BRUKSANVISNING DWE6423 DEWALT

Norsk (oversatt fra de originale instruksjonene) 54

EF-overensstemmelseserklæring

MASKINDIREKTIV

EXCENTERSLIBER DWE6423

DEWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: 2006/42/EF, EN 60745-1, EN 60745-2-4.

- Fjern støvpartikler og andet affald på ansvarligmåde.

Restrisici

Støvopsamling (Fig. 3, 4)

ADVARSEL: For at reducere risikoen for personskade skal du ALTID anvende den rette håndposition som vist.

DANSK

hos din lokale forhandler eller hos et autoriseret DEWALT service center.

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

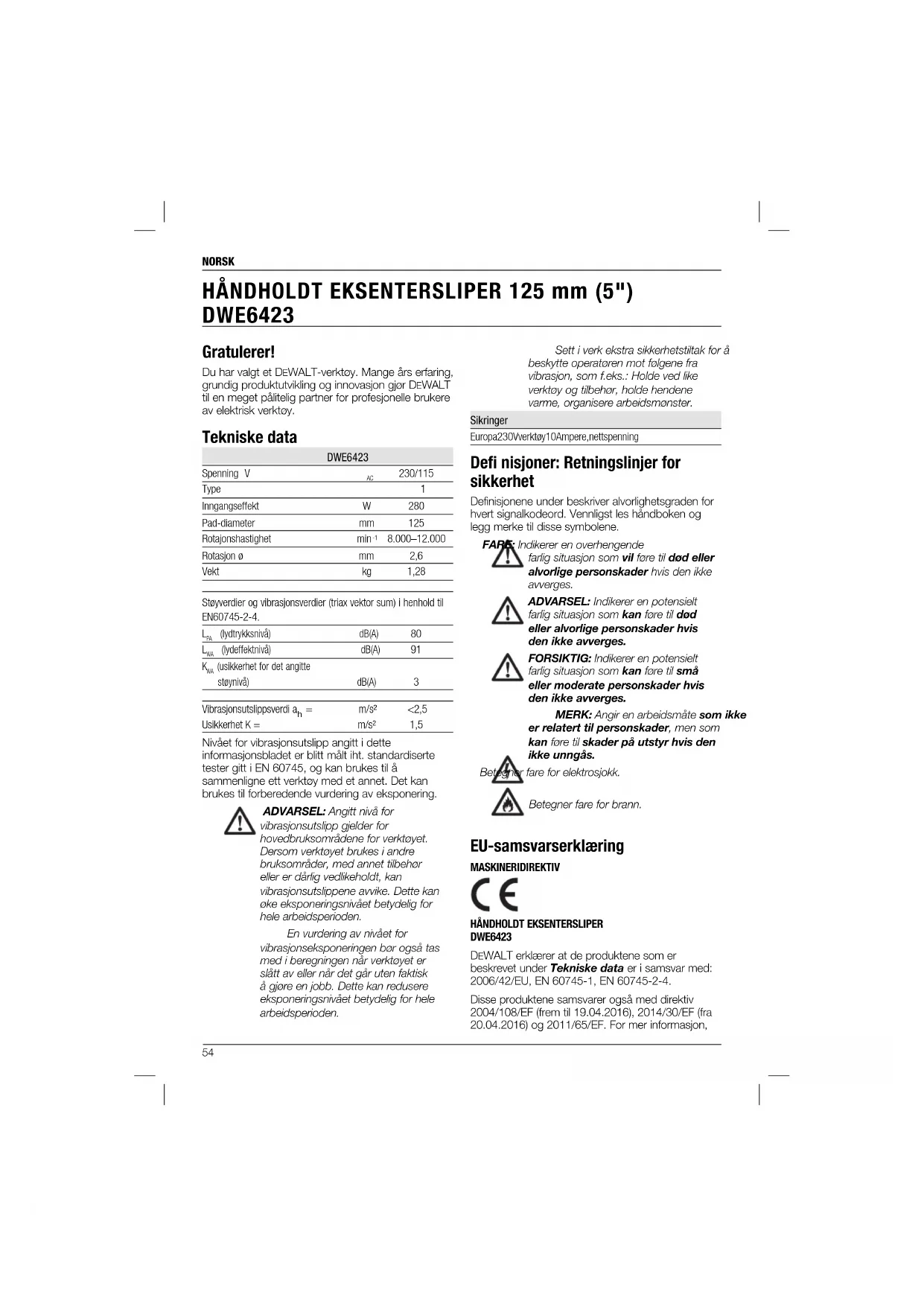

Tekniske data

DWE6423
Spenning V	AC	230/115
Type		1
Inngangseffekt	W	280
Pad-diameter	mm	125
Rotajonshastighet	min ^1	8.000–12.000
Rotasjon ø	mm	2,6
Vekt	kg	1,28

Støyverdler og vibrasjonsverdler (triax vektor sum) i henhold til EN60745-2-4.

L_PA (lydtrykksnivå)	dB(A)	80
L_VA (lydefføktnivå)	dB(A)	91
K_VA (usikkerhet for det angitte støynivå)	dB(A)	3
Vibrasjonsutslippsverdi a_h =	m/s2	<2,5
Usikkerhet K =	m/s2	1,5

Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN 60745, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt nivå for vibrasjonsutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehor eller er dårlig vedlikeholdt, kan vibrasjonsutslippene avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsporden.

Sett i verk ekstra sikkerhetstiltak for å beskytte operatøren mot følgene fra vibrasjon, som f.eks.: Holde ved like verktøy og tilbehør, holde hendene varme, organisere arbeidsmønster.

Sikringer

Europa230Vverktøy10Ampere,nettspenning

Defi nisjoner: Retningslinjer for sikkerhet

Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene.

dikerer en overhengende farlig situasjon som vil føre til død eller alvorlige personskader hvis den ikke avverges.

ADVARSEL: Indikerer en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke avverges.

FORSIKTIG: Indikerer en potensielt farlig situasjon som kan fore til små eller moderate personskader hvis den ikke avverges.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

fare for elektrosjokk.

Betegner fare for brann.

EU-samsvarserklæring

MASKINERIDIREKTIV

HÅNDHOLDT EKSENTERSLIPER DWE6423

DEWALT erklærer at de produktene som er beskrevet under Tekniske data er i samsvar med: 2006/42/EU, EN 60745-1, EN 60745-2-4.

Disse produktene samsvarer også med direktiv 2004/108/EF (frem til 19.04.2016), 2014/30/EF (fra 20.04.2016) og 2011/65/EF. For mer informasjon,

NORSK

vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

X. Jopsmann

Horst Grossmann

visepresident teknikk

DEWALT, Richard-Klinger-Strasse 11,

D-65510, Idstein, Tyskland

27.02.2015

RSEL: For à redusere

skaderisikoen, les brukerhåndboken.

Generelle sikkerhetsadvarsler for elektriske verktøy

SEL! Les alle

sikkerhetsadvarsler og alle

instruksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller morke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjøkk.

b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en okt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjøkk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) PERSONLIG SIKKERHET

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan fore til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.
c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktoy med fingeren på bryteren eller å sette inn stopselet mens elektriske verktoy har bryteren på oker faren for ulykker.
d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nokkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette forer til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f) Bruk egnet antrekk. Ikke ha på deg löstsittende klær eller smykker. Hold här,

NORSK

antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt här kan bli fanget opp av bevegelige deler.

g) Hvis apparatet er utstyrt for tilkobling av stovutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av stovoppsamlere kan redusere stovrelaterte farer.

4) BRUK OG VEDLIKEHOLD AV ELEKTRISKE VERKT∅Y

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.

b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktoy som ikke kan kontrolleres med bryteren er farlig og må repareres.

c) Koble støpselet fra strømkilden og/eller batteripakken fra det elektriske verktøyet før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.

d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.

e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.

f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.

g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

5) VEDLIKEHÖLD

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler.

Dette vil sikre at verktøyets sikkerhet blir ivaretatt.

Ekstra sikkerhetsinstruksjoner for slipemaskiner

ADVARSEL: Kontakt med eller innånding av støv fra slipeapplikasjoner kan forårsake helseskader hos operatøren og personer i nærheten. Bruk støvmaske som er spesielt beregnet på å beskytte mot giftig stov og gass, og sørg for at personer i eller rundt arbeidsområdet også er beskyttet.

ADVARSEL: Bruk dette verktoyet i et område med god ventilasjon ved sliping av jemholdige metaller. Bruk ikke verktoyet i nærheten av antennbare væsker, gasser eller støv. Gnister eller varme partikler fra slipingen eller motorborstene kan antenne brennbare materialer.

ADVARSEL: Vi anbefaler bruk av en jordfeilsikring med en nominell strømverdi på 30mA eller mindre.

Sliping av maling

ADVARSEL: Overhold gjeldende forskrifter for sliping av maling. Vær spesielt opmerksom på folgende:

- Benytt, om mulig, alltid en støvsuger for støvutsugning.

- Vær spesielt forsiktig ved sliping av som muligens inneholder bly.

- La ikke barn eller gravide kvinner komme inn på arbeidsområdet.

- Alle personer som kommer inn på arbeidsområdet må bruke en spesialmaske som beskytter mot støv og damper fra blymaling.

- Ikke spis, drikk eller royk på arbeidsområdet.

- Fjern støvpartikler og alt annet avfall på en forsvarlig måte.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:

- Hørselskader.

- Fare for personskade pga. flygende partikler.

- Fare for brannskader fordi utstyr blir varmt under bruk.

- Fare for personskade ved langvarig bruk.

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Datokoden (h), som også inkluderer produksjonsåret, er trykket på huset.

Eksempel:

2015 XX XX

Produksjonsår

Pakkens innhold

Pakken inneholder:

1 Håndholdt eksentersliper
1 Støvpose
1 Sandpapirskive
1 Instruksjonshåndbok
- Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.
- Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk.

Beskrivelse (fi g. 1)

ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan fore til materiell- eller personskader.

a. På-/av-bryter
c. Støvsugeruttak
d. Støvpose
e. Støvposekrage
f. Sanpapir-pad
g. Strekkavlastning
h. Datokode

b. Elektronisk hastighetskontrollhjul

BRUKSOMRÅDE

Slipemaskinen er designet for profesjonell sliping.

SKAL IKKE brukes under våte forhold eller ved nærvær av brennbare væsker eller gasser.

Disse slipemaskiner er profesjonelle verktøy.

IKKE la barn komme i kontakt med verktöyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktöy.

- Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på

erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet.

Ditt DEWALT-verktoy er dobbeltisolert i samsvar med EN 60745; det trengs derfor ikke noen jordledning.

Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT-serviceorganisasjon.

Bruk av skjøteledning

Hvis man trenger en skjøteledning, bruk en godkjent 3-leder skjøteledning egnet for verktøyets strømforbruk (se Tekniske data). Minimum størrelse på lederen er 1,5 mm²; maksimum lengde er 30 m. Alltid vikle ut kabelen fullstendig når du bruker en kabeltrommel.

MONTERING OG JUSTERING

ADVARSEL: For å redusere

faren for personskader, slå av enheten og koble verktöyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utloserbryteren er i stillingen AV. En utilsiktet oppstart kan fore til personskader.

Verktøyet bruker 125 mm (5") borrelås slipeskiver med 8 hulls mønster for støvsuging.

1. Plasser verktöyet på et bord med slipe-pad (f) opp.
2. Legg slipeskiven (i) direkte ned midt på platen.
3. Hold slipe-pad med en hånd og rett inn støvsugerhullene.
4. Trykk skiven godt fast på slipepaden.

Innstilling av det elektroniske hastighetskontrollhjulet (fi g. 1)

Hastigheten er trinnløst regulerbar fra 8000 til 12000 min ^-1 ved hjelp av det elektroniske hastighetskontrollhjulet (b).

Generelt krever harde materialer høyere innstilling.

NORSK

Støvsuging (fi g. 3)

ADVARSEL: Da trebehandling med slipemaskin produserer stov, installer alltid em stovpose som er designet i behold til de gjeldende reglene for stovutvikling.

ADVARSEL: Ikke bruk en støvpose uten ordentlig gnistbeskyttelse ved sliping av metall.

Din slipemaskin har to metoder for støvsamling: et innebygget uttak (c) som passer enten til den medfolgende stovposen (d) eller en sentralstøvsuger; og et støvskjørt (n, Fig. 4). Det innebygde uttaket bruker DEWALT "airlock" koblingen som gjør det kompatibelt med DEWALT støvsuger og "airlock" tilbehør DWV9000.

FOR Å FESTE ST∅VPOSEN

1. Mens du holder slipemaskinen, sett støvposekragen (e) på uttaket (c) som vist i Figur 3.
2. Vri kragen (e) med klokken for å låse støvposen (d) på plass.

FOR Å T∅MME ST∅VPOSEN

MERK: Pass på å bruke godkjente vernebriller og godkjent stovmaske når prosedyren utføres.

For effektiv støvsuging, tom støvsamleren när den er omtrent en tredjedels full.

1. Mens du holder slipemaskinen, vri kragen (e) mot klokken for å låse opp støvposen (d).
2. Ta av støvposen fra slipemaskinen og rist eller bank støvposen forsiktig for å tømme den.
3. Sett på igjen støvposen på uttaket og lås den på plass ved å vri støvposekragen med klokken.

Legg merke til at ikke alt stovet ikke vil løsne fra posen. Dette vil ikke påvirke slipeeffekten, men vil redusere effektiviteten av stovoppsamlingen. For å gjenopprette slipemaskinens effektive stovoppsamling, trykk inn fjæren inne i støvposen når du tommer den, og bank den mot siden av affallsbotten eller støvsugerstussen.

BRUK

Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør.

ADVARSEL:

• Kontroller at alt materiale som skal slipes, er godt sikret.
• Ved pussing skal maskinen bare trykkes lett mot arbeidsstykket. Overdrevent trykk øker ikke pusseeffekten, men medforer kun fare for overbelastning av maskinen eventuelt at slipepapiret ryker.

- Ikke overbelast verktöyet.

ADVARSEL: Ikke slip magnesium!

MERK: Dersom du surrer ledningen rundt verktøyet når du lagrer det, la det være igjen en generos sløyfe slik at strekkavlastningen (g, Fig. 1) ikke bøyer seg. Dette hjelper til å hindre for tidlig svikt av ledningen.

Korrekt plassering av hendene (fi g. 5)

ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Korrekt håndposisjon krever enten en hånd på slipemaskinens kropp (j) eller en hånd på hovedhåndtaket (p) som vist.

Slå på og av (fi g. 1)

Sett slipehastighet ved hjelp av det elektroniske hastighetskontrollhjulet (b).

For å slå på verktøyet, sett på/av bryteren til posisjon I.

For å slå av verktøyet, sett på/av bryteren til posisjon O.

Sliping

Start med groveste sandpapir.

Da verktøyet lager små slipemerker i alle retninger er det ikke nødvendig å slipe med veden.

Konttroller arbeidet ofte.

Verktöyet skal alltid skrus av när arbeidet er ferdig og før du kopler fra strømtilførselen.

VEDLIKEHOLD

Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift

avhenger av tilfredsstillende stell av verktoyet og regelmessig renhold.

ADVARSEL: For å redusere faren for personskader, slå av enheten og koble verktøyet fra strømforsyningen for du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utloserbryteren er i stillingen AV. En utilsiktet oppstart kan fore til personskader.

Skifte sandpapir-pad og hastighetsbegrensningsbelte (fi g. 4)

Slipemaskinen er utstyrt med et utskiftbart belte (m) som er plassert mellom pad (f) og slipemaskinens kropp (j). Det er designet for å kontrollere padens hastighet når enheten er fri fra arbeidsflaten. Beltet og sandpapir-pad (f) er designet som slitedeler og vil noen ganger måtte skiftes ut. Slipepad må skifte når det er tydelige slitasjemerker. Skifte av beltet er nødvendig når padens hastighet øker dramatisk når enheten løftes fra arbeidsflaten. Disse delene kan kjøpes fra din lokale forhandler eller authorised DEWALT service-senter.

1. Hold platen fast og ta av de fire skruene (o) fra bunnen av paden.
2. Ta av pad (f).
3. Skift ut slitt eller skadet belte (m) ved å legge det rundt skulder-skruen (k) og lagerfestet (l) som vist i figur 4.
4. Sett på igjen pad (skift ut med ny pad om nødvendig). Sett på igjen de fire skruene (o). Vær forsiktig og ikke stram skruene for hardt.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

MERK: Etter bruk til sliping av metall uten støvpose, rengjør verktøyet med luft under lavt trykk.

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tør luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Beskyttelse av miljøet

Separat innsamling. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall.

Dersom du en dag skulle finne ut at ditt DEWALT produkt må erstattes, eller dersom det ikke lenger trenges av deg, skal det ikke kastes sammen med husholdningsavfallet. Gjør dette produktet tilgjengelig for separat innsamling.

Separat innsamling av brukte produkter og innpakning gjør at materialene kan resirkuleres og brukes om igjen. Gjenbruk av resirkulert materiale hjelper til med å hindre miljoforurensing og reduserer etterspørselen etter råmateriale.

Lokale forskrifter kan ha separat innsamling av elektriske produkter fra husholdningen ved kommunale søppelfyllinger eller hos forhandleren der du kjøper et nytt produkt.

DEWALT har en ordning for å samle inn og resirkulere DEWALT produkter når de har nådd slutten på livsløpet. For å benytte deg av denne tjenesten, vennligst returner produktet til en autorisert reparator som vil samle dem inn på vegne av oss.

Du kan finne nærmeste autoriserte reparatør ved å ta kontakt med dit lokale DEWALT-kontor på den adressen som du finner i denne brukerhåndboken. Alternativt er en liste over autoriserte DEWALT-reparatører og alle detaljer om service etter salg og kontakter tilgjengelig på Internett på: www.2helpU.com.
