MANUAL DE UTILIZADOR OXY5 GIMA

MANUAL DE USO Y MANTENIMIENTO

MANUAL DE USO E MANUTENÇÃO

ATENÇÃO: Os operadores devem ler e entender completamente este manual antes de usar o produto.

Peso Neto: 60g (pilas incluidas)

I. Clasificaciones

Instruções para o utilizador

Lêr atentamente estas instruções antes de usar o produto. Estas instruções descrevem as modalidades de uso e devem ser seguidas rigorosamente. Se isto não acontecer, poderá obter-se uma medida errada ou danos ao aparelho ou ao utilizador. O construtor não é responsável pera falta de segurança, de confiabilidade e do correto funcionamento, além de qualquer êrro de monitoragem, de danos às pessoas e ao produto devidos a negligência do utilizador ao lêr estas instruções. A garantia do produtor não cobre esto tipo de evento.

- Quem usa de contínuo e por muito tempo o produto poderia começar a perceber uma sensação de incômodo e de dôr, especialmente pacientes com problemas de circulação. Recomenda-se de não manter o sensor aplicado ao mesmo dêdo por mais de 2 horas.

- Para cada paciente deve ser feita uma pesquisa mais profunda antes de aplicar o sensor. O produto não deve ser aplicado em partes inchadas ou tecidos moles.

- A luz (o infra-vermelho é invisível) emitida pelo sensor danifica os olhos, portanto o utilizador e o pessoa da manutenção devem evitar absolutamente de fixar esta luz.

- O paciente não deve usar esmalte de unhas nem nenhum outro tipo de cosmético sobre os dêdos.

- A unha do paciente não deve ser longa demais.

- Lêr atentamente os conteúdos relativos às restricções clínicas aos perigos.

1. Segurança

1.1 Instruções para um uso seguro

- Controlar a unidade principal e todos os acessórios periodicamente para verificar que não haja danos visíveis que possam alterar a segurança do paciente e a exactidão da medida. Recomeda-se de controlar o produto no mínimo uma vez por semana. Se fosse evidenciado qualquer tipo de dano, interromper o uso do medidor de oxi-pulsações

- A manutenção necessária deve ser feita SÓ por pessoal qualificado. O utilizador não está autorizado a fazer manutenção.

- O medidor de oxi-pulsações não pode ser usado com máquinas não indicadas especificamente no presente manual.

1.2 Perigos

- perigo de explosão – NÃO usar o medidor de oxi-pulsações em ambientes onde haja gases inflamáveis como algumas substâncias anestésicas.

- NÃO usar o medidror de oxi-pulsações quando o paciente está sob análise MRI e CT.

- Para eliminar o produto seguir as leis locais.

1.3 Pontos importantes

- Guardar o medidor de oxi-pulsações longe de poeira, vibrações, substâncias corroidoras, materiais explosivos, altas temperaturas e humidade.

- Se o medidor de oxi-pulsações se molha, interromper o seu uso. Quando passa de um ambiente frio à outro quente e húmido, não usar imediatamente.

- NÃO apertar os botões do painel anterior com materiais pontudos.

- NÃO é permitido desinfetar o medidor de oxi-pulsações com vapor em alta temperatura e pressão. Para limpar e desinfetar seguir as indicações contidas no presente manual.

- NÃO inergir o medidor de oxi-pulsações em nenhum líquido. Quando for necessário limpá-lo, esfregar a sua superfície com um pano macio embebido com solução desinfetante. Não aplicar líquidos sob pressão diretamente sobre o produto.

- Quando se limpa o produto com água, a temperatura desta deve ser inferior a 60°C.

2. Descrição geral

A saturação de oxigênio na pulsação é a porcentagem de HbO2 na Hb total do sangue e é chamada concentração de O2 no sangue. Tracta-se de um importante parâmetro biológico para a respiração. Muitos problemas da respiração podem causar hipoxiemia pondo mesmo em perigo a saúde do paciente. Portanto é indispensável manter controlada o SpO2. O método tradicional de medida de SpO2 é aquele de analizar uma amostra de sangue do paciente, para obter a pressão parcial de oxigênio e calcular o SpO2 usando um gas de análise específico. Este método não é conveniente e não pode ser usado para uma monitoragem contínua. O Medidor de oxi-pulsações para dêdo foi desenvolvido para poder medir o SpO2 em maneira mais fácil e exacta. O produto pode também medir, contemporaneamente, a frequência cardíaca.

O Medidor de oxi-pulsações para dêdo é compacto, prático no uso e no transporte, com baixo consumo energético.

Deve só ser introduzida a ponta do dêdo no sensor do aparelho e o valor de SpO2 comparece imediatamente no video.

2.1 Características

• O aparelho mede exactamente a SpO2 e a frequência cardíaca
• Visualiza o índice de perfusão
• Início automático da medida depois de ter posicionado o dêdo
• Quando não recebe o sinal por 8 segundos, o aparelho desliga-se automaticamente
• Funcão de alarme visivo e sonoro
• O aparelho possui um indicador de fim da carga

2.2 Principais aplicações e finalidade do produto

O Medidor de oxi-pulsações para dêdo pode medir o SpO2 e a frequência cardíaca através do dêdo do paciente, e indica a intensidade da pulsação no visor. Este aparelho pode ser usado seja em casa que no hospital (em medicina interna, cirúrgica, anestesia, pediatria, pronto-socôrro, etc), nos consultórios, em alta montanha, antes e depois de ter praticado esporte, e em todos os casos similares.

Este aparelho não é adequado para a monitoragem continuada.

2.3 Características ambientais

Temperatura:

Temperatura de funcionamento : 10°C\~40°C

Temperatura de estocagem: -20°C\~55°C

Humidade:

Humidade de funcionamento : 35%\~80%

Humidade de estocagem: 10%\~100%

Pressão atmosférica:

Pressão atmosférica de funcionamento : 70kPa\~106kPa

Pressão atmosférica de estocagem: 50kPa\~106hPa

2.4 Princípios da medida

Para fazer a medida o aparelho usa um oxi-hemoglobinômetro multi-função para transmitir algumas bandas luminosas restritas através de amostras de sangue e para medir a atenuação da luminosidade com diferentes comprimentos de onda dependendo das características com que Rhb, O2HB, MetHb e COHb absorvem luz de diferentes comprimentos de onda, desta forma determinando a saturação das diversas componentes. A saturação de O2Hb è chamada “fracionária”.

Saturação O2Hb fracionária = [O2Hb/RHb+O2Hb+MetHb+COHb] x 100.

Ao contrário, para a frequência mede-se a saturação O2Hb funcional:

Saturação O2Hb funcional = [O2Hb/RHb+O2Hb] x 100.

Este medidor de oxi-pulsações transmite luz só de dois comprimentos de onda, luz vermelha (comprimento de onda 660 nm) e infra-vermelha (comprimento de onda 940 nm), para diferenciar HbO2 e HbR. Um lado do sensor contem dois LED, o outro contem um leitor foto-elétrico. O medidor de oxi-pulsações SpO2 mede a saturação no sangue através de um pletismografo quando recebe a pulsação da frequência. O resultado é muito exacto quando a saturação está por volta dos 70%\~95%.

2.5 Precauções

A. O dêdo deve ser colocado na posição certa (ver figura) para evitar medidas pouco exactas.

B. O sensor SpO2 e o leitor foto-elétrico devem estar colocados em maneira que a arteríola do paciente esteja no meio destes.
C. O sensor SpO2 não deve ser usado sobre artos que apresentam canais arteriosos com problemas, aos quais tenha sido aplicado a manga para a leitura da pressão cardíaca, ou sobre os quais esteja em curso uma injeção endo-venosa.
D. Não fixar o sensor com fita adesiva ou similar pois isto poderia provocar a leitura da pulsação venosa e portanto uma medida errada de SpO2.
E. Controlar que a superfície de leitura esteja livre de qualquer obstáculo ou impedimento.
F. A excessiva luminosidade ambiental poderia alterar o resultado da medida. Isto inclui lâmpadas fluorescentes, aquecedores de infra-vermelho, luz direta do sol, etc.
G. Ações enérgicas do paciente ou excessiva interferência eletro-cirúrgica podem alterar a exactidão da medida.
H. O paciente não deve ter esmalte sobre as unhas e nenhum outro tipo de cosmético.

3. Especificações técnicas

A. Tipo Video: Video LCD
B. Alimentação necessária:

Duas pilhas alcalinas de 1.5V (AAA)

Voltagem alimentação: 3V

Corrente de alimentação: <=15mA (retro-iluminação desativada)

C. Especificações Parâmetro SpO _2

Intervale de medida: 35%\~99%

Exactidão: ±2% (para valores entre 75%\~99%)

±3% (para valores entre 50%\~74%)

Alarme SpO _2 :

Limite mínimo: 90%

D. Especificações Parâmetro Frequência Batidas

Intervalo de medida: 30bpm\~240bpm

Exactidão: ±2bpm or ±2%

Alarme frequência batidas:

Limite máximo: 120bpm

Limite mínimo: 50bpm

E. Visualização Perfusão Sanguínea

Intervalo: 0\~20%

F. Tolerância às luzes externas: A diferença entre o valor medido em condições de luz natural em ambiente fechado e num quarto escuro é inferior a ±1%.

G. Tolerância à luz artificial: Os valores de SpO2 e da frequência cardíaca podem ser medidos exactamente pelo dispositivo

H. Medidas:

66 mm (L) × 36 mm (W) × 33 mm (H)

Peso Limpo: 60g (pilhas incluídas)

I. Classificações

Tipo de proteção contra os choque elétricos: Dispositivo com alimentação interna.

Grau de proteção contra os choque elétricos: Tipo BF.

Grau de proteção contra a entrada de líquidos: Dispositivo normal sem proteção contra a entrada de líquidos.

Compatibilidade eletro-magnética: Grupo I, Classe B

4. Acessórios

A. Cordão de suporte
B. Estojo de proteção
C. Manual utilizador

5. Instalação

Botão para ligar Display SpO2 Frequência cardíaca Gráfico a barras da intensidade da pulsação

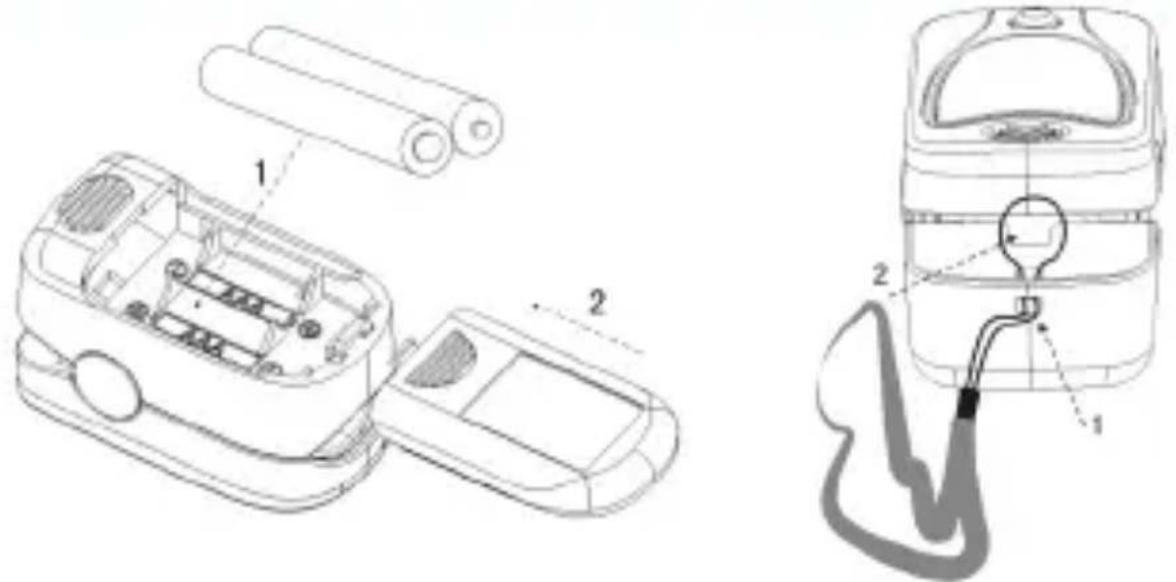

- Referindo-se à figura, colocar duas pilhas AAA no sentido correto. Recolocar a tampa. - Prestar paticular atenção quando se trocam as pilhas pois um êrro poderia causar danos ao aparelho.

5.3 Montagem do cordão de suporte

1. Introduzir a ponta com o fio mais fino através do furo.
2. Fazer passar a outra ponta dentro da primeira, e puxar.

6. Guia operativa

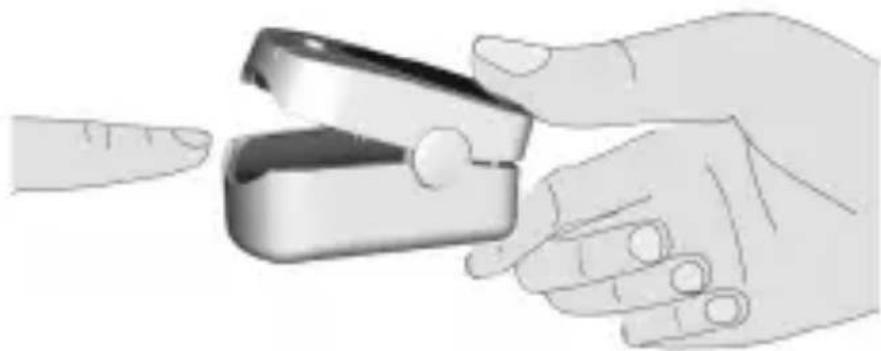

A. Introduzir as duas pilhas na direção correta recolocar a tampa. B. Abrir o sensor conforme indicado na figura. C. Enfiar o dêdo do paciente no sensor revestido de borracha (verificar que o dêdo esteja na posição correta), deixar então fechar o sensor sobre o dêdo.

D. O dispositivo ativa-se automaticamente depois de 2 segundos e começa a medida. E. Não agitar o dêdo e manter o paciente descansado durante o processo.

F. Os resultados da medida são visualizados no video (conforme indicado na figura). O utilizador pode ler no video os valores SpO _2 e HR.

“%SpO 2 ”: Símbolo SpO 2

“♥”: Símbolo da frequência batdas; “BPM”: unidade de medida da frequência das batidas (batidas por minuto);

“”: Histograma intensidade da batido

Apertar o botão de visualização para ativar a retro-iluminação; se não é apertado nenhum botão, a retro-iluminação desativa-se automaticamente depois de 6 segundos.

G. Apertando por longo tempo o botãoo de visualização durante a medida, será visualizado o índice de perfusão “PI”, conforme indicado na figura.

H. Alarmes

Durante a medida, se o valor SpO _2 ou a frequência das batidas supera o limite pré- selecionado, o dispositivo emitirá um alarme sonoro. O valor que superou o limite comparecerá piscando no video (os limites de alarme são indicados nas Especificações Técnicas).

7. Conserto e manutenção

A. Trocar as pilhas quando o indicador de carga por terminar começa a piscar.

B. Limpar a superfície do aparelho antes de usar. Esfregar com álcol, deixar enxugar ao ar ou enxugar esfregando.

C. Se não se usa o aparelho por um longo período, tirar as pilhas.

D. Para conservar o aparelho guardá-lo em ambiente com temperatura dentre -20^ e 55^ e humidade relativa dentre 10% e 100% .

Não esterilizr o aparelho com alta pressão.

NÃO imergir o aparelho em nenhum líquido.

Recomenda-se de manter o produto num ambiente limpo e enxuto. A humidade poderia reduzir a duração do mesmo ou até danficá-lo gravemente.

8. Diagnose

Problema	Causa provável	Solução
O SpO2 e a frequência cardíaca não podem ser visualizados corretamente	1. O dêdo não está na posição correta.2. O SpO2 do paciente è baixo demais para ser detectado.	1. Posicionar o dêdo na maneira correta e tentar novamente.2. Tentar novamente. Ir no hospital para uma diagnose mais detalhada se se está seguro que o aparelho funciona corretamente.
Visualização de SpO2 e frequência cardíaca instável	1. O dêdo não foi introduzido a fundo no sensor.2. O dêdo do paciente move-se demasiado.	1. Colocar o dedo na posição correta e tentar novamente.2. Calmar o paciente
O aparelho não se liga.	1. As pilhas estão descarregadas.2. As pilhas foram colocadas no sentido errado.3. O aparelho funciona mal.	1. Trocar as pilhas.2. Colocar as pilhas no sentido correto.3. Entrar em contacto com o centro de serviços local.
O indicador luminoso apaga repentinamente	1. O aparelho desliga-se automaticamente se não recebe sinais por 8 segundos.2. As pilhas estão quase descarregadas.	1. E' normal.2. Trocar as pilhas

Eliminação: O produto não deve ser eliminado junto com outros detritos domésticos. Os utilizadores devem levar os aparelhos a serem eliminados junto do pontos de recolha inicados para a re-ciclagem dos aparelhos elétricos e eletrônicos.

Para maiores informação sobre os locais de recolha, entrar em contacto com o próprio município de residência, com o serviço local de eliminação de detritos ou com a loja onde foi comprado o produto. Em caso de eliminação errada, poderiam ser aplicadas multas conforme às leis nacionais.
