Tipo de produto	Microscópio estereoscópico
Marca	Bresser
Modelo	Biolux ICD 20x Stereo
Categoria	Microscópio
Ampliação	20x fixa
Tipo de observação	Binocular
Iluminação	LED integrada
Alimentação	4 pilhas AA (não incluídas)
Foco	Por roda de focalização
Mesa porta-objeto	Com pinça e porta-objeto bicolor (preto/branco)
Porta-objeto	Removível, lado branco para objetos claros, lado preto para objetos escuros
Oculares	Incluídos, montados em tubos binoculares ajustáveis
Limpeza das lentes	Pano macio sem fiapos, eventualmente umedecido com líquido para óculos
Limpeza externa	Pano seco, sem líquido de limpeza
Segurança crianças	Não deixar crianças sem supervisão - risco de ferimentos e asfixia
Temperatura de uso	Não expor a temperaturas elevadas
Garantia	2 anos, prorrogável mediante registro online
Conformidade	Diretiva CE (2002/96/CE, 2006/66/CE)
Eliminação	Não descartar no lixo doméstico - respeitar as regulamentações REEE e pilhas
Peso aproximado	0,5 kg
Cor	Branco e preto
Acessórios incluídos	Oculares, pano de limpeza, bolsa
Reparabilidade	Não desmontar - contatar o revendedor ou o serviço pós-venda

Perguntas frequentes - Biolux ICD 20x Stereo BRESSER

Como trocar as pilhas do microscópio?

Desligue a iluminação com o interruptor liga/desliga. Remova as oculares, vire o microscópio, desaperte os 6 parafusos da tampa do compartimento de pilhas, coloque 4 pilhas AA respeitando a polaridade (polo negativo plano contra os terminais de mola, polo positivo contra os contatos planos), depois feche e aperte novamente.

Qual ampliação oferece o Biolux ICD 20x Stereo?

A ampliação é de 20x fixa. É projetado para observação de objetos em 3D com baixa ampliação, ideal para pedras, insetos, peças eletrônicas, etc.

Como limpar as lentes (oculares e objetivas)?

Use apenas o pano para lentes fornecido ou um pano macio sem fiapos (microfibra). Não pressione com muita força para evitar arranhões. Para manchas persistentes, umedeça levemente o pano com líquido para óculos e seque suavemente.

O microscópio é adequado para crianças?

Sim, sob supervisão de um adulto. Atenção: o aparelho contém pilhas e peças pequenas (oculares) que apresentam risco de asfixia. As pilhas devem ser mantidas fora do alcance das crianças e inseridas por um adulto.

Por que a imagem está embaçada?

Gire lentamente a roda de focalização (roda de foco) até obter uma imagem nítida. Verifique também se o objeto está bem posicionado na mesa e se as oculares estão ajustadas corretamente à sua distância interpupilar.

Como usar o porta-objeto bicolor?

O porta-objeto removível tem um lado branco e um lado preto. Use o lado preto para observar objetos claros ou transparentes, e o lado branco para objetos escuros, para melhorar o contraste.

Que tipo de pilhas usar?

O microscópio funciona com 4 pilhas AA (LR6). Respeite a polaridade indicada no compartimento. Não use pilhas recarregáveis sem verificar a compatibilidade (pilhas alcalinas são recomendadas).

Como ajustar a distância entre as oculares?

Afaste ou aproxime suavemente os tubos binoculares (visão binocular) até obter uma imagem redonda e clara. Isso adapta o microscópio à sua distância interpupilar.

Qual é a duração da garantia?

A garantia legal é de 2 anos a partir da data de compra. Você pode prorrogá-la registrando-se em www.bresser.de/warranty_terms dentro dos prazos indicados na embalagem.

O que fazer se a iluminação LED não acender?

Verifique primeiro as pilhas: certifique-se de que estão inseridas com a polaridade correta e que não estão gastas. Se o problema persistir, entre em contato com o serviço pós-venda. Nunca desmonte o aparelho você mesmo.

MANUAL DE UTILIZADOR Biolux ICD 20x Stereo BRESSER

Com o segunte��o QR/ hyperligacao pode aceder a meios complementares (manuais, informacoes tecnicas, videos etc.) atraves da pagina da BRESSER na Internet*.

DOnoJIHHTeIbHbIe MaTePHaJIbIO daHHOM npOdyKTe

Ha caIte BRESSER pa3MeueHbI DOJONHIneIbHbIe MaTePnAJIbIO DAHHOM npOdyKTe (pyKOBOdCTBO NO 3KcNpyaTuNN, TexHneCKHe XapaKTepnCTKNn np.), KOTOpBle MOxHNO pOcMOTpeTb, npOJaNo yKa3aHHoN CcblKe nnn CCHITAB DaHHb QR-KoD npn nomOnn IHO6OrO MOuNbHorO yCTpOCTBa.*

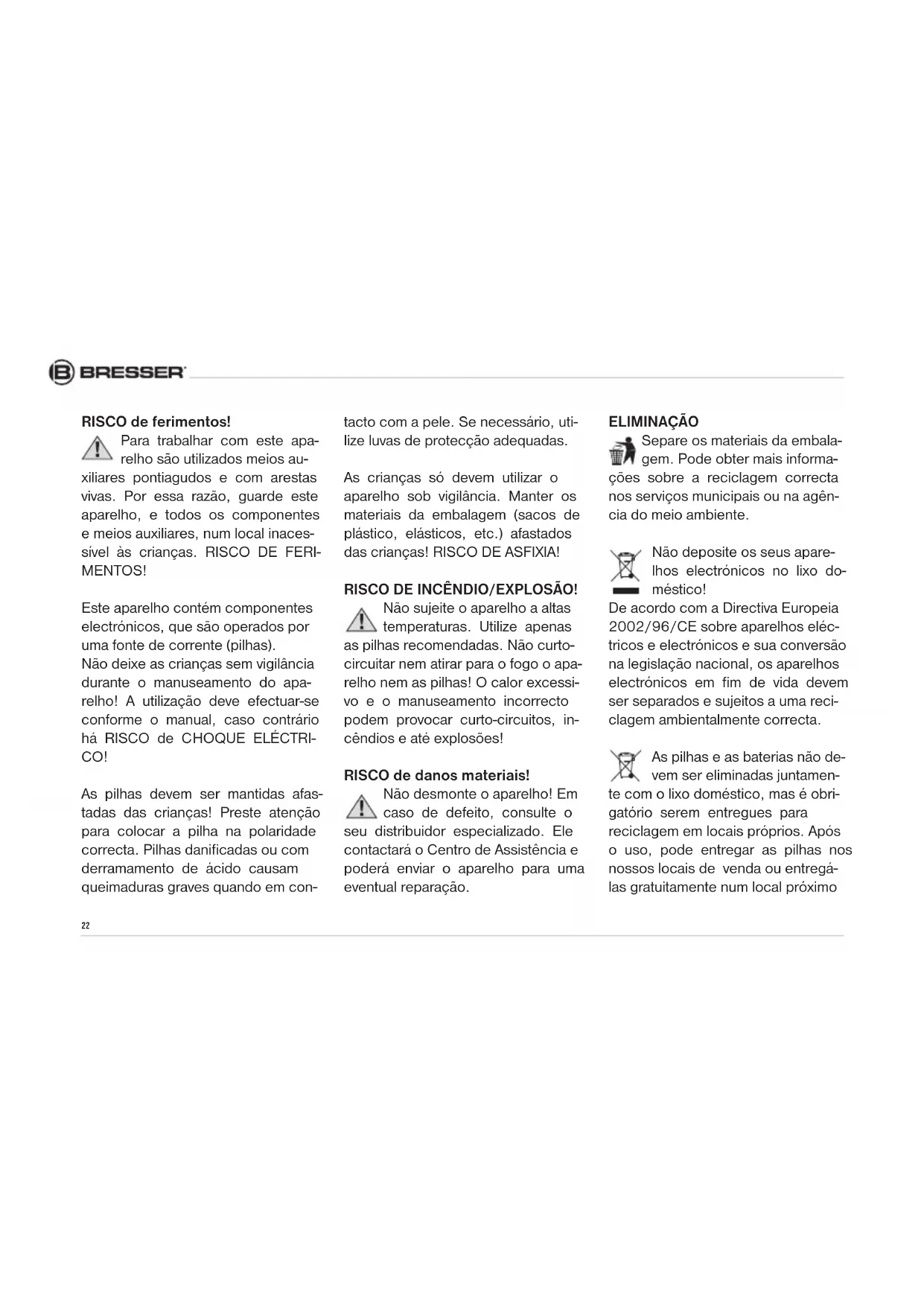

Para trabajo com este apar-ho sao utilizesmos meios auxiliares pontiagudos e com arestas vivas. Por esta razao, guarde este apar-ho, e todos os componentes meios auxiliares, num local inaccessivel as crianças. RISCO DE FERIMENTOS!

Este aparelho content componentes electronicos, que são operados por uma fonte de corrente (pilhas). Nãoaxe as crianças sem vigilência durante o manuseamento do aparheiro! Autilização deve efectuar-se conforme o manual, caso contráric ha RISCO de CHOQUE ELECTRICO!

As pilhas devem ser mantidas afastadas das crianças! Preste atençao para colocar a pilha na polaridade correcta. Pilhas danificadas ou com derramamento de acido causam queimaduras graves quando em con

tacto com a pele. Se necessario, utilize luvas de protecao adequadas.

As crianças so devem usar o aparecido sob vigilência. Manter os materiais da embalagem (sacos de plástico, elasticos, etc.) afastados das crianças! RISCO DE ASFIXIA!

RISCO DE INCÉNDIO/EXPLOSão!

Nao sujeite o aparelho a altas temperatas. Utilize apenas as pilhas recomendadas. Nao curto-circuitar nem atrirar para o fogo o aparheiro nem as pilhas! O calor excessivo e o manuseamento incorrecto poder provocar curto-circuitos, incendios e ate explosoes!

RISCO de danos materiais!

Não desmonte o aparelho! Em caso de defeito, consulte o seu distribuidor especializzato. Ele contactar o Centro de Assistência e poderá enviar o aparelho para uma eventual reparação.

ELIMINACAO

Separe os materiais da embalagem. Pode obter mais informacoes sobre a reciclagem correctanos serviços Municipais ou na agencia do meio ambiente.

Não deposite os seu aparelhos electrónicos no lixo dométrico!

De acordo com a Direciva Europeia 2002/96/CE sobre aparehos electricos e electronicos e sua conversao na legislação nacional, os aparehos electronicos em fim de vida devem ser分开ados e sujeitos a uma reciclagem ambientalmente correcta.

As pilhas e as baterias não devem ser eliminadas juntamente o lixo domestico, mas é obrindo serem entrega para alegem em locais proprios. Às vezes, podeentar as pilhas nos locais de vendu ou entregá-atautamente num local proximity

BRESSER

(por ex. em estabelecimentos commerciais ou em pilhometros).

As pilhas e as baterias devem estar identificadas com um recipiente para lixo rasurado bem como com o símbolo de material perigoso, "Cd" significa cádmio, "Hg" significa mercurio e "Pb" significa chumbo.

Pilha contentádmio
Pilha content mercury
3 Pilha contém chumbo

Indicações de conformidade da UE

Foi Criada pela Bresser GmbH uma "Declaracao de conformidade" de acordo com as direcitas e respectivas normas aplicacoes. A sua visualização pode ser sollicitada a qualquer momento.

O teu microscópio consiste nestas partes (fig. 1-4):

1 Lente binocular (com apoios da ocular)
2 Objectiva estereo
3 Oculares
4 Iluminação LED
5 Mesa de microscópio (com所提供 de dualas cores para objetos)
6 Grampo para objetivos
7 Roda de ajuste da nitidez
8 Interruptor para ligar/desligar
9 Compartmento das pilhas
10 Parafusos de fixação
11 Tampa do compartmento das pilhas
12 Contactos das pilhas (chapas, planas e gramps de mola)
13 Capa de luz difusa

Local de instalacao

Antes de começas, escolhe um local de instalacao adequado para veres ao microscopoio. E importante que tenhas luz suficiente (janela, candeeiro de mesa).

Observação simples

Coloca o objecto a ser observado (por exemple una pedra) no centro da mesa do microscópio (5). O所提供 para objetos pode ser Removedo e tem umazo preto e outro branco. Poderas observar melhor os objetos claros ou transparentes com oazo preto.

Se o objecto for grande o suficiente, podes fixa-lo por baixo dos clipes (6). Olha atraves da lente binocular (1) e altera a distancia das oculares (3), de forma a obteres uma imagem clara e circular.

Para ajustares a nitidez da imagem, roda lentamente a roda de ajuste da nitidez (7).

Trocar as pilhas

Desiga a iluminação (4) no interruptor para ligar/desligar (8). Retira as das oculares (3) dos respectivos apoios (1) e vira o microscópio ao contrário. Na base do microscópio其中一个 compimento das pi

BRESSER

Ihas (9). Solta os 6 parafudos de fixacao (10) da tampa do compartmento das pilhas (11) na parte de baixo e retire a tampa.

Coloca as pilhas nos gramos, de forma que os pôlos negativos (-) planos das pilhas pressionem os gramos de mola e que os pôlos positivos (+) das pilhas toquem nas chapas de contacto (12) planas.

Coloca novamente a tampa (11) e fixa-a com os 6 parafusos (10). Gira o microscópio. Coloca novamente as oculares. Com o interruptor para ligar e desligar (8) na base do microscópio pode ligar ou desligar a illuminação (4).

Antes de limpar a fonte de corrente, desligue o aparelho (remover as pilhas)!

Limpe o aparelho apenas no exterior com um pano seco. Não utilizeiros de limpeza, a fim de evitar

danos no Sistema electrico.

Proteja o aparelho do po e da humidade! Guarde-o na bolsa fornecida ou na embalagem de transporte. As pilhas devem ser retiradas do aparelho, se este não for uso durante algo tempo.

Limpe as lentes (oculares e/ou objec
tivas) apenas com o pano de limpeza
fornecido ou com um除外 pano mac
cio e sem fios (p. ex. em microfibia).
No exercer mucha forca com o pano,
para nao arranhar as lentes.

Para remover restos de sujidade mais dificeis humedeça o pano de limpeza com um liquido de limpeza para occulos e limpe as lentes, exercedo uma leve pressão.

BRESSER

O prazo de garantia normal perfaz 2 anos e começa no dia da compra. Para usufruir de um prazo de garantia optional alargado tal como indicado no certificado de garantia, é necessário registrar-se no/DDo Website.

Todas as condições de garantia bem como informações sobre o prolongamento da garantia e prestações de service podem ser consultadas em www.bresser.de/warranty_terms.

TapaHTnI O6cnyKHBaHne

CtaHapThbI rapaHTnHbI cpoK coCTaBnHET 2 roDa, HauHHa CO dHn NOKyKn. YTo6bl BOCNoJIb3OBaTbcr paacupeHHo rapaHTnei,

HeoXoDnMo 3apeHrNCTpnpOBAtbc HaHaWeM caTe. POpObHbIe ycNoBn rapaHTn, HhOpMaunO paUHpeHHo rapaHTn O Haux CepBnchbIX ceHtpax MOKHO NOnyHTb Ha HaWeM caTe www.bresser.de/warranty_terms.

BRESSER

Bresser GmbH

Gutenbergstr. 2

DE-46414 Rhede

Germany

www.bresser.de
