MANUAL DE UTILIZADOR PS 705.4 C OLYMPIA

Manual de instruções

1 Importantes instruções de segurança Para poder desfrutar de todas as funções do seu destruidor de documentos, por favor, leia com atenção este manual antes da utilização do seu aparelho. ● Mantenha o aparelho longe das crianças e dos animais domésticos! Apenas adultos podem utilizar este aparelho. ● Só uma pessoa cada vez pode utilizar o aparelho. ● Deve proteger o aparelho de insolação directa, calor extremo e humidade! ● Durante o funcionamento não deve realizar outras tarefas no aparelho, como p.ex. a limpeza. ● Deixe pessoal qualificado realizar as respectivas reparações.

1.1 Sinais de segurança

Atenção! Advertência! Leia e observe o manual de in- struções! Nunca ponha as mãos nas entradas de alimentação! O aparelho não deve ser utilizado por crianças! Não introduza agrafos nas entradas de alimentação!

Mantenha cabelo comprido e solto, gravatas, xailes, jóias e vestuário largo longe da área das entradas de alimentação!

Atenção: A não observação destes sinais de segurança pode causar ferimentos graves! Mesmo assim, caso um objecto (manga, gravata, etc) entre sem querer numa das entradas de alimentação, tire imediatamente a ficha da tomada! Aviso de segurança: A tomada deve estar perto do aparelho e de fácil acesso. Assim o aparelho pode ser desligado da rede rapidamente numa emergência.77

1.2 Directivas de segurança elétrica

● Tire a ficha da tomada ● antes de esvaziar o recipiente de recolha ● antes de um período prolongado de não utilização ● antes de limpar o aparelho ● antes de deslocar o aparelho ● Nunca coloque o aparelho em funcionamento se haver danos visíveis no cabo, na ficha ou no próprio aparelho (perigo de ferimento)! ● Não deve realizar qualquer alteração no cabo apto para a tensão eléctrica prescrita. ● Não deve sobrecarregar a capacidade recomendada da tomada nem um cabo de extensão eventualmente ligado! Atenção: É proibido abrir o dispositivo de corte para fins de reparação. Perigo de vi- da! Além disso, cessará a garantia. 2 Utilização conforme as especificações ● Deve utilizar o destruidor de documentos PS 705.4 CC apenas para destruir papel! O papel a ser destruído deve ser seco e corresponder aos requisitos indicados no capítulo „Dados técnicos“! A destruição de outros materiais pode levar a ferimentos (devido a lascas de materiais duros) ou danificar o aparelho (p.ex. destruir o dispositivo de corte). ● Remova todos os agrafos e clipes antes de introduzir o papel no aparelho! ● Nunca destrua formulários em contínua através deste aparelho! ● O aparelho só pode ser utilizado em espaços secos e fechados.78 3 Elementos de comando

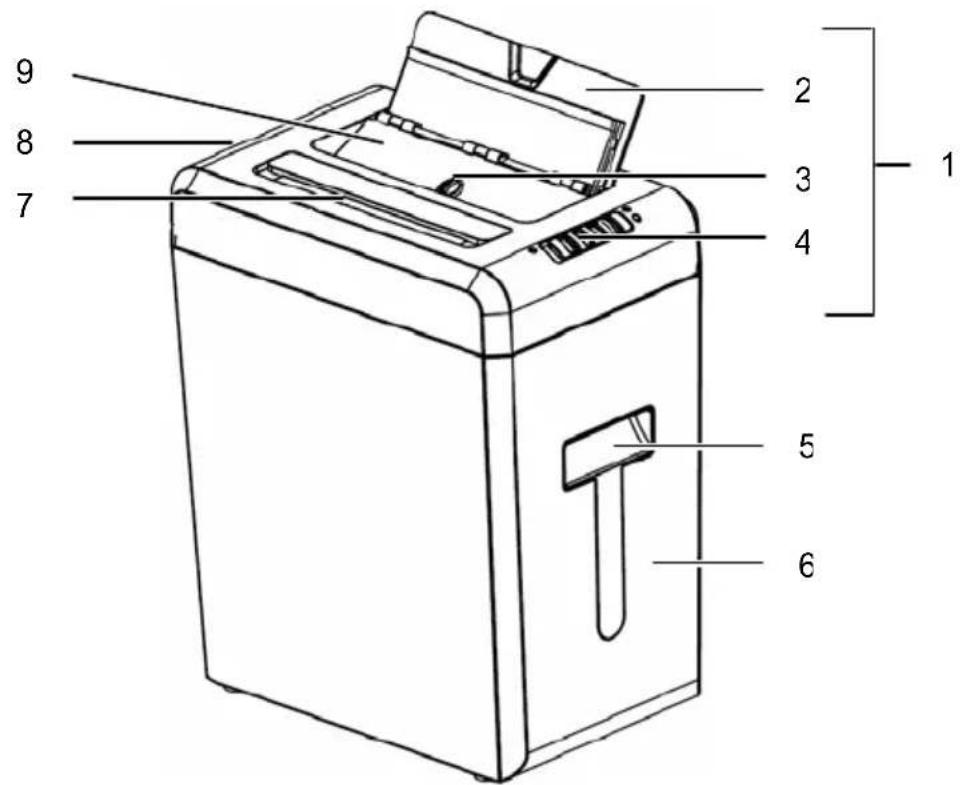

1 Dispositivo de corte 2 Alimentação automática de papel 3 Botão de segurança 4 Interruptor funcional e elementos de indicação 5 Janela de controlo do recipiente de recolha 6 Recipiente de recolha 7 Alimentação manual de papel 8 Interruptor de ligar/desligar 9 Tampa de protecção

4 Colocação em funcionamento

1. Tire o aparelho da embalagem com cuidado.

Atenção: A parte inferior do dispositivo de corte apresenta cantos afiados. Risco de ferimento!

2. Coloque o aparelho numa superfície plana.

3. Monte o aparelho perto de uma tomada. No entanto, não posicione o aparelho perto

de uma fonte de calor ou de água.

4. Bloqueie a tampa de proteção da alimentação automática de papel colocando o

botão de segurança na posição LOCK.

5. Monte o recipiente de recolha.

Aviso: O destruidor de documentos funciona apenas com o recipiente de recolha ori- ginal colocado de modo correto.

6. Coloque o manípulo de ligar/desligar na posição OFF.

7. Coloque a ficha na tomada.

Aviso: Tenha em atenção que o cabo eléctrico não estorva de modo a que pessoas ou animais tenham de passar-lo ou outros objectos possam ficar colocados em cima do cabo. Tenha em atenção as necessárias medidas de prevenção conforme as indicações de alimentação eléctrica no verso do aparelho. Aviso de segurança: Por motivos de segurança, tanto a tomada como a ligação elétrica do aparelho devem ficar perto do aparelho e de livre acesso para poder cortar a alimentação elétrica rapidamente, em caso de emergência!80 5 Comando Aviso: Não deve exceder a capacidade recomendada em "Dados técnicos“ para não causar uma obstrução por papel! Por favor, tenha em atenção, que ao dobrar o papel a espessura também aumentará. Isto pode causar um excesso da ca- pacidade de folhas recomendada. Deve reduzir também a quantidade de pa- pel em caso de papel de fibra grossa.

5.1 Ligar o aparelho

1. Coloque o manípulo de ligar/desligar na posição ON.

2. Coloque o interruptor funcional na posição AUTO. O indicador luminoso POWER

acende-se com uma luz verde e o aparelho está pronto para ser utilizado.

Na função AUTO o modo de destruição do dispostivo de corte inicia-se automaticamente ao introduzir papel na entrada de alimentação: ● O aparelho comuta para o avanço e puxa o papel para dentro. ● Após o processo de destruição, o aparelho desliga-se automaticamente. Aviso: Na função AUTO pode realizar a destruição através da alimentação manual ou automática de papel. No entanto, pode utilizar apenas uma entrada de ali- mentação cada vez. Por favor, também tenha em atenção as quantidades permitidas do papel a ser destruído.

1. O aparelho está ligado e encontra-se na função AUTO.

2. Introduza o papel na abertura de alimentação manual de papel.

1. Abra a alimentação automática de papel.

2. O aparelho está ligado e encontra-se na função AUTO.

3. Introduza o papel na abertura de alimentação automática de papel.

5.5 Desligar o aparelho

Coloque o botão funcional na posição OFF.81 6 Elementos de indicação Indicação Causa Resolução Botão de segurança aberto (OPEN) Coloque o botão de segurança na posição LOCK. Obstrução por papel Remova a obstrução por papel, veja o capítulo "Remover a obstrução por papel". Respeite a capacidade recomendada de destruição de papel indicada no capítulo "Dados técnicos“. Aparelho ligado (ON) 7 Disjuntor do motor Ao ser sobrecarregado, o motor desliga-se automaticamente. Retire a ficha da tomada e deixe que o motor arrefece até à temperatura ambiente. Coloque a ficha novamente na tomada e continue a operação. Aviso: Tenha em atenção o ciclo operacional indicado no capítulo "Dados técnicos“.82 8 Resolver a obstrução por papel Ao alimentar os dispositivo de corte com demasiado papel, é causada uma obstrução por papel. O aparelho desliga-se durante uma obstrução por papel. Siga da seguinte forma: ● Expulse o papel através do modo de retrocesso (REV). ● Liberte as aberturas de alimentação de material residual através do modo de avanço (FWD). ● Remova manualmente eventuais restos de papel da alimentação automática de papel. ● Coloque o aparelho novamente na função AUTO. ● Deve reduzir a quantidade de papel a ser destruído.

8.1 Modo de retrocesso

Coloque o botão funcional na posição REV para iniciar o modo de retrocesso do dispositivo de corte e a libertação do papel. Aviso: Se haver uma obstrução por papel durante a alimentação automática de pa- pel, deve também verificar se existam restos de papel na abertura de alimen- tação automática de papel e, em caso afirmativo, deve retirá-los!

Coloque o botão funcional na posição FWD para eventualmente destruir o restante papel e, assim, tirá-lo do dispositivo de corte. Aviso: Após a resolução da obstrução por papel o modo de avanço é preciso para acionar o dispositivo de corte, sem introduzir material.

8.3 Retirar restos de papel da abertura de alimentação

1. Coloque a manípulo de ligar/desligar na posição OFF e remova a ficha da tomada.

2. Desbloqueie a alimentação automática de papel colocando o botão de segurança na

3. Abra a tampa de protecção da entrada de alimentaçao automática de papel.

4. Remova os restos de papel entalados cuidadosamente do dispositivo de corte, por

meio de uma ferramenta adequada.

5. Feche a tampa de protecção da entrada de alimentaçao automática de papel.

6. Bloqueie a tampa de proteção da alimentação automática de papel colocando o

botão de segurança na posição LOCK.

7. Coloque a ficha novamente na tomada e posicione o manípulo de ligar/desligar na

posição ON.83 9 Manutenção e conservação Atenção: Sempre realizar os trabalhos de manutenção com a ficha retirada da to- mada!

9.1 Esvaziar o recipiente de recolha

1. Coloque o manípulo de ligar/desligar na posição OFF.

2. Puxe o recipiente de recolha para fora do aparelho.

3. Esvazie o conteúdo num local adequado.

4. Empurre o recipiente de recolha novamente para dentro do aparelho.

Aviso: Recomenda-se a não encher o recipiente de recolha até ao dispositivo de corte. Deste modo, evitará uma contrapressão do material cortado contra o dispositivo de corte. Esvazie regularmente o recipiente de recolha.

9.2 Olear o dispositivo de corte

Para gozar do seu destruidor de documentos durante muito tempo recomendamos a limpeza regular dos resíduos do dispositivo de corte e aplicar um pouco do óleo especial para destruidores de documentos no dispositivo de corte. Pode obter óleo especial sem FCKW no seu comerciante qualificado ou diretamente no nosso centro de assistência em Hattingen. Deste modo, prolongará a vida útil do seu aparelho. ● Depois de ter esvaziado o recipiente de recolha deve sempre aplicar em várias linhas transversais óleo especial numa folha de papel e depois deixar passar esta folha de papel pelo dispositivo de corte colocado na função AUTO. Atenção: Não é permitido o uso de óleo com FCKW contido em pulverizadores!

9.3 Limpar o aparelho

1. Coloque a manípulo de ligar/desligar na posição OFF e remova a ficha da tomada.

2. Limpe o exterior do aparelho com um pano ligeiramente humedecido.

Aviso: Nunca utilizar detergentes agressivos. Nunca utilizar substâncias químicas (p.ex. gasolina, alcool) para limpar a caixa.84 10 Dados técnicos

PS 705.4 CC Alimentação manual de papel: sim Capacidade de corte no máx. 6 folhas DIN A4 (75 g/m

Entrada de alimentação de papel larga 220 mm Alimentação automática de papel: sim Capacidade de corte no máx. 60 folhas DIN A4 (75 g/m

Entrada de alimentação de papel larga 220 mm Método de corte, largura de corte Cross Cut (corte em partículas), 4 x 23 mm Ciclo operacional 5 min de funcionamento contínuo Nível sonoro ≤ 58 dB(A) Volume do recipiente de recolha 16 litros Janela de controlo do recipiente de recolha sim Elementos de comando Iniciação/paragem automática Modo de retrocesso Modo de avanço (sem alimentação de papel) Elementos de indicação Ligar/Desligar Botão de segurança aberto Obstrução por papel Medidas (L x P x A) 365 x 240 x 438 mm Peso 8 kg Rolos sim Alimentação de tensão 220 V / 50 Hz / 0,7 A Consumo no máx. 160 watt Classe de proteção P485 11 Resolução de problemas Problema Diagnóstico & Causa Resolução A ficha foi colocada corretamente na tomada? Coloque a ficha corretamente na tomada. O manípulo de ligar/desligar encontra-se na posição OFF? Coloque o manípulo de ligar/desligar na posição ON. O aparelho encontra-se na função AUTO? Coloque o interruptor funcional na posição AUTO. O aparelho foi montado corretamente? Assegure-se da colocação correta do recipiente de recolha. O aparelho não funciona O motor não arranca ao alimentar papel? Insira o papel na abertura de modo a que este entre em contacto com o sensor no centro. O aparelho já não funciona após um período prolongado ou pára durante a operação Utilizou o aparelho ininterruptamente durante um período prolongado? A superfície do aparelho está quente? Então, muito provavelmente excedeu o ciclo operacional. Retire a ficha da tomada e deixe que o motor arrefece até à temperatura ambiente. Veja o ciclo operacional no capítulo “Dados técnicos”. Obstrução por papel Inseriu mais do que a quantidade de papel permitida (veja o capítulo “Dados técnicos”)? Não inseriu o papel de forma linear na entrada? Remova a obstrução por papel, veja o capítulo "Remover a obstrução por papel". Aviso: Se não conseguir resolver o erro sozinho, por favor, contacte o seu comerci- ante. 12 Avisos para a eliminação Este símbolo (o caixote de lixo cruzado) significa que este produto, depois do seu tempo útil, deve ser devolvido ao sistema de devolução ou sistema de recolha separada disponíveis para o utilizador final. Este símbolo aplica-se apenas no EEE*.

• EEE = Espaço Económico Europeu, que contém os estados membros da UE plus os estados Islândia, Lichtenstein e Noruega.86 13 Garantia Prezado cliente, Apraz-nos saber que optou em favor desse aparelho. Caso surja um defeito, queira devolver o aparelho, junto com o comprovante de compra e a embalagem original, ao mercado onde adqueriu.PS 705.4 CC Automatický skartovač
