NÁVOD K OBSLUZE PS 705.4 C OLYMPIA

Automatický skartova

1 Důležité bezpečnostní předpisy Před použitím přístroje si prosím pozorně pročtěte tento návod, abyste mohli využívat všechny funkce Vašeho skartovače. ● Udržujte přístroj mimo dosah dětí a domácích zvířat! Přístroj smí být obsluhován pouze dospělými osobami. ● Přístroj může vždy obsluhovat pouze jedna osoba. ● Chraňte přístroj před přímým slunečním zářením, extrémním horkem a vlhkostí! ● Během provozu neprovádějte na přístroji žádné jiné činnosti, jako např. čištění. ● Opravy dovolte provádět pouze kvalifikovanému personálu.

1.1 Bezpečnostní symboly

Pozor! Výstraha! Přečtěte si a dodržujte návod k obsluze! Nesahejte rukama do vstupního otvoru! Přístroj nesmí být obsluhován dětmi! Nezavádějte do vstupního otvoru kancelářské svorky!

Udržujte dlouhé rozpuštěné vlasy, kravaty, šály, šperky a volné součásti oděvu mimo dosah vstupního otvoru!

Chraňte skartovač před sprejovými výpary a plyny.

Pozor: Nerespektování těchto bezpečnostních symbolů může způsobit vážná tělesná poranění! V případě, že se nedopatřením dostane nějaký předmět (rukáv, kra- vata atd.) do vstupních otvorů, okamžitě vytáhněte zástrčku ze zásuvky! Bezpečnostní upozornění: Zásuvka se musí nacházet v blízkosti přístroje a musí být snadno přístupná. Jen tak můžete v nouzovém případě přístroj rychle odpojit ze sítě.89

1.2 Elektrické bezpečnostní směrnice

● Vytáhněte zástrčku ze zásuvky ● před vyprázdněním sběrné nádoby ● před delším nepoužíváním ● před čištěním přístroje ● před manipulací s přístrojem ● Při poškození síťového kabelu, zástrčky nebo samotného přístroje neuvádějte sami přístroj do provozu (nebezpečí zranění)! ● Na síťovém kabelu neprovádějte žádné změny, protože je dimenzován pro zadané síťové napětí. ● Nepřetěžujte doporučenou kapacitu zásuvky ani případně připojeného prodlužovacího kabelu! Pozor: Otevírání nástavce s řezacím mechanizmem je zakázáno. Životu nebezpečné! Kromě toho tím zaniká nárok na záruku. 2 Použití k danému účelu ● Skartovač PS 705.4 CC používejte pouze ke skartování papíru! Skartovaný papír musí být suchý a musí odpovídat požadavkům uvedeným v odstavci „Technické údaje“! Skartace jiných materiálů může způsobit Vaše poranění (tříštěním pevných materiálů atd.) nebo poškození přístroje (např. zničení řezacího mechanizmu). ● Před zavedením papíru do přístroje odstraňte veškeré sešívací a kancelářské svorky! ● Neprovádějte pomocí tohoto přístroje skartaci nekonečných formulářů! ● Přístroj lze používat pouze v suchých, uzavřených prostorách.90 3 Ovládací prvky

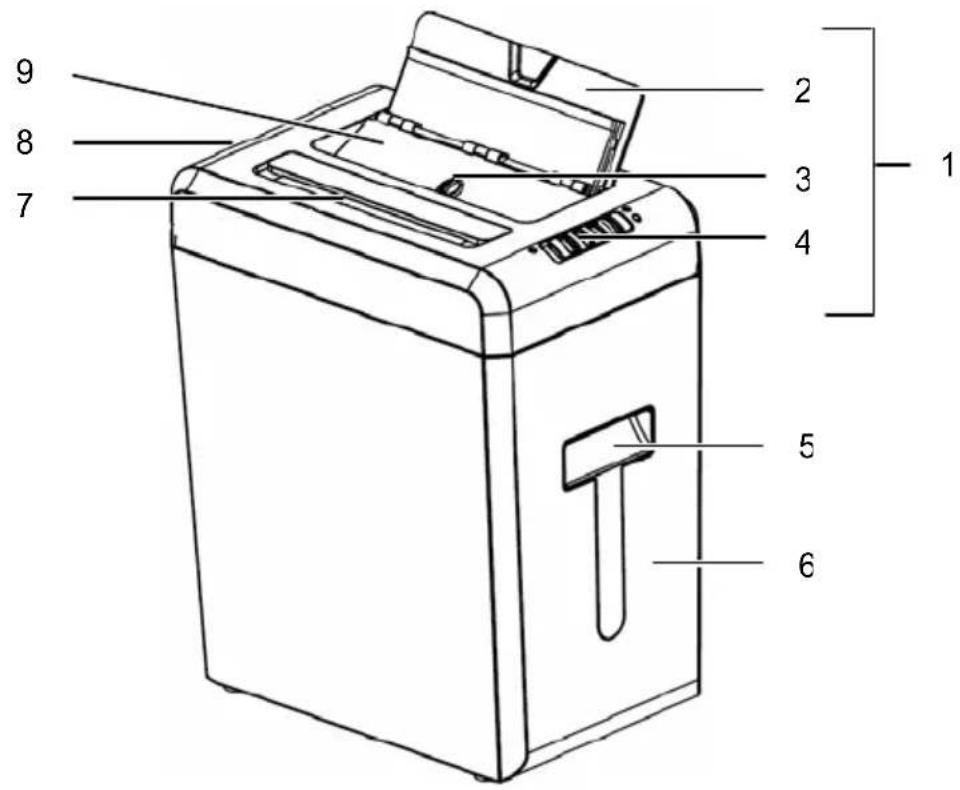

1 Nástavec s řezacím mechanizmem 2 Automatické vtažení papíru 3 Bezpečnostní knoflík 4 Provozní spínač a indikační prvky 5 Průhled do sběrné nádoby 6 Sběrná nádoba 7 Manuální vtažení papíru 8 Přepínač Zap./Vyp. 9 Bezpečnostní kryt

4 Uvedení do provozu

1. Opatrně vyjměte přístroj z obalu.

Pozor: Spodní část nástavce s řezacím mechanizmem má ostré rohy. Nebezpečí zranění!

2. Postavte přístroj na rovnou plochu.

3. Umístěte přístroj blízko zásuvky. Neumisťujte přístroj blízko tepelného zdroje ani

4. Bezpečnostní kryt automatického vtahování papíru zablokujete tak, že bezpečnostní

knoflík nastavíte do polohy LOCK.

5. Nasaďte sběrnou nádobu.

Upozornění: Skartovač funguje pouze, je-li originální sběrná nádoba správně vsazena.

6. Nastavte přepínač Zap./Vyp. do polohy OFF.

7. Zapojte síťový kabel do zásuvky.

Upozornění: Dbejte na to, aby síťový kabel nepřekážel v cestě a to tak, aby nemohl být překračován lidmi ani zvířaty a aby nebylo možné na něj pokládat jakékoliv předměty. Neopomeňte z důvodu nutného preventivního bezpečnostního opatření respektovat údaje ke zdroji energie na zadní části př ístroje. Bezpečnostní upozornění: Zásuvka a síťová přípojka přístroje musejí být z bezpečnostních důvodů v blízkosti přístroje a volně přístupné, aby mohla být v nouzovém případě rychle přerušena dodávka elektřiny!92 5 Obsluha Upozornění: V odstavci "Technické údaje" doporučená kapacita nesmí být překročena, jinak dojde ke vzpříčení papíru! Mějte na vědomí, že složením papíru se zvětšuje jeho objem a tím může dojít k překročení doporučené kapacity listů. Zredukujte množství papíru též při použití papíru s hrubým vláknem.

5.1 Přístroj zapnout

1. Uveďte přepínač Zap./Vyp. do polohy ON.

2. Provozní spínač nastavte do polohy AUTO. Rozsvítí se zelená kontrolka POWER a

přístroj je připraven k provozu.

Ve funkci AUTO je řezací mechanizmus automaticky uveden do provozu, jakmile je papír zaveden do vstupního otvoru: ● Přístroj se zapne do chodu vpřed a vtáhne papír. ● Po skartaci se přístroj automaticky vypne. Upozornění: Ve funkci AUTO lze skartovat papír jak manuálním, tak automatickým způ- sobem vtažení papíru. Vždy může být použita jen jedna možnost vtahová- ní. Dbejte také na přípustné množství papíru určeného ke skartaci.

5.3 Papír zavést manuálním způsobem

Upozornění: Maximálně 6 listů DIN A4 o hmotnosti maximálně 75 g/m

1. Přístroj je zapnut a je v poloze funkce AUTO.

2. Zaveďte papír do manuálního vstupního otvoru.

5.4 Papír zavést automatickým způsobem

Upozornění: Maximálně 60 listů DIN A4 s hmotností maximálně 75 g/m

1. Odklopte automatické zavádění papíru.

2. Přístroj je zapnut a je v poloze funkce AUTO.

3. Vložte papír do automatického zavádění papíru.

5.5 Přístroj vypnout

Provozní spínač a vypínač nastavte do polohy OFF.93 6 Zobrazení Zobrazení Příčina Řešení Bezpečnostní knoflík otevřený (OPEN) Bezpečnostní knoflík nastavte do polohy LOCK. Vzpříčení papíru Odstraňte vzpříčený papír, viz kapitolu „Odstranit vzpříčený papír”. Dodržujte doporučenou kapacitu skartovaného papíru uvedenou v kapitole „Technické údaje”. Přístroj zapnut (ON) 7 Ochrana motoru Motor se při přetížení automaticky vypne. Vytáhněte síťovou zástrčku ze zásuvky a motor nechte vychladnout na pokojovou teplotu. Zasuňte zástrčku zpět do zásuvky a pokračujte v provozu. Upozornění: Dodržujte provozní cyklus uvedený v odstavci "Technické údaje".94 8 Odstranit vzpříčený papír Je-li do řezacího mechanizmu zavedeno příliš mnoho papíru, dojde ke vzpříčení papíru. V případě vzpříčení papíru se přístroj vypne. Postupujte následovně: ● Papír vysuňte zapnutím zpětného chodu (REV). ● Zapnutím chodu vpřed (FWD) odstraníte zbytky materiálu ze zaváděcího otvoru. ● Odstraňte manuálně případně zbylé zbytky papíru z automatického zavádění papíru. ● Přepněte přístroj na funkci AUTO. ● Zredukujte množství skartovaného papíru.

Provozní spínač nastavte do polohy REV, tím se spustí zpětný chod řezacího mechanizmu a papír se zase uvolní. Upozornění: Pokud dojde v automatickém způsobu zavádění papíru ke vzpříčení papíru, musíte navíc překontrolovat, zda se v oblasti automatického zavádění papíru nacházejí zbytky papíru, a tyto případně odstranit!

Provozní spínač nastavte do polohy FWD, odstraníte tím případně se vyskytující zbytek papíru z řezacího mechanizmu a skartujete jej. Upozornění: Chod vpřed je po odstranění vzpříčeného papíru potřebný k uvedení řezacího mechanizmu do provozu bez zavedení papíru.

8.3 Zbytky papíru odstranit z automatického zavádění

1. Uveďte přepínač Zap./Vyp. do polohy OFF a vytáhněte zástrčku ze zásuvky.

2. Automatické zavádění papíru odblokujete tím, že pojistný knoflík nastavíte do polohy

3. Odklopte bezpečnostní kryt automatického zavádění papíru.

4. Odstraňte opatrně vzpříčené zbytky papíru pomocí vhodného nástroje z řezacího

5. Přiklopte bezpečnostní kryt automatického zavádění papíru.

6. Bezpečnostní kryt automatického vtahování papíru zablokujete tak, že bezpečnostní

knoflík nastavíte do polohy LOCK.

7. Zasuňte zástrčku zpět do zásuvky a uveďte přepínač Zap./Vyp. opět do polohy ON.95

9 Údržba a ošetřování Pozor: Údržba smí být prováděna pouze za předpokladu, že je vytažena zástrčka ze sítě!

9.1 Vyprázdnit sběrnou nádobu

1. Nastavte přepínač Zap./Vyp. do polohy OFF.

2. Sběrnou nádobu vytáhněte z přístroje.

3. Vyprázdněte obsah na vhodném místě.

4. Zasuňte sběrnou nádobu zpět do přístroje.

Upozornění: Doporučujeme nezaplňovat sběrnou nádobu až k řezacímu mechanizmu. Zabráníte tak vzpříčení řezaného materiálu v řezacím mechanizmu. Sběr- nou nádobu pravidelně vyprazdňujte.

9.2 Řezací mechanizmus promazat olejem

Chcete-li být co nejdéle spokojeni s Vaším skartovačem, doporučujeme pravidelně odstraňovat zbytky z řezacího mechanizmu a nanést na něj trochu speciálního oleje pro skartovače. Speciální olej bez chlor-fluorovaných uhlovodíků obdržíte u Vašeho prodejce nebo přímo v našem servisním centru v Hattingenu. Tím prodloužíte životnost přístroje. ● Po každém vyprázdnění sběrné nádoby naneste speciální olej příčně na vhodný list papíru a tento list nechte pomocí funkce AUTO projít řezacím mechanizmem. Pozor: Použití olejů v rozstřikovačích s obsahem chlor-fluorovaných uhlovodíků je zakázáno!

9.3 Přístroj očistit

1. Uveďte přepínač Zap./Vyp. do polohy OFF a vytáhněte zástrčku ze zásuvky.

2. Očistěte zevně přístroj lehce navlhčenou tkaninou.

Upozornění: Nepoužívejte žádné agresivní čistící prostředky. Nepoužívejte k čištění zevnějšku žádné chemikálie (např. benzín, alkohol).96 10 Technické údaje

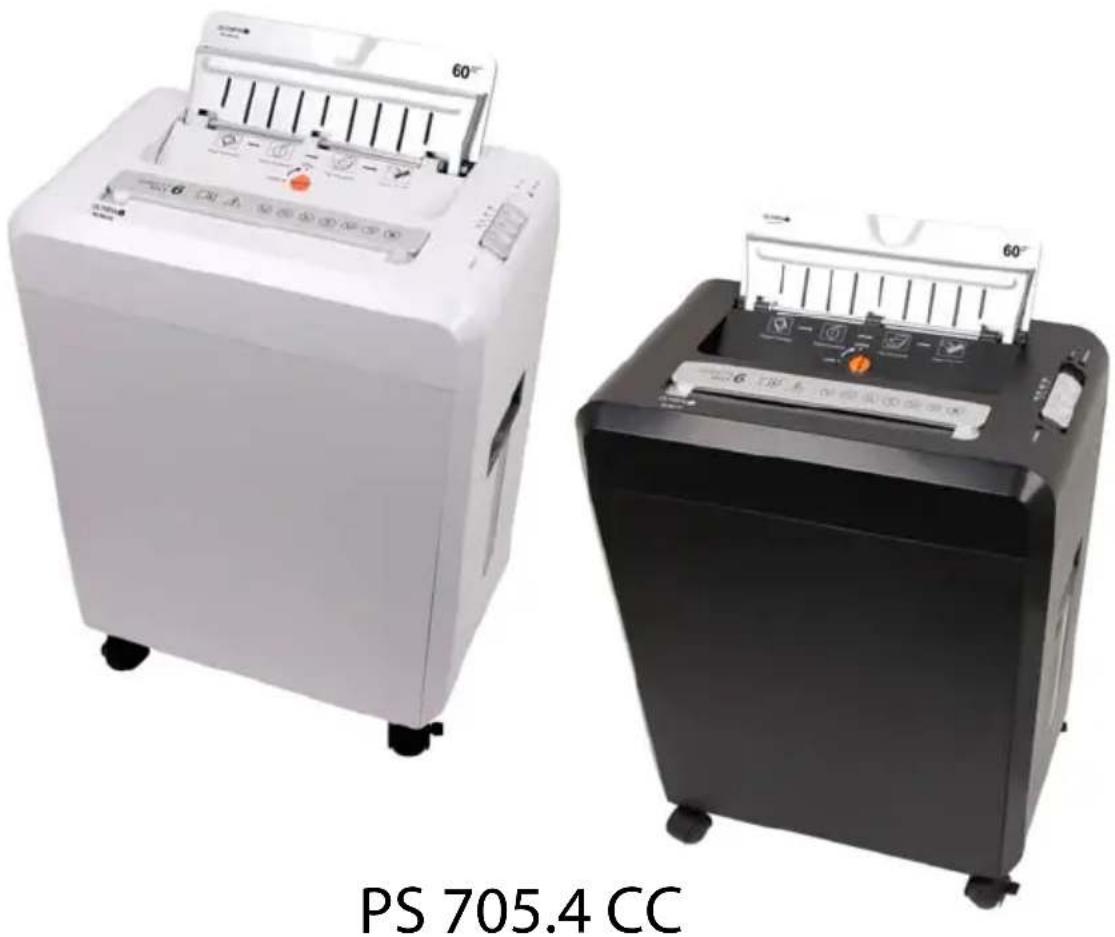

PS 705.4 CC Manuální zavádění papíru: ano Řezný výkon max. 6 listů DIN A4 (75 g/m

Šíře otvoru pro zavádění papíru 220 mm Automatické zavádění papíru: ano Řezný výkon max. 60 listů DIN A4 (75 g/m

Šíře otvoru pro zavádění papíru 220 mm Způsob řezu, šíře řezu Cross Cut (příčný řez), 4 x 23 mm Provozní cyklus 5 min. nepřetržitého provozu Hladina hluku ≤ 58 dB(A) Obsah sběrné nádoby 16 litr Sběrná nádoba s průhledem ano Rozsah ovládání Autostart/Autostop Zpětný chod Chod vpřed (bez zavedení papíru) Zobrazení Zap./Vyp. Bezpečnostní knoflík otevřený Vzpříčení papíru Rozměry (Š x H x V) 365 x 240 x 438 mm Hmotnost 8 kg Kolečka ano Napájení 220 V / 50 Hz / 0,7 A Příkon max. 160 W Bezpečnostní stupeň P497 11 Odstranění závady Závada Zjištění & příčina Řešení Je zástrčka správně zasunuta v zásuvce? Zástrčku zasuňte správně do zásuvky. Je přepínač Zap./Vyp. v poloze OFF? Uveďte přepínač Zap./Vyp. do polohy ON. Je přístroj ve funkci AUTO? Provozní spínač nastavte do polohy AUTO. Byl přístroj správně sestaven? Přesvědčte se, zda je sběrná nádoba správně vsazena. Přístroj nefunguje Nestartuje motor, když zavádíte papír? Zasuňte papír do daného vstupního otvoru tak, abyste se dotkli senzoru uprostřed. Přístroj po delším provozu již nefunguje nebo se při provozu zastavuje Byl přístroj po delší dobu bez přerušení v provozu? Je povrch přístroje teplý? Pak byla pravděpodobně překročena přípustná doba provozu. Vytáhněte síťovou zástrčku ze zásuvky a motor nechte vychladnout na pokojovou teplotu. Provozní cyklus viz "Technické údaje". Vzpříčení papíru Zavedli jste větší množství papíru než je přípustné (viz odstavec "Technické údaje"? Nebyl papír zaveden rovně do vstupního otvoru? Odstraňte vzpříčený papír, viz kapitolu „Odstranit vzpříčený papír”. Upozornění: Pokud nemůžete závadu sami odstranit, kontaktujte Vašeho prodejce. 12 Pokyny k likvidaci Tento symbol (přeškrtnutá popelnice) znamená, že tento produkt by měl konečný uživatel po uplynutí životnosti odevzdat k recyklaci do sběrného dvora nebo tříděného odpadu. Tento symbol platí jen ve státech EHP*.

• EHP = Evropský hospodářský prostor, který zahrnuje členské státy EU a státy Norsko, Island a Lichtenštejnsko.98 13 Záruka Vážený zákazník, těší nás, že jste se rozhodli pro tento přístroj. V případě vzniku závady odevzdejte přístroj spolu s pokladničním dokladem a originálním obalem v prodejně, kde jste přístroj zakoupili.99 Konformitätserklärung Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.olympia-vertrieb.de. Declaration of conformity To view the complete Declaration of Conformity, please refer to the free download avail- able on our website www.olympia-vertrieb.de. Déclaration de conformité Vous pouvez télécharger gratuitement la déclaration de conformité intégrale depuis notre site Internet www.olympia-vertrieb.de. Dichiarazione di conformità Per la dichiarazione di conformità completa si prega di usufruire del download gratuito dal nostro sito web www.olympia-vertrieb.de. Declaración de conformidad Puede descargar gratis la declaración de conformidad completa en nuestra Web www.olympia-vertrieb.de. Verklaring van overeenstemming Voor de complete verklaring van overeenstemming gebruikt u alstublieft de kosteloze download van onze website www.olympia-vertrieb.de.100
