NÁVOD K OBSLUZE ECS 518.4 CCD OLYMPIA

Návod k obsluze....75

Energeticky úsporný automatický skartovač

Návod k obsluze

[ČESKY]

11.2010

1 Důležité bezpečnostní předpisy

Před použitím přístroje si prosím pozorně pročtěte tento návod, abyste mohli využívat všechny funkce Vašeho skartovače a uschovejte jej pro pozdější použití.

• Udržujte přístroj mimo dosah dětí a domácích zvířat! Přístroj smí být obsluhován pouze dospělými osobami.
• Přístroj může vždy obsluhovat pouze jedna osoba.
• Během provozu neprovádějte na přístroji žádné jiné činnosti, jako např. čištění.
• Nenechávejte přístroj během provozu bez dohledu.
• Chraňte přístroj před přímým slunečním zářením, extrémním horkem a vlhkostí!
• Neopravujte nikdy přístroj sami. Nebezpečí zranění! Kromě toho tím zaniká nárok na záruku. Opravy dovolte provádět pouze kvalifikovanému personálu.
• Dbejte všech varování a upozornění v tomto návodu, na přístroji i na obalu!
• Neodstraňujte žádné nálepky nebo popisy ze zevnějšku přístroje. Neprovádějte ani žádné jiné změny na přístroji. Nebezpečí zranění! Kromě toho tím zaniká nárok na záruku.

1.1 Bezpečnostní symboly

	Pozor!Výstraha!		Nesahejte rukama do vstupního otvoru!
	Udržujte dlouhé rozpuštěné vlasy, kravaty, šály, šperky a volné součásti oděvu mimo dosah vstupního otvoru!		Přístroj nesmí být obsluhován dětmi!
			Nezavádějte do vstupního otvoru kancelářské svorky!
			Chraňte skartovač před sprejovými výpary a plyny.

Pozor:

Nerespektování těchto bezpečnostních symbolů může způsobit vážná tělesná poranění! V případě, že se nedopatřením dostane nějaký předmět (rukáv, kravata atd.) do jednoho ze vstupních otvorů, okamžitě vytáhněte zástrčku ze zásuvky nebo stiskněte modře osvětlené tlačítko ECS!

Bezpečnostní upozornění: Zásuvka se musí nacházet v blízkosti přístroje a musí být snadno přístupná. Jen tak můžete v nouzovém případě přístroj rychle odpojit ze sítě.

1.2 Elektrické bezpečnostní směrnice

Pozor: Ověřte si, zda se údaje o napětí na přístroji shodují s údaji Vaší elektrické sítě, viz odstavec " Technické údaje"!

• Vytáhněte zástrčku ze zásuvky

• před vyprázdněním sběrné nádoby
• před delším nepoužíváním
• před čištěním přístroje

• před manipulací s přístrojem

• Při poškození síťového kabelu, zástrčky nebo samotného přístroje neuvádějte sami přístroj do provozu (nebezpečí zranění)!

• Na síťovém kabelu neprovádějte žádné změny, protože je dimenzován pro zadané síťové napětí.
• Používejte pouze vhodný prodlužovací kabel. Nepoužívejte žádné vícenásobné zásuvky, adaptéry ani nevhodné prodlužovací kabely.
• Nepřetěžujte doporučenou kapacitu zásuvky ani případně připojeného prodlužovacího kabelu!

Pozor:

Otevírání nástavce s řezacím mechanizmem je zakázáno. Životu nebezpečné! Kromě toho tím zaniká nárok na záruku.

2 Použití k danému účelu

• Používejte skartovač ECS 518.4 CCD pouze ke skartování papíru, CD, DVD nebo kreditních karet a to v zaváděcích otvorech k tomu určených! Skartovaný materiál musí být suchý a musí odpovídat požadavkům uvedeným v odstavci "Technické údaje"! Skartace jiných materiálů může způsobit Vaše poranění (tříštěním pevných materiálů atd.) nebo poškození přístroje (např. zničení řezacího mechanizmu).
• Odstraňte veškeré kancelářské svorky před zavedením papíru do přístroje!
• Nelikvidujte pomocí tohoto přístroje žádné nekonečné formuláře, etikety ani obálky! Poškozuje to řezací mechanizmus a Vy pozbýváte nárok na záruku.
• Přístroj lze používat pouze v suchých, uzavřených prostorách.
• Přístroj není určen k podnikatelskému účelu. Dodržujte provozní cyklus uvedený v odstavci "Technické údaje".

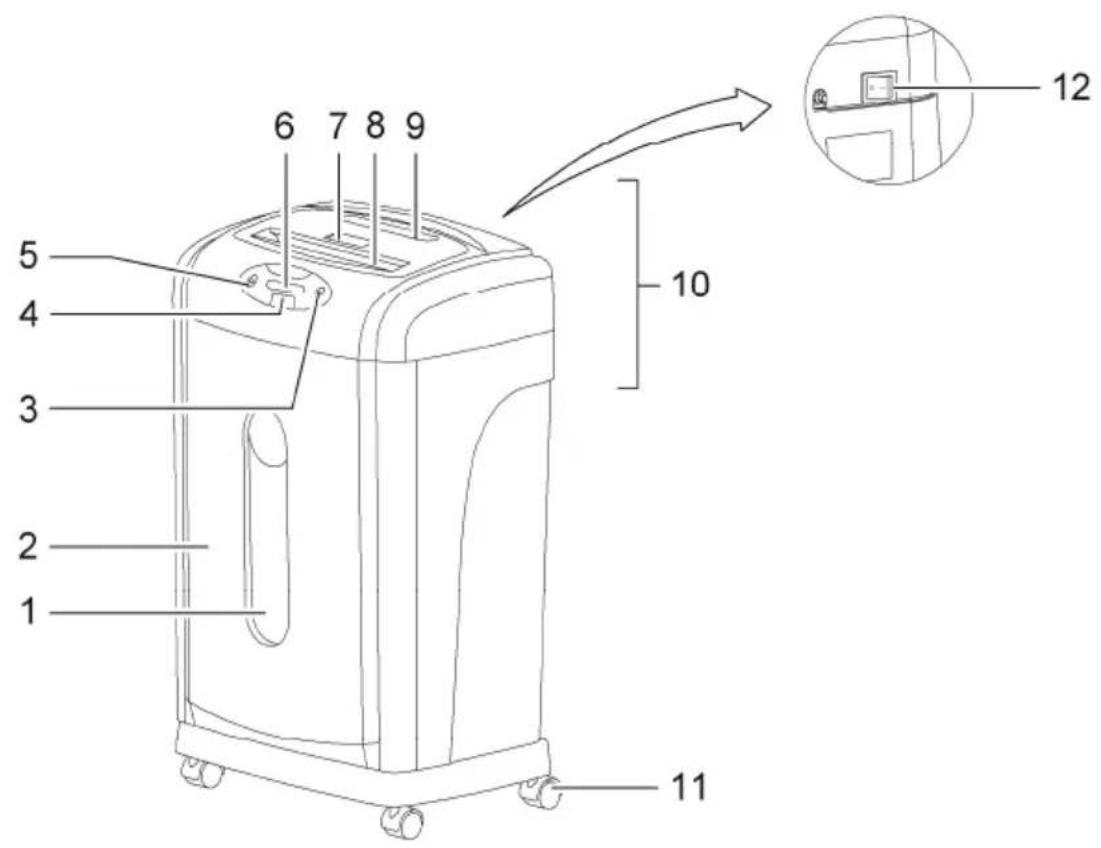

3 Ovládací prvky

1 2 3 4 5 6 7 8 9 10 11 12

1 Prühled do sběrné nádoby
2 Sběrná nádoba
3 Tlačítko chod vpřed (FWD)
4 Automatické tlačítko (ECS) / nouzové vypnutí
5 Tlačítko zpětný chod (REV)
6 Zobrazení

7 Otvor pro zavádění kreditních karet
8 Otvor pro zavádění papíru
9 Otvor pro zavádění CD
10 Nástavec s řezacím mechanizmem
11 Kolečka
12 Přepínač Zap./Vyp.

4 Uvedení do provozu

1. Opatrně vyjměte přístroj z obalu.

Pozor: Spodní část nástavce s řezacím mechanizmem má ostré hrany. Nebezpečí zranění!

1. Postavte přístroj na rovnou plochu.
2. Umístěte přístroj blízko zásuvky. Neumistujte přístroj blízko tepelného zdroje ani vody.
3. Nasad'te sběrnou nádobu.

Upozornění: Skartovač funguje pouze, je-li originální sběrná nádoba správně vsazena.

1. Nastavte přepínač Zap./Vyp. do polohy OFF.
2. Zapojte sít'ový kabel do zásuvky.

Upozornění: Dbejte na to, aby síťový kabel nepřekážel v cestě a to tak, aby nemohl být překračován lidmi ani zvířaty a aby nebylo možné na něj pokládat jakékoliv předměty. Neopomeňte z důvodu nutného preventivního bezpečnostního opatření respektovat údaje ke zdroji energie na zadní části přístroje.

Bezpečnostní upozornění: Zásuvka a síťová přípojka přístroje musejí být z bezpečnostních důvodů v blízkosti přístroje a volně přístupné, aby mohla být v nouzovém případě rychle přerušena dodávka elektriny!

5 Obsluha

Upozornění: V odstavci „Technické údaje“ doporučená kapacita nesmí být překročena, jinak dojde ke vzpříčení materiálu! Mějte na vědomí, že složením papíru se zvětšuje jeho objem a tím může dojít k překročení doporučené kapacity listů. Zredukujte množství papíru též při použití papíru s hrubým vláknem.

5.1 Přístroj zapnout

- Uvedte přepínač Zap./Vyp. do polohy ON.

Zelená kontrolka "Přístroj zapnut" svítí.

Přístroj je připraven k provozu.

5.2 Funkce ECS (automatický provoz)

Ve funkci ECS ^7 se automaticky spustí řezací mechanizmus do provozu skartování, jakmile je materiál zaveden do příslušného vstupního otvoru:

• Přístroj se zapne do chodu vpřed a vtáhne materiál.
• 5 vteřin po skartaci se přístroj automaticky vypne.

Funkci ECS aktivujete stisknutím automatického tlačítka (ECS-tlačítka). Tlačítko ECS pak svítí modře.

Upozornění: Ve funkci ECS lze skartovat papír otvorem pro zavádění papíru, CD a DVD otvorem pro zavádění CD a stejně tak kreditní karty otvorem pro zavádění kreditních karet. Před použitím je nutno vybrat jednu z možností zavádění. Použijete-li více než jednu možnost zavádění, přístroj se zastaví. Dbejte na přípustné množství materiálu určeného ke skartaci.

Upozornění: Ve funkci ECS má přístroj jen nepatrnou spotřebu energie.

5.3 Skartovat papír

Upozornění: Maximálně 18 listů DIN A4 s hmotností maximálně 70 g/m².

Upozornění: Odstraňte z papíru cizí materiály jako např. kancelářské svorky nebo etikety.

1. Přístroj je zapnut a je ve funkci ECS.
2. Zasuňte papír do otvoru pro zavádění papíru.

5.4 Skartovat CD nebo DVD

Upozornění: Skartovat lze vždy maximálně 1 CD nebo 1 DVD.

1. Přístroj je zapnut a je ve funkci ECS.
2. Zasuňte CD nebo DVD do otvoru pro zavádění CD.

5.5 Skartovat kreditní karty

Upozornění: Skartovat lze vždy maximálně 1 kreditní kartu.

1. Přístroj je zapnut a je ve funkci ECS.
2. Zasuňte kreditní kartu do otvoru pro zavádění kreditních karet.

5.6 Nouzové vypnutí

Pokud je prístroj ve funkci ECS (automatický provoz) nebo v chodu vpřed resp. zpětném chodu, můžete prístroj v nouzovém prípadě okamžitě vypnout stisknutím tlačítka ECS.

5.7 Přístroj vypnout

Nastavte přepínač Zap./Vyp. do polohy OFF.

6 Zobrazení

Zobrazení	Příčina	Řešení
	Přístroj zapnut (ON)
	Vzpříčený materiál	Odstraňte vzpříčený materiál, viz odstavec "Odstranit vzpříčený materiál". Dodržujte doporučené množství skartovaného materiálu uvedeného v odstavci "Technické údaje".
	Přehřátí motoru	Nechte motor vychladnout, viz odstavec "Ochrana motoru". Dodržujte provozní cyklus uvedený v odstavci "Technické údaje".
	Sběrná nádoba plná	Sběrná nádoba je plná a musí být vyprázdněna, viz odstavec "Vyprázdnit sběrnou nádobu".

7 Ochrana motoru

Motor se při přetížení automaticky vypne. V tomto případě svítí červená kontrolka "Přehřátí motoru".

1. Vytáhněte sít'ovou zástrčku ze zásuvky a motor nechte vychladnout na pokojovou teplotu.
2. Zasuňte zástrčku zpět do zásuvky a pokračujte v provozu.

Upozornění: Dodržujte provozní cyklus uvedený v odstavci "Technické údaje".

Je-li do řezacího mechanizmu zavedeno příliš mnoho materiálu (papír, CD, DVD, kreditní karta), dojde ke vzpríčení materiálu. V případě vzpríčení materiálu se přístroj vypne. V tomto případě svítí červená kontrolka "Vzpríčený materiál".

Postupujte následovně:

• Bud' vydá skartovač materiál sám od sebe (automatický zpětný chod), anebo musíte zpětný chod spustit manuálně, viz odstavec "Zpětný chod (tlačítko REV)".
• Uvolněte zbytky materiálu ze zaváděcích otvorů pomocí chodu vpřed, viz odstavec "Chod vpřed (tlačitko FWD)".
• Zapněte přístroj popřípadě střídavě do chodu vpřed a zpětného chodu, dokud nebudou odstraněny veškeré zbytky materiálu ze zaváděcích otvorů.
• Odstraňte manuálně případně se vyskytující zbytky materiálu ze zaváděcích otvorů, viz odstavec "Manuálně odstranit zbytky materiálu ze zaváděcích otvorů".
• Zapněte přístroj do funkce ECS.
• Zredukujte množství skartovaného materiálu.

- Dbejte na to, aby byl materiál zasunut do správného otvoru (papír do širokého otvoru pro zavádění papíru, CD/DVD do úzkého otvoru pro zavádění CD a kreditní karty do malého otvoru pro zavádění kreditních karet).

8.1 Zpětný chod (tlačítko REV)

Stiskněte tlačítko REV, uvedete tak řezací mechanizmus do zpětného chodu a materiál se uvolní.

Upozornění: Dojde-li v otvoru pro zavádění papíru ke vzpříčení materiálu, musíte překontrolovat, zda se v tomto otvoru nacházejí zbytky papíru a tyto popřípadě manuálně odstranit!

8.2 Chod vpřed (tlačítko FWD)

Stiskněte tlačítko FWD, skartováním tak odstraníte případně zbylé zbytky papíru zřezacího mechanizmu.

Upozornění: Tlačítko FWD je po odstranění vzpřičeného materiálu potřebné ke zprovoznění řezacího mechanizmu bez zavedení materiálu.

8.3 Manuálně odstranit zbytky materiálu ze zaváděcích otvorů

1. Uvedte přepínač Zap./Vyp. do polohy OFF a vytáhněte zástrčku ze zásuvky.
2. Opatrně odstraňte uvízlé zbytky materiálu pomocí vhodného nástroje z řezacího mechanizmu.
3. Zasuňte zástrčku zpět do zásuvky a uveďte přepínač Zap./Vyp. opět do polohy ON.

9 Údržba a péče

Pozor: Údržba smí být prováděna pouze za předpokladu, že je vytažena zástrčka ze sítě!

9.1 Vyprázdnit sběrnou nádobu

Nejpozději musí být sběrná nádoba vyprázdněna, když svítí červená kontrolka "Sběrná nádoba plná".

1. Nastavte přepínač Zap./Vyp. do polohy OFF.
2. Vytáhněte sběrnou nádobu z přístroje směrem dopředu.
3. Vyprázdněte obsah na vhodném místě.
4. Zasuňte sběrnou nádobu zpět do přístroje.

Upozornění: Doporučujeme nezaplňovat sběrnou nádobu až k řezacímu mechanizmu. Zabráníte tak vzpříčení řezaného materiálu v řezacím mechanizmu. Sběrnou nádobu pravidelně vyprazdňujte.

Upozornění: Jakmile je sběrná nádoba odstraněna z přístroje, není skartovač provozuschopný. Skartovač funguje pouze, když je originální sběrná nádoba správně nasazena.

9.2 Řezací mechanizmus promazat olejem

Chcete-li být co nejdéle spokojeni s Vaším skartovačem, doporučujeme pravidelně odstranit zbytky z řezacího mechanizmu a nanést na něj trochu speciálního oleje pro skartovače. Speciální olej bez chlor-fluorovaných uhlovodíků obdržíte u Vašeho prodejce nebo přímo v našem servisním centru v Hattingenu. Tím prodloužíte životnost přístroje.

- Po každém vyprázdnění sběrné nádoby naneste speciální olej v příčných linkách na vhodný list papíru a tento list nechte ve funkci ECS projít řezacím mechanizmem.

Pozor: Použití olejů v rozstřikovačích s obsahem chlor-fluorovaných uhlovodíků je zakázáno!

9.3 Přístroj očistit

Bezpečnostní upozornění: Použití lehce vznětlivých látek je zakázáno. Nebezpečí zranění!

1. Uvedte přepínač Zap./Vyp. do polohy OFF a vytáhněte zástrčku ze zásuvky.
2. Očistěte zevně přístroj lehce navlhčenou měkkou tkaninou.

Upozornění: Nepoužívejte k čištění zevnějšku přístroje žádné běžné domácí ani agresivní čistící prostředky a žádné chemikálie (např. benzín, alkohol). Používejte výhradně jen speciální čistící prostředky určené pro skartovače.

Upozornění: Čištění zevnějšku přístroje, zaváděcích otvorů nebo nástavce s řezacím mechanizmem pomocí vysokotlakého čističe nebo tlakových nádob (sprejů) není přípustné.

10 Technické údaje

	ECS 518.4 CCD
	Není určeno k podnikatelskému účelu.
Bezpečnostní stupeň podle DIN 32757	3
Otvor pro zavádění papíru: ano
Řezný výkon	max. 18 listů DIN A4 ( 70 g/m^2 )
Způsob řezu, šíře řezu	Cross Cut (příčný řez), 4 x 44 mm
Šíře otvoru pro zavádění papíru	225 mm
Otvor pro zavádění kreditních karet: ano
Řezný výkon vždy max. 1 kus
Způsob řezu, šíře řezu	Cross Cut (příčný řez), 4 x 44 mm
Otvor pro zavádění CD/DVD: ano
Řezný výkon vždy max. 1 kus
Způsob řezu, šíře řezu	řez v proužcích, 30 mm (šíře proužku)
Šíře zaváděcího otvoru	122 mm
Provozní cyklus 7 minut zapnuto, 50 minut vypnuto
Rychlost řezání	2,6 m/min
Řezací mechanizmus kvalitní ocel
Hladina hluku 60 dB(A)
Objem sběrná nádoba na papír	28 litrů (cca 360 listů DIN A4)
Objem sběrná nádoba na CD/DVD aj.	1,5 litr
Sběrná nádoba s kontrolním okénkem	ano
Rozsah ovládání	Nouzové vypnutíAutostart/AutostopZpětný chod (automatický nebo manuální)Chod vpřed (bez zavedení materiálu)
Zobrazení	Přístroj zapnut (zelená kontrolka LED)Vzpříčený materiál (červená kontrolka LED)Ochrana proti přehřátí (červená kontrolka LED)Sběrná nádoba plná (červená kontrolka LED)
Rozměry (Š x H x V)	368 x 250 x 610 mm
Hmotnost	9,8 kg
Kolečka	ano
Napájení	230 V / 50 Hz
Příkon	max. 370 W (1,8 A)

11 Odstranění závady

Závada	Zjištění & příčina	Řešení
Přístroj nefunguje	Je zástrčka správně zasunuta v zásuvce?	Zástrčku zasuňte správně do zásuvky.
	Je přepínač Zap./Vyp. v poloze OFF?	Uvedťe přepínač Zap./Vyp. do polohy ON.
	Je přístroj ve funkci ECS?	Stiskněte tlačítko ECS tak, že svítí modře.
	Byl přístroj správně sestaven?	Přesvědčte se, zda je sběrná nádoba správně vsazena.
	Nespustí se motor, když je zaveden papír?	Zasuňte materiál do daného vstupního otvoru, tak abyste se dotkli senzoru uprostřed.
Přístroj po delším provozu již nefunguje nebo se při provozu zastavuje	Byl přístroj po delší dobu bez přerušení v provozu? Je povrch přístroje teplý? Pak byla pravděpodobně překročena přípustná doba provozu.	Vytáhněte síťovou zástrčku ze zásuvky a motor nechte vychladnout na pokojovou teplotu. Provozní cyklus viz "Technické údaje".
Vzpříčený materiál	Zavedli jste větší množství materiálu než je přípustné (viz odstavec "Technické údaje"? Nebyl materiál zaveden rovně do vstupního otvoru?	Odstraňte vzpříčený materiál, viz odstavec "Odstranit vzpříčený materiál".

Upozornění: Pokud nemůžete závadu sami odstranit, kontaktujte Vašeho prodejce nebo volejte horkou linku Olympia.

12 Pokyny k likvidaci

Tento symbol (přeškrtnutá popelnice) znamená, že tento produkt by měl konečný uživatel po uplynutí životnosti odevzdat k recyklaci do sběrného dvora nebo tříděného odpadu. Tento symbol platí jen ve státech EHP*.

* EHP = Evropský hospodářský prostor, který zahrnuje členské státy EU a státy Norsko, Island a Lichtenštejnsko.

13 Záruka

Vážený zákazník,

těší nás, že jste se rozhodli pro tento přístroj.

V případě vzniku závady odevzdejte přístroj spolu s pokladničním dokladem a originálním obalem v prodejně, kde jste přístroj zakoupili.

OLYMPIA®

ECS 518.4 CCD
