MANUAL DE USUARIO ECS 518.4 CCD OLYMPIA

Manual de instrucciones

Gebruiksaanwijzing

Návod k obsluze

Manual de instrucciones......51

Destructora automática de documentos con bajo consumo de energía

Manual de instrucciones

[ESPAÑOL]

11.2010

1 Prescripciones de seguridad importantes

Para poder aprovechar todas las funciones de su destructora de documentos rogamos que lea estas instrucciones detenidamente antes de utilizar el aparato y que guarde las mismas para uso futuro.

• ¡Mantenga el aparato fuera del alcance de los niños y animales domésticos! El aparato sólo debe ser manejado por adultos.
• El aparato sólo puede ser manejado por una persona en cada momento.
• No ejecute ninguna otra actividad en el aparato como, por ejemplo, la limpieza durante el funcionamiento del mismo.
• No deje el aparato desatendido cuando se encuentre en funcionamiento.
• ¡Proteja el aparato frente a la radiación solar directa, calor extremo y humedad!
• Jamás intente reparar el aparato por su cuenta. ¡Peligro de lesiones! Además se extinguirá cualquier derecho de garantía. Encomiende las reparaciones exclusivamente a personal especializado cualificado.
• ¡Cumpla todos los avisos e indicaciones que figuran en las presentes instrucciones, en el aparato y en el embalaje!
• No elimine pegatinas o inscripciones de la carcasa del aparato. No realice cambios de ningún otro tipo en la carcasa. ¡Peligro de lesiones! Además se extinguirá cualquier derecho de garantía.

1.1 Símbolos de seguridad

	¡Atención!¡Aviso!		¡No introduzca las manos en las entradas!
	¡Mantenga los objetos colgantes, pelo largo, corbatas, bufandas, joyería, y ropa suelta, apartados de las entradas!		¡El aparato no debe ser manejado por los niños!
			¡No introduzca clips en las entradas!
			No emplee aerosoles y/o gases sobre o cerca de la destructora de documentos.

Atención: ¡El incumplimiento de estos símbolos de seguridad puede provocar serias lesiones físicas! ¡Si a pesar de toda precaución entrara algún objeto (manga, corbata, etc.) accidentalmente en las entradas de papel, deberá desenchufar inmediatamente la clavija de alimentación de la toma de corriente o pulsar la tecla ECS iluminada en azul!

Advertencia de seguridad: Enchufe el cable de alimentación en una toma cerca del aparato a la que se pueda acceder con facilidad. De este modo podrá desenchufar el aparato rápidamente de la red en cualquier caso de emergencia.

1.2 Directrices de seguridad eléctrica

Atención: ¡Compruebe si la indicación de tensión del aparato coincide con la de su red de corriente, ver el capítulo "Datos técnicos"!

- Desenchufe la clavija de alimentación de la toma de corriente en las siguientes situaciones:

• Antes de vaciar el depósito de recogida.
• Antes de un período prolongado de no utilización.
• Antes de realizar la limpieza del aparato.

• Antes de cambiar el aparato de lugar.

• ¡No utilice la destructora en caso de deterioro del cable, de la clavija de alimentación o del propio aparato (peligro de lesiones)!

• No reemplace el cable de alimentación ya que está concebido para una tensión de red específica.
• Utilice sólo un cable de prolongación homologado. No utilice tomas de enchufe múltiples, adaptadores o cables de prolongación no homologados.
• ¡Respete en todo caso la capacidad recomendada para la toma de corriente y para el cable de prolongación (en el supuesto de que exista)!

Atención: Queda expresamente prohibido abrir la cubierta del cabezal destructor para fines de reparación. ¡Peligro de muerte! Además se extinguirá cualquier derecho de garantía.

2 Uso previsto

• ¡Utilice la destructora de documentos ECS 518.4 CCD sólo para destruir papel, CDs, DVDs o tarjetas de crédito en las entradas previstas a tal fin! ¡El material a destruir debe estar seco y cumplir los requisitos que figuran en el capítulo "Datos técnicos"! La destrucción de otros materiales puede dar lugar a que usted sufra lesiones (debido al astillado de materiales sólidos, etc.) o a que se produzcan daños en el aparato (por ejemplo, la rotura del cabezal destructor).
• ¡Retire todos los clips antes de suministrar papel al aparato!
• ¡No destruya formularios sinfín, etiquetas y sobres con este aparato! Se podría dañar el cabezal destructor y usted perderá cualquier derecho de garantía.
• El aparato sólo debe utilizarse en locales cerrados que estén secos.
• El aparato no ha sido concebido para uso industrial. Tenga en cuenta el ciclo de servicio indicado en el capítulo "Datos técnicos".

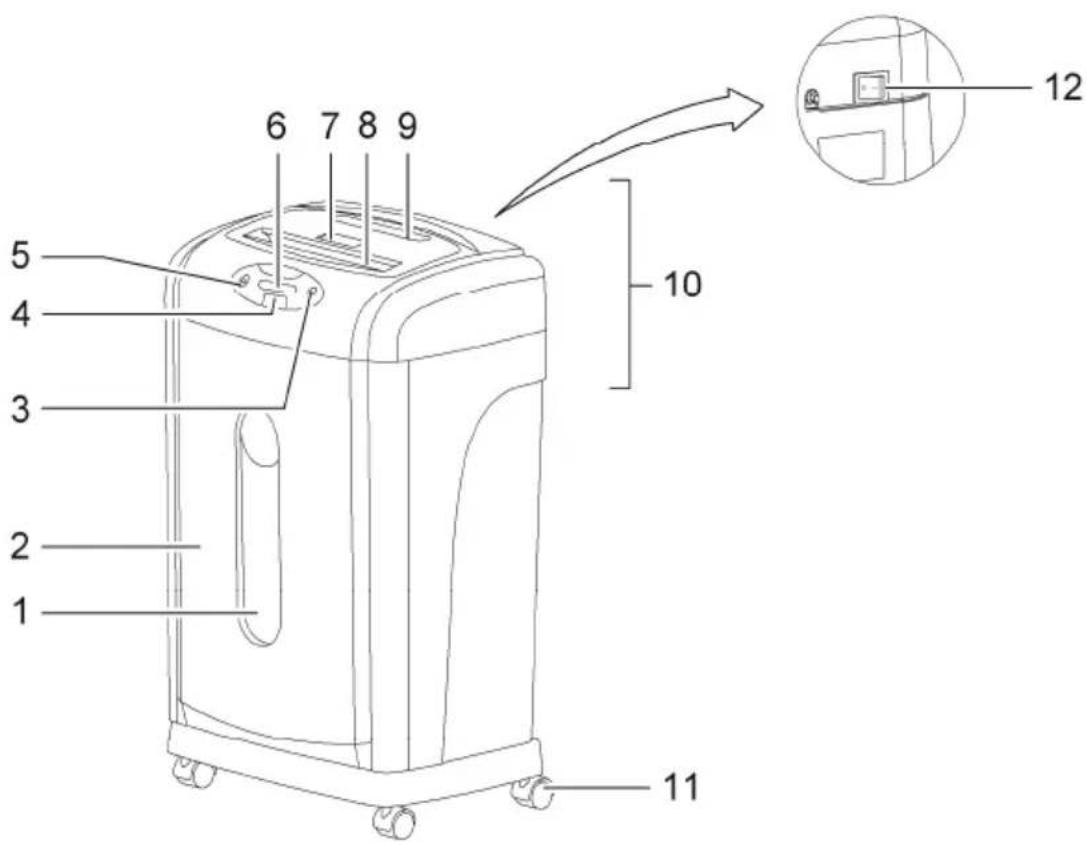

1 2 3 4 5 6 7 8 9 10 11 12

1 Ventana de control visual del depósito de recogida
2 Depósito de recogida
3 Tecla de avance (FWD)
4 Tecla automática (ECS) / Parada de emergencia
5 Tecla de retroceso (REV)
6 Elementos de indicación

7 Entrada de tarjetas de crédito
8 Entrada de papel
9 Entrada de CDs
10 Cubierta del cabezal destructor
11 Ruedas
12 Interruptor de conectado/desconectado

4 Puesta en servicio

1. Retire el aparato con cuidado del embalaje.

Atención: La parte inferior de la cubierta del cabezal destructor tiene esquinas afiladas. ¡Peligro de lesiones!

1. Coloque el aparato sobre una superficie nivelada.
2. Posicione el aparato cerca de una toma de corriente. No obstante, debe evitar colocar el aparato cerca de una fuente de calor o cerca de agua.
3. Inserte el depósito de recogida.

Advertencia: La destructora de documentos sólo funciona si se ha insertado el depósito de recogida original correctamente.

1. Coloque el interruptor de conectado/desconectado en la posición OFF.
2. Enchufe el cable de alimentación a la toma de corriente.

Advertencia: Preste atención a que el cable de alimentación no suponga ningún obstáculo de modo que ni las personas ni los animales puedan pasar por encima de él o que se puedan colocar otros objetos encima de él. Tome las medidas de precaución necesarias, para ello tenga en cuenta las indicaciones con respecto a la alimentación eléctrica situadas en la parte trasera del aparato.

Advertencia de seguridad: ¡Por motivos de seguridad, la toma de corriente y la conexión a la red del aparato deben encontrarse cerca del aparato y estar en un lugar de fácil acceso para que sea posible desenchufar la alimentación eléctrica rápidamente en caso de emergencia!

5 Manejo

Advertencia: ¡No sobrepasar la capacidad recomendada en el capítulo "Datos técnicos" ya que de lo contrario se producirá un atasco de material! Tenga en cuenta que el espesor del papel aumenta si se dobla lo que puede provocar que se sobrepase la capacidad de hojas recomendada. Reduzca el volumen de papel también en caso de papel de fibra gruesa.

5.1 Conectar el aparato

- Coloque el interruptor de conectado/desconectado en la posición ON.

La indicación verde "Aparato encendido" se ilumina.

El aparato se encuentra en disposición de servicio.

5.2 La función ECS (modo automático)

En la función ECS ^5 , el servicio de destrucción del cabezal destructor arranca automáticamente en cuanto el material pase por la entrada correspondiente:

• El aparato inicia el avance y arrastra el material.
• El aparato se apaga automáticamente al cabo de 5 segundos después de finalizar el proceso de destrucción.

La función ECS se activa pulsando la tecla automática (tecla ECS). La tecla ECS se ilumina entonces en azul.

Advertencia: La función ECS permite destruir papel a través de la entrada de papel, CDs y DVDs a través de la entrada de CDs, así como tarjetas de crédito a través de la entrada de tarjetas de crédito. No se debe utilizar más de una entrada a la vez. Si utiliza más de una entrada, el aparato se detiene. Tenga en cuenta los volúmenes admisibles del material a destruir.

Advertencia: El aparato tiene un consumo de corriente muy reducido cuando se encuentra en la función ECS.

5.3 Destruir papel

Advertencia: Como máximo, 18 hojas del tamaño DIN A4 con un peso máximo de 70 g/m².

Advertencia: Retire los materiales extraños del papel como, por ejemplo, clips o etiquetas.

1. El aparato está encendido y se encuentra en la función ECS.
2. Introduzca el papel en la entrada de papel.

5.4 Destruir CDs o DVDs

Advertencia: Como máximo, 1 CD o 1 DVD por cada proceso de destrucción.

1. El aparato está encendido y se encuentra en la función ECS.

2. Introduzca el CD o el DVD en la entrada de CDs.

5.5 Destruir tarjetas de crédito

Advertencia: Como máximo, 1 tarjeta de crédito por cada proceso de destrucción.

1. El aparato está encendido y se encuentra en la función ECS.
2. Introduzca la tarjeta de crédito en la entrada de tarjetas de crédito.

5.6 Parada de emergencia

Si el aparato se encuentra en la función ECS (modo automático) o en avance o retroceso, puede detener el aparato inmediatamente en un caso de emergencia pulsando la tecla ECS.

5.7 Desconectar el aparato

Coloque el interruptor de conectado/desconectado en la posición OFF.

6 Elementos de indicación

Indicación	Causa Solución
	Aparato encendido (ON)
	Atasco de material	Elimine el atasco de material, ver el capítulo "Eliminar un atasco de material". Tenga en cuenta la capacidad recomendada para el material a destruir indicada en el capítulo "Datos técnicos".
[W4xz]	El motor se ha calentado excesivamente.	Deje que se enfríe el motor, ver el capítulo "Protección del motor". Tenga en cuenta el ciclo de servicio indicado en el capítulo "Datos técnicos".
	Depósito de recogida lleno	El depósito de recogida está lleno y es necesario vaciarlo, ver el capítulo "Vaciado del depósito de recogida".

7 Protección del motor

El motor se desconecta automáticamente en caso de sobrecarga. En este caso se ilumina la indicación roja "Motor calentado excesivamente".

1. Desenchufe la clavija de alimentación de la toma de corriente y deje que el motor se enfríe a temperatura ambiente.
2. Vuelva a enchufar la clavija de red a la toma de corriente y continúe con el servicio.

Advertencia: Tenga en cuenta el ciclo de servicio indicado en el capítulo "Datos técnicos".

8 Eliminar un atasco de material

Si se ha suministrado demasiado material (papel, CD, DVD, tarjeta de crédito) al cabezal destructor, se produce un atasco de material. El aparato se desconecta en caso de atasco de material. En este caso se ilumina la indicación roja "Atasco de material".

Proceda como sigue:

• Si la destructora de documentos no expulsa el material automáticamente (retroceso automático), deberá iniciar el retroceso manualmente, ver el capítulo "Retroceso (tecla REV)".
• Libere las entradas de los restos de material con la ayuda del avance, ver el capítulo "Avance (tecla FWD)".

• Si fuera necesario, ponga el aparato alternativamente en avance y retroceso hasta que no quede ningún material en las entradas.

• Si fuera necesario, retire los posibles restos de material manualmente de las entradas, ver el capítulo "Retirar los restos de material manualmente de las entradas".

• Vuelva a conmutar el aparato a la función ECS.
• Reduzca el volumen de material a destruir.
• Tenga cuidado de introducir el material en la entrada correcta (papel en la entrada de papel ancha, CDs/DVDs en la entrada de CDs estrecha y las tarjetas de crédito en la entrada de tarjetas de crédito pequeña).

8.1 Retroceso (tecla REV)

Pulse la tecla REV para que el cabezal destructor retroceda y se libere el material.

Advertencia: ¡Si se ha producido un atasco de material en la entrada de papel, deberá comprobar si hay restos de papel en la entrada de papel y, si fuera así, retirar los mismos manualmente!

8.2 Avance (tecla FWD)

Pulse la tecla FWD para destruir y retirar los posibles restos de material del cabezal destructor.

Advertencia: La tecla FWD se necesita después de la eliminación de un atasco de material para poner en marcha el cabezal destructor sin introducir material.

8.3 Retirar los restos de material manualmente de las entradas

1. Coloque el interruptor de conectado/desconectado en la posición OFF y desenchufe la clavija de alimentación de la toma de corriente.
2. Retire los restos de material atascado del cabezal destructor cuidadosamente con una herramienta adecuada.
3. Vuelva a enchufar la clavija de alimentación en la toma de corriente y vuelva a colocar el interruptor de conectado/desconectado en la posición ON.

9 Mantenimiento y cuidado

Atención: ¡Los trabajos de mantenimiento sólo deben llevarse a cabo con la clavija de alimentación desenchufada!

9.1 Vaciado del depósito de recogida

Debe vaciarse el depósito de recogida cuando se ilumina la indicación roja "Depósito de recogida lleno".

1. Coloque el interruptor de conectado/desconectado en la posición OFF.
2. Extraiga el depósito de recogida hacia delante del aparato.
3. Vacíe el contenido en un lugar adecuado.
4. Vuelva a insertar el depósito de recogida en el aparato.

Advertencia: Se recomienda no llenar el depósito de recogida hasta el cabezal destructor. De este modo, se evita que el material cortado se acumule en el cabezal destructor. Vacíe el depósito de recogida periódicamente.

Advertencia: Si se retira el depósito de recogida del aparato, la destructora de documentos no se encuentra en disposición de servicio. La destructora de documentos sólo funciona si se ha insertado el depósito de recogida original correctamente.

9.2 Lubricación del cabezal destructor

Para que pueda disfrutar durante mucho tiempo de su destructora de documentos, recomendamos que limpie los cabezales destructores periódicamente de los restos de material y que aplique un poco de aceite especial para destructoras de documentos en los cabezales destructores. Podrá conseguir un aceite especial libre de CFC, en tiendas especializadas o directamente a través de nuestro Centro de Servicio Técnico en Hattingen. De este modo prolongará la vida útil del aparato.

- Cada vez que se vacíe el depósito de recogida, aplicar el aceite especial sobre una hoja de papel formando varias líneas transversales y pasar por el cabezal destructor esta hoja en la función ECS.

Atención: ¡Queda prohibida la utilización de aceite en aerosol que contenga CFC!

9.3 Limpieza del aparato

Advertencia de seguridad: Queda prohibida la utilización de sustancias fácilmente inflamables. ¡Peligro de lesiones!

1. Coloque el interruptor de conectado/desconectado en la posición OFF y desenchufe la clavija de alimentación de la toma de corriente.

2. Limpie el exterior del aparato con un paño suave ligeramente humedecido.

Advertencia: No utilice agentes de limpieza domésticos o agresivos y tampoco sustancias químicas (por ejemplo, gasolina, alcohol etílico) para limpiar el aparato. Utilice exclusivamente productos de limpieza especialmente homologados para destructoras de documentos.

Advertencia: No se permite la limpieza de la carcasa del aparato, de las admisiones de entrada o de la cubierta del cabezal destructor con un aparato de limpieza de alta presión, así como con aire a presión o aerosol de aire a presión.

10 Datos técnicos

	ECS 518.4 CCD
No para uso industrial.
Nivel de seguridad según DIN 32757 3
Entrada para papel: Sí
Capacidad de corte	Como máximo, 18 hojas del tamaño DIN A4 (70 g/m2)
Método de corte, anchura de corte Cross	Cut (corte en partículas) 4 x 44 mm
Anchura de la entrada de papel 225 mm
Entrada para tarjetas de crédito: Sí
Capacidad de corte En cada caso, 1 unidad como máximo
Método de corte, anchura de corte Cross	Cut (corte en partículas), 4 x 44 mm
Entrada para CDs/DVDs: Sí
Capacidad de corte En cada caso, 1 unidad como máximo
Método de corte, anchura de corte Corte en tiras, 30 mm (anchura de tira)
Anchura de la entrada 122 mm
Ciclo de servicio 7 minutos encendido, 50 minutos apagado
Velocidad de corte 2,6 m/min
Cabezal destructor Acero de calidad
Nivel de ruido	60 dB(A)
Volumen del depósito de recogida para papel	28 litros (aproximadamente 360 hojas del tamaño DIN A4)
Volumen del depósito de recogida CDs/DVDs, etc.	1,5 litros
Depósito de recogida con ventana de control	Sí
Volumen de manejo	Parada de emergenciaArranque automático/parada automáticaRetroceso (automático y manual)Avance (sin suministro de material)
Elementos de indicación	Aparato encendido (LED verde)Atasco de material (LED rojo)Protección contra sobrecalentamientos (LED rojo)Depósito de recogida lleno (LED rojo)
Dimensiones (Anchura x Fondo x Altura)	368 x 250 x 610 mm
Peso	9,8 kg
Ruedas	Sí
Alimentación de tensión 230 V / 50 Hz
Potencia de entrada como máximo, 370 W	(1,8 A)

11 Solución de problemas

Problema	Diagnóstico y	causa Solució
El aparato no se pone en marcha.	¿La clavija de alimentación está enchufada correctamente a la toma de corriente?	Enchufe la clavija de alimentación correctamente a la toma de corriente.
	¿El interruptor de conectado/desconectado se encuentra en la posición OFF?	Coloque el interruptor de conectado/desconectado en la posición ON.
	¿El aparato se encuentra en la función ECS?	Pulse la tecla ECS de modo que ésta se ilumine en azul.
	¿El aparato ha sido montado correctamente?	Asegúrese de que el depósito de recogida esté insertado correctamente.
	¿El motor no arranca cuando se suministra material?	Introduzca el material en la entrada correspondiente, de tal modo que establezca contacto con el sensor en el centro.
El aparato deja de funcionar al cabo de un funcionamiento prolongado o se detiene durante el servicio.	¿El aparato ha estado en servicio ininterrumpidamente durante mucho tiempo? ¿La superficie del aparato está caliente? Entonces se ha excedido el ciclo de servicio admisible.	Desenchufe la clavija de alimentación de la toma de corriente y deje que el motor se enfríe a temperatura ambiente. Para el ciclo de servicio, ver el capítulo "Datos técnicos".
Atasco de material	¿Se ha suministrado más que la capacidad de material admisible (ver el capítulo "Datos técnicos")? ¿El material no ha sido introducido de forma recta en la entrada de papel?	Elimine el atasco de material, ver el capítulo "Eliminar un atasco de material".

Advertencia: Si no consigue resolver el problema, comuníquese con su distribuidor o póngase en contacto con la línea de asistencia telefónica de OLYMPIA.

12 Indicaciones de eliminación

Este símbolo (cubo de basura tachado) significa que después de finalizar su vida útil, se debe llevar el producto a un sistema de recogida o reciclaje disponible para el usuario final. Este símbolo sólo es válido en los estados de la EEE*.

* EEE = Espacio Económico Europeo que incluye los Estados Miembros de la UE más los Estados de Islandia, Liechtenstein y Noruega.

13 Garantía

Estimado cliente,

nos alegramos de que Usted se haya decidido por este aparato.

En caso de un defecto devuelva el aparato junto con el justificante de compra y el embalaje original al lugar donde lo ha adquirido.

OLYMPIA®
