Tipo de produto	Desumidificador
Marca	Electrolux
Modelo	EXD25DN3W
Capacidade de desumidificação	25 litros por dia (estimativa)
Dimensões (A x L x P)	55 x 38 x 25 cm (estimativa)
Peso líquido	13 kg (estimativa)
Alimentação elétrica	220 V CA, 50 Hz
Consumo elétrico	350 W (estimativa)
Faixa de temperatura de funcionamento	5 °C a 35 °C
Ajuste de umidade	35 % a 85 % UR em incrementos de 5 %
Modo contínuo	Sim
Temporizador	Partida/Parada programada de 0,5 a 24 horas
Velocidade do ventilador	Alta (HIGH) e Baixa (LOW)
Capacidade do reservatório de água	Aproximadamente 5 litros (estimativa)
Drenagem contínua	Sim (através de mangueira de drenagem)
Indicador de reservatório cheio	Luz BUCKET FULL
Indicador de limpeza do filtro	Luz CLEAN FILTER (a cada 250 horas)
Tipo de filtro	Filtro lavável com água limpa
Manutenção	Limpeza do filtro a cada 2 semanas, limpeza do reservatório com água quente e detergente
Gás refrigerante	R134a, GWP 1300
Reparabilidade	Reparos exclusivamente por um reparador credenciado Electrolux
Segurança	Aterramento obrigatório, não usar extensão

Perguntas frequentes - EXD25DN3W ELECTROLUX

Por que o desumidificador não liga?

Verifique se a tomada está bem conectada e se o fusível ou disjuntor não desarmou. Certifique-se de que o reservatório de água está corretamente instalado (um clique deve ser ouvido). Se a luz BUCKET FULL estiver acesa, esvazie o reservatório e reinstale-o.

Como ajustar o nível de umidade desejado?

Pressione o botão HUMIDITY para escolher um nível entre 35% e 85% em incrementos de 5%. O aparelho parará automaticamente quando esse nível for atingido. Para funcionamento contínuo, pressione até exibir CO.

O que fazer se a luz CLEAN FILTER acender?

A luz acende após 250 horas de funcionamento. Lave o filtro com água limpa, seque-o e reinstale-o. Pressione o botão FILTRO para apagar a luz.

Como usar a função temporizador?

Pressione o botão TEMPORIZADOR e ajuste a duração com os botões + ou -. O temporizador pode ser ajustado em incrementos de 30 minutos até 10 horas e depois em incrementos de 1 hora até 24 horas. Se o aparelho estiver funcionando, ele desligará após o tempo; se estiver desligado, ligará.

Por que a luz BUCKET FULL permanece acesa mesmo após esvaziar o reservatório?

Certifique-se de que o flutuador no reservatório está engatado corretamente. O tanque deve estar bem posicionado para que o interruptor de flutuador reinicie. Se o problema persistir, desconecte e reconecte o aparelho.

Como instalar a drenagem contínua?

Afrouxe o tampão de drenagem na parte traseira do aparelho. Rosqueie uma mangueira de jardim no conector roscado. Direcione a outra extremidade para um dreno. Certifique-se de que a conexão esteja vedada e que não haja dobras na mangueira.

O que significam os códigos de anomalia AS ou ES no visor?

Os códigos AS ou ES indicam falha de um sensor. Entre em contato com o serviço de assistência técnica autorizado Electrolux para reparo.

Por que se forma gelo nas serpentinas?

Pode ocorrer geada se o aparelho acabou de ser ligado ou se a temperatura ambiente estiver abaixo de 5 °C. Este fenômeno é normal e geralmente desaparece em 60 minutos. Se a temperatura estiver muito baixa, o aparelho não funcionará corretamente.

Como limpar o reservatório de água?

Retire o tanque e lave-o com água quente e detergente. Enxágue bem. Não use produtos abrasivos. A água do tanque não é potável.

Por que o ambiente não está seco o suficiente?

Verifique se o ajuste de umidade não está muito alto (selecione um nível mais baixo ou o modo CONTÍNUO). Certifique-se de que janelas e portas estão fechadas, que a grade de entrada de ar não está obstruída e que a temperatura ambiente está acima de 5 °C. Deixe o aparelho funcionar por alguns dias se o ambiente estiver muito úmido.

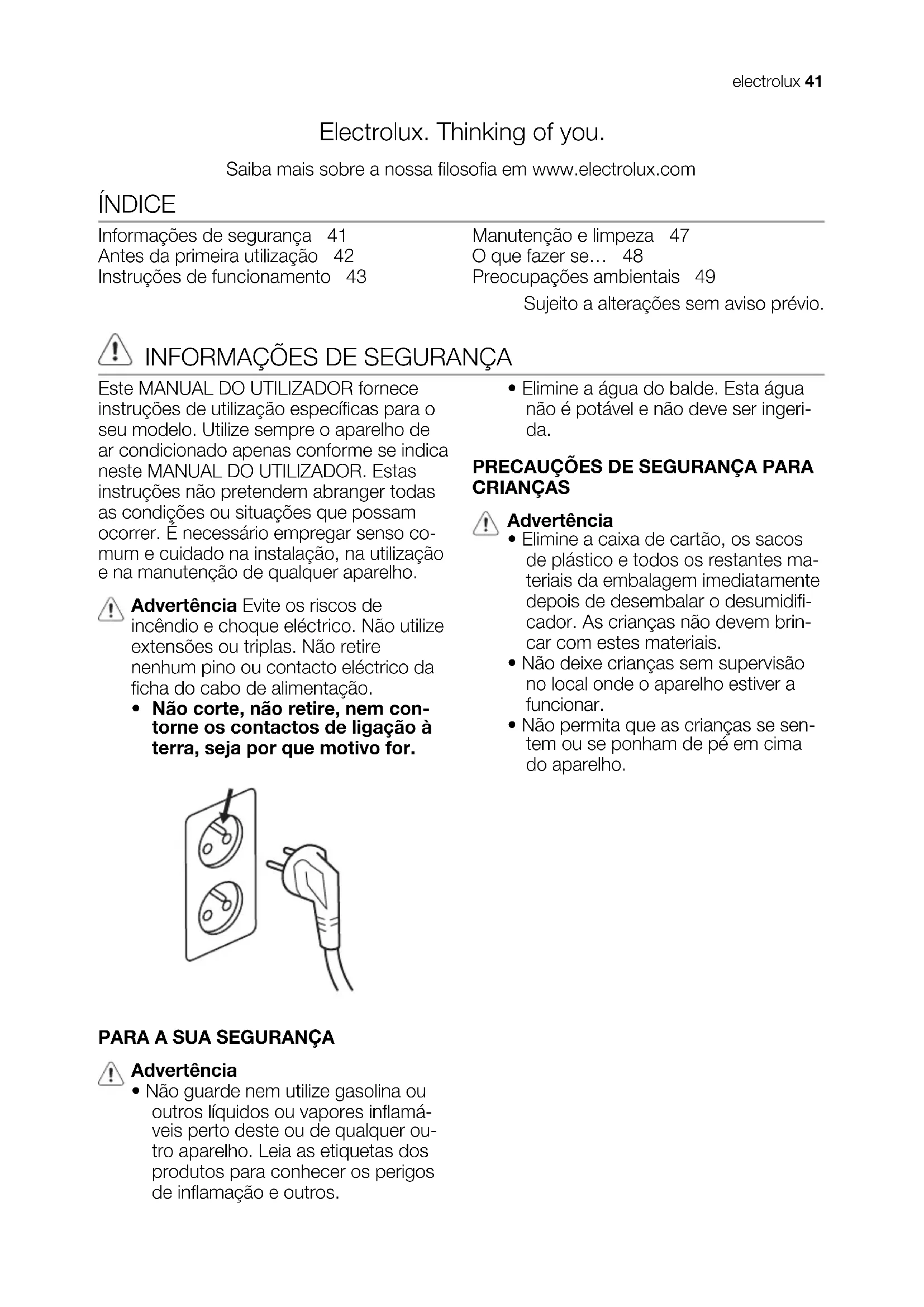

MANUAL DE UTILIZADOR EXD25DN3W ELECTROLUX

Saiba mais sobre a nossa filosofia em www.electrolux.com

ÍNDICE

Informações de segurança 41

Antes da primeira utilização 42

Instruções de funcionamento 43

Manutenção e limpeza 47

O que fazer se... 48

Preocupações ambientais 49

Sujeito a alterações sem aviso prévio.

INFORMAÇÕES DE SEGURANÇA

Este MANUAL DO UTILIZADOR fornece instruções de utilização específicas para o seu modelo. Utilize sempre o aparelho de ar condicionado apenas conforme se indica neste MANUAL DO UTILIZADOR. Estas instruções não pretendem abranger todas as condições ou situações que possam ocorrer. É necessário empregar senso comum e cuidado na instalação, na utilização e na manutenção de qualquer aparelho.

Advertência: Evite os riscos de incêndio e choque elétrico. Não utilize extensões ou triplas. Não retire nenhum pino ou contacto elétrico da ficha do cabo de alimentação.

• Não corte, não retire, nem contorne os contactos de ligação à terra, seja por que motivo for.

• Elimine a água do balde. Esta água não é potável e não deve ser ingerida.

PRECAUÇÕES DE SEGURANÇA PARA CRIANÇAS

Advertência

• Elimine a caixa de cartão, os sacos de plástico e todos os restantes materiais da embalagem imediatamente antes de desembalar o desumidificador. As crianças não devem brincar com estes materiais.
• Não deixe crianças sem supervisão no local onde o aparelho estiver a funcionar.
• Não permita que as crianças se sentem ou se ponham de pé em cima do aparelho.

PARA A SUA SEGURANÇA

Advertência

• Não guarde nem utilize gasolina ou outros líquidos ou vapores inflamáveis perto deste ou de qualquer outro aparelho. Leia as etiquetas dos produtos para conhecer os perigos de inflamação e outros.

INFORMAÇÃO ELÉTRICA

Advertência

• Para a sua segurança e proteção, este desumidificador tem uma ficha com ligação à terra no cabo de alimentação. Não corte nem elimine os contactos de ligação à terra da ficha, seja por que motivo for.
• O desumidificador deve ser ligado diretamente a uma tomada devidamente ligada à terra. Se a tomada que pretender utilizar não aceitar a ficha com ligação de terra, ou se não tiver a certeza de que a tomada está devidamente ligada à terra ou protegida com um fusível ou disjuntor, chame um técnico qualificado que lhe instale uma tomada adequada que respeite todos os regulamentos locais. Não utilize extensões ou triplas.
• Nunca desligue o desumidificador puxando pelo cabo de alimentação. Pegue sempre na ficha e puxe-a a direito para fora da tomada.
• Não comprima o cabo de alimentação, não o dobre, nem lhe dê nós.

PRECAUÇÕES DE SEGURANÇA

Cuidado

Para evitar lesões graves e morte

• Este desumidificador não contém peças que possam ser reparadas ou substituídas pelo Utilizador. Contacte sempre um técnico autorizado da Electrolux quando necessitar de qualquer reparação.
• Não introduza nem coloque os dedos ou qualquer objeto na área de saída de ar, nem na grelha frontal do aparelho.
• Não ligue/desligue o desumidificador ligando/desligando o cabo de alimentação, nem ligando/desligando o disjuntor no quadro elétrico.

ANTES DA PRIMEIRA UTILIZAÇÃO

ESCOLHER UM LOCAL

Importante

• Não corte nem danifique o cabo de alimentação.
• Se o cabo de alimentação estiver danificado, deve ser substituído por um técnico autorizado da Electrolux.
• Em caso de anomalia (faíscas, cheiro a queimado, etc.), pare o aparelho imediatamente, desligue o cabo de alimentação e contacte um técnico autorizado da Electrolux.
• Não toque no desumidificador com as mãos húmidas.
• Não puxe o cabo de alimentação.
• A água do desumidificador não deve ser ingerida.

Cuidado

Para evitar lesões, danos no aparelho e outros danos materiais

• Não dirija o fluxo de ar para lareiras ou outras fontes de calor semelhantes, porque pode provocar labaredas e recrudescimentos.
• Não se ponha em cima do aparelho, nem coloque objetos sobre ele.
• Não pendure objetos no aparelho.
• Não coloque recipientes com líquidos sobre o aparelho.
• Desligue o desumidificador da tomada elétrica quando não pretender utilizá-lo por um longo período de tempo.
• Não utilize o aparelho sem ter o filtro de ar instalado.
• Não bloqueie nem tape a grelha de entrada de ar, a área de saída de ar e os escoadouros.
• Certifique-se de que não há outros equipamentos elétricos/eletrônicos a menos de um metro do aparelho.
• Não utilize nem guarde gases inflamáveis perto do aparelho.
• Para ser mais eficaz, o desumidificador deve funcionar numa área fechada. Feche todas as portas, janelas e outras aberturas da divisão. A eficácia do desumidificador depende da velocidade com

que a divisão vai recebendo novo carregado de humidade na divisão.

1. Coloque o desumidificador num local onde não haja restrição do fluxo de ar à frente do aparelho e à frente da grelha do lado esquerdo do aparelho.
2. Um desumidificador a funcionar numa cave não terá grande efeito de secagem em qualquer área fechada adjacente, como um armário, a não ser que exista uma adequada circulação de ar para dentro e para fora dessa área. Poderá ser necessário utilizar outro desumidificador na área fechada para se conseguir uma secagem satisfatória.
3. O desumidificador deve ficar instalado num soalho nivelado que será capaz de suportar o peso do aparelho com o balde cheio de água.
4. Deve haver mais de 30 cm de espaço livre à volta do desumidificador.

através da serpentina desumidificadora. A serpentina condensa e retira a humidade do ar, e o ar flui através da grelha de saída para a divisão, já seco e aquecido. A humidade retirada do ar é recolhida no balde que se encontra na parte da frente do desumidificador.

Este aparelho foi concebido para funcionar a uma temperatura entre 5°C (41 F) e 35°C (96 F). O aparelho não funciona corretamente ou terá um desempenho muito inferior se a temperatura estiver fora destes valores.

O circuito do compressor tem um atraso inicial automático de 3 minutos se o aparelho for desligado e ligado muito rapidamente. Isto evita o sobreaquecimento do compressor e um possível disparo do disjuntor. Certifique-se de que o balde está bem colocado; se não estiver, o aparelho não funciona.

COMO FUNCIONA

Quando o aparelho é ligado, o ventilador começa a puxar ar carregado de humidade

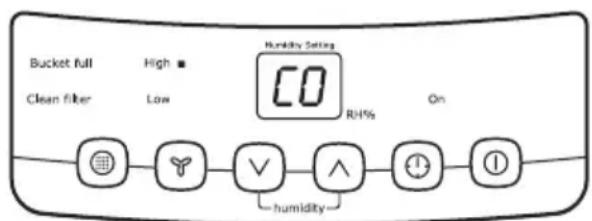

INSTRUÇÕES DE FUNCIONAMENTO

Deixe que o aparelho fique à temperatura ambiente antes de o colocar em funcionamento. Para colocar o desumidificador em funcionamento, siga estes passos: o aparelho tem de estar na vertical durante uma hora antes de ser colocado em funcionamento.

1. Ligue o cabo de alimentação a uma tomada de 220 V CA devidamente ligada à terra.

Se a luz BUCKET FULL estiver acesa, retire o balde e volte a colocá-lo para reiniciar o interruptor flutuante.

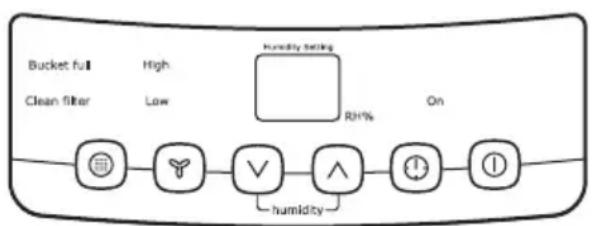

1. Para ligar o aparelho, prima o botão ON/OFF ① . O aparelho começará a funcionar no modo predefinido, que é o modo CONTÍNUO de ventilação a alta velocidade. No modo CONTÍNUO, o aparelho funciona apenas no modo CO. É recomendável deixar o aparelho trabalhar no modo CONTÍNUO durante os primeiros três ou quatro dias até desaparecerem os odores a transpiração ou humidade.

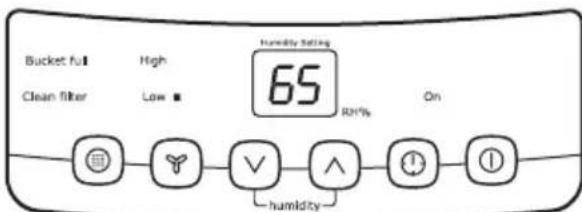

1. Após alguns dias, quando a humidade relativa tiver diminuído, prima os botões HUMIDITY ou para escolher um valor entre 35% e 85%, para fazer a divisão com um nível de humidade confortável. Os botões mudam a seleção de humidade em intervalos de 5%. Quando tiver definido a humidade desejada, o mostrador apresenta a humidade atual da divisão. Sempre que quiser voltar ao modo CONTÍNUO, prima o botão HUMIDITY para baixar a seleção de Humidade Relativa em intervalos de 5% até que o mostrador apresente CO.

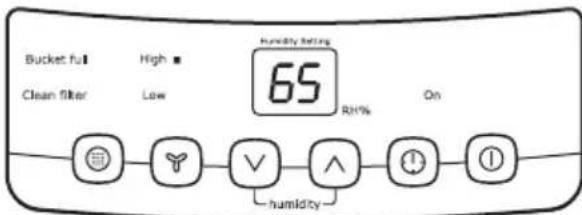

1. Também pode usar o botão da VELOCIDADE DO VENTILADOR para mudar a velocidade do ventilador para HIGH ou LOW. A luz indica a regulação que selecionou. Uma velocidade do ventilador superior acelera a eliminação de humidade.

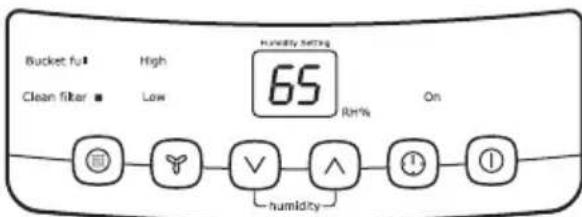

1. A luz CLEAN FILTER acende-se ao fim de 250 horas de funcionamento. Nessa altura, consulte a secção de manutenção e limpeza para retirar e limpar o filtro. Quando tiver limpo e colocado novamente o filtro, basta premir o botão FILTRO para apagar a luz.

1. A função TEMPORIZADOR permite diferir o início ou a paragem do aparelho com um período entre 0,5 e 24 horas. Se o aparelho estiver a funcionar, a seleção do Temporizador faz desligar a unidade ao fim do tempo selecionado (paragem diferida). Se o aparelho estiver desligado, a seleção do Temporizador liga o aparelho ao fim do tempo selecionado (início diferido).

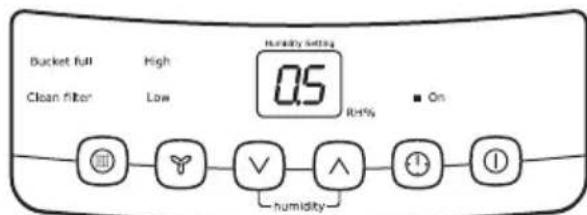

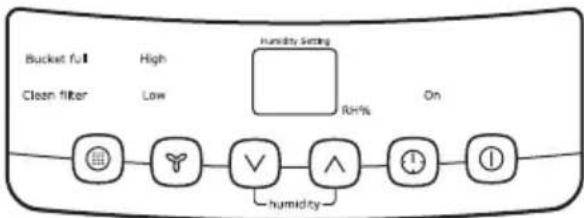

Definição do TEMPORIZADOR:

Prima o botão do TEMPORIZADOR e defina o tempo premindo ou mantendo premidos os botões ou para mudar o tempo de diferimento em intervalos de 0,5 horas até 10 horas e depois em intervalos de 1 hora até 24 horas. O controlo faz a contagem decrescente do tempo restante (8 - 7,5 - 7; etc.) até o aparelho entrar em funcionamento ou parar. No caso do Início Diferido, o aparelho mantém as últimas seleções de velocidade do ventilador e de humidade. Após definir um tempo para o TEMPORIZADOR, premir o botão do TEMPORIZADOR novamente para cancelar a função do TEMPORIZADOR. A função de Início Diferido/Paragem Diferida refere-se até o aparelho entrar em funcionamento ou parar. A partir de então, é necessário repetir os passos indicados acima.

• Antes de entrar na definição do TEMPORIZADOR, certifique-se de que o aparelho está ligado à corrente elétrica.
• Antes de entrar na definição do TEMPORIZADOR, certifique-se de que o botão HUMIDITY permite selecionar um nível de humidade para a divisão.

1. Para desligar o aparelho, prima o botão ON/OFF ①.

Códigos DE AVARIA

Se o aparelho apresentar "AS" ou "ES", isso significa um problema num sensor. Contacte um Serviço de Assistência Técnica autorizada.

RETIRAR A ÁGUA RECOLHIDA

1. Esvaziar o balde:

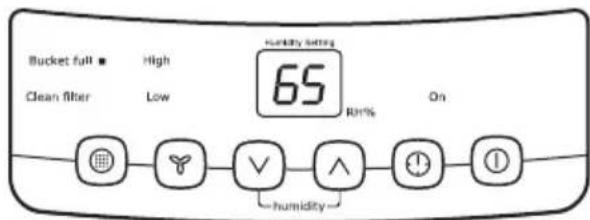

2. Quando o balde estiver cheio, o aparelho para de trabalhar e acende o indicador BUCKET FULL.

• Não desloque o aparelho nesta situação porque pode entornar água no chão.

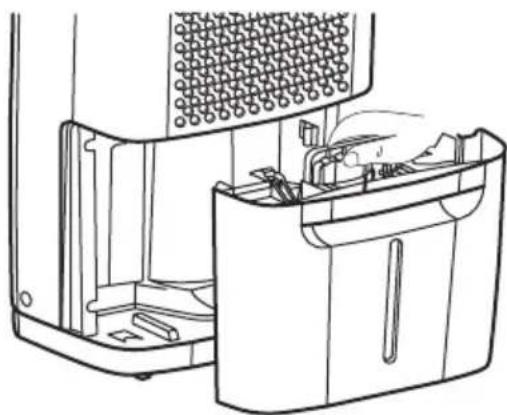

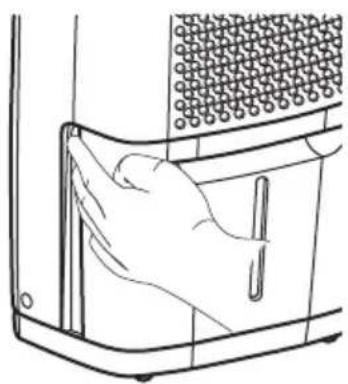

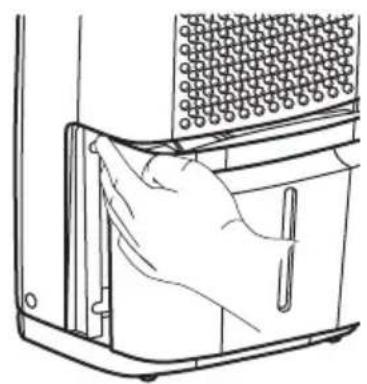

• Pressione os lados do balde com cuidado para o desencaixar do aparelho.

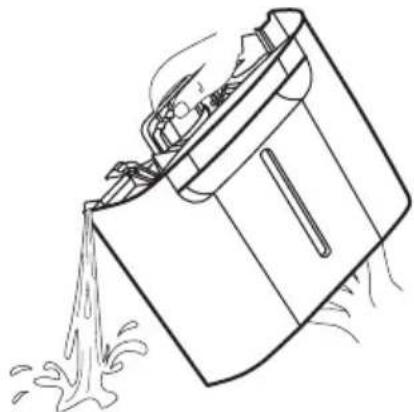

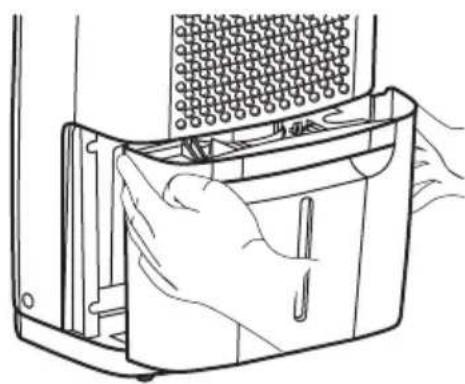

• Retire o balde como ilustrado nas imagens em baixo e esvazie-o. Volte a colocar o balde no aparelho; o aparelho voltará a funcionar assim que o balde estiver bem encaixado.
• Deve ouvir um clique de encaixe quando o balde ficar na posição correta.

! Advertência: Elimine a água do balde. Esta água não é potável e não deve ser ingerida.

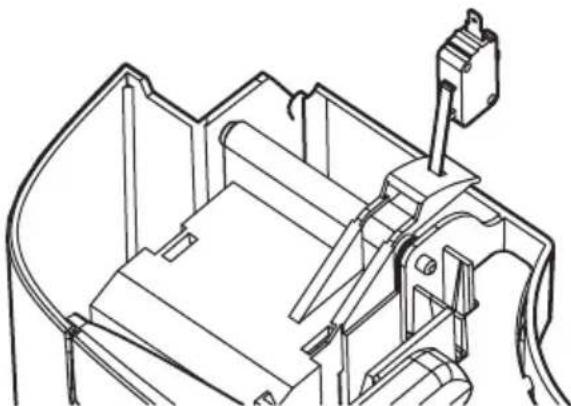

Se a luz BUCKET FULL não se apagar, verifique se o interruptor flutuante está na devida posição, como se indica no DIAGRAMA.

FUNCIONAMENTO COM ESCOAMENTO CONTÍNUO

Para o funcionamento com escoamento contínuo, necessita de uma mangueira e de um ponto de descarga de água próximo.

fig. 1 fig. 2

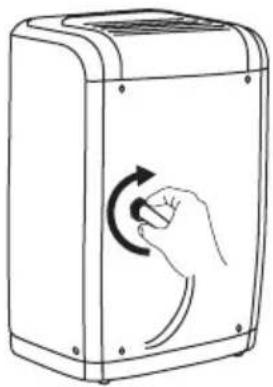

1. Desaparafuse a tampa de escoamento na parte de trás do aparelho. (fig.1)
2. Coloque a extremidade fêmea roscada da mangueira no conector de escoamento do aparelho (fig. 2).
3. Aparafuse a mangueira de jardim na parte roscada do conector. (fig.3)
4. Certifique-se de que a ligação fica firme e que não há fugas.
5. Dirija a mangueira até ao ponto de escoamento garantindo que não fica com dobras que possam impedir a passagem da água.
6. Coloque a ponta da mangueira no ponto de escoamento. (fig.4)
7. Selecione o nível de humidade e a velocidade do ventilador que desejar no aparelho para iniciar o funcionamento contínuo.

fig. 3 fig. 4

Importante

1. Verifique o ajuste entre a mangueira e o conector de escoamento. Se houver alguma fuga, substitua o vedante da mangueira e volte a apertá-la.

MANUTENÇÃO E LIMPEZA

1. Filtro
2. Em condições normais de funcionamento, deve retirar e lavar o filtro quinzenalmente.

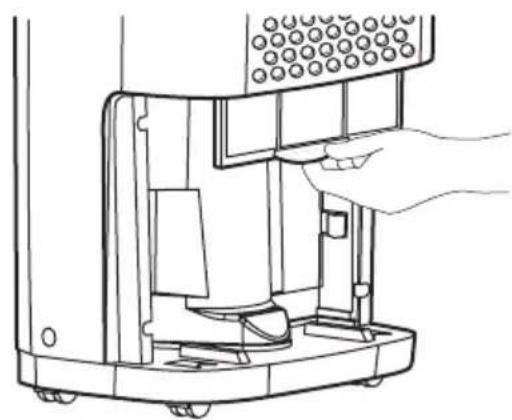

3. Para retirar o filtro, retire o balde e puxe o filtro para baixo.
4. Lave o filtro com água limpa e seque-o.
5. Volte a instalar o filtro e a colocar o balde.
6. Exterior do aparelho

- Limpe o exterior do aparelho com um pano úmido ou um pano seco e sem óleos. - Limpe a grelha com a escova de um aspirador.

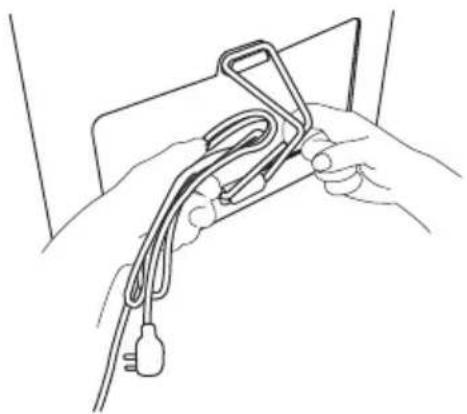

Quando não pretender usar o aparelho, desligue o cabo de alimentação e enrole-o conforme indicado para o seu modelo.

1. Se não escolher o modo de escoamento contínuo, é necessário apertar a tampa de escoamento para evitar fugas.

O QUE FAZER SE...

Antes de contactar o服务于 de assistência Tecnica, consulte esta lista. Pode poupar-lhe tempo e dinheiro. Esta lista inclui ocor-	rências comuns que não resultam de deficiências de fabrico ou materiaisarethede apa-relho.
OCORRÊNCIA SOLSUAO
O DESUMIDIFICADOR Não FUNCIONA Ficha desligada da tomada. Encaixe a fixa na tomada com firmeza.
		Fusível queimado ou disjuntor desligado no qua-dro eletrico. Substitua o fusível ou ligue o dis-juntor.
		Foi alcancado o;nível de Secure que seleccionou. O desumidificador para automaticamente quando tiver removido humidade do ar e este estiver com o;nível de humidade selecionado. Se quiser eliminar mais humidade, seleciono o modo CONTINUO com o botão de seleção da humidade. Assim que o desumidificador começar a funcional, defina a regulação que desejar.
		O balde não está bem instalado. Consulte "Reti-rar a água recolhida".
		A agua do balde atingiu o;nível predefinido. O desumidificador para automaticamente quando isto acontece. Esvazie o balde e volté a colocá- lo na devida posicao.
		O desumidificador não está ligado. Ligue-o.
		A luz BUCKET FULL está acesa. Retire o balde, esvazie a água e volté a instalá-lo correctamen-te.
O DESUMIDIFICADOR TRABALHA DEMASIADO TEMPO	Há janelas ou portas abertas para o exterior perto do desumidificador. Fecha todas as janelas eportas para o exterior.
	Aarea a desumidificar é demasiado grande.Consulte o representante para determinar se acapacidade do aparelho é adequada.
	O movimento do ar através do desumidificador está obstruído. A grelha pode estar suja. Utilize a escova de um aspirador para limpar a grelha. Consulte "Manutenção e limpeza". O desumidificador devê ficar num espaço que não restrinja o fluxo de ar que entra para a serpentina da parte de trás e o que saí pela grelha frontal.
	O desumidificador foi instalado ou colocado em funct ionamento há pouco tempo. Quanto mais humidade houver na divisão, mais tempo o desumidificador travaça.
	O desumidificador está no modo CONTÍN UO e permanecerá;neste modo. Utilize o botão de seleção do nível de humidade para definir um nível superior de %HR.
O DESUMIDIFICADOR FUNCIONA, MAS A DIVI-SÃO NÃO ESTÉ SUFICIENTEMENTE SECA.	A regulações de humidade está demasiado elevada. Prima ou rode o botão HUMIDITY para diminuir a regulações ou escolha o modo CONTÍ-NUO para obter a maior secagem.
	O desumidificador foi instalado ou colocado em funct ionamento há pouco tempo. quando mais humidade houver no ar da divisão, mais tempo demora a secá-lo.
	O desumidificador não tem espatço livre suficien-te à sua volta para funcionar correctamente. O fluxo de ar na grelha frontal está obstruído. Consulte "Escolher um local".
	A temperatura da divisão é demasiado baixa. O aparecido não terá um desempenho satisfatório se a temperatura da divisão for inferior a 5 °C (41 °F). Consulte "Condições de funconamen-to".
	Veja as Causeas na secção O DESUMIDIFICA-DOR TRABALHA DEMASIADO TEMPO.
HÁ GELO NA SERPENTINA POR CIMA DO BALDE.	O desumidificador foi ligado há pouco tempo. Isto é normal e delve-se ao liquido refrigerante a passar na serpentina. O gelo deve desaparecer dentro de 60 minutos.
	A temperatura da divisão é demasiado baixa. Todos os modelos têm um desempenho satisfa-tória com temperatas acima dos 5 °C (41 °F).
RUIDO DO VENTILADOR. há ar em movimento através do desumidificador. É um som normal.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha seletiva para a reciclagem de equipamento elétrico e eletrónico. Ao

garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorreto do produto. Para obter informações mais pormenorizadas

sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha seletiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Advertência: ESTE APARELHO

CONTÉM GÁS REFRIGERANTE ECOLÓGICO R-134A COM O.D.P. = 0 (POTENCIAL DE DESTRUIÇÃO DO OZONO). NO FINAL DA SUA VIDA

ÚTIL, DEVE SER ENTREGUE EM CENTROS DE RECOLHA ESPECIALIZADOS. SOLICITE INFORMAÇÕES AOS SERVIÇOS DE TRATAMENTO DE RESÍDUOS DO SEU MUNICÍPIO. Não liberte o gás R-134A para a atmosfera: O R-134A é um gás de efeito de estufa que contém flúor e está incluído no Protocolo de Quioto com um Potencial de Aquecimento Global (GWP) = 1300.
