XWC 71251 - Máquina de lavar INDESIT - Manual de utilização gratuito

Tipo de produto	Máquina de lavar
Marca	Indesit
Modelo	XWC 71251
Dimensões (L x A x P)	59,5 cm x 85 cm x 54 cm
Capacidade de lavagem	Até 7 kg
Velocidade de centrifugação máxima	1200 rpm
Classe energética	A+
Classe de eficiência de centrifugação	B
Pressão da água	0,05 MPa (min) - 1 MPa (max)
Volume do tambor	52 litros
Consumo anual de água	10623 litros
Consumo anual de energia	201 kWh
Nível sonoro (lavagem / centrifugação)	59 dB(A) / 80 dB(A)
Programas de lavagem	Sportswear, Escuro, Anti-odor, Delicados, Lã, Penugem, Algodão, Sintéticos, Cores, Rápido, Enxaguamento/Branqueamento, Centrifugação+Esvaziamento, Apenas esvaziamento
Opções	Rápido (9'/30'/60'), Passagem fácil, Super enxaguamento, Fim do ciclo rápido
Função especial	Push & Wash (ciclo rápido 30°C, 50 min)
Manutenção	Programa AUTO LIMPEZA, limpeza da gaveta de detergente, limpeza da bomba autolimpante, verificação da mangueira de entrada
Segurança	Indicador de porta travada, sistema de balanceamento de carga, parada automática em caso de falha
Reparabilidade	Bomba autolimpante acessível, pré-câmara para objetos pequenos, mangueira de entrada substituível

Perguntas frequentes - XWC 71251 INDESIT

Como instalar corretamente a máquina de lavar Indesit XWC 71251 ?

Remova os 4 parafusos de transporte traseiros, tape os buracos com as tampas de plástico. Coloque a máquina num piso plano e rígido, ajuste os pés dianteiros para nivelar (inclinação máx. 2°). Conecte a mangueira de entrada de água fria (pressão entre 0,05 e 1 MPa) e a mangueira de drenagem (altura entre 65 e 100 cm do chão). Ligue a uma tomada com terra adequada à potência.

Como usar a função Push & Wash ?

Pressione o botão Push & Wash por 2 segundos, mesmo que a máquina esteja desligada. O ciclo começa a 30°C com velocidade de centrifugação máxima de 1200 rpm para uma carga máxima de 3,5 kg (algodão e sintéticos). Nenhuma outra opção pode ser selecionada.

O que fazer se a máquina de lavar não ligar?

Verifique se a ficha está ligada, se não há falta de energia, se a porta está bem fechada, se o botão ON/OFF está pressionado e se a torneira de água está aberta. Pressione então START/PAUSA.

Como limpar a bomba de drenagem?

Desligue a máquina e certifique-se de que o ciclo terminou. Remova o painel frontal pressionando no centro, desaperte a tampa da bomba (sentido anti-horário). Limpe o interior e remova qualquer objeto (moedas, botões). Aperte novamente e remonte o painel.

Quais programas estão disponíveis para roupas delicadas?

O programa Delicados (programa 4) a 30°C sem centrifugação é adequado. Para seda e cortinas, adicione a opção Super enxaguamento. Use um detergente líquido especial para delicados e coloque as roupas do avesso.

Como resolver excesso de espuma?

Use um detergente adequado (para máquina de lavar) e respeite as dosagens. Se a espuma for excessiva, inicie um ciclo de enxaguamento extra ou use menos detergente. Não use detergente para lavagem à mão.

O que fazer se a máquina vibrar muito durante a centrifugação?

Verifique se os parafusos de transporte foram removidos, se a máquina está nivelada (inclinação < 2°) e se não está encostada a uma parede ou móvel. Distribua a roupa de forma equilibrada no tambor.

Como ativar o programa AUTO LIMPEZA?

O tambor deve estar vazio. Pressione simultaneamente os botões A e B (ver manual) por 5 segundos. O ciclo dura cerca de 70 minutos. Use uma pequena quantidade de detergente (10% da dose normal) ou um aditivo especial de limpeza.

Como limpar a gaveta de detergente?

Pressione a alavanca (1) e puxe a gaveta para fora (2). Lave-a com água corrente regularmente. Para uma limpeza profunda, remova o separador A/B se presente.

Qual é o consumo de energia deste modelo?

Classe energética A+. Consumo anual de energia: 201 kWh (baseado em 220 ciclos padrão). Consumo de um programa algodão 60°C carga completa: 1,133 kWh. Consumo anual de água: 10 623 litros.

MANUAL DE UTILIZADOR XWC 71251 INDESIT

Ligações hidráulicas e eléctricas

Primeiro ciclo de lavagem

Dados técnicos

Manutenção e cuidados, 64

Interromper a alimentação de água e de corrente eléctrica

Limpar a máquina de lavar roupa

Limpar a gaveta dos detergentes

Cuidados com a porta de vidro e o tambor

Limpar a bomba

Verificar o tubo de alimentação de água

Precauções e conselhos, 65

Segurança geral

Sistema de balanceamento da carga

Eliminação

XWC 71251

Descrição da máquina de lavar roupa e como iniciar um programa, 66-67

Painel de comandos

Seleccione a centrifugação

Funções

Detergentes e roupa, 70

Gaveta dos detergentes

Ciclo para branquear

Preparar a roupa

Peças especiais

Anomalias e soluções, 71

Assistência, 72

indesit

PT

! É importante guardar este livrete para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este livrete permaneça com a máquina para informar o novo proprietário acerca do seu funcionamento e das respectivas advertências. ! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança.

Desembalar e nivelar

Desembalar

1. Tire a máquina de lavar roupa da embalagem.
2. Verifique se a máquina de lavar roupa sofreu danos no transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor.

1. Tire os 4 parafusos de protecção para o transporte e a borra-chinha com o respectivo calço, situados na parte traseira (veja a figura).

2. Tape os furos com as tampas em plástico fornecidas.

3. Guarde todas as peças: se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez.

! Embalagens não são brinquedos para as crianças!

Nivelamento

1. Instale a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes, móveis nem outro.

1. Se o pavimento não for perfeitamente horizontal, para compensar qualquer irregularidade, desatarraxe ou atarraxe os pés dianteiros (veja a figura); ; o ângulo de inclinação, medido no plano de trabalho, não deve ultrapassar 2°.

Um cuidadoso nivelamento dá estabilidade à máquina e evita vibrações, ruídos e deslocamentos durante o funcionamento. Se houver tapete ou alcatifa, regule os pés De modo a que debaixo da máquina de lavar roupa haja um espaço suficiente para ventilação.

Ligações hidráulicas e eléctricas

Ligação do tubo de alimentação da água

1. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás(veja a figura). Antes de realizar esta ligação, haja a água escorrer até estar límpida.

1. Ligue o tubo de alimentação na máquina de lavar roupa atarraxando-o no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

2. Tome cuidado para o tubo não ser dobrado nem esmagado.

! A pressão hídrica da torneira deve ser entre os valores da tabela dos Dados técnicos (veja a página ao lado).

! Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado.

! Nunca utilize tubos já usados.

! Utilize aqueles fornecidos com a máquina.

Ligação do tubo de descarga

Ligue o tubo de descarga, sem dobrá-lo, a uma conduta de descarga ou a uma descarga na parede situada entre 65 e 100 cm de altura do chão;

ou coloque na beira de um lavabo ou de uma banheira, prenda na torneira a guia fornecida (veja a figura). A ponta solta do tubo de descarga não deve permanecer emergida na água.

! É desaconselhado empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Ligação eléctrica

Antes de ligar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos da legislação;
• a tomada tenha à capacidade para suportar a carga máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja ao lado);
• a tensão de alimentação seja entre os valores indicados na tabela dos Dados técnicos (veja ao lado);
• a tomada seja compatível com a ficha da máquina de lavar roupa. Se não for, substitua a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

! Depois de ter instalado a máquina de lavar roupa, o acesso à tomada eléctrica deve ser fácil.

! Não empregue extensões nem fichas múltiplas.

! O cabo não deve ser dobrado nem apertado.

! O cabo de alimentação deve ser substituído somente por técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Primeiro ciclo de lavagem

Depois da instalação, antes de usar, efectue um ciclo de lavagem com detergente mas sem roupa, defina o programa “Auto Limpeza” (veja “Limpar a máquina de lavar roupa”).

Dados técnicos
Modelo	XWC 71251
Medidas	largura 59,5 cmaltura 85 cmprofundidade 54 cm
Capacidade	de 1 a 7 kg
Ligações eléctricas	veja a placa das características técnicas colocada na máquina
Ligações hídricas	pressão máxima1 MPa (10 bars) pressão mínima0,05 MPa (0,5 bar)capacidade do tambor 52 litros
Velocidade da centrifu-gação	até 1200 rotações por minuto
Programas de controlo conforme as directivas 1061/2010 e 1015/2010	programa 8; programas de lavagem normal de algodão 60°C. programa 9; programas de lavagem normal de algodão 40°C.
CE3.	Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:- 2004/108/CE (Compatibilidade Electromagnética)- 2012/19/EU- 2006/95/CE (Baixa Tensão)

PT

Interromper a alimentação de água e de corrente eléctrica

• Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de inundação.
• Tirê a ficha da tomada eléctrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção.

Limpar a máquina de lavar roupa

• A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.
• A máquina de lavar roupa dispõe de um programa de “Auto Limpeza” das suas partes internas que deve ser efectuado sem carga alguma dentro do tambor.

O detergente (na quantidade equivalente ao 10% daquela recomendada para peças pouco sujas) ou aditivos específicos para a limpeza da máquina de lavar roupa, poderão ser utilizados como coadjuvantes no programa de lavagem. Recomenda-se efectuar o programa de limpeza a cada 40 ciclos de lavagem. Para activar o programa, pressione contemporaneamente as teclas A e B por 5 segundos (ver figura). O programa iniciará automaticamente e terá uma duração de aproximadamente 70 minutos. Para terminar o ciclo, carregar no botão START/PAUSE button.


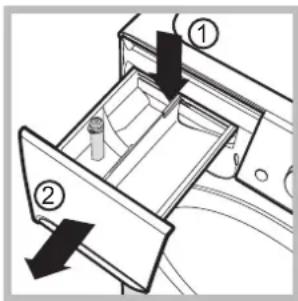

Limpar a gaveta dos detergentes

Para extrair a gaveta, pressione a lingueta (1) e puxe para fora (2) (veja a figura).

Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente.

Cuidados com a porta de vidro e o tambor

- Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis.

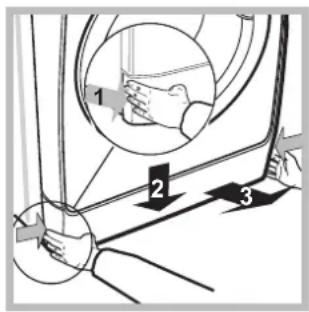

Limpar a bomba

Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entre-tanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

! Certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1. remova o painel de cobertura no lado anterior da máquina empurrando para o centro, em seguida empurre para baixo de ambos os lados e remova-o (veja as figuras).

1. desenrosque a tampa girando-a no sentido anti-horário (veja a figura). é normal que perca um pouco de água;

2. limpe o interior com cuidado;

3. enrosque outra vez a tampa;
4. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhu-ras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

! Nunca utilize tubos já usados.

! Esta máquina de lavar roupa foi projectada e fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi projectado exclusivamente para um uso doméstico.
• Este aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e conhecimentos insuficientes, caso sejam supervisionadas ou caso tenham recebido instruções adequadas em relação ao uso do aparelho de forma segura, compreendendo os perigos associados. As crianças não devem brincar com o aparelho. A manutenção e limpeza não devem ser efectuadas por crianças sem supervisão.
• Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não puxe o cabo eléctrico para tirar a ficha da tomada, pegue a ficha mesmo.
• Não abra a gaveta dos detergentes enquanto a máquina estiver a funcionar.
• Não toque a água de descarga, que poderá chegar a temperaturas altas.
• Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar.
• Verifique sempre que criança não se aproximem da máquina a funcionar.
• Durante a lavagem a porta de vidro tende a aquecer-se.
• Se for preciso deslocá-la, são precisas pelo menos duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada.
• Antes de colocar a roupa controle que o tambor esteja vazio.

Sistema de balanceamento da carga

Antes de cada centrifugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade leve-mente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um exces- sivo desequilíbrio, a máquina de lavar roupa efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balancea- mento, aconselha-se misturar peças grandes com peças pequenas.

Eliminação

• Eliminação do material de embalagem: obedeça os regulamentos locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2012/19/EU relativa aos resíduos de equipamentos eléctricos e electrónicos prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos que deixaram de ser utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente.
  O símbolo do contentor de lixo barrado com uma cruz está presente em todos os produtos para lembrar o dever de recolha selectiva.
  Para mais informações sobre o correcto desmantelamento dos electrodomésticos, contacte o serviço público especializado ou os revendedores.

Descrição da máquina de lavar roupa e como iniciar um programa

PT

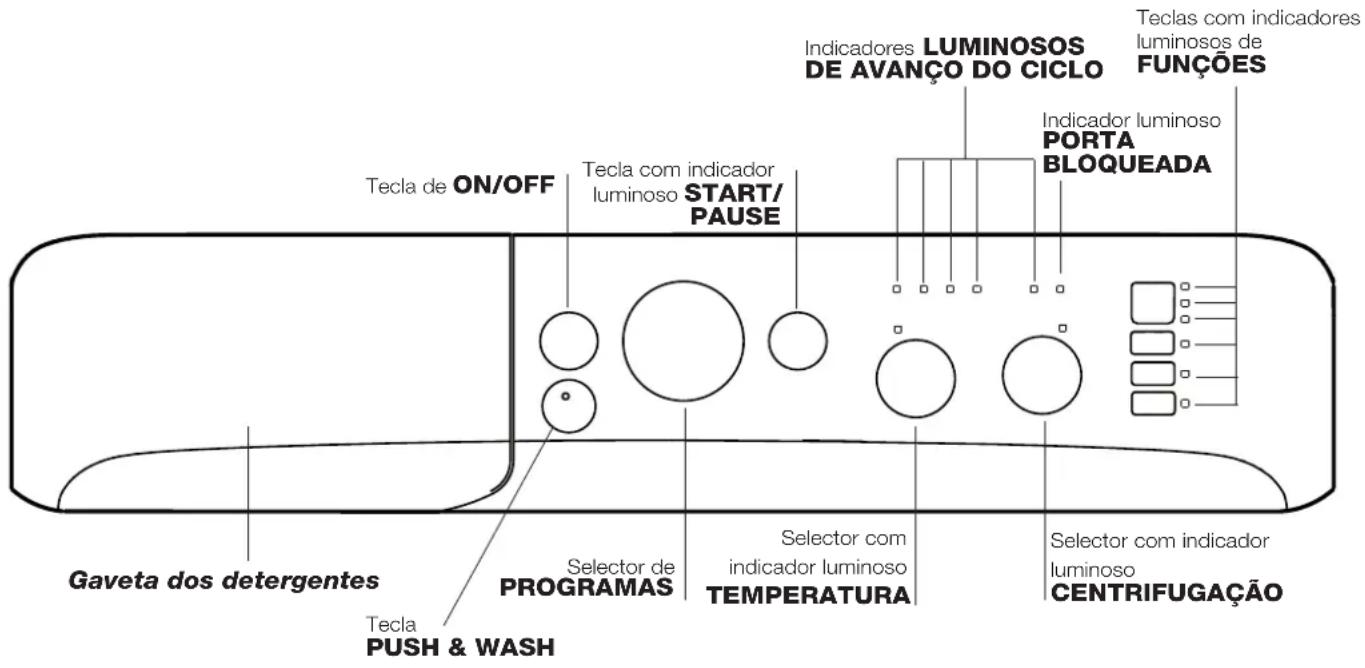

Painel de comandos

Gaveta dos detergentes: para colocar detergentes e aditivos (veja “Detergentes e roupa”).

Tecla de ON/OFF: para ligar e desligar a máquina de lavar roupa.

Tecla PUSH & WASH: (veja "Programas").

Teclas com indicadores luminosos de FUNÇÕES: para seleccionar as funções disponíveis. O indicador lumino-so correspondente à função seleccionada permanecerá aceso.

Selector com indicador luminoso TEMPERATURA: para definir a temperatura ou a lavagem a frio (veja "Personalizações").

Selector com indicador luminoso CENTRIFUGAÇÃO: para seleccionar a centrifugação ou desactivá-la (veja "Personalizações").

Tecla com indicador luminoso START/PAUSE: para activar os programas ou interrompê-los momentaneamente.

Obs.: para colocar em pausa a lavagem em curso, carregar nesta tecla, o respectivo indicador luminoso ficará intermitente com uma luz laranja enquanto aquele da fase em curso ficará aceso fixo. Se o indicador PORTA BLOQUEADA restiver apagado, será possível abrir a porta de vidro (aguarde aproximadamente 3 minutos).

Para fazer iniciar a lavagem do ponto em que foi interrom-pida, carregar novamente nesta tecla.

Modalidade de Stand by

Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão ON-OFF e aguarde até a reactivação da máquina.

Os indicadores luminosos fornecem informações importantes.

Vejamos o que significam:

Indicadores luminosos fase em curso

Uma vez seleccionado e iniciado o ciclo de lavagem de-sejado, os indicadores luminosos se acenderão progressivamente para indicar o estado de avanço:

Lavagem

Enxaguamento

Centrifugação

Descarga

Final da Lavagem

END

Teclas função e respectivos indicadores luminosos

Ao seleccionar uma função o respectivo indicador lumino- so se acenderá.

Se a função seleccionada não for compatível com o programa definido, o indicador luminoso se acenderá intermitente e a função não será activada.

2Se a opção selecionada não for compatível com a opção configurada anteriormente, a incompatibilidade será indicada com a intermitência do indicador luminoso junto com um sinal sonoro (3 bips) e será ativada apenas a segunda opção; o indicador luminoso da opção ativada ilumina-se.

Iniciar um programa

Programação rápida

1. COLOCAR A ROUPA Abrir a porta de vidro. Coloque a roupa dentro da máquina prestando atenção para não superar a carga máxima indicada na tabela dos programas na página seguinte.
2. DOSAGEM DO DETERGENTE.Extrair a gaveta e deitar o detergente nos específicos recipientes como explicado no parágrafo "Detergentes e roupa".
3. FECHAR A PORTA DE VIDRO.
4. Pressionar a tecla "PUSH & WASH" para iniciar o programa de lavagem.

Programação tradicional

1. Ligue a máquina de lavar roupa, carregando na tecla ON/OFF. Todos os indicadores luminosos se acenderão por alguns segundos, em seguida ficarão acesos os indicadores relativos às configurações do programa seleccionado e o indicador luminoso START/PAUSE ficará intermitente.
2. Coloque a roupa dentro da máquina e feche a porta.
3. Seleccione mediante o selector de PROGRAMAS o programa que desejar.

Indicador luminoso porta bloqueada

O indicador luminoso aceso indica que a porta está trancada para impedir a aberturas; para abrir a porta é necessário que o indicador luminoso se apague (aguarde aproximadamente 3 minutos). Para abrir a porta durante a realização de um ciclo, carregar no botão START/PAU-SE; se o indicador luminoso PORTA BLOQUEADA estiver apagado será possível abrir a porta.

PT

1. Seleccione a temperatura de lavagem (veja as "Personalizações").
2. Seleccione a velocidade de centrifugação (veja as "Personalizações").
3. Colocar detergentes e aditivos (veja "Detergentes e roupa").
4. Seleccionar as funções desejadas.
5. Iniciar o programa carregando na tecla START/PAUSE e o respectivo indicador luminoso permanecerá aceso fixo de cor verde. Para anular o ciclo programado, colocar a máquina em pausa carregando na tecla START/PAUSE e escolher um novo ciclo.
6. No fim do programa, irá iluminar-se o indicador END. Quando o indicador PORTA BLOQUEADA festiver apagado, será possível abrir a porta de vidro (aguarde aproximadamente 3 minutos). Retire a roupa lavada de dentro e deixe a porta entreaberta para deixar o tambor enxugar-se. Para desligar a máquina de lavar roupa, mete na tecla de ON/OFF.

Push & Wash

Esta função permite iniciar um ciclo de lavagem mesmo com a máquina desligada, sem ter de pressionar a tecla ON/OFF ou, depois de ligar a máquina, sem ter de acionar nenhuma outra tecla e/ou botão (caso contrário, o programa Push & Wash será desativado). Para iniciar o ciclo Push & Wash manter pressionado o botão durante 2 segundos. O indicador luminoso aceso indica que o ciclo foi ativado. O ciclo de lavagem é ideal para peças em algodão e sintéticos, funcionando com uma temperatura de lavagem de 30º e uma velocidade máxima de centrifugação de 1200 rotações por minuto. Carga máx. 3,5 kg. (Duração ciclo 50').

Como funciona?

1. Carregue a roupa (peças em algodão e/ou sintéticos) e feche a porta.
2. Coloque o detergente e os aditivos.
3. Inicie o programa mantendo pressionada a tecla Push & Wash durante 2 segundos. O respetivo indicador luminoso ficará verde e a porta irá bloquear-se (símbolo porta bloqueada aceso).

Obs.: No início da lavagem, a tecla Push & Wash ativa um ciclo automático para algodão e sintéticos não personalizável. Este programa não permite a possibilidade de configurar opções adicionais.

Para abrir a porta durante a realização de um ciclo automático, pressione o botão START/PAUSE; se o símbolo porta bloqueada estiver apagado, será possível abrir a porta. Pressione novamente o botão START/PAUSE para reiniciar o programa a partir do ponto em que foi interrompido.

1. No final do programa, irá acender-se o indicador END.

Tabela dos programas

Programas	Descrição do Programa	Temp. max.(°C)	Velocitàmax. (ro-tações por minuto)	Detergentes e aditivos				Carga max. (Kg)	Humidade resi-dual %	Consumo de energia kWh	Água total lt	Duraçao ciclo
				Pré-lava-gem	Lavagem	Amacla-dor	Água de Javel
Especiais
1	Sport	30° 600 -			●	●	-3	5 --	55'
2	Escuros	30° 800 -			●	●	-4	---70'
3	Anti-odor (Algodão) 60° 1000 -				●	●	-3	5 --	110'
3	Anti-odor (Sintéticos)	40° 1000 -			●	●	-3	5 --	100'
4	Delicados	30°	0 -		●	●	-1	---80'
5	Lã: Para lã, cashmere, etc.	40° 800 -			●	●	-1	5 --	70'
6	Edredões: para peças com anchimento em plumas de ganso.	30°	1000	-	●	●	-2	---	110'
Standard
7	Algodão com pré-lavagem: Peças brancas extremamente sujas.	90° 1200		●	●	●	-	7	53	2,15	86	170'
8	60°C Programas de lavagem normal de algodão 60° (1): Brancos e coloridos resistentes muito sujos.	60°(Max. 90°)	1200	-	●	●	-	7	53	1,13	52,5	180'
9	40°C Programas de lavagem normal de algodão 40° (2): Brancos pouco sujos e cores delicadas.	40° 1200 -			●	●	-7	53	1,0075		170'
10	Sintéticos: Coloridos resistentes muito sujos.	60° 800 -			●	●	-3	546	0,79	46	110'
10	Sintéticos (3): Coloridos resistentes pouco sujos.	40° 800 -			●	●	-3	546	0,56	46	100'
11	Coloridos	40° 1200 -			●	●	-	7	53	0,89	70	100'
Eco & Rápidos
12	Programas de lavagem normal de algodão 20°: Brancos pouco sujos e cores delicadas.	20° 1200 -			●	●	-7	---	170'
13	Eco Sintéticos	20° 800 -			●	●	-7	---	120'
14	Rápidos	-	800 -	-		●	-1	5 --	9'
14	Rápidos	30° 800 -			●	●	-	3	80	0,22	34	30'
14	Rápidos	60°	1000	-	●	●	-7	---60'
Parciais
	Enxaguamento/Água de Javel	-	1200	-	-	●	●	7 --	-50'
	Centrifugação + Descarga	-	1200	-	-	-	-	7	-	-	-	10'
	Apenas descarga *	-		-	-	-	-	7	-	-	-	3'

* Ao seleccionar o programa e excluindo a centrifugação, a máquina efectuará apenas a descarga.
A duração do ciclo indicada no visor ou no manual é uma estima calculada com base nas condições padrão. O tempo efectivo poderá variar a depender de vários factores, tals como a temperatura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais seleccionadas.

Para todos Test Institutes:

1) Programa de controlo segundo a directiva 1061/2010: configurar o programa 8 com uma temperatura de 60°C.

Éste ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 60°C.

A temperatura efectiva de lavagem pode ser diferente daquela indicada.

2) Programa de controlo segundo a directiva 1061/2010: configurar o programa 9 com uma temperatura de 40°C.

Este ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 40°C. A temperatura efectiva de lavagem pode ser diferente daquela indicada.

Para todos Test Institutes:

2) Programa longo para algodão: configurar o programa 9 com uma temperatura de 40°C.

3) Programa longo para sintético: configurar o programa 10 com uma temperatura de 40°C.

A temperatura pode ser diminuída até a lavagem a frio (✗)

N.B.: se o valor configurado for compatível com o programa seleccionado, o indicador luminoso do manipulo fica aceso, caso contrário, pisca e emite um sinal sonoro (3 bips).

A máquina impedirá automaticamente a configuração de uma temperatura superior à máxima prevista para cada um dos programas.

! Excepção: seleccionando o programa 8 a temperatura pode ser aumentada até a 90°.

Seleccione a centrifugação

Rodando o selector CENTRIFUGAÇÃO para seleccionar a velocidade de centrifugação do programa seleccionado.

N.B.: se o valor configurado for compatível com o programa seleccionado, o indicador luminoso do manípulo fica aceso, caso contrário, pisca e emite um sinal sonoro (3 bips).

As velocidades máximas que há para os programas são:

Programas Velocidade máxima

Algodão 1200 rotações por minuto

Sintéticos 800 rotações por minuto

Lã 800 rotações por minuto

A velocidade de centrifugação pode ser diminuída, ou excluída se seleccionar o símbolo

A máquina impedirá automaticamente a realização de uma centrifugação superior à máxima de cada um dos programas.

Funções

As várias funções de lavagem da máquina de lavar roupa possibilitam obter-se a limpeza e o branco que desejar.

Para activar as funções:

1. mete na tecla relativa à função desejada;

2. o respectivo indicador luminoso acende-se para avisar que a função está activada.

Observação: Se um indicador luminoso acender-se intermitente, significa que a respectiva função não pode ser seleccionada para o programa definido.

Rápidos

Depois de pressionar pela primeira vez, ilumina-se o ícone 9', à segunda o ícone 30' e à terceira o ícone 60'. À quarta pressão, ilumina-se novamente o ícone 9'.

! Não pode ser activada nos programas 1-2-3-4-5-6-7-8-9-10-11-12-13

Fim de ciclo rápido

Durante um programa de lavagem, na presença de determinadas condições, a pressão desta tecla permite terminar o programa de lavagem em apenas 20' em caso de necessidade, executando um breve enxaguamento e uma centrifugação máxima de 800 rotações ou inferior, se reduzida manualmente durante a fase de personalização do programa. Neste caso, a qualidade da lavagem e do enxaguamento será reduzida. Após a pressão da tecla, acende-se o respectivo indicador luminoso e o indicador luminoso que indica a fase de enxaguamento. Caso a temperatura selecionada seja maior ou igual a 40° e/ou a tecla seja pressionada durante a fase inicial do programa, a duração da opção "Fim de ciclo rápido" é maior para permitir a dissolução correcta do detergente, para não danificar os tecidos. Neste caso, o indicador luminoso da fase de enxaguamento fica intermitente e permanece fixo o indicador da lavagem, até que sejam satisfeitas as condições de ativação necessárias. Caso a duração restante do programa de lavagem seja inferior a 20' minutos, a opção é desativada.

! Não pode ser activada nos programas 2-4-5-6-14.

Engomar Fácil

Seleccionando esta função, a lavagem e a centrifugação serão oportunamente modificadas para reduzir a formação de rugas. No fim do ciclo, a máquina de lavar roupa efectuará lentas rotações do tambor; o indicador luminoso da função “Engomar Fácil” e aquele de START/PAUSE ficarão intermitentes e o indicador luminoso “END” ilumina-se. Para terminar o ciclo, carregar no botão START/PAUSE ou na tecla “Engomar Fácil”.

! Não pode ser activada nos programas 1-3-5-14-

Enxaguamento extra

Seleccionando esta função aumenta-se a eficácia da enxaguamento e garante-se a máxima remoção do detergente. É útil para quem tem a pele particularmente sensível.

! Não pode ser activada nos programas 2-4-14-

Gaveta dos detergentes

O bom resultado da lavagem depende também do emprego da dose certa de detergente: com excessos não se lava de maneira mais eficaz, mas contribui-se para formar crostas nas peças internas da máquina de lavar roupa e poluir o meio ambiente.

! Não use detergentes para lavagem à mão, porque formam espuma demais.
! Usar detergentes em pó para roupas de algodão brancas e para a pré-lavagem e para lavagens com temperatura superior aos 60°C.
! Seguir as indicações fornecidas pelo produtor na embalagem do detergente.

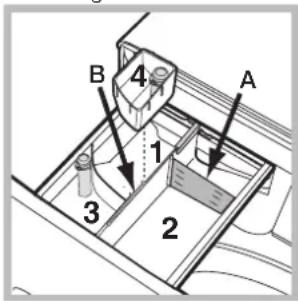

Tire a gaveta dos detergentes e deite o detergente ou o aditivo da seguinte maneira:

Gaveta 1: Detergente para pré-lavagem (em pó)

Antes de deitar detergente verifique se está colocada a gaveta adicional 4.

Gaveta 2: Detergente para lavagem (em pó ou líquido)

No caso do uso de detergente

líquido, aconselha-se usar o recipiente A fornecido com o aparelho para uma correcta dosagem. Para o uso do detergente em pó, coloque o recipiente na cavidade B.

Gaveta 3: Aditivos (para amaciar etc.)

O amaciador não deve ultrapassar o nível “máx” indicado no perno central.

gaveta adicional 4: Água de Javel

Ciclo para branquear

Insira a gaveta adicional 4, fornecida, no compartimento 1. Quando deitar lixívia, não ultrapasse o nível “máx” indicado no perno central. Para branquegar, deite a lixívia na gaveta adicional 4 e configure o programa

! A lixívia tradicional pode ser utilizada para tecidos resistentes brancos, enquanto a delicada pode ser utilizada para tecidos coloridos, sintéticos e para lã.

Preparar a roupa

• Divida a roupa em função:
• do tipo de tecido / do símbolo na etiqueta.
• as cores: separe as peças coloridas das brancas.
• Evazie as algibeiras e verifique se há botões soltos.
• Não ultrapasse os valores indicados que se referem ao peso da roupa enxuta: veja a "Tabela dos programas".

Quanto pesa a roupa?

1 lençol 400 - 500 g.
1 fronha 150 - 200 g.
1 toalha de mesa 400 - 500 g.
1 roupão 900 - 1.200 g.
1 toalha de rosto 150 - 250 g.

Peças especiais

Sport (programa 1) foi estudado para lavar tecidos de vestuário desportivo (fatos de treino, calções, etc.) pouco sujos; para obter os melhores resultados, recomenda-se não superar a carga máxima indicada na "Tabela dos programas". Recomenda-se o uso de detergente líquido, na dose adequada para a meia carga.

Escuros: utilizar o ciclo 2 para a lavagem de peças escuras. O programa foi estudado para preservar no tempo a duração das cores escuras. Para obter melhores resultados, recomenda-se o uso de detergente líquido, preferivelmente para peças escuras.

Anti-odor: utilize o programa3 para remover maus cheiros da roupa (por exemplo, fumo, suor, fritos). O programa foi estudado

para remover os maus cheiros, preservando a fibras dos tecidos. É aconselhável lavar a 40° as peças sintéticas ou cargas mistas e a 60° os tecidos em algodão resistente.

Delicados: utilize o programa para a lavagem de peças muito delicadas. É aconselhável colocar as peças do avesso antes da lavagem. Para obter melhores resultados, recomenda-se o uso de detergente líquido para peças delicadas. Para a lavagem de peças em Seda e Cortinados, selecione o educative a opção – neste caso, será possível activar também a opção “Enxaguamento Extra”); a máquina termina o ciclo com a roupa de molho e o indicador luminoso fica intermitente. Para descarregar a água e poder retirar a roupa é necessário carregar no botão START/PAUSE ou no botão.

Lã: o ciclo de lavagem “Lã” desta máquina de lavar roupa foi aprovado pela Woolmark Company para a lavagem de vestuário em lã classificado como “lavável à mão”, desde que a lavagem seja executada de acordo com as instruções indicadas na etiqueta da peça e com as indicações fornecidas pelo fabricante da máquina de lavar roupa. (M1126)

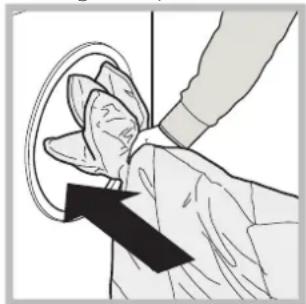

Edredões: para lavar peças com enchimento de plumas de ganso de solteiro (com peso inferior a 2 kg), travesseiros, jaquetas, utilizar o programa específico 6. Recomenda-se colocar as peças no tambor dobrando as suas pontas para dentro (veja as figuras) e de não superar os 3/4 do volume do próprio tambor. Para obter óptimos resultados de lavagem recomenda-se utilizar o detergente líquido dosado na gaveta dos detergentes.

Coloridos: utilizar o ciclo 11 para a lavagem de peças de cor clara. O programa foi estudado para preservar no tempo a luminosidade das cores.

Programas de lagem normal de algodão 20°C (programa 12) ideal para cargas de algodão sujas. Os bons desempenhos mesmo a frio, comparáveis a uma lavagem a 40°, são garantidos por uma acção mecânica que trabalha com alterações de velocidade em picos repetidos e aproximados.

Eco Sintéticos (programa 13) ideal para cargas mistas (algodão e sintéticos) de sujidade média. Os bons desempenhos de lavagem mesmo a frio são garantidos por uma acção mecânica que trabalha com alterações de velocidade em intervalos médios e determinados.

Rápidos (programa 14) permite gerir a duração do tratamento das pelas de 9' a 60'. Ao pressionar a tecla "Rápidos" correspondente é possível alterar a duração do ciclo entre 9' (refresh), 30' (lavagem), 60' (lavagem). O ciclo 9' permite refrescar a roupa utilizando apenas o amaciador; não introduza detergente na máquina. O ciclo 30' foi estudado para lavar peças pouco sujas a 30° (excluindo lã e seda), com uma carga máxima de 3 kg, em pouco tempo: dura apenas 30 minutos e permite poupar energia e tempo. O ciclo "60"' foi estudado para lavar a 60° numa hora peças em algodão resistente com um grau de sujidade médio, garantindo bons resultados de lavagem. Para peças sintéticas ou mistas, é aconselhável baixar a temperatura para 40°.

Pode acontecer que a máquina de lavar roupa não funcione. Antes de telefonar para a Assistência Técnica (veja “Assistência”), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

Anomalias:
A máquina de lavar roupa não liga.
O ciclo de lavagem não inicia.
A máquina de lavar roupa não carrega a água (o indicador luminoso da primeira fase de lavagem pisca rapidamente).
A máquina de lavar roupa carrega e descarrega água continuamente.
A máquina de lavar roupa não descarrega ou nem realiza centrifugação.
A máquina de lavar roupa vibra muito durante a centrifugação.
Da máquina de lavar roupa está a perder água.
Os indicadores luminosos das "funções" e o indicador luminiso de "START/PAUSE" piscam e um dos indicadores da "fase em curso" e de "porta bloqueada" ficam acesos fixos.
Está a formar-se demasiada espuma.
O Push & Wash não é ativado.
O programa dura muito menos do que o previsto.
Possíveis causas / Solução:

A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.

Em casa não há corrente.

A porta de vidro não está bem fechada.

O botão ON/OFF não foi pressionado.

O botão START/PAUSE não foi pressionado.

A torneira da água não está aberta.

- O tubo de alimentação de água não está ligado na torneira.

- O tubo está dobrado.

- A torneira da água não está aberta.

- Está a faltar água em casa.

- Não há suficiente pressão.

- O botão START/PAUSE não foi pressionado.

- O tubo de descarga não está instalado entre 65 e 100 cm de altura do chão (veja "Instalação").

- A ponta do tubo de descarga está imersa na água (veja "Instalação").

- Da descarga na parede não foi sangrado o ar.

Se depois destas verificações o problema não for resolvido, feche a torneira da água, desligue a máquina de lavar roupa e chame a assistência técnica. Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.

- No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente.

- Está activada a opção para completar o programa carregue na tecla START/PAUSE (veja "Personalizações").

- O tubo de descarga está dobrado (veja "Instalação").

- O tambor, no momento da instalação, não foi liberado correctamente (veja "Instalação").

- A máquina não está nivelada (veja "Instalação").

- A máquina está apertada entre móveis e parede (veja "Instalação").

- O tubo de alimentação da água não está bem enroscado (veja "Instalação").

- O gaveta dos detergentes está entupida (para limpá-la veja "Manutenção e cuidados").

- O tubo de descarga não está fixado correctamente (veja "Instalação").

- Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la.

Se a anomalia persistir, contacte a Assistência Técnica.

- O detergente não é específico para máquina de lavar roupa (deve haver a escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares).

- A dose foi excessiva.

- Depois da ligação da máquina, foi accionado um comando diferente de Push & Wash. Desligue a máquina e pressione o botão Push & Wash.

- Foi ativada a opção "Fim de ciclo rápido".

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja "Anomalias e soluções");
• Reinicie o programa para verificar se o inconveniente foi resolvido;
• Em caso negativo, contacte a o Centro de Assistência técnica autorizada no número de telefone indicado no certificado de garantia.

! Nunca recorra a técnicos não autorizados.

Comunique:

- o modelo da máquina (Mod.);

Estas informações encontram-se na placa colocada na parte traseira da máquina de lavar roupa e na parte anterior abrindo a porta de vidro.

REGULAMENTO DELEGADO (UE) N.° 1061/2010 DA COMISSÃO

Modelo	INDESIT
Código	XWC 71251 W EU
Capacidade nominal em kg de tecidos de algodão	7.0
Classe de eficiência energética numa escala de A+++ (baixos consumos) a D (altos consumos)	A+
Consumo de energia anual em kWh 1)	201.0
Consumo energético do programa algodões standard a 60°C em plena carga em kWh 2)	1.133
Consumo energético do programa algodões standard a 60° em carga parcial em kWh 2)	0.712
Consumo energético do programa algodões standard a 40° em carga parcial em kWh 2)	0.677
Consumo energético ponderado em estado de desactivação em W	0.5
Consumo energético ponderado em estado inactivo em W	8.0
Consumo de água em litros/ano 3)	10623
Classe de eficiência de secagem nuna escala de G (menos eficiente) a A (mais eficiente)	B
Velocidade máxima de centrifugação obtida 4)	1200
Grau de humidade residual 5)	53%
Duração do programa standard para tecidos de algodão 60°C em plena carga em min.	180
Duração do programa standard para tecidos de algodão 60°C em carga parcial em min.	150
Duração do programa standard para tecidos de algodão 40°C em carga parcial em min.	145
A duração do estado inactivo em min.	30
A emissão de ruído aéreo, expressa em dB(A) Re 1 pW, na lavagem 6)	59
A emissão de ruído aéreo, expressa em dB(A) Re 1 pW, na centrifugação 6)	80
Modelo de encastrar

1) Com base em 220 ciclos de lavagem dos programas de lavagem normal de algodão a 60 °C e a 40 °C em plena carga e em carga parcial, e no consumo dos modos de baixo consumo de energia. O valor real do consumo de energia dependerá do modo de utilização do aparelho.

2) O «programa de lavagem normal de algodão a 60 °C» e o «programa de lavagem normal de algodão a 40 °C» são os programas de lavagem normal a que se referem as informações no rótulo e na ficha, de que estes programas são adequados para a lavagem de roupa de algodão com grau de sujidade normal e são os programas de maior eficiência em termos de consumo combinado de energia e água **A carga parcial é a metade da carga nominal.

3) Com base em 220 ciclos de lavagem dos programas de lavagem normal de algodão a 60 °C e a 40 °C em plena carga e em carga parcia. O valor real do consumo de energia dependerá do modo de utilização do aparelho.

4) Para o programa de lavagem normal de algodão a 60 °C em plena carga ou no programa de lavagem normal de algodão a 40 °C em carga parcial, conforme o que for inferior.

5) Para o programa de lavagem normal de algodão a 60 °C em plena carga ou no programa de lavagem normal de algodão a 40 °C em carga parcial, conforme o que for maior.

6) baseada nas fases de lavagem e centrifugação no programa de lavagem normal de algodão a 60 °C em plena carga.
