MANUAL DE UTILIZADOR EXP09CN1W5 ELECTROLUX

PT AR CONDICIONADO MANUAL DO UTILIZADOR

FUNZIONAMENTO DEL TIMER:

FUNZIONAMENTO SWING:

Corte este lado para ajustarlo a la ventana

Fig. 14

FUNCIONAMIENTO DEL TEMPORIZADOR:

FUNCIONAMIENTO EN ESPERA:

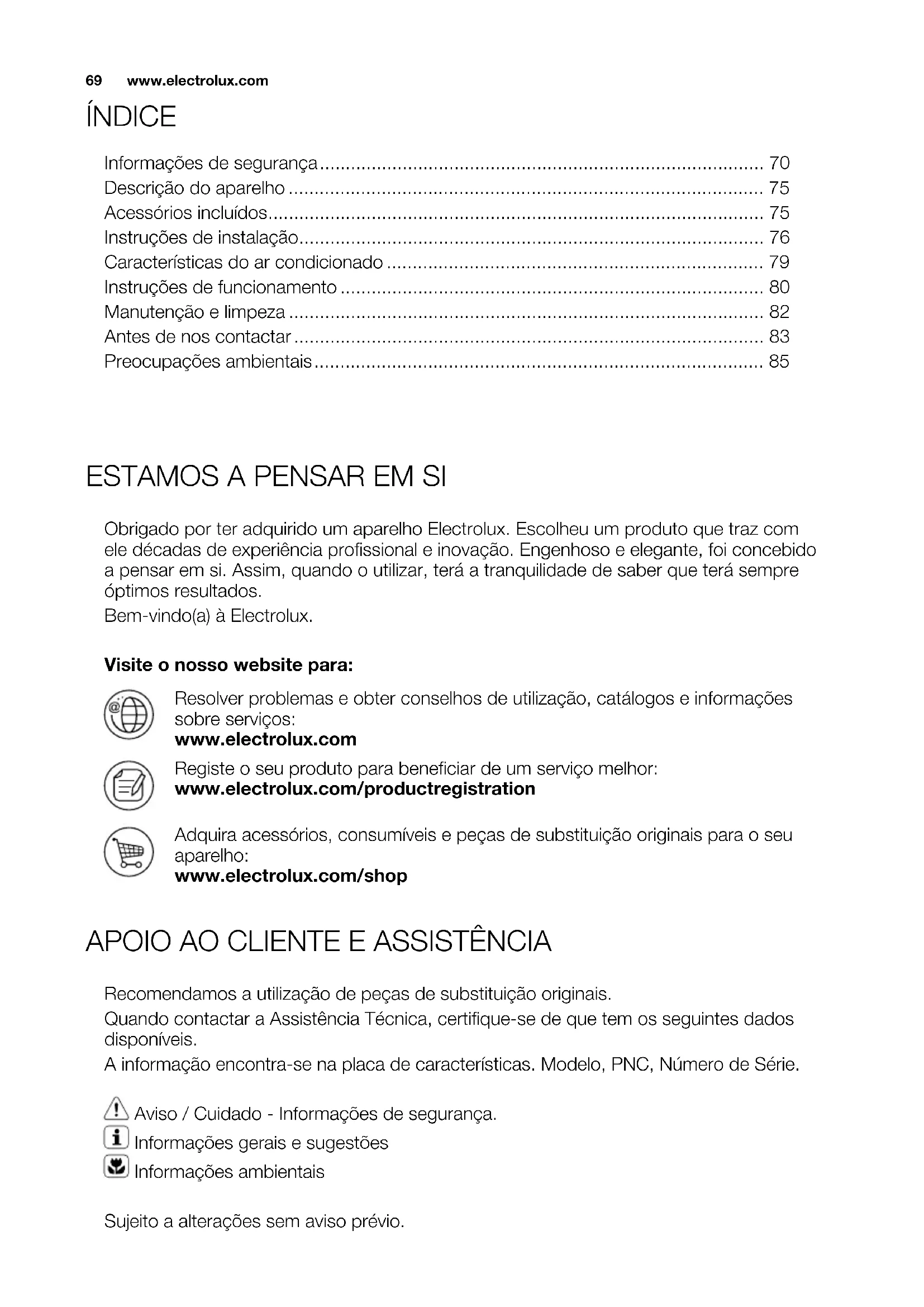

Informações de segurança....70

Descrição do aparelho 75

Acessórios incluídos.... 75

Instruções de instalação.... 76

Características do ar condicionado 79

Instruções de funcionamento 80

Manutenção e limpeza 82

Antes de nos contactar 83

Preocupações ambientais....85

ESTAMOS A PENSAR EM SI

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que terá sempre óptimos resultados.

Bem-vindo(a) à Electrolux.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços:

www.electrolux.com

Registe o seu produto para beneficiar de um serviço melhor:

Adquira acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais.

Quando contactar a Assistência Técnica, certifique-se de que tem os seguintes dados disponíveis.

A informação encontra-se na placa de características. Modelo, PNC, Número de Série.

Aviso / Cuidado - Informações de segurança.

Informações gerais e sugestões

Informações ambientais

Sujeito a alterações sem aviso prévio.

INFORMAÇÕES DE SEGURANÇA

Aviso! Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou motoras reduzidas ou falta de experiência e conhecimentos, a menos que recebam supervisão ou instrução relativamente à utilização do aparelho por uma pessoa responsável pela sua segurança.

Aviso! As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

Este manual explica como utilizar correctamente o seu novo ar condicionado. Leia este manual com atenção antes de utilizar o produto. Este manual deve ser mantido num local seguro que permita uma consulta fácil.

Cuidado! Contacte um técnico de assistência autorizado se o aparelho necessitar de alguma reparação ou manutenção.

Cuidado! Contacte um instalador autorizado para fazer a instalação deste aparelho.

Cuidado! O ar condicionado não deve ser utilizado por crianças ou pessoas doentes sem vigilância.

Cuidado! As crianças devem ser vigiadas para garantir que não brincam com o ar condicionado.

Cuidado! Existem regulamentos locais que limitam os níveis máximos de ruído que podem ser emitidos por aparelhos de ar condicionado.

Cuidado! Se for necessário substituir o cabo de alimentação, o trabalho de substituição deve ser efectuado apenas por pessoal autorizado.

Cuidado! A instalação tem de ser feita apenas por pessoal autorizado, em conformidade com as normas de cablagem nacionais (se aplicável). Uma

ligação incorrecta pode causar sobreaquecimento e incêndio.

Cuidado! Tenha cuidado para não tocar com os dedos na ventoinha quando ajustar os direcionadores horizontais.

Notas importantes

1. Não utilize o aparelho sem o filtro do ar.
2. Não utilize o aparelho perto de qualquer fonte de calor ou chama.
3. Não exponha o aparelho à luz solar directa.
4. Quando guardar ou deslocar o aparelho, mantenha-o sempre na vertical.
5. Não cubra o aparelho quando ele estiver em funcionamento, nem imediatamente após o desligar.
6. Certifique-se sempre de que a extremidade da mangueira de escoamento de água está colocada num ponto de escoamento eficaz.
7. Escoe sempre a água condensada antes de guardar o aparelho.

Cumpra as seguintes instruções para evitar ferimentos no utilizador ou terceiros e danos materiais. Uma utilização incorrecta devido ao não cumprimento das instruções pode causar ferimentos ou danos.

A gravidade dos danos é classificada pelas seguintes indicações:

Aviso! A gravidade dos danos é classificada pelas seguintes indicações:

Cuidado! Este símbolo indica a possibilidade de ferimentos ou danos materiais.

Os significados dos símbolos utilizados neste manual são os seguintes:

Este símbolo indica uma acção que nunca deve fazer

Este símbolo indica uma acção que deve fazer sempre

Aviso!

aviso significado
Ligue a ficha de alimentação correctamente	Caso contrário, pode causar choque eléctrico ou incêndio devido a sobreaquecimento.
Não active ou desactive o aparelho ligando ou desligado a ficha eléctrica.	Pode causar choque eléctrico ou incêndio devido à criação de calor
Não danifique o cabo eléctrico, nem utilize um cabo eléctrico não especificado	Isso pode causar choque eléctrico ou incêndioSe o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante ou por um agente de assistência ou pessoa igualmente qualificada, para evitar perigos.
Não altere o comprimento do cabo eléctrico, nem partilhe a tomada com outros aparelhos	Pode causar choque eléctrico ou incêndio devido à criação de calor
Não toque no aparelho se tiver as mãos molhadas ou se estiver num ambiente húmido	Pode causar choque eléctrico
Não direccione o fluxo de ar para os ocupantes da sala	Pode ser prejudicial para a saúde
Certifique-se sempre de que o aparelho está ligado à terra	A falta de uma ligação correcta à terra pode causar choque eléctrico
Não permita que entre água para as partes eléctricas	Pode causar avarias no aparelho ou choque eléctrico
Instale sempre um disjuntor e um circuito eléctrico dedicado	Uma instalação incorrecta pode causar choque eléctrico
Desligue o aparelho da corrente eléctrica se detectar ruídos ou cheiros estranhos ou fumo a sair do aparelho	Pode causar incêndio e choque eléctrico
Não utilize uma tomada eléctrica que esteja solta ou danificada	Pode causar incêndio e choque eléctrico
Não abra o aparelho durante o funcionamento	Pode causar incêndio e choque eléctrico
Mantenha todas as armas de fogo afastadas	Podem causar incêndio
Não coloque o cabo de alimentação perto de aparelhos de aquecimento	Pode causar incêndio e choque eléctrico
Não coloque o cabo de alimentação perto de gás inflamável ou combustíveis, como gasolina, benzina, diluente, etc.	Pode causar uma explosão ou incêndio
Ventile a divisão antes de utilizar o ar condicionado caso haja uma fuga de gás de outro aparelho	Pode causar explosão, incêndio e queimaduras
Não desmonte nem modifique o aparelho	Pode causar avarias e choque eléctrico

Cuidado!

atenção significado
Quando o filtro do ar estiver removido, não toque nas peças metálicas do aparelho	Podem causar ferimentos
Não limpe o ar condicionado com água A água pode entrar no aparelho e danificar o isolamento. Pode causar choque eléctrico
Ventile bem a divisão se nela existir algum fogão ou outro aparelho a gás.	Pode ocorrer um empobrecimento de oxigénio
Quando pretender limpar o aparelho, desactive-o e desligue o disjuntor	Não limpe o aparelho com ele ligado, porque pode causar incêndio e choque eléctrico ou outros ferimentos
Não coloque animais domésticos ou plantas onde fiquem expostos ao fluxode ar directo	Isso pode ser prejudicial para os animais domésticos e plantas
Não utilize o aparelho para fins especiais Não utilize este ar condicionado parapreservar dispositivos de precisão, alimentos, animais domésticos, plantas ou objectos de arte. Pode causar deterioração da qualidadee outros danos.
Desligue o aparelho e feche a janela em caso de tempestade	Se mantiver as janelas abertas, o interior da casa e os móveis podem ficar molhados
Segure na ficha quando a retirar da tomada	Pode causar choque eléctrico e outros danos
Desligueo interruptor de alimentação quando não pretender utilizar o aparelho por um longo período	Podem causar avaria no produto ou incêndio
Não coloque obstáculos pertodas entradas de ar e dentro da saída de ar	Pode causar avaria no aparelho ou acidente
Introduza os filtros sempre com firmeza. Limpe o filtro de duas em duas semanas	O funcionamento sem os filtros pode causar avaria
Não utilize detergente forte, como cera ou diluente – utilize um pano macio	A aparência pode ser deteriorada devido à alteração da cor do produto ou riscos na superfície
Não coloque objectos pesados sobre o cabo de alimentação ecertifique-se de que o cabo não fica comprimido	Existe o perigo de incêndio ou choque eléctrico
Não beba a água escoada do ar condicionado	Contém contaminantes prejudiciais para a sua saúde
Tenha cuidado ao desembalar e instalar o aparelho	As arestas afiadas podem causar ferimentos
Se entrar água para o aparelho, desligue-o na tomada e desligue o o disjuntor. Isole-o da corrente eléctrica removendo a ficha e contacte um técnico de assistência qualificado	Pode causar choque eléctrico e outros danos

Pontos a ter em conta quando utilizar o ar condicionado

Cuidado!

Avisos relativos à utilização

• Não modifique nenhuma parte deste produto.
• Não introduza qualquer objecto em nenhuma parte do aparelho.
• Certifique-se de que a alimentação eléctrica tem a voltagem correcta. Utilize apenas alimentação eléctrica de 220 - 240 V, 50 Hz, 10 A. A utilização de alimentação eléctrica com voltagem incorrecta pode resultar em danos no aparelho e incêndio.
• Utilize sempre um disjuntor ou fusível com a amperagem correcta. Nunca utilize arames, pinos ou outros objectos em vez de um disjuntor ou fusível.
• Se observar algo de anormal no ar condicionado (por exemplo, cheiro a queimado), desactive-o imediatamente e desligue-o da alimentação eléctrica.

Cuidado!

Aviso relativo ao cabo de alimentação

• Esta ficha eléctrica tem de ser ligada numa tomada de parede adequada. Não a utilize com quaisquer cabos de extensão.
• Introduza a ficha na tomada eléctrica com firmeza e certifique-se de que não fica solta.
• Não puxe, não deforme, nem modifique o cabo de alimentação, nem o coloque dentro de água. Puxar ou utilizar incorrectamente o cabo de alimentação pode resultar em danos no aparelho e choque eléctrico.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um agente de assistência ou pessoa igualmente qualificada, para evitar perigos. Utilize apenas o cabo de alimentação

especificado pelo fabricante para a substituição.

- O aparelho tem de ficar ligado à terra. Este aparelho está equipado com um cabo que possui fio de terra. A ficha tem de ser ligada numa tomada eléctrica devidamente instalada e ligada à terra.

Ficha

Patilha de terra

- Este aparelho está equipado com um cabo que possui um fio de terra ligado ao pino de terra. A ficha tem de ser ligada numa tomada eléctrica devidamente instalada e ligada à terra. Nunca corte nem remova o pino quadrado de ligação à terra desta ficha.

pino quadrado de terra

Ficha

Precauções durante a utilização

• Ventile a divisão periodicamente durante a utilização, especialmente se utilizar aparelhos a gás na mesma divisão em que utiliza o ar condicionado.
• Certifique-se de que o aparelho está desactivado e desligue o cabo de alimentação antes de efectuar qualquer acção de manutenção ou limpeza.
• Não verta água directamente sobre o aparelho. A água pode causar choque eléctrico e danos no equipamento.

• Deve escoar o ar condicionado sempre que o deslocar (consulte a página 19). Se ficar alguma água no reservatório, poderá derramá-la durante a deslocação.

• Para garantir um escoamento correcto, a mangueira de escoamento não deve ter dobras e não deve ficar mais elevada do que o aparelho quando ele estiver a funcionar no modo de desumidificação. Caso contrário, a água escoada pode verter para a divisão.

• A temperatura em torno da mangueira de escoamento não deve estar abaixo do ponto de congelação quando o aparelho estiver em funcionamento. A água escoada poderá congelar dentro da mangueira e provocar o transbordamento de água do aparelho para a divisão.
• Não bloqueie a saída de ar com obstáculos. O desempenho do arrefecimento poderá diminuir ou desaparecer totalmente.
• Providencie um dispositivo de corrente residual (diferencial) para protecção contra choque eléctrico, de acordo com os regulamentos eléctricos locais em vigor.
• A exposição directa ao fluxo de ar por um período prolongado pode ser prejudicial para a sua saúde. Não exponha pessoas, animais ou plantas directamente ao fluxo de ar por períodos prolongados.
• Não utilize este ar condicionado para fins especiais não especificados (por exemplo, preservar dispositivos de precisão, alimentos, animais domésticos, plantas e objectos de arte). Se for utilizado para esses fins, poderá danificar esses bens.

Notas sobre o funcionamento

- O compressor poderá demorar até 3 minutos para reiniciar o arrefecimento. Se desligar o ar condicionado e voltar a ligá-lo imediatamente, aguarde até três minutos para que o compressor reinicie o arrefecimento.

O aparelho possui um dispositivo electrónico que mantém o compressor desligado durante três minutos por motivos de segurança.

• Na eventualidade de uma falha de corrente durante o funcionamento, aguarde 3 minutos antes de voltar a ligar o aparelho. Ligue o aparelho quando a corrente voltar a ser restabelecida. Se o corte tiver durado menos de três minutos, aguarde pelo menos três minutos antes de voltar a ligar o aparelho. Se voltar a ligar o ar condicionado antes de terem decorrido três minutos, o dispositivo de protecção mantém o compressor desligado. Este dispositivo de protecção impede o arrefecimento durante cerca de 5 minutos. A configuração anterior é cancelada e o aparelho volta à configuração inicial.
• Funcionamento com baixa temperatura ambiente: O aparelho está a congelar? É possível que ocorra congelamento se regular o aparelho para perto de 18 °C com temperatura ambiente baixa, especialmente durante a noite. Nestas condições, uma descida de temperatura pode fazer com que o aparelho congele. Regule o aparelho para uma temperatura superior para evitar que ele congele.
• O modo de desumidificação aumenta a temperatura ambiente. O aparelho gera calor quando está no modo de desumidificação e a temperatura na divisão aumenta. É emitido ar quente pela saída de ar, mas isso é normal e não indica que o aparelho tenha algum problema.
• No modo de arrefecimento, o ar condicionado emite o ar quente gerado para fora da divisão através do tubo de escape. Esta emissão de ar para fora da divisão provoca a entrada de uma quantidade equivalente por quaisquer aberturas que existam na divisão.

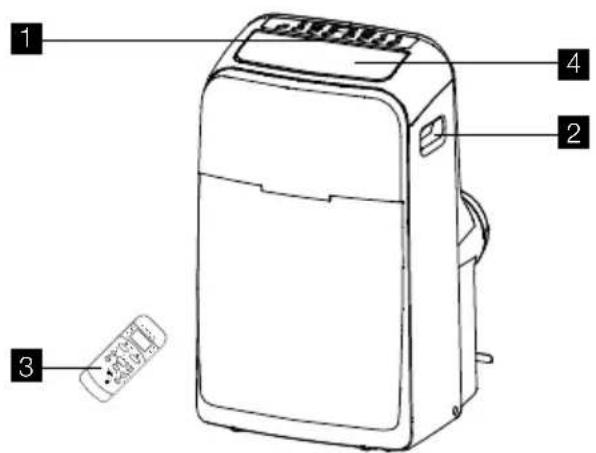

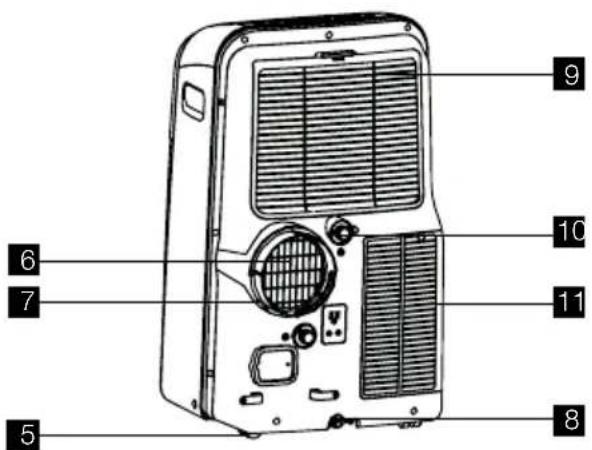

DESCRIÇÃO DO APARELHO

1 2 3 4

1 PAINEL DE CONTROLO
2 PEGA DE TRANSPORTE (AMBOS OS LADOS)
3 CONTROLO REMOTO
4 DESCARGA DE AR PARA O INTERIOR
5 RODA
6 SAÍDA DE AR DE ESCAPE

7 ADAPTADOR DE ESCAPE A
8 SAÍDA DE ESCOAMENTO DO TABULEIRO INFERIOR
9 ENTRADA DE AR
10 SAÍDA DE ESCOAMENTO DE DESUMIDIFICAÇÃO
11 ENTRADA DE AR

Fig. 1

ACESSÓRIOS INCLUÍDOS

PEÇA NOME DA PEÇA: QUANTIDADE:
	Tubo de saída 1 unid.
	Adaptador A (aparelho/tubo de saída) 1 unid.
	Adaptador B (janela/tubo de saída) 1 unid.
	Kit para janela deslizante 1 conjunto
	Vedante de espuma em J 3 unid.
	Controlo remoto 1 unid.
	Pilha (controlo remoto) 2 unid.
	ADAPTADOR DE PAREDE (PARA MONTAGEM PERMANENTE)	1 unid.
	BUCHA DE PAREDE 4 unid.
	PARAFUSOS	4 unid.
	Parafuso de 1/2"	4 unid.
	Parafuso de 3/4"	2 unid.
	Parafuso de 1/2" com cabeça hexagonal	2 unid.
	Bloqueio de segurança	1 unid.
	Cobertura de protecção (opcional para alguns modelos)	1 unid.

Fig. 2

- Verifique se a embalagem inclui todos os acessórios e consulte as instruções de instalação para saber como utilizá-los.

INSTRUÇÕES DE INSTALAÇÃO

Descarga de ar quente de escape No modo FRIO, o aparelho tem de ser colocado perto de uma janela ou outra abertura para que o ar quente de escape possa ser conduzido para o exterior. Comece por colocar o aparelho num piso plano, perto de uma tomada eléctrica e certifique-se de que o espaço num raio de 30,5 cm em tomo dele fica livre.

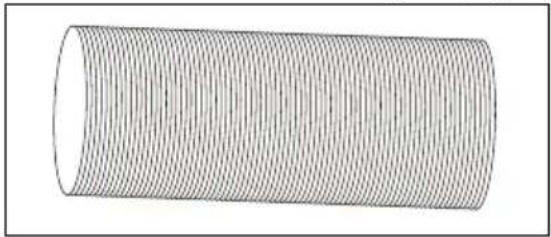

1. Retire o tubo da embalagem. (Fig. 3).

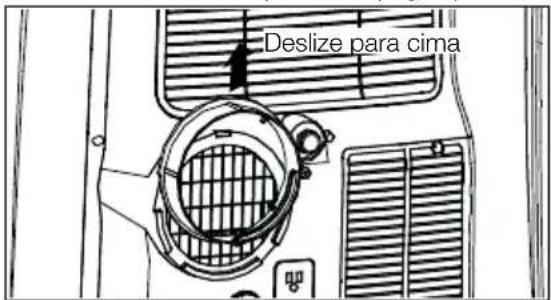

1. Deslize o adaptador A para cima para o remover do aparelho (Fig. 4).

Deslize para cima

Fig. 4

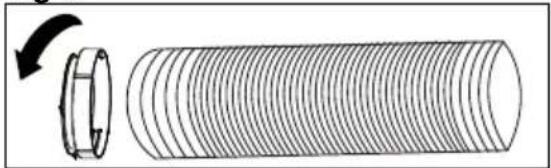

1. Estique um dos lados do tubo (Fig. 5) e enrosque-o no adaptador A (Fig. 6).

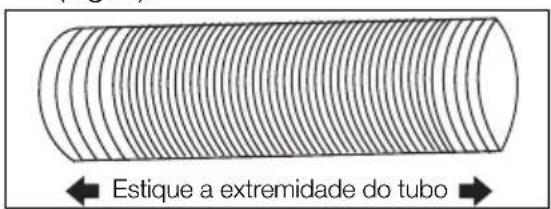

Estique a extremidade do tubo

Fig. 5

Janela vertical Kit deslizante para janela Mínimo: 67,5 cm (26,6") Máximo: 123 cm (48,5")

Fig. 9a

Janela horizontal Kit deslizante para janela Mínimo: 67,5 cm (26,6") Máximo: 123 cm (48,5)

Fig. 9b

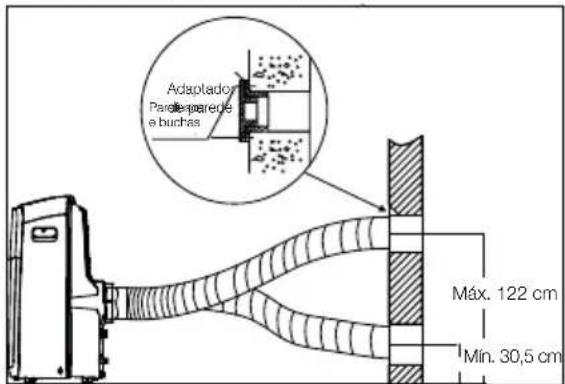

DESCARGA POR PAREDE

Monte o adaptador de parede directamente numa conduta para o exterior devidamente instalada. (Normalmente, é uma conduta em alumínio com tampa no exterior. Consulte um especialista para obter uma instalação correcta.) Utilize buchas e parafusos para fixar. (Fig. 10) Fixe o tubo no adaptador de parede.

Adaptadora Parole-parede e buchas Máx. 122 cm Min. 30,5 cm

Fig. 10

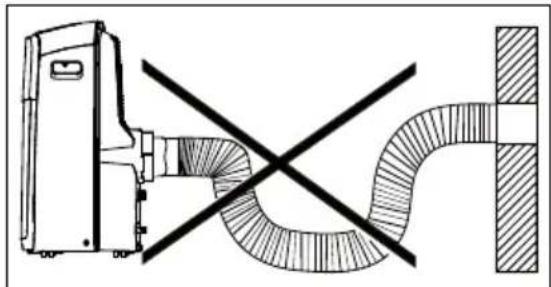

O tubo pode ser esticado do comprimento inicial de 38,1 cm até 139,7 cm, mas recomendamos que mantenha o comprimento no mínimo necessário. Certifique-se também de que o tubo não fica com curvas apertadas ou arqueamentos. (Fig. 11)

Instalação numa janela de caixilho vertical

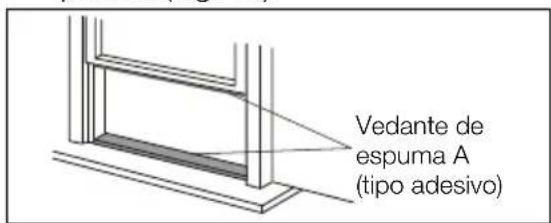

1. Corte os vedantes de espuma (tipo adesivo) com os comprimentos adequados e fixe-os na janela e no peitoril. (Fig. 12)

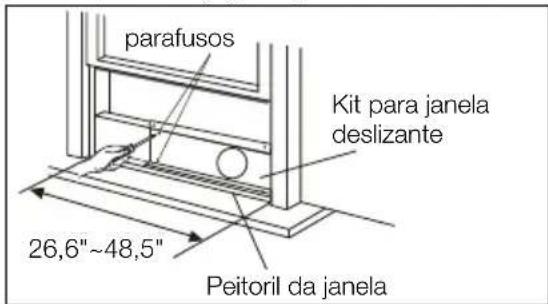

1. Abra a janela e coloque o kit para janela deslizante no peitoril da janela (Fig. 13). Fixe o kit para janela deslizante no peitoril da janela. Ajuste o comprimento do kit para janela deslizante à largura da janela. Aperte os dois parafusos do kit para janela deslizante. Observe a Fig. 13. Corte o kit para janela deslizante ajustável se a largura da janela for inferior a 67,56 cm (Fig. 14).

parafusos Kit para janela deslizante 26,6"~48,5" Peitoril da janela

Fig. 13

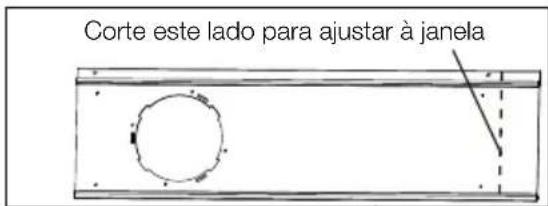

Corte este lado para ajustar à janela

Fig. 14

1. Feche a janela e ajuste-a com firmeza ao kit para janela deslizante. (Fig. 15)
2. Utilize dois parafusos de 1/2" para fixar o kit para janela deslizante à janela. (Fig. 15)
3. Fixe o kit para janela deslizante no peitoril da janela (Fig. 15).

A: Para janelas de madeira: Utilize parafusos de 3/4" para fixar. B: Para janelas de PVC: Utilize parafusos de 1/2" com cabeça hexagonal para fixar.

Parafusos de 1/2" Kit para janela deslizante Parafusos de 3/4" ou de 1/2" com cabeça hexagonal Peitoril da janela

Fig. 15

1. Para fixar a parte inferior da janela, fixe a esquadria de bloqueio com um parafuso de 12,7 mm (1/2") conforme ilustrado (Fig. 16).

NOTA: Como é difícil bloquear janelas de PVC com a esquadria de bloqueio, pode deixar a janela apenas assente.

1. Corte o vedante de espuma com comprimento adequado e vede a folga entre a parte móvel da janela e a parte fixa (exterior) da janela, como ilustrado na Fig. 17.

Instalação numa janela de caixilho horizontal

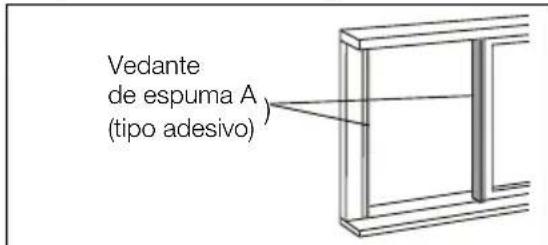

1. Corte os vedantes de espuma (tipo adesivo) com os comprimentos adequados e fixe-os na moldura da janela. Observe a Fig. 18.

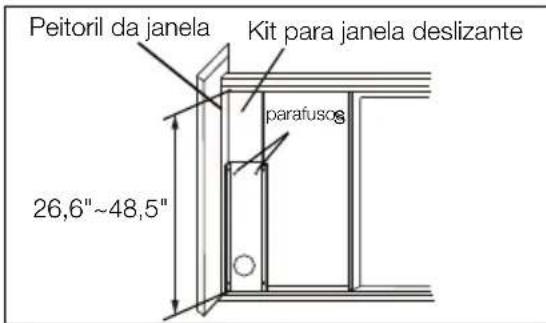

1. Abra a janela e coloque o kit deslizante no peitoril da janela. Observe a Fig. 19. Fixe o kit para janela deslizante no peitoril da janela. Ajuste o comprimento do kit para janela deslizante à altura da janela. Aperte os dois parafusos do kit para janela deslizante. Observe a Fig. 19. Corte o kit para janela deslizante ajustável se a altura da janela for inferior a 67,56 cm (Fig. 14).

Peitoril da janela Kit para janela deslizante parafusos 26,6"~48,5"

Fig. 19

1. Feche a janela e ajuste-a com firmeza contra o kit para janela deslizante. (Fig. 20)

2. Utilize dois parafusos de 1/2" para fixar o kit para janela deslizante à janela. (Fig. 20)

3. Utilize dois parafusos de 3/4" para fixar o kit para janela deslizante ao peitoril janela. (Fig. 20)

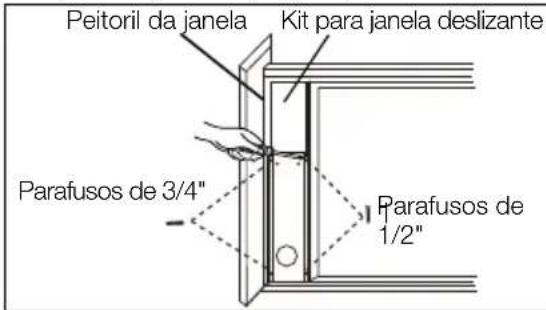

Peitoril da janela Kit para janela deslizante Parafusos de 3/4" Parafusos de 1/2"

Fig. 20

1. Corte o vedante de espuma com comprimento adequado e vede a folga entre a parte interior da janela e a parte exterior da janela, como ilustrado na Fig. 21.

2. Para fixar a parte deslizante da janela, fixe a esquadria de bloqueio com um parafuso de 12,7 mm (1/2") conforme ilustrado (Fig. 22).

Vedante de espuma

Fig. 21

CARACTERÍSTICAS DO AR CONDICIONADO

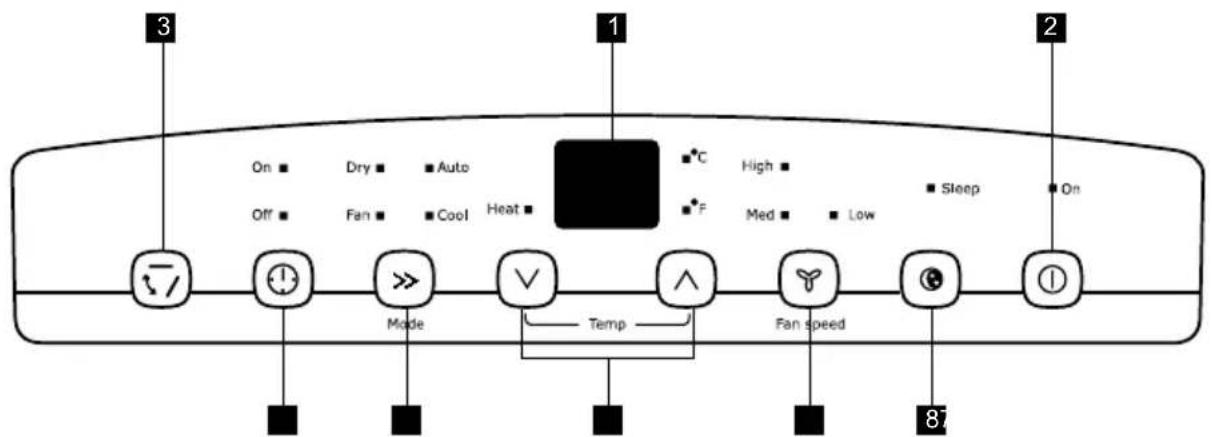

PAINEL DE CONTROLO

3 1 2 On ■ Dry ■ Auto Off ■ Fan ■ Cool Heat ■ High ■ °F ■ Med ■ Low Sleep On Made Temp Fan speed 87

Fig. 23

1 INDICA TEMPERATURA/TEMPO
2 LIGA/DESLIGA O APARELHO
3 BOTÃO DE OSCILAÇÃO
4 ACTIVA O TEMPORIZADOR
5 SELECCIONA O MODO

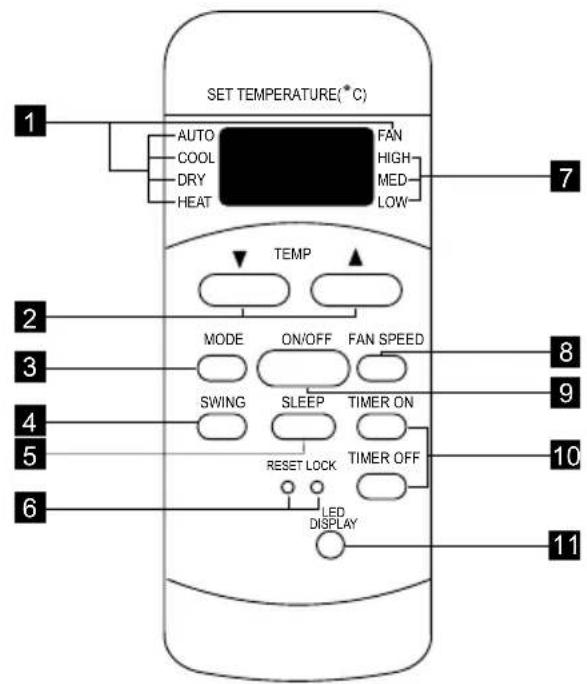

CONTROLO REMOTO

SET TEMPERATURE(*°C) AUTO COOL DRY HEAT FAN HIGH MED LOW TEMP MODE ON/OFF FAN SPEED SWING SLEEP TIMER ON RESET LOCK TIMER OFF LED DISPLAY 1 2 3 4 5 6 7 8 9 10 11

Fig. 24

1 INDICADOR DE MODO
2 BOTÕES DE CONTROLO DA TEMPERATURA/TEMPORIZADOR
3 SELECTOR DE MODO
4 BOTÃO DE OSCILAÇÃO
5 BOTÃO SLEEP (NOITE)

6 AJUSTA TEMPERATURA OU TEMPO
7 SELECCIONA A VELOCIDADE DO VENTILADOR
8 MODO SLEEP (NOITE)

6 BOTÕES REPOSIÇÃO + BLOQUEIO
7 VELOCIDADE DO VENTILADOR SELECCIONADA
8 SELECTOR DA VELOCIDADE DO VENTILADOR
9 BOTÃO ON/OFF (LIGAR/DESLIGAR)
10 BOTÕES DO TEMPORIZADOR
11 BOTÃO DO INDICADOR LED

Tamanho da pilha: AAA

Aviso: Não misture pilhas usadas com pilhas novas. Não misture pilhas alcalinas com pilhas normais (carbono-zinco) ou recarregáveis (níquel-cádmio).

NOTA

O botão RESET (Reposição) serve para repor as definições iniciais de fábrica. O botão LOCK (Bloqueio) serve para bloquear o teclado e impedir que as definições sejam alteradas. O visor do controlo remoto apresenta o símbolo da chave; prima o botão LOCK novamente para desbloquear. Utilize um arame para premir estes botões.

INSTRUÇÕES DE FUNCIONAMENTO

NOTA

As instruções seguintes dizem respeito ao Painel de Controlo, mas também se aplicam ao Controlo Remoto.

MODO DE REFRIGERAÇÃO:

Neste modo, é NECESSÁRIO colocar o tubo de saída.

1. Prima o botão MODE (Modo) até que o indicador “Cool” (Refrigeração) acenda.
2. Prima os botões de temperatura "VΛ" para seleccionar a regulação que desejar.
3. Prima o botão FAN (Ventilador) para seleccionar a velocidade desejada.

MODO DE AQUECIMENTO: (em alguns modelos) Neste modo, é NECESSÁRIO colocar o tubo de saída.

1. Prima o botão MODE (Modo) até que o indicador "Heat" (Aquecimento) acenda.
2. Prima os botões de temperatura "VΛ" para seleccionar a regulação de calor que desejar.
3. Prima o botão FAN (Ventilador) para seleccionar a velocidade desejada.
4. Ligue a mangueira de escoamento. Consulte a secção “Escoamento”.

MODO DE SECAGEM:

Neste modo, não é necessário utilizar o tubo de saída de ar, MAS é necessário escoar a água recolhida. Consulte a secção “Escoamento”.

1. Prima o botão MODE (Modo) até que o indicador "Dry" (Secagem) acenda.
2. O ventilador funciona a baixa velocidade e o visor indica a temperatura ambiente.
3. Mantenha as portas e as janelas fechadas para obter o melhor efeito.

MODO AUTO:

Neste modo, tenha sempre o tubo de saída de ar instalado.

Quando regular o ar condicionado para o modo AUTO, ele selecciona automaticamente o arrefecimento, aquecimento (não aplicável aos modelos que só fazem arrefecimento) ou apenas ventilador, dependendo da temperatura seleccionada e da temperatura ambiente. O ar condicionado controla a temperatura ambiente automaticamente à volta da temperatura seleccionada por si. No modo AUTO, não é possível seleccionar a velocidade do ventilador.

MODO DE VENTILADOR:

Neste modo, não é necessário utilizar o tubo de saída de ar ou a mangueira de escoamento. No entanto, se quiser remover ar viciado ou fumarento da sala, instale o tubo de saída de ar conforme descrito na secção "EXAUSTÃO DO AR QUENTE".

1. Prima o botão MODE (Modo) até que o indicador "Fan" (Ventilador) acenda.
2. Prima o botão FAN (Ventilador) para seleccionar a velocidade do ventilador desejada.
3. O ventilador funciona à velocidade seleccionada e o visor indica a temperatura ambiente.

FUNCIONAMENTO COM TEMPORIZADOR:

Pode definir um tempo para paragem e um tempo para arranque, com a unidade ligada ou desligada. Quando a unidade está ligada, prima o botão TIMER (Temporizador) uma vez para definir o tempo para paragem; a luz “Timer off” (Desactivação por temporizador) acende; toque ou mantenha premida a seta para CIMA (V) ou a seta para BAIXO (A) para mudar o tempo para paragem em passos de 0,5 horas até 10 horas e depois passos de 1 hora até 24 horas. Em seguida, prima o botão TIMER (Temporizador) para confirmar a definição (o controlo confirma a definição automaticamente após 5 segundos) e avance para a definição do tempo para arranque. Utilize o procedimento descrito acima para definir o tempo para arranque. Se não necessitar de definir um tempo para arranque, prima o botão TIMER novamente para sair. Após 5 segundos, o controlo muda automaticamente o conteúdo do visor para a indicação de temperatura.

Se desejar verificar o tempo restante, prima o botão TIMER. O funcionamento com arranque diferido utiliza automaticamente o modo, a temperatura e a velocidade do ventilador que estavam seleccionados anteriormente.

Para activar a função de Temporizador com o aparelho desligado, prima o botão TIMER para definir o tempo para arranque e defina depois o tempo para paragem conforme descrito acima.

Para cancelar a configuração do temporizador, basta tocar em (V) ou (A) para mudar o temporizador para 0.0.

FUNCIONAMENTO SLEEP (NOITE):

Neste modo, a temperatura seleccionada aumenta 1 °C após a selecção deste modo de funcionamento. A temperatura aumenta depois mais 1 °C passados outros 30 minutos. Esta nova temperatura será mantida durante

7 horas, após as quais o aparelho volta à temperatura seleccionada inicialmente. Isto termina o modo “Sleep” e o aparelho continua a funcionar conforme inicialmente programado. O modo “Sleep” pode ser cancelado em qualquer momento durante o funcionamento premindo o botão “Sleep” novamente.

Nota: Esta função não está disponível nos modos FAN (Ventilador) e DRY (Secagem).

FUNCIONAMENTO COM OSCILAÇÃO:

Quando ligar o aparelho, o direcionador do ar oscila e pára num determinado ângulo. Pode premir o botão SWING (Oscilar) para que o direcionador do ar oscile automaticamente. Prima o botão SWING (Oscilar) novamente para que o direcionador do ar pare no ângulo que desejar.

CÓDIGO DE AVARIA:

Se o visor apresentar “E1”, isso significa uma avaria no sensor da temperatura ambiente. Contacte a assistência técnica.

regulação de temperatura/temporizador

Se o visor apresentar “E2”, isso significa uma avaria no sensor da temperatura do evaporador. Contacte a assistência técnica.

regulação de temperatura/temporizador

Se o visor apresentar “E3”, isso significa uma avaria no sensor da temperatura do condensador. Contacte a assistência técnica.

regulação de temperatura/temporizador

Se o visor apresentar “E4”, isso significa uma avaria de comunicação do painel do visor. Contacte a assistência técnica.

regulação de temperatura/temporizador

Se o visor apresentar “P1”, isso significa que o tabuleiro inferior está cheio. Desloque o aparelho cuidadosamente para um local onde possa realizar o escoamento, remova o tampão de escoamento inferior e deixe que a água escoe. Reinicie o aparelho e espere que o símbolo “P1” desapareça. Se o erro persistir, contacte a assistência técnica.

regulação de temperatura/temporizador

ESCOAMENTO:

1. No modo de desumidificação, é necessária uma mangueira (vendida separadamente) para escoar a água condensada do aparelho. Remova o tampão de borracha do conector para a mangueira e fixe a mangueira no conector conforme ilustrado na Figura 25.

A mangueira pode:

A. Descarregar para um ralo que esteja mais baixo do que o aparelho.
B. Ser ligada a uma bomba de condensados (vendida separadamente).

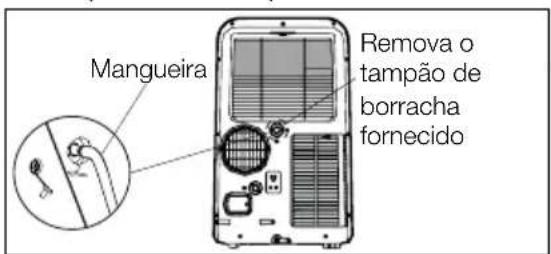

Mangueira Remova o tampão de borracha fornecido

1. No modo de aquecimento, é necessário ter uma mangueira de escoamento ligada na parte de trás do aparelho, como ilustrado na Figura 26.

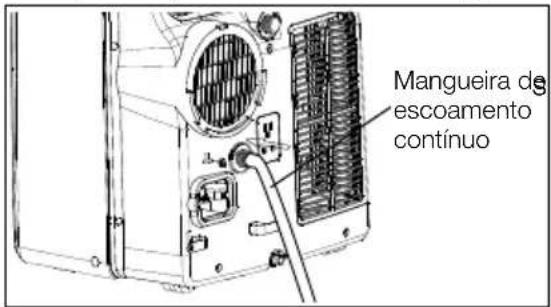

Mangueira de escoamento continuo

Informações adicionais que deve conhecêr

Agora que já sabe utilizar o aparelho, deve conhecer outras características do seu funcionamento.

• O circuito de arrefecimento ("Cool") tem um atraso inicial automático de 3 minutos se o aparelho for desligado e ligado rapidamente. Isto evita o sobreaquecimento do compressor e um possível disparo do disjuntor. O ventilador continua a funcionar durante este tempo.
• O sistema de controlo mantém a temperatura definida dentro de 1 °C entre 17 °C e 30 °C (62 °F e 86 °F).
• O sistema de controlo pode apresentar a temperatura em graus Fahrenheit ou Celsius. Para alternar entre as duas escalas de temperatura, prima e mantenha premidos os botões "TEMP" para cima (A) e para baixo (V) ao mesmo tempo durante 3 segundos.
• O aparelho mantém a configuração durante um corte de corrente eléctrica e volta a ela quando a corrente for restabelecida.

MANUTENÇÃO E LIMPEZA

Limpe o ar condicionado regularmente para o manter com aspecto de novo.

Não se esqueça de desligar o aparelho da corrente eléctrica antes de o limpar, para evitar perigos de choque eléctrico e incêndio.

Limpeza do filtro de ar

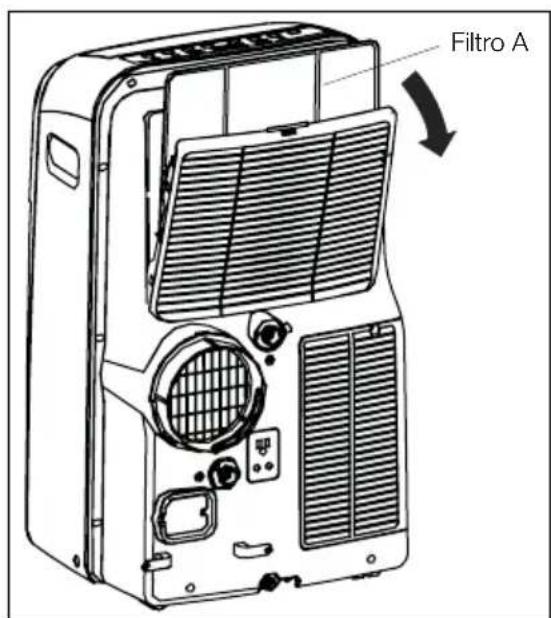

- Este aparelho possui dois filtros: filtro A e filtro B. Puxe a patilha do painel superior para retirar o filtro A, que se encontra atrás da grelha posterior (Fig. 27). Desaperte o parafuso para remover o filtro inferior B. Baixe a grelha da entrada de ar e remova o filtro do ar conforme ilustrado na Fig. 28.

Filtro A

Fig. 27

Remova o parafuso e baixe a grelha da entrada de ar Retire o filtro B que se encontra atrás do painel lateral Filtro B

Fig. 28

• Lave o filtro com água morna e detergente de loiça. Enxagúe bem o filtro. Agite o filtro suavemente para remover o excesso de água. Deixe o filtro secar totalmente antes de voltar a instalá-lo.
• Alternativamente, pode limpar o filtro com a ajuda de um aspirador.

ANTES DE NOS CONTACTAR

O ar condicionado não funciona.

• Ficha desligada da tomada. Introduza a ficha na tomada com firmeza.
• Dispositivo de protecção da ficha accionado. Prima o botão RESET.
• Fusível queimado ou disjuntor desligado no quadro eléctrico. Substitua o fusível por um com atraso ou ligue o disjuntor.
• O controlo está OFF (desligado). Ligue o controlo (ON) e seleccione o modo que desejar.
• O visor apresenta P1. Escoe a água conforme descrito na secção "Escoamento".

Limpeza do exterior

• Não se esqueça de desligar o ar condicionado da corrente eléctrica, para evitar perigos de choque eléctrico e incêndio. Pode limpar o exterior com um pano isento de óleos ou lavá-lo com um pano humedecido numa solução de água morna com detergente de loiça suave. Limpe bem e seque com um pano.
• Nunca utilize produtos de limpeza agressivos, ceras ou pós de polimento nas superfícies exteriores.
• Esprema bem o pano para remover o excesso de água antes de o passar pela área dos controlos. Excesso de água na área dos controlos pode danificar o seu ar condicionado.

Conservação durante o Inverno

• Se pretende guardar o aparelho durante o Inverno, cubra-o com plástico ou volte a colocá-lo na caixa original.
• No caso do modelo para o qual existe a cobertura de protecção acessória, utilize-a para guardar o aparelho.

- Desactivação no modo de aquecimento. Quando a temperatura da saída de ar excede os 70 °C (158 °F), a protecção automática contra sobreaquecimento é accionada. Remova todas as obstruções e deixe o aparelho arrefecer.

O ar que sai do aparelho não parece suficientemente frio.

• Temperatura ambiente abaixo de 16 °C (60 °F). O arrefecimento não é possível enquanto a temperatura ambiente não for superior a 16 °C (60 °F).
• Seleccione uma temperatura inferior.
• Desactivação do compressor ao mudar de modo. Aguarde cerca de 3 minutos até ouvir o arranque do compressor quando o aparelho estiver no modo COOL (Frio).

O ar condicionado arrefece, mas a divisão está muito quente - NÃO existe formação de gelo na serpentina de arrefecimento que se encontra atrás da frente decorativa.

• Temperatura exterior abaixo de 16 °C (60 °F). Para descongelar a serpentina, seleccione o modo FAN (Ventilador).
• O filtro do ar pode estar sujo. Limpe o filtro. Consulte a secção "Manutenção e limpeza". Para descongelar, seleccione o modo FAN (Ventilador).
• A temperatura seleccionada para o arrefecimento durante a noite é demasiado baixa. Para descongelar a serpentina, seleccione o modo FAN (Ventilador). Depois, defina uma temperatura superior.
• O tubo de saída está bloqueado ou não está instalado. Consulte a secção “EXAUSTÃO DO AR QUENTE”.

O ar condicionado arrefece, mas a divisão está muito quente - existe formação de gelo na serpentina de arrefecimento que se encontra atrás da frente decorativa.

• Filtro do ar sujo - restrição de ar. Limpe o filtro do ar. Consulte a secção “Manutenção e limpeza”.

• A temperatura definida é demasiado elevada. Seleccione uma temperatura inferior.

• Os direcionadores do ar estão mal posicionados. Posicione bem os direcionadores para melhorar a distribuição do ar.

• A parte da frente do aparelho está bloqueada por cortinas, estores, móveis, etc. - restringem a distribuição de ar. Remova as obstruções da frente do aparelho.
• Portas ou janelas abertas, etc. - o ar frio escapa. Feche as portas e as janelas, etc.
• A divisão estava quente e o aparelho foi ligado há pouco tempo. Permita mais tempo até à remoção do “calor armazenado” nas paredes, no tecto, no chão e nos móveis.

O ar condicionado liga-se e desliga-se rapidamente.

• Filtro do ar sujo - restrição de ar. Limpe o filtro do ar.
• A temperatura no exterior está extremamente elevada. Seleccione uma velocidade do ventilador superior para aumentar o fluxo de ar que passa na serpentina de arrefecimento.

Ruído quando o aparelho está a arrefecer.

• Som da deslocação do ar. Isso é normal. Se for demasiado alto, seleccione uma velocidade do ventilador inferior.
• Vibração devido a irregularidades no chão. Apoie o aparelho correctamente ou desloque-o para um piso regular.

A divisão está demasiado fria.

- Definiu uma temperatura demasiado baixa. Aumente a temperatura definida.

A divisão está demasiado fria.

- Definiu uma temperatura demasiado alta. Defina uma temperatura inferior.

Informação para os utilizadores acerca da eliminação

• Se pretender eliminar este produto, contacte as suas autoridades locais e pergunte qual é o método de eliminação correcto.
• Este ar condicionado utiliza gás refrigerante R41 OA.

A pilha fornecida com este produto contém vestígios de chumbo.

Para a UE: O caixote do lixo com uma cruz significa que as pilhas usadas não podem ser eliminadas juntamente com os resíduos domésticos comuns! Existe um sistema separado de recolha de pilhas para permitir o tratamento adequado e reciclagem de acordo

com a legislação. Contacte as suas autoridades locais para obter mais informações sobre os sistemas de recolha e reciclagem.

Para a Suíça: A pilha usada deve ser devolvida ao local de compra.

Para outros países fora da UE:

Contacte as suas autoridades locais para saber qual o método correcto de eliminação de pilhas usadas.

- As pilhas, incluindo as que não possuem metais pesados, não devem ser eliminadas com os resíduos domésticos comuns. Elimine as pilhas usadas de forma ambientalmente segura. Informe-se sobre os regulamentos locais que se apliquem na sua área.

CE
