MANUAL DE UTILIZADOR T43E20N1 NEFF

Instruçõesdemontagem

Observações importantes

• Asegurançaduranteautilizaçõesóégarantidaseainstalação tiversidorealizadademodocorrecto,emtermostécnicos,eem conformidadecomestasinstruçõesdemontagem.Osdanos causadosporumamontageminadequadaserãoda responsabilidadeoinstalador.
• Aligação do aparelhos ó podeserefectuadaporum técnico especializado autorizado. Dever-se-áseguiras determinações dacompanhiade abastecimento e electricidade azona.
• Oaparelhocorrespondeaotipodeprotecçõesólesópodeser utilizadocomumaligação à terra.
• Autilização de deste aparelhosemaligação à terraou comuma instalação incorrectapodeprovocar, ainda que em circunstâncias muitopoucoprováveis, sérios danos. Ofabricantenãoseresponsabilizapelofuncionamento inadequado epeloseventuais danos originados por instalações eléctricas incorrectas.
• Seoaparelhonãoestiverequipadocomumafichaacessível, entãodeverãoserincorporadosmeiosdedesconexâona instalaçãofixadeacordocomasregulamentaçõesda instalação.
• Amangueiradeadmissãodevesercolocadadeformaanão tocarpartesquentesdaplacavitrocerâmicaoudoforno.
• Qualqueracçãorealizadanointeriordoaparelho, incluindoa trocadocabodealimentação, deveserrealizadapelo Serviçode Assistência Técnica.
• Sóépossívelinstalarasplacasdeinduçõesobregavetas, fornoscomventilaçãoforçadadamesmamarcaoumáquinas delavarloiçadamesmamarca. Debaixodaplacadecozedura nãosepodeinstalarfrigoríficos, fornossemventilaçãonem máquinasdelavarroupa.

Montagemsobreagaveta(figura2a)

- Seaplacativersidoinstaladasobreumagaveta,osobjectos metálicosqueseencontramnagavetapoderãoatingir temperaturaselevadasdevidoàrecirculaçãodearproveniente daventilaçãodaplaca.Seistoacontecer,recomenda-sea utilizaçãoeumsuporteintermédio.

Comosuporteintermédio, podeutilizarumpaineldemadeira (figura3)ouadquirirumacessórioadequadoatravésdonosso ServiçodeAssistênciaTécnica.

Ocódigodereferênciadesteaccessórioéo686002.

• Abancadaondeseiráinstalaraplacadeveter,nomínimo,umaespessurade20mm.
• Adistânciaentreapartesuperiordabancadaeaparte superiordagavetadeveserde65mm.

Montagemsobreoforno(figura2b)

• Abancadaondeseiráinstalaraplacadeveter,nomínimo,umaespessurade:
  -20mm, seseinstalarsobreumfornocompacto.
  -30mm, seseinstalarsobreumfornonãocompacto.
• Seaplacativersidoinstaladasobreumfornocompacto,deve deixar-se60mmdedistânciaentreapartesuperiordofornoea partesuperiordabancada.

Montagemsobreamáquinadelavarloiça (figura2c)

• Seaplacativersidoinstaladasobreumamáquinadelavar loiça, deve-seinstalarumaccessóriointermédio. Devesolicitaro acessórioaonossoServiçodeAssistênciaTécnica.
  Ocódigodereferênciadesteaccessórioéo686002.
• Abancadaondeseiráinstalaraplacadeveterumaespessura de20mm,nomínimo,e40mm,nomáximo.
• Adistânciaentreapartesuperiordabancadaeaparte superiordamáquinadelavarloiçadeveserde:

-60mm, seseinstalarsobreumamáquinadelavarloiça compacta.

-65mm, seseinstalarsobreumamáquinadelavarloiçanão compacta.

Inserireligaraplacadecozinhar –Figura1/2/3/4/5

• Relativamente à tensão, veraplacade identificação.
• Importante: Aligação de veser semprere realizada acordo como esquemadeligações.

Esquemadeligação–Figura5

1. Castanho
   2.Azul
   3.Amareloeverde

Modificaraintensidadedacorrentede ligação10/13/16/20amperes -Figura6

Antesdeutilizaraplacapelaprimeiravez, deve-severificarsea intensidadedacorrentedeligação daplacaeacorrecta.

Paramodificaraintensidadedaplaca, efectuarospassos seguintes:

1–Ligaraplacadecozeduracomointerruptorprincipal. Náocolocarnenhumrecipientenaszonasdecozedura
2-Nos60segundosseguintes, colocartodasaszonasde cozeduranoníveldepotênciadesejado, segundoaintensidade dacorrentedeligacãorequerida; veratabela.

Niveldepotencialintensidadedacorrentedeligação emamperes
120A
216A
313A
4 10A

3-Desligaraszonasdecozedura,umaapósauotra,começandopelazonadecozedurainferiordireita,nosentidocontrárioaodosponteirosdorelógio.
4-Naindicaçãodaszonasdecozeduralateraisdireitasaparece aintensidadedacorrentedeligaçãoseleccionada.
5-Desligaraplacadecozeduracomointerruptorprincipal.

Aintensidadedacorrentedeligaçãoseleccionadaéguardada correctamente.

Desmontagemdaplacadecozinhar

• Desligaroaparelhodatensão.
• Retiraraplacadecozinharpressionandodebaixoparacima.

de

Montageanweisung

WichtigeHinweise

Recipientes apropiados.... 15

Recipientes apropiados

Recipientes ferromagnéticos

Recipientes no apropiados

No utilizar nunca recipientes de:

■ acero fino normal
■ vidrio
barro
cobre
■ aluminio

Conselhos e advertências de segurança.... 34

Indicações de segurança.... 34

Causas dos danos 35

Protecção do meio ambiente....36

Eliminação de resíduos não poluente 36

Conselhos para poupar energia.... 36

Cozedura por indução ....36

Vantagens da cozedura por indução 36

Recipientes apropriados 36

Familiarizar-se com o aparelho.... 37

Painel de comando 37

As zonas de cozedura.... 37

Segurança para crianças....39

Activar e desactivar o dispositivo de segurança para crianças 39

Activar e desactivar a segurança permanente para crianças 39

Função Powerboost ....39

Activar 39

Desactivar 39

Função de programação do tempo 40

Desligar automaticamente uma zona de cozedura 40

Protecção de limpeza.... 40

Limitação automática de tempo.... 41

Regulações de base.... 41

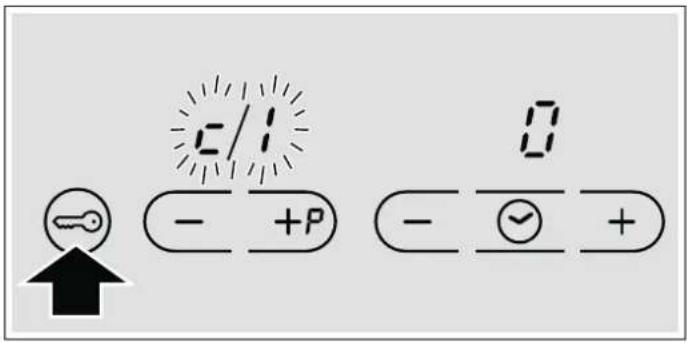

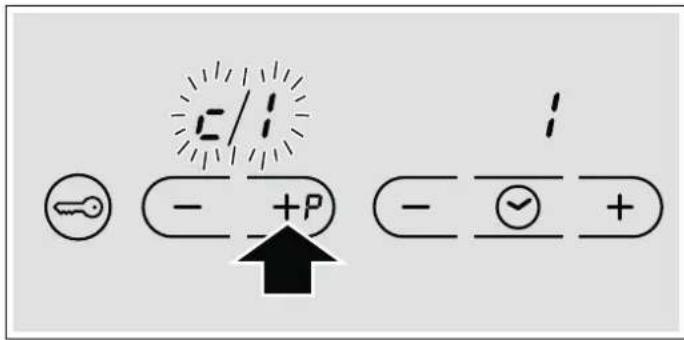

Aceder às regulações de base 42

Friso da placa de cozedura.... 42

Reparar avarias 42

Ruído normal durante o funcionamento do aparelho ..... 43

Serviço de Assistência Técnica.... 43

Obtenha mais informações relativas a produtos, acessórios, peças sobresselentes e Assistência Técnica na Internet:

www.neff-international.com e na loja Online:

www.neff-eshop.com

⚠ Conselhos e advertências de segurança

Ler atentamente estas instruções. Só então poderá manusear correctamente o aparelho.

Conservar as instruções de utilização e de montagem. Caso o aparelho seja entregue a outra pessoa, juntar também a respectiva documentação.

Verificar o aparelho depois de o ter retirado da embalagem. No caso de ter sofrido danos durante o transporte, não ligar o aparelho. Contactar o Serviço de Assistência Técnica e especificar por escrito os danos causados, caso contrário, perder-se-á o direito a qualquer tipo de indemnização.

Indicações de segurança

Este aparelho foi concebido exclusivamente para uso doméstico. Utilizar a placa de cozedura unicamente para a elaboração de alimentos. Durante o funcionamento, o aparelho deve ser vigiado.

Utilização com segurança

Para utilizar este aparelho de forma segura, os adultos e as crianças que por

■ incapacidades físicas, sensoriais ou psíquicas
■ inexperiência ou desconhecimento

não estiverem capacitados para utilizar este aparelho, não deverão fazê-lo sem a supervisão de um adulto responsável.

As crianças devem ser vigiadas com vista a garantir que não brincam com o aparelho.

O óleo e a gordura demasiado quentes inflamam-se rapidamente. Não deixar sobreaquecer o óleo ou a gordura sem vigilância. No caso de o óleo ou a gordura se inflamarem,

não apagar as chamas com água. Apagar as chamas com uma tampa ou um prato. Desligar a zona de cozedura.

Cozinhar alimentos em banho-maria

O banho-maria permite cozer um alimento dentro de um tacho que, por sua vez, é colocado dentro de um segundo recipiente maior com água. Desta forma, o alimento recebe o calor de forma suave e constante, sendo cozinhado através da água quente e não pelo calor da zona de cozedura directamente. Ao cozinhar alimentos em banho-maria, não deixe que as latas, frascos de vidro ou de outro material entrem em contacto directo com a base do recipiente que contém a água, evitando a ruptura do vidro da placa e do recipiente, devido a um sobreaquecimento da zona de cozedura.

Placa de cozedura quente

Perigo de queimaduras!

Não tocar nas zonas de cozedura quentes. Manter as crianças afastadas da placa de cozedura.

Perigo de incêndio!

■ Nunca colocar objectos inflamáveis sobre a placa de cozedura
- Não guardar objectos inflamáveis nem aerossóis nas gavetas que estão debaixo da placa de cozedura.

Bases dos recipientes e zonas de cozedura molhadas

Perigo de lesões!

Se houver líquido entre a base do recipiente e a zona de cozedura, pode gerar-se pressão de vapor.

Consequentemente, o recipiente pode saltar. Manter sempre secas a zona de cozedura e a base do recipiente.

Fendas na placa de cozedura

Contactar o Serviço de Assistência Técnica.

A zona de cozedura aquece, mas a indicação não funciona

Perigo de queimaduras!

Desligue a zona de cozedura, se o indicador não funcionar.

Contactar o Serviço de Assistência Técnica.

A placa de cozedura desliga-se

Perigo de incêndio!

Se a placa de cozedura se desligar automaticamente e não poder ser utilizada, pode, posteriormente, ligar-se de forma automática. Para evitar que tal aconteça, a placa deve ser desligada da rede eléctrica. Contactar o Serviço de Assistência Técnica.

Não coloque objectos metálicos sobre a placa de indução

Perigo de queimaduras!

Não deixe facas, garfos, colheres, tampas ou outros objectos metálicos sobre a placa de cozedura, sob o perigo de aquecerem muito rapidamente.

Manutenção do ventilador

Perigo de avaria!

Esta placa está equipada com um ventilador situado na parte inferior. Caso haja uma gaveta debaixo da placa de cozedura, não deve ser utilizada para guardar objectos pequenos ou papéis, pois, ao serem absorvidos, poderiam danificar o ventilador e prejudicar o processo de refrigeração.

Atenção!

Entre o conteúdo da gaveta e a entrada do ventilador deve deixar-se uma distância mínima de 2 cm.

Reparações inadequadas

As reparações inadequadas são perigosas. Desligue o aparelho, caso verifique algum defeito. Contacte o Serviço de Assistência Técnica. As reparações e substituições de cabos de ligação defeituosos só podem ser efectuadas por pessoal do Serviço de Assistência Técnica com a formação adequada.

Atenção!

Este aparelho está conforme o regulamento de segurança e compatibilidade electromagnética. Não obstante, todos os portadores de pacemakers devem evitar a aproximação e a utilização do aparelho. É impossível assegurar que 100% destes dispositivos, que se encontram no mercado, cumpram o regulamento vigente de compatibilidade electromagnética e que não sejam causadores de interferências que ponham em perigo o correcto funcionamento do mesmo. É também possível que pessoas com outro tipo de dispositivos, como é o caso de aparelhos auditivos, possam sentir algum tipo de malestar.

Desligar a placa de cozedura

Depois de cada utilização, desligar sempre a placa de cozedura, utilizando o interruptor principal. Não esperar que a placa de cozedura se desligue automaticamente por não ter qualquer recipiente.

Causas dos danos

Atenção!

As bases ásperas dos recipientes podem riscar a placa de cozedura.
- Nunca colocar recipientes vazios nas zonas de cozedura. Podem provocar danos.
- Não colocar recipientes quentes sobre o painel de comandos, as zonas de indicadores ou o friso da placa. Podem provocar danos.
Se deixar cair objectos duros ou pontiagudos sobre a placa de cozedura, pode provocar danos.
O papel de alumínio e os recipientes de plástico derretem-se sobre as zonas de cozedura quente. Não é recomendada a utilização de películas de protecção na placa de cozedura

Vista geral

Na tabela seguinte são apresentados os danos mais frequentes:

Danos Causa Medida

Manchas Alimentos derramados Limpar imediatamente qualquer alimento derramado, utilizando um raspador para vidro.
Produtos de limpeza inadequados Utilizar produtos de limpeza adequados à placa de cozedura.
Riscos Sal, açúcar e areia Não utilizar a placa de cozedura como bandeja ou bancada.
As bases rugosas dos recipientes riscam a vitrocerâmica	Verificar os recipientes.
Descolorações Produtos de limpeza inadequados Utilize produtos de limpeza adequados à placa de cozedura.
Fricção dos recipientes Levantar as panelas e frigideiras para mudá-las de lugar.
Esfoladelas Açúcar, substâncias com elevado teor de açúcar	Limpar imediatamente qualquer alimento derramado, utilizando um raspador para vidro.

Protecção do meio ambiente

Desembalar o aparelho e deitar fora a embalagem de forma não poluente.

Eliminação de resíduos não poluente

Este aparelho cumpre a Directiva de Resíduos de Equipamentos Eléctricos e Electrónicos REEE 2002/96/CE. Esta directiva define regulamentos para a reciclagem e reutilização de aparelhos utilizados em todo o território europeu.

Conselhos para poupar energia

Colocar sempre as tampas correspondentes nos recipientes. Cozinhar sem tampa quadruplica o consumo de energia.
- Utilizar recipientes com bases espessas e planas. As bases curvas aumentam o consumo de energia.

O diâmetro da base dos recipientes deve coincidir com o tamanho da zona de cozedura. Este é, normalmente, superior ao diâmetro da base do recipiente. Caso o diâmetro do recipiente não coincida com o da zona de cozedura, é melhor que este seja superior ao tamanho da zona de cozedura pois, caso contrário, perde-se metade da energia. Observar: se o fabricante indicou o diâmetro superior do recipiente.
- Seleccionar recipientes do tamanho adequado à quantidade de alimento que se vai preparar. Um recipiente de grandes dimensões e meio cheio consome muita energia.
- Cozer com pouca água. Desta forma, poupa-se energia e, além disso, conservam-se as vitaminas e os minerais dos legumes.
■ Seleccione um nível de potência mais baixo.

Cozedura por indução

Vantagens da cozedura por indução

A cozedura por indução revoluciona a forma tradicional de aquecimento, o calor é gerado directamente no recipiente. Como tal, apresenta uma série de vantagens:

■ Menos tempo a cozinhar e fritar; ao aquecer directamente o recipiente.
■ Poupa-se energia.
■ Menos precauções e limpeza mais fácil. Os alimentos que tenham transbordado não se queimam com tanta rapidez.
■ Controlo de calor e segurança; a placa abastece ou suspende o fornecimento de energia de forma imediata, ao actuar sobre o comando de controlo. A zona de cozedura por indução deixa de fornecer calor, caso o recipiente seja retirado sem antes se ter desligado a placa.

Recipientes apropriados

Recipientes ferromagnéticos

Apenas se adequam à cozedura por indução os recipientes ferromagnéticos, que podem ser de:

■ aço esmaltado
■ ferro fundido
■ loiça própria para indução de aço inoxidável.

Para saber se os recipientes são adequados, ver se estes são atraídos por um íman.

Recipientes especiais para indução

Existe outro tipo de recipientes próprios para indução, cuja base não é totalmente ferromagnética. Verificar o diâmetro, poderá afectar tanto a detecção do recipiente, como os resultados da cozedura.

Recipientes não apropriados

Nunca utilizar recipientes de:

■ aço fino normal
■ vidro
barro
cobre
■ alumínio

Características da base do recipiente

As características da base dos recipientes podem influenciar a homogeneidade do resultado da cozedura. Os recipientes fabricados com materiais que ajudam a difundir o calor, tais como recipientes "sandwich" de aço inoxidável, distribuem o calor uniformemente, poupando tempo e energia.

Ausência de recipiente com o tamanho adequado

Se não se colocar um recipiente sobre a zona de cozedura seleccionada ou se este não for do material nem tamanho adequados, o nível de cozedura, apresentado no indicador da zona de cozedura, pisca. Colocar o recipiente adequado para que pare de piscar. Se demorar mais do que 90 segundos, a zona de cozedura desliga-se automaticamente.

Recipientes vazios ou com base fina

Não aquecer recipientes vazios nem utilizar recipientes com base fina. A placa de cozedura está equipada com um sistema interno de segurança, contudo, um recipiente vazio pode aquecer tão rapidamente que a função "desactivação automática" não dispõe de tempo suficiente para o impedir e este pode atingir uma temperatura bastante elevada. A base do recipiente poderia até derreter e danificar o vidro da placa. Neste caso, não tocar no recipiente e desligar a zona de cozedura. Se depois de arrefecer não funcionar, entrar em contacto com o Serviço de Assistência Técnica.

Detecção de recipiente

Cada zona de cozedura tem um limite mínimo de detecção de recipiente, que varia em função do material do recipiente que está a ser utilizado. Assim sendo, deve utilizar a zona de cozedura que mais se adequa ao diâmetro do recipiente.

Zona de cozedura dupla ou tripla

Estas zonas podem reconhecer recipientes de diferentes tamanhos. Dependendo do material e das propriedades do recipiente, a zona irá adaptar-se automaticamente, sendo apenas activada a zona simples ou na totalidade e seleccionando a potência adequada para obter bons resultados de cozedura.

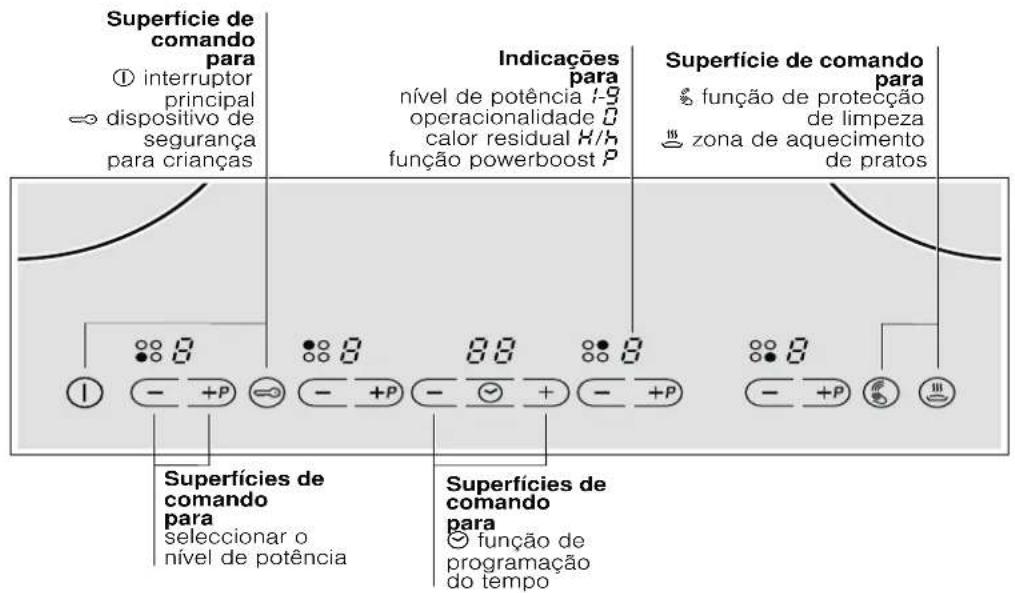

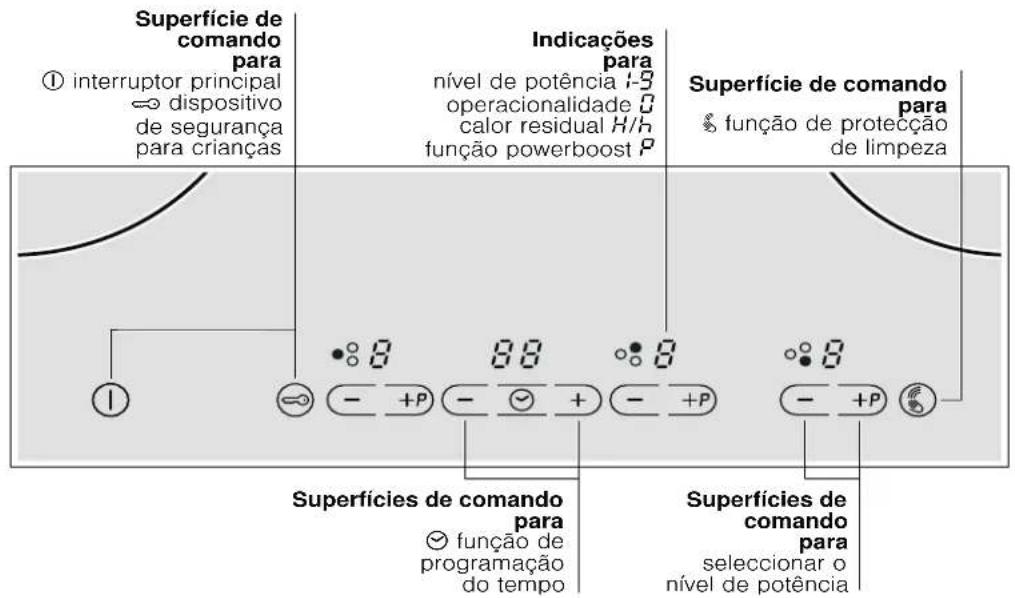

Familiarizar-se com o aparelho

Estas instruções de utilização podem aplicar-se a diferentes placas de cozedura. Na página 13 é apresentada uma vista geral dos modelos com informações sobre as medidas.

Painel de comando

Superfície de comando para ① interruptor principal ⇔ dispositivo de segurança para crianças Indicações para nível de potência i-9 operacionalidade 0 calor residual H/h função powerboost P Superfície de comando para $ função de protecção de limpeza ñ zona de aquecimento de pratos Superfícies de comando para seleccionar o nível de potência Superfícies de comando para ☑ função de programação do tempo

Superfície de comando para ① interruptor principal ⇒ dispositivo de segurança para crianças Indicações para nível de potência 1-3 operacionalidade 0 calor residual H/h função powerboost P Superfície de comando para % função de protecção de limpeza Superfícies de comando para % função de programação do tempo Superfícies de comando para seleccionar o nível de potência

As zonas de cozedura

Zona de cozedura Activar e desactivar

○ Zona de cozedura simples Utilizar um recipiente com o tamanho adequado.
∞ Zona de assados A zona liga-se de forma automática se utilizar um recipiente cuja base seja do mesmo tamanho que a zona exterior.
Zona de aquecimento de pratos resistente*	Pressionar o símbolo **.**
* Activação da zona de cozedura: O indicador correspondente acende-se.** O indicador de calor residual acende-se.Utilizar apenas recipientes adequados para a cozedura por indução, ver o ponto “Recipientes adequados”.

A placa de cosedura está equipada com um indicador de calor residual em cada zona de cozedura, que mostra quais ainda estão quentes. Evitar tocar na zona de cozedura que mostrar esta indicação.

Mesmo que a placa esteja desligada, o indicador h/H ficará aceso enquanto a zona de cozedura estiver quente.

Ao retirar o recipiente antes de desligar a zona de cozedura, aparecerão alternadamente o indicador h/H e o nível de potência seleccionado.

Programar a placa de cozedura

Neste capítulo mostra-se como ajustar uma zona de cozedura. Na tabela estão indicados os níveis de potência e tempos de cozedura para diferentes pratos.

Ligar e desligar a placa de cozedura

A placa de cozedura liga-se e desliga-se com o interruptor principal.

Ligar: pressionar o símbolo ①. O indicador situado sobre o interruptor principal acende-se. A placa de cozedura está pronta a funcionar.

Desligar: pressionar o símbolo ① até que o indicador situado sobre o interruptor principal desapareça. Todas as zonas de cozedura estão desligadas. O indicador de calor residual permanece aceso até as zonas de cozedura arrefecerem o suficiente.

Nota: A placa de cozedura desliga-se automaticamente, depois de todas as zonas de cozedura estarem desligadas por um período de tempo superior a 20 segundos.

Regular a zona de cozedura

Seleccionar o nível de potência desejado com os símbolos + e -.

Nível de potência 1 = potência mínima.

Nível de potência 9 = potência máxima.

Cada nível de potência dispõe de uma regulação intermédia. Esta está assinalada com um ponto.

Seleccionar o nível de potência:

A placa de cozedura deve estar ligada.

1. Pressionar o símbolo + ou - da zona de cozedura pretendida. Na respectiva indicação o símbolo ☐ acende-se

2. Nos 10 segundos seguintes, pressionar o símbolo + ou -. A regulação de base é apresentada.

Símbolo + nível de potência 9.

Símbolo - nível de potência 4.

1.2. 0 - +

9 - +

1. Alterar o nível de potência: pressionar o símbolo + ou -, até que apareça o nível de potência pretendido.

Desligar a zona de cozedura

Pressionar o símbolo + ou - até que apareça ☐. A zona de cozedura desliga-se e aparece o indicador de calor residual.

Nota: Se não tiver colocado um recipiente na zona de cozedura por indução, o nível de potência seleccionado pisca. Passado um tempo, a zona de cozedura desliga-se.

Tabela de cozedura

Na tabela seguinte são apresentados alguns exemplos.

	Nível de potência
Derreter
Chocolate, cobertura de chocolate, manteiga, mel	1-1.
Gelatina	1-1.
Aquecer e manter quente
Caldo de legumes (por ex. lentilhas)	1-2
Leite**	1.-2.
Salsichas aquecidas em água**	3-4
Descongelar e aquecer
Espinafres ultracongelados	2.-3.
Gulasch ultracongelado	2.-3.
Cozer em lume brando, ferver em lume brando
Almôndegas de batata	4.-5.*
Peixe	4-5*
Molhos brancos, por ex. bechamel	1-2
Molhos batidos, por ex. molho bernaise, molho holandês	3-4
Ferver, cozer a vapor, refogar
Arroz (com o dobro da quantidade da água)	2-3
Arroz doce	1.-2.
Batatas	4-5
Massa	6-7*
Cozido, sopas	3.-4.
Legumes	2.-3.
Legumes, ultracongelados	3.-4.
Cozido em panela de pressão	4.-5.

* Cozedura sem tampa
** Sem tampa

	Nível de potência
Estufar
Rolo de carne	4-5
Estufado	4-5
Gulasch	3.-4.
Assar**
Filetes, costeletas (ao natural ou panados)	6-7
Bife (3 cm de espessura)	7-8
Peito (2 cm de espessura)	5-6
Peixe e filetes de peixe ao natural	5-6
Peixe e filetes de peixe panados	6-7
Gambas e camarões	7-8
Pratos ultracongelados, por ex. salteados	6-7
Crepes	6-7
Tortilha	3.-4.
Fritar** (150-200 g por cada porção de 1-2 l de óleo)
Produtos ultracongelados, por ex. batatas fritas, nuggets de frango	8-9
Croquetes ultracongelados	7-8
Almôndegas	7-8
Carne, por ex. peças de frango	6-7
Peixe, legumes ou cogumelos, panados ou em massa de cerveja, por ex., cogumelos frescos	6-7
	4-5
Doçaria, por ex. filhós, fruta em massa de cerveja

* Cozedura sem tampa
** Sem tampa

Segurança para crianças

É possível impedir que a placa de cozedura se ligue de forma involuntária, para evitar que as crianças liguem as zonas de cozedura.

Activar e desactivar o dispositivo de segurança para crianças

A placa de cozedura deve estar desligada.

Activar: pressionar o símbolo ≈3 durante aprox. 4 segundos. O indicador ≈3 acende-se durante 10 segundos. A placa de cozedura fica bloqueada.

Desactivar: pressionar o símbolo ⇌ durante aprox. 4 segundos. O bloqueio é desactivado.

Activar e desactivar a segurança permanente para crianças

Com esta função, o sistema de segurança para crianças é activado automaticamente sempre que se desliga a placa de cozedura.

Activar e desactivar

Ver o ponto "Regulações de base".

Função Powerboost

Com a função Powerboost é possível aquecer os alimentos mais rapidamente do que utilizando o nível de potência ^9 .

Todas as zonas de cozedura disponibilizam esta função.

Activar

A placa de cozedura deve estar ligada, mas não deve haver nenhuma zona de cozedura em funcionamento.

1. Seleccionar a zona de cozedura pretendida.

2. Seleccionar o nível de potência 9.

3. Em seguida, pressionar o símbolo +.

Na indicação, o símbolo P acende-se. A função Powerboost é activada.

Nota: Se se ligar uma zona de cozedura quando a função Powerboost está em funcionamento, na indicação da zona de cozedura P e 9 aparecem a piscar; em seguida, será regulado o nível de potência 9. A função Powerboost é desactivada.

Desactivar

Seleccionar a zona de cozedura e pressionar o símbolo -. O indicador P deixa de se visualizar e a zona de cozedura volta ao nível de potência S. A função Powerboost é desactivada.

Nota: Em determinadas circunstâncias, a função Powerboost pode desactivar-se automaticamente para proteger os componentes electrónicos existentes no interior da placa.

Função de programação do tempo

Esta função pode ser utilizada de duas formas diferentes:

• para desligar automaticamente uma zona de cozedura.
  ■ como temporizador com alarme.

Desligar automaticamente uma zona de cozedura

Introduzir o tempo de cozedura para a zona de cozedura pretendida. A zona desliga-se automaticamente depois de terminado o tempo.

Como programar

1. Seleccionar o nível de potência pretendido.
2. Pressionar o símbolo ☺. O indicador I→I da zona de cozedura acende-se. Na indicação da função de programação do tempo aparece ☐. Para seleccionar outra zona de cozedura, pressionar várias vezes o símbolo ☺, até que o indicador I→I da zona de cozedura pretendida se acenda.
3. Pressionar o símbolo + ou - da função de programação do tempo. A regulação de base é apresentada:
   Símbolo +: 30 minutos.
   Símbolo - : 10 minutos.

1.2. 0.0 min - ✓ + 4 - +P →1

30 min - √ + - +P 1→1 4

1. Pressionar os símbolos + ou -, até que o tempo de cozedura pretendido seja apresentado.

Após alguns segundos, o tempo de cozedura começa a decorrer.

Depois de terminado o tempo

A zona de cozedura desliga-se. O aparelho emite um sinal de aviso e na indicação da função de programação do tempo aparece ☐ durante 10 segundos. O indicador I→I acende-se na indicação da zona de cozedura. Ao pressionar o símbolo ⚙, os indicadores apagam-se e o sinal sonoro desliga-se.

Alterar ou cancelar o tempo

Pressionar várias vezes o símbolo ⭕, até que o indicador I→I pretendido se acenda. Alterar o tempo de cozedura com os símbolos + ou -, ou regular para 00.

Notas

Se foi programado um tempo de cozedura em várias zonas, pode regular-se de forma a visualizar todos os valores de tempo. Para tal, pressionar várias vezes o símbolo ☑, até que o indicador I→I da zona de cozedura pretendida se acenda.
■ Pode regular-se um tempo de cozedura até 99 minutos.

Com esta função pode-se seleccionar um tempo de cozedura para todas as zonas de cozedura. Depois de acender uma zona de cozedura, passa o tempo seleccionado. A zona de cozedura apaga-se automaticamente, assim que terminar o tempo de cozedura.

As instruções sobre como activar o temporizador estão no capítulo "Regulações de base".

Nota: Pode alterar ou cancelar o tempo de cozedura de uma zona:

Pressionar várias vezes o símbolo ☑, até que o indicador I→I pretendido se acenda. Alterar o tempo de cozedura com os símbolos + ou -, ou regular para 00.

O temporizador com alarme de cozinha permite programar um tempo até 99 minutos. Não depende das outras regulações. Esta função não desliga automaticamente uma zona de cozedura.

Como programar

1. Pressionar várias vezes o símbolo ☑, até que o indicador ⚠ se acenda. Na indicação da função de programação do tempo aparece ☐.
2. Pressionar o símbolo + ou - da função de programação do tempo. A regulação de base é apresentada.
   Símbolo +: 10 minutos.
   Símbolo -: 05 minutos.
3. Regular o tempo pretendido com os símbolos + ou -. Após alguns segundos, o tempo começa a decorrer.

Depois de terminado o tempo

O aparelho emite um sinal de aviso. Na indicação da função de programação do tempo, aparece ☐ e o indicador ♠ acendese. Após 10 segundos, os indicadores apagam-se.

Ao pressionar o símbolo ⚙, os indicadores apagam-se e o sinal sonoro desliga-se.

Alterar ou cancelar o tempo

Pressionar várias vezes o símbolo ⚙, até que o indicador ⚠ se acenda. Alterar o tempo com os símbolos + ou -, ou regular para ⚠.

Protecção de limpeza

Se se limpar o painel de comandos enquanto a placa de cozedura estiver ligada, as regulações podem ser alteradas.

Para evitar essa situação, a placa de cozedura dispõe de uma função de protecção de limpeza. Pressionar o símbolo ⚫. O aparelho emite um sinal sonoro. O painel de comandos fica bloqueado durante 35 segundos. Agora já se pode limpar a superfície do painel de comandos sem haver o risco de alterar as regulações.

Nota: Este bloqueio não afecta o interruptor principal. A placa de cozedura pode desligar-se sempre que pretender.

Limitação automática de tempo

Quando a zona de cozedura estiver em funcionamento durante um período de tempo prolongado e não for realizada qualquer alteração na regulação, activa-se a limitação automática do tempo.

A zona de cozedura deixa de aquecer. Na indicação da zona de cozedura, F e 8 piscam alternadamente.

Ao pressionar qualquer símbolo, o indicador apaga-se. Agora é possível voltar a regular a zona de cozedura.

Quando se activa o limite automático, este rege-se pelo nível de potência seleccionado (de 1 a 10 horas).

Regulações de base

O aparelho inclui várias regulações de base. Estas regulações podem adaptar-se às necessidades particulares de cada utilizador.

Indicador Função
c1	Dispositivo de segurança para crianças permanente Desactivado.* Activado.
c2	Sinais sonoros Sinal de confirmação e sinal de erro desactivados. Apenas o sinal de erro está activado. Sinal de erro e sinal de confirmação desactivados.*
c5	Temporizador automático. Desligado.* -99 Tempo de desconexão automática.
c6	Duração do sinal de aviso da função de programação do tempo 10 segundos. 30 segundos. 3 1 minuto.*
c7	Função Power-Management = Desactivada.* = 1000 W. potência mínima. = 1500 W. = 2000 W.... 9 ou 9. = potência máxima da placa.**
c8	Voltar às regulações predefinidas Regulações personalizadas.* Voltar às regulações de fábrica.
*Regulação de fábrica**A potência máxima da placa depende da configuração da intensidade da corrente de ligação realizada aquando da instalação. Para que não ultrapasse este valor máximo, a placa está equipada com uma série de componentes que fazem a gestão automática da potência, distribuindo-a pelas zonas de cozedura ligadas, em função das necessidades.

Aceder às regulações de base

A placa de cozedura deve estar desligada.

1. Ligar a placa de cozedura.
2. Nos 10 segundos seguintes, manter o símbolo ≈ pressionado durante 4 segundos.

Do lado esquerdo do ecrã aparece 1 e do lado direito, 0.

1. Pressionar várias vezes o símbolo ⇌, até que apareça o indicador da função pretendida.

2. De seguida, seleccionar a regulação pretendida com os símbolos + e -.

1. Voltar a pressionar o símbolo ⇌ durante mais de 4 segundos.

As regulações são correctamente guardadas.

Sair

Para sair das regulações de base, desligar a placa de cozedura com o interruptor principal.

Cuidados e limpeza

Os conselhos e advertências mencionados neste capítulo servem de ajuda para a limpeza e manutenção perfeitas da placa de cozedura

Placa de cozedura

Limpeza

Limpar a placa depois de cada utilização. Deste modo, evita-se que os resíduos aderidos se queimem. Não deve limpar a placa de cozedura até que esteja suficientemente fria.

Utilizar apenas produtos de limpeza apropriados para placas de cozedura. Seguir as indicações especificadas no rótulo do produto.

Nunca utilizar:

■ Produtos abrasivos
■ Produtos de limpeza agressivos, como sprays para o forno e tira-nódoas
■ Esponjas que possam riscar
■ Produtos de limpeza de alta pressão ou máquinas de vapor

Raspador para vidro

Eliminar a sujidade resistente com um raspador para vidro.

1. Retirar a protecção do raspador
2. Limpar a superfície da placa de cozedura com a lâmina.

Não limpar a superfície da placa de cozedura com a capa do raspador, pois pode riscar a superfície.

⚠️ Perigo de lesões!

A lâmina está muito afiada. Perigo de ferimentos devido a cortes. Proteger a lâmina quando não estiver a ser utilizada. Substituir imediatamente a lâmina quando apresentar imperfeições.

Cuidados

Aplicar um aditivo para a conservação e protecção da placa de cozedura. Seguir os conselhos e advertências especificados no rótulo.

Friso da placa de cozedura

Para evitar danos no friso da placa de cozedura, ter em conta as seguintes indicações:

• Utilizar apenas água quente com um pouco de sabão
  ■ Nunca utilizar objectos afiados, nem produtos abrasivos
• Não utilizar o raspador para vidro

Reparar avarias

Normalmente, as avarias devem-se a pequenos pormenores. Antes de contactar o Serviço de assistência técnica, deve ter em conta as seguintes recomendações e advertências.

E pisca	O painel de comandos está húmido ou foi Seque a zona do painel de comandos ou retire o objecto. colocado algum objecto sobre o mesmo.
Er + número /d + número /E + número /	Avaria no sistema electrónico. Desligue a placa de cozedura da rede eléctrica. Espere cerca de 30 segundos e volte a ligá-la.*

* Se a indicação persistir, contacte o Serviço de assistência técnica.
Não coloque recipientes quentes sobre o painel de comandos.

nenhum O abastecimento de corrente eléctrica foi interrompido.	Verifique, com a ajuda de outros aparelhos eléctricos, se houve um corte no abastecimento de corrente eléctrica.
	A ligação do aparelho não foi efectuada conforme o plano de ligações.	Verifique se o aparelho foi ligado conforme o plano de ligações.
	Avaria no sistema electrónico. Se através das verificações anteriores a avaria não se solucionar, contacte o Serviço de assistência técnica.
F0/F9	Ocorreu um erro interno no funcionamento.	Desligue a placa de cozedura da rede eléctrica. Espere cerca de 30 segundos e volte a ligá-la.*
F2	O sistema electrónico sobreaqueceu e desligou a zona de cozedura correspondente.	Espere que o sistema electrónico tenha arrefecido o suficiente. Pressione, em seguida, um símbolo qualquer da placa de cozedura.*
F4	O sistema electrónico sobreaqueceu e desligou todas as zonas de cozedura.
F8	A zona de cozedura funcionou durante muito tempo com uma potência elevada e de forma contínua.	Activou-se o limite automático do tempo.Pressione qualquer símbolo do painel de comandos. O indicador apaga-se. Já pode voltar a ligar a placa de cozedura.
U1	Tensão de alimentação inadequada, fora dos limites normais de funcionamento.	Contacte a sua companhia de abastecimento eléctrico.
U2/U3	A zona de cozedura sobreaqueceu e desligou-se para proteger a placa.	Espere que o sistema electrónico tenha arrefecido o suficiente e volte a ligá-la.

* Se a indicação persistir, contacte o Serviço de assistência técnica.
Não coloque recipientes quentes sobre o painel de comandos.

Ruído normal durante o funcionamento do aparelho

A tecnologia de aquecimento por indução baseia-se na criação de campos electromagnéticos que fazem com que o calor se gere directamente na base do recipiente. Estes campos, dependendo da estrutura do recipiente, podem dar origem a certos ruídos e vibrações como aqueles descritos em seguida:

Um zumbido profundo tal como o de um transformador

Este ruído é produzido ao cozinhar com um nível de potência elevado. Tal acontece devido à quantidade de energia transmitida da placa de cozedura para o recipiente. Este ruído desaparece ou torna-se mais fraco, à medida que diminui o nível de potência.

Um silvo baixo

Este ruído é produzido quando o recipiente está vazio. Este ruído desaparece, à medida que colocar água ou alimentos no recipiente.

Crepitar

Este ruído é sentido nos recipientes compostos por diferentes materiais sobrepostos. O ruído deve-se às vibrações produzidas nas superfícies de união das diferentes sobreposições de materiais. Este ruído é produzido pelo recipiente. A quantidade e o modo de cozinhar os alimentos pode variar.

Alguns silvos ruidosos

Os ruídos são geralmente produzidos por recipientes compostos por diferentes sobreposições de materiais, logo que sejam utilizados na potência máxima de aquecimento e em duas zonas de cozedura ao mesmo tempo. Estes silvos desaparecem ou tornam-se mais fracos, assim que a potência seja diminuída.

Ruído do ventilador

Para uma utilização adequada do sistema electrónico, a placa de cozedura deve funcionar a uma temperatura controlada. Para tal, a placa de cozedura está equipada com um ventilador que, após cada detecção de temperatura mediante diferentes potências de confecção, entra em funcionamento. O ventilador também pode funcionar por inércia, depois de a placa de cozedura se ter desligado, caso a temperatura detectada seja, ainda assim, demasiado elevada.

Sons compassados, semelhantes ao ritmo marcado pelos ponteiros de um relógio

Este ruído só se ouve quando estiverem a funcionar 3 ou mais zonas de cozedura e deixa de se ouvir ou diminui quando se desligar uma zona de cozedura.

Os ruídos descritos são normais, são característicos da tecnologia de indução e não indicam qualquer tipo de avaria.

Serviço de Assistência Técnica

Se o seu aparelho precisar de ser reparado, pode contar com o nosso Serviço de Assistência Técnica.

Sempre que entrar em contacto com os nossos Serviços de Assistência Técnica, é favor indicar as referências E e FD do aparelho. A placa de características com os números encontra-se no cartão de identificação do aparelho.

Tenha em atenção que em caso de erro de operação, a visita do técnico do Serviço de Assistência Técnica também não é gratuita durante o período de garantia.

Os dados para contacto com todos os países encontram-se no índice dos Serviços Técnicos anexo.

Ordem de reparação e apoio em caso de anomalias PT 707 500 545

Confie na competência do fabricante. Terá assim a garantia que a reparação é efectuada por técnicos especializados do Serviço de Assistência Técnica, equipados com peças de substituição originais para o seu electrodoméstico.

de

Inhaltsverzeichnis
