Agradecemo-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia cuidadosamente este manual antes de fazer funcionar o aparelho.

CONTEÚDO

•PRECAUÇÕES A TOMAR ...... P-1

•NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO P-3

•SUGESTÕES PARA POUPAR ENERGIA .. P-3

•NOMES DAS PEÇAS P-4

•UTILIZAÇÃO DO CONTROLO REMOTO ... P-6

•SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER ...... P-7

- FUNCIONAMENTO BÁSICO.... P-8

- REGULAÇÃO DA DIRECCÃO DO FLUXO DO AR.... P-10

•FUNCIONAMENTO DO PLASMACLUSTER..... P-11

•TEMPORIZADOR DE UMA HORA.... P-11

•FUNCIONAMENTO COM T EMPORIZADOR P-12

•MODO DE FUNCIONAMENTO AUXILIAR P-14

•MANUTENÇÃO P-14

•OPÇÕES..... P-15

•ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA ...... P-16

PRECAUÇÕES A TOMAR

ATENÇÃO PARA A SUA UTILIZAÇÃO

1 Nã o puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização o poderão o resultar em danos para a unidade e causar choque eléctrico.
2 Ser cuidadoso em não expor o seu corpo directamente sob a saí da de ar durante um perí odo prolongado. Poderá afectar a sua condição o física.
3 Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontrarem no compartimento.
4 Nunca introduzir objectos na unidade. A introdução de objectos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas internas.
5 Nã o se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra à tubagem de gás, canalização o de água, pá ra-raios ou cabo de terra telefó nico. A ligação o de terra incompleta poderá causar choque eléctrico.
6 Se algo estiver anormal com o ar condicionado (ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor corta-circuitos.
7 Seguir as regras e os regulamentos locais para a instalação o do cabo de fornecimento de energia. A ligação o inadequada do cabo poderá causar o sobreaquecimento do cabo de fornecimento de energia, da ficha e da tomada eléctrica de parede e causar um incêndio.
8 Para substituição o, utilizar apenas o cabo de energia especificado pelo fabricante. A sua substituição o deverá ser efectuada por um técnico qualificado ou um reparador.

ATENÇÃO PARA A INSTALAÇÃO / REMOÇÃO / REPARAÇÃO

- Nã o tente instalar/remover/reparar a unidade você mesmo(a). O funcionamento incorrecto causará choque eléctrico, derramamento de água, incêndio etc. Consulte o seu revendedor ou outro pessoal de reparação o qualificado para a instalação o/remocção o/reparação o da unidade.

Este equipamento cumpre os requisitos das Directivas 89/336/EEC e 73/23/EEC conforme a sua emenda 93/68/EEC.

PRECAUÇÕES A TOMAR

PRECAUÇÕES COM A UTILIZAÇÃO

1 Abrir periodicamente uma janela ou uma porta para ventilar o compartimento, especialmente quando utilizar electrodomésticos a gás. A ventilação o insuficiente poderá causar redução de oxigênio.
2 Não utilizar os botões com a mão molhada. Poderá causar choque eléctrico.
3 Para segurança, desligar o disjuntor corta-circuitos quando não o utilizar a unidade por um período longo de tempo.
4 Verificar periodicamente o desgaste do chassis de montagem da unidade externa e certificar-se de que se encontra firmemente na posição o.
5 Nã o colocar nada sobre a unidade externa nem a pisar. O objecto ou a pessoa poderá o cair, causando ferimentos.
6 Esta unidade foi concebida para utilização o residencial. Não utilizar para outras aplicação estais como num canil ou estufa para criação de animais ou plantas.
7 Não colocar um recipiente com água na unidade. Se a água penetrar na unidade, os isolamentos eléctricos poder-se-ã o deteriorar e causar choque eléctrico.
8 Nã o bloquear as entradas nem as saí das de ar da unidade. Poderá causar um desempenho insuficiente ou problemas.
9 Assegure-se que o aparelho não está em funcionamento e desligue o disjuntor corta-circuitos antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você poderá ficar ferido.
10 Nã o espalhar ou verter á gua directamente sobre a unidade. A á gua poderá causar choque eléctrico ou danos do equipamento.
11 Este electrodoméstico não foi concebido para utilização o por crianças pequenas ou pessoas doentes sem supervisão.
As crianças pequenas deverã o ser supervisionadas para assegurar que elas não brincam com o electrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO / INSTALAÇÃO

• Assegurar-se de que liga o ar condicionado à corrente com a tensão e frequência definidas.
  A utilização o de corrente com tensão e frequência inadequadas poderá resultar em danos no equipamento e possí vel incêndio.
• Não instalar a unidade num local onde possam existir fugas de gás inflamável. Poderá causar um incêndio.
  Instalar a unidade num local com um mí nimo de poeira, vapores e humidade no ar.
• Dispor o tubo de drenagem para assegurar uma drenagem eficiente. Uma drenagem insuficiente poderá provocar que o compartimento, mobiliá rio, etc. fiquem molhados.
• Assegurar-se de que se encontra instalado um disjuntor diferencial ou um corta-circuitos, dependendo do local de instalação, para evitar o choque eléctrico.

NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTERIOR	TEMP. EXTERIOR
ARREFECIMENTO	limite superior	32°C D.B.23°C W.B.	43°C D.B.-
	limite inferior 15°C W.B.	21°C D.B.-	21°C D.B.
AQUECIMENTO(Apenas AY-AP18DR/AY-AP24DR)	limite superior	27°C D.B.	24°C D.B.18°C W.B.
	limite inferior	20°C D.B.- -9,5°C W.B.	-8,5°C D.B.

D.B. = bolbo seco W.B. = bolbo hú mido

- O dispositivo de protecção instalado pode impedir o funcionamento da unidade ao ser usada fora desta margem.

- Se o ar tiver uma humidade superior a 80% pode formarse condensação na saí da de ar se a unidade for usada constantemente no modo ARREFECER ou SECAR.

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente.

Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulação es que estavam activas antes da falta de corrente, excepto as regulação es do temporizador.

Se os temporizadores estiverem activados, terão de ser reactivados depois de a corrente ter voltado.

NOTAS PARA OS MODELOS AY-AP18DR/AY-AP24DR

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento AQUECER, a ventoinha interior pode não ligar, por dois a cinco minutos depois da unidade ser ligada, a fim de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em AQUECER se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos a fim de remover esse gelo. Durante o processo da descongelação, as ventoinhas exterior e interior, deixam de funcionar.
• Depois da descongelação o estar terminada, a unidade retoma automaticamente o funcionamento no modo AQUECER.

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe e de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a eficiência de aquecimento diminuir em consequência da baixa temperatura exterior, use um aquecedor adicional.
• Demora tempo a aquecer toda a sala devido à circulação o forçada de ar.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado.

REGULAR A TEMPERATURA CORRECTA

• Regulando o termostato no modo ARREFECER para uma temperatura 1°C acima da temperatura desejada (e 2°C abaixo no modo AQUECER com os modelos AY-AP18DR/AY-AP24DR) pode economizar-se aproximadamente 10 por cento de electricidade.
• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de corrente será mais elevado.

EVITAR EXPOSIÇÃO DIRECTA AO SOL E CORRENTES DE AR

• Evitando a exposição o directa ao sol durante o arrefecimento, pode reduzir-se o consumo de corrente.
• Feche as janelas é as portas durante a operação de arrefecimento (ou aquecimento, no caso dos modelos AY-AP18DR/AY-AP24DR).

REGULE A DIRECCÃO DO FLUXO DE AR PARA OBTER A MELHOR CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAMENTO POR TEMPORIZADOR DESLIGUE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO

- A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

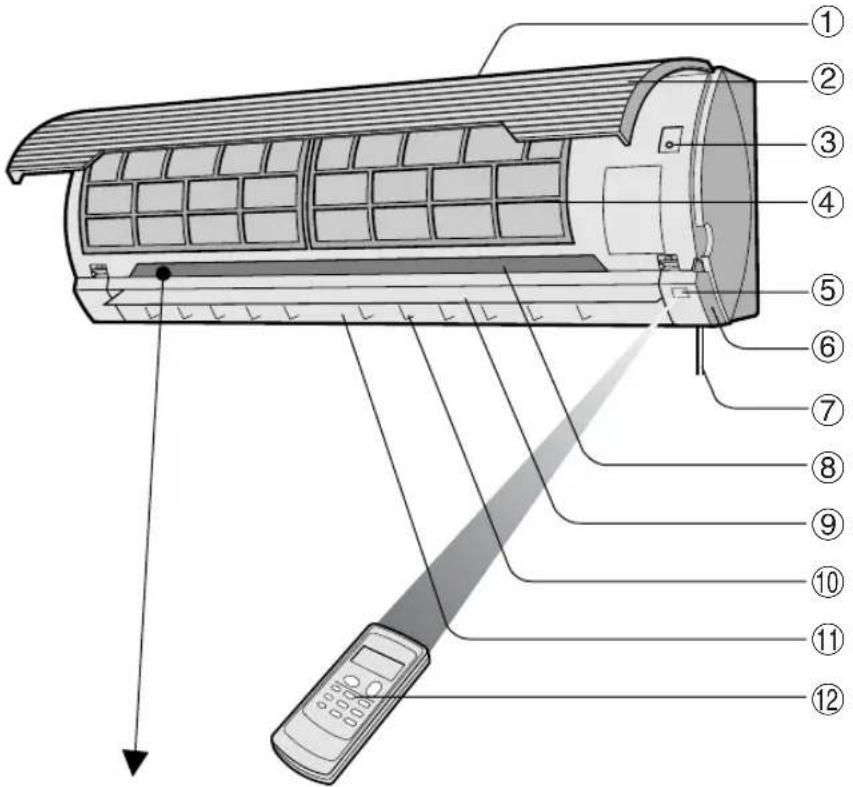

UNIDADE INTERIOR

①Entrada (Ar)
②Painel aberto
③Botão AUX.
④Filtros de Ar
⑤Janela Receptora

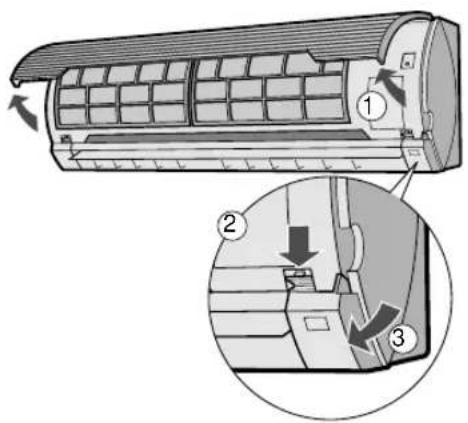

⑥Unidade Persiana Abra para limpar o interior do ar condicionado.
⑦Cabo de ligação à corrente (Apenas AY-AP18DR/AH-AP18DR)
⑧Painel indicador
⑨ Reguladores verticais
⑩ Reguladores horizontais
⑪Saída (Ar)
⑫Controlo remoto
⑬ Lâmpada de VELOCIDADE AUTOMÁTICA DA VENTOINHA (verde 📞)
⑭Lâmpada de VELOCIDADE DA VENTOINHA (verde
⑮Lâmpada PLASMACLUSTER (azul, verde)
⑯ Lâmpada TEMPORIZADOR (laranja ④)
⑰ Lâmpada FUNCIONAMENTO (vermelha ☒)

⑱Entrada (Ar)

⑲ Tubo de refrigeração e cabo de interligação

⑳Tubo de Descarga

②1Saída (Ar)

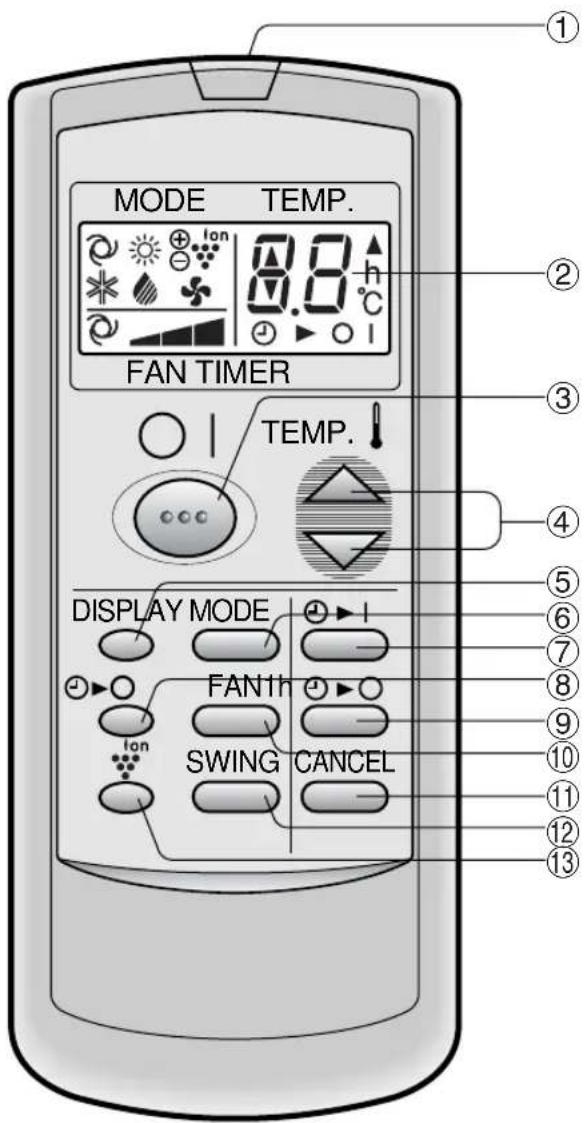

CONTROLO REMOTO

MODE TEMP. FAN TIMER DISPLAY MODE FANTh SWING CANCEL ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮

①TRANSMISSOR
②MOSTRADOR LCD (de cristais líquidos)
③Botão LIGAR/DESLIGAR (ON/OFF)
④ Botão TERMOSTATO (THERMO.)
⑤Botão MOSTRADOR (DISPLAY)
⑥ Botão MODO (MODE)
⑦ Botão LIGAR TEMPORIZADOR (TIMER ON) (para regular o temporizador)

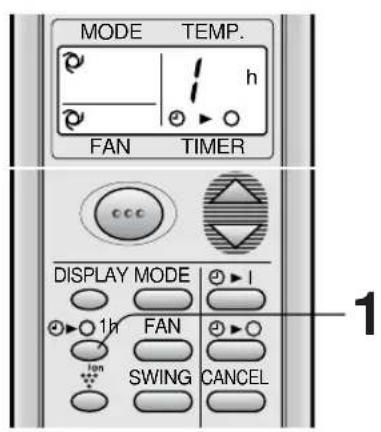

⑧Botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER)
⑨ Botão DESLIGAR TEMPORIZADOR (TIMER OFF) (para regular o temporizador)
⑩Botão VENTOINHA (FAN)

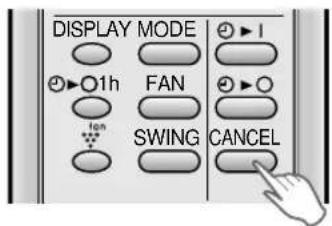

⑪Botão ANULAR TEMPORIZADOR (TIMER CANCEL)
⑫Botão DIRECCIONAR (SWING)
⑬Botão PLASMACLUSTER

(O sí mbolo do modo aqueceróé apenas fornecido nos modelos AY-AP18DR/AY-AP24DR)

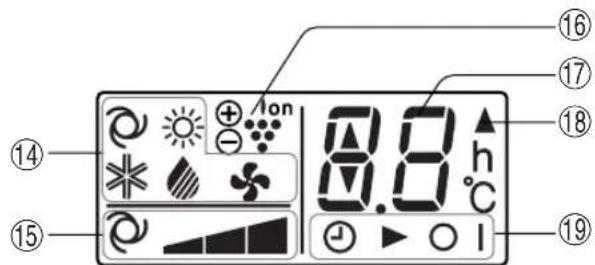

MOSTRADOR LCD DO CONTROLO REMOTO

⑭SÍMBOLOS DE MODO

: AUTO : AQUEC

(Apenas para AY-AP18DR/AY-AP24DR

: ARREFECER :

AR : APENASCENTOINHA

⑮ SÍMBOLOS DA VELOCIDADE DA VENTOINHA

: AUTO

: Regulação o manual

⑯SÍMBOLO PLASMACLUSTER
⑰ INDICADOR DE TEMPERATURA E CONTAGEM DECRESCENTE DO TEMPORIZADOR
⑱SÍMBOLO DE TRANSMISSÃO
⑲INDICADOR DE TEMPORIZADOR LIGADO/DESLIGADO

Indica quando o temporizador está regulado para ligado ou desligado.

(O sí mbolo do modo aquecer é apenas fornecido nos modelos AY-AP18DR/AY-AP24DR)

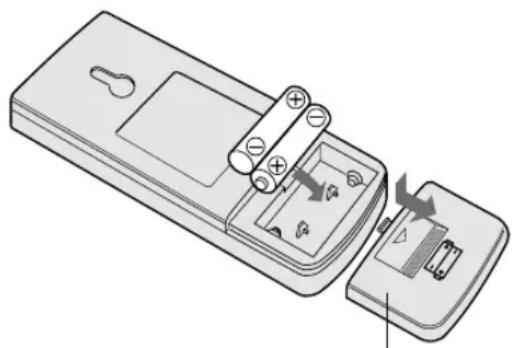

CARREGAR AS PILHAS Use duas pilhas AAA (R03).

1 Remova a tampa das pilhas na parte posterior do controlo remoto.
2 Insira as pilhas no compartimento assegurando que os pólos ⊕ e ⊖ fiquem correctamente posicionados.

- Aparecerão linhas no mostrador quando as pilhas estiverem instaladas correctamente.

3 Reinstale a tampa das pilhas.

• A duração de vida útil da pilha é de aproximadamente um ano, sob condição es normais de utilização.
• Ao substituir estas pilhas, faça-o sempre por duas novas e use sempre do mesmo tipo.
• Se o controlo remoto não funcionar normalmente, depois de ter substituí do as pilhas, tire-as e volte a colocá -las após 30 segundos.
• Se não o pretender utilizar a unidade por um período mais prolongado, retire as pilhas do controlo remoto.

COMO UTILIZAR O CONTROLO REMOTO

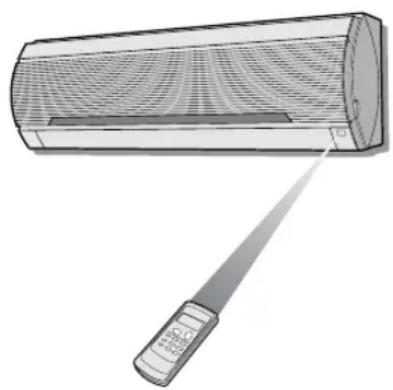

Aponte o controlo remoto na direcção do receptor da unidade e carregue no botão que pretende accionar. Ouvir-se-á um som quando a unidade receber o sinal.

• Assegure-se de que não há qualquer objecto, como p.ex., cortinas, entre o controlo remoto e a unidade.
• O controlo remoto funciona até uma distância de sete metros.

• Não exponha a janela receptora directamente à luz do sol forte, pois os raios solares podem afectar o funcionamento correcto. Caso seja necessário, feche as cortinas para evitar essa exposição o directa.
• Se utilizar uma lâmpada fluorescente com um arrancador rápido no mesmo quarto em que se encontra o ar condicionado, podem surgir interferências durante a transmissão o do sinal.
• A unidade pode ser afectada por sinais emitidos pelo controlo remoto de um televisor, de um videogravador ou de outro equipamento que seja utilizado no mesmo quarto.
• Não deixe o controlo remoto exposto à luz directa do sol ou perto de um aquecimento. Proteja também a unidade e o controlo remoto contra humidade e impactos, pois estes poderá o provocar a sua descoloração ou danificá -los.

SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER

O ionizador contido no ar condicionado, libertará para a sala iõ es em grupo, que são massas colectivas de iõ es positivos e negativos. Os iõ es em grupo reduzem os fungos do mofo do ar.


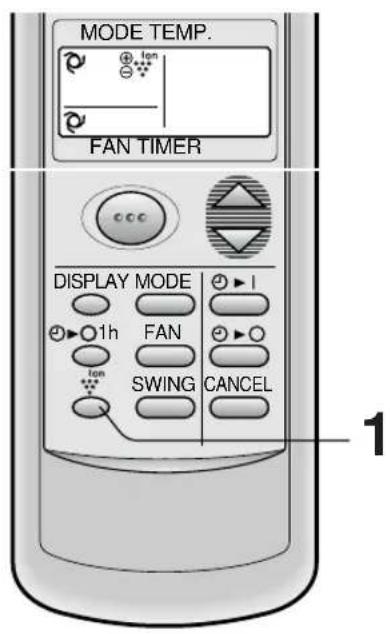

OPERAÇÃO DE LIMPEZA DO AR

Os iô es em grupo libertados no ar reduzirá o os fungos do mofo do ar.

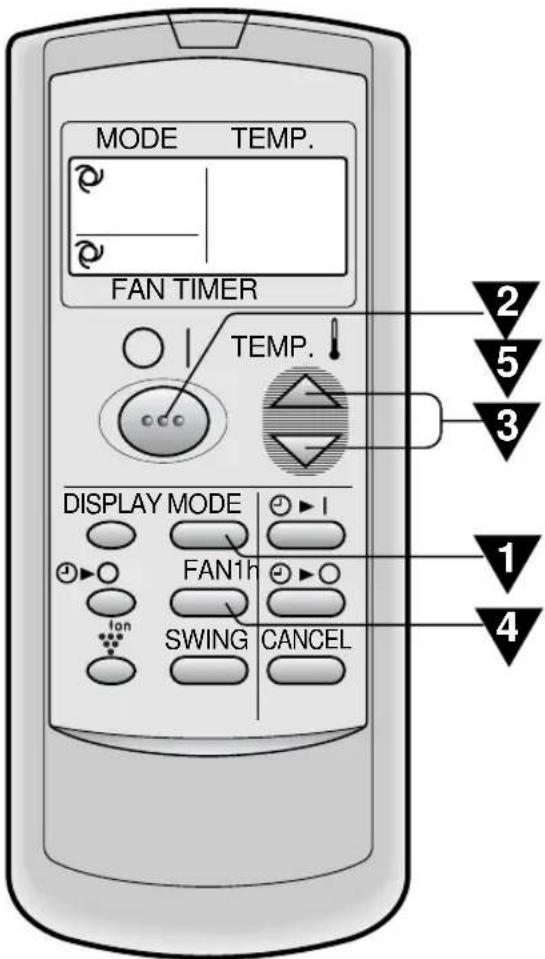

OPERAÇÃO DE EQUILÍBRIO DE IÕES

Sabe-se que existe grande quantidade de iões negativos em locais tais como quedas de água ou nas margens de lençó is de água, na natureza. Neste modo de operação, serão o libertados iões negativos de forma progressiva, para que a sala fique numa situação semelhante.

Consulte por favor a página 11 sobre a operação.

MODE TEMP. FAN TIMER TEMP. DISPLAY MODE ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶◀ FAN1h SWING CANCEL 2 5 3 1 4

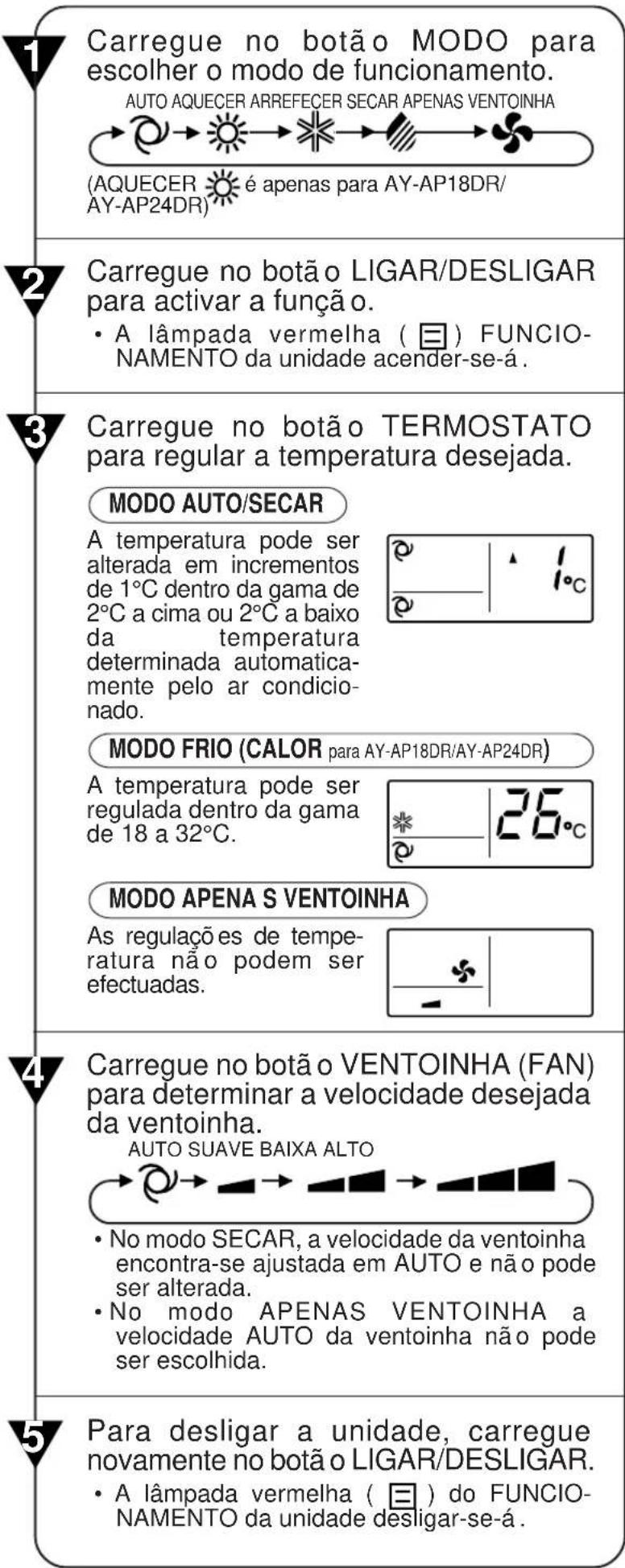

1 Carregue no botão O MODO para escolher o modo de funcionamento. AUTO AQUECER ARREFECER SECAR APENAS VENTOINHA (AQUECER é apenas para AY-AP18DR/AY-AP24DR) 2 Carregue no botão LIGAR/DESLIGAR para activar a função. • A lâmpada vermelha (☐) FUNCIONAMENTO da unidade acender-se-á. 3 Carregue no botão O TERMOSTATO para regular a temperatura desejada. MODO AUTO/SECAR A temperatura pode ser alterada em incrementos de 1°C dentro da gama de 2°C a cima ou 2°C a baixo da temperatura determinada automaticamente pelo ar condicionado. MODO FRIO (CALOR para AY-AP18DR/AY-AP24DR) A temperatura pode ser regulada dentro da gama de 18 a 32°C. MODO APENA S VENTOINHA As regulações de temperatura não podem ser efectuadas. 4 Carregue no botão O VENTOINHA (FAN) para determinar a velocidade desejada da ventoinha. AUTO SUAVE BAIXA ALTO • No modo SECAR, a velocidade da ventoinha encontra-se ajustada em AUTO e não pode ser alterada. • No modo APENAS VENTOINHA a velocidade AUTO da ventoinha não pode ser escolhida. 5 Para desligar a unidade, carregue novamente no botão O LIGAR/DESLIGAR. • A lâmpada vermelha (☐) do FUNCIONAMENTO da unidade desligar-se-á.

SUGESTÕES REFERENTES AO MODO AUTOMÁTICO

No modo AUTOMÁTICO, a temperatura e o modo são seleccionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada.

Modos de funcionamento e regulação das temperaturas nos modelos AH-AP18DR/AH-AP24DR

Temperatura do quarto no iní cio do funcionamento	Funcionamento Automático
	Modo Regulação do Termostato
Abaixo de 24°C SECOAR Temp. do Quarto no iní cio
24°C a 26°C ARREFECER 24°C
26°C a 28°C ARREFECER 25°C
Acima de 28°C ARREFECER 26°C

Modos de funcionamento e regulação das temperaturas nos modelos AY-AP18DR/AY-AP24DR

Temperatura do quarto no iní cio do funcionamento	Funcionamento Automático
	Modo Regulação do Termostato
Abaixo de 24°C AQUECER 23°C
21°C a 24°C SECAR Temp. do Quarto no iní cio
24°C a 26°C ARREFECER 24°C
26°C a 28°C ARREFECER 25°C
Acima de 28°C ARREFECER 26°C

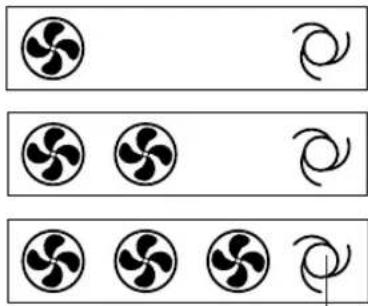

SUGESTÕES SOBRE A LÂMPADA DE VELOCIDADE DA VENTOINHA

Durante o funcionamento, a Lâmpada de VELOCIDADE DA VENTOINHA acenderá em 3 níveis (2 níveis para o modo SECAR) no painel indicador da unidade para indicar a velocidade da ventoinha.

Quando a velocidade da ventoinha for regulada para AUTO

A Lâmpada VELOCIDADE DE VENTOINHA AUTOMÁTICA acende.

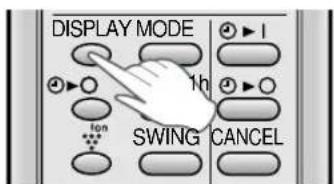

Para desligar a Lâmpada de VELOCIDADE DE VENTOINHA, pressione o botã o MOSTRADOR. A lâmpada PLASMACLUSTER também apagará.

DISPLAY MODE 1h SWING CANCEL

REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR

DIRECÇÃO DO FLUXO VERTICAL DO AR

A direcção do fluxo do ar é automaticamente pré-definida para permitir um óptimo conforto em cada um dos modos, como seguidamente se indica:

Modo ARREFECER e SECAR Fluxo de ar horizontal
Modo APENAS VENTOINHA(e CALOR para AY-AP18DR/AY-AP24DR)	Fluxo de ar diagonal

COMO REGULAR A DIRECÇÃO DO FLUXO DO AR

Carregue uma vez no botão DIRECCIONAR no controlo remoto.

- O regulador vertical modificará continuamente o seu ângulo.

Carregue mais uma vez no botão DIRECCIONAR assim que o regulador vertical alcançar a posição o desejada.

- O regulador parará dentro da margem apresentada no diagrama.

- A posição o ajustada será memorizada e será automaticamente regulada na mesma posição o quando funcionar na pró xima vez.

Margem de regulação

Modo ARREFECER e SECAR

Modo APENAS VENTOINHA (e CALOR para AY-AP18DR/AY-AP24DR)

A margem de regulação é mais restrita que a margem DIRECCIONAR para evitar a formação de água de condensação.

A margem é mais ampla para aumentar a circulação de ar.

DIRECÇÃO DO FLUXO HORIZONTAL DO AR

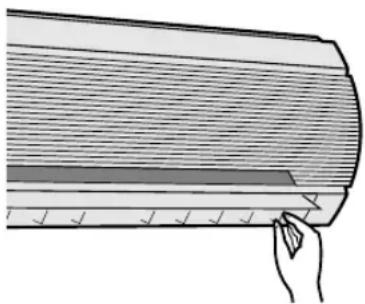

Segure nas alhetas de regulação horizontais como ilustrado e regule a direcção do fluxo do ar.

Nunca tente ajustar a alheta de regulação vertical manualmente.

• O ajuste manual destas alhetas pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controlo remoto.
• Quando os modos ARREFECER e SECAR são utilizados por um perí odo prolongado com as alhetas de regulação verticals ajustadas numa posição muito virada para baixo, pode formar-se água de condensação.

Não regule o ajuste da persiana horizontal demasiadamente para a direita ou esquerda quando operar o ar condicionado com a velocidade de ventoinha “SOFT” velocidade suave durante um longo período de tempo.

Condensação poderá formar-se nas persianas.

FUNCIONAMENTO DO PLASMACLUSTER

OPERAÇÃO DE LIMPEZA DO AR : Os iões em grupo libertados no ar reduzirão os fungos do mofo do ar.

OPERAÇÃO DE EQUILÍ BRIO DE IÕES : Serão libertados iõ es negativos de forma progressiva.

1 Durante a operação, prima o botão PLASMA-CLUSTER para seleccionar o modo.

LIMPEZA DO AR EQUILÍ BRIO DE IÕES CANCELAR

MODE TEMP. FAN TIMER DISPLAY MODE 1h FAN SWING CANCEL 1

• Na operação LIMPEZA DO AR, a lâmpada azul PLASMACLUSTER na unidade acende.
• Na operação de EQUILÍ BRIO DE IÕES, a lâmpada verde PLÁSMACLUSTER da unidade acenderá.

PARA TERMINAR

Prima o botão PLASMACLUSTER até o sí mbolo PLASMACLUSTER do mostrador do controlo remoto desaparecer.

• A lâmpada PLASMACLUSTER da unidade apaga.

NOTA:

• A regulação da operação PLASMACLUSTER será memorizada e funcionará no mesmo modo na próxima vez que ligar o ar condicionado.
• Para desligar a lâmpada PLASMACLUSTER, prima o botã o DISPLAY.

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for activado, a unidade trabalhará durante uma hora a contar do momento em que é activado.

MODE TEMP. FAN TIMER CCC DISPLAY MODE ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶> 1h FAN ▶▶▶○ 10n SWING CANCEL

1 Carregue no botã o TEMPORIZADOR DE UMA HORA.

• No mostrador do controlo remoto aparece " /" n Ⓑ▶ O
• A lâmpada laranja(4) de TEMPORIZADOR iluminarse-á na unidade.
• A unidade trabalhará durante uma hora.

PARA TERMINAR

Pressione o botão de ANULAR.

- A lâmpada laranja ( ⏻ ) do TEMPORIZADOR na unidade apaga-se.

Ou, desligar a unidade pressionando o botão de LIGAR/DESLIGAR.

- A lâmpada vermelha (☐) de FUNCIONAMENTO e a lâmpada laranja (☐) de TEMPORIZADOR desligar-seão na unidade.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA tem prioridade sobre o funcionamento de LIGAR TEMPORIZADOR e DESLIGAR TEMPORIZADOR.
• Quando for regulado o TEMPORIZADOR DE UMA HORA enquanto a unidade não estiver a funcionar, a unidade funcionará durante uma hora com a condição o previamente regulada.
• Se desejar pô r em funcionamento a unidade numa outra hora, pressione de novo o botã o TEMPORIZADOR DE UMA HORA durante o funcionamento.

DESLIGAR TEMPORIZADOR

A unidade desligará automaticamente de acordo com a sua regulação.

A duração do temporizador poderá ser definida desde um mí nimo de 0,5 horas (30 minutos) até um máximo de 12 horas.

Aponte o controlo remoto para a janela de recepção o do sinal da unidade.

1 Pressione o botã o DESLIGAR TEMPORIZADOR (💡) e defina o tempo como desejar.

- A definição do tempo mudará quando pressionar o botã o da seguinte forma.

Mantenha o botão pressionado para definição o rápida.

• A lâmpada laranja (💡) TEMPORIZADOR na unidade acender-se-á.
• Ouve-se um som a tí tulo de confirmação de que a unidade está a receber o sinal.
• O tempo definido decrescerá indicando o tempo remanescente.

Exemplo: Quando desejar parar o funcionamento 2,5 horas mais tarde.

SUGESTÕES REFERENTES AO FUNCIONAMENTO COM TEMPORIZADOR DESLIGADO

Quando está activo o modo de funcionamento DESLIGAMENTO POR TEMPORIZADOR a temperatura do espaço a climatizar, é regulada automaticamente para evitar que o espaço fique demasiado quente ou demasiado frio. (Função automática nocturna)

MODO ARREFECER/SECAR:

- Uma hora depois do temporizador ter começado a funcionar, a temperatura sobe 1°C para além da temperatura regulada no termosiato.

MODO AQUECER:

(Apenas para os modelos AY-AP18DR/AY-AP24DR)

- Uma hora depois de o temporizador ter começado a funcionar, a temperatura passa 3°C abaixo da temperatura regulada no termostato.

NOTA:

- A função automática nocturna não será activada se o aparelho estiver a funcionar no modo APENAS VENTOINHA.

PARA CANCELAR O TEMPORIZADOR

Pressione o botão de ANULAR.

• A lâmpada la- ranja ( do TEMPORIZA- DOR na unida- de apaga-se.

DISPLAY MODE 1h FAN SWING CANCEL

PARA MODIFICAR A HORA

Pressione o botão TEMPORIZADOR que deseja alterar, (TEMPORIZADOR DESLIGADO ou TEMPORIZADOR LIGADO) e al-tere a definição do tempo.

LIGAR TEMPORIZADOR

A unidade ligará automaticamente de acordo com a sua regulação.

A duração do temporizador poderá ser definida desde um mí nimo de 0,5 horas (30 minutos) até um máximo de 12 horas.

Exemplo: Quando desejar que a temperatura do quarto seja alcançada 6,5 horas mais tarde.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

1 Carregue no botã o LIGAR TEMPORIZADOR (◀)▶ I

- A definição do tempo mudará quando pressionar o botão da seguinte forma.

Mantenha o botão pressionado para definição rápida.

• A lâmpada laranja (💡) TEMPORIZADOR na unidade acender-se-á.
• Ouve-se um som a tí tulo de confirmação de que a unidade está a receber o sinal.
• O tempo definido decrescerá indicando o tempo remanescente.

Seleccione o modo, temperatura, regulação da velocidade da ventoinha e operação PLASMACLUSTER conforme desejar.

• Quando a temperatura for regulada com o TEMPORIZADOR LIGADO, a temperatura aparecerá no mostrador durante 5 segundos e depois voltará a indicação da hora.
• Se não alterar a definição, a unidade funcionará com a definição anterior.
• A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada no quarto seja realmente alcançada na hora programada. (Função de acordar)

NOTAS SOBRE A REGULAÇÃO E FUNCIONAMENTO DO TEMPORIZADOR

• A última definição o será memorizada e aparecerá no mostrador do controlo remoto da pró xima vez que regular o TEMPORIZADOR DESLIGADO ou o TEMPORIZADOR LIGADO.
• O TEMPORIZADOR DESLIGADO e o TEMPORIZADOR LIGADO não podem ser definidos em conjunto.

• Quando estiver activado o TEMPORIZADOR DESLIGADO EM UMA HORA, o TEMPORIZADOR DESLIGADO e o TEMPORIZADOR LIGADO não estarã o disponível veis.
• Quando for activado o TEMPORIZADOR DESLIGADO EM UMA HORA, durante a duração de o TEMPORIZADOR DESLIGADO ou o TEMPORIZADOR LIGADO será o cancelados.

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA ACTIVAR

Levante o painel da unidade interior e carregue no botão AUX. no painel de comando.

• A lâmpada vermelha ☐) de FUNCIONAMENTO na unidade acende e a unidade começa a funcionar no modo AUTOMÁTICO.
• A velocidade da ventoinha e a regulação da temperatura são ajustadas AUTOMATICAMENTE.

PARA DESACTIVAR

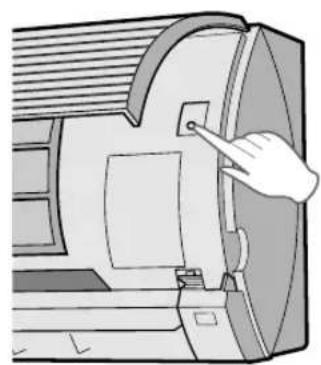

Carregue novamente no botã o AUX. no painel de comando.

- A lâmpada vermelha ☐ ) de FUNCIONAMENTO na unidade apaga-se.

Se o botã o AUX. for premido durante o funcionamento normal, a unidade é desligada.

MANUTENÇÃO

LIMPEZA DO INTERIOR DA UNIDADE DE AR CONDICIONADO

1 Certifique-se que desliga o cabo de corrente da tomada de corrente ou desligue o corta circuitos.
2 ABRIR A UNIDADE DE PERSIANAS

①Levante o painel.

②Empurre para baixo ambos os ganchos esquerdo e direito, e solte o bloqueio.

③Puxe a persiana para fora e para a frente.

④Deixe-a abrir suavemente para baixo.

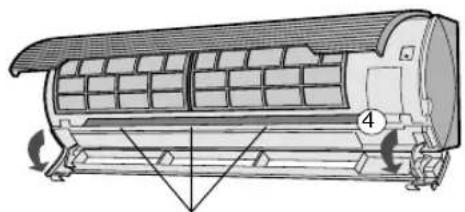

3 LIMPE O INTERIOR DA UNIDADE DE AR CONDICIONADO

Certifique-se que a ventoinha no interior não está a rodar. Remova o pó utilizando um aspirador ou limpe com um pano seco.

1 Levante a unidade de persiana e faça-a rodar de volta para a sua posição.
2 Certifique-se que os dois ganchos à esquerda e à direita estão fixos no lugar e que os três suportes estão colocados firmemente.
3 Feche o painel aberto.

5 Ligue o cabo de corrente à tomada ou ligue o corta circuitos.
6 Certifique-se que todas as luzes do painel indicador não está o a piscar. Se a persiana não for correctamente reinstalada, o equipamento de segurança actuará e as luzes piscam, impedindo a unidade de funcionar. Nesse caso, reinstale correctamente a persiana. Prima o botão ON/OFF do controlo remoto e verifique se a unidade funciona correctamente.

MANUTENÇÃO

Antes de efectuar qualquer trabalho de manutenção no aparelho, assegure-se de que a ficha do cabo de alimentação de rede foi retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DOS FILTROS

Os filtros de ar devem ser limpos de duas em duas semanas.

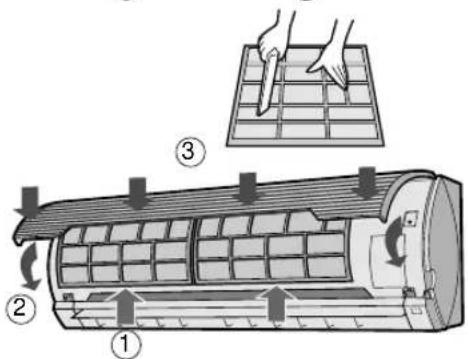

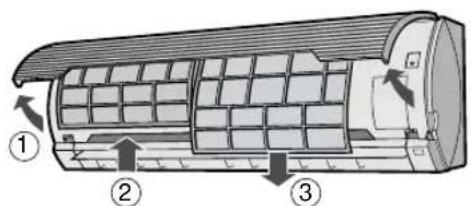

①Levante o painel.
②Empurre os filtros ligeiramente para cima a fim de os desencaixar.
③Puxe os filtros de ar para baixo a fim de os poder tirar.

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

4 REINSTALE OS FILTROS

① Recoloque os filtros na posição inicial.
②Fecha o painel aberto.
③Empurre com força para o engatar devidamente no seu lugar.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

• Limpe-os com um pano macio.
• Não os salpique où molhe directamente com água. Poderá originar um choque eléctrico ou danificar o equipamento.
• Não use água quente, diluente, pós abrasivos ou solventes fortes.

MANUTENÇÃO APOS EPOCA DE AR CONDICIONADO

1 Deixe a unidade trabalhar aproximadamente meio-dia no modo APENAS VENTOINHA para permitir que o mecanismo seque devidamente.
2 Interrompa o funcionamento e desligue a unidade. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado.
3 Limpe os filtros e, a seguir, volte a instalá -los.

MANUTENÇÃO ANTES DE EPOCA DE AR CONDICIONADO

1 Assegure-se de que os filtros de ar não estão sujos.
2 Assegure-se de que não está nada a obstruir a entrada e a saí da de ar do aparelho.
3 Controle periodicamente a armação de montagem exterior, a fim de detectar eventuais sinais de desgaste e para assegurar que fica fixa no seu lugar.

OPÇÕES

Filtro purificador do ar

Durante o funcionamento do ar condicionado, o filtro purificador do ar retira a poeira e o fumo do tabaco do ar e descarrega ar limpo.

O material antibacteriano utilizado no filtró purificador do ar suprime a actividade de ví rus e outros germes absorvidos.

O período de substituição o para o tipo descartá vel é de aproximadamente 3 a 6 meses.

Contacte o seu revendedor para a compra desta opção.

As condições de funcionamento seguidamente descritas não denunciam avarias do equipamento

UNIDADE NÃO FUNCIONA A unidade não funcionará se for ligada imediatamente após s ter sido desligada. A unidade não funcionará imediatamente após o modo de funcionamento ter sido alterado. Esta caracterí stica é para proteger o mecanismo interno. Espere 3 minutos até colocar a unidade em funcionamento.	RUÍDO SIBILANTE O ruí do suave e sibilante que se ouve é o ruí do do agente de refrigeração a correr dentro da unidade.
	VAPOR DE ÁGUA • N o modo de funcionamento ARREFECER e SECAR, pode-se verificar por vezes a existência de vapor de água na saí da de ar devido à diferença de temperatura entre o ar interior do quarto e o ar descarregado pela unidade. • No modo de funcionamento a AQUECER, pode sair vapor de água da unidade durante a descongelação. (Apenas nos modelos AY-AP18DR/AY-AP24DR)
NÃO SAI AR QUENTE DA UNIDADE(Modelos AY-AP18DR/AY-AP24DR) A unidade está na fase de pré-aquecimento ou de descongelação.
CHEIROS Cheiros das carpetes ou dos móveis e que tenham penetrado na unidade e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação o poderão ser emitidos pela unidade.
RUÍDO A ESTALAR A unidade poderá produzir um ruí do a estalar. Este som é gerado pela fricção do painel frontal e outros componentes a dilatarem-se ou a unirem-se devido à mudança de temperatura.	ODOR EMITIDO PELA SAÍDA DE AR DO PLASMACLASTER Este é o cheiro do ozono gerado pelo ionizador. A densidade do ozono é muito baixa, não tendo qualquer efeito adverso sobre a sua saúde. O ozono libertado para o ar decompor-se-á rapidamente, e a sua densidade na sala não aumentará.
É EMITIDO UM RUIDO DE BESOURO BAIXO Este som é emitido enquanto a unidade gera iões em grupo.

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO FUNCIONA

Verifique se o disjuntor de corrente actuou ou se o fusí vel se fundiu.Verifique se a unidade de persiana está correctamente instalada. Todas as lâmpadas do painel indicador piscarã o quando a unidade de persiana não estiver correctamente instalada.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) O QUARTO DEVIDAMENTE
Controle os filtros, se estiverem sujos limpe-os.	Controle a unidade exterior para verificar se não está alguma coisa a obstruir a entrada ou a saí da de ar.	Verifique se o termostato está devidamente regulado.
Assegure-se de que as janelas e as portas estão bem fechadas.	Havendo muitas pessoas no quarto, pode acontecer que a temperatura desejada não seja alcançada.	Verifique se estão quaisquer aparelhos que produzam calor a funcionar no quarto.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLO REMOTO
Verifique se as pilhas do controlo remoto estão descarregadas ou fracas.	Tente emitir novamente o sinal com o controlo remoto a apontar devidamente na direcção da janela receptora do aparelho.	Verifique se as pilhas do controlo remoto estão colocadas com a polaridade correcta.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIONAMENTO e lâmpada de TEMPORIZADOR no painel dos indicadores.
