AEA12BE - Ar condicionado SHARP - Manual de utilização gratuito

Tipo de produto	Ar condicionado split de parede
Marca	Sharp
Modelo	AEA12BE
Capacidade de refrigeração	12 000 BTU/h (aproximadamente 3,5 kW)
Alimentação elétrica	230 V ~ 50 Hz
Potência absorvida (refrigeração)	Aproximadamente 1 200 W
Faixa de temperatura interna (refrigeração)	21 °C a 32 °C
Faixa de temperatura externa (refrigeração)	21 °C a 43 °C
Fluxo de ar (alta velocidade)	Aproximadamente 10 m³/min
Nível de ruído (unidade interna)	Aproximadamente 40 dB(A)
Dimensões da unidade interna (L x A x P)	Aproximadamente 800 x 290 x 210 mm
Dimensões da unidade externa (L x A x P)	Aproximadamente 730 x 550 x 290 mm
Peso da unidade interna	Aproximadamente 10 kg
Peso da unidade externa	Aproximadamente 30 kg
Refrigerante	R32
Funções principais	Refrigeração, desumidificação, ventilação, modo automático, temporizador, controle remoto
Tipo de filtro	Filtro de ar lavável + opção filtro purificador de ar (AZ-F900B)
Manutenção e limpeza	Limpar o filtro a cada 2 semanas; limpar o aparelho com um pano macio; não usar água
Segurança	Aterramento obrigatório; desligar o disjuntor antes da manutenção; não inserir objetos
Peças de reposição e reparabilidade	Filtro purificador de ar opcional; os reparos devem ser feitos por um profissional
Informações gerais	Manual disponível em francês; 147 páginas; garantia do fabricante

Perguntas frequentes - AEA12BE SHARP

Como instalar o ar condicionado Sharp AEA12BE?

A instalação deve ser realizada por um profissional qualificado. Não tente instalá-lo você mesmo. Certifique-se de que o aparelho esteja corretamente aterrado e respeite as regulamentações locais.

Como limpar os filtros de ar?

Desligue o aparelho e desconecte. Abra o painel frontal, remova os filtros empurrando-os para cima e puxando-os para baixo. Aspire a poeira ou lave-os com água morna e detergente neutro. Seque-os à sombra antes de recolocá-los. Limpe os filtros a cada duas semanas.

Por que meu ar condicionado não está refrigerando corretamente?

Verifique se os filtros não estão sujos, se as entradas e saídas de ar não estão obstruídas, se o termostato está ajustado corretamente, se as janelas e portas estão fechadas e se não há muitas fontes de calor no ambiente.

Como usar o controle remoto?

Insira duas pilhas AAA (R03) respeitando as polaridades. Aponte o controle remoto para a janela de recepção da unidade interna, a até 7 metros. Use os botões para selecionar o modo, a temperatura e a velocidade do ventilador.

O que fazer se o controle remoto não funcionar?

Verifique se as pilhas estão em bom estado e bem instaladas. Substitua as duas pilhas se necessário. Certifique-se de que nenhum obstáculo bloqueie o sinal. Se o problema persistir, use o botão AUX na unidade interna para operação manual.

Como ajustar o temporizador?

Pressione TIMER ON ou TIMER OFF no controle remoto, depois ajuste o atraso desejado (de 0,5 a 12 horas). A luz laranja TIMER acende. Para cancelar, pressione CANCEL. O temporizador ONE-HOUR OFF permite desligar após uma hora.

O que fazer em caso de queda de energia?

O aparelho memoriza as configurações e reinicia automaticamente após o restabelecimento da energia, exceto para os temporizadores que devem ser redefinidos.

O ar condicionado faz um ruído de sussurro, é normal?

Sim, um ruído suave de sussurro é normal e provém da circulação do refrigerante dentro do aparelho.

Como fazer a manutenção do aparelho antes de um longo período de inatividade?

Faça funcionar o aparelho no modo FRESCO a 32 °C durante meio dia para secar completamente o mecanismo. Desligue, desconecte, limpe os filtros e reinstale-os. Desligue o disjuntor se necessário.

O que fazer se as luzes OPERATION e TIMER piscarem?

Contate o serviço pós-venda. Essas luzes piscando indicam um mau funcionamento que requer a intervenção de um técnico qualificado.

MANUAL DE UTILIZADOR AEA12BE SHARP

ACONDICIONADOR DE AIRE

DE DOBLE SERVICIO

• PRECAUÇÕES S-1
• OBSERVAÇÕES ADICIONAIS SOBRE O FUNCIONAMENTO ............S-3 ALGUNS CONSELHOS PARA ECONOMIZAR ENERGIA .S-3 DESIGNAÇÃO DAS PEÇAS S-4 USO DO CONTROLE REMOTO S-6
• FUNCIONAMENTO BÁSICO. S-8
• REGULAGEM DA DIREÇÃO DO FLUXO DE AR
• FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO DE UMA HORA S-11
• FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO S-12
• MODO AUXILIAR S-14 KIT OPCIONAL S-14 MANUTENÇÃO S-15 ANTES DE CHAMAR O DEPARTAMENTO DE ASSISTÊNCIA TÉCNICA S-16

PRECAUÇÕES

PRECAUÇÕES PARA O USO

OBSERVAÇÕES ADICIONAIS SOBRE O FUNCIONAMENTO

FAIXA DE TEMPERATURA DE FUNCIONAMENTO

		TEMP. INTERIOR	TEMP. EXTERIOR
ENFRIAR	límite superior	32°C D.B. 43°C 23°C W.B. -	D.B.
	límite inferior	21°C D.B. 21°C 15°C W.B. -	D.B.
CALENTAR (AY-A07BE/AY-A09BE/AY-A12BE solo)	límite superior	27°C D.B. 24°C -18°C W.B.	D.B.
	límite inferior	20°C D.B. -8.5°C -9.5°C W.B.	C D.B.

FUNÇÃO DE PRÉ-AQUECIMENTO

PROCESSO DE AQUECIMENTO

FUNCIONAMENTO BÁSICO

NOTAS SOBRE O AJUSTE E FUNCIONAMENTO DO RELÓGIO AUTOMÁTICO

ANTES DE CHAMAR O DEPARTAMENTO DE ASSISTÊNCIA TÉCNICA

MANTENHA O FILTRO LIMPO PARA GARANTIR UM FUNCIONAMENTO MAIS EFICAZ

OBTENHA O MÁXIMO PROVEITO DA FUNÇÃO DE TEMPORIZADOR DESATIVADO

DESLIGUE O CABO DE ALIMENTAÇÃO QUANDO A UNIDADE NÃO FOR USADA POR UM LONGO PERÍODO DE TEMPO

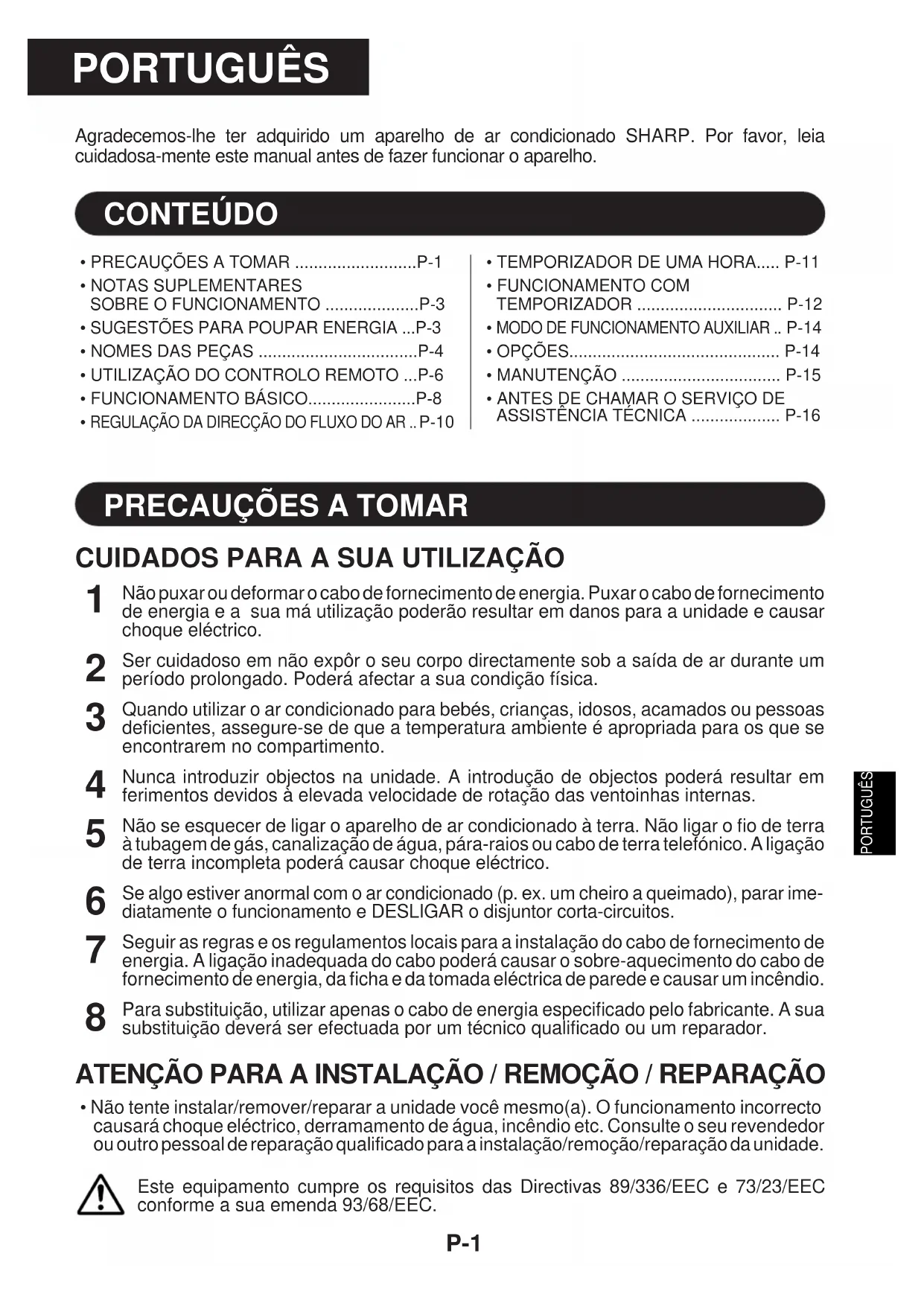

Agradecemos-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia cuidadosamente este manual antes de fazer funcionar o aparelho.

CONTEÚDO

• PRECAUÇÕES A TOMAR ... P-1 NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO ... P-3
• SUGESTÕES PARA POUPAR ENERGIA ... P-3 NOMES DAS PEÇAS ... P-4
• UTILIZAÇÃO DO CONTROLO REMOTO ... P-6
• FUNCIONAMENTO BÁSICO ... P-8
• REGULAÇÃO DA DIREÇÃO DO FLUXO DO AR ... P-10

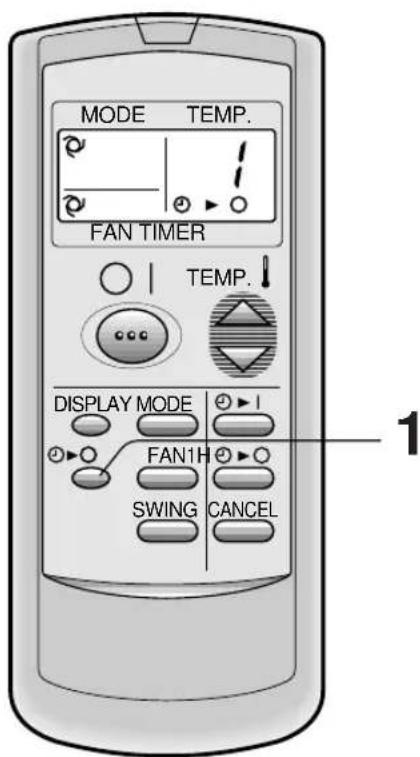

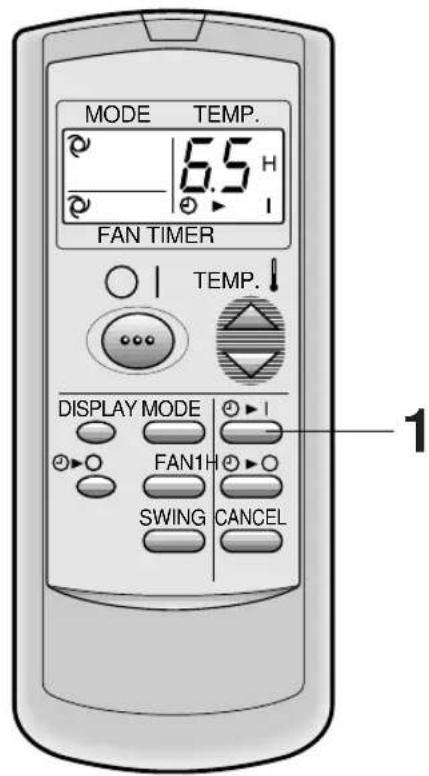

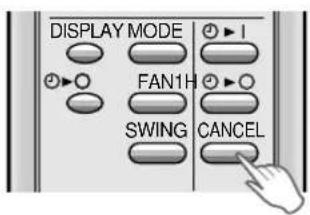

TEMPORIZADOR DE UMA HORA.... P-11 - FUNCIONAMENTO COM TEMPORIZADOR P-12 - MODO DE FUNCIONAMENTO AUXILIAR .. P-14 - OPÇÕES P-14 MANUTENÇÃO P-15 ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA P-16

PRECAUÇÕES A TOMAR

CUIDADOS PARA A SUA UTILIZAÇÃO

1 Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização poderão resultar em danos para a unidade e causar choque elétrico. 2 Ser cuidadoso em não expor o seu corpo diretamente sob a saída de ar durante um período prolongado. Poderá afetar a sua condição física. 3 Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontrarão no compartimento. 4 Nunca introduzir objetos na unidade. A introdução de objetos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas internas. 5 Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra à tubagem de gás, canalização de água, para-raios ou cabo de terra telefónico. A ligação de terra incompleta pode causar choque elétrico. 6 Se algo estiver anormal com o ar condicionado (p. ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor corta-circuitos. 7 Seguir as regras e os regulamentos locais para a instalação do cabo de fornecimento de energia. A ligação inadequada do cabo pode causar o sobreaquecimento do cabo de fornecimento de energia, da ficha e da tomada elétrica de parede e causar um incêndio. 8 Para substituição, utilizar apenas o cabo de energia especial indicado pelo fabricante. A sua substituição deverá ser efetuada por um técnico qualificado ou um reparador.

ATENÇÃO PARA A INSTALAÇÃO / REMOÇÃO / REPARAÇÃO

• Não tente instalar/remover/reparar a unidade você mesmo(a). O funcionamento incorreto pode causar choque elétrico, derramamento de água, incêndio etc. Consulte o seu revendedor ou outras pessoas de reparação qualificadas para a instalação/remoção/reparação da unidade.

Este equipamento cumpre os requisitos das Diretivas 89/336/EEC e 73/23/EEC conforme a sua emenda 93/68/EEC.

PRECAUÇÕES A TOMAR

PRECAUÇÕES COM A UTILIZAÇÃO

1 Abra periodicamente uma janela ou uma porta para ventilar o compartimento, especialmente quando utilizar eletrodomésticos a gás. A ventilação insuficiente pode causar redução de oxigênio. 2 Não utilize os botões com as mãos molhadas. Isso pode causar choque elétrico. 3 Para segurança, desligue o disjuntor de circuito quando não utilizar a unidade por um período longo de tempo. 4 Verifique periodicamente o desgaste do chassi de montagem da unidade externa e certifique-se de que está firmemente na posição. 5 Não coloque nada sobre a unidade externa nem pise nela. O objeto ou a pessoa poderão cair, causando ferimentos. 6 Esta unidade foi concebida para uso residencial. Não utilize para outras aplicações, tais como em canil ou estufa para criação de animais ou plantas. 7 Não coloque um recipiente com água sobre a unidade. Se a água penetrar na unidade, os isolamentos elétricos poderão se deteriorar e causar choque elétrico. 8 Não bloqueie as entradas nem as saídas de ar da unidade. Isso pode causar desempenho insuficiente ou problemas. 9 Assegure-se de que o aparelho não está em funcionamento e desligue o disjuntor de circuito antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você pode se ferir. 10 Não espalhe ou derrame água diretamente sobre a unidade. A água pode causar choque elétrico ou danos ao equipamento. 11 Este eletrodoméstico não foi concebido para utilização por crianças ou pessoas doentes sem supervisão.

As crianças devem ser supervisionadas para assegurar que não brinquem com o eletrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO / INSTALAÇÃO

• Assegure-se de que liga o ar condicionado à corrente com a tensão e frequência definidas. A utilização de corrente com tensão e frequência inadequadas pode resultar em danos no equipamento e possível incêndio.
• Não instale a unidade num local onde possam existir fugas de gás inflamável. Isso poderá causar um incêndio. Instale a unidade num local com um mínimo de poeira, vapores e humidade no ar.
• Disponha o tubo de drenagem para assegurar uma drenagem eficiente. Uma drenagem insuficiente poderá provocar que o compartimento, mobiliário, etc. fiquem molhados.
• Assegure-se de que se encontra instalado um disjuntor diferencial ou um disjuntor de circuito, dependendo do local de instalação, para evitar choque elétrico.

NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTERIOR	TEMP. EXTERIOR
ARREFECI-MENTO	limite 32° superior 23°C W.B.	-
	limite inferior	21°C D.B. 21°C 15°C W.B.	D.B. -
AQUECIMENTO	limite 27° superior	C D.B. 24°C D.B. - 18°C W.B.
(Apenas AY-A07BE/AY-A09BE/AY-A12BE)	limite inferior	20°C D.B. -8.5°C -9.5°C W.B.	C D.B.

B.S. = bulbo seco B.H. = bulbo húmido

• O dispositivo de proteção instalado pode impedir o funcionamento da unidade ao ser usada fora desta gama.

Se o ar tiver uma humidade superior a 80%, pode formar-se condensação na saída de ar se a unidade for usada constantemente no modo ARREFECER (COOL) ou SECAR (DRY).

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente.

Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que estavam ativas antes da falta de corrente, exceto as regulações do temporizador.

Se os temporizadores estiverem ativados, terão de ser reativados antes de a corrente ter voltado.

INDICAÇÕES REFERENTES AOS MODELOS AY-A07BE/AY-A09BE/AY-A12BE

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento AQUECER (HEAT), a ventoinha interior pode não ligar, por dois a cinco minutos depois de a unidade ser ligada, a fim de fazer a circulação de ar.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em AQUECER (HEAT) se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos a fim de remover esse gelo. Durante o processo da descongelação, as ventoinhas exterior e interior deixam de funcionar. Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no modo AQUECER (HEAT).

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a temperatura exterior for muito baixa, diminui a eficácia do aquecimento, demorando algum tempo a aquecer o espaço a climatizar.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado.

REGULAR A TEMPERATURA CORRETA

• Regulando o termostato no modo ARREFECER (COOL) para uma temperatura 1°C acima da temperatura desejada (e 2°C abaixo no modo AQUECER (HEAT) com os modelos AY-A07BE/AY-A09BE/AY-A12BE) pode economizar-se aproximadamente 10 por cento de eletricidade.
• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de corrente será mais elevado.

EVITE A EXPOSIÇÃO DIRETA AO SOL E CORRENTES DE AR

• Evitando a exposição direta ao sol durante o arrefecimento, pode-se reduzir o consumo de corrente.
• Feche as janelas e as portas durante a operação de arrefecimento (ou aquecimento, no caso dos modelos AY-A07BE/AY-A09E/AY-A12BE).

REGULE A DIREÇÃO DO FLUXO DE AR PARA OBTER A MELHOR CIRCULAÇÃO DO AR

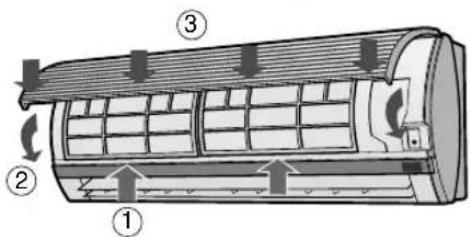

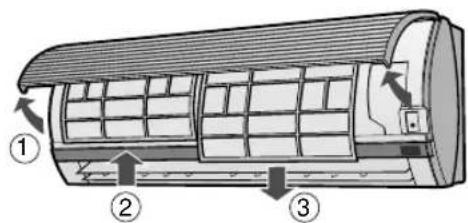

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO

APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAMENTO POR TEMPORIZADOR. DESLIGUE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO

• A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

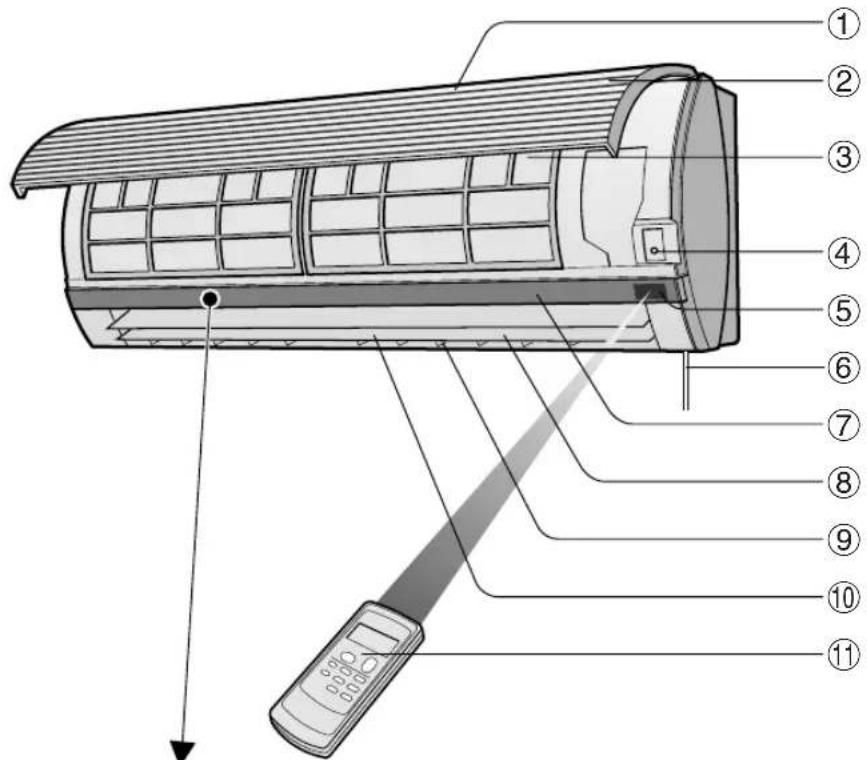

UNIDADE INTERIOR

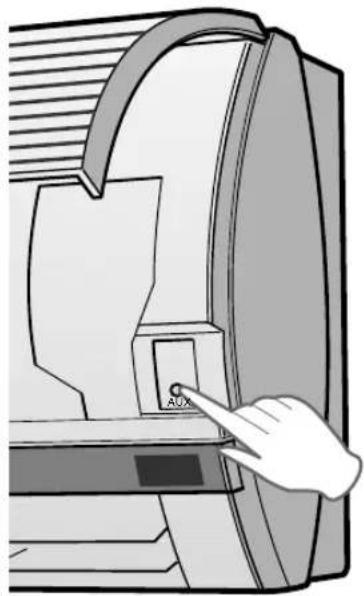

① Entrada (Ar) ② Painel aberto ③ Filtros de ar ④ Botão AUXILIAR (AUX.) ⑤ Janela RECEPTORA (RECEIVER) ⑥ Cabo de ligação à corrente ⑦ Painel indicador ⑧ Reguladores verticais ⑨ Reguladores horizontais ⑩ Saída (Ar) ⑪ Controlo remoto ⑫ Lâmpada de VELOCIDADE AUTOMÁTICA DA VENTOINHA (verde) ⑬ Lâmpada de VELOCIDADE DA VENTOINHA (verde) ⑭ Lâmpada TEMPORIZADOR (TIMER) (laranja) ⑮ Lâmpada FUNCIONAMENTO (OPERATION) (vermelha)

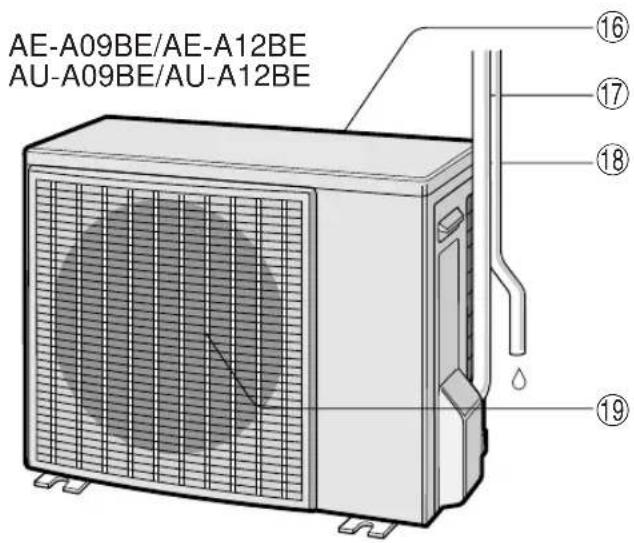

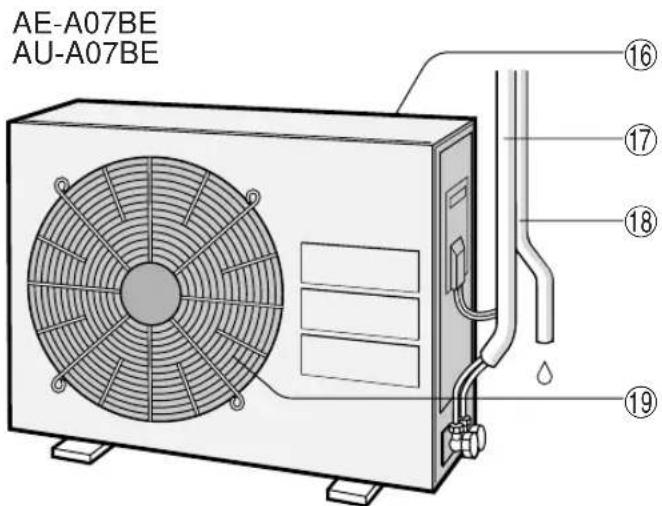

UNIDADE EXTERIOR

⑥ Entrada (Ar) ⑦ Tubo de refrigeração e cabo de interligação ⑧ Manga de escoamento ⑨ Saída (Ar)

NOTA: As unidades reais podem divergir ligeiramente daquelas acima ilustradas.

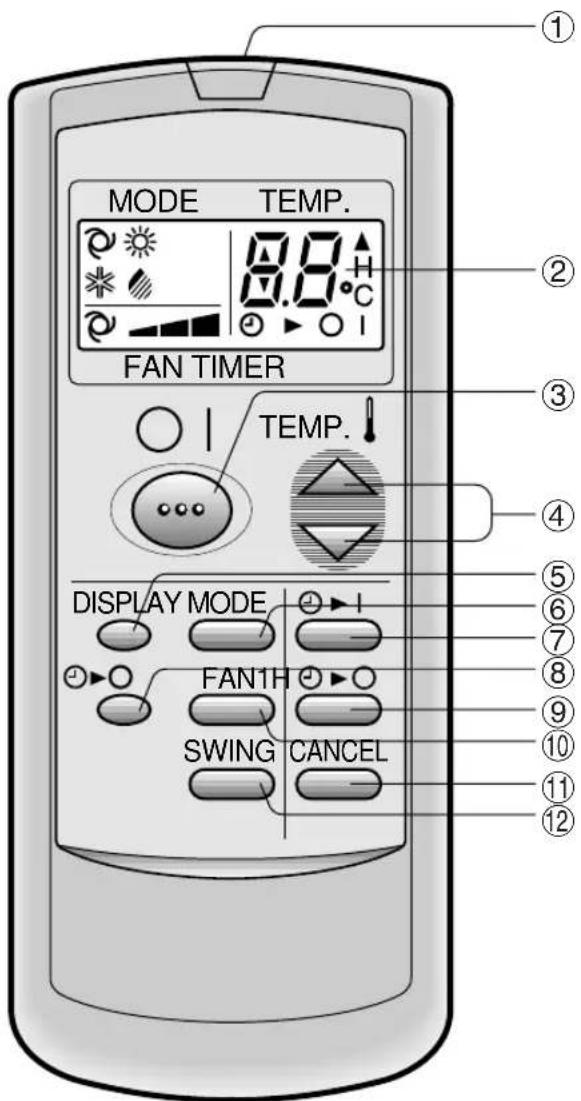

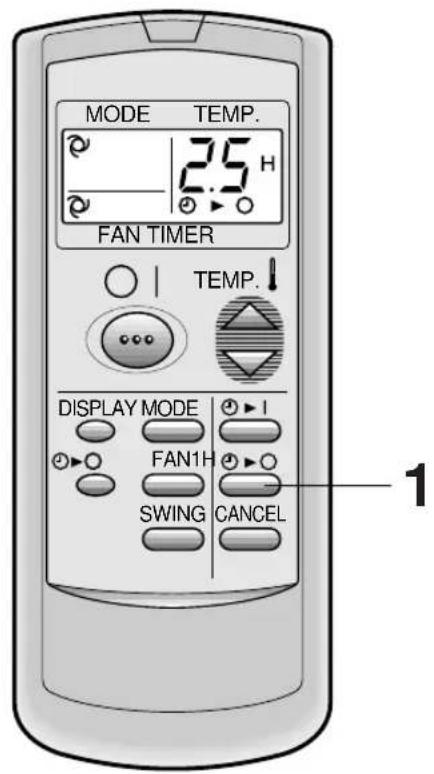

CONTROLO REMOTO

(O símbolo do modo aquecer apenas fornecido nos modelos AY-A07BE/AY-A09BE/AY-A12BE)

① TRANSMISSOR ② MOSTRADOR LCD (de cristais líquidos) ③ Botão LIGAR/DESLIGAR (ON/OFF) ④ Botão TERMOSTATO (THERMO.) ⑤ Botão MOSTRADOR (DISPLAY) ⑥ Botão MODO (MODE) ⑦ Botão LIGAR TEMPORIZADOR (TIMER ON) (para regular o temporizador) ⑧ Botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) ⑨ Botão DESLIGAR TEMPORIZADOR (TIMER OFF) (para regular o temporizador) ⑩ Botão VENTOINHA (FAN) ⑪ Botão ANULAR TEMPORIZADOR (TIMER CANCEL) ⑫ Botão DIRECCIONAR (SWING)

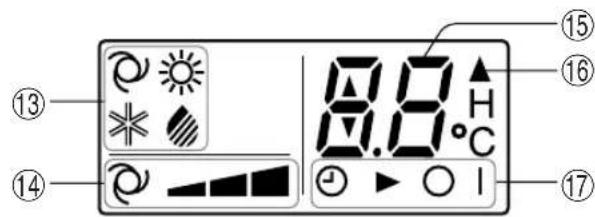

MOSTRADOR LCD DO CONTROLO REMOTO

13 SÍMBOLOS DE MODOS DE FUNCIONAMENTO

: AUTOMÁTICO : ARREFECER

: AQUECER : SECAR

apenas para AY-A07BE/AY-A09BE/AY-A12BE)

SÍMBOLOS DA VELOCIDADE DA VENTOINHA

: AUTOMÁTICO : Manual

15 INDICADOR DE CONTAGEM REGRESSIVA DE TEMPERATURA E TEMPORIZADOR 16 SÍMBOLO DE TRANSMISSÃO 17 INDICADOR DE TEMPORIZADOR LIGADO/DESLIGADO

Indica quando o temporizador está regulado para ligado ou desligado.

(O símbolo do modo aquecer apenas fornecido nos modelos AY-A07BE/AY-A09BE/AY-A12BE)

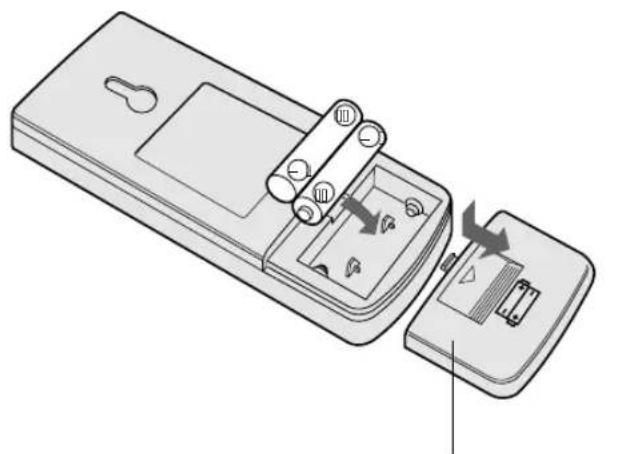

CARREGAR AS PILHAS Use duas pilhas AAA (R03).

1 Remova a tampa das pilhas na parte posterior do controlo remoto. 2 Insira as pilhas no compartimento assegurando que os polos + e - fiquem correctamente posicionados.

• Aparecerão linhas no mostrador quando as pilhas estiverem instaladas correctamente.

3 Reinstale a tampa das pilhas.

Tampa do controlo remoto

NOTAS:

• A duração de vida útil da pilha é de aproximadamente um ano, sob condições normais de utilização.
• Ao substituir estas pilhas, faça-o sempre por pilhas novas e use sempre do mesmo tipo.
• Se o controlo remoto não funcionar normalmente, antes de substituir as pilhas, retire-as e volte a colocá-las após 30 segundos.
• Se não pretender utilizar a unidade por um período mais prolongado, retire as pilhas do controlo remoto.

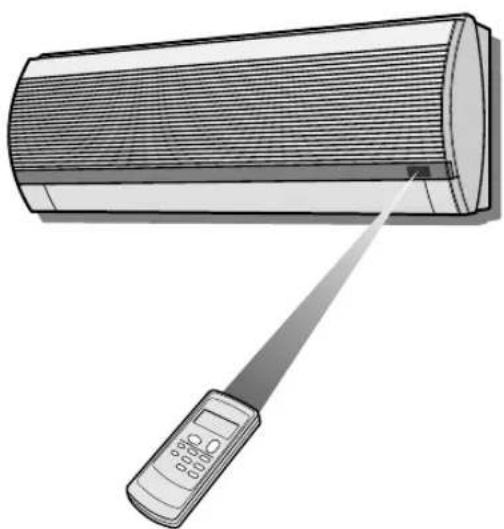

COMO UTILIZAR O CONTROLO REMOTO

Aponte o controlo remoto na direção do recetor da unidade e carregue no botão que pretende acionar. Ouvir-se-á um som quando a unidade receber o sinal.

• Assegure-se de que não há qualquer objeto, como por exemplo cortinas, entre o controlo remoto e a unidade.
• O controlo remoto funciona até uma distância de sete metros.

ATENÇÃO

• Não exponha a janela recetora diretamente à luz do sol forte, pois os raios solares podem afetar o funcionamento correto. Caso seja necessário, feche as cortinas para evitar essa exposição direta.
• Se utilizar uma lâmpada fluorescente com um arrancador rápido no mesmo quarto em que se encontra o ar condicionado, pode surgir interferências durante a transmissão do sinal.
• A unidade pode ser afetada por sinais emitidos pelo controlo remoto de um televisor, de um videogravador ou de outro equipamento que seja utilizado no mesmo quarto.
• Não deixe o controlo remoto exposto à luz direta do sol ou perto de um aquecimento. Proteja também a unidade e o controlo remoto contra humidade e impactos, pois estes podem provocar a sua descoloração ou danificá-los.

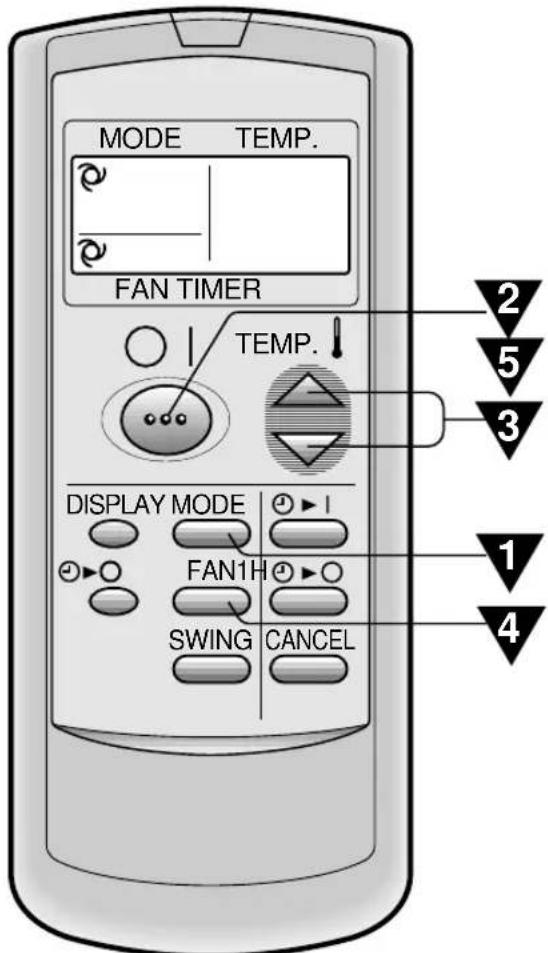

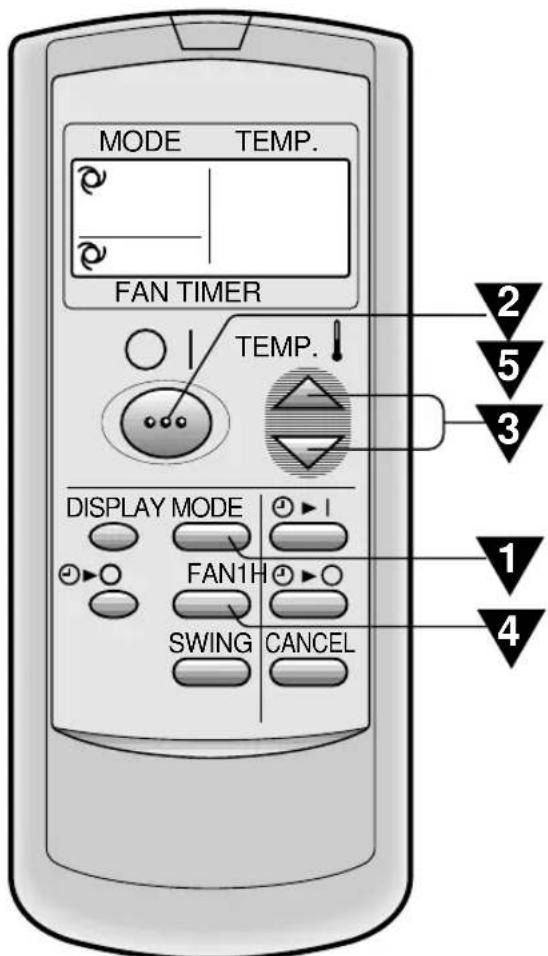

FUNCIONAMENTO BÁSICO

Carregue no botão MODO (MODE) para escolher o modo de funcionamento.

AQUECER

apenas para os modelos AY-A07BE/AY-A09BE/AY-A12BE)

Carregue no botão LIGAR/DESLIGAR (ON/OFF) para fazer a função.

A lâmpada vermelha (FUNCIONAMENTO (OPERATION) da unidade acender-se-á.

Carregue no botão TERMOSTATO (THERMO) para regular a temperatura desejada.

MODO AUTO/SECAR

A temperatura pode ser alterada em incrementos de 1°C dentro da gama de 2°C acima ou 2°C abaixo da temperatura determinada automaticamente pelo ar condicionado.

MODO ARREFECER (AQUECER apenas para AY-A07BE/AY-A09BE/AY-A12BE)

A temperatura pode ser regulada dentro da gama de 18 a 32°C

Carregue no botão VENTOINHA (FAN) para determinar a velocidade desejada da ventoinha.

AUTO- SUAVE MÁTICO

LENTO

RÁPIDO

• No modo SECAR (DRY), a velocidade da ventoinha encontra-se ajustada em AUTOMÁTICO (AUTO) e não pode ser alterada.

Para desligar a unidade, pressione novamente o botão LIGAR/DESLIGAR (ON/OFF).

• A lâmpada vermelha (日) do FUNCIONAMENTO (OPERATION) da unidade desligar-se-á.

SUGESTÕES REFERENTES AO MODO AUTOMÁTICO

No modo AUTOMÁTICO (AUTO), a temperatura e o modo são selecionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada.

Modo de funcionamento e regulação das temperaturas nos modelos AH-A07BE/AH-A09BE/AH-A12BE

Temperatura do quarto no inico do funciona	Funçãoamento Automático
	Modo Reguião	ação do Termostato
Abaixo de 24°C SECAR Temp. do Quarto	no inico
24°C a 26°C ARREFECER 24°C
Acima de 28°C ARREFECER 25°C
Abaixo de 21°C ARREFECER 26°C

Modos de funcionamento e regulação das temperaturas nos modelos AY-A07BE/AY-A09BE/AY-A12BE

Temperatura do quarto noedinho do funciona	Funçãoamento Automático
	Modo Regulacao do Termostato
Abaixo de 24°C AQUECER 23°C
21°C-24°C SECAR Temp. do Quarto noedinho
24°C-26°C ARREFECER 24°C
26°C-28°C ARREFECER 25°C
Abaixo de 21°C ARREFECER 26°C

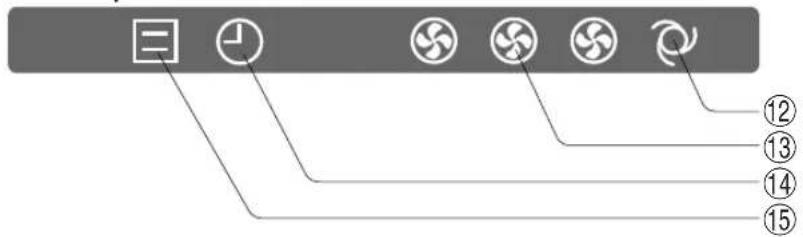

SUGESTÕES SOBRE A LÂMPADA DE VELOCIDADE DA VENTOINHA

Durante o funcionamento, a Lâmpada de VELOCIDADE DA VENTOINHA acenderá em 3 níveis (2 níveis para o modo SECAR) no painel indicador da unidade para indicar a velocidade da ventoinha.

Quando a velocidade da ventoinha for regulada para AUTO

Quando a velocidade da ventoinha for regulada para manual

A Lâmpada VELOCIDADE VENTOINHA AUTOMÁTICA acende.

Para desligar a Lâmpada de VELOCIDADE DE VENTOINHA, pressione o botão MOSTRADOR (DISPLAY).

Velocidade suave

Velocidade baixa

Velocidade alta

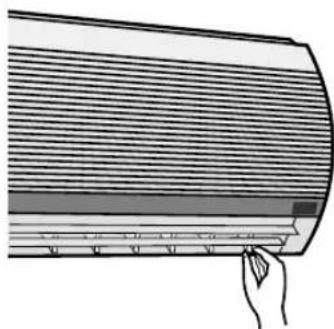

DIREÇÃO DO FLUXO VERTICAL DO AR

A direção do fluxo do ar é automaticamente pré-definida para permitir um ótimo conforto em cada um dos modos, como seguidamente se indica:

Modo ARREFECER (COOL) e SECAR (DRY)	Fluxo de ar horizontal
AQUECER (HEAT) (apenas no caso dos modelos AY-A07BE/AY-A09BE/AY-A12BE)	Fluxo de ar diagonal

COMO REGULAR A DIREÇÃO DO FLUXO DO AR

Carregue uma vez no botão DIRECIONAR (SWING) no controlo remoto.

• O regulador vertical modificará continuamente o seu ângulo.

Carregue mais uma vez no botão DIRECIONAR (SWING) assim que o regulador vertical alcançar a posição desejada.

• O regulador parará dentro da margem indicada no DIAGRAMA.
• A posição ajustada será memorizada e será automaticamente regulada na mesma posição quando funcionar na próxima vez.

Margem de regulação

Modo ARREFECER (COOL) e SECAR

AQUECER (HEAT) (apenas no caso dos modelos AY-A07BE/AY-A09BE/AY-A12BE)

A margem de regulação é mais restrita que a margem DIRECIONAR (SWING) para evitar a formação de água de condensação.

A margem é mais ampla para fazer a circulação de ar.

DIREÇÃO DO FLUXO HORIZONTAL DO AR

Segure nas alhetas de regulação horizontais como ilustrado e regule a direção do fluxo do ar.

ATENÇÃO

Nunca tente fazer a alheta de regulação vertical manualmente.

• O ajuste manual destas alhetas pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controlo remoto.
• Quando os modos ARREFECER (COOL) e SECAR (DRY) são realizados por um período prolongado com as alhetas de regulação verticais ajustadas numa posição muito virada para baixo, pode formar-se água de condensação.

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for ativado, a unidade trabalhará durante uma hora a contar do momento em que é ativado.

1. Carregue no botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER).

Pressione o botão de ANULAR (CANCEL).

• A lâmpada vermelha (de FUNCIONAMENTO (OPERATION)) e a lâmpada laranja (de TEMPORIZADOR (TIMER)) desligar-se-ão na unidade.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) tem prioridade sobre o funcionamento de LIGAR TEMPORIZADOR (TIMER ON) e DESLIGAR TEMPORIZADOR (TIMER OFF).
• Quando for regulado o TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) quando a unidade não estiver a funcionar, a unidade funcionará durante uma hora com a condição previamente regulada.
• Se desejar pôr em funcionamento a unidade numa outra hora, pressione de novo o botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) durante o funcionamento.
• Se estiverem ajustados LIGAR TEMPORIZADOR (TIMER ON) e/ou DESLIGAR TEMPORIZADOR (TIMER OFF), o botão ANULAR TEMPORIZADOR (TIMER CANCEL) cancela todos os ajustamentos.

DESLIGAR TEMPORIZADOR

A unidade desligará automaticamente de acordo com a sua regulação.

A duração do temporizador pode ser definida desde um mínimo de 0.5 horas (30 minutos) até um máximo de 12 horas.

Até 9.5 horas, poderá definir por incrementos de 0.5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

Aponte o controlo remoto para a janela de receção do sinal da unidade.

1 Pressione o botão DESLIGAR TEMPORIZADOR (TIMER OFF) (①) e defina o tempo como desejar.

• A definição do tempo mudará quando pressionar o botão da seguinte forma.

Mantenha o botão pressionado para definição rápida.

• A lâmpada laranja (⊙) TEMPORIZADOR (TIMER) na unidade acender-se-á.
• Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.
• O tempo definido decrescerá indicando o tempo remanescente.

Exemplo: Quando desejar parar o funcionamento 2.5 horas mais tarde.

SUGESTÕES REFERENTES AO FUNCIONAMENTO COM DESLIGAMENTO POR TEMPORIZADOR

Quando está ativo o modo de funcionamento DESLIGAMENTO POR TEMPORIZADOR (TIMER OFF), a temperatura do espaço a climatizar é regulada automaticamente para fazer que o espaço fique demasiado quente ou demasiado frio (função automática noturna).

MODO ARREFECER/SECAR (COOL/DRY):

• Uma hora depois de o temporizador ter começado a funcionar, a temperatura sobe 1°C para além da temperatura regulada no termostato.

MODO AQUECER (HEAT): (apenas para os modelos AY-A07BE/AY-A09BE/AY-A12BE)

• Uma hora depois de o temporizador ter começado a funcionar, a temperatura desce 3°C abaixo da temperatura regulada no termostato.

PARA TERMINAR O TEMPORIZADOR

Carregue no botão TERMINAR TEMPORIZADOR (CANCEL).

• A lâmpada laranja (do TEMPORIZADOR (TIMER)) na unidade apaga-se.

PARA MODIFICAR A HORA

Pressione o botão TEMPORIZADOR (TIMER) que deseja alterar, (TEMPORIZADOR DESLIGADO (TIMER OFF) ou TEMPORIZADOR LIGADO (TIMER ON)) e altere a definição do tempo.

LIGAR TEMPORIZADOR

A unidade ligará automaticamente de acordo com a sua regulação.

A duração do temporizador pode ser definida desde um mínimo de 0.5 horas (30 minutos) até um máximo de 12 horas.

Até 9.5 horas, poderá definir por incrementos de 0.5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

Exemplo: Quando desejar que a temperatura do quarto seja alcançada 6.5 horas mais tarde.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

1 Carregue no botão LIGAR TEMPORIZADOR (TIMER ON) (O I).

• A definição do tempo mudará quando pressionar o botão da seguinte forma.

Mantenha o botão pressionado para definição rápida.

• A lâmpada laranja (TEMPORIZADOR (TIMER) na unidade) acender-se-á.
• Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.
• O tempo definido decrescerá indicando o tempo remanescente.

Selecione o modo, temperatura e velocidade da ventoinha como desejar.

• Quando a temperatura for regulada com o TEMPORIZADOR LIGADO (TIMER ON), a temperatura aparecerá no mostrador durante 5 segundos e (antes de voltar a indicação da hora).
• Se não alterar a definição, a unidade funcionará com a definição anterior.
• A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada no quarto seja realmente alcançada na hora programada. (Função de acordar)

NOTAS SOBRE A REGULAÇÃO E FUNCIONAMENTO DO TEMPORIZADOR

• A última definição será memorizada e aparecerá no mostrador do controlo remoto da próxima vez que regular o TEMPORIZADOR DESLIGADO (TIMER OFF) ou o TEMPORIZADOR LIGADO (TIMER ON).
• O TEMPORIZADOR DESLIGADO (TIMER OFF) e o TEMPORIZADOR LIGADO (TIMER ON) não podem ser definidos em conjunto.
• Quando estiver ativado o TEMPORIZADOR DESLIGADO EM UMA HORA (ONE-HOUR OFF TIMER), o TEMPORIZADOR DESLIGADO (TIMER OFF) e o TEMPORIZADOR LIGADO (TIMER ON) não estão quando está.
• Quando for ativado o TEMPORIZADOR DESLIGADO EM UMA HORA (ONE-HOUR OFF TIMER), durante a duração de TEMPORIZADOR DESLIGADO (TIMER OFF) ou TEMPORIZADOR LIGADO (TIMER ON), o TEMPORIZADOR DESLIGADO (TIMER OFF) ou o TEMPORIZADOR LIGADO (TIMER ON) serão cancelados.

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controle remoto à disposição.

PARA ATIVAR

Levante o painel da unidade interior e pressione o botão AUX no painel de comando.

• A lâmpada vermelha (®) de FUNCIONAMENTO (OPERATION) na unidade acende e a unidade começa a funcionar no modo AUTOMÁTICO (AUTO).
• A velocidade da ventoinha e a regulação da temperatura são ajustadas AUTOMATICAMENTE (AUTO).

PARA DESATIVAR

Pressione novamente o botão AUX no painel de comando. - A lâmpada vermelha (日) de FUNCIONAMENTO (OPERATION) na unidade apaga-se.

NOTA:

Se o botão AUX for pressionado durante o funcionamento normal, a unidade é desligada.

OPÇÕES

Filtro purificador do ar

Durante o funcionamento do ar condicionado, o filtro purificador do ar retém a poeira e o fumo do tabaco do ar e descarrega ar limpo.

O material antibacteriano presente no filtro purificador do ar suprime a atividade de vírus e outros germes observados.

O período de substituição para o tipo descartável é de aproximadamente 3 a 6 vezes.

Contacte o seu revendedor para a compra desta opção.

Tipo AZ-F900B

ATENÇÃO

Antes de efetuar qualquer trabalho de manutenção no aparelho, assegure-se de que a ficha do cabo de alimentação de rede FOI retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DOS FILTROS

Os filtros de ar devem ser limpos de duas em duas semanas.

1 DESLIGAR A UNIDADE 2 RETIRAR OS FILTROS

1 Levante o painel. 2 Empurre os filtros ligeiramente para cima a fim de os desencaixar. 3 Puxe os filtros de ar para baixo a fim de os poder tirar.

3 LIMPAR OS FILTROS

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

4 RECOLOCAR OS FILTROS

1 Recoloque os filtros na posição inicial. 2 Feche o painel à frente. 3 Empurre com força o centro do painel para o engatar devidamente no seu lugar.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

ATENÇÃO

• Limpe-os com um pano macio.
• Não os salpique ou molhe diretamente com água. Poderá originar um choque elétrico ou danificar o equipamento.
• Não use água quente, diluente, pós abrasivos ou solventes fortes.

MANUTENÇÃO FORA DA ÉPOCA DE AR CONDICIONADO

1. Faça funcionar a unidade no modo ARREFECER (COOL), com a temperatura regulada em 32°C, durante cerca de meio dia para permitir que o mecanismo seque completamente. 2. Interrompa o funcionamento e desligue a unidade. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado. 3. Limpe os filtros e, a seguir, volte a instalá-los.

MANUTENÇÃO ANTES DA ÉPOCA DE AR CONDICIONADO

1. Assegure-se de que os filtros de ar não estão sujos. 2. Assegure-se de que não há nada a obstruir a entrada e a saída de ar do aparelho.

ATENÇÃO

3. Controle periodicamente a armação de montagem exterior, a fim de detectar eventuais sinais de desgaste e para assegurar que fica fixa no seu lugar.

ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA

As condições de funcionamento seguidamente descritas não denominam avarias do equipamento.

UNIDADE NÃO FUNCIONA A unidade não funciona se for ligada imeditamente antes ter sido desligada. A unidade não funciona é para proteger o mecanismo interno. Espere 3 minutos até colocar a unidade em等功能amento.	RUCO SIBILANTE O ruído suave e sibilante que se ouve é o ruído do agente de refrigeração a correr dentro da unidade.
	VAPOR DE ÁGUA • No modo de funciona ARRE-FECER (COOL) e SECAR (DRY), po- de-se verficar por vezes a existência de vapor de água na saía de ar devido à dificença de temperatura entre o ar inferior do quarto e o ar descarregado pela unidade. • No modo de funciona a AQUECER (HEAT), pode sair vapor de água da unidade durante a descogelação. (Apenas no caso dos modelos AY-A07BE/AY-A09BE/AY-A12BE)
Não Sai AR QUENTE DA UNIDADE (Modelos AY-A07BE/AY-A09BE/AY-A12BE) A unidade está na fase de pré-aquecimento ou de descongença.
CHEiros Cheiros das carpetes ou dos moveris e que tenham penetrado na unidade e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação poderão ser emitidos pela unidade.
RUCO A ESTALAR A unidade poderá produzir um ruído a estalar. Este som é gerado pela fricção do pailen frontal e outros componentes a dilatabrem-se ou a unirem-se devido à mudança de temperatura.

Se o aparelho parecer estar a funcionar mal, verifique os pontos seguidamente referidos antes de chamar o serviço de assistência técnica.

SE A UNIDADE NÃO FUNCIONA

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) O QUARTO DEVIDAMENTE
Controle os filtros, se esti-VEREM sujos limpe-os.	Controle a unidade exterior pa-ra verficar se não está alguma coisa a obstruir a entrada ou a saía de ar.	Verifique se o termostato está devidamente regulado.
Assegure-se de que as jane-las e as portas está bem fechadas.	Havendo muitas pessoas no quarto, pode acontecer que a temperatura desejada não se-ja alcancada.	Verifique se está quaisquer aparehos que produzam ca- lor a funcional no quarto.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLLO REMOTO
Verifique se as pilhas do controlo remoto está des-carregadas ou fracas.	Tente emitir novamente o sinal com o controlo remoto a apon-tar devidamente na direção da janela receptora do aparecido.	Verifique se as pilhas do controlo remoto está colocações com a polaridade cor-recta.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIONAMENTO (OPERATION) e a lâmpada de TEMPORIZADOR (TIMER) no painel dos indicadores.

CONTEÚDO

-PRODUTOS... EA-1 -INSTRUÇÕES DE SEGURANÇA...................................... EA-3 -CONSELHOS PARA ECONOMIA DE ENERGIA -NOMES DAS PEÇAS .EA-4 -USO DO TELECOMANDO ....... EA-6 FUNCIONAMENTO BÁSICO EA-8 REGULADOR DA DIREÇÃO DO FLUXO DE AR EA-10

TEMPORIZADOR DE LIGAR/DESLIGAR ...EA-11 FUNCIONAMENTO COM TEMPORIZADOR EA-12 FUNCIONAMENTO AUXILIAR EA-14 KIT DE PEÇAS OPCIONAIS EA-14 - MANUTENÇÃO EA-15 - ANTES DE CHAMAR O SERVIÇO ...... EA-16
