MANUAL DE UTILIZADOR Pro Precision DG8420 ROWENTA

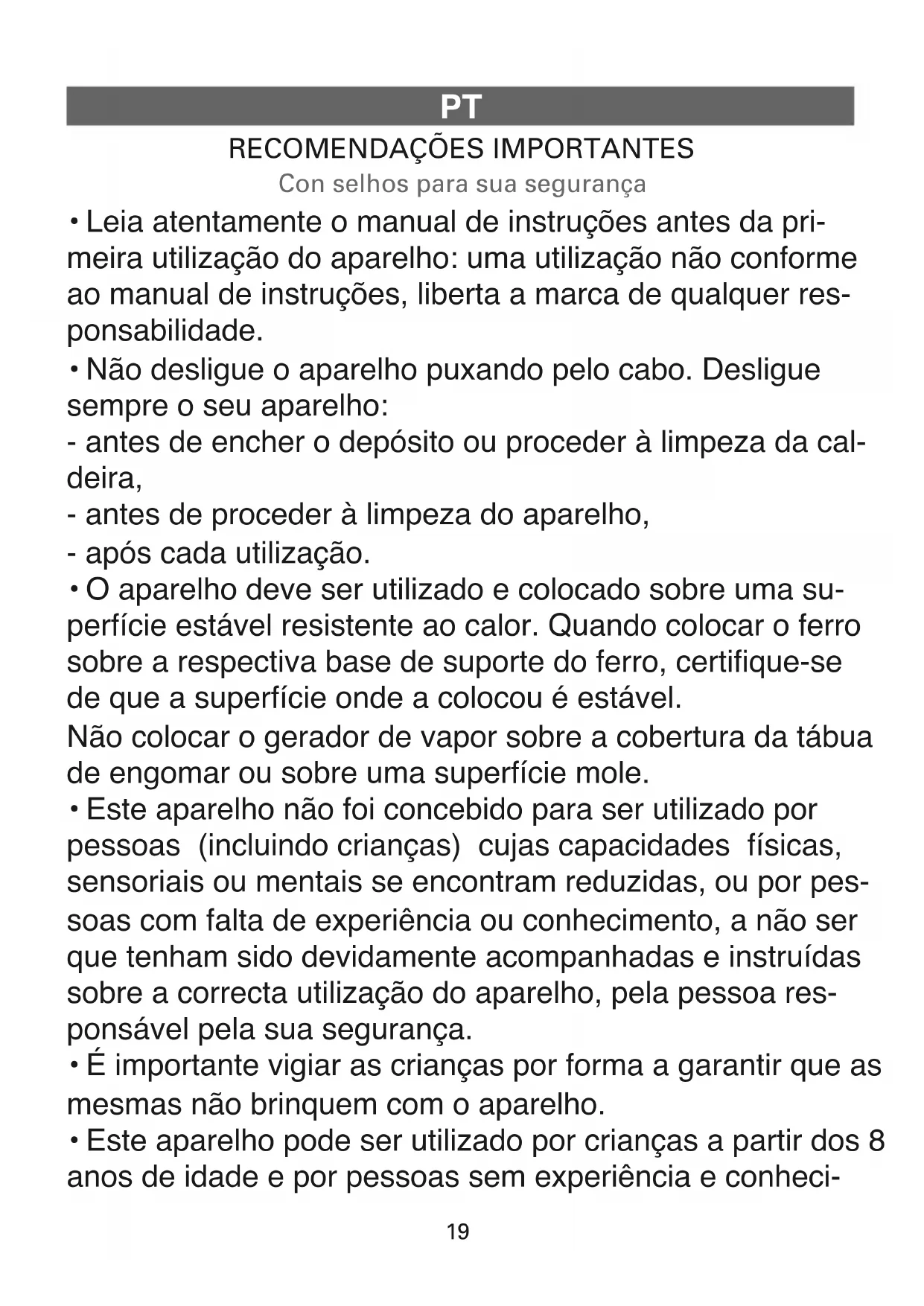

RECOMENDAÇÕES IMPORTANTES Con selhos para sua segurança

• Leia atentamente o manual de instruções antes da pri-

meira utilização do aparelho: uma utilização não conforme

ao manual de instruções, liberta a marca de qualquer res-

• Não desligue o aparelho puxando pelo cabo. Desligue

sempre o seu aparelho:

- antes de encher o depósito ou proceder à limpeza da cal-

- antes de proceder à limpeza do aparelho,

- após cada utilização.

• O aparelho deve ser utilizado e colocado sobre uma su-

perfície estável resistente ao calor. Quando colocar o ferro

sobre a respectiva base de suporte do ferro, certifique-se

de que a superfície onde a colocou é estável.

Não colocar o gerador de vapor sobre a cobertura da tábua

de engomar ou sobre uma superfície mole.

• Este aparelho não foi concebido para ser utilizado por

pessoas (incluindo crianças) cujas capacidades físicas,

sensoriais ou mentais se encontram reduzidas, ou por pes-

soas com falta de experiência ou conhecimento, a não ser

que tenham sido devidamente acompanhadas e instruídas

sobre a correcta utilização do aparelho, pela pessoa res-

ponsável pela sua segurança.

• É importante vigiar as crianças por forma a garantir que as

mesmas não brinquem com o aparelho.

• Este aparelho pode ser utilizado por crianças a partir dos 8

anos de idade e por pessoas sem experiência e conheci-

1800128865_DG84XX_GRH_110x154mm 14/02/13 16:08 Page1920

mentos ou com capacidades físicas, sensoriais ou mentais

reduzidas, se tiverem recebido formação e supervisão relati-

vamente à utilização do aparelho de forma segura e com-

preendam os perigos envolvidos. As crianças não podem

brincar com o aparelho. A limpeza e a manutenção do mesmo

por parte do utilizador não deve ser realizada por crianças,

excepto se estas tiverem mais de 8 anos e forem supervisio-

nadas. Manter o aparelho e o cabo de alimentação fora do al-

cance de crianças com menos de 8 anos.

• Quando o aparelho está em funcionamento, a tempera-

tura das superfícies pode ser elevada, o que pode provocar

queimaduras. Não toque nas superfícies quentes do apa-

relho (partes metálicas acessíveis e partes de plástico

próximas das partes metálicas).

• Nunca deixe o aparelho sem vigilância:

- quando este está ligado à corrente,

- durante cerca de 1 hora até arrefecer.

• Antes de esvaziar a caldeira/enxaguar o colector de calcá-

rio (dependendo do modelo), desligue sempre o gerador de

vapor e espere que arrefeça pelo menos durante 2 horas

antes de abrir a tampa de escoamento/o depósito de água.

• Atenção: se a tampa da caldeira ou a tampa de enxagua-

mento da caldeira (consoante o modelo ) estiver tombada

ou gravemente amolgada, deve ser substituída no Centro

de Assistência Aprovado, dado que deverá estar danifi-

• Quando proceder à limpeza da caldeira, não a encha di-

rectamente por baixo da torneira.

• A caldeira não deve ser aberta durante a utilização.

• O aparelho não deve ser utilizado se tiver caído ao chão,

1800128865_DG84XX_GRH_110x154mm 14/02/13 16:08 Page2021

apresentar danos visíveis, fugas ou anomalias de funciona-

mento. Nunca desmonte o aparelho: este deve ser exami-

nado por um Serviço de Assistência Técnica autorizado por

forma a evitar qualquer situação de perigo para o utilizador.

• Se o cabo de alimentação eléctrica ou o cabo de vapor se

encontrarem de alguma forma danificados, deverão ser obri-

gatoriamente substituídos por um Serviço de Assistência Téc-

nica autorizado, por forma a evitar qualquer situação de

perigo para o utilizador.

• Para sua segurança, este aparelho está em conformidade com as normas e regulamentos apli-

cáveis (Directivas Baixa Tensão, Compatibilidade Electromagnética, Ambiente, …).

• O seu gerador de vapor é um aparelho eléctrico, devendo ser utilizado nas condições normais

de utilização. O aparelho foi concebido apenas para uma utilização doméstica.

• O aparelho está equipado com 2 sistemas de segurança:

- uma válvula que evita qualquer sobrepressão, e que em caso de mau funcionamento do apa-

relho, liberta o excesso de vapor,

- um fusível térmico para evitar o sobreaquecimento.

• Ligue sempre o seu gerador de vapor:

- a uma instalação eléctrica cuja tensão esteja compreendida entre 220 e 240 V.

- a uma tomada eléctrica tipo «terra».

Os erros de ligação podem causar danos irreversíveis e anular a garantia.

Se utilizar uma extensão eléctrica, verifique se a ficha é do tipo bipolar de 16A com condutor de

• Desenrole completamente o cabo eléctrico antes de o ligar a uma tomada com terra.

• A base do ferro e a base de suporte do ferro podem atingir temperaturas muito elevadas e

provocar queimaduras – não lhes toque.

Nunca toque nos cabos eléctricos com a base do ferro de engomar.

• O aparelho liberta vapor que pode provocar queimaduras. Manipule o ferro com precaução,

sobretudo ao engomar na vertical. Nunca dirija o vapor para pessoas ou animais.

• Nunca coloque o gerador de vapor dentro de água ou qualquer outro líquido. Nunca o passe

por água da torneira.

Guarde o manual de instruções para futuras utilizações

Protecção do meio ambiente em primeiro lugar!

O seu aparelho contém materiais que podem ser recuperados ou reciclados.

Entregue-o num ponto de recolha para possibilitar o seu tratamento.

1• Que tipo de água utilizar ?

O seu aparelho foi concebido para

funcionar com água da torneira. Se a

água for muito calcária, misture 50% de

água da torneira e 50% de água

desmineralizada disponível no mercado.

Em certas regiões junto à costa, o teor

em sal da sua água pode ser muito

elevado. Neste caso, utilize

exclusivamente água desmineralizada.

Existem vários tipos de amaciadores de

água e a água da maioria deles pode ser

utilizada na central de vapor. Contudo,

determinados amaciadores e

produtos químicos como o sal, podem

provocar derrames brancos ou

castanhos, sendo nomeadamente o caso

dos jarros filtrantes.

Se se deparar com este tipo de

problema, recomendamos a utilização

de água da torneira não tratada ou de

Depois de mudar a água, são

necessárias várias utilizações para

resolver o problema. Ao experimentar a

função vapor pela primeira vez,

recomenda-se que o faça sobre um pano

usado que possa deitar fora, para evitar

danificar as suas roupas.

Nunca utilize água da chuva, nem que

contenha aditivos (como amido,

perfumes, ou água de aparelhos

electrodomésticos). Estes aditivos

podem alterar as propriedades do vapor

e, com temperaturas elevadas, podem

formar depósitos na câmara de

vaporização susceptíveis de manchar a

2 • Prepare o seu gerador

Coloque o gerador de vapor sobre uma

superfície estável e horizontal, resistente

Verifique se o aparelho está desligado.

Utilize uma garrafa de água e encha-a

com um litro de água no máximo e, em

seguida, deite a água no reservatório

sem exceder o nível Máx. - fig.1.

Desenrole por completo o cabo eléctrico

4. Base para repouso do ferro

5. Reservatório fixo de 1 L

ou tampa do colector de calcário

(consoante o modelo)

8. Compartimento de arrumação do

12. Clip de arrumação do cabo de

13. Colector de calcário

Ligue o gerador de vapor a uma tomada

piloto acende-se. A luz piloto

(localizada no painel de comandos)

a caldeira aquece - fig.4.

Aquando da primeira utilização, o

aparelho poderá libertar fumos e odores

inofensivos. Este fenómeno sem

consequências, desaparecerá logo que

comece a utilizar o aparelho.

A central de vapor e o ferro estão prontos

a engomar quando o indicador de vapor

está aceso e fixo e o indicador do ferro

Após aproximadamente um minuto, e

regularmente durante a utilização, a

bomba eléctrica integrada no seu

aparelho injecta água para a caldeira.

Esta acção irá produzir um ruído

normal para este procedimento.

4 • Funcionamento do

• Luz verde intermitente - fig.4 : a caldeira

está em aquecimento.

• Indicador verde aceso e fixo - fig.6 : pode

começar a utilizar o vapor.

• Indicador vermelho aceso e fixo - fig.9 : o

depósito está vazio.

• Indicador laranja “Calc-Away System” -

fig.11 ou “Esvaziamento da caldeira” -

fig.17 (consoante o modelo) pisca: deve

enxaguar o colector.

seleccionando o tipo de tecido a

engomar - ver quadro mais abaixo.

A luz piloto do ferro acende-se.

Atenção: no início da sessão e quando

reduz a temperatura durante a sessão, o

aparelho está pronto assim que o

indicador luminoso do ferro se apaga e

que o indicador luminoso verde situado no

painel de comandos fica fixo.

Durante a sessão, assim que aumenta a

temperatura do ferro, pode engomar

Durante o funcionamento, a luz piloto do

ferro e a luz piloto do vapor pronto acendem

apagam consoante as necessidades de

aquecimento. Este procedimento não tem

qualquer consequência na utilização do

aparelho. Para obter vapor, carregue no

o no lado oposto ao que vai ser

Recomendação: Se soltar o comando,

o vapor pára. Aquando da primeira

utilização ou se não tiver utilizado o

vapor durante alguns minutos: afaste

o ferro da peça de roupa e carregue

repetidamente no comando do vapor

- fig. 7 de modo a eliminar a água fria

no circuito de vapor.

Regulação do termóstato do ferro: O

seu ferro aquece rapidamente,

comece por engomar os tecidos que

só podem ser engomados a

temperaturas baixas (•) e termine com

os tecidos resistentes a temperaturas

elevadas. Aquando de uma mudança

de regulação do termóstato

(consoante o tipo de tecido a

engomar), aguarde até a luz piloto do

ferro se apagar. Se engomar um

tecido com fibras mistas, regule a

temperatura para a fibra mais

1800128865_DG84XX_GRH_110x154mm 14/02/13 16:08 Page6566

Se engomar peças de roupa de lã,

carregue no comando do vapor do

ferro por impulsos, sem pousar o

ferro sobre a peça. Evitará, assim, que

a roupa fique com lustro. Se pretender

utilizar o vapor nos tecidos delicados

(•), carregue com moderação no

comando do vapor que se encontra

por baixo da pega do ferro, por forma

a evitar eventuais perdas de água.

Durante as pausas, não coloque o

ferro sobre um suporte metálico mas

sim sobre a base para repouso do

ferro que se encontra equipada com

protecções antiderrapantes,

concebidas para resistir a altas

temperaturas. Se colocar o termóstato

na posição “min” o ferro não aquece.

6 • Engomar na vertical

Ajuste o botão de temperatura do ferro

para a posição máxima.

Pendure a peça de roupa num cabide e

alise ligeiramente o tecido com a mão.

Carregue no comando do vapor - fig.7 de

forma intermitente, efectuando um

movimento de cima para baixo com o

Uma vez que o vapor produzido é

muito quente, nunca passe a ferro

roupa vestida numa pessoa, utilize

sempre um cabide. Para tecidos que

não o linho ou o algodão, mantenha o

ferro a uma distância de alguns

centímetros para não queimar o

Exemplos de utilização da função de

alisamento vertical:

• Alisar no cabide os tecidos delicados

que não deseja que entrem em

contacto com o ferro quente

• Engomar ao de leve uma camisa ou um

fato imediatamente antes de vesti-lo.

7 • Engomar sem vapor

Não pressione o comando do vapor

localizado na pega do ferro.

8 • Encher novamente o

Produção de vapor inexistente e luz

piloto vermelha "depósito vazio" acesa -

fig.9 : o reservatório de água está vazio.

Desligue a central de vapor. Utilize uma

garrafa de água, encha-a com um litro de

água no máximo e, em seguida, deite

água no reservatório, tomando o devido

cuidado para não ultrapassar o nível

Se a água transbordar, deite fora o

Volte a ligar a central de vapor - fig.3.

Pressione o botão Restart, situado no

painel de comandos - fig.10.

O gerador de vapor e o ferro estão

prontos para engomar quando o

indicador luminoso de vapor está aceso

- fig.6 e o indicador luminoso do ferro

Pegue no cabo, dobre-o em dois. Arrume

compartimento - fig.25.

Enrole o cabo eléctrico e prenda-o com a

ajuda do velcro - fig.26.

Deixe arrefecer o gerador de vapor pelo

menos uma hora antes de arrumá-lo,

caso tenha de arrumá-lo num armário ou

num espaço estreito. Pode, em seguida,

arrumar a sua central de vapor em total

LIMPEZA E MANUTENÇÃO _____________________________

10 • Limpar o seu gerador

Nunca coloque o ferro ou a caldeira

debaixo da água da torneira. Nunca

utilize produtos de limpeza ou

descalcificantes para limpar a base ou

A base: limpe a base arrefecida do ferro

com um pano húmido ou uma esponja

A caldeira: Regularmente, limpe as

partes plásticas com um pano macio.

Modelos com colector de calcário

Não coloque produtos anti-calcário

(vinagre, detergentes anti-calcário

industriais…) para descalcificar a

caldeira por forma a não danificá-la.

Antes de proceder ao esvaziamento

da caldeira, é obrigatório deixá-la

arrefecer durante mais de 2 horas,

para evitar qualquer risco de

Para prolongar a vida útil do gerador de

vapor e evitar resíduos de calcário, o

gerador de vapor está equipado com um

colector de calcário integrado.

Este colector, colocado na cuba,

recupera automaticamente o calcário

que se forma no interior.

Princípio de funcionamento:

Uma luz piloto laranja “Calc-Away

System” pisca - fig.11 no painel de

comandos para indicar que é necessário

enxaguar o colector.

ATENÇÃO! Esta operação não deve

ser efectuada enquanto o gerador de

vapor não estiver desligado há pelo

menos duas horas e não estiver

totalmente frio. Para efectuar esta

operação, o gerador de vapor deve

estar situado na proximidade de um

lava-loiça, dada a possibilidade de

saída de água da cuba aquando da

Uma vez a central de vapor totalmente

arrefecida, retire a tampa do colector de

calcário, descrevendo ¼ de volta para a

Desenrosque totalmente o colector e

retire-o do seu compartimento. O colector

contém o calcário acumulado na cuba -

Para limpar devidamente o colector, basta

enxaguá-lo com água corrente de modo a

eliminar o calcário que contém - fig.14.

Volte a instalar o colector no respectivo

compartimento enroscando-o na totalidade

Volte a colocar a tampa do colector de

calcário no lugar. - fig.16.

Como complemento desta manutenção

regular, é recomendado proceder à

lavagem completa da cuba uma vez a

cada 6 meses ou a cada utilizações. Para

• Certifique-se de que o gerador está frio

e desligado há mais de 2 horas.

• Coloque o gerador de vapor junto ao

lava-loiça e o ferro de lado sobre o

• Retire o colector de calcário e esvazie-o.

• Mantenha o seu gerador de vapor na

posição inclinada e com uma garrafa

encha a caldeira com ¼ de litro de água

• Agite a caldeira durante alguns

instantes e esvazie-a completamente no

Aquando da próxima utilização, prima

comandos para desligar o indicador

laranja “Calc-Away System” - fig.10.

Modelos sem colector de calcário

Para prolongar a duração de vida da sua

central de vapor e evitar os resíduos de

calcário, a sua central de vapor está

equipada com um indicador laranja

“Esvaziamento da caldeira” que pisca no

painel de controlo sempre que tenha de

proceder ao esvaziamento do aparelho -

Se o indicador luminoso laranja

"esvaziamento da caldeira" piscar, pode

continuar a passar a ferro como

habitualmente, mas é aconselhável

enxaguar a caldeira antes da próxima

ATENÇÃO! Esta operação não deve

ser efectuada enquanto o gerador de

vapor não estiver desligado há pelo

menos duas horas e não estiver

Coloque o gerador de vapor no rebordo

do lava-loiça e o ferro ao lado, sobre a

Desaperte a tampa de limpeza rodando-a

de 1/4 de volta para a esquerda - fig.18.

Com a ajuda de uma moeda, desaperte

lentamente a tampa de limpeza da

Mantenha o gerador de vapor na posição

inclinada e, com uma garrafa, encha a

caldeira com 1/4 de litro de água da

Agite a caldeira durante alguns

momentos - fig.21 e, de seguida, esvazie-

a totalmente por cima do lava-loiça -

Aconselhamos a que repita esta

operação uma segunda vez para obter

Aperte e feche a tampa de limpeza da

caldeira com a ajuda da moeda - fig.23.

Volte a colocar a tampa - fig.24.

Aquando da próxima utilização,

Problemas Causas possíveis Soluções

O gerador de vapor não liga ou o indicador luminoso do ferro n ão está aceso. O aparelho não está ligado à c orrente. C ertifique-se que o aparelho está ligado e carregue no b otão On/Off (Ligar/Desligar) (situado na parte da f rente da base da caldeira).A água sai pelos orifícios dabase do ferro.Utiliza vapor com demasiadafrequência quando o ferro nãoestá suficientemente quente.Verifique a regulação do termóstato.Aguarde até que o indicador luminoso do ferro seapague antes de accionar o comando de vapor.Ajuste a frequência de utilização do gatilho de vaporem função da posição do termóstato (cf § 5).A água condensou-se nos tubosporque está a utilizar o vaporpela primeira vez ou não outilizava há já algum tempo.Carregue no comando de vapor fora da tábua deengomar, até que o ferro produza vapor. A parecem vestígios de água na r oupa. A cobertura da tábua está s aturada de água porque não e stá adaptada à potência de um g erador de vapor. C ertifique-se que dispõe de uma tábua adaptada ( placa em grelha que evita a condensação). S aem derramamentos brancos d os orifícios da base do ferro. A caldeira rejeita calcário porque n ão é regularmente enxaguada. C onsoante o modelo: - Enxagúe a caldeira quando o indicador“Esvaziamento da caldeira” pisca.- Enxagúe o colector quando o indicador “Calc-AwaySystem” pisca.Se a sua água for muito calcária, aumente as frequências.Saem derramamentoscastanhos dos orifícios da basedo ferro e mancham a roupa.Está a utilizar produtos químicosdescalcificantes ou aditivos naágua de passar a ferro.Nunca adicione qualquer produto no reservatório (ver § que água utilizar).Contacte um Serviço de Assistência Técnica autorizadoRowenta.A base do ferro está suja ouacastanhada e pode manchar aroupa.Está a utilizar uma temperaturademasiado alta.Consulte os nossos conselhos relativos à regulaçãodas temperaturas.A roupa não foi suficientementeenxaguada ou engomou umanova peça antes de a lavar.Certifique-se que a roupa está suficientementeenxaguada para eliminar os eventuais restos dedetergente ou produtos químicos nas novas peças deroupa.Está a utilizar goma. Pulverize sempre o amido no avesso da superfície aengomar.Há pouco vapor ou não hávapor.O reservatório está vazio(indicador luminoso vermelhoaceso).Encha o reservatório de água e prima a tecla “Restart”situada no painel de controlo.A temperatura da base estáregulada para o máximo.O gerador de vapor funciona normalmente, mas ovapor, muito quente, é seco e, logo, menos visível.Sai vapor à volta do colector /tampa (consoante o modelo).A tampa / colector (consoante o modelo) está mal apertado.Volte a apertar a tampa / colector.A junta da tampa / colector(consoante o modelo) estádanificada.Contacte um Serviço de Assistência Técnicaautorizado Rowenta.O aparelho está defeituoso.Não utilize o gerador de vapor e contacte um Serviçode Assistência Técnica autorizado Rowenta.O indicador luminoso vermelho“reservatório de água vazio”está aceso.Não carregou na tecla “Restart”para um novo arranque.Carregue na tecla “Restart” para um novo arranquesituada no painel de controlo até o indicador luminosose apagar.Sai vapor ou água pela parte debaixo do aparelho.O aparelho está defeituoso. Não utilize o gerador de vapor e contacte um Serviçode Assistência Técnica autorizado Rowenta.O indicador laranja “Calc-AwaySystem” ou “Esvaziamento dacaldeira” (consoante o modelo)está aceso.Não premiu a tecla “Restart” derearranque.Carregue na tecla “Restart” para um novo arranquesituada no painel de controlo até o indicador luminosose apagar. Se não for possível determinar a causa da avaria, dirija-se a um Serviço de Assistência

Técnica autorizado ROWENTA. www.rowenta.pt
