MANUAL DE UTILIZADOR Luna SST XTREMEMAC

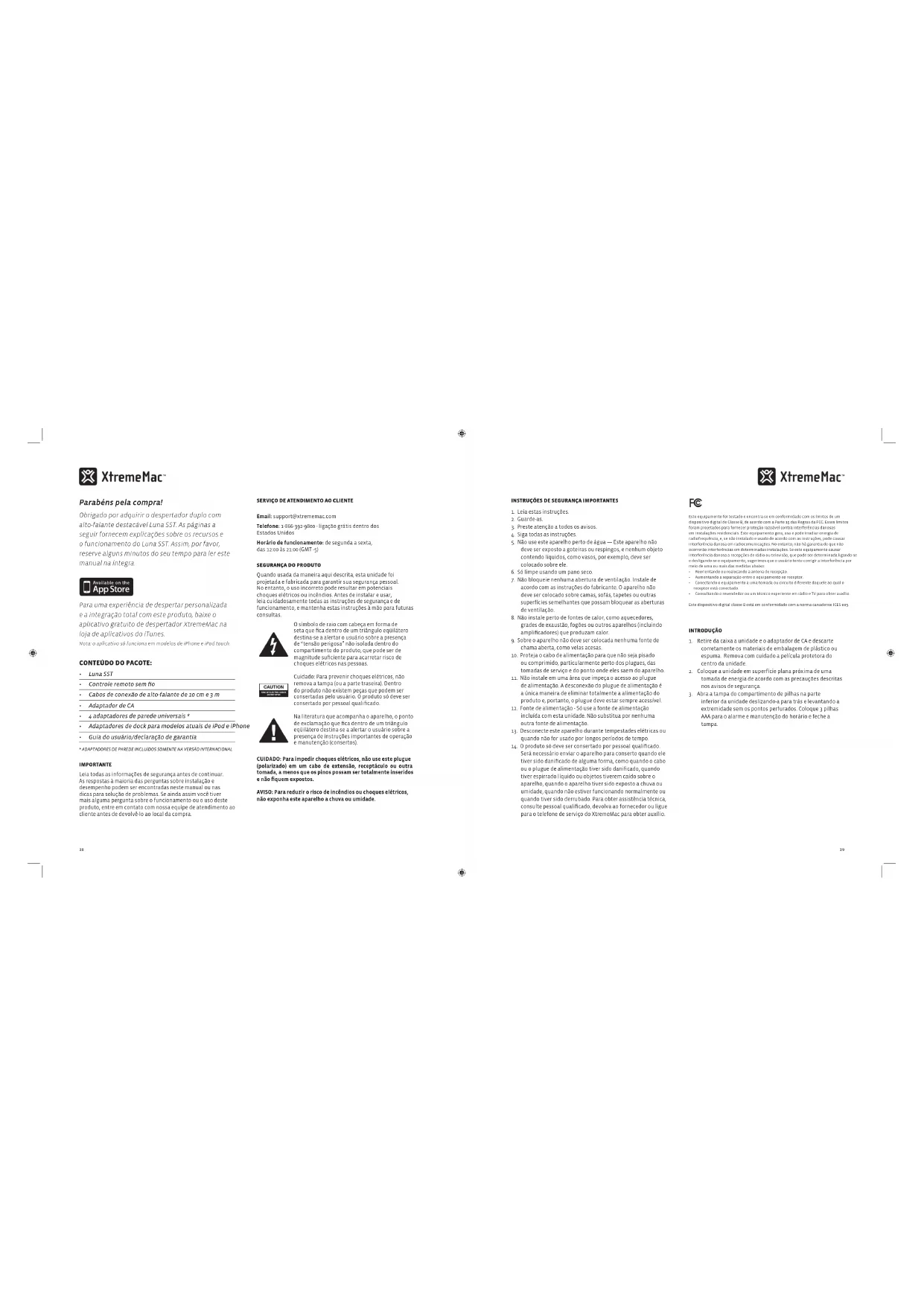

Parabéns pela compra! Obrigado por adquirir o despertador duplo com alto-falante destacável Luna SST. As páginas a seguir fornecem explicações sobre os recursos e o funcionamento do Luna SST. Assim, por favor, reserve alguns minutos do seu tempo para ler este manual na íntegra. Para uma experiência de despertar personalizada e a integração total com este produto, baixe o aplicativo gratuito de despertador XtremeMac na loja de aplicativos do iTunes. Nota: o aplicativo só funciona em modelos de iPhone e iPod touch. conteúDo Do Pacote:

ImPortante Leia todas as informações de segurança antes de continuar. As respostas à maioria das perguntas sobre instalação e desempenho podem ser encontradas neste manual ou nas dicas para solução de problemas. Se ainda assim você tiver mais alguma pergunta sobre o funcionamento ou o uso deste produto, entre em contato com nossa equipe de atendimento ao cliente antes de devolvê-lo ao local da compra. servIÇo De atenDImento ao cLIente Email: support@xtrememac.com Telefone: 1-866-392-9800 - ligação grátis dentro dos Estados Unidos Horário de funcionamento: de segunda a sexta, das 12:00 às 21:00 (GMT -5) seguranÇa Do ProDuto Quando usada da maneira aqui descrita, esta unidade foi projetada e fabricada para garantir sua segurança pessoal. No entanto, o uso incorreto pode resultar em potenciais choques elétricos ou incêndios. Antes de instalar e usar, leia cuidadosamente todas as instruções de segurança e de funcionamento, e mantenha estas instruções à mão para futuras consultas. O símbolo de raio com cabeça em forma de seta que fica dentro de um triângulo eqüilátero destina-se a alertar o usuário sobre a presença de “tensão perigosa” não isolada dentro do compartimento do produto, que pode ser de magnitude suficiente para acarretar risco de choques elétricos nas pessoas. Cuidado: Para prevenir choques elétricos, não remova a tampa (ou a parte traseira). Dentro do produto não existem peças que podem ser consertadas pelo usuário. O produto só deve ser consertado por pessoal qualificado. Na literatura que acompanha o aparelho, o ponto de exclamação que fica dentro de um triângulo eqüilátero destina-se a alertar o usuário sobre a presença de instruções importantes de operação e manutenção (consertos). CUIDADO: Para impedir choques elétricos, não use este plugue (polarizado) em um cabo de extensão, receptáculo ou outra tomada, a menos que os pinos possam ser totalmente inseridos e não fiquem expostos. AVISO: Para reduzir o risco de incêndios ou choques elétricos, não exponha este aparelho a chuva ou umidade. InstruÇÕes De seguranÇa ImPortantes

1. Leia estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não use este aparelho perto de água — Este aparelho não

deve ser exposto a goteiras ou respingos, e nenhum objeto contendo líquidos, como vasos, por exemplo, deve ser colocado sobre ele.

6. Só limpe usando um pano seco.

7. Não bloqueie nenhuma abertura de ventilação. Instale de

acordo com as instruções do fabricante. O aparelho não deve ser colocado sobre camas, sofás, tapetes ou outras superfícies semelhantes que possam bloquear as aberturas de ventilação.

8. Não instale perto de fontes de calor, como aquecedores,

grades de exaustão, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.

9. Sobre o aparelho não deve ser colocada nenhuma fonte de

chama aberta, como velas acesas.

10. Proteja o cabo de alimentação para que não seja pisado

ou comprimido, particularmente perto dos plugues, das tomadas de serviço e do ponto onde eles saem do aparelho.

11. Não instale em uma área que impeça o acesso ao plugue

de alimentação. A desconexão do plugue de alimentação é a única maneira de eliminar totalmente a alimentação do produto e, portanto, o plugue deve estar sempre acessível.

12. Fonte de alimentação - Só use a fonte de alimentação

incluída com esta unidade. Não substitua por nenhuma outra fonte de alimentação.

13. Desconecte este aparelho durante tempestades elétricas ou

quando não for usado por longos períodos de tempo.

14. O produto só deve ser consertado por pessoal qualificado.

Será necessário enviar o aparelho para conserto quando ele tiver sido danificado de alguma forma, como quando o cabo ou o plugue de alimentação tiver sido danificado, quando tiver espirrado líquido ou objetos tiverem caído sobre o aparelho, quando o aparelho tiver sido exposto a chuva ou umidade, quando não estiver funcionando normalmente ou quando tiver sido derrubado. Para obter assistência técnica, consulte pessoal qualificado, devolva ao fornecedor ou ligue para o telefone de serviço do XtremeMac para obter auxílio. Este equipamento foi testado e encontra-se em conformidade com os limites de um dispositivo digital de Classe B, de acordo com a Parte 15 das Regras da FCC. Esses limites foram projetados para fornecer proteção razoável contra interferências danosas em instalações residenciais. Este equipamento gera, usa e pode irradiar energia de radiofrequência, e, se não instalado e usado de acordo com as instruções, pode causar interferência danosa em radiocomunicações. No entanto, não há garantia de que não ocorrerão interferências em determinadas instalações. Se este equipamento causar interferência danosa a recepções de rádio ou televisão, que pode ser determinada ligando-se e desligando-se o equipamento, sugerimos que o usuário tente corrigir a interferência por meio de uma ou mais das medidas abaixo:• Reorientando ou realocando a antena de recepção.• Aumentando a separação entre o equipamento eo receptor.• Conectando o equipamento a uma tomada ou circuito diferente daquele ao qual o receptor está conectado.• Consultando o revendedor ou um técnico experiente em rádio e TV para obter auxílio.Este dispositivo digital classe B está em conformidade com a norma canadense ICES-003. IntroDuÇão

1. Retire da caixa a unidade e o adaptador de CA e descarte

corretamente os materiais de embalagem de plástico ou espuma. Remova com cuidado a película protetora do centro da unidade.

2. Coloque a unidade em superfície plana próxima de uma

tomada de energia de acordo com as precauções descritas nos avisos de segurança.

3. Abra a tampa do compartimento de pilhas na parte

inferior da unidade deslizando-a para trás e levantando a extremidade sem os pontos perfurados. Coloque 3 pilhas AAA para o alarme e manutenção do horário e feche a tampa.40

1. Visor LED com anúncios (Alarme 1 ativado,

2. Botão de controle para volume / soneca /

3. Controles de reprodução/pausa

4. Controle de origem

5. Alarme/Pré-ajustes de rádio FM

6. Alto-falante destacável - som do Alarme 1

2. Interruptor de ajuste do relógio

3. Entradas para cabo de alto-falante

4. Plugue de potência de 12V - 2A

1. Compartimento de bateria

2. Cabo de alto-falante destacável

3. Pontos de alinhamento do alto-falante

1. Botão de alimentação

4. Reprodução / pausa

5. Próxima faixa / faixa

cochilo / suspensão como usar o Luna sst com o aLto-FaLante conectaDo

1. Desamarre e estique a antena FM conectada à parte traseira

da unidade para obter a melhor recepção.

2. Se estiver nos EUA, vá para a etapa 5. Se estiver fora dos EUA,

selecione o adaptador de parede adequado. Se ele já estiver conectado à unidade, vá para a etapa 5.

3. Com uma caneta ou objeto similar, pressione o botão sob o

adaptador de parede para soltá-lo.

4. Deslize cuidadosamente o adaptador de parede apropriado

para dentro. Você ouvirá um clique quando ele estiver corretamente encaixado no lugar.

5. Conecte o plugue do adaptador de CA na parte traseira

da unidade com indicação 12V, e então conecte a outra extremidade do adaptador em uma tomada de energia. como usar o Luna sst com o aLto-FaLante DesconectaDo coLoQue o aLto-FaLante a atÉ 3 metros (10 PÉs) De DIstâncIa Da unIDaDe PrIncIPaL

1. Vire com cuidado a unidade com o visor e os alto-falantes

2. Remova o cabo de alto-falante mais curto das entradas,

empurrando a aba para dentro e puxando para cima. Repita na outra extremidade e coloque o cabo em um local seguro para a utilização futura.

3. Conecte o cabo de alto-falante mais comprido às entradas

na parte inferior da unidade inserindo o cabo até ouvir um clique.

4. Com o visor da unidade voltado para você, deslize com

cuidado o alto-falante direito na sua direção e puxe para fora.

5. Remova os dois suportes no alto-falante ou na unidade,

deslizando com cuidado para destravar e puxando para fora. Mantenha os suportes em um local seguro para a conexão posterior.

6. Coloque a unidade principal na vertical e coloque de volta

em uma superfície plana próxima de uma tomada de energia. Coloque o alto-falante destacável com fio em uma superfície plana a até 3 metros (10 pés) de distância.

7. Desamarre e estique a antena FM conectada à parte traseira

da unidade para obter a melhor recepção.

8. Se estiver nos EUA, vá para a etapa 11. Se estiver fora dos

EUA, selecione o adaptador de parede adequado. Se ele já estiver conectado à unidade, vá para a etapa 11.

9. Com uma caneta ou objeto similar, pressione o botão sob o

adaptador de parede para soltá-lo.

10. Deslize cuidadosamente o adaptador de parede apropriado

para dentro. Você ouvirá um clique quando ele estiver corretamente encaixado no lugar.

11. Conecte o plugue do adaptador de CA na parte traseira

da unidade com indicação 12V, e então conecte a outra extremidade do adaptador em uma tomada de energia. Nota: Para uma experiência de despertar aprimorada e personalizada, não esqueça de baixar no seu iPhone ou iPod touch o aplicativo de despertador XtremeMac na loja de aplicativos do iTunes. como reconectar o aLto-FaLante

1. Remova o adaptador de CA da tomada de energia.

2. Coloque o alto-falante destacável mais próximo da unidade

principal e remova o cabo do alto-falante na parte inferior da unidade.

3. Com o visor da unidade voltado para você, instale os dois

suportes (um na parte superior da unidade e outro na parte inferior) na unidade principal, deslizando-os até travarem.

4. Com o alto-falante voltado para você, alinhe o ponto na

parte central inferior da unidade principal com o ponto na parte central inferior do alto-falante destacável e deslize cuidadosamente até encaixá-lo.

5. Conecte o cabo de alto-falante mais curto às entradas na

parte inferior da unidade e coloque o interruptor SST na parte traseira da unidade na posição desligada.

6. Conecte o plugue do adaptador de CA na parte traseira

da unidade com indicação 12V, e então conecte a outra extremidade do adaptador em uma tomada de energia. como acertar a hora com o seu IPoD ou IPhone Verifique se o interruptor na parte traseira da unidade está em "Auto". Coloque no dock seu iPod ou iPhone e a unidade obterá automaticamente a hora do dispositivo. Para mudar o horário para 24 horas, mantenha pressionado o botão de origem. O visor piscará com o modo de horário de 1242

ou 24 horas. Gire o botão de controle para selecionar 24 horas e pressione para confirmar o ajuste. como ajustar a hora manuaLmente:

1. Verifique se o interruptor na parte traseira da unidade está

2. Mantenha pressionado o botão de origem. O visor piscará

com o modo de horário de 12 ou 24 horas. Gire o botão de controle para escolher entre horário de 12 ou 24 horas e pressione o controle para definir. O visor prosseguirá para ajustar o horário.

3. Gire o botão de controle para mudar a hora, AM ou PM no

modo 12 horas (indicado por AM ou PM à direita da hora) e pressione para aceitar e prosseguir para os minutos.

4. Gire o botão de controle para mudar os minutos e pressione

para aceitar. Agora a hora está certa. como ajustar os aLarmes

1. Pressione e mantenha pressionado o botão alarm 1 ou

alarm 2 na parte superior da unidade ou no controle remoto. O visor mostrará o horário do alarme e a hora piscará.

2. Gire o botão de controle para mudar a hora e pressione para

aceitar e prosseguir para os minutos.

3. Gire o botão de controle para mudar os minutos e pressione

para aceitar e prosseguir para a origem do despertar. A origem será exibida na parte superior do visor.

4. Gire o botão de controle para mudar a origem (campainha,

iPod/iPhone ou rádio) e pressione para aceitar e prosseguir para definir o nível de volume do alarme.

5. Gire o botão de controle para mudar o nível de volume do

como LIgar e DesLIgar o aLarme Para ativar o alarme, pressione o botão alarm 1 ou alarm 2 na unidade ou no controle remoto. O Luna SST mostrará “Alarm 1” e/ou “Alarm 2” no visor, indicando que ele está ativado. Se não aparecer o alarme adequado no visor, pressione o botão de alarme correspondente na parte superior da unidade ou no controle remoto para ativar o alarme. Pressione o botão de alarme correspondente novamente para desativar o alarme. Nota: Se a origem estiver definida como iPod/iPhone, selecione no aparelho a música desejada para despertar. Do contrário, será utilizada a música seguinte no seu iPod como som de alarme. Se a origem estiver definida como rádio, selecione a estação de rádio desejada para despertar. Do contrário, será utilizada a última estação de rádio que foi sintonizada. como usar o recurso sst Na parte traseira da unidade, coloque o interruptor em SST. Esse recurso possibilita usar o alto-falante destacável com um alarme associado ou que soa separadamente. Quando ativado, o alarme 1 soará somente no alto-falante desconectado e o alarme 2 soará somente no alto-falante na unidade principal. Se o alarme estiver na campainha, ela soará somente a partir da parte inferior da unidade principal. Nota: Ao reproduzir músicas, a música será reproduzida em ambos os alto- falantes para o verdadeiro som estéreo. como ajustar o brILho Do vIsor Quando a música não estiver sendo reproduzida e o alarme não estiver soando, basta girar o botão de controle para ajustar o brilho do visor. Quando a música estiver sendo reproduzida, pressione o botão de controle uma vez e “dimmer” aparecerá no visor. Gire o botão de controle para ajustar o brilho do visor. Após espera de cerca de cinco segundos a unidade voltará ao modo volume. como usar o controLe De soneca/cochILo/susPensão Para ativar a soneca: O alarme deve estar soando. Pressione o botão de controle na unidade principal ou o botão de soneca no alto-falante destacável para ativar a soneca quando o alarme soar. O tempo padrão de soneca é de 9 minutos, mas ele pode ser ajustado através do aplicativo de despertador XtremeMac. Para cancelar a soneca, desligue o alarme pressionando o botão de alarme correspondente. Para ativar o timer de Cochilo: Nenhum áudio deve estar soando. Pressione o botão de controle e mantenha-o pressionado até o timer de cochilo (Nap) aparecer no visor. Gire o botão de controle para ajustar o tempo de cochilo de 1 a 120 minutos e pressione para aceitar. A unidade soará com o seu iPhone ou iPod se estiver no dock, ou o alarme soará se não houver um aparelho no dock. Para visualizar e mudar o tempo de cochilo restante, pressione o botão de controle uma vez e gire para ajustar a duração. Mantenha pressionado o botão de controle para cancelar. “Nap” aparecerá no visor. Para ativar o timer de Suspensão: Áudio deve estar em reprodução (sem ser de um alarme). Pressione o botão de controle e mantenha-o pressionado até o timer de suspensão (Sleep) aparecer no visor. Gire o botão de controle para ajustar o tempo de suspensão de 1 a 60 minutos e pressione para aceitar. Para visualizar e ajustar o tempo de suspensão restante, pressione uma vez o botão de controle e gire o botão para ajustar a duração. Mantenha pressionado o botão de controle para cancelar. “Sleep” aparecerá no visor. Nota: Ao desativar a origem de áudio, o timer de suspensão também será desativado Para reProDuzIr e carregar seu IPoD ou IPhone

1. Use a entrada projetada para o iPhone ou iPod e empurre-o

com cuidado no espaço de dock universal.

2. Coloque o aparelho com cuidado no espaço do dock.

3. Pressione Reproduzir no aparelho ou na unidade e use os

controles na unidade ou no controle remoto incluso para ajustar o volume. Nota: A unidade carrega o dispositivo enquanto ele está no dock. Para ouvIr ráDIo Fm

1. Pressione o botão de origem na parte superior da unidade

até aparecer radio na parte superior do visor.

2. Gire o botão de controle ou use o controle remoto para

mudar a frequência. Após espera de cerca de cinco segundos o modo sintonia é desativado e o botão de controle passa a controlar o volume. Pressione o botão de origem para voltar ao modo sintonia.

3. Use o botão de controle na unidade ou use o controle

remoto para controlar o volume. Para DeFInIr PrÉ-ajustes Do ráDIo

1. Ao ouvir rádio, use o botão de controle para sintonizar a

estação que deseja pré-ajustar.

2. Pressione e mantenha pressionado o botão preset (alarm 1

ou 2) na unidade ou no controle remoto até aparecer no visor o número correspondente. Repita para o segundo pré-ajuste.

3. Para acessar os pré-ajustes do rádio, pressione o botão de

pré-ajuste correspondente no modo rádio FM. como usar a entraDa De LInha

1. Conecte um cabo de áudio de 3,5 mm (disponível em www.

xtrememac.com) à saída de fone de ouvido ou saída de linha de um aparelho de som e conecte a outra extremidade do cabo na entrada Aux na parte traseira da unidade.

2. Pressione o botão de origem na unidade para Aux e

pressione Reproduzir no aparelho. Use os controles na unidade ou no aparelho para controlar o volume. usIng the aLarm cLock aPP to set the aLarms: O aplicativo de despertador XtremeMac possibilita uma experiência de despertar personalizada e aprimorada. Você pode acertar seus alarmes em qualquer local, especificar o tempo de soneca, definir o aumento de volume para os alarmes e muito mais.

2. Inicie o aplicativo e personalize suas configurações de

3. Ao concluir todas as configurações, coloque o iPhone ou

iPod touch no dock e pressione o botão de sincronizar para cada alarme que deseja sincronizar com a unidade. Agora a unidade está configurada com os horários de alarmes atualizados.44
