MANUAL DE UTILIZADOR ES326BB20E SIEMENS

Indicações de segurança . . . . . . . . . . . . 70

Níveis de potência . . . . . . . . . . . . . . . . . . . . . 74

Anomalias . . . . . . . . . . . . . . . . . . . . . . . . . 79

Serviço de assistência técnica . . . . . . . . . 80

Condições de garantia . . . . . . . . . . . . . . . . . 80

Embalagem e aparelhos usados . . . . . . . 80

Eliminação de resíduos não poluente. . . . . . . . 8069

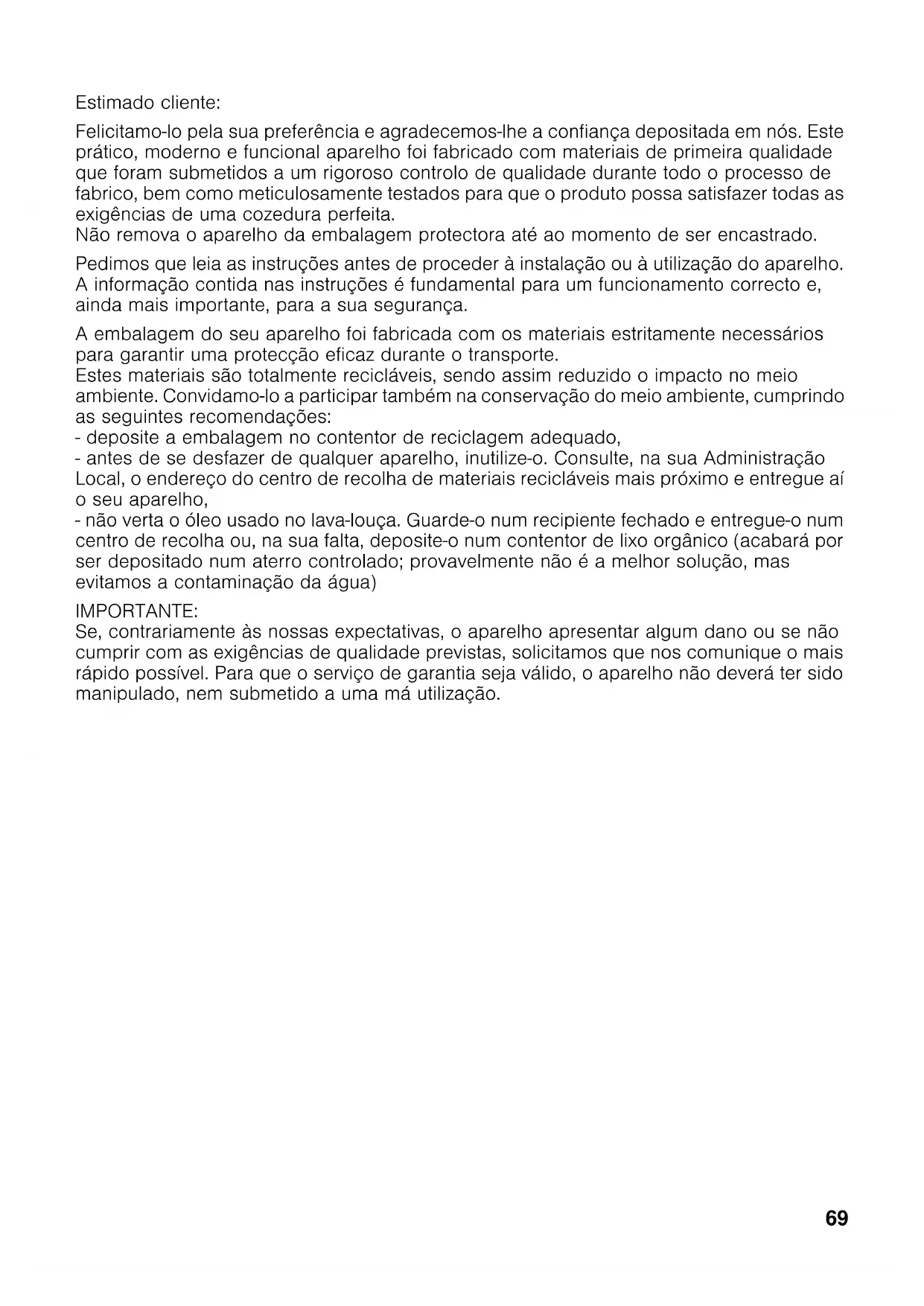

Felicitamo-lo pela sua preferência e agradecemos-lhe a confiança depositada em nós. Este

prático, moderno e funcional aparelho foi fabricado com materiais de primeira qualidade

que foram submetidos a um rigoroso controlo de qualidade durante todo o processo de

fabrico, bem como meticulosamente testados para que o produto possa satisfazer todas as

exigências de uma cozedura perfeita.

Não remova o aparelho da embalagem protectora até ao momento de ser encastrado.

Pedimos que leia as instruções antes de proceder à instalação ou à utilização do aparelho.

A informação contida nas instruções é fundamental para um funcionamento correcto e,

ainda mais importante, para a sua segurança.

A embalagem do seu aparelho foi fabricada com os materiais estritamente necessários

para garantir uma protecção eficaz durante o transporte.

Estes materiais são totalmente recicláveis, sendo assim reduzido o impacto no meio

ambiente. Convidamo-lo a participar também na conservação do meio ambiente, cumprindo

as seguintes recomendações:

- deposite a embalagem no contentor de reciclagem adequado,

- antes de se desfazer de qualquer aparelho, inutilize-o. Consulte, na sua Administração

Local, o endereço do centro de recolha de materiais recicláveis mais próximo e entregue aí

- não verta o óleo usado no lava-louça. Guarde-o num recipiente fechado e entregue-o num

centro de recolha ou, na sua falta, deposite-o num contentor de lixo orgânico (acabará por

ser depositado num aterro controlado; provavelmente não é a melhor solução, mas

evitamos a contaminação da água)

Se, contrariamente às nossas expectativas, o aparelho apresentar algum dano ou se não

cumprir com as exigências de qualidade previstas, solicitamos que nos comunique o mais

rápido possível. Para que o serviço de garantia seja válido, o aparelho não deverá ter sido

manipulado, nem submetido a uma má utilização.70

Indicações de segurança

Leia atentamente estas instruções. Só assim poderá

manusear o aparelho de forma eficaz e segura.

Todos os trabalhos de instalação, regulação e

adaptação a outro tipo de gás devem ser realizados por

um técnico autorizado, respeitando as normas e a

legislação aplicável e o estipulado pelas empresas

locais de electricidade e de gás.

Recomenda-se que se recorra ao Serviço de Assistência

Técnica para a adaptação a outro tipo de gás.

Antes de instalar a sua nova placa de cozedura,

assegure-se que a instalação é efectuada segundo as

instruções de montagem.

Este aparelho só pode ser instalado num local bem

ventilado e cumprindo com os regulamentos e as

disposições em vigor relativas à ventilação. Este

aparelho não deve ser ligado a um dispositivo de

evacuação dos produtos de combustão.

Este aparelho foi unicamente concebido para utilização

doméstica, não podendo, por isso, ser utilizado para fins

comerciais ou profissionais. Este aparelho não pode ser

instalado em iates ou caravanas. A garantia apenas será

válida caso o aparelho seja utilizado correctamente e

para os fins a que se destina.

O local de instalação do aparelho deve dispor da

ventilação regulamentar em perfeito estado.

Não submeta o aparelho a correntes de ar. Os

queimadores poderiam apagar-se.

Este aparelho vem adaptado da fábrica para o tipo de

gás indicado na placa de características. Caso seja

necessário alterar o tipo de gás, consulte as instruções

Não manipule o interior do aparelho. Se tal for

necessário, recorra ao nosso Serviço de Assistência

Conserve as instruções de uso e de instalação e

entregue-as juntamente com o aparelho se este mudar

Se observar algum dano no aparelho, não o ligue. Entre

em contacto com o nosso Serviço de Assistência

As superfícies dos aparelhos de cozedura aquecem

durante o funcionamento. Actue com precaução.

Mantenha as crianças afastadas do aparelho.

Utilize o aparelho unicamente para cozinhar, nunca

como aparelho de aquecimento.71

As gorduras ou óleos sobreaquecidos são facilmente

inflamáveis. Não se ausente enquanto estiver a aquecer

gorduras ou óleos. Se se inflamarem, não apague o fogo

com água. Perigo de queimaduras! Cubra o recipiente

com uma tampa para apagar o fogo e desligue a zona

Em caso de avaria, corte a alimentação eléctrica e o

fornecimento de gás do aparelho. Para proceder à

reparação, recorra ao nosso Serviço de Assistência

Se algum dos comandos não girar, não o force. Contacte

imediatamente o Serviço de Assistência Técnica para

proceder à reparação ou substituição.

Não ponha recipientes deformados e, portanto, com

desnivelamento na base, sobre placas e queimadores,

para evitar que, acidentalmente, se entornem.

Não utilize máquinas de limpeza a vapor na placa de

cozedura. Perigo de electrocussão!

Este aparelho corresponde à classe 3, segundo a norma

EN 30-1-1 para aparelhos a gás: aparelho encastrado

Não armazene nem utilize produtos químicos corrosivos,

vapores, materiais inflamáveis ou produtos não

alimentares por baixo deste electrodoméstico, nem perto

Este aparelho não se destina a ser utilizado por pessoas

(incluindo crianças) cujas capacidades físicas,

sensoriais ou mentais sejam reduzidas, ou que não

possuam experiência ou conhecimentos, excepto se

tiverem supervisão ou instruções relativas ao uso do

aparelho disponibilizadas por uma pessoa responsável

Não deixe o aparelho a funcionar sem vigilância.

Os gráficos representados neste manual de instruções

são a título meramente indicativo.

O fabricante fica isento de qualquer tipo de

responsabilidade caso não se cumpram as disposições

Cada comando de accionamento mostra o queimador

que controla. Fig. 1.

Para um funcionamento correcto do aparelho é

imprescindível que se assegure de que as grelhas

e todas as peças dos queimadores estão bem

colocadas. Fig. 2-3-4.

1. Prima o comando do queimador seleccionado e

gire-o para a esquerda até à posição desejada.

2. Aproxime qualquer tipo de isqueiro ou chama

(isqueiro de bolso, fósforos, etc.) ao queimador.

Se a sua placa de cozedura dispuser de um dispositivo

de acendimento automático (bugias):

1. Prima o comando do queimador seleccionado e gire-o

para a esquerda até à posição de potência máxima. Fig. 1Fig. 2 Fig. 3

Enquanto o comando estiver premido, produzem-se

faíscas em todos os queimadores. A chama acende-se

(já não é necessário manter o comando premido).

2. Gire o comando para a posição desejada.

Se o queimador não se acender, gire o comando para a

posição de desligado e repita os passos. Desta vez,

mantenha o comando premido durante mais tempo, até

Atenção! Se passados 15 segundos a chama não se

acender, apague o queimador e abra a porta ou a janela

do espaço em que se encontra. Espere, pelo menos, um

minuto antes de tentar acender o queimador.

Sistema de segurança

Segundo o modelo, a sua placa de cozedura pode

dispor de um sistema de segurança (termopar), que

impede a passagem de gás se os queimadores se

apagarem acidentalmente. Para garantir que este

dispositivo está activo, acenda o queimador

normalmente e, sem soltar o comando, mantenha-o

premido durante 4 segundos depois de a chama se

Gire o comando correspondente para a direita até à

Os comandos progressivos permitem regular a potência

que necessitar entre os níveis máximo e mínimo.

Durante o funcionamento do queimador é normal que se

Nas primeiras utilizações é normal que se desprendam

odores, tal não significa qualquer risco, nem um mau

funcionamento, os odores vão desaparecendo.

Alguns segundos depois de se apagar o queimador,

emitir-se-á um som (som seco). Tal não é sinónimo de

avaria, significa apenas que a segurança está

Mantenha a limpeza máxima. Se as bugias estiverem

sujas o acendimento será defeituoso. Limpe-as

periodicamente com uma escova pequena não metálica.

Tenha em atenção que as bugias não devem sofrer

Uma chama de cor laranja é normal. Deve-se à presença

de pó no meio ambiente, líquidos derramados, etc.

A utilização de um aparelho de cozedura a gás produz

calor e humidade no local onde está instalado.

Portanto, deve-se garantir uma boa ventilação na

Mantenha as aberturas de ventilação natural abertas ou

instale um equipamento de ventilação mecânica

(campânula com extractor).

A utilização intensa e prolongada do aparelho pode

requerer uma ventilação complementar, por exemplo, a

abertura de uma janela, ou uma ventilação mais eficaz

como, por exemplo, através do aumento da potência da

ventilação mecânica se existente.

No caso de uma extinção acidental das chamas do

queimador, coloque o comando de accionamento do

queimador na posição de desligado e não tente

reacender o queimador durante, pelo menos, 1 minuto.

Recipiente wok O wok é um utensílio de cozinha originário da China, uma

espécie de sertã leve, redonda, profunda, com pegas e

com uma base plana ou côncava.

No wok os alimentos podem ser preparados de várias

formas: estufados, fritos, em lume baixo, grelhados e

ainda a vapor. Pode-se dizer que o wok substitui a sertã

e a panela e, graças à sua forma e tamanho, permite

cozinhar ingredientes de grande volume.

No wok, o calor distribui-se de forma mais uniforme e

suave, o calor intenso que acumula permite que os

alimentos se cozinhem em menos tempo e, além disso,

requer menos óleo, daí ser um dos métodos de cozedura

mais rápidos e saudáveis.

Sempre que utilizar um recipiente wok, siga as instruções

Queimador Diâmetro mínimo

Dependendo do modelo, a placa de cozedura pode

incluir os seguintes acessórios. Estes também podem

ser adquiridos junto do Serviço de Assistência Técnica.

Grelha suplente para

Para utilizar exclusivamente no queimador de dupla

chama, com recipientes de diâmetro superior a 26 cm

(recipientes para assados, caçarolas de barros, etc.) e

com recipientes de base côncava.

O fabricante não assume qualquer responsabilidade se

as grelhas suplentes não forem utilizadas ou se forem

utilizadas incorrectamente.

Queimador Muito forte Forte Médio Lento

Reaquecer e manter quentes:

pratos preparados, pratos cozinhados.

Queimador rápido Escalope, bife,

hortaliças frescas,,

Reaquecer e manter quentes:

pratos cozinhados e efectuar guisados

Os seguintes conselhos ajudá-lo-ão a poupar energia e

a evitar danos nos recipientes:

Utilize recipientes de tamanho adequado a cada

Não utilize recipientes pequenos em queimadores

grandes. A chama não deve tocar nos lados do

Não coloque recipientes deformados com

desnivelamento na base sobre a placa de cozedura. Os

recipientes poderiam virar-se.

Utilize apenas recipientes de base plana e grossa.

Não cozinhe sem tampa ou com a tampa deslocada,

dado que se desperdiça uma boa parte da energia.

Coloque o recipiente bem centrado sobre o queimador.

Caso contrário, o recipiente poderá virar-se.

Não coloque os recipientes grandes sobre os

queimadores próximos dos comandos. Estes podem

ficar danificados devido ao excesso de temperatura.

Coloque os recipientes sobre as grelhas, nunca

directamente sobre o queimador.

Manuseie os recipientes com cuidado sobre a placa de

Não golpeie a placa de cozedura, nem coloque pesos

excessivos sobre a mesma.

Assegure-se de que as grelhas e as tampas dos

queimadores estão bem colocados antes de usar.78

Limpeza e manutenção

Deixe o aparelho arrefecer e limpe-o com uma esponja,

Depois de cada utilização, limpar a superfície dos

respectivos elementos do queimador assim que o

mesmo tiver arrefecido. Se se deixaram restos

(alimentos recozidos, gotas de gordura, etc.), por

mínimos que sejam, estes irão ficar pegados à superfície

e logo mais difíceis de remover. É necessário que os

furos e as ranhuras estejam limpos para que a chama se

forme correctamente.

O movimento de alguns recipientes pode deixar restos

metálicos sobre as grelhas.

Limpe os queimadores e as grelhas com água e sabão

e esfregue-os com uma escova não metálica.

Se as grelhas tiverem bases de borracha, tenha cuidado

ao limpá-las. As bases podem soltar-se e a grelha pode

riscar a placa de cozedura.

Seque sempre os queimadores e as grelhas

completamente. A presença de gotas de água, ou zonas

húmidas, no início da cozedura pode deteriorar o esmalte.

Depois da limpeza e secagem dos queimadores, verifique

se as tampas estão bem colocadas sobre o difusor.

Não deslize os recipientes sobre o vidro, já que poderia

riscar-se. Evite também quedas de objectos duros ou

pontiagudos sobre o vidro. Não golpeie as esquinas da

Não utilize máquinas de limpeza a vapor. Poderá

danificar a placa de cozedura.

Nunca utilize produtos abrasivos, esfregões de aço,

objectos cortantes, facas, etc. para remover restos de

comida endurecidos da placa de cozedura.

Se a placa de cozedura estiver equipada com um painel

de vidro ou de alumínio, não utilize facas, raspadores ou

utensílios similares para limpar a união com o metal.

Não utilize facas, raspadores ou utensílios similares para

limpar a união do vidro com as tampas dos

Limpe imediatamente os líquidos que se derramarem,

poupar-se-ão esforços desnecessários.

Os grãos de areia, como podem ser os procedentes da

limpeza de verduras e hortaliças, riscam a superfície do

O açúcar e qualquer alimento com alto teor em açúcar

que se tenha derramado sobre a placa deve ser

eliminado imediatamente da zona de cozedura com um

raspador especial para vidro.79

Por vezes as anomalias detectadas podem ser

facilmente solucionadas. Antes de chamar o Serviço de

Assistência Técnica tenha em conta os seguintes

Anomalia Causa possível Solução

Verifique o fusível na caixa geral

de fusíveis e substitua-o, caso

alimentos ou de produtos de

limpeza entre as bugias e os

Os queimadores estão

As tampas do queimador

estão mal colocadas.

O aparelho não está ligado à

terra, está mal ligado ou a

tomada de terra tem defeito.

O espaço existente entre a bugia

e o queimador deve estar limpo.

Seque cuidadosamente as

tampas do queimador.

Verifique se as tampas estão

Entre em contacto com o

instalador eléctrico.

A chama do queimador

As peças do queimador

estão mal colocadas.

As ranhuras do difusor estão

parece normal, ou não

A passagem de gás está

fechada por armações de

torneira intermédias.

Se o gás for fornecido por

uma botija, verifique se esta

Abra as possíveis armações de

torneira intermédias.

Substitua a botija de gás.

Há um cheiro a gás na

Está aberta uma torneira.

acoplamento da botija.

Verifique se o acoplamento está

Não se manteve o comando

premido o tempo suficiente.

As ranhuras do difusor estão

Após o acendimento do

queimador, mantenha o

comando premido por mais uns

segundos. Limpe as ranhuras do

Serviço de assitência técnica

Se solicitar o nosso Serviço de Assistência Técnica, deve

indicar o número do produto (E-Nr.) e o número de

fabrico (FD) do aparelho. Esta informação consta da

placa de características, situada na parte inferior da

placa de cozedura e na etiqueta do manual de utilização.

As condições de garantia vigentes são as estabelecidas

pelo representante da nossa empresa no país onde se

realizou a compra. Podem ser obtidas informações

pormenorizadas nos pontos de venda. É necessário

apresentar o comprovativo de compra para beneficiar do

serviço de garantia.

Reserva-se o direito de realizar alterações.

Embalagem e aparelhos usados

Se, na placa de características do aparelho, aparecer o

símbolo ), tenha em atenção as seguintes indicações.

Eliminação de resíduos não

Retire o aparelho da embalagem e desfaça-se da

mesma de forma não poluente.

Este aparelho cumpre com a Directiva europeia n.º

2002/96/CE relativa a aparelhos eléctricos e
