BEDIENUNGSANLEITUNG ES326BB20E SIEMENS

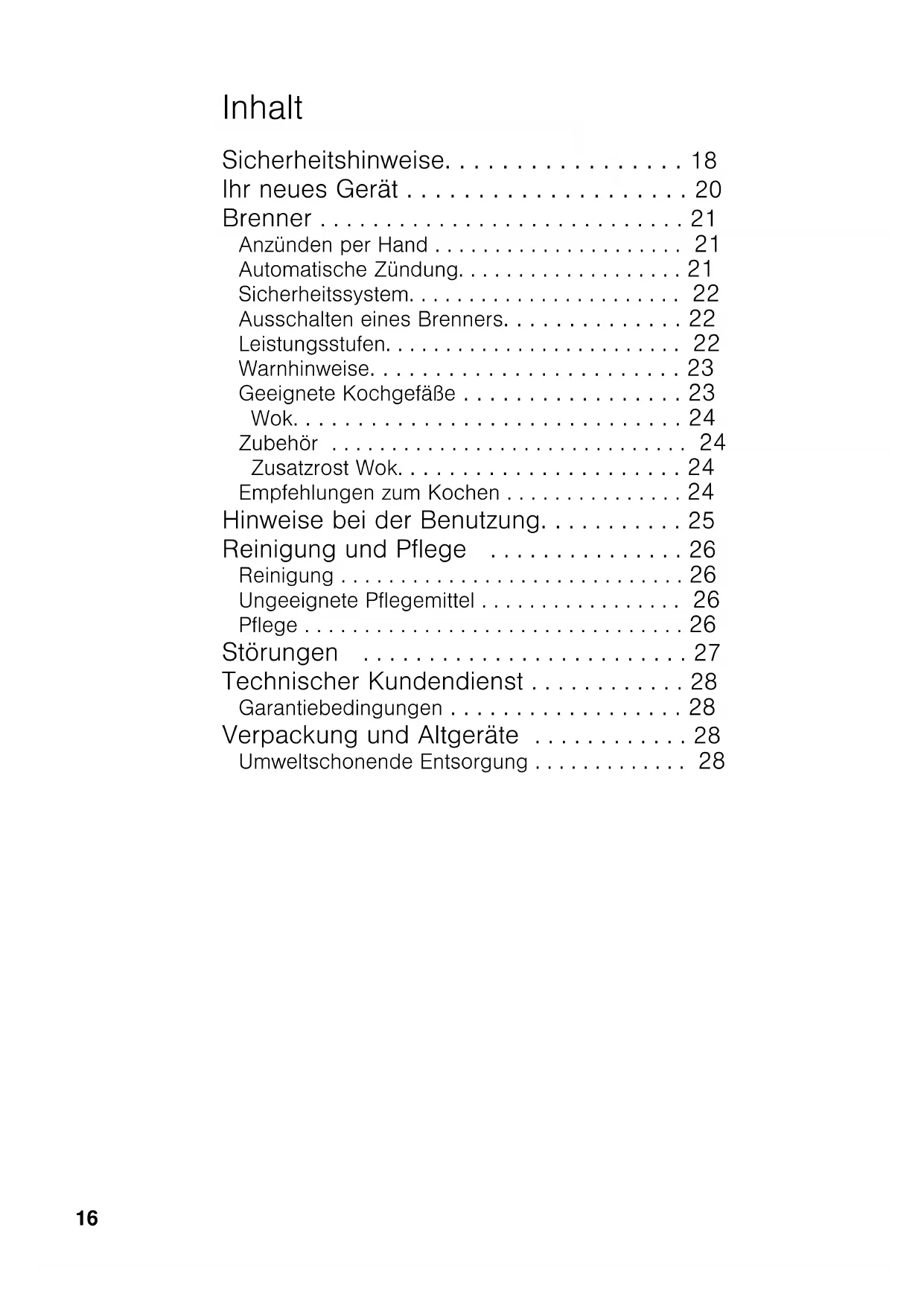

Gebrauchsanweisung 16

Ihr neues Gerät . . . . . . . . . . . . . . . . . . . . 20

Brenner . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Anzünden per Hand . . . . . . . . . . . . . . . . . . . . . 21

Automatische Zündung. . . . . . . . . . . . . . . . . . . 21

Sicherheitssystem. . . . . . . . . . . . . . . . . . . . . . . 22

Ausschalten eines Brenners. . . . . . . . . . . . . . 22

Leistungsstufen. . . . . . . . . . . . . . . . . . . . . . . . . 22

Warnhinweise. . . . . . . . . . . . . . . . . . . . . . . . 23

Geeignete Kochgefäße . . . . . . . . . . . . . . . . . 23

Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Zusatzrost Wok. . . . . . . . . . . . . . . . . . . . . . 24

Empfehlungen zum Kochen . . . . . . . . . . . . . . . 24

Hinweise bei der Benutzung. . . . . . . . . . . 25

Reinigung und Pflege . . . . . . . . . . . . . . . 26

Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Technischer Kundendienst . . . . . . . . . . . . 28

Garantiebedingungen . . . . . . . . . . . . . . . . . . 28

Verpackung und Altgeräte . . . . . . . . . . . . 28

Umweltschonende Entsorgung . . . . . . . . . . . . . 2817

wir beglückwünschen Sie zu Ihrer Wahl und bedanken uns für Ihr Vertrauen. Dieses

praktische, moderne und funktionelle Gerät wird aus Materialien bester Qualität hergestellt,

die während des gesamten Produktionsprozesses strikten Qualitätskontrollen unterliegen

und genauestens geprüft werden, um Ihre Anforderungen an einen perfekten Kochvorgang

Belassen Sie das Gerät bis zum Einbau in der Schutzhülle.

Wir bitten Sie, diese Anweisungen vor dem Einbau oder der Benutzung des Gerätes

durchzulesen. Die darin enthaltenen Informationen sind für den korrekten Betrieb und -

wichtiger noch - für Ihre eigene Sicherheit sehr wichtig.

Die Verpackung Ihres Geräts besteht aus Materialien, die notwendig sind, um einen

wirksamen Schutz beim Transport zu garantieren.

Diese Materialien sind vollständig wiederverwendbar und verringern damit die

Umweltbelastung. Wie wir können auch Sie einen Beitrag zum Umweltschutz leisten, indem

Sie folgende Ratschläge beachten:

- Entsorgen Sie die Verpackung in einer Tonne für recyclingfähige Materialien.

- Machen Sie ein Altgerät vor der Entsorgung unbrauchbar. Informieren Sie sich bei Ihrer

örtlichen Verwaltung über die Adresse des nächsten Wertstoffhofs und liefern Sie Ihr Gerät

- Schütten Sie verwendetes Bratfett oder Öl nicht durch das Spülbecken. Sammeln Sie das

Öl in einem verschließbaren Gefäß und geben Sie es bei einer Sammelstelle ab oder werfen

Sie es, wenn dies nicht möglich ist, in die Mülltonne (so gelangt es auf eine kontrollierte

Mülldeponie - vermutlich nicht die beste Lösung, doch wird so kein Wasser verschmutzt).

Falls das Gerät wider Erwarten Schäden aufweisen oder Ihre Qualitätsanforderungen nicht

erfüllen sollte, setzen Sie uns davon so schnell wie möglich in Kenntnis. Zur gültigen

Einlösung der Garantie darf das Gerät nicht unbefugt manipuliert bzw. benutzt worden sein.18

Lesen Sie diese Gebrauchsanweisung aufmerksam

durch. Nur so können Sie Ihr Gerät effektiv und sicher

Alle Installations-, Regelungs- und Umstellungsarbeiten

auf eine andere Gasart müssen von einem autorisierten

Fachmann und unter Beachtung der geltenden

Regelungen und gesetzlichen Vorgaben sowie der

Vorschriften der örtlichen Strom- und Gasversorger

Für Umstellungsarbeiten auf eine andere Gasart

empfehlen wir, den Kundendienst zu rufen.

Vor dem Einbau Ihres neuen Kochfelds stellen Sie sicher,

dass beim Einbau den Montageanweisungen gefolgt wird.

Dieses Gerät darf nur an einem ausreichend belüfteten

Ort und nur in Übereinstimmung mit den für die Belüftung

geltenden Bestimmungen und Richtlinien eingebaut

werden. Das Gerät darf nicht an einen Schornstein oder

eine Abgasanlage angeschlossen werden.

Dieses Gerät wurde ausschließlich für die Verwendung in

Privathaushalten entworfen; eine kommerzielle oder

gewerbliche Nutzung ist nicht gestattet. Dieses Gerät darf

nicht auf Jachten oder in Wohnwagen eingebaut werden.

Die Garantie gilt nur dann, wenn das Gerät ausschließlich

für seinen vorgesehenen Zweck genutzt wird.

Am Einbauort für dieses Gerät müssen die

Belüftungsbestimmungen vollständig erfüllt werden.

Das Gerät nicht der Zugluft aussetzen. Die Brenner

können sonst ausgehen.

Dieses Gerät ist werkseitig auf die auf dem Typenschild

angegebene Gasart eingestellt. Falls auf eine andere

Gasart umgestellt werden muss, lesen Sie bitte die

Hantieren Sie nie im Inneren des Geräts. Gegebenenfalls

rufen Sie bitte unseren Kundendienst.

Bewahren Sie die Installations- und

Gebrauchsanweisungen gut auf und geben Sie sie an

einen eventuellen Nachbesitzer des Gerätes weiter.

Falls Sie einen Schaden am Gerät feststellen, schließen

Sie es nicht an. Rufen Sie unseren Kundendienst.

Die Oberflächen der Kochherde werden während des

Betriebs heiß. Handeln Sie vorsichtig. Halten Sie Kinder

Benutzen Sie das Gerät nur zum Kochen, niemals als

Überhitztes Fett oder Öl ist leicht entzündlich. Entfernen

Sie sich nicht vom Gerät, wenn Fett oder Öl erhitzt wird.

Falls sich Fett oder Öl entzündet, löschen Sie das Feuer

nicht mit Wasser. Verbrennungsgefahr! Decken Sie den

Topf oder die Pfanne zum Ersticken der Flamme mit

einem Deckel ab und schalten Sie die Kochstelle aus.

Beim Auftreten eines Defektes stellen Sie die Gas- und

Stromzufuhr des Gerätes ab. Für Reparaturarbeiten rufen

Sie bitte unseren Kundendienst.

Falls sich ein Bedienknebel nicht drehen lässt, versuchen

Sie es nicht gewaltsam. Wenden Sie sich zum Reparieren

oder Ersetzen des Bedienknebels sofort an den

Stellen Sie keine verformten, instabilen Töpfe auf Platten

und Brenner, die Töpfe können umfallen.

Verwenden Sie zur Reinigung des Kochfeldes keine

Dampfreiniger. Lebensgefahr durch Stromschlag!

Dieses Gerät entspricht Klasse 3 gemäß DIN EN 30-1-1

für Gasgeräte: Einbaugeräte.

Lagern Sie keine ätzenden chemischen Reinigungsmittel

oder Produkte, Dampfreiniger, brennbare Materialien oder

andere Produkte, die keine Lebensmittel sind, unter

diesem Haushaltsgerät bzw. benutzen Sie diese nicht in

Das Gerät ist nicht für die Benutzung durch Personen

(einschließlich Kinder) vorgesehen, die in ihrer

körperlichen, sensorischen oder geistigen

Leistungsfähigkeit beeinträchtigt sind oder denen es an

Erfahrung oder Kenntnissen mangelt, es sei denn, sie

stehen unter Beaufsichtigung oder wurden von einer für

ihre Sicherheit verantwortlichen Person in der Benutzung

des Gerätes unterrichtet.

Lassen Sie das Gerät während des Betriebes nicht

Die in diesem Bedienungshandbuch dargestellten

Grafiken sind orientativ.

Der Hersteller ist jeglicher Verantwortung enthoben, wenn

die Bestimmungen dieses Handbuchs nicht eingehalten

An jedem Bedienknebel ist der Brenner gekennzeichnet,

der dadurch kontrolliert wird. Abb. 1.

Für einen korrekten Betrieb des Geräts müssen

sowohl die Roste als auch alle Teile der Brenner

richtig aufliegen. Abb. 2-3-4.

1. Drücken Sie den Bedienknebel des gewählten

Brenners hinein und drehen Sie ihn nach links bis auf

die gewünschte Position.

2. Nähern Sie dem Brenner einen Anzünder oder eine

Flamme (Feuerzeug, Streichholz, usw.).

Wenn Ihr Kochfeld über eine automatische Zündung

verfügt (Zündkerzen): Abb. 1Abb. 2 Abb. 3

1. Drücken Sie den Bedienknebel des gewählten

Brenners hinein und drehen Sie ihn nach links bis auf die

Während Sie den Bedienknebel gedrückt halten, werden

Funken an allen Brennern geschlagen. Die Flamme wird

entzündet (der Bedienknebel kann nun losgelassen

2. Drehen Sie den Bedienknebel auf die gewünschte

Falls die Flamme nicht gezündet wurde, drehen Sie den

Bedienknebel zurück auf Aus und wiederholen Sie die

Schritte. Halten Sie dieses Mal den Bedienknebel länger

gedrückt (bis zu 10 Sekunden).

Hinweis! Wenn nach 15 Sekunden die Flamme nicht

gezündet wurde, machen Sie den Brenner aus und öffnen

Sie Tür oder Fenster. Warten Sie wenigstens eine Minute,

bevor Sie es erneut versuchen.

Je nach Modell verfügt Ihr Kochfeld über ein

Sicherheitssystem (Thermoelement), das den Austritt

von Gas verhindert, wenn die Brenner versehentlich

ausgehen. Um sicherzugehen, dass diese Vorrichtung

aktiv ist, entzünden Sie einen Brenner und halten Sie

den Bedienknebel weiterhin während 4 Sekunden nach

dem Anzünden der Flamme fest gedrückt.

Drehen Sie den betreffenden Bedienknebel nach rechts,

bis die Position 0 erreicht ist.

Zwischen maximaler und minimaler Position können Sie

durch die stufenlose Regelung genau die Leistung

einstellen, die Sie benötigen.

Ein leises Summen während des Betriebs der Brenner ist

Während des ersten Gebrauchs ist es normal, dass

Gerüche frei werden. Das stellt kein Risiko bzw. keinen

Defekt dar; die Gerüche verschwinden mit der Zeit.

Einige Sekunden nach Abschalten des Brenners ist ein

dumpfes Geräusch zu hören. Dies ist normal und

bedeutet, dass das Sicherheitssystem deaktiviert wurde.

Achten Sie auf höchste Sauberkeit. Bei verschmutzten

Zündkerzen ist die Zündung fehlerhaft. Reinigen Sie die

Zündkerzen regelmäßig mit einer kleinen,

nicht-metallischen Bürste. Achten Sie darauf, dass auf die

Zündkerzen keine gewaltsamen Schläge ausgeübt

Eine orangefarbene Flamme ist normal. Sie entsteht

durch in der Luft befindlichen Staub, übergelaufene

Die Benutzung eines Gaskochgeräts erzeugt in dem

Raum, in dem es betrieben wird, Wärme und

Sie müssen sicherstellen, dass eine gute Belüftung der

Küche gewährleistet ist: die natürlichen

Belüftungsöffnungen geöffnet halten, oder eine

mechanische Belüftung (Abzugshaube) installieren.

Ein langer und dauerhafter Betrieb des Gerätes kann

eine zusätzliche Belüftung erfordern, z. B. durch Öffnen

eines Fensters, oder eine effizientere Belüftung, z. B.

durch Erhöhung der Leistung der mechanischen

Belüftung (Abzugshaube), falls vorhanden.

Wenn die Flammen des Brenners versehentlich

ausgehen, drehen Sie den Bedienknebel des Brenners

auf Aus und zünden Sie den Brenner für mindestens eine

Minute nicht erneut an.

Brenner Mindestdurchmesser

Normalbrenner 14 cm 20 cm24

Wok Der Wok ist ein aus China stammendes Kochgefäß und

eine Art leichter, runder, tiefer Pfanne mit Henkeln und

abgeflachtem oder rundem Boden.

Im Wok können Speisen auf verschiedene Weise

zubereitet werden: als Gulasch, gebraten, durch

langsames Garen, gegrillt und gedünstet. Man kann

sagen, dass der Wok zugleich Pfanne und Kochtopf ist

und dank seiner Form und Größe die Zubereitung großer

Im Wok verteilt sich die Hitze gleichmäßiger und sanfter.

Die intensive Hitze im Wok erlaubt das raschere Garen

von Speisen, wobei weniger Öl benötigt wird. Dadurch ist

das Kochen mit dem Wok eine der schnellsten und

gesündesten Kochmethoden.

Bei der Benutzung eines Woks beachten Sie die

Anweisungen des Herstellers.

Je nach Modell sind im Kochfeld folgende Zubehörteile

inbegriffen. Diese sind auch über den Kundendienst

Zur ausschließlichen Benutzung auf dem Doppelbrenner

und mit Kochgefäßen, die einen größeren Durchmesser

als 26 cm haben (Bratpfannen, Tontöpfe, etc.), und

Gefäßen mit runden Böden.

Der Hersteller übernimmt für die fehlende oder

fehlerhafte Verwendung dieser Zusatzroste keine

Brenner Sehr stark Stark Mittel Langsam

Aufwärmen und warmhalten:

vorbereitete Gerichte, Fertiggerichte.

Schnellbrenner Schnitzel, Steak,

Normalbrenner Dampfkartoffeln,

Aufwärmen und warmhalten:

gekochter Speisen und Zubereitung

leckerer Schmorgerichte.25

Hinweise bei der Benutzung

Die folgenden Hinweise helfen Ihnen, Energie zu sparen

und Schäden an Kochgefäßen zu vermeiden:

Verwenden Sie Kochgefäße geeigneter Größe für den

Benutzen Sie keine kleinen Gefäße auf den großen

Gasbrennern. Die Flamme darf nicht die Seitenflächen

der Gefäße berühren.

Benutzen Sie keine verformten Kochgefäße, die auf dem

Kochfeld nicht stabil stehen. Die Gefäße könnten

Benutzen Sie nur Kochgefäße mit flachem und dickem

Kochen Sie nicht ohne Deckel oder wenn der Deckel

verschoben ist, denn dann würde ein Teil der Energie

Das Kochgerät genau in die Mitte über den Brenner

stellen. Andernfalls kann das Gefäß umkippen.

Stellen Sie große Töpfe nicht auf die Brenner in der

Nähe der Armaturen. Diese könnten überhitzt und

dadurch beschädigt werden.

Stellen Sie die Töpfe auf die Roste, niemals direkt auf

Gehen Sie mit den Gefäßen, die auf dem Kochfeld

stehen, sorgfältig um.

Schlagen Sie nicht auf das Kochfeld und stellen Sie

keine schweren Gewichte darauf.

Versichern Sie sich, dass die Roste und Deckel der

Gasbrenner, vor der Benutzung gut platziert sind.26

Reinigung und Pflege

Ist das Gerät einmal abgekühlt, reinigen Sie es mit einem

Schwamm, Wasser und Seife.

Die Oberfläche der Brennereinzelteile nach jeder

Benutzung und in kaltem Zustand reinigen. Auch die

kleinsten Rückstände (überkochende Speisen,

Fettspritzer, etc.) brennen sich in die Oberfläche ein und

sind später schwer zu entfernen. Für eine richtige

Flamme müssen die Löcher und Ritzen der Brenner

Das Bewegen einiger Kochgefäße kann Metallspuren auf

den Rosten hinterlassen.

Säubern Sie Brenner und Roste mit Seifenwasser und

einer nicht metallischen Bürste.

Wenn die Roste Gummiauflagen haben, gehen Sie bei

der Reinigung vorsichtig vor. Die Auflagen könnten sich

lösen und das Rost das Kochfeld zerkratzen.

Trocknen Sie immer alle Brenner und Roste.

Wassertropfen oder feuchte Zonen am Beginn des

Kochvorgangs können das Email beschädigen.

Nachdem die Gasbrenner gereinigt und getrocknet sind,

versichern Sie sich, dass die Deckel gut auf den Düsen

Die Kochgeräte nicht über die Glasfläche ziehen, es

können Kratzer entstehen. Ebenso sollte vermieden

werden, dass harte oder spitze Gegenstände auf die

Glasfläche fallen. Die Ränder des Kochfelds keinen

Keine Dampfreiniger verwenden. Das Kochfeld kann

dadurch beschädigt werden.

Keine Scheuermittel, Metallschwämme, scharfe

Gegenstände, Messer oder ähnliches verwenden, um

angetrocknete Essensreste vom Kochfeld zu entfernen.

Wenn das Kochfeld über eine Glas- oder

Aluminiumblende verfügt, keine Messer, Schaber oder

ähnliches zur Reinigung der Verbindungsstelle zum

Keine Messer, Schaber oder ähnliches zur Reinigung der

Verbindungsstelle des Glases mit den Kappen der

Brenner, den Metallprofilen, auf den Glasflächen oder auf

dem Aluminium, falls vorhanden, verwenden.

Entfernen Sie übergelaufene Flüssigkeiten sofort; Sie

sparen Mühe und Zeit.

Sandkörner, die z. B. bei der Reinigung von Gemüse

anfallen, zerkratzen die Glasfläche.

Karamellisierter Zucker oder übergelaufene Lebensmittel

mit hohem Zuckergehalt müssen sofort mittels eines

Glasschabers von der Kochstelle entfernt werden.27

In einigen Fällen können aufgetretene Störungen leicht

behoben werden. Bevor Sie den Kundendienst rufen,

beachten Sie folgende Hinweise:

Störung Mögliche Ursache Lösung

allgemeinen Elektrik.

Die automatische Sicherung

oder ein Differenzschalter

Im Hauptsicherungskasten

prüfen, ob die Sicherung defekt

ist und ggf. ersetzen.

Im Verteiler prüfen, ob die

automatische Sicherung oder

ein Differenzschalter defekt sind.

Zündung funktioniert

Zwischen den Zündkerzen

und den Brennern können

sich Reste von Lebensmitteln

oder Reinigern befinden.

Die Brenner sind nass.

Die Brennerdeckel sind nicht

Das Gerät ist nicht oder

falsch geerdet oder die

Erdung ist beschädigt.

Der Zwischenraum zwischen

Zündkerze und Brenner muss

Die Brennerdeckel sorgfältig

Überprüfen, ob die Deckel

Setzen Sie sich mit dem

Die Brennerteile sind nicht

Die Ritzen der Düse sind

Einzelteile richtig auflegen.

Ritzen der Düse säubern.

Der Gasfluss scheint

nicht normal zu sein

oder es tritt kein Gas

Zwischengeschaltete Ventile

Bei Verwendung einer

Gasflasche überprüfen, dass

diese nicht leer ist.

zwischengeschalteten Ventile

Gasflasche austauschen.

In der Küche riecht es

Ein Hahn ist offen. Mögliche

undichte Stelle am Anschluss

Anschluss der Gasflasche auf

Die Sicherheitsventile

funktionieren nicht.

Sie haben den Bedienknebel

nicht genügend lange

Die Ritzen der Düse sind

Sobald der Brenner gezündet

hat, das Bedienteil noch einige

Sekunden gedrückt halten.

Ritzen der Düse säubern.28

Technischer Kundendienst

Wenn Sie unseren Technischen Kundendienst anrufen,

halten Sie bitte die Erzeugnisnummer (E-Nr.) und die

Fertigungsnummer (FD) des Gerätes bereit. Diese

Information entnehmen Sie dem Typenschild, das unter

dem Kochfeld angebracht ist, und dem Etikett in der

Bedienungsanweisung.

Die Garantiebedingungen werden von unserer Vertretung

im Land des Gerätekaufs festgelegt. Detaillierte

Informationen erhalten Sie in den Verkaufsstellen. Um die

Garantie in Anspruch nehmen zu können, müssen Sie

den Kaufbeleg für das Gerät vorweisen.

Wir behalten uns das Recht auf Änderungen vor.

Verpackung und Altgeräte

Wenn sich auf dem Typenschild des Gerätes das Symbol

)befindet, beachten Sie folgende Hinweise.

Umweltschonende Entsorgung Packen Sie das Gerät aus und entsorgen Sie die

Verpackung umweltgerecht.

Dieses Gerät entspricht der Europäischen Richtlinie

2002/96/CE über Elektro- und Elektronik-Altgeräte

gekennzeichnet mit WEEE (waste electrical and

electronic equipment).29

Automatische vonkontsteking . . . . . . . . . . . . . . 86

Technische dienst . . . . . . . . . . . . . . . . . . . 93

Telefoneer, indien nodig, onze Technische Dienst.
