Manual de utilizaçã oDear customer,

general está averiado?

-Fusible defectuoso -Controlar el fusible en la

caja general de fusibles y

cambiarlo si está averiando

cuidadosamente limpiado.

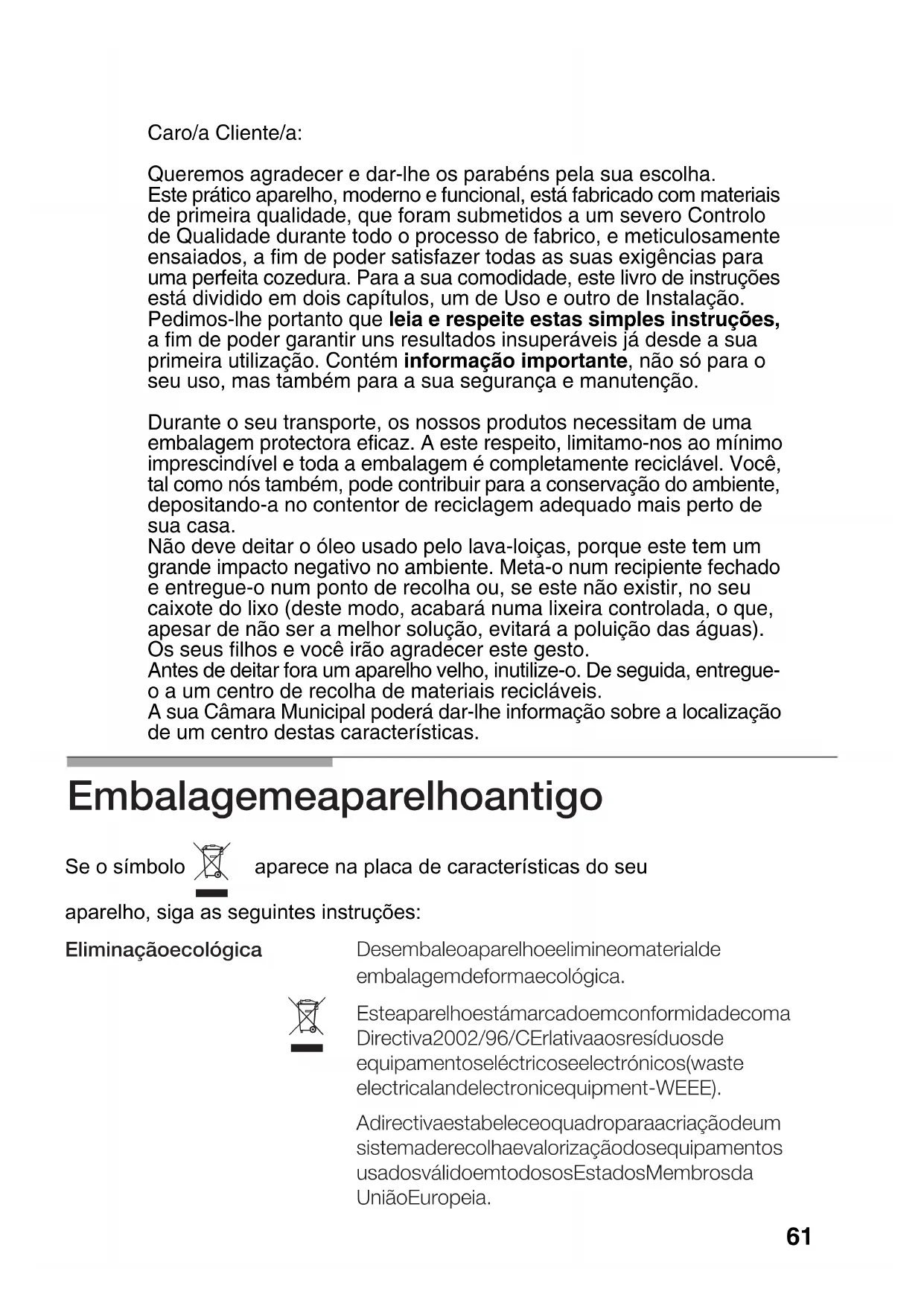

Queremos agradecer e dar-lhe os parabéns pela sua escolha.

Este prático aparelho, moderno e funcional, está fabricado com materiais

de primeira qualidade, que foram submetidos a um severo Controlo

de Qualidade durante todo o processo de fabrico, e meticulosamente

ensaiados, a fim de poder satisfazer todas as suas exigências para

uma perfeita cozedura. Para a sua comodidade, este livro de instruções

está dividido em dois capítulos, um de Uso e outro de Instalação.

Pedimos-lhe portanto que leia e respeite estas simples instruções,

a fim de poder garantir uns resultados insuperáveis já desde a sua

primeira utilização. Contém informação importante, não só para o

seu uso, mas também para a sua segurança e manutenção.

Durante o seu transporte, os nossos produtos necessitam de uma

embalagem protectora eficaz. A este respeito, limitamo-nos ao mínimo

imprescindível e toda a embalagem é completamente reciclável. Você,

tal como nós também, pode contribuir para a conservação do ambiente,

depositando-a no contentor de reciclagem adequado mais perto de

Não deve deitar o óleo usado pelo lava-loiças, porque este tem um

grande impacto negativo no ambiente. Meta-o num recipiente fechado

e entregue-o num ponto de recolha ou, se este não existir, no seu

caixote do lixo (deste modo, acabará numa lixeira controlada, o que,

apesar de não ser a melhor solução, evitará a poluição das águas).

Os seus filhos e você irão agradecer este gesto.

Antes de deitar fora um aparelho velho, inutilize-o. De seguida, entregue-

o a um centro de recolha de materiais recicláveis.

A sua Câmara Municipal poderá dar-lhe informação sobre a localização

de um centro destas características.

aparelho, siga as seguintes instruções:

Assim apresenta-se a Placa de Cozedura

Diâmetros dos recipientes aconselhados

Conselhos para cozinhar

Normas de Uso para Cristal: Cozinhado

Normas de Uso para Cristal: Limpeza e Conservação

Condições de Garantia

72Avisos de segurança

Leia atentamente este Manual de uso para cozinhar

neste aparelho de um modo eficaz e seguro.

De acordo com a normativa vigente, a instalação e

transformação de gás pode ser apenas realizada por

um técnico autorizado oficialmente.

Antes de instalar a sua nova placa de cozedura, verifique

que as medidas estão correctas.

As seguintes instruções são válidas somente para os

países cujo símbolo aparece no aparelho; é necessário

recorrer às instruções técnicas para a adaptação do

mesmo às condições de utilização do país.

É indispensável que o lugar onde está instalado o

aparelho disponha do arejamento regulamentar em

perfeito estado de uso.

Não permita que o aparelho esteja exposto a fortes

correntes de ar, porque os queimadores poderiam apagar-

Este aparelho sai da fábrica regulado para o gás que

se indica na placa de características. Se for necessário

efectuar uma mudança do tipo de gás, avise o nosso

serviço de assistência técnica.

Não manipule o interior do aparelho. Se for necessário,

avise o nosso serviço de assistência técnica.

Guarde bem as instruções de uso e montagem, a fim

de poder entregá-las em conjunto com o aparelho, no

caso de ele mudar de dono.

Não ponha em serviço um aparelho danificado.

As superfícies dos aparelhos de aquecimento e cozedura

aquecem durante o funcionamento. Por isso, aja com

precaução. Mantenha as crianças sempre afastadas

63As gorduras ou os óleos excessivamente quentes podem

inflamar-se com facilidade. Por isso, a preparação de

comida com gorduras ou óleos, como por exemplo, as

batatas fritas, deve ser sempre vigiada.

Nunca deite água, se a gordura ou o óleo estiverem a

arder. PERIGO DE QUEIMADURAS! Tape o recipiente

para sufocar o fogo e desligue a zona de cozedura.

Em caso de avaria, corte a alimentação de gás e de

electricidade do aparelho. Para a sua reparação, avise

o nosso serviço de assistência técnica.

Não coloque recipientes deformados que tenham um

comportamento instável sobre as placas e os

queimadores, a fim de evitar que possam virar-se de

Se uma torneira ficar presa ou engatada, não a force.

Avise imediatamente o serviço técnico oficial, para

que procedam à sua reparação ou substituição.

Os gráficos representados neste livro de instruções sã

%54!"&<,/,%&%0

Não use máquinas que limpam a vapor na placa de

cozedura há risco de choque eléctrico.

Este aparelho não se destina a ser utilizado por pessoas

(incluindo crianças)

cujas capacidades físicas, sensoriais

ou mentais sejam reduzidas, ou que não

experiência ou conhecimentos,

supervisão ou instruções relativas ao uso do aparelho

disponibilizadas por uma pessoa

responsável pela sua

Não deixe o aparelho a funcionar sem vigilância.

Use o aparelho unicamente para a preparação de comida,

nunca como aquecimento.Assim apresenta-se a placa de

até 3 kW Queimador de

até 3 kW Queimador de

até 3 kW Queimador de

até 3 kW Queimador de

até 1 kW Queimador de

até 1 kW Queimador de

até 1 kW Queimador de

até 1 kW Queimador de

até 1,75 kW Queimador de

até 1,75 kW Queimador de

até 1,75 kW Queimador de

até 1,75 kW Queimador de

até 1,75 kW Queimador tripla

chama de até 3,3 kW Queimador tripla

chama de até 3,3 kW Queimador tripla

chama de até 3,6 kWQueimadores de gás

Cada comando de accionamento tem assinalado o

não se acender, repita a operação.

Se a sua placa de cozedura não possuir nenhum tipo

de ignição automática, aproxime algum tipo de chama

(isqueiro, fósforos, etc.) ao queimador.

Se as velas estiverem sujas, a ignição será defeituosa;

mantenha a máxima limpeza. Efectue este trabalho com

uma escova pequena, tendo em conta que a vela não

deve sofrer impactos violentos.

Se o seu fogão tiver queimadores que dispõem de

válvulas de segurança, que impedem a saída de gás

no caso dos queimadores se apagarem de forma

acidental, proceda à ignição do mesmo modo, mas

mantendo o comando premido até a ignição ter lugar,

e continue a premir durante alguns segundos com a

chama já acesa. Se a ignição não se produzir, repita a

operação, mas desta vez mantenha o comando premido

durante 10 segundos, aproximadamente.

Para apagar, vire o comando para o lado direito até à

o sistema de ignição, isto é totalmente normal.

A sua moderna e funcional placa de cozedura, dispõe

de uns comandos progressivos que lhe permitem

encontrar entre a chama máxima e a mínima, a

regulação necessária.

Consoante o modelo, a sua placa de cozedura pode

dispor de um queimador de chama tripla, muito prático

e cómodo para cozinhar com frigideiras grandes (tipo

"paelha"), com um Wok chinês (todos os tipos de pratos

O uso do aparelho a gás produz calor e humidade no

lugar onde está instalado. Deve certificar um bom

arejamento da cozinha: mantenha abertos os orifícios

de arejamento natural, ou instale um dispositivo de

arejamento mecânico (extractor de fumos).

posição . Ao realizar esta operação funcionará de novo

queimador que controla. Fig. 1O uso contínuo do seu aparelho pode exigir um

arejamento adicional, como por exemplo a abertura de

uma janela (sem provocar correntes de ar), ou o aumento

da potência do arejamento mecânico, se existir.

Diâmetro dos recipientes (cm)

Dependendo do modelo, a sua placa de cozedura pode

incluir um suplemento de grelha imprescindível, no

queimador de chama tripla para recipientes com um

diâmetro maior de 26 cm, grelhas para assar, caçarolas

de barro e em todo o tipo de recipientes côncavos (Wok

chinês, etc.) (fig 2.)

Grelha para cafeteira: Dependendo do modelo, a sua

placa de cozedura pode incluir um suplemento de grelha

para cafeteira, exclusivamente para o queimador auxiliar,

a ser usado com recipientes que tenham um diâmetro

inferior a 10 cm. Em caso contrário, o serviço técnico

da marca dispõe destas grelhas para cafeteira, com o

O fabricante declina qualquer responsabilidade

derivada da não utilização ou da utilização incorrecta

destas grelhas adicionais.

Em caso contrário, o serviço técnico da marca dispõe

RECIPIENTE MÁXIMO RECIPIENTE

ØEstes conselhos são orientativos.

Muito forte Forte Médio Lento

Tornar a aquecer e manter quentes:

Arroz, molho branco,

cozihados e fazer estofados

68Normas de uso en cristal: Cozinhado

NÃO SÍM Não use recipientes

pequenos em queimadores

A chama não deve tocar

os laterais do recipiente.

Não cozinhe sem tampa

ou com esta deslocada,

desperdiça-se parte da

Não use recipientes com

prolongam o tempo de

cozinhado e aumentam o

Não coloque o recipiente

queimador, porque poderia

Não use recipientes de

queimadores situados

perto dos comandos e que,

depois de centrados no

queimador, possam chegar

a tocá-lo ou aproximar-se

temperatura nessa zona e

Não use pesos excessivos

de cozedura com objectos

Não utilice os queimadores

ou fontes de calor para

somente um recipiente.

Evite a utição de pranchas

de assado, caçarota de

queimador; deste modo,

excessivo de gás e sujar

Ponha sempre atampa.

frigideiras e caçarolas de

fundo plano e grosso.

Coloque o recipiente

bem centrado sobre o

Coloque o recipiente

Maneje os recipientes

colocadas antes do seu

Não utilize detergentes

esfregões metálicos ou

Os grãos de areia, por

exemplo procedente da

limpieza de hortaliças e

riscam a superfície do

Para a conservação do

vidro use uma esponja

com água e sobão, mas

só quando o aparelho

sujidades queimam-se

submergindo-os em água

com sabão e esfregando-

os com uma escova não

orifícios e das ranhuras

ficarem completamente

livres e proporcionarem

queimadores sempre que

elas se tenham molhado.

Depois da limpeza e da

queimadores, certifique

bem colocadas sobre o

quando tiver arrefecido,

Por causa das altas temperaturas que devem aguentar a tampa do aro do seu queimador

de champa tripla, assim como as zonas de aço inoxidável como: aros das placas, o contorno

dos queimadores etc.. com a tempo e las chagam a perder a cor frata-se deuma coisa

NORMAL, lime-as depois de cada uso um producto própio para aço inoxidavel. Depois

de limpar as grelhas, seque-as completamente antes de tornar a cozinhar com elas. A

presença de gotas de água ou zonas húmidas durante o começo da cozedura pode

provocar eventuais pontos de deterioração do esmalte.

Se as grelhas da sua placa de cozedura dispuserem de umas buchas de borracha, tenha

cuidado quando as limpar, porque poderiam soltar-se e deixar a grelha desprotegida, o

que por sua vez poderia dar azo a riscos na placa de cozedura.

Tenha cuidado com as buchas das grelhas quando as limpa, porque poderiam soltar-se

e riscar a cristal.Situações anómalas

Nem sempre é necessário avisar o serviço de assistência

técnica. Em muitos casos, você próprio pode resolver

o problema. A seguinte tabela contém alguns conselhos.

Só o pessoal autorizado do nosso Serviço Técnico pode

efectuar trabalhos no sistema de funcionamento do gás

...se o fluxo de gás não

... se não funcionam as

dos diferentes queimadores?

- Fusível defeituoso.

- O disjuntor ou um diferencial

da instalação pode ter saltado.

- Pode haver resíduos de

alimentos ou de limpeza entre

a vela e os queimadores.

- Os queimadores estão

- As tampas do queimador

estão mal colocadas.

- As diversas partes do queimador

foram mal colocadas.

- As ranhuras de saída do

gás dos queimadores estão sujas.

- A passagem de gás está

fechada por causa de

torneiras intermédias.

de uma bilha, é possível

que esta esteja vazia.

- Alguma torneira está aberta.

- Possível fuga no acoplamento

- Controle o fusível na

caixa geral dos fusíveis

e substitua-o se estiver avariado.

- Verifique na caixa geral

de entrada se saltou o disjuntor

ou um dos diferenciais.

- O espaço entre a vela e os

queimadores deve ser limpo com

- Seque cuidadosamente as tampas

do queimador e as velas.

- Verifique que as tampas foram bem

de saída do gás dos queimadores.

- Não se manteve o comando

suficientemente premido.

- As ranhuras de saída do gás

dos queimadores estão sujas.

- Depois do queimador estar

durante alguns segundos mais.

- Limpe as ranhuras de

saída do gás dos queimadores.

O que acontece... Causa provável Solução

71Condições de garantia

As condições de garantia aplicáveis a este aparelho são

as estabelecidas pela representação da nossa empresa

no país onde tenha sido efectuada a compra. Se quiser,

o vendedor ao qual se tenha comprado o aparelho estará

disposto a dar-lhe em qualquer momento mais

pormenores a este respeito. Em qualquer caso, para ter

direito à garantia, será necessário apresentar o talão de

Reservado o direito de efectuar modificações.

Se telefonar para o nosso Serviço Técnico, pedimos o favor de indicar:

E - NR FD Estas indicações encontram-se na placa de características do seu aparelho, situada

na parte inferior da sua placa de cozedura.
