MANUAL DE UTILIZADOR SJPD691SS SHARP

AVANT D’APPELER LE SERVICE APRES-VENTE

(B013)20-25 Fra.fm Page 25 Tuesday, June 30, 2009 4:32 PM26 ■ Este frigorífico contém um refrigerante altamente inflamável (R600a: isobutano) e um gás isolante

explosivo (ciclopentano). Observe as seguintes regras

para evitar ignição e explosões.

• O sistema de refrigeração que se encontra atrás e

dentro do frigorífico contém produtos refrigerantes.

Não permita que objectos afiados atinjam o sistema de

• Não utilize dispositivos mecânicos nem outros meios

para acelerar o processo de descongelamento. (Este

frigorífico possui um sistema de descongelamento

• Não use aparelhos eléctricos dentro do frigorífico.

• Use apenas as peças especificadas para a lâmpada

do compartimento do frigorífico.

• Não bloqueie as aberturas ao redor do frigorífico.

• Se o sistema de refrigeração alguma vez venha a ser

perfurado, não toque na saída da parede e não use

chamas abertas. Abra a janela e areje o

compartimento. Em seguida, solicite assistência a um

agente aprovado pela SHARP.

• Este frigorífico deve ser descartado correctamente.

Leve o frigorífico a uma estação de reciclagem para

refrigerantes inflamáveis e gases isolantes explosivos. ■ Materiais altamente voláteis e inflamáveis, tais como éter, gasolina, gás propano, agentes adesivos (colas) e

álcool puro, etc., são susceptíveis de explodir. Não

guarde estes materiais no seu frigorífico. ■ As acumulações de pó na ficha de corrente podem causar incêndios. Limpe-a cuidadosamente. ■ Não faça alterações neste frigorífico. Só técnicos especializados em reparação deverão desmontar e

reparar este frigorífico, caso contrário podem ocorrer

choques eléctricos, incêndios ou danificações. ■ Assegure-se de que o frigorífico não constitui perigo para as crianças quando armazenado para eliminação.

(p.ex. retire o fecho magnético da porta para evitar que

crianças fiquem presas no interior). ■ Não toque na unidade do compressor nem em suas partes periféricas tendo em vista que ficam muito

quentes durante a operação e as bordas metálicas

podem causar ferimentos. ■ Não toque em alimentos ou recipientes metálicos dentro do compartimento congelador com as mãos molhadas.

Isso poderá provocar queimaduras pelo frio. ■ Não use um cabo de extensão nem uma ficha adaptadora. ■ Não meta bebidas em garrafas ou em latas no congelador, pois estas poderão rebentar quando gelam. ■ Assegure-se de que o cabo de alimentação não tenha sido danificado durante a instalação ou deslocação. Se

a ficha ou cabo de alimentação estiver frouxo, não

introduza a ficha. Poderá causar choque eléctrico ou

fogo. ■ Quando proceder à remoção da ficha de ligação à corrente, puxe a ficha para fora, não puxe pelo fio.

Puxando directamente no fio de ligação podem ocorrer

choque eléctrico ou incêndios. ■ Se o cabo flexível de abastecimento de corrente for danificado, este terá que ser substituído por outro cabo

especial aprovado pela SHARP. ■ Em caso de vazamento de gás, ventile a área abrindo uma janela, etc. Não toque no frigorífico nem na tomada

da corrente. ■ Não coloque objectos que contenham líquidos nem objectos em desequilíbrio em cima do frigorífico. ■ Este frigorífico não é destinado ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais

ou mentais diminuídas, nem com falta de experiência e

conhecimento, a não ser que lhes seja fornecida

supervisão ou instruções relativas ao uso do frigorifico

por uma pessoa responsável pela sua segurança.

Crianças pequenas devem ser supervisionadas para

certificar-se de que estas não brinquem com o

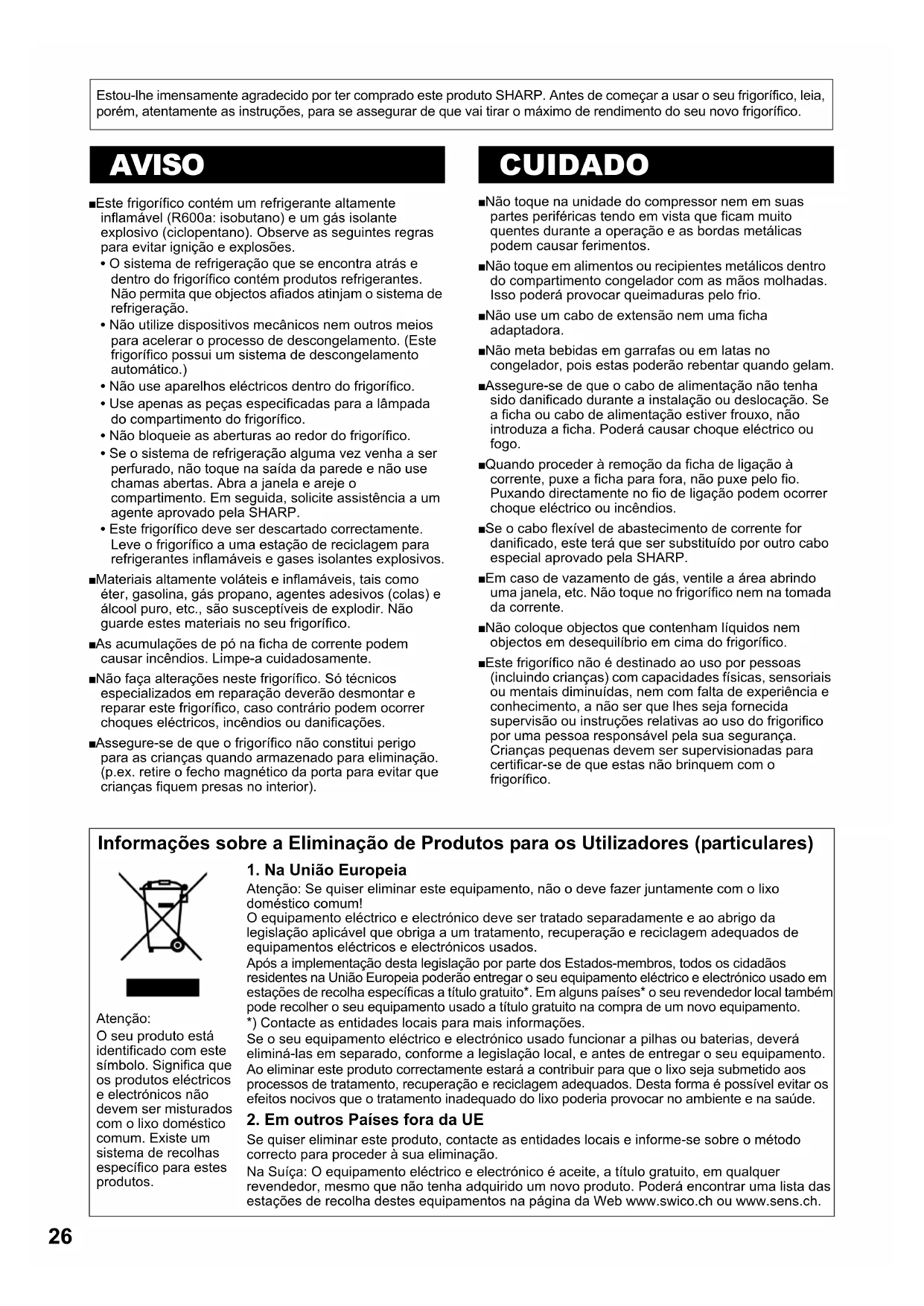

Estou-lhe imensamente agradecido por ter comprado este produto SHARP. Antes de começar a usar o seu frigorífico, leia,

porém, atentamente as instruções, para se assegurar de que vai tirar o máximo de rendimento do seu novo frigorífico.

AVISO CUIDADO Informações sobre a Eliminação de Produtos para os Utilizadores (particulares)

1. Na União Europeia

Atenção: Se quiser eliminar este equipamento, não o deve fazer juntamente com o lixo

O equipamento eléctrico e electrónico deve ser tratado separadamente e ao abrigo da

legislação aplicável que obriga a um tratamento, recuperação e reciclagem adequados de

equipamentos eléctricos e electrónicos usados.

Após a implementação desta legislação por parte dos Estados-membros, todos os cidadãos

residentes na União Europeia poderão entregar o seu equipamento eléctrico e electrónico usado em

estações de recolha específicas a título gratuito*. Em alguns países* o seu revendedor local também

pode recolher o seu equipamento usado a título gratuito na compra de um novo equipamento.

*) Contacte as entidades locais para mais informações.

Se o seu equipamento eléctrico e electrónico usado funcionar a pilhas ou baterias, deverá

eliminá-las em separado, conforme a legislação local, e antes de entregar o seu equipamento.

Ao eliminar este produto correctamente estará a contribuir para que o lixo seja submetido aos

processos de tratamento, recuperação e reciclagem adequados. Desta forma é possível evitar os

efeitos nocivos que o tratamento inadequado do lixo poderia provocar no ambiente e na saúde.

2. Em outros Países fora da UE Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método

correcto para proceder à sua eliminação.

Na Suíça: O equipamento eléctrico e electrónico é aceite, a título gratuito, em qualquer

revendedor, mesmo que não tenha adquirido um novo produto. Poderá encontrar uma lista das

estações de recolha destes equipamentos na página da Web www.swico.ch ou www.sens.ch.

devem ser misturados

com o lixo doméstico

(B013)26-31 Por.fm Page 26 Tuesday, June 30, 2009 4:35 PM27

AVISO ■ Não instale este frigorífico num local onde haja vapor de água e humidade, pois o isolador

eléctrico pode ficar danificado dando origem a

curto-circuito. Além disso, pode haver

condensação na parte externa do frigorífico.

1 Deixe um espaço adequado para ventilação em redor do frigorífico. • A figura indica o espaço mínimo necessário para a instalação do frigorífico. Este difere do espaço nas condições de medida da quantidade de consumo de corrente. • É possível fazer o frigorífico consumir menos energia mantendo maior espaço. • Se usar o frigorífico num espaço inferior ao da figura, tal poderá provocar subida da temperatura do aparelho, ruído elevado e avaria. 2 Usando os dois pés dianteiros ajustáveis, assegurar-se de que o frigorífico está bem assente e nivelado no pavimento. 3 Remova os 2 parafusos da parte inferior do frigorífico e depois instale as saias dos pés (fornecidas dentro do compartimento do frigorífico). OBSERVAÇÕES

• Posicione o frigorífico de forma a que a tomada fique acessível. • Mantenha o seu frigorífico ao abrigo de raios directos de sol. • Não o coloque próximo de fontes geradoras de calor.• Não colocá-lo diretamente sobre o assoalho. Usar uma base adequada. Ao transportar • É possível deslocar para a frente e para trás utilizando as rodas de apoio.• Carregue o frigorífico segurando pelos apoiadores localizados na parte traseira e inferior. Antes de usar o frigorífico Limpe o interior com um pano embebido em água quente. Se usar detergente, limpe bem com água. Este frigorífico possui um indicador de temperatura instalado no compartimento do frigorífico para permitir o controlo da temperatura média na zona mais fria. Zona mais fria O símbolo indica a zona mais fria no compartimento do frigorífico. (O receptáculo da porta que está posicionado à mesma altura que o símbolo não é a zona mais fria.) Verificação da temperatura na zona

mais fria Pode-se fazer regularmente verificações para se assegurar de que a temperatura na zona mais fria está correcta e, se necessário, ajustar o controlo da temperatura do frigorífico.Para manter a temperatura correcta dentro do utensílio, confirmar que o indicador de temperatura está sempre AZUL. Caso o indicador de temperatura fique BRANCO, significa que a temperatura está muito alta; neste caso, aumentar o ajuste do botão de controlo da temperatura do frigorífico e esperar 6 horas antes de verificar novamente o indicador de temperatura. OBSERVAÇÕES • A temperatura interna do frigorífico depende de vários factores tais como a temperatura ambiente do recinto, a quantidade de alimentos armazenados, e a frequência de abertura da porta.• Ao se colocar alimentos frescos, ou no caso de se deixar a porta aberta por algum tempo, é normal que o indicador de temperatura fique BRANCO.

60 mmou mais60 mmou mais90 mm ou mais a

SJ-PD591S SJ-PD641S SJ-PD691S Saia Pé ajustável

AZUL BRANCORegulação correctaTemperatura demasiadamente alta, ajuste o controlo da temperatura do frigorífico.

1. LED do congelador

2. Prateleira do congelador

3. Prateleira móvel Pode fazer dois níveis, possibilitando armazenar alimentos separadamente. Se usado invertido, pode arrumar os alimentos dentro desta prateleira. 4.

Recipiente para fazer cubos de gelo

1) Não encha demais as couvetes; se assim não fizer os cubos de gelo ficam todos colados uns aos outros. 2) Quando os cubos de gelo estão prontos, rode a alavanca no sentido dos ponteiros do relógio para esvaziar o gelo na caixa para cubos de gelo. OBSERVAÇÕES Não faça gelo na caixa para cubos de gelo ou derrame óleo sobre ela. A caixa para cubos de gelo poderá trincar. 5. Caixa para cubos de gelo

6. Painel de controlo

7. Caixa de géneros alimentícios frescos e porta

9. Prateleira do frigorífico

Painel de arrefecimento híbrido (painel de alumínio) O painel é arrefecido por trás, arrefecendo assim indirectamente o compartimento frigorífico. Desta forma os alimentos são arrefecidos suavemente, não sendo expostos a uma corrente de ar frio. 11. Meia prateleira (1 par) A posição da prateleira pode ser regulada conforme o tamanho dos alimentos a guardar. 12.

Prateleira para frutas e legumes

13. Gaveta para frutas e legumes

14. Placa separadora (Só para os modelos SJ-PD591S) 15. Pés ajustáveis e coberturas (2 peças)

16. Fechos magnéticos da porta (2 peças)

17. Receptáculo flexível Artigos alimentares altos (p.ex. caixas de piza) podem ser guardados levantando a partição do fundo do receptáculo. 18. Receptáculos da porta (2 peças)

19. Depósito da água

20. Suportes para ovos (2 peças) 21. Receptáculos para diversos fins

OBSERVAÇÕES (Só para os modelos SJ-PD691S) Não troque o receptáculo para diversos fins da direita com o da esquerda. 22. Receptáculo para garrafas

23. Separadore de garrafa / Apoios de tubo (2 peças) Evita a queda de garrafas, etc. Produtos para alimentos do tipo viscoso também podem ser armazenados no interior. 24. Dispensador de água Coloque o tabuleiro, incluído no pacote.

DESCRIÇÃO SJ-PD691S 1

• Utilize a seção de 2 estrelas apenas para armazenamento de comida congelada.

SJ-PD591S SJ-PD641S SJ-PD691S Tabuleiro

Unidade desodorizante Está instalado um catalizador desodorizante nas condutas de ar frio. Não é necessária qualquer operação ou limpeza. Descongelação A descongelação faz-se de forma totalmente automática, devido à existência de um sistema especial de poupança de energia.

Quando a luz do compartimento se

funde Contacte assistência técnica autorizada da SHARP para solicitar uma luz de compartimento de substituição. A luz do compartimento não deve ser removida senão por pessoal qualificado.

(B013)26-31 Por.fm Page 28 Tuesday, June 30, 2009 4:35 PM29

“Plasmacluster” ionizado O “Plasmacluster” ionizado opera automaticamente quando se ligar o frigorifico-congelador. Para cancelar a operação Prima o botão “ ” (a luz apaga). Para iniciar a operação Prima novamente o botão “ ”. Controlo das temperaturas O frigorífico controla automaticamente a sua temperatura. Contudo, se necessário, regule a temperatura da seguinte forma. Compartimento do frigorífico Regulável entre 0°C e 6°C em passos de 1°C. 1 Prima o botão de selecção. 2 Prima o botão / e regule a temperatura. [ : aumentar, : diminuir ] 3 Prima o botão “ ”. Compartimento do congelador Regulável entre -13°C e -21°C em passos de 1°C. 1 Prima o botão de selecção. 2 Prima o botão / e regule a temperatura. [ : aumentar, : diminuir ] 3 Prima o botão “ ”. Alarme da porta Quando a porta do frigorífico ou do congelador ficar aberta, soa o alarme da porta. • O alarme da porta soa 1 minuto após a abertura da porta e novamente ao fim de 1 minuto (uma vez em ambos os casos).

• Se a porta for deixada aberta durante cerca de 3 minutos, o alarme soa continuamente. Para cancelar o sinal de alarme Prima continuamente o botão de selecção durante 3 segundos enquanto prime o botão “ ”. É também o mesmo método quando se reinicia o sinal de alarme.

1. Mostrador para regulação da temperaturaA temperatura predefinida do compartimento seleccionado é apresentada. Não é a temperatura actual do compartimento.2. Mostrador do compartimento seleccionado3. Botão de selecçãoO compartimento seleccionado pode ser alterado premindo o botão de selecção.4. Botão / Use para seleccionar a temperatura.5. Botão Finaliza a definição da temperatura.6. Botão e mostrador plasmaclusterCarregue para iniciar / cancelar a operação plasmacluster. OBSERVAÇÕES • O mostrador para a definição de temperatura e o compartimento seleccionado desliga quando não houver qualquer operação durante 1 minuto. (Quando qualquer dos botões for premido, acende novamente).• O mostrador de plasmacluster fica aceso.

Carregue no botão de selecçãoMostrador inicial para o compartimento frigoríficoMostrador inicial para o compartimento congelador

Notas sobre o funcionamento do

“Plasmacluster” ionizado O criador de iões dentro do seu frigorifico-congelador cria grupos de iões para dentro do compartimento frigorifico e compartimento congelador. Estes iões são massas colectivas de iões negativos e positivos. Estes grupos de iões reduzem o numero de fungos de bolor na atmosfera dos compartimentos.• O interior do frigorifico-congelador poderá ter um determinado odor. Este cheiro e causado pelo ozónio produzido pelos iões. A quantidade de ozónio e mínima e rapidamente se decompõe dentro do frigorifico-congelador.

Mostra que o alarme da porta parou.

(B013)26-31 Por.fm Page 29 Tuesday, June 30, 2009 4:35 PM30 Depósito da águaNível da águaTampa Como colocar a água

AVISO ■ Encha apenas com água potável. 1 Abra a tampa do depósito da água e encha o depósito com água. 2 Feche a tampa do depósito da água. (Se não estiver, a água pode verter quando a porta se fecha ou abre.) OBSERVAÇÕES • Não abra ou feche a porta abruptamente. A água pode verter do depósito.• Não deite outros líquidos para além de água. Se outro líquido, como sumo, for deitado no depósito, pode causar uma falha. Antes de deitar água quente no depósito espere até que esta arrefeça. (Temperatura máxima limite: aproximadamente 50ºC) Como beber água

1 Empurre a alavanca com um copo (a água sai). 2 Mova lentamente o copo para longe da alavanca. (A alavanca retorna à posição original e a água pára.) OBSERVAÇÕES • Por razões de higiene, substitua a água do depósito aproximadamente uma vez por semana.• Deite fora a água do tabuleiro, frequentemente. Se não o fizer a água pode verter para fora.• Se o dispensador de água não for usado por um período de tempo extenso, limpe e seque o depósito de água a fundo e coloque-o na posição original. AVISO ■ Desconectar o frigorífico da tomada primeiramente para evitar choque elétrico. ■ Não salpicar com água directamente a carcaça ou o armário interior. Isto poderá contribuir para

que o seu frigorífico enferruje e o seu isolamento

IMPORTANTE Para evitar rachas nas superfícies e componentes

plásticos interiores, siga estas sugestões. • Limpe qualquer oleosidade dos alimentos deixada nos componentes de plástico.• Alguns produtos de limpeza doméstica podem provocar danos, por isso use apenas líquido de lavagem diluído (água saponosa).• As partes de plástico podem trincar, caso o detergente seja utilizado sem ser diluído ou a água com detergente não for totalmente removida.

1 Retire os acessórios, as prateleiras por exemplo, do frigorífico e da porta. Lave-os com água quente e detergente para a louça; enxague-os com água limpa e seque-os. (Só a prateleira de frutas e legumes não é removível). 2 Limpe o interior com um pano embebido em água quente e detergente para a louça. Então, utilize água fria para remover o restante da água com detergente. 3 Limpe a parte exterior com um pano macio, sempre que seja necessário. 4 Limpe o fecho magnético da porta com uma escova de dentes e água quente com detergente para a louça. 5 Limpe o painel de controlo com o pano seco. OBSERVAÇÕES • Para evitar danos ao frigorífico, não use produtos de limpeza fortes nem solventes (lacas, tintas, pó de polir, benzina, água fervida, etc.). • Se a alimentação for desligada acidentalmente, esperar, pelo menos, 5 minutos antes de voltar a ligar, para que a pressão no compressor possa fazer desligar o relé de sobrecarga. • As prateleiras de vidro pesam aproximadamente 3kg cada. Segure firmemente quando retirando-as do gabinete ou carregando-as.

• Quando entornar sumos ou similares próximo do painel de controlo, limpe imediatamente. Poderá provocar avaria do painel de controlo.• Não deixe cair objetos dentro do frigorífico nem bata nas pare des internas. Isto pode provocar rachaduras na superfície interna. Como remover o depósito da água (Remova-o aproximadamente uma vez por mês e lave-o com água.) 1 Empurre a alavanca e deixe sair toda a água do depósito. 2 Remova a cobertura do tubo.Solte as extremidades do tubo de ligação. 3 Remova o depósito da água da porta. 4 Remova a cobertura e retire o filtro de rede. OBSERVAÇÕES Certifique-se que todas as partes estão recolocadas. Má recolocação pode causar derrame de água. Desligando o seu frigorífico Caso você desligue o seu frigorífico enquanto você está ausente por um longo período de tempo, remova todos os alimentos e limpe completemente o interior. Desconecte o ficha da tomada da corrente e deixe ambas as portas abertas.

DISPENSADOR DE ÁGUA Alavanca

CUIDADOS E LIMPEZA Cobertura do tuboTubo de ligaçãoQuando recolocarDepósito da águaPorta

Quando recolocarFiltro de rede Cobertura

(B068)26-31 Por.fm Page 30 Thursday, August 20, 2009 2:52 PM31

A refrigeração reduz a taxa de deterioração dos

alimentos. Para maximizar o prazo de consumibilidade de

produtos alimentícios perecíveis, certifique-se de que os

alimentos sejam os mais frescos possíveis. A seguir um

guia geral de como prolongar ao máximo o

Para minimizar a perda de humidade, frutas e legumes

devem ser levemente acondicionados em embalagens de

plástico, tais como filmes de plástico, sacos (não fechar) e

colocados na gaveta para frutas e legumes.

Produtos lacticínios & Ovos

• A maioria dos produtos lacticínios têm um rótulo na

embalagem com a temperatura de armazenamento e a

• Os ovos devem ser acondicionados no suporte para ovos.

• Acondicione sobre uma travessa ou prato e cubra com

papel ou filme de plástico.

• Para peças maiores de carne, peixes ou aves, coloque

na parte de trás das prateleiras.

• Certifique-se de que todo alimento cozinhado esteja

propriamente embrulhado ou acondicionado em

embalagem hermética.

• Acondicione uniformemente os alimentos nas prateleiras para que o ar de refrigeração circule eficientemente. • Não coloque comida quente no frigorífico. Deixe-a primeiro arrefecer. A colocação de comida quente no frigorífico faz com que haja um aumento de temperatura no aparelho aumentando, assim, o risco de deterioração dos alimentos. • Não bloquear as saídas e entradas do sistema de circulação do ar frio com alimentos ou caixas; caso contrário, os alimentos não serão convenientemente refrigerados dentro do seu frigorífico. • Mantenha a porta bem fechada. Para o melhor congelamento

• Os alimentos devem ser frescos.

• Congele pequenas quantidades de alimentos por vez,

para congelá-los rapidamente.

• Os alimentos devem ser propriamante acondicionados ou

cobertos e o ar removido para serem selados firmemente.

• Coloque os alimentos no congelador de forma uniforme.

• Etiquete os sacos ou embalagens para manter um

inventário dos alimentos congelados.

Antes de chamar pelo serviço de assistência técnica, verifique os seguinte itens.

SE VOCÊ AINDA NECESSITA DO SERVIÇO DE ASSISTÊNCIA TÉCNICA Consulte o seu agente de assistência técnica certificado pela SHARP mais próximo.

OBSERVAÇÕES A porta não pode ser transformada para abrir para a esquerda.

CONSERVAÇÃO DE ALIMENTOS Problema Solução

A parte de fora de um gabinete

está quente ao ser tocada.

É normal. A tubulação quente está no gabinete para evitar a condensação.

Quando o frigorífico fizer ruído. É normal que o frigorífico produza ruídos tais como.

• Intenso ruído produzido pelo compressor quando é dada a partida

--- O ruído diminui após algum tempo.

• Intenso ruído produzido uma vez ao dia pelo compressor

--- Ruído operacional produzido logo após operação de descongelamento.

Ruído de fluido escorrendo (gargarejo, espumaçao) --- Ruído de fluido refrigerante

escorrendo em tubulação (tais ruídos podem tornar-se intensos de tempo em tempo).

• Estalar quebradiço ou de trituração, som de chiar --- Ruído produzido pela

expansão e contração de paredes e partes internas durante esfriamento.

Ocorre congelamento ou

formação de condensação no

interior ou no exterior do

Isto pode ocorrer em um dos seguintes casos. Use um pano molhado para limpar o

gelo e um pano seco para limpar a condensação.

• Quando a humidade do ambiente é elevada.

• Quando a porta é aberta e fechada com frequência.

• Quando são guardados alimentos com muita humidade. (É necessário embalá-los).

Os alimentos no compartimento

do frigorífico congelam.

• O frigorífico está a funcionar muito tempo com o controlo de temp. do frigorífico na

• O frigorífico está a funcionar muito tempo com o controlo de temp. do congelador na

• Se a temperatura ambiente estiver baixa, os alimentos colocados no

compartimento de refrigeração podem congelar, mesmo com o dispositivo de

controlo de temp. do frigorífico na posição 6°C.

Há cheiros no compartimento. • É necessário embalar os alimentos com cheiros fortes.

• A unidade desodorizante não pode remover todos os cheiros.

ANTES DE CHAMAR PELO SERVIÇO DE ASSISTÊNCIA TÉCNICA

Impresso na Thailândia
