KASUTUSJUHEND SJPD691SS SHARP

• Ainult majapidamises kasutamiseks • Eraldi seisvat tüüpi

(B013)86-91 Lav.fm Page 91 Tuesday, June 30, 2009 2:00 PM92 ■ Külmik sisaldab kergestisüttivat jahutusvedelikku (R600a isobutaan) ja isoleeritult ringlevat gaasi

(tsüklobutaan). Järgige süttimise ja plahvatuse

vältimiseks järgmisi eeskirju.

• Külmiku taga ja sees paiknev jahutussüsteem sisaldab

jahutusvedelikku. Vältige teravate objektide puutumist

vastu jahutussüsteemi.

• Ärge kasutage sulatamisprotsessi kiirendamiseks

mehaanilisi seadmeid ega muid vahendeid. (Selles

külmikus kasutatakse automaatset sulatussüsteemi.)

• Ärge kasutage külmiku sees elektriseadmeid.

• Kasuta külmiku sektsiooni sisemise tule jaoks vaid

• Ärge blokeerige ventilatsiooniavasid külmiku

• Jahutussüsteemi lõhkemise korral ärge puudutage

seinakontakti ega kasutage lahtist tuld. Avage aken ja

tuulutage ruumi. Pöörduge seejärel ettevõtte SHARP

volitatud teeninduskeskusesse.

• Külmik tuleb kõrvaldada nõuetekohaselt. Viige külmik

ümbertöötlemistehasesse tuleohtliku jahutusvedeliku

ja isolatsioonigaaside ümbertöötlemiseks. ■ Lenduvate ja kergestisüttivate ainete (eeter, bensiin, propaan, kleepained, absoluutne alkohol jms.) puhul

võib tekkida plahvatusoht. Ärge hoidke selliseid aineid

külmikus. ■ Toitepistikule kogunev tolm võib tekitada tuleohtu. Pühkige pistik hoolikalt tolmust puhtaks. ■ Ärge proovige külmikut ümber ehitada või selle detaile lahti võtta. See võib põhjustada tuleohtu, elektrilööke või

kehavigastusi. ■ Külmiku kõrvaldamiseks hoiustamisel hoolitsege, et see ei oleks ohtlik lastele (nt eemaldage laste lõksu jäämise

vältimiseks magnetilised ukseulgurid). ■ Ärge katsuge kompressorisõlme või selle ümber paiknevaid alasid, kuna töö ajal muutuvad nad äärmiselt

kuumaks ning nende metallservad võivad tekitada

vigastusi. ■ Ärge puudutage märgade kätega sügavkülmiku sektsioonis asuvaid toiduaineid või metallkonteinereid.

See võib põhjustada külmakahjustust. ■ Ärge kasutage pikendusjuhet ega adapterpistikut.■ Ärge asetage sügavkülmikusse pudeli- ega purgijooke, kuna need võivad külmumisel puruneda. ■ Veenduge, et toitejuhe ei ole paigaldamise või teisaldamise käigus kahjustada saanud. Ärge ühendage

pistikut, kui toitepistik või –juhe on lahti. See võib

põhjustada elektrilöögi või tulekahju. ■ Külmiku toite katkestamiseks eemaldage toitepistik pistikupesast. Ärge sikutage toitejuhet. See võib

põhjustada elektrilööke või tuleohtu. ■ Kui painduv toitekaabel saab vigastada, peab selle välja vahetama ettevõtte SHARP poolt tunnustatud

hooldustehnik, kuna asendamiseks tuleb kasutada

spetsiaalset kaablit. ■ Kui külmikust lekib gaasi, avage aken, õhutage ruumi jne. Ärge katsuge külmikut ega toiteplokki. ■ Ärge asetage külmikule vedelikku sisaldavaid või ebakindlaid esemeid. ■ Külmikut ei tohiks kasutada füüsiliste, vaimsete või meelepuuetega, aga ka väheste kogemuste või

teadmistega inimesed (sh lapsed), ilma järelvalveta või

eelneva juhendamiseta selle kasutamise kohta, nende

ohutuse eest vastutava isiku poolt. Täiskasvanud peaks

jälgima, et lapsed ei mängiks külmikuga.

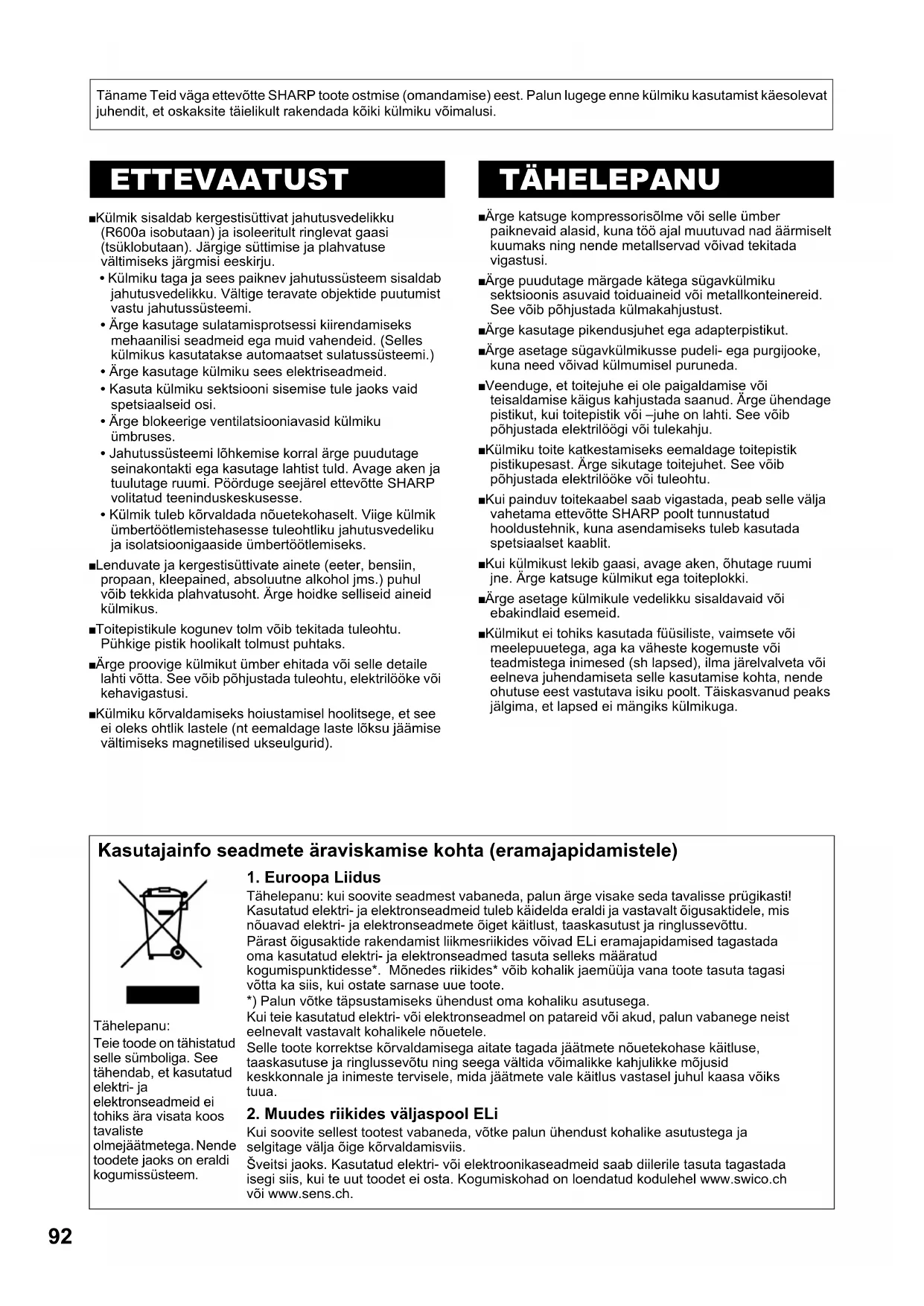

Täname Teid väga ettevõtte SHARP toote ostmise (omandamise) eest. Palun lugege enne külmiku kasutamist käesolevat

juhendit, et oskaksite täielikult rakendada kõiki külmiku võimalusi.

ETTEVAATUST TÄHELEPANU Kasutajainfo seadmete äraviskamise kohta (eramajapidamistele)

Tähelepanu: kui soovite seadmest vabaneda, palun ärge visake seda tavalisse prügikasti!

Kasutatud elektri- ja elektronseadmeid tuleb käidelda eraldi ja vastavalt õigusaktidele, mis

nõuavad elektri- ja elektronseadmete õiget käitlust, taaskasutust ja ringlussevõttu.

Pärast õigusaktide rakendamist liikmesriikides võivad ELi eramajapidamised tagastada

oma kasutatud elektri- ja elektronseadmed tasuta selleks määratud

kogumispunktidesse*. Mõnedes riikides* võib kohalik jaemüüja vana toote tasuta tagasi

võtta ka siis, kui ostate sarnase uue toote.

*) Palun võtke täpsustamiseks ühendust oma kohaliku asutusega.

Kui teie kasutatud elektri- või elektronseadmel on patareid või akud, palun vabanege neist

eelnevalt vastavalt kohalikele nõuetele.

Selle toote korrektse kõrvaldamisega aitate tagada jäätmete nõuetekohase käitluse,

taaskasutuse ja ringlussevõtu ning seega vältida võimalikke kahjulikke mõjusid

keskkonnale ja inimeste tervisele, mida jäätmete vale käitlus vastasel juhul kaasa võiks

2. Muudes riikides väljaspool ELi

Kui soovite sellest tootest vabaneda, võtke palun ühendust kohalike asutustega ja

selgitage välja õige kõrvaldamisviis.

Šveitsi jaoks. Kasutatud elektri- või elektroonikaseadmeid saab diilerile tasuta tagastada

isegi siis, kui te uut toodet ei osta. Kogumiskohad on loendatud kodulehel www.swico.ch

Teie toode on tähistatud

selle sümboliga. See

tähendab, et kasutatud

tohiks ära visata koos

(B013)92-97 Est.fm Page 92 Tuesday, June 30, 2009 2:06 PM93

ETTEVAATUST ■ Ärge paigutage külmikut niiskesse või märga kohta, kuna see võib kahjustada seadme

isolatsiooni ja põhjustada leket. Samuti võib

külmiku väliskorpusele sadestuda kondensaat,

mis põhjustab roostetamist.

1 Jätke külmiku ümber piisavalt ventilatsiooniruumi. • Joonisel on näidatud minimaalsed külmiku paigaldamiseks vajalikud vahekaugused. Need vahekaugused on erinevad, sõltudes külmiku tarbitavast võimsusest. • Jättes rohkem ruumi on külmikut võimalik kasutada väiksema energiakuluga. • Külmiku ümber joonisel näidatust väiksema ruumi jätmine võib põhjustada temperatuuri tõusu seadmes, tugeva müra ja rikke. 2 Keerake kahte külmiku esikülje all asuvat reguleeritavat jalga, kuni külmik toetub kindlalt põrandale ja on sellega tasapinnas. 3 Eemaldage 2 kruvi korpuse allosalt ning kasutage neid jalusekaitsete kinnitamiseks (asuvad tarnimisel külmikusektsioonis). MÄRKUS • Asetage külmik selliselt, et teil oleks võimalik ligi pääseda toitepistikule.• Ärge asetage külmikut otsese päikesevalguse kätte. • Ärge paigutage külmikut kuumust kiirgava seadme kõrvale.

• Ärge asetage külmikut otse maapinnale. Leidke külmikule sobiv alus. Transportimisel • Rattad võimaldavad külmikut edasi ja tagasi liigutada.• Külmiku kandmisel hoidke kinni külmiku tagaküljel ja põhjal asuvatest käepidemetest. Enne külmiku kasutamist Peske külmiku sisemust soojas vees niisutatud lapiga. Seebivee kasutamisel pühkige selle jäljed veega hoolikalt maha. Külmik on varustatud külmikusektsioonis asuva temperatuurinäidikuga, mis võimaldab teil kontrollida keskmist temperatuuri kõige külmemas tsoonis. Kõige külmem tsoon See sümbol tähistab külmikusektsiooni kõige külmemat tsooni. (Sümboliga samal kõrgusel asuv uksetasku ei kuulu kõige külmemasse tsooni.) Temperatuurikontroll külmimas

tsoonis Teil on võimalus regulaarselt kontrollida nõuetekohast temperatuuri külmiku kõige külmemas tsoonis ning reguleerida vajaduse korral külmiku temp. regulaatorit.Külmikus nõuetekohase temperatuuri hoidmiseks jälgige, et temperatuurinäidik oleks alati SININE. Kui temperatuurinäidik muutub VALGEKS, on temperatuur liiga kõrge ning sel juhul tuleb tõsta külmiku temp. regulaatori seadeväärtust ja oodata 6 tundi enne temperatuurinäidiku uuesti kontrollimist. MÄRKUS

• Sügavkülmiku sisetemperatuur sõltub mitmesugustest teguritest nagu ruumi keskkonnatemperatuur, toidukogus ja ukse avamise sagedus. • Värske toidu lisamisel või ukse mõneks ajaks avatud jätmisel on temperatuurinäidiku VALGEKS muutumine normaalne.

SININEVALGEÕige seade Liiga kõrge temperatuur, reguleerige külmiku temp. regulaatorit.

(B013)92-97 Est.fm Page 93 Tuesday, June 30, 2009 2:06 PM94

1. Sügavkülmiku LED-indikaator

2. Sügavkülmiku riiul

3. Liikuv riiul Te saate moodustada kaks taset võimaldamaks toidu eraldi hoidmist. Ümberpööratult kasutades saate toitu puhtalt selles riiulis hoida. 4. Jääkuubikuvalmistaja 1) Ärge täitke jääkuubikukandikuid ülemäärase veega, kuna sel juhul külmuvad jääkuubikud üksteise külge. 2) Kui jääkuubikud on valmis, pöörake hooba kellaosuti liikumissuunas – sellega kallatakse kuubikud jääkuubikukarpi. MÄRKUS Et vältida jääkuubikukarbi vigastamist, ärge valmistage jääd jääkuubikukarbis ega valage sinna õli. 5. Jääkuubikukarp

7. Toorproduktide laegas &uks

8. Külmiku LED-indikaator

10. Hübriid-jahutuspaneel (alumiiniumpaneel) Paneeli jahutatakse tagantpoolt, jahutades nii kaudselt külmikusektsiooni. Sel viisil tagatakse toidu sujuv jahutamine ilma seda külma õhuvooluga mõjutamata. 11. Poolriiul (1 paar) Riiuli asendit on võimalik kohandada vastavalt hoitavale toiduainete mõõtmetele. 12. Puu- ja juurviljariiul

13. Puu- ja juurviljalaegas

14. Vahesein (Ainult mudelitel SJ-PD591S) 15. Reguleeritavad jalad & katted (2 tk)

16. Magnetilised uksesulgurid (2 tk)

17. Elastne tasku Kõrgete toidupakendite (nt pitsakarpide) hoidmiseks võib sektsiooni tasku põhjast välja tõsta. 18. Uksetaskud (2 tk)

20. Munahoidikud (2 tk) 21. Mitmeotstarbelised taskud MÄRKUS (Ainult mudelitel SJ-PD691S) Ärge vahetage parempoolset mitmeotstarbelist taskut vasakpoolsega ega vastupidi. 22. Pudelitasku

23. Pudelisulgur / Pudeliriiulid (2 tk) Takistab pudelite vms. ümberkukkumist. Seda võib kasutada ka pikavarreliste aedviljade püstihoidmiseks. 24. Veedosaator Kinnitage komplekti kuuluv kandik.

KIRJELDUS SJ-PD691S 1

• 2 tärniga tähistatud sektsioon ainult külmunud toiduainete hoidmiseks.

(Külmikusektsioonis)

Lõhnaeemaldussõlm Külma õhu teele on paigaldatud lõhnaeemalduse katalüsaator. See ei vaja hooldust ega puhastamist. Sulatamine Tänu ainulaadsele energiasäästusüsteemile toimub külmiku sulatamine täisautomaatselt. Kui sisevalgustus läbi põleb Pöörduge sisevalgustuse vahetuslambi saamiseks lähima SHARPi poolt volitatud remonditeenuse pakkuja poole. Sisevalgustuse lamp tuleb eemaldada ainult kvalifitseeritud teeninduspersonali poolt.

(B013)92-97 Est.fm Page 94 Tuesday, June 30, 2009 2:06 PM95

Ioniseerija “Plasmacluster” Õhupuhasti “Plasmacluster” alustab automaatselt tööd koos külmiku sisselülitamisega. Funktsiooni äramuutmiseks Vajutage “ ” nupule (tuli kustub). Toimingu alustamiseks Vajutage uuesti “ ” nupule. Temperatuuri reguleerimine Külmik kontrollib oma temperatuuri automaatselt. Vajaduse korral on võimalik temperatuuri siiski reguleerida järgneval moel. Külmiku sektsioon Reguleeritav vahemikus 0°C ... 6°C sammuga 1°C. 1 Vajutage valikunupule. 2 Vajutage / -nupule ja seadke temperatuur. [ : tõsta, : langetada ] 3 Vajutage “ ” -nuppu. Sügavkülmiku sektsioon Reguleeritav vahemikus -13°C ... -21°C sammuga 1°C. 1 Vajutage valikunupule. 2 Vajutage / -nupule ja seadke temperatuur. [ : tõsta, : langetada ] 3 Vajutage “ ”-nuppu. Ukse helisignaal Külmiku või sügavkülmiku ukse lahti jätmisel kõlab ukse helisignaal. • Ukse helisignaal kõlab 1 minuti vältel pärast ukse avamist ning uuesti 1 minuti möödumisel (üks kord korraga). • Ukse ca 3 minutiks lahti jätmisel jääb helisignaal pidevalt tööle.

Helisignaali äramuutmiseks Vajutage 3 sekundit või kauem pidevalt valikunupule, hoides all “ ” nuppu. Sama meetodit kasutatakse helisignaali taasalustamiseks.

1. Temperatuuriseade kuvarKuvar näitab valitud sektsiooni eelseade temperatuuri. See ei kujuta endast sektsiooni tegelikku temperatuuri.2. Valitud sektsiooni näidik3. ValikunuppValitud sektsiooni vahetamiseks kasutage valikunuppu.4. / nuppKasutage temperatuuri valikuks.5. nuppLõpetab temperatuuri seadmise.6. Plasmaklasteri nupp ja näidikVajutage plasmaklasteri sisse- / väljalülitamiseks. MÄRKUS • Temperatuuri ja sektsioonivaliku näidikud kustuvad 1 minut pärast viimast käitamist. (Kummalegi nupule vajutamisel süttivad need uuesti.)• Plasmaklasteri kuvar jääb põlema.

Vajutage valikupuppuKülmikusektsiooni algkuvaSügavkülmiku sektsiooni algkuva

Märkused ioniseerija „Plasmacluster” töö kohta Külmiku sees asuv ioniseerija vallandab ioonikobaraid (positiivsete ja negatiivsete ioonide kogumeid) nii sügavkülmiku kui külmiku sektsiooni. Need ioonikobarad takistavad õhu teel edasi kanduva hallitusseene levikut.• Külmikus võib mõnikord tunda nõrka lõhna. See on ioniseerija poolt tekitatud osooni lõhn. Tekkiva osooni kogus on väga väike ning see laguneb külmikus kiiresti.

See näitab ukse helisignaali väljalülitamist.

(B013)92-97 Est.fm Page 95 Tuesday, June 30, 2009 2:06 PM96 VeepaakVeetase Kaas

ETTEVAATUST ■ Täitke ainult joogiveega. 1 Avage veepaagi kaas ja täitke paak veega. 2 Sulgege veepaagi kaas. (Vastasel juhul võib vesi ukse avamisel või sulgemisel välja pritsida.) MÄRKUS • Ärge avage ega sulgege kaant hooga. Vesi võib veepaagist välja pritsida.• Ärge valage paaki muid vedelikke peale vee. Muu vedelikuga, nt mahlaga täitmine võib rikke põhjustada. Enne kuuma vee paaki valamist laske sel jahtuda. (Temperatuuri ülapiir: ligikaudu 50°C) Kuidas vett juua

1 Vajutage hooba klaasiga. (Vesi voolab välja.) 2 Eemaldage klaas aeglaselt hoovast. (Hoob naaseb algasendisse ja veevool peatub.) MÄRKUS • Hügieenipõhjustel vahetage vett veepaagis umbes üks kord nädalas.• Kõrvaldage vesi sagedasti kandikult. Vastasel juhul võib vesi üle voolata.• Kui veedosaatorit pikema aja jooksul ei kasutata, puhastage ja kuivatage veepaak põhjalikult ning kinnitage esialgsesse asendisse. ETTEVAATUST

■ Kõigepealt tõmmake välja külmiku toitepistik, et

vältida elektrilööki. ■ Ärge valage vett otse korpuse välis- või siseküljele. See võib põhjustada roostetamist või

elektriisolatsiooni lagunemist.

TÄHELEPANU Sisepindade ja plastikosade mõranemise

vältimiseks järgige neid soovitusi. • Pühkige ära kõik plastikosade külge sattunud toidurasvad.• Mõned majapidamises kasutatavad puhastusvahendid võivad külmikut kahjustada, seepärast kasutage ainult lahjendatud pesuvedelikku (seebivett).• Kui kasutatakse lahustamata pesuvahendit või kui pesuvahendi jääke ei pühita korralikult maha, võivad plastikosadesse tekkida mõrad.

1 Eemaldage külmiku seest ja ukse küljest kogu lisavarustus, nt riiulid. Peske neid sooja veega, millele on lisatud veidi nõudepesuvahendit; loputage puhtas vees ja kuivatage. (Ainult puu- ja juurviljariiul ei ole eemaldatav.) 2 Puhastage külmiku sisemust nõudepesuvahendit sisaldavas soojas vees niisutatud lapiga. Seejärel pühkige puhastusvahend külma vee abil maha. 3 Kasutage külmkapi välispinna puhastamiseks ainult pehmet lappi. 4 Magnetilise uksesulguri puhastamiseks kasutage hambaharja ja sooja vett, kuhu on lisatud veidi nõudepesuvahendit. 5 Pühkige juhtpaneeli kuiva lapiga. MÄRKUS • Külmiku kahjustamise vältimiseks ärge kasutage tugevatoimelisi puhasteid või lahusteid (lakk, värv, lihvpulber, keeva vett jne). • Kui külmiku pistik on kontaktist välja tõmmatud, oodake enne selle tagasipanekut vähemalt 5 minutit.• Iga klaasriiul kaalub umbes 3kg. Hoidke neist kindlalt kinni, kui eemaldate nad külmikust või kannate teise kohta. • Mahla või muu taolise juhtpaneeli ümbrusesse tilkumisel pühkige see kohe ära. See võib põhjustada juhtpaneeli riket.• Ärge visake esemeid külmiku põrandale ega asetage pudeleid vm. hooletult vastu külmiku siseseina. Külmiku sisemus võib mõraneda. Kuidas eemaldada veepaaki (Eemaldage see umbes üks kord kuus ja peske veega.) 1 Vajutage hoovale ja laske kogu vesi veepaagist välja. 2 Eemaldage toru kate.Ühendage toruliitmiku mõlemad otsad lahti. 3 Eemaldage veepaak uksest. 4 Eemaldage kate ja võtke võrkfilter välja. MÄRKUS Jälgige, et kõik osad saaks tagasi kinnitatud. Halvasti tagasi kinnitamine võib põhjustada vee lekkimist. Külmiku väljalülitamine Kui lahkute pikemaks ajaks kodust ja tahate külmiku välja lülitada, eemaldage sellest kõik toiduained ja puhastage hoolikalt selle sisemus. Tõmmake toitepistik kontaktist välja ja jätke kõik külmiku uksed lahti.

Külmik aeglustab toidu riknemist. Riknevatele

toiduainetele maksimaalse säilivusaja tagamiseks ostke

võimalikult värskeid toiduaineid. Järgnevalt on toodud

mõned üldised juhised, mis aitavad pikendada toidu

Puuviljad / juurviljad

Et vähendada niiskusekadu, tuleks puu- ja juurviljad

pakkida (mitte õhukindlalt sulgeda) plastümbrisesse, näit.

pakkekiled, kotid, ja asetada puu- ja juurviljalaekasse.

Piimatooted ja munad

• Niiskusekao vähendamiseks tuleks puu- ja juurviljad

pakkida (mitte õhukindlalt sulgeda) plastümbrisesse,

näit. pakkekiled, kotid ja asetada juurviljalaekasse.

• Mune tuleks hoida munahoidikus.

Liha / kala / linnuliha

• Asetage vaagnale või taldrikule ning katke paberi või

• Suuremad liha-, kala- või linnulihalõigud asetage riiulite

• Veenduge, et valmistoidud oleks kindlalt pakitud või

asetatud õhukindlalt suletud anumasse.

• Asetage toiduained riiulitele ühtlaselt, et jahutav õhk saaks külmikus tõhusalt ringelda. • Kuumad toidud tuleb enne külmikusse asetamist maha jahutada. Kuumade toitude asetamine külmikusse tõstab külmiku temperatuuri ja suurendab toiduainete riknemise ohtu. • Ärge blokeerige ringleva külma õhu sisse- ja väljalaskeavasid toiduainete või anumatega; vastasel korral ei jahutata kõiki külmikus olevaid toiduaineid ühtlaselt. • Hoidke külmiku uks kindlalt kinni. Juhised külmutamiseks

• Külmutatavad toiduained peaks olema võimalikult

• Kiiremaks külmutamiseks külmutage korraga ainult väike

• Toiduained peavad olema korralikult pakitud või kaetud

ja õhk peaks olema pakendist välja surutud.

• Asetage toit sügavkülmikusse ühtlaselt.

• Märgistage kotid siltidega, et säilitada ülevaadet

külmutatud toiduainetest.

Enne mehaaniku poole pöördumist vaadake üle järgmised punktid.

KUI TE SIISKI VAJATE MEHAANIKU ABI Pöörduge lähima SHARPi poolt volitatud remonditeenuse pakkuja poole.

MÄRKUS Ukse poolsus ei ole vahetatav.

TOIDUAINETE HOIDMINE Probleem Lahendus

Külmiku väliskorpus on

See on normaalne. Korpuses asub kuum toru, mille ülesanne on vältida

kondensaadi ladestumist külmikule.

Kui külmik teeb müra. On normaalne, kui külmik tekitab järgnevaid helisid.

• Kompressori poolt töö alustamisel tekitatav vali heli

--- mõne aja pärast jääb heli vaiksemaks.

• Kompressori poolt üks kord päevas tekitatav vali heli

--- kompressor tekitab seda heli pärast automaatset sulatamisprotseduuri.

• Voolava vedeliku helid (korisevad, kihisevad helid)

--- neid helisid tekitab torudes voolav jahutusvedelik (periooditi võivad need olla

tavapärasest valjemad).

• Praksuvad või ragisevad helid, kriuksuvad helid

--- neid helisid tekitab külmiku sisedetailide paisumine ja kokkutõmbumine.

Härmatis või kondensaadi

ladestumine külmiku sees või

See võib aset leida järgmistel juhtudel. Härmatise pühkimiseks kasutage märga ja

kondensaadi pühkimiseks kuiva lappi.

• Väliskeskkonna kõrge niiskuse korral.

• Ukse sageli avamisel ja sulgemisel.

• Suure niiskusesisaldusega toiduainete hoidmisel. (Need tuleb sisse mähkida.)

Toiduained külmikusektsioonis

• Kas külmik on töötanud pikka aega külmiku temp. regulaatoriga asendis 0°C?

• Kas külmik on töötanud pikka aega sügavülmiku temp. regulaatoriga asendis -21°C?

• Kui ümbritseva ruumi temperatuur on madal, võivad toiduained külmikus külmuda

ka siis, kui külmiku temp. reguleerimine on seatud väärtusele 6°C.

Sektsioonis on tunda lõhna. • Tugeva lõhnaga toiduained tuleb sisse mähkida.

• Lõhnaeemaldussõlm ei suuda kogu lõhna kõrvaldada.

ENNE MEHAANIKU KUTSUMIST
