ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ . . . . . . . .104

• Призначений лише для домашнього користування • Вільностоячий тип

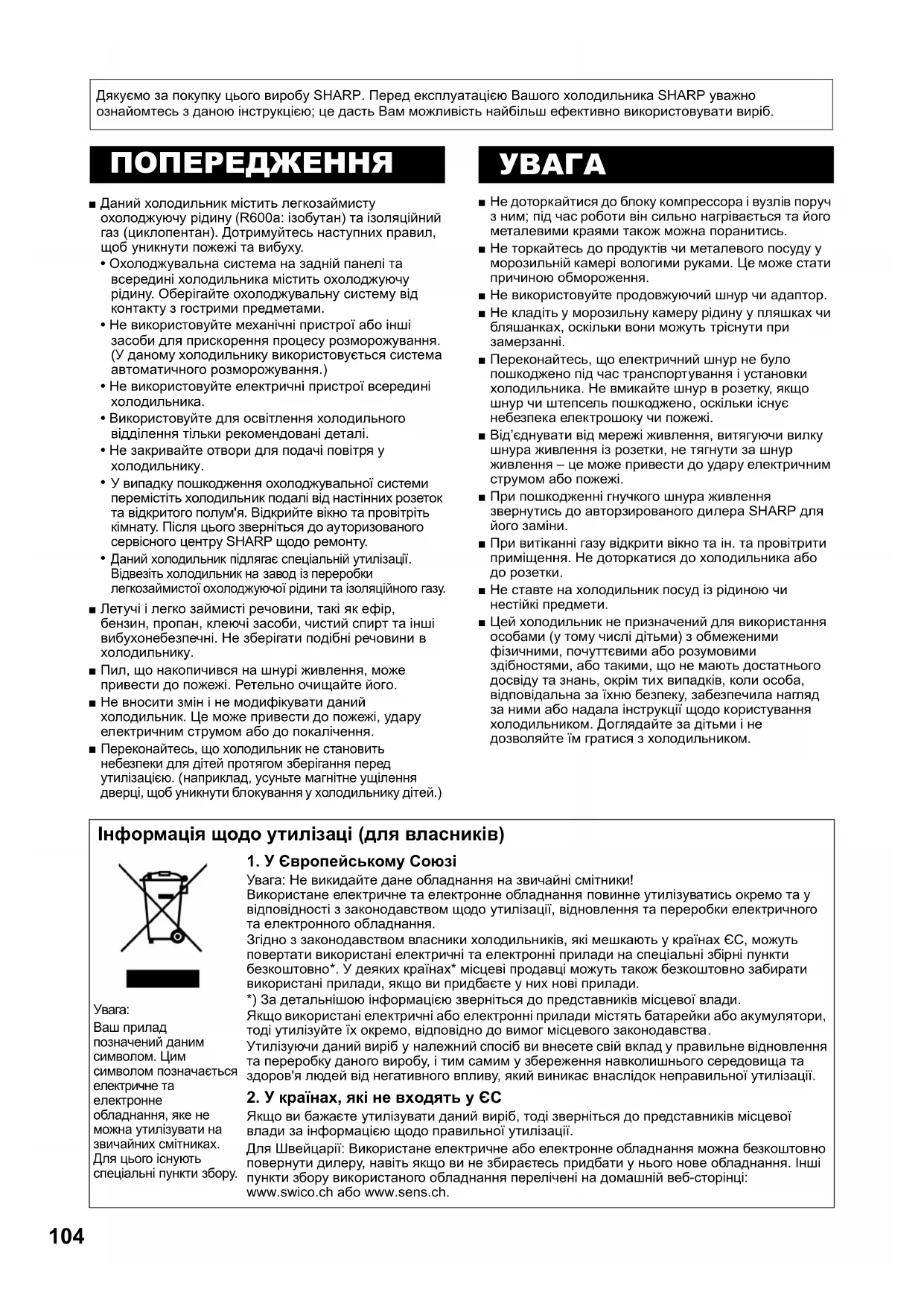

(B013)98-103 Slv.fm Page 103 Tuesday, June 30, 2009 3:07 PM104

■ Даний холодильник містить легкозаймисту

охолоджуючу рідину (R600a: ізобутан) та ізоляційний

газ (циклопентан). Дотримуйтесь наступних правил,

щоб уникнути пожежі та вибуху.

• Охолоджувальна система на задній панелі та

всередині холодильника містить охолоджуючу

рідину. Оберігайте охолоджувальну систему від

контакту з гострими предметами.

• Не використовуйте механічні пристрої або інші

засоби для прискорення процесу розморожування.

У даному холодильнику використовується система

автоматичного розморожування.)

• Не використовуйте електричні пристрої всередині

• Використовуйте для освітлення холодильного

відділення тільки рекомендовані деталі.

• Не закривайте отвори для подачі повітря у

У випадку пошкодження охолоджувальної системи

перемістіть холодильник подалі від настінних розеток

та відкритого полум'я. Відкрийте вікно та провітріть

кімнату. Після цього зверніться до ауторизованого

сервісного центру SHARP щодо ремонту.

Даний холодильник підлягає спеціальній утилізації.

Відвезіть холодильник на завод із переробки

легкозаймистої охолоджуючої рідини та ізоляційного газу.

■ Летучі і легко займисті речовини, такі як ефір,

бензин, пропан, клеючі засоби, чистий спирт та інші

вибухонебезпечні. Не зберігати подібні речовини в

■ Пил, що накопичився на шнурі живлення, може

привести до пожежі. Ретельно очищайте його.

■ Не вносити змін і не модифікувати даний

холодильник. Це може привести до пожежі, удару

електричним струмом або до покалічення.

Переконайтесь, що холодильник не становить

небезпеки для дітей протягом зберігання перед

утилізацією. (наприклад, усуньте магнітне ущілення

дверці, щоб уникнути блокування у холодильнику дітей.)

■ Не доторкайтися до блоку компрессора і вузлів поруч

з ним; під час роботи він сильно нагрівається та його

металевими краями також можна поранитись.

■ Не торкайтесь до продуктів чи металевого посуду у

морозильній камері вологими руками. Це може стати

причиною обмороження.

■ Не використовуйте продовжуючий шнур чи адаптор.

■ Не кладіть у морозильну камеру рідину у пляшках чи

бляшанках, оскільки вони можуть тріснути при

■ Переконайтесь, що електричний шнур не було

пошкоджено під час транспортування і установки

холодильника. Не вмикайте шнур в розетку, якщо

шнур чи штепсель пошкоджено, оскільки існує

небезпека електрошоку чи пожежі.

■ Від’єднувати від мережі живлення, витягуючи вилку

шнура живлення із розетки, не тягнути за шнур

живлення – це може привести до удару електричним

■ При пошкодженні гнучкого шнура живлення

звернутись до авторзированого дилера SHARP для

■ При витіканні газу відкрити вікно та ін. та провітрити

приміщення. Не доторкатися до холодильника або

■ Не ставте на холодильник посуд із рідиною чи

■ Цей холодильник не призначений для використання

особами (у тому числі дітьми) з обмеженими

фізичними, почуттєвими або розумовими

здібностями, або такими, що не мають достатнього

досвіду та знань, окрім тих випадків, коли особа,

відповідальна за їхню безпеку, забезпечила нагляд

за ними або надала інструкції щодо користування

холодильником. Доглядайте за дітьми і не

дозволяйте їм гратися з холодильником.

Дякуємо за покупку цього виробу SHARP. Перед експлуатацією Вашого холодильника SHARP уважно

ознайомтесь з даною інструкцією; це дасть Вам можливість найбільш ефективно використовувати виріб.

Інформація щодо утилізаці (для власників)

1. У Європейському Союзі

Увага: Hе викидайте дане обладнання на звичайні смітники!

Використане електричне та електронне обладнання повинне утилізуватись окремо та у

відповідності з законодавством щодо утилізації, відновлення та переробки електричного

та електронного обладнання.

Згідно з законодавством власники холодильників, які мешкають у країнах ЄС, можуть

повертати використані електричні та електронні прилади на спеціальні збірні пункти

безкоштовно*. У деяких країнах* місцеві продавці можуть також безкоштовно забирати

використані прилади, якщо ви придбаєте у них нові прилади.

*) За детальнішою інформацією зверніться до представників місцевої влади.

Якщо використані електричні або електронні прилади містять батарейки або акумулятори,

тоді утилізуйте їх окремо, відповідно до вимог місцевого законодавства.

Утилізуючи даний виріб у

належний спосіб ви внесете свій вклад у правильне відновлення

та переробку даного виробу, і тим самим у збереження навколишнього середовища та

здоров'я людей від негативного впливу, який виникає внаслідок неправильної утилізації.

2. У країнах, які не входять у ЄС

Якщо ви бажаєте утилізувати даний виріб, тоді зверніться до представників місцевої

влади за інформацією щодо правильної утилізації.

Для Швейцарії: Використане електричне або електронне обладнання можна безкоштовно

повернути дилеру, навіть якщо ви не збираєтесь придбати у нього нове обладнання. Інші

пункти збору використаного обладнання перелічені на домашній веб-сторінці:

www.swico.ch або www.sens.ch.

символом позначається

можна утилізувати на

звичайних смітниках.

спеціальні пункти збору.

(B013)104-109 Ukr.fm Page 104 Tuesday, June 30, 2009 2:15 PM105

■ Не ставити холодильник в сирому або

вологому приміщенні: це може привести до

його поломки і підтіканню.

Створюйте необхідну вентиляцію навколо холодильника. •

Малюнок показує мінімальний необхідний простір

для встановлення холодильника. Він відрізняється

від площі, вказаної у частині про об’єми споживання електроенергії. •

Якщо ці відстані будуть більші, то споживання

електроенергії може зменшитися.

Використання холодильника з порушенням цих

вимог може призвести до підвищення температури

всередині холодильника, шуму і поломки. 2

Відрегулювати дві передні регулюємі ніжки так, щоб

холодильник міцно і рівно стояв на підлозі.

Викрутіть 2 нижні гвинти холодильного ящика і

встановіть декоративні панелі. (які знаходяться

всередині основного відділення)

• Поставити холодильник так, щоб забезпечити доступ до розетки. • Поставити холодильник в місті поза прямим сонячним освітленням. • Не ставити поряд з нагрівальними приладами.

• Не ставити прямо на землю. Підготувати відповідну підставку. При перевезенні

• За допомогою роликів холодильник можна

пересувати назад і вперед.

• При перенесенні тримати за ручки на задній стінці і днищі. Перед початком експлуатації

Протріть внутрішню частину тканиною, змоченою в

теплій воді. Якщо використовується мильний розчин,

то ретельно змийте його чистою водою.

Даний холодильник обладнаний індикатором

температури, який знаходиться в холодильній камері і

дозволяє визначати середню температуру у найхолоднішій ділянці. Найхолодніша ділянка

Даний символ позначає найхолоднішу

ділянку в холодильній камері. (Дверне

відділення, що знаходиться на тій самій

висоті як символ, не належить до найхолоднішої ділянки.) Перевірка температури у

найхолоднішій ділянці

Ви можете регулярно перевіряти температуру у

найхолоднішій ділянці, і якщо необхідно, настроювати

її регулятором температури.

Показником правильної температури в холодильнику є

СИНІЙ колір індикатора температури. Якщо індикатор

температури змінює колір на

БІЛИЙ, то це означає, що

температура у холодильнику надто висока. У такому

випадку збільшить настройку регулятора температури

та зачекайте приблизно 6 годин перед повторною

перевіркою індикатора температури.

• Внутрішня температура морозильної камери залежить

від багатьох факторів, наприклад, температури

приміщення, кількості продуктів у ній та частоти відкривання дверцят. • Після розташування в холодильнику свіжих продуктів

або відкривання на певний час дверцят індикатор

температури змінює свій колір на БІЛИЙ – це нормально.

Декоративна панельРегулюєма ніжка

(B013)104-109 Ukr.fm Page 105 Tuesday, June 30, 2009 2:15 PM106

1. Світлодіодна лампа морозильної камери

2. Полиця морозильної камери

Ви можете зробити два рівні, що дасть вам можливість

зберігати їжу окремо. Використовуючи поличку догори

дном, ви можете акуратно розмістити їжу всередині полиці.

4. Піддон для виготовлення льоду

1) Не переливати піддони для

приготування льоду; при

заморожуванні кубики

2) Коли кубики льоду готові,

поворотом ручки по часовій

стрілці вигрузити лід в контейнер

Для того щоб не пошкодити контейнер для кубиків льоду,

не готувати в ньому лід і не заливати в нього масло.

5. Контейнер для кубиків льоду

Відділення і дверний відділ для свіжих фруктів

8. Світлодіодна лампа холодильника

9. Полиця холодильної камери

10. Гібридна охолоджуюча панель

Панель охолоджується ззаду, охолоджуючи у

непрямий спосіб холодильну камеру. Завдяки

цьому продукти харчування охолоджуються злегка,

без потрапляння під дію холодного потоку повітря.

11. Полиці половинного розміру (1 пара)

Полиці можна розташувати відповідно до розміру

продуктів що зберігаються.

12. Полиця для фруктів і овочів

13. Контейнер для фруктів і

14. Розділювач (Тільки для SJ-PD591S) 15. Регулюємі ніжки і декоративні панелі. (2 шт.)

16. Магнітні ущілення дверці (2 шт.)

17. Відділення, розмір якого можна регулювати

Високі вироби (коробку з піцою)

можна зберігати, піднявши

перегородку з дна відділення.

18. Дверні відділення (2 шт.)

20. Підставки для яєць (2 шт.) 21. Додаткові відділення

ПРИМІТКА (Тільки для SJ-PD691S) Не змінюйте розташування правого додаткового

відділення на ліве і навпаки.

22. Відділення для пляшок

23. Стопор для пляшок /

Підпорки для вертикальних ємностей (2 шт.) Не дає впасти пляшкам і ін.

Тут також можна зберігати

продукти у високих ємкостях.

Прикріпіть піддон який

міститься в упаковці.

• 2-зіркове відділення тільки для зберігання

заморожених продуктів.

(У відділі холодильника)

Контейнер для кубиків льодуЗасувка

Дезодоруюча речовина розташована на шляху, яким рухається

холодне повітря. Не потребує обслуговування та очищення.

Завдяки унікальній системі енергозбереження

розморожування повністю автоматизовано.

Якщо зникає підсвічування

Щоб замінити лампи у відділах холодильника,

звертайтесь до авторизованих дилерів SHARP.

Заміну ламп може здійснювати лише кваліфікований

персонал сервісних центрів.

(B013)104-109 Ukr.fm Page 106 Tuesday, June 30, 2009 2:15 PM107

Система іонізації і очищення

повітря Plasmacluster

Система Plasmacluster включається автоматично при включенні холодильника. Щоб зупинити операцію

Натисніть кнопку “” (Світло вимкнеться) .

Щоб розпочати виконання операції

Знову натисніть кнопку “”.

Контроль за температурою

Температура у холодильнику регулюється автоматично. Однак,

Ви можете також відрегулювати температуру наступним чином.

Холодильне відділення

Температура регулюється між 0° С і 6°С, з кроком 1°С.

Натисніть кнопку вибору (select).

Натисніть кнопку / і встановіть температуру.

[ : зменшити, : збільшити ]

3 Натисніть кнопку “”. Морозильне відділення

Температура регулюється між -13°С і -21°С з кроком 1°С.

Натисніть кнопку вибору (select).

Натисніть кнопку / і встановіть температуру.

[ : зменшити, : збільшити ]

3 Натисніть кнопку “”. Сигнал дверцят

Якщо дверцята холодильника чи морозильної камери

залишити відкритими, пролунає звуковий сигнал.

• Звуковий сигнал дверцят пролунає через 1 хвилину

після того як вони були відчинені і потім знов через

хвилину ( у кожному випадку 1 сигнал).

• Сигнал буде тривалим, якщо дверцята відкриті приблизно 3 хвилини. Щоб скасувати попереджувальний сигнал

Натискайте кнопку вибору протягом трьох секунд чи

довше, одночасно тримаючи кнопку “”.

Цей самий спосіб застосовується також для перезапуску попереджувального сигналу.

1. Зображення температурних установок

Відображається задана температура. Вона не є

фактичною температурою у відділенні.

2. Відображення температури для обраного

3. Кнопка вибору (Select)

Вибране відділення можна змінити натисканням кнопки Select.4. Кнопка / Використовуйте для вибору температури. 5. Кнопка Завершує настройку температури.

6. Кнопка і дисплей Плазмакластер.

Натисніть, щоб увімкнути/вимкнути плазмакластер.

• Дисплей встановлення температурного режиму і

вибране відділення автоматично вимкнуться

упродовж однієї хвилини, якщо не виконуються жодні

дії.(Коли якусь із кнопок натиснути, вони знову засвітяться.) • Дисплей плазмакластера світиться постійно.

Натисніть кнопку Select.Початкові установки для холодильного відділення.Початкові установки для морозильного відділення.

Примітки про роботу системи Plasmacluster

Іонізатор в холодильнику виробляє і випускає іонні кластери,

які являють собою накопичення позитивних і негативних

іонів, в морозильну і холодильну камери. Ці іонні кластери

руйнують плісневі гриби, які знаходяться в повітрі.

В холодильнику може відчуватися легкий запах. Це

запах озону від іонізатора. Кількість озону мінімальна,

він швидко розкладається в холодильнику.

Це зупиняє сигнал дверцят.

(B013)104-109 Ukr.fm Page 107 Tuesday, June 30, 2009 2:15 PM108 Водяний бачокРівень водиКришка Як наливати воду

■ Заповнюйте лише питною водою.

Відкрийте кришку водяного бачка,

і заповніть бачок водою.

Закрийте кришку водяного бачка.

(Якщо ні, вода може розлитися

коли двері відкривати або закривати.) ПРИМІТКА

• Уникайте різкого відкривання або закривання дверей

холодильника. Це може призвести до розливання води з ємкості. • Не наливати будь-яку рідину за винятком води. Якщо

іншу рідину, таку як сік, налити, це може спричинити

поломку. Перед наливанням теплої води в бачок,

зачекайте доки вона охолоне.

(Вища температурна межа: приблизно 50°C)

Штовхніть засувку стаканом.

Повільно заберіть стакан від

засувки. (Засувка повернеться

в початкове положення, і вода спиниться.) ПРИМІТКА

• З гігієнічних міркувань, міняйте воду у водяному бачку

приблизно раз на тиждень.

• Зливайте воду з піддону частіше. Якщо ні, вода може перелитися. • Якщо водяним автоматом не будете користуватися протягом довгого періоду

часу, старанно почистьте

і висушіть водяний бачок,

і прикріпіть в початкове положення. ПОПЕРЕДЖЕННЯ

■ Перш за все відключити холодильник, щоб

попередити ураження електричним струмом.

■ Не лийте воду прямо в середину холодильної

камери. Це може призвести до пошкодження

чи іржавіння ізолюючого матеріалу.

Щоб уникнути тріщин на внутрішніх поверхнях чи

пластикових частинах, дотримуйтесь цих порад.

• Витирайте харчові жири з усіх пластикових частин.

• Оскільки деякі очищуючі хімічні засоби можуть

пошкодити поверхню, використовуйте лише

розбавлені очищуючі рідини (мильну воду).

• Якщо використовувати нерозбавлений миючий засіб

або не протирати ретельно мильну воду, пластик може розтріскатися.

Усуньте допопоміжні елементи і полиці з камери і

дверей. Після миття ретельно прополоскати водою

всі пластикові деталі.

(Не витягаються лише полиці для фруктів і овочів.)

Протерти внутрішні поверхні тканиною, змоченою в

теплій мильній воді. Потім протерти тканиною,

змоченою в чистій холодній воді.

Забруднення зовнішніх поверхней холодильника

видаляти за допомогою м’якої тканини.

Магнітне ущільнення дверців очищати за допомогою

зубної щітки, змоченою в теплій мильній воді.

Витирайте контрольну панель сухою ганчіркою.

Щоб уникнути пошкоджень холодильника, не використовуйте

сильнодіючих миючих засобів чи розчинників (лаку, фарби,

поліруючого порошку, бензину, кип’яченої води та ін.)

• Якщо було відключено енергоопостачання, будь ласка,

зачекайте щонайменше 5 хвилин перед наступним підключенням холодильника. • Скляні полиці важать приблизно по 3 кг. При їх вийманні і

перенесенні бути обережними і міцно тримати.

• Ретельно витирати розлитий сік чи іншу рідину біля

контрольної панелі. Це може стати причиною поломки контрольної панелі. • Не кидати предмети всередині холодильника і не

наносити удари по внутрішнім стінкам – це може

привести до тріщин на внутрішній поверхні.

Як зняти бачок для води

(Знімайте приблизно раз на місяць і мийте водою.)

Штовхніть засувку і вилийте всю воду з водяного бачка. 2

Зніміть трубну декоративну панель.

Роз’єднайте обидва кінці з’єднувальної трубки.

Зніміть водяний бачок з дверей.

Зніміть декоративну панель

і заберіть сітчастий фільтр.

Переконайтеся, що кожна частина від’єднана. Погане

від’єднання може спричинити витік води.

Відключення холодильника

Якщо Ви відключаєте холодильник на тривалий період,

звільніть його від усіх продуктів і ретельно помийте.

Від’єднайте шнур живлення від мережі і залиште всі дверці відкритими.

Трубна декоративна панель З’єднувальна трубка

Коли наново прикріплювати ДверіВодяний бачок

Коли наново прикріплювати Сітчастий фільтрДекоративна панель

(B068)104-109 Ukr.fm Page 108 Tuesday, August 25, 2009 2:18 PM109

Охолодження зменшує псування продуктів. Подовжити

термін зберігання продуктів, які швидко псуються на

полиці холодильника можна одним способом – продукт

повинен спочатку бути в самому свіжому вигляді. Нижче

наводяться загальні рекомендації по зберіганню продуктів.

Щоб зменшити втрату вологи, фрукти і овочі повинні

бути запаковані в пластик, наприклад, целофанову

упаковку, пакети (але не герметично запаковані) і

розміщені в контейнер для фруктів і овочів.

Молочні продукти і яйця

• На упаковці більшості молочних продуктів є

інформація про термін придатності, а також

температуру і термін зберігання в холодильнику.

• Яйця зберігати на підставці для яєць.

• Покласти на тарілку або блюдо и накрити бумагою

або целофановою упаковкою.

• Великі шматки м’яса, риби або птиці розмістити в

• Усі приготовлені продукти добре запакувати або

помістити у ємкість, яка не пропускає повітря.

• Рівномірно розмістити продукти на

полицях, щоб дати можливість

циркуляції холодного повітря без перешкод. • Гарячі продукти охолодити перед

зберіганням. Зберігання гарячих

продуктів збільшує температуру в

камері і збільшує ризик псування продуктів. • Не блокувати впускні і випускні

отвори холодного повітря,

циркулюючого у відділеннях і

контейнерах, інакше продукти не будуть рівномірно охолоджуватись в холодильнику. • Тримайте двері надійно замкненими. Для найкращого заморожування

• Продукт повинен бути свіжим.

• Щоб швидко заморозити продукт, заморожувати

невеликими частинами.

• Продукти повинні бути відповідно складені в ємкість

або запаковані; видалити із них повітря і закрити

• Рівномірно розмістити продукти в морозильній камері.

• Для того, щоб знати, де що лежить, наклеювати на

упаковки і контейнери наклейки.

як звернутися в сервісну службу, перевірте наступне:

ЯКЩО ВАМ ВСЕ Ж ТАКІ ПОТРІБЕН СЕРВІС

Зв язатися с найближчим авторизованим ділером SHARP.

Двері не можна змінити на лівостороннє відкривання.

ЗБЕРІГАННЯ ПРОДУКТІВ

На зовнішній поверхні

холодильника є гарячі ділянки.

Це нормально. Всередині корпусу є гарячі труби для запобігання утворення

Холодильник шумить. Це нормально, якщо холодильник відтворює наступний шум.

• Гучний шум компресора на початку роботи – через деякий час він затихає.

• Гучний шум компресора один раз на день – робочий звук зразу ж після

автоматичного розморожування.

• Звук витікаючої рідини (булькання і шипіння) – звук хладагента, який тече в

трубах (звук іноді стає гучнішим).

• Рипіння, скрип, тріск. – звуки при розширенні або зжиманні внутрішніх стінок

або частин при охолодженні.

холодильника утворюються

Це може спостерігатися в одному з наступних випадків. Витріть

тканиною, а конденсат - сухою.

• При високій вологості повітря.

• Коли двері часто відкриваються та закриваються.

• Коли у холодильнику знаходяться дуже вологі продукти. (Необхідна упаковка.)

Продукти у холодильній

• Чи працює холодильник протягом тривалого часу з регулятором температури

холодильної камери, встановленим на 0°C?

• Чи працює холодильник протягом тривалого

часу з регулятором температури

морозильної камери, встановленим на –21°C?

• Низька температура навколишнього повітря може призвести до

заморожування продуктів, навіть якщо регулятор контролю за температурою

холодильника встановлено на значення 6°C.

Запах у холодильній камері. • Продукти з міцним запахом треба зберігати в упаковці.

• Дезодоруюча система не може видалити увесь запах.

Надруковано в Тайланді
