MANUAL DE UTILIZADOR ZOB 141 X ZANUSSI

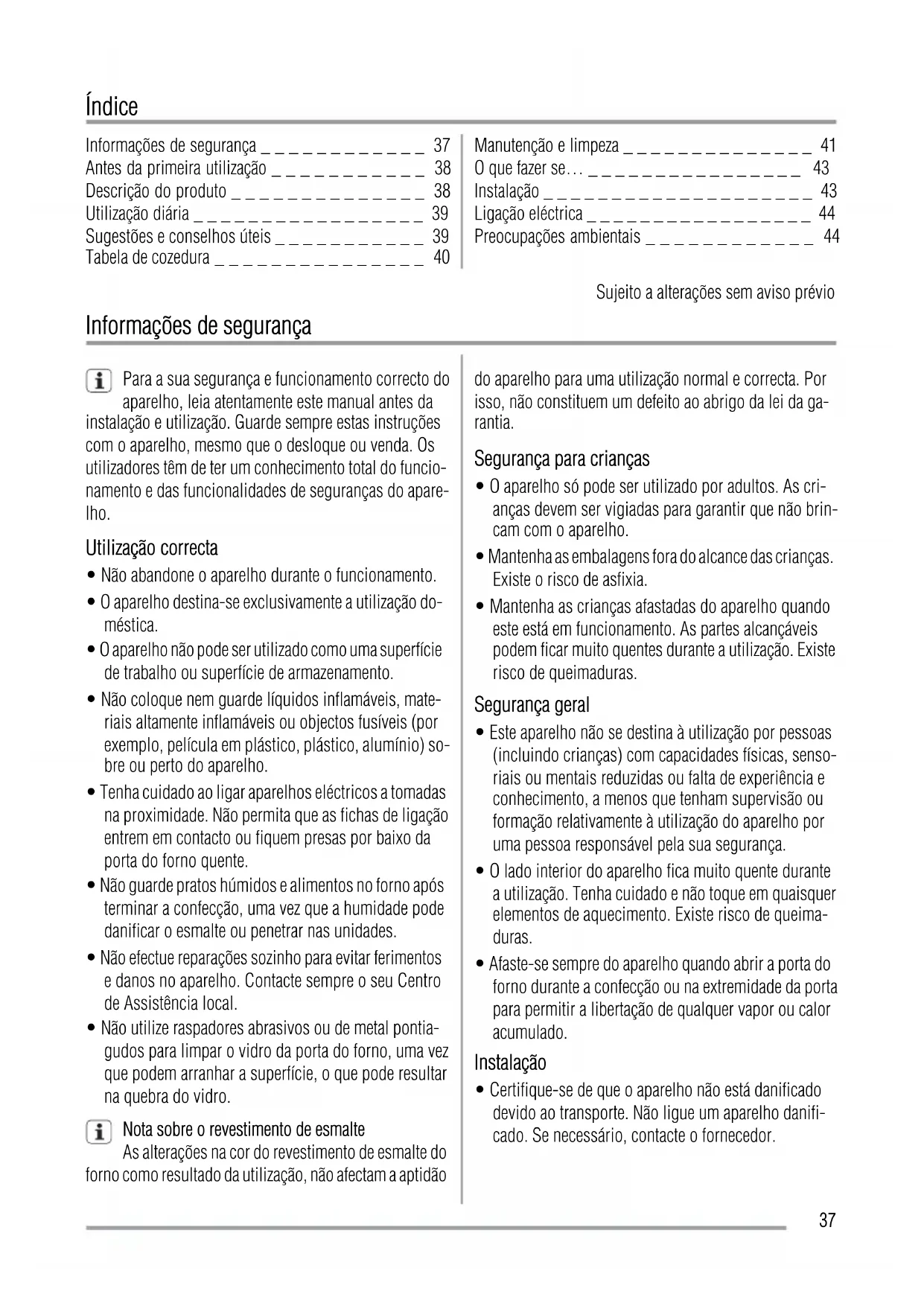

PT Manual de instruções 37

1 Poivrons farcis To-

Informações de segurança _ _ _ _ _ _ _ _ _ _ _ _ 37

Antes da primeira utilização _ _ _ _ _ _ _ _ _ _ _ 38

Descrição do produto _ _ _ _ _ _ _ _ _ _ _ _ _ _ 38

Utilização diária _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 39

Sugestões e conselhos úteis _ _ _ _ _ _ _ _ _ _ _ 39

Tabela de cozedura _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 40

Manutenção e limpeza _ _ _ _ _ _ _ _ _ _ _ _ _ _ 41

O que fazer se… _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 43

Instalação _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 43

Ligação eléctrica _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 44

Preocupações ambientais _ _ _ _ _ _ _ _ _ _ _ _ 44

Sujeito a alterações sem aviso prévio

Informações de segurança

Para a sua segurança e funcionamento correcto do

aparelho, leia atentamente este manual antes da

instalação e utilização. Guarde sempre estas instruções

com o aparelho, mesmo que o desloque ou venda. Os

utilizadores têm de ter um conhecimento total do funcio-

namento e das funcionalidades de seguranças do apare-

• Não abandone o aparelho durante o funcionamento.

• O aparelho destina-se exclusivamente a utilização do-

• O aparelho não pode ser utilizado como uma superfície

de trabalho ou superfície de armazenamento.

• Não coloque nem guarde líquidos inflamáveis, mate-

riais altamente inflamáveis ou objectos fusíveis (por

exemplo, película em plástico, plástico, alumínio) so-

bre ou perto do aparelho.

• Tenha cuidado ao ligar aparelhos eléctricos a tomadas

na proximidade. Não permita que as fichas de ligação

entrem em contacto ou fiquem presas por baixo da

porta do forno quente.

• Não guarde pratos húmidos e alimentos no forno após

terminar a confecção, uma vez que a humidade pode

danificar o esmalte ou penetrar nas unidades.

• Não efectue reparações sozinho para evitar ferimentos

e danos no aparelho. Contacte sempre o seu Centro

de Assistência local.

• Não utilize raspadores abrasivos ou de metal pontia-

gudos para limpar o vidro da porta do forno, uma vez

que podem arranhar a superfície, o que pode resultar

Nota sobre o revestimento de esmalte

As alterações na cor do revestimento de esmalte do

forno como resultado da utilização, não afectam a aptidão

do aparelho para uma utilização normal e correcta. Por

isso, não constituem um defeito ao abrigo da lei da ga-

Segurança para crianças

• O aparelho só pode ser utilizado por adultos. As cri-

anças devem ser vigiadas para garantir que não brin-

• Mantenha as embalagens fora do alcance das crianças.

Existe o risco de asfixia.

• Mantenha as crianças afastadas do aparelho quando

este está em funcionamento. As partes alcançáveis

podem ficar muito quentes durante a utilização. Existe

risco de queimaduras.

• Este aparelho não se destina à utilização por pessoas

(incluindo crianças) com capacidades físicas, senso-

riais ou mentais reduzidas ou falta de experiência e

conhecimento, a menos que tenham supervisão ou

formação relativamente à utilização do aparelho por

uma pessoa responsável pela sua segurança.

• O lado interior do aparelho fica muito quente durante

a utilização. Tenha cuidado e não toque em quaisquer

elementos de aquecimento. Existe risco de queima-

• Afaste-se sempre do aparelho quando abrir a porta do

forno durante a confecção ou na extremidade da porta

para permitir a libertação de qualquer vapor ou calor

• Certifique-se de que o aparelho não está danificado

devido ao transporte. Não ligue um aparelho danifi-

cado. Se necessário, contacte o fornecedor.

37• Apenas um engenheiro de assistência autorizado pode

reparar este aparelho. Utilize apenas peças sobresse-

• Os aparelhos encastráveis só podem ser utilizados

após serem encastrados em unidades encastráveis

adequadas e superfícies de trabalho que correspon-

• Não altere as especificações nem modifique este pro-

duto. Risco de ferimentos e danos no aparelho.

Advertência Cumpra cuidadosamente as

instruções para as ligações eléctricas.

Antes da primeira utilização

Retire todas as embalagens, no interior e exterior

do forno, antes de utilizar o aparelho. Não retire a

placa de características.

Cuidado Para abrir a porta do forno, segure sempre

• Remova todas as peças do aparelho.

• Limpe o aparelho antes da primeira utilização.

Cuidado Não utilize produtos de limpeza abrasivos!

Isto pode danificar a superfície. Consulte o capítulo

"Manutenção e Limpeza".

Defina uma função do forno e temperatura máxima e ligue

o forno sem nada lá dentro durante 45 minutos, para

queimar quaisquer resíduos da superfície interior. Os

acessórios podem ficar mais quentes do que na utilização

normal. Durante este período, pode sentir-se um odor.

Isto é normal. Certifique-se de que a divisão está bem

Descrição do produto

2 Indicador da temperatura

3 Botão de controlo da temperatura

4 Botão de controlo de funções do forno

5 Indicador de corrente

Para tachos, formas e assadeiras.

• Tabuleiro para assar

Para cozer e assar ou para recolher a gordura.

Ligar e desligar o forno

1. Rode o botão de controlo das funções do forno para

a função pretendida.

2. Rode o selector de controlo da temperatura para a

temperatura pretendida.

O indicador de corrente acende-se enquanto o forno

estiver em funcionamento.

O indicador de temperatura acende-se ao mesmo

tempo que a temperatura do forno aumenta.

3. Para desligar o forno, rode o selector das funções do

forno para a posição de desligado.

Ventoinha de arrefecimento

Quando o aparelho começa a funcionar, a ventoinha de

arrefecimento liga-se automaticamente para manter as

superfícies frias. Se desligar o aparelho, a ventoinha de

Termóstato de segurança

Para evitar um sobreaquecimento perigoso (devido à uti-

lização incorrecta do aparelho ou componentes com de-

feitos), o forno tem um termóstato de segurança, que in-

terrompe a fonte de alimentação. O forno torna a ligar-se

automaticamente, quando a temperatura desce.

Função do forno Utilização

Posição OFF O aparelho está desligado.

Cozedura convencional Aquece a resistência superior e inferior. Para cozer e assar num único nível.

Resistência inferior Aquece apenas a base do forno. Para cozer bolos com bases estaladiças.

Resistência superior Aquece apenas o topo do forno. Para terminar pratos já cozinhados.

A resistência do grill está ligada. Para grelhar alimentos planos em grandes

quantidades. Para fazer tostas.

Sugestões e conselhos úteis

Advertência Feche sempre a porta do forno quando

cozinha, mesmo quando grelha.

Não coloque tabuleiros, recipientes, etc. no fundo

do forno, a fim de evitar danificar o esmalte do forno.

Tenha cuidado quando retira ou instala os acessó-

rios para evitar danos no esmalte do forno.

• O forno tem quatro níveis de grelha. Conte os níveis

de grelha a partir da parte inferior do forno.

• É possível confeccionar pratos diferentes em dois ní-

veis ao mesmo tempo. Coloque as grelhas no nível 1

• O forno é fornecido com um sistema especial que cir-

cula o ar e recicla constantemente o vapor. Este sis-

tema permite confeccionar num ambiente com vapor

e manter os alimentos fofos por dentro e estaladiços

por fora. Reduz o tempo de confecção e o consumo de

energia a um mínimo.

39• A humidade pode condensar no interior do aparelho

ou nas portas de vidro. Isto é normal. Afaste-se sempre

do aparelho quando abrir a porta do forno enquanto

confecciona. Para reduzir a condensação, ligue o forno

durante 10 minutos antes de confeccionar.

• Limpe a humidade após cada utilização do aparelho.

• A melhor temperatura para cozer bolos é entre 150 °C

• Pré-aqueça o forno durante aproximadamente 10 mi-

nutos antes de cozer.

• Não abra a porta do forno antes de se esgotarem 3/4

do tempo de confecção definido.

• Se utilizar dois tabuleiros ao mesmo tempo, deixe um

nível vazio entre os tabuleiros.

Confeccionar carne e peixe

• Não confeccione carne com um peso inferior a 1 kg.

Confeccionar quantidades demasiado pequenas torna

• Para manter a carne vermelha bem confeccionada no

• Utilize um tabuleiro de recolha para todos os alimentos

gordurosos para evitar que o forno ganhe manchas

• Deixe a carne durante aproximadamente 15 minutos

antes de trinchar para que não fique seca.

• Para evitar demasiado fumo no forno durante o assado,

acrescente alguma água no tabuleiro de recolha. Para

evitar a condensação de fumo, acrescente água sempre

Os tempos de confecção dependem do tipo de alimentos,

consistência e volume.

Inicialmente, controle o desempenho quando confeccio-

na. Encontre as melhores definições (grau de cozedura,

tempo de confecção, etc.) para os seus utensílios, receitas

e quantidades quando utilizar este aparelho.

Peso (kg) Alimentos Função do

Nível Temperatura do forno

40Peso (kg) Alimentos Função do

Nível Temperatura do forno

Aqueça previamente o forno vazio durante 10 mi-

nutos, antes de cozinhar.

Quantidade Grelhar Tempo de cozedura em minu-

TIPO DE PRATO Unidades g

Torradas 4-6 / 3 250 2-4 2-3

Manutenção e limpeza

Advertência Desligar o aparelho antes de o limpar.

Certifique-se de que o aparelho está frio.

Advertência Não limpe o aparelho com uma

máquina de limpeza a vapor ou de alta pressão.

Cuidado Não utilize produtos de limpeza

corrosivos ou agressivos, objectos afiados,

produtos de remoção de manchas ou esponjas abrasivas.

Advertência Não limpe a porta de vidro com

produtos de limpeza abrasivos ou raspadores de

metal. A superfície resistente ao calor do vidro interior

pode ser danificada.

Cuidado Se utilizar um spray de limpeza para

fornos, siga as instruções do fabricante.

• Limpe a parte frontal do aparelho com um pano macio

e água quente com produto de limpeza.

• Para limpar superfícies de metal, utilize um produto de

limpeza convencional

• Limpe o interior do forno após cada utilização. Deste

modo, é possível remover mais facilmente a sujidade

e evitar que esta se queime.

• Limpe a sujidade incrustada com um produto de lim-

41• Limpe todos os acessórios do forno (com um pano

macio e água quente com produto de limpeza) após

cada utilização e deixe-os secar.

• No caso de acessórios anti-aderentes, não os limpe

com produtos de limpeza agressivos, objectos afiados

ou na máquina de lavar loiça. Pode destruir o reves-

timento antiaderente!

Limpeza da porta do forno

Antes de limpar a porta do forno, retire-a do forno.

Advertência Certifique-se de que os painéis de

vidro estão frios, antes de limpar a porta de vidro.

Existe o risco do vidro partir.

Advertência Quando os painéis do vidro da porta

estão danificados ou têm arranhões, o vidro

enfraquece e pode partir. Para evitar que isso aconteça,

tem de substitui-los. Para mais instruções, contacte o seu

Centro de Assistência local.

porta e segure as duas do-

Feche a porta do forno

para a primeira posição de

abertura (metade). De se-

numa superfície estável

protegida por um pano su-

Limpe o painel de vidro com água e sabão. Seque-o cui-

Quando o procedimento de limpeza está concluído, in-

troduza a porta do forno. Para o fazer, execute os passos

Aparelhos de aço inoxidável ou de alumínio:

Limpe a porta do forno apenas com uma esponja

húmida. Seque com um pano suave,

Não utilize palha-de-aço, materiais ácidos ou abrasivos,

visto que podem danificar a superfície do forno. Limpe o

painel de controlo do forno com as mesmas precauções.

Advertência Existe o perigo de choque eléctrico!

Antes de mudar a luz do forno:

• Remova os fusíveis na caixa de fusíveis ou desligue o

Coloque um pano no fundo do forno para proteger

a lâmpada e a cobertura de vidro.

Substituir a lâmpada lateral do forno/limpar a

1. Rode a cobertura de vidro no sentido contrário aos

ponteiros do relógio para a retirar.

2. Limpe a cobertura de vidro.

3. Substitua a lâmpada do forno por uma lâmpada de

forno resistente a uma temperatura de 300 °C.

4. Instale a cobertura de vidro.

Problema Possível causa Solução

O forno não aquece O forno não está ligado Ligue o forno (consulte o capítulo

O forno não aquece O fusível na caixa de fusíveis está

Verifique o fusível. Se o fusível se

desligar mais do que uma vez, con-

sulte um electricista qualificado.

A lâmpada do forno não está a fun-

A lâmpada do forno está fundida Substitua a lâmpada do forno

O vapor e a condensação acumulam-

-se nos alimentos e na cavidade do

Deixou a travessa no forno durante

Não deixe as travessas no forno du-

rante mais de 15-20 minutos após o

fim do processo de cozedura

Caso não consiga encontrar uma solução para o proble-

ma, consulte o seu fornecedor ou o Centro de Assistência

Estes dados são necessários para o ajudar de forma

rápida e correcta. Estes dados estão disponíveis na placa

de características (consulte "Descrição do produto")

• Descrição do modelo

• Número do produto (PNC)

• Número de série (S.N.)

Advertência Apenas electricistas devidamente

qualificados ou técnicos competentes podem

realizar reparações no aparelho.

Importante Se não operar correctamente o aparelho, a

visita do Centro de Assistência ou do fornecedor pode

não ser gratuita, mesmo durante o período de garantia.

Conselhos para aparelhos com frente metálica:

Se abrir a porta durante ou imediatamente após o

processo de cozedura ou assadura, pode formar-se vapor

Advertência A instalação do aparelho tem de ser

efectuada por um pessoa qualificada e competente.

Se não contactar uma pessoa qualificada e competente,

a garantia fica inválida em caso de danos.

• Antes instalar o aparelho encastrável no armário da

cozinha, certifique-se de que as dimensões do nicho

• Certifique-se de que existe protecção anti-choques

• De acordo com as regulamentações em vigor, todas

as peças que garantem uma protecção anti-choques

têm de ser fixas de forma a não puderem ser retiradas

• Algumas peças do forno possuem corrente. Feche o

aparelho com mobília e certifique-se de que não exis-

tem espaços livres. Evita choques eléctricos porque

não consegue tocar acidentalmente nas peças perigo-

• O aparelho pode ser colocado com a parte traseira e

um lado perto dos aparelhos ou paredes mais altos. O

outro lado tem de ser colocado na mobília com o mes-

• Os fornos encastráveis e as superfícies de confecção

encastráveis estão equipados com sistemas de ligação

especiais. Por razões de segurança, só pode combinar

aparelhos do mesmo fabricante.

580 550 min560÷570550 min 593 560-570 80÷100

A B Ligação eléctrica

Advertência A instalação eléctrica tem de ser

efectuada por uma pessoa qualificada e

• O fabricante não se responsabiliza se não cumprir as

precauções de segurança.

• Ligue o aparelho à terra de acordo com as precauções

• Certifique-se de que a tensão nominal e o tipo de ali-

mentação na placa de características estão em con-

formidade com a tensão e alimentação da fonte de ali-

• Este aparelho é fornecido com um cabo de alimentação

• Qualquer componente eléctrico tem de ser instalado

ou substituído pelo técnico do Centro de Assistência

ou pessoal de assistência qualificado.

• Utilize sempre uma tomada à prova de choques cor-

rectamente instalada.

• Não utilize fichas multi-vias, conectores e cabos de

extensão. Existe um risco de incêndio.

• Certifique-se de que o cabo de alimentação fica aces-

sível após a instalação.

• Não puxe o cabo de alimentação para desligar o apa-

relho. Puxe sempre a ficha de alimentação.

• Ligue o aparelho à alimentação eléctrica utilizando um

dispositivo que permite desligar o aparelho a partir da

alimentação eléctrica em todos os pólos com uma

abertura de contacto, no mínimo de 3 mm, por exem-

plo, corte de protecção de linha automático, barras de

fuga à terra ou fusível.

• A informação sobre a tensão é dada na placa de ca-

racterísticas (consulte "Descrição do produto").

Preocupações ambientais

O símbolo no produto ou na embalagem indica que

este produto não pode ser tratado como lixo doméstico.

Em vez disso, deve ser entregue ao centro de recolha

selectiva para a reciclagem de equipamento eléctrico e

electrónico. Ao garantir uma eliminação adequada deste

produto, irá ajudar a evitar eventuais consequências

negativas para o meio ambiente e para a saúde pública,

que, de outra forma, poderiam ser provocadas por um

tratamento incorrecto do produto. Para obter informações

mais pormenorizadas sobre a reciclagem deste produto,

contacte os serviços municipalizados locais, o centro de

recolha selectiva da sua área de residência ou o

estabelecimento onde adquiriu o produto.

44Materiais de embalagem

Os materiais com o símbolo são recicláveis. Elimine

as embalagens em contentores de recolha adequados

Eliminação do aparelho

1. Desligue a ficha de alimentação da tomada de ali-

2. Corte o cabo de alimentação e elimine-o.

3. Elimine o trinco da porta. Isto evita que as crianças

fiquem trancadas no interior do aparelho. Existe o

TIPO DE ALIMENTO Piezas g

lante para desencajarla.

Para comprar acessórios e consumiveis na nossa loja web, por favor, visite:
