Tipo de produto	Esmerilhadeira angular
Marca	Defort
Modelo	DAG2005NS
Tensão de alimentação	230 V ~ 50 Hz
Potência nominal	850 W
Velocidade em vazio	11000 rpm
Diâmetro do disco	125 mm
Rosca do fuso	M14
Peso	1,8 kg
Classe de proteção	II (isolamento duplo)
Nível de pressão sonora	100 dB(A)
Nível de potência sonora	111 dB(A)
Vibração (mão-braço)	5,55 m/s²
Funções principais	Esmerilhamento, corte, rebarbação, escovação, lixamento
Manutenção e limpeza	Limpe a carcaça com um pano macio úmido; não use solventes; não é necessária lubrificação adicional
Segurança	Interruptor de travamento, botão de bloqueio do eixo, punho auxiliar, protetor de mão, disjuntor diferencial (FI) recomendado para uso externo
Peças de reposição e reparabilidade	Contate o distribuidor local do SBM Group; use acessórios originais do SBM Group
Informações gerais	Conforme às normas EN50144, EN55014; isolamento duplo; uso a seco apenas

Perguntas frequentes - DAG2005NS Defort

Como trocar o disco de esmerilhamento do Defort DAG2005NS?

Desconecte a ferramenta. Pressione o botão de bloqueio do eixo (4) para imobilizar o eixo. Use a chave fornecida para soltar o flange de aperto (2). Substitua o disco e aperte novamente o flange. Solte o botão de bloqueio.

Quais acessórios posso usar com esta esmerilhadeira?

Use apenas acessórios originais SBM Group ou compatíveis. A velocidade admissível dos acessórios deve ser ≥ 11000 rpm. O diâmetro do disco deve ser 125 mm com um furo adequado ao flange de montagem M14.

Esta esmerilhadeira é adequada para uso externo?

Sim, mas conecte-a através de um disjuntor diferencial (FI) de no máximo 30 mA e use uma extensão especial para exteriores com um plugue resistente a respingos.

O que fazer se a ferramenta parar bruscamente durante o trabalho?

Desligue imediatamente a ferramenta e desconecte o plugue. Verifique se o disco está travado. Em caso de travamento, remova o obstáculo antes de reiniciar.

Como fazer a manutenção da esmerilhadeira Defort DAG2005NS?

Limpe regularmente a carcaça com um pano macio úmido (água com sabão, se necessário). Não use solventes. Certifique-se de que as fendas de ventilação estejam limpas. Não é necessária lubrificação adicional.

Posso usar esta esmerilhadeira para cortar metal?

Sim, ela é projetada para esmerilhamento e corte a seco de peças de metal e pedra. Use um disco de corte adequado e use equipamentos de proteção.

Quais são as precauções de segurança essenciais?

Use sempre óculos e luvas de proteção, protetor auricular e calçados resistentes. Use o punho auxiliar e o protetor de mão. Nunca trabalhe sem essas proteções. Mantenha o cabo longe das partes móveis.

Como evitar partidas acidentais após uma queda de energia?

Em caso de interrupção de energia ou desconexão acidental, destrave imediatamente o interruptor liga/desliga e coloque-o na posição OFF para evitar uma religação não controlada.

Onde posso encontrar peças de reposição para o DAG2005NS?

Contate seu distribuidor local do SBM Group. Use apenas peças originais para garantir a segurança e o desempenho.

Como reciclar esta esmerilhadeira no fim da vida útil?

Não a descarte com o lixo doméstico. Deposite-a em um ponto de coleta adequado ou devolva-a ao seu distribuidor SBM Group, que cuidará da reciclagem ecológica.

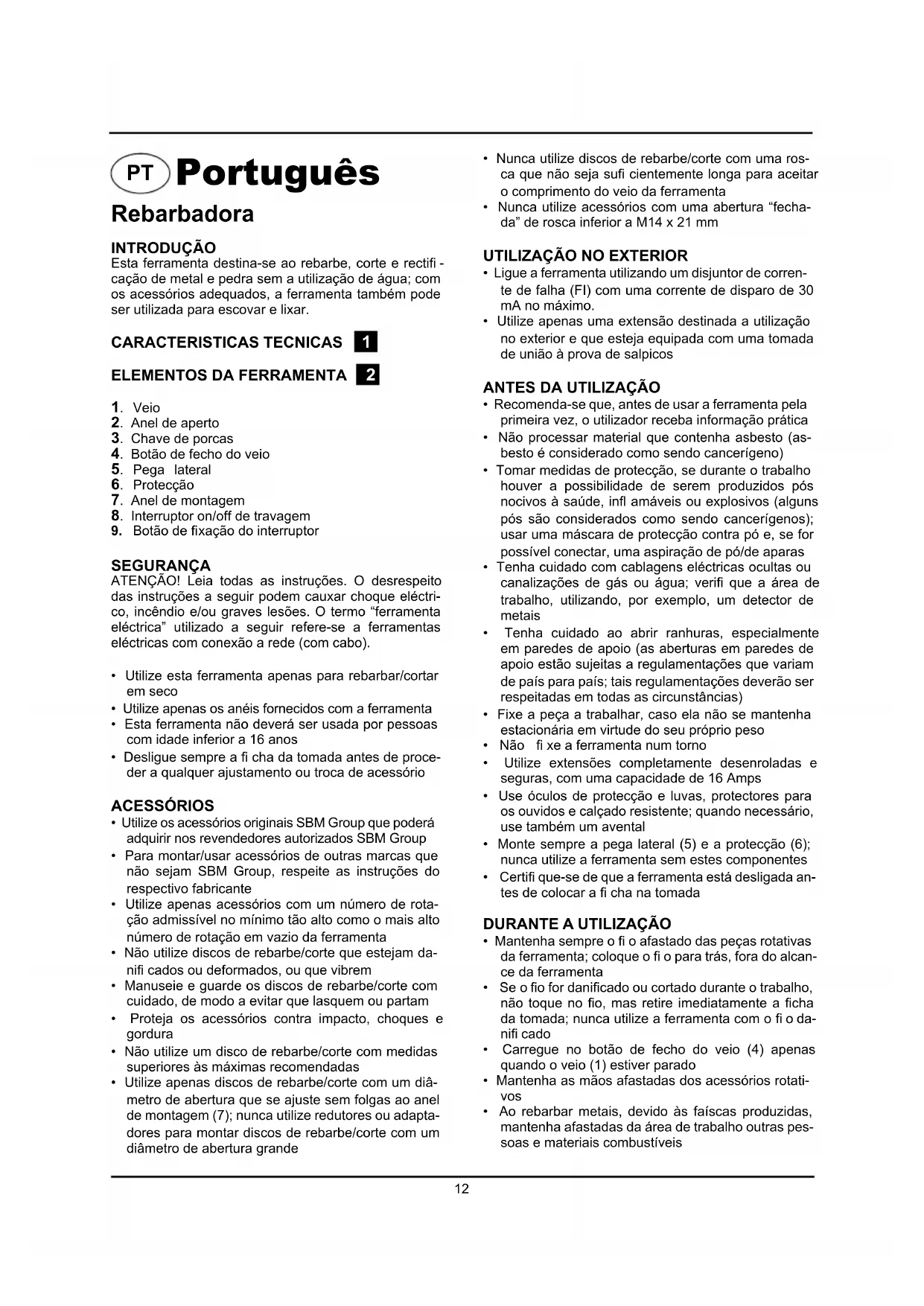

MANUAL DE UTILIZADOR DAG2005NS Defort

PT Manual de instruções ..... 12

Esta ferramenta destina-se ao rebarbe, corte e rectificação de metal e pedra sem a utilização de água; com os acessórios adequados, a ferramenta também pode ser utilizada para escovar e lixar.

CARACTERISTICAS TECNICAS 1

ELEMENTOS DA FERRAMENTA 2

1. Veio
2. Anel de aperto
3. Chave de porcas
4. Botão de fecho do veio
5. Pega lateral
6. Protecção
7. Anel de montagem
8. Interruptor on/off de travagem
9. Botão de fixação do interruptor

SEGURANÇA

ATENÇÃO! Leia todas as instruções. O desrespeito das instruções a seguir podem cauxar choque eléctrico, incêndio e/ou graves lesões. O termo “ferramenta eléctrica” utilizado a seguir refere-se a ferramentas eléctricas com conexão a rede (com cabo).

• Utilize esta ferramenta apenas para rebarbar/cortar em seco
• Utilize apenas os anéis fornecidos com a ferramenta
• Esta ferramenta não deverá ser usada por pessoas com idade inferior a 16 anos
• Desligue sempre a fi cha da tomada antes de proceder a qualquer ajustamento ou troca de acessório

ACESSÓRIOS

• Utilize os acessórios originais SBM Group que poderá adquirir nos revendedores autorizados SBM Group
• Para montar/usar acessórios de outras marcas que não sejam SBM Group, respeite as instruções do respectivo fabricante
• Utilize apenas acessórios com um número de rotação admissível no mínimo tão alto como o mais alto número de rotação em vazio da ferramenta
• Não utilize discos de rebarbe/corte que estejam danifi cados ou deformados, ou que vibrem
• Manuseie e guarde os discos de rebarbe/corte com cuidado, de modo a evitar que lasquem ou partam
• Proteja os acessórios contra impacto, choques e gordura
• Não utilize um disco de rebarbe/corte com medidas superiores às máximas recomendadas

• Utilize apenas discos de rebarbe/corte com um diâmetro de abertura que se ajuste sem folgas ao anel de montagem (7); nunca utilize redutores ou adaptadores para montar discos de rebarbe/corte com um diâmetro de abertura grande

• Nunca utilize discos de rebarbe/corte com uma rosca que não seja sufi cientemente longa para aceitar o comprimento do veio da ferramenta

• Nunca utilize acessórios com uma abertura "fecha-da" de rosca inferior a M14 x 21 mm

UTILIZAÇÃO NO EXTERIOR

• Ligue a ferramenta utilizando um disjuntor de corrente de falha (FI) com uma corrente de disparo de 30 mA no máximo.
• Utilize apenas uma extensão destinada a utilização no exterior e que esteja equipada com uma tomada de união à prova de salpicos

ANTES DA UTILIZAÇÃO

• Recomenda-se que, antes de usar a ferramenta pela primeira vez, o utilizador receba informação prática
• Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)
• Tomar medidas de protecção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, infl amáveis ou explosivos (alguns pós são considerados como sendo cancerígenos); usar uma máscara de protecção contra pó e, se for possível conectar, uma aspiração de pó/de aparas
• Tenha cuidado com cablagens eléctricas ocultas ou canalizações de gás ou água; verifi que a área de trabalho, utilizando, por exemplo, um detector de metais
• Tenha cuidado ao abrir ranhuras, especialmente em paredes de apoio (as aberturas em paredes de apoio estão sujeitas a regulamentações que variam de país para país; tais regulamentações deverão ser respeitadas em todas as circunstâncias)
• Fixe a peça a trabalhar, caso ela não se mantenha estacionária em virtude do seu próprio peso
• Não fi xe a ferramenta num torno
• Utilize extensões completamente desenroladas e seguras, com uma capacidade de 16 Amps
• Use óculos de protecção e luvas, protectores para os ouvidos e calçado resistente; quando necessário, use também um avental
• Monte sempre a pega lateral (5) e a protecção (6); nunca utilize a ferramenta sem estes componentes
• Certifi que-se de que a ferramenta está desligada antes de colocar a fi cha na tomada

DURANTE A UTILIZAÇÃO

• Mantenha sempre o fi o afastado das peças rotativas da ferramenta; coloque o fi o para trás, fora do alcance da ferramenta
• Se o fio for danificado ou cortado durante o trabalho, não toque no fio, mas retire imediatamente a ficha da tomada; nunca utilize a ferramenta com o fi o danifi cado
• Carregue no botão de fecho do veio (4) apenas quando o veio (1) estiver parado
• Mantenha as mãos afastadas dos acessórios rotativos

• Ao rebarbar metais, devido às faíscas produzidas, mantenha afastadas da área de trabalho outras pessoas e materiais combustíveis

• Em caso de anomalia eléctrica ou mecânica, des-ligue imediatamente a ferramenta e tire a fi cha da tomada

• Caso o disco de corte fi que bloqueado, resultando em sacões transmitidos à ferramenta, desligue imediatamente a ferramenta
• Em caso de interrupção na corrente ou se a fi cha for retirada da tomada por engano, destrave imediatamente o interruptor on/off (8) e coloque-o na posição OFF de forma a impedir que a ferramenta volte a arrancar descontroladamente
• Não aplique demasiada pressão na ferramenta que a faça parar

APÓS A UTILIZAÇÃO

• Antes de descansar a ferramenta, desligue o motor e certifi que-se de que todas as peças rotativas estão paradas
• Depois de desligar a ferramenta, nunca páre a rotação do acessório exercendo pressão lateral sobre o mesmo

A sua máquina é duplamente isolada de acordo com a norma EN50144; assim sendo, não é necessária a ligação à massa.

MANUTENÇÃO

Certifi que-se que a máquina não está sob tensão sempre que levar a cabo os trabalhos de manutenção no motor.

As máquinas SBM Group foram concebidas para operar durante de um período de tempo prolongado com um mínimo de manutenção. A continuidade do funcionamento satisfatório da máquina depende da adequada manutenção da máquina e da sua limpeza regular. Limpe regularmente a carcaça da máquina com um pano suave, de preferência após cada utilização. Mantenha as aberturas de ventilação sempre livres de poeiras e sujidade.

No caso da sujidade custar a sair, use um pano suave humedecido em água de sabão. Nunca utilize solventes como por exemplo gasolina, álcool, amoníaco, etc. Estes solventes poderão danifi car as partes plásticas da máquina.

A máquina não requer qualquer lubrifi cação adicional. No caso de se detectar um defeito, como por exemplo desgaste excessivo e rápido de uma peça, contacte por favor o seu distribuidor local SBM Group.

AMBIENTE

De modo a evitar que a máquina possa sofrer danos durante o transporte, esta é fornecida numa resistente e robusta embalagem. Agrande maioria dos materiais de empacotamento poderá ser reciclada. Leve estes materiais para os locais de reciclagem apropriados. Entregue as máquinas usadas que já não quer ao seu distribuidor local SBM Group. Aqui as máquinas irão ser destruídas e abandonadas de uma forma ambiental mente segura.

Italiano

PT DECLARAÇÃO DE CONFIRMIDADE CE

Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as seguintes normas ou documentos normativos: EN50144-1, EN50144-2-3, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, conforme as disposições das directivas 2006/42/CEE, 2006/95/CEE, 2004/108/CEE.

RUIDO/VIBR AÇÕES Medido segundo EN 60 745 o nível de pressão acústica desta ferramenta é 100,0 dB(A) e o nível de potência acústica 111,0 dB(A) (espaço de erro: 3 dB), e a vibração 5,55 m/s² (método braço-mão).

PT INDICAÇÕES PARA A PROTECÇÃO DO MEIO AMBIENTE

Aparelhos eléctricos antigos são materiais que não pertencem ao lixo doméstico! Por isso pedimos para que nos apoie, contribuindo activamente na poupança de recursos e na protecção do ambiente ao entregar este aparelho nos pontos de recolha, caso existam.

IT AVVERTENZE PER LA TUTELA DELL'AMBIENTE

PT Reservado o direito a modificações
