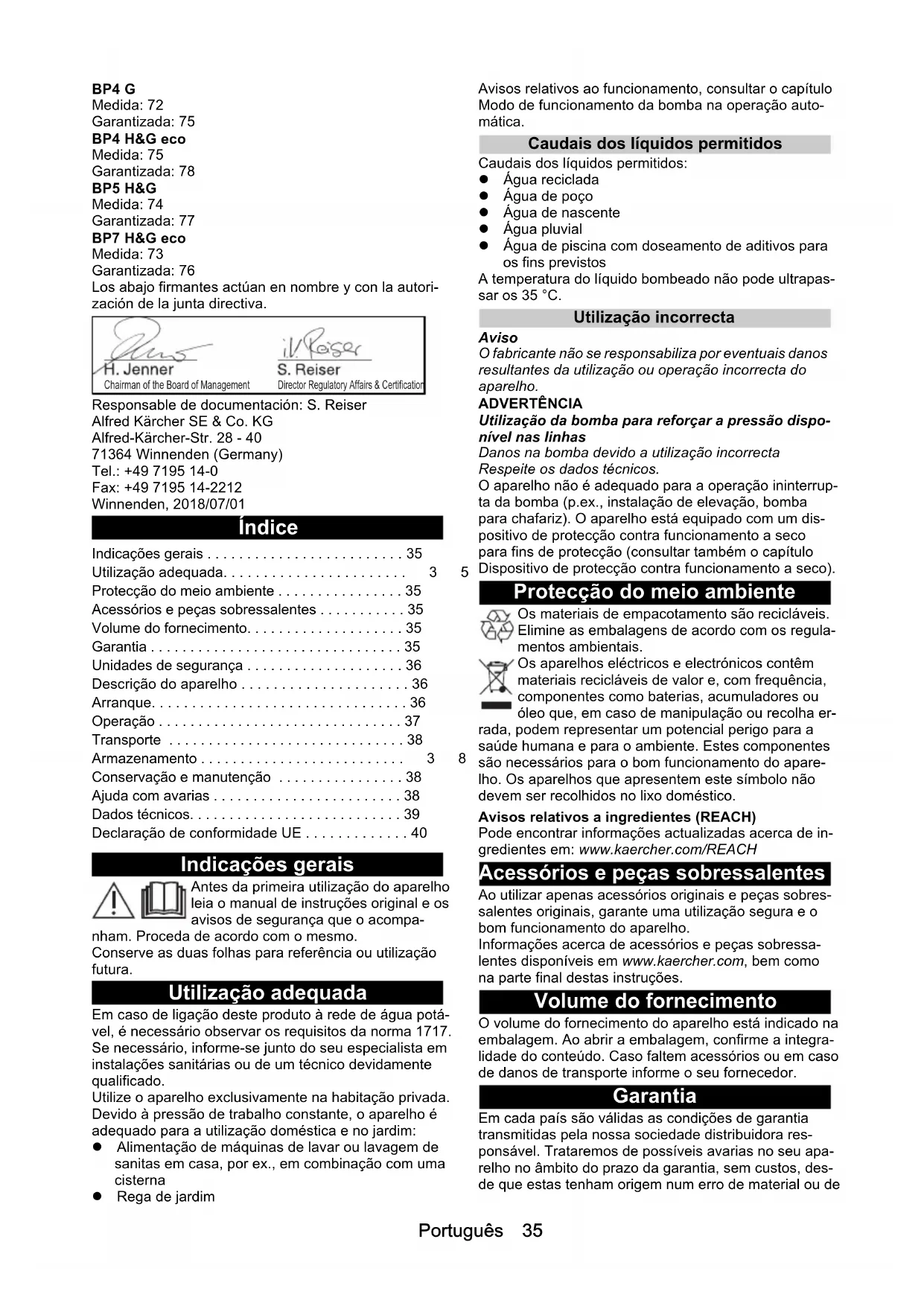

MANUAL DE UTILIZADOR BP 3 Kärcher
Indicações gerais 35
Utilização adequada 3
Proteção do meio ambiente 35
Acessórios e peças sobressalentes 35
Volume do fornecimento 35
Garantia 35
Unidades de segurança 36
Descrição do aparelho 36
Arranque 36
Operação 37
Transporte 38
Armazenamento 3
Conservação e manutenção 38
Ajuda com avarias 38
Dados técnicos 39
Declaração de conformidade UE 40
Indicações gerais
Antes da primeira utilização do aparelho, leia o manual de instruções original e os avisos de segurança que o acompanham.
Proceda de acordo com o mesmo.
Conserve as folhas para referência ou utilização futura.
Utilização adequada
Em caso de ligação deste produto à rede de água potável, é necessário observar os requisitos da norma 1717.
Se necessário, informe-se junto do seu especialista em instalações sanitárias ou de um técnico devidamente qualificado.
Utilize o aparelho exclusivamente na habitação privada. Devido à pressão de trabalho constante, o aparelho é adequado para a utilização doméstica e no jardim:
- Alimentação de máquinas de lavar ou lavagem de sanitas em casa, por ex., em combinação com uma cisterna
- Rega de jardim
Avisos relativos ao funcionamento: consultar o capítulo "Modo de funcionamento da bomba na operação automática".
Caudais dos líquidos permitidos
- Água reciclada
- Água de poço
- Água de nascente
- Água pluvial
- Água de piscina com doseamento de aditivos para os fins previstos
A temperatura do líquido bombeado não pode ultrapassar os 35 °C.
Utilização Incorrecta
Aviso
O fabricante não se responsabiliza por eventuais danos resultantes da utilização ou operação incorreta do aparelho.
ADVERTÊNCIA
Utilização da bomba para reforçar a pressão disponível nas linhas
Danos na bomba devido a utilização incorreta
Respeite os dados técnicos.
O aparelho não é adequado para a operação ininterrupta da bomba (p.ex., instalação de elevação, bomba para chafariz). O aparelho está equipado com um dispositivo de proteção contra funcionamento a seco para fins de proteção (consultar também o capítulo Dispositivo de proteção contra funcionamento a seco).
Proteção do meio ambiente
Os materiais de embalagem são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais.
Os aparelhos elétricos e eletrônicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha er
rada, poderrepresentar um potencial perigo para a saude humana e para o ambiente. Estes componentes sao necessarios para o bom functiomento do aparelho.Os aparelhos que aparecem este simbolo nao devem ser recolhidos no lixo domestico.
Avisos relativos a ingredientes (REACH)
Pode encontrar informacoesactualizadas acerca de ingredientes em: www.kaearcher.com/REACH
Acessórios e peças sobressentes
Ao utilizes aparas acessórios originais e peças sobresalentes originais, garante uma'utilisation segura e o bom funciona do aparelho.
Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaearcher.com, bem como na parte final dasisas instruções.
Volume do fornecimento
O volume do fornecimento do aparelho está indicado na embalagem. AoAbrir a embalagem, confirma a integra- lidade do conteudo. Caso faltem acessos o em caso de danos de transporte informe o seu fornecedor.
Garantia
Em cada País são validas as condições de garantia transmitidas pela minha sociedade distribuidora responsavel. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem numerro de material ou de
fabrico. Em caso de garantia, contacte o seu revende- dor ou a assistencia的技术ica autorizada mais proxima, apresentando o talao de compra. (endereço consultar o verso)
Unidades de seguranca
CUIDADO
Unidades de segurarca alteradas ou em falta
As unidas de seguranca servem para a sua protecao.
Nunca altere ou evite as unidades de segurança.
Dispositivo de proteção contra funcionamento a seco
O aparelho detecta a falta de alimentação de água. Se, durante o arranque, não for aspirada e bombeada água dentro de um determinado período de tempo, a bomba desliga-se. Isto acontece antes de 4 horas, na operação manual, e antes de 3 horas, na operação automática. No display, o LED "Erro no lado de aspiração" acende.
Descrição do aparelho
Neste manual de instruções é descrito o equipamento máximo. Há diferenças no volume do fornecimento consoante o modelo (ver embalagem).
Figuras, ver página de gráficos, Figura A
1 Adaptador de ligação para bombas G1 2 Ligação G1 (33,3 mm) linha de aspiração (entrada) 3 Bocal de enchimento 4 Pré-filtro e válvula de retenção integrada 5 Tampa 6 Capa de fecho do adaptador de ligação de duas vias 7 Adaptador de ligação de duas vias para bombas G1 8 Ligação G1 (33,3 mm) linha de pressão (entrada) 9 Interruptor LIGAR/DESLIGAR 10 Armazenamento de cabos e cabo de ligação à rede com ficha 11 Indicação de erros 12 Pés de borracha 13 LED "Erro no lado de aspiração" 14 LED "Erro no lado de pressão" 15 Clipe para cabo 16 Tampa auxiliar de abertura
Arranque
Recomenda-se a utilização exclusiva de mangueiras de aspiração, componentes de filtro e ligações de mangueira originais da Kärcher. A utilização de componentes de outros fabricantes pode provocar falhas de funcionamento na aspiração do caudal dos líquidos, especialmente em caso de aplicação de sistemas de ligação de baioneta.
Utilização móvel
Aviso
Mesmo as fugas mais pequenas podem provocar falhas de funcionamento.
Ligar a mangueira de aspiração
Aviso
Recomenda-se a utilização de uma mangueira de aspiração com paragem do refluxo. A paragem do refluxo reduz o tempo de re-aspiração, não que previne que a mangueira de aspiração está esvaziada antes de remoção de água. Não montar a paragem do refluxo diretamente na bomba.
Aviso
Se for bombeada água arenosa, recomenda-se a utilização de um pré-filtro adicional. Montar o pré-filtro entre a mangueira de aspiração e a bomba.
Para informações sobre a paragem do refluxo e o pré-filtro, consulte o capítulo Acessórios e peças sobressalentes.
- Aparafusar o adaptador de ligação na conexão de aspiração da bomba (entrada) e apertar à mão.
Figura B
- Ligar uma mangueira de aspiração resistente ao vácuo.
Ligar a LINHA de pressão
- Aparafusar o adaptador de ligação de duas vias na ligação de pressão da bomba (saída) e apertar à mão.
Figura C
O adaptador de ligação de duas vias permite operar dois aparelhos em simultâneo (por ex., máquina de lavar e aspersor). Este pode ser montado de modo a que sejam realizadas as duas saídas laterais ou uma saída lateral e uma saída superior.
Figura D
- Ligar a LINHA de pressão.
- Se for utilizada apenas uma saída, fechar a saída desnecessária com a tampa fornecida.
Encher a bomba
- Desaparafusar a tampa no bocal de enchimento à mão ou com o auxílio de uma chave de parafusos (máx. 8 mm de diâmetro).
- Encher a bomba com água até a borda, abaixo do nível de enchimento.
Figura F
- Aparafusar a tampa no bocal de enchimento e apertar à mão ou com o auxílio de uma haste de chave de parafusos.
- Caso existam, fechar as válvulas de corte na LINHA de pressão (consultar o capítulo Igualização da pressão e descarga da pressão).

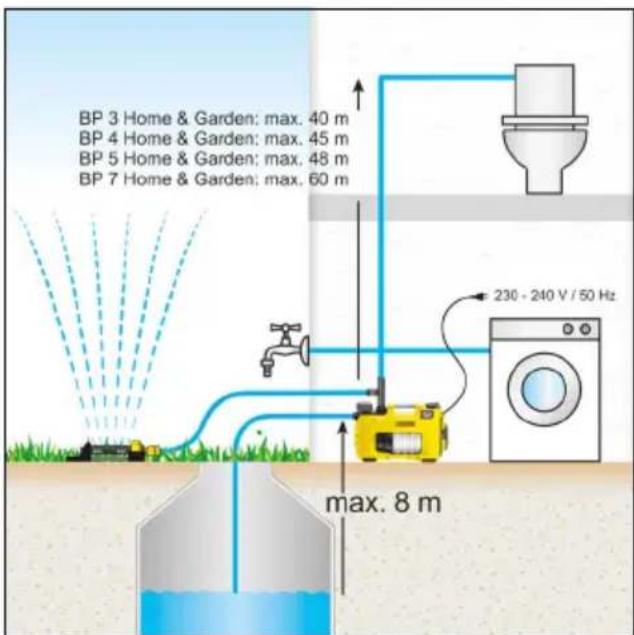

Instalação fixa
- Ligar a mangueira de aspiração e a LINHA de pressão (consultar o capítulo Utilização). Em caso de instalação fixa, utilizar uniões roscadas em vez de acoplamentos rápidos.
- Encher a bomba (consultar o capítulo Encher a bomba).
Fixar a bomba
Em caso de instalação fixa, a bomba pode ser aparafusada numa superfície adequada.
- Retirar e rodar os pés de borracha de ambos os lados da carcaça.
Figura G
- Inserir os pés de borracha na carcaça.
- Aparafusar a bomba com os parafusos adequados numa superfície plana.
Igualização da pressão e descarga da pressão
Na instalação fixa, recomenda-se a montagem de um componente flexível do lado da pressão, por exemplo, uma mangueira de igualação da pressão (consultar o capítulo Acessórios e peças sobressalentes). Daí resultam as seguintes vantagens:
- Maior flexibilidade no local de instalação e no arranque
- Redução do ruído, já que as oscilações não são transmitidas para as condutas na bomba de uso doméstico
- A bomba comuta com menos frequência em caso de pequenas fugas
Recomenda-se a montagem de uma torneira de corte (não incluída no volume de fornecimento) entre a bomba e a linha de pressão, de modo a simplificar o esvaziamento e a descarga da pressão no sistema. Se a bomba for esvaziada, é possível fechar a torneira de corte para fazer que a água escorra da linha de pressão.
Em caso de aumento da pressão devido a fugas no sistema de construção, a bomba liga-se sem remoção de água. Neste caso, recomenda-se a montagem de um reservatório de igualação da pressão (consultar o capítulo Acessórios e peças sobressalentes).
Operação
Iniciar a operação
- Ligar a ficha de rede à tomada.
- Ligar o aparelho com o interruptor de LIGAR/DESLIGAR.
Figura E
- Utilizar a posição do interruptor "I/On" para a operação manual.
- Utilizar a posição do interruptor "Auto" para a operação automática (consultar também o capítulo Modo de funcionamento da bomba na operação automática).
Aviso
- Levante a mangueira de ar comprido aprox. 1 m para reduzir o tempo de aspiração.
- Aguarde até que a bomba aspire e bombeie simultaneamente.
Se a alimentação de água for demasiado reduzida, o dispositivo de proteção contra funcionamento a seco desliga o aparelho (consultar o capítulo Dispositivo de proteção contra funcionamento a seco).
Na operação automática, as bombas domésticas e de jardim mantêm automaticamente a pressão:
- A bomba inicia assim que a água for extraída e a pressão cair aprox. abaixo dos 0,13 MPa (1,3 bar).
- A bomba funciona desde que o débito seja superior a aprox. 60 l/h.
- Se a remoção de água for terminada, a pressão é novamente estabelecida no sistema. Após um curto tempo de estrutura por inércia, a bomba entra no modo de espera (operação em standby).

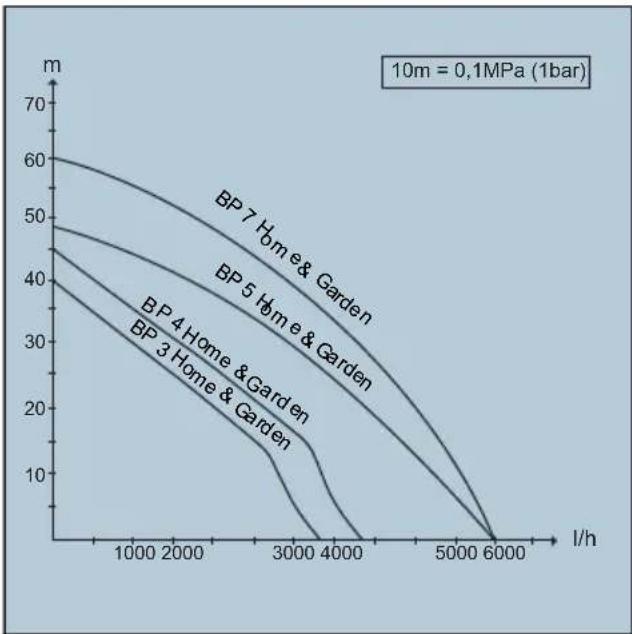

Otimização do caudal de bombagem
O caudal de bombagem é tanto maior:
- Quanto mais baixa for a altura manométrica
- Quanto maior for o diâmetro da mangueira utilizada e quanto mais curta for a mangueira
- Quanto menor for a perda de pressão provocada pelo acessório ligado
Concluir a operação
- Desligar o aparelho no interruptor LIGAR/DESLIGAR.
- Retirar a ficha de rede da tomada.
Se o aparelho voltar a ligar-se após um longo período, observar os seguintes avisos (consultar o capítulo Conservação e manutenção).
Transporte
Transportar o aparelho.
CUIDADO
Folga nos cabos e mangueiras colocados no chão
Perigo de tropeçar
Ao colocar o aparelho durante a operação manual, ter em atenção os cabos e mangueiras.
Enrolar os cabos na braçadeira para cabo e fixar cliques para cabo.
Pegar no aparelho pela pega de transporte e transportá-lo.
- Transportar o aparelho em veículos.
Proteger o aparelho de forma a que o mesmo não se mova ou tombe.
Armazenamento
ADVERTÊNCIA
Perigo de geada
Aparelhos que não estejam completamente vazios podem ficar avariados devido à geada.
Esvazie o aparelho e os acessórios por completo.
Proteger o aparelho da geada.
- Abrir a remoção de água ligada do lado da pressão (por ex., a torneira de água). O aparelho está sem pressão.
- Esvaziar as mangueiras.
- Remover a LINHA DE ASPIRAÇÃO e a LINHA DE PRESSÃO.
- Abrir e retirar a tampa do bocal de enchimento à mão ou com o auxílio de uma chave de parafusos.
- Limpar o pré-filtro (consultar o capítulo Limpar o pré-filtro).
- Rodar as bombas e esvaziar totalmente pelo bocal de enchimento.
- Montar o pré-filtro.
- Montar a tampa.
- Guardar a bomba num local livre de geadas.
Conservação e manutenção
O aparelho é isento de manutenção, ou seja, não é necessário efetuar trabalhos de manutenção regulares.
Descarga da pressão
- Abrir e fechar as válvulas de pressão ligadas para descarga da pressão.
O sistema está sem pressão.
Lavar a bomba
- Se for bombeada água com aditivos, lavar a bomba após cada utilização com água limpa.
Limpar o pré-filtro
Verificar o pré-filtro quando a sujidade e, se necessário, limpar.
- Abrir e retirar a tampa do bocal de enchimento à maior ou com o auxílio de uma hora de chave de parafusos.
- Remover o pré-filtro com a válvula de retenção integrada.
Figura H
- Separar a válvula de retenção do pré-filtro.
- Limpar cuidadosamente o pré-filtro e a válvula de retenção sob água corrente.
- Se necessário, retirar os resíduos de sujidade da bomba.
- Verificar a dificuldade de movimento da válvula de retenção.
ADVERTÊNCIA
Utilização de lubrificante adequado
Danos nas juntas
Utilize o lubrificante disponível junto do Serviço de Assistência Técnica da Kärcher (6.288-143.0).
Utilize apenas lubrificantes sem óleo mineral para as juntas.
- Lubrificar as juntas em caso de dificuldade de movimento.
- Ligar o pré-filtro e a válvula de retenção.
- Colocar o pré-filtro no bocal de enchimento sem aplicar força. Ao fazê-lo, prestar atenção à posição de montagem correta (entalhes).
Figura I
As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada agora, contacte o serviço de assistência técnica autorizado.
Bomba funciona, mas não bombeia
Há ar na bomba.
- Verificar se o arranque foi efetuado corretamente (consultar o capítulo Arranque e Iniciar a operação). As partículas de sujidade bloqueiam a área de aspiração.
- Retirar a ficha de rede da tomada.
- Limpar a área de aspiração. O pré-filtro está sujo.
- Retirar a ficha de rede da tomada.
- Deixar a bomba arrefecer.
- Limpar a área de aspiração.
- Limpar o pré-filtro (consultar o capítulo Limpar o pré-filtro).
- Enxaguar os resíduos de sujidade na base do bocal de enchimento através da abertura de enchimento.
- Ligar a bomba.
A mangueira de aspiração ou o adaptador de ligação não está devidamente aparafusado(a). 1. Verificar se as juntas foram colocadas corretamente. 2. Apertar à mão a mangueira de aspiração e o adaptador de ligação.
A bomba não arranca ou para de repente durante a operação.
A alimentação elétrica está interrompida. 1. Verificar os fusíveis e as ligações elétricas. O pré-filtro está sujo. 1. Limpar o pré-filtro (consultar o capítulo Limpar o pré-filtro). 2. Enxaguar os resíduos de sujidade na base do bocal de enchimento através da abertura de enchimento.
A bomba encontra-se na operação automática e a pressão no sistema é superior a 1,3 bar.
Na operação automática, o aparelho não funciona se predominar uma pressão interna superior a 1,3 bar, ou seja, se na bomba atuar uma coluna de água de mais de 13 m.
- Reduzir a pressão no sistema.
A bomba liga-se automaticamente assim que a pressão no sistema baixar para menos de 1,3 bar.
A bomba para, o LED "Erro no lado de aspiração" acende.
O débito sofreu perturbações, não é criada pressão. 1. Retirar a ficha de rede da tomada. 2. Verificar se existe água suficiente no depósito de aspiração (por ex., na cisterna). 3. Verificar as ligações quanto a fugas. 4. Limpar o pré-filtro (consultar o capítulo Limpar o pré-filtro). 5. Enxaguar os resíduos de sujidade na base do local de enchimento através da abertura de enchimento. 6. Ligar a bomba. O débito é demasiado reduzido, o dispositivo de proteção contra funcionamento a seco desligou a bomba. 1. Verificar se existe água suficiente no depósito de aspiração (por ex., na cisterna). 2. Abrir mais a torneira de água.
O débito aumenta.
Erro na aspiração devido a uma fuga ou a uma torneira de água fechada. A bomba não termina o modo de aspiração.
- Abrir a torneira de água.
- Verificar o sistema quanto a fugas.
Se não for possível eliminar a fuga, montar um reservatório de igualização da pressão (consultar o capítulo Acessórios e peças sobressalentes).
A bomba para na operação automática, o LED "Erro no lado de pressão" acende.
A bomba liga e desliga frequentemente devido a fugas.
- Verificar o lado de pressão quanto a fugas (por ex., torneira de água a pingar).
Se não for possível eliminar a fuga, montar um reservatório de igualização da pressão (consultar o capítulo Acessórios e peças sobressalentes).
- Ligar a bomba.
A pressão é demasiado reduzida após a desativação da bomba. O aparelho reinicia imediatamente e liga e desliga com frequência.
- Aumentar a pressão do lado de pressão.
- Em caso de utilização no jardim, aplicar uma mangueira de jardim com, pelo menos, 5 m de comprimento e diâmetro de 3/4" ou de 15 m com diâmetro de 1/2".
- Em caso de instalação fixa, montar uma mangueira de equalização da pressão ou um reservatório de equalização da pressão (consultar o capítulo Acessórios e peças sobressalentes).
- Ligar a bomba.
A bomba para no modo manual, o LED "Erro no lado de pressão" acende.
A bomba funciona durante, pelo menos, 4 minutos, apesar de a saída do lado de pressão (por ex., a torneira de água) estar fechada. A proteção contra sobreaquecimento desliga o aparelho.
- Retirar a ficha de rede da tomada.
- Abrir a remoção de água ligada do lado da pressão. O aparelho fica sem pressão.
- Ligar a bomba.
O caudal da bomba diminui ou é demasiado reduzido.
As partículas de sujidade bloqueiam a área de aspiração.
- Retirar a ficha de rede da tomada.
- Limpar a área de aspiração. O pré-filtro está sujo.
- Retirar a ficha de rede da tomada.
- Deixar a bomba arrefecer.
- Limpar a área de aspiração.
- Limpar o pré-filtro (consultar o capítulo Limpar o pré-filtro).
- Enxaguar os resíduos de sujidade na base do bocal de enchimento através da abertura de enchimento.
- Ligar a bomba. O lado de aspiração tem fugas.
- Verificar o lado de aspiração quando a fugas. A alta de bombagem Tmaxa foi ultrapassada ou o caudal de bombagem não foi melhorado.
- Respeitar a alerta de bombagem Tmaxa (consultar o capítulo Dados Técnicos).
- Se for necessário selecionar outro diâmetro de mangueira ou comprimento de mangueira (consultar o capítulo Optimização do caudal de bombagem). A secção do lado de aspiração é reduzida.
- Abrir totalmente a válvula ou a válvula esférica. A mangueira do lado de aspiração está dobrada.
- Eliminar os pontos de nós na mangueira.
Dados técnicos
| | B & Garden | BP4 Home & Garden | BP5 Home & Garden | BP7 Home & Garden |
| Ligação eletrica |
| Tensão da rede V 230-240 230-240 230-240 230-240 |
| Frequência de rede Hz 50 50 50 50 |
| Potência nominal | W | 800 | 950 | 1000 | 1200 |
| Caracteristicas do aparelho |
| Caudal de bombagem máximo | I/h | 3300 | 3800 | 6000 | 6000 |
| Altura de aspiração (máx.) | m | 8 | 8 | 8 | 8 |
| Pressão (máx.) | MPa (bar) | 0,40 (4,0) | 0,45 (4,5) | 0,48 (4,8) | 0,60 (6,0) |
| Altura de bombagem (máx.) | m | 40 45 48 60 |
| Reactivação no modo automatico (máx.) | MPa (bar) | 0,13 (1,3) | 0,13 (1,3) | 0,13 (1,3) | 0,13 (1,3) |
| Tamanho das partículas (máx.) dos caudais dos liqui-mm dos permitidos | 1 | 1 | 1 | 1 |
| | BP 3 Home & Garden | BP 4 Home & Garden | BP 5 Home & Garden | BP 7 Home & Garden |
| Tipo de bomba Jet Jet Multistage | | | | de 4 níveis | Multistage de 5 níveis |
| Tipo de LED de acordo com a EN 60825-1 | | Classe 1 | Classe 1 | Classe 1 | Classe 1 |
| Instruções de utilizesação |
| Irrigação (máx.) m | 2 | 500 800 | 1000 1200 | | |
| Alimentação domestica (máx.) Pessoas 8 10 12 12 | | | | | |
| Irrigação + alimentação domestica com 4 pessoas (max.) | m2 | 300 600 | 800 900 | | |
| Medidas e pesos |
| Peso (sem acessós) | kg | 10,3 | 10,6 | 12,5 | 13,0 |
| Valores determinados de acordo com a EN ISO 20361 |
| Nível acústico LpA | dB(A) | 61 | 63 | 61 | 61 |
| dB(A) | 76 | 78 | 77 | 76 |
Reservados os direitos a alterações técnicas.
Declaramos pelo presente que as referidas máquinas, em virtude da sua conceção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das diretivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito.
Produto: Bomba
Tipo: 1.645-xxx
Diretivas da União Europeia pertinentes
2014/35/UE
2014/30/UE
2000/14/CE
2011/65/UE
Procedimento de avaliação da conformidade aplicado
2000/14/CE: Anexo V
Nível de potência sonora dB(A)
BP2G
Medido: 69
Garantido: 72
BP3 G, BP3 G Set +, BP3 H&G
Medido: 73
Garantido: 76
BP4G
Medido: 72
Garantido: 75
BP4 H&G eco
Medido: 75
Garantido: 78
BP5 H&G
Medido: 74
Garantido: 77
BP7 H&G eco
Medido: 73
Garantido: 76
Os signatários actuam em nome e em procuração do Conselho de Administração.
H.Jenner
Representante da documentação: S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Karcher-Str.28-40
71364 Winnenden (Alemanha)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 01/07/2018
