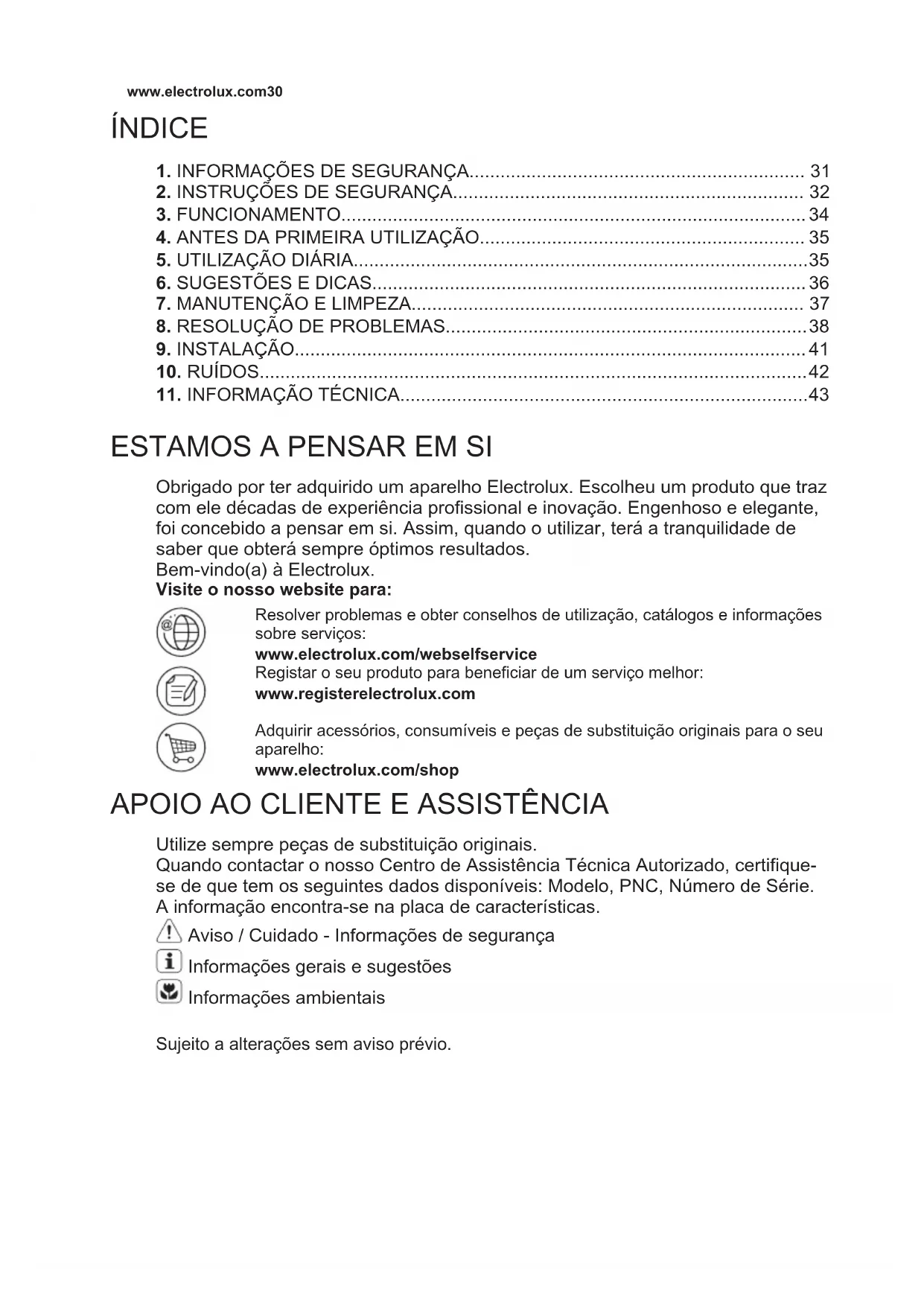

MANUAL DE UTILIZADOR EC3230AOW2 ELECTROLUX

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que obterá sempre óptimos resultados. Bem-vindo(a) à Electrolux. Visite o nosso website para: Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços: www.electrolux.com/webselfservice Registar o seu produto para beneficiar de um serviço melhor: www.registerelectrolux.com Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho: www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Utilize sempre peças de substituição originais. Quando contactar o nosso Centro de Assistência Técnica Autorizado, certifique- se de que tem os seguintes dados disponíveis: Modelo, PNC, Número de Série. A informação encontra-se na placa de características. Aviso / Cuidado - Informações de segurança Informações gerais e sugestões Informações ambientais Sujeito a alterações sem aviso prévio. www.electrolux.com301. INFORMAÇÕES DE SEGURANÇA Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes de instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

1.1 Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.

• Não permita que as crianças brinquem com o aparelho.

• A limpeza e a manutenção básica não devem ser efectuadas por crianças sem supervisão.

• Mantenha todos os materiais de embalagem fora do alcance das crianças.

• Este aparelho destina-se exclusivamente a utilizações domésticas ou semelhantes, tais como: – turismo rural; áreas de cozinha destinadas ao pessoal em lojas, escritórios e outros ambientes de trabalho; – utilização por clientes de hotéis, motéis e outros ambientes do tipo residencial.

• Mantenha desobstruídas as aberturas de ventilação do aparelho ou da estrutura onde ele se encontra encastrado.

• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além daqueles recomendados pelo fabricante. PORTUGUÊS 31• Não danifique o circuito de refrigeração.

• Não utilize aparelhos eléctricos dentro dos compartimentos do aparelho destinados a alimentos, a não ser que sejam do tipo recomendado pelo fabricante.

• Não utilize jactos de água ou vapor para limpar o aparelho.

• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.

• Não guarde substâncias explosivas, como latas de aerossóis com agente de pressão inflamável, dentro do aparelho.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência ou por uma pessoa igualmente qualificada, para evitar perigos.

ADVERTÊNCIA! A instalação deste aparelho só deve ser efectuada por uma pessoa qualificada.

• Remova toda a embalagem.

• Não instale nem utilize o aparelho se ele estiver danificado.

• Cumpra as instruções de instalação fornecidas com o aparelho.

• Tenha sempre cuidado quando deslocar o aparelho porque o aparelho é pesado. Use sempre luvas de protecção.

• Certifique-se de que o ar pode circular em torno do aparelho.

• Aguarde pelo menos 4 horas antes de ligar o aparelho à fonte de alimentação. Isto permite que o óleo regresse ao compressor.

• Não instale o aparelho perto de radiadores, fogões, fornos ou placas.

• A parte posterior do aparelho deve ficar virada para uma parede.

• Não instale o aparelho em locais com luz solar directa.

• Não instale este aparelho em locais demasiado húmidos ou frios, como anexos exteriores, garagens ou caves.

• Quando deslocar o aparelho, eleve-o na parte da frente para evitar riscar o chão.

2.2 Ligação eléctrica

ADVERTÊNCIA! Risco de incêndio e choque eléctrico.

• O aparelho tem de ficar ligado à terra.

• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.

• Certifique-se de que a informação sobre a ligação eléctrica existente na placa de características está em www.electrolux.com32conformidade com a alimentação eléctrica. Se não estiver, contacte um electricista.

• Utilize sempre uma tomada devidamente instalada e à prova de choques eléctricos.

• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.

• Certifique-se de que não danifica os componentes eléctricos (por ex. a ficha e o cabo de alimentação eléctrica, compressor). Contacte a

• O cabo de alimentação eléctrica deve ficar abaixo do nível da ficha de alimentação.

• Ligue a ficha à tomada de alimentação eléctrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.

• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.

ADVERTÊNCIA! Risco de ferimentos, queimaduras, choque eléctrico ou incêndio.

• Não altere as especificações deste aparelho.

• Não coloque dispositivos eléctricos (por ex. máquinas de fazer gelados) no interior do aparelho, excepto se forem autorizados pelo fabricante.

• Tenha cuidado para não provocar danos no circuito de refrigeração. Contém isobutano (R600a), um gás natural com um alto nível de compatibilidade ambiental. Este gás é inflamável.

• Se ocorrerem danos no circuito de refrigeração, certifique-se de que não existem chamas e fontes de ignição na divisão. Ventile bem a divisão.

• Não permita que objectos quentes toquem nas peças de plástico do aparelho.

• Não coloque bebidas gaseificadas dentro do congelador. Isto irá criar pressão no recipiente da bebida.

• Não guarde gases e líquidos inflamáveis no aparelho.

• Não coloque produtos inflamáveis, nem objectos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

• Não toque no compressor ou no condensador. Estes estão quentes.

• Não remova nem toque em peças do compartimento de congelação com as mãos húmidas ou molhadas.

• Não volte a congelar alimentos que já foram descongelados.

• Cumpra as instruções de armazenamento das embalagens dos alimentos congelados.

• O tipo de lâmpada que este aparelho utiliza não é adequado para iluminação doméstica.

2.5 Manutenção e limpeza

ADVERTÊNCIA! Risco de ferimentos ou danos no aparelho.

• Antes de qualquer acção de manutenção, desactive o aparelho e desligue a ficha da tomada eléctrica.

• Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento A manutenção e o recarregamento só devem ser efectuados por uma pessoa qualificada.

• Inspeccione regularmente o escoamento do aparelho e limpe-o, se necessário. Se o orifício de escoamento estiver bloqueado, a água descongelada fica acumulada na parte inferior do aparelho.

• Desligue o aparelho da alimentação eléctrica.

• Corte o cabo de alimentação eléctrica e elimine-o.

• Remova a porta para evitar que crianças ou animais de estimação PORTUGUÊS 33fiquem fechados no interior do aparelho.

• O circuito de refrigeração e os materiais de isolamento deste aparelho não prejudicam a camada de ozono.

• A espuma de isolamento contém gás inflamável. Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente.

• Não provoque danos na parte da unidade de arrefecimento que está próxima do permutador de calor.

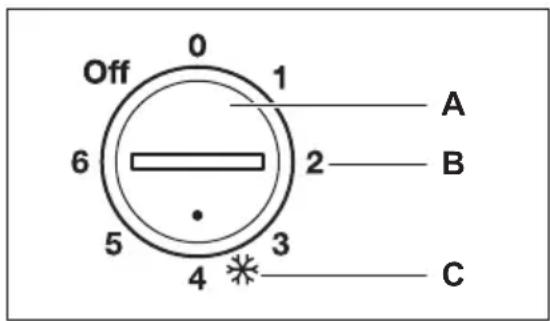

A. Regulador da temperatura B. Posição de meia carga C. Posição de carga total

para a posição de carga total e deixe o aparelho funcionar durante 24 horas antes de colocar alimentos no interior, para permitir que atinja a temperatura correcta. O indicador luminoso acende.

3. Ajuste o regulador da temperatura

em função da quantidade de alimentos armazenados.

Rode o regulador de temperatura para a posição OFF.

3.4 Regulação da temperatura

A temperatura no interior do aparelho é controlada pelo regulador de temperatura que se encontra no painel de comandos. Para utilizar o aparelho, proceda assim:

• para obter frio mínimo, rode o regulador da temperatura no sentido de regulações inferiores.

• para obter frio máximo, rode o regulador da temperatura no sentido de regulações superiores. www.electrolux.com34Se pretender congelar poucas quantidades de alimentos, a regulação de meia carga é a mais adequada. Se pretender congelar grandes quantidades de alimentos, a regulação de carga total é a mais adequada.

3.5 Alarme de temperatura

elevada Um aumento da temperatura do congelador (por exemplo, devido a uma falha de energia) é indicado pelo acendimento da luz de alarme. Durante as condições de alarme, não introduza alimentos no congelador. Quando as condições normais forem restabelecidas, a luz de alarme desliga- se automaticamente.

4. ANTES DA PRIMEIRA UTILIZAÇÃO

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e detergente neutro, para remover o cheiro típico de um produto novo, e seque minuciosamente. CUIDADO! Não utilize detergentes ou pós abrasivos, pois estes produtos danificam o acabamento.

5. UTILIZAÇÃO DIÁRIA

O congelador é adequado para congelar alimentos frescos e conservar alimentos congelados e ultracongelados a longo prazo. A quantidade máxima de alimentos que podem ser congelados em 24 horas está indicada na placa de características.

O processo de congelação demora 24 horas: não introduza novos alimentos para congelar durante este período.

5.2 Armazenamento de

alimentos congelados Quando ligar pela primeira vez ou após um período sem utilização, deixe o aparelho funcionar durante 24 horas com o regulador da temperatura na posição de carga total antes de colocar os produtos.

Consulte a secção “Dados técnicos”. PORTUGUÊS 35CUIDADO! Em caso de descongelação acidental, por exemplo, devido a uma falha de energia, se a energia faltar durante mais tempo do que o indicado na tabela de características técnicas em “Tempo de autonomia”, os alimentos descongelados têm de ser consumidos rapidamente ou cozinhados imediatamente e depois novamente congelados (após arrefecerem).

5.3 Abrir e fechar a tampa

CUIDADO! Nunca utilize demasiada força para puxar a pega. Uma vez que a tampa está equipada com uma junta de fecho estanque, não é fácil abri-la logo após a ter fechado (devido ao vácuo formado no interior). Aguarde alguns minutos antes de voltar a abrir o aparelho. A válvula de vácuo ajuda a abrir a tampa.

5.4 Sistema Low Frost

O aparelho está equipado com um sistema Low Frost (pode ver a válvula na parte de trás do interior do aparelho) que reduz a acumulação de gelo na arca congeladora em até 80%.

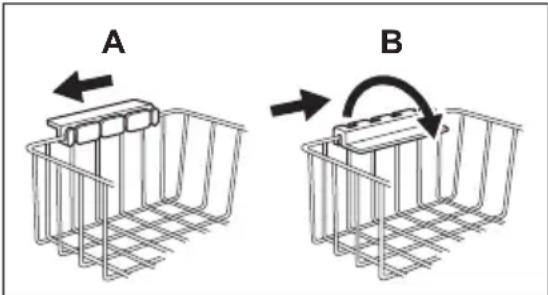

5.5 Cestos de armazenamento

Pendure os cestos no rebordo superior do congelador (A) ou coloque-os no interior do congelador (B). Rode as pegas e fixe-as nestas duas posições, como ilustrado na imagem. A B As imagens seguintes mostram quantos cestos podem ser colocados no interior dos vários modelos de congelador. Os cestos encaixam uns nos outros.

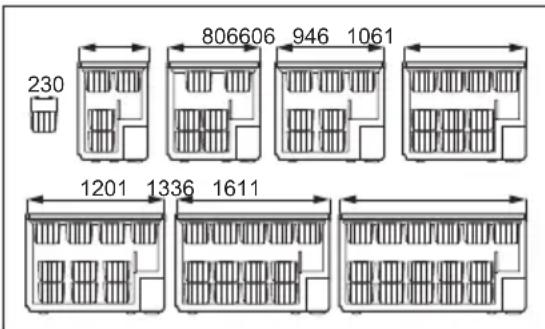

Pode adquirir cestos adicionais num Centro de Assistência Técnica local.

6.1 Conselhos para a

congelação Para tirar o máximo partido do processo de congelação, siga estes conselhos:

• A quantidade máxima de alimentos que podem ser congelados em 24 horas está indicada na placa de características.

• O processo de congelação demora 24 horas. Não devem ser adicionados mais alimentos para congelação durante este período.

• Congele apenas alimentos de alta qualidade, frescos e extremamente limpos.

• Prepare os alimentos em pequenas quantidades para que sejam congelados rapidamente e para poder descongelar apenas a quantidade de que necessitar.

• Embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as embalagens são herméticas. www.electrolux.com36• Não permita que os alimentos frescos e descongelados entrem em contacto com os alimentos já congelados, para evitar o aumento da temperatura dos alimentos congelados.

• Os alimentos magros conservam-se melhor e durante mais tempo do que os alimentos gordos e o sal reduz o tempo de conservação dos alimentos.

• A água congela e pode causar queimaduras de gelo na pele se for consumida imediatamente após a remoção do congelador.

• É aconselhável que anote a data de congelação em cada embalagem para poder controlar o tempo de armazenamento.

6.2 Conselhos para o

armazenamento de alimentos congelados Para obter o melhor desempenho deste aparelho, siga estas indicações:

• certifique-se de que os alimentos ultracongelados foram armazenados adequadamente pelo vendedor;

• certifique-se de que os alimentos ultracongelados são transferidos do supermercado para o congelador no tempo mais curto possível;

• não abra a tampa muitas vezes nem a deixe aberta mais tempo do que o necessário.

• Uma vez descongelados, os alimentos degradam-se rapidamente e não podem voltar a ser congelados.

• Não exceda o período de armazenamento indicado pelo produtor de cada alimento.

7. MANUTENÇÃO E LIMPEZA

CUIDADO! Desligue o aparelho da tomada eléctrica antes de qualquer operação de manutenção. Não limpe o interior do aparelho com detergentes, produtos abrasivos, produtos de limpeza demasiado perfumados ou ceras de polir. Tenha cuidado para não danificar o sistema de arrefecimento. Não é necessário limpar a área do compressor.

1. Desligue o aparelho.

2. Limpe o aparelho e os acessórios

regularmente com água morna e detergente neutro. Limpe cuidadosamente o vedante da tampa.

3. Seque bem o aparelho.

4. Ligue a ficha na tomada eléctrica.

5. Ligue o aparelho.

PORTUGUÊS 377.2 Descongelar o congelador CUIDADO! Nunca utilize objectos metálicos afiados para raspar o gelo, pois pode danificar o aparelho. Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além dos recomendados pelo fabricante. Um aumento da temperatura das embalagens dos alimentos congelados, durante a descongelação, pode reduzir o tempo de armazenamento seguro. Descongele o congelador quando a camada de gelo atingir uma espessura de 10 a 15 mm. A quantidade de gelo formado nas paredes do aparelho aumenta se houver muita humidade no ambiente exterior e se os alimentos congelados não estiverem devidamente embalados. O melhor momento para descongelar o congelador é quando tiver poucos ou nenhuns alimentos no interior.

1. Desligue o aparelho.

2. Retire os alimentos armazenados,

embrulhe-os em várias folhas de jornal e coloque-os num local frio.

3. Deixe a tampa aberta, retire o

tampão do orifício de descarga da água de descongelação e recolha a água descongelada num recipiente. Utilize um raspador para remover o gelo rapidamente.

4. Quando a descongelação terminar,

seque bem o interior e volte a ligar a ficha na tomada eléctrica.

5. Ligue o aparelho.

6. Regule a temperatura para obter o

máximo de frio e deixe o aparelho funcionar nessa regulação durante duas ou três horas.

7. Volte a colocar os alimentos no

Quando não pretender utilizar o aparelho durante bastante tempo, adopte as seguintes precauções:

1. Desactive o aparelho e desligue-o da

alimentação eléctrica.

2. Retire todos os alimentos.

3. Descongele o aparelho e limpe todos

4. Deixe a tampa aberta para evitar a

formação de odores desagradáveis. Caso se ausente e deixe o aparelho ligado, peça a alguém para o verificar com alguma regularidade, para evitar que os alimentos no interior se estraguem em caso de falha de energia.

8. RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução O aparelho não funciona. O aparelho está desligado. Ligue o aparelho. A ficha não está correcta‐ mente introduzida na to‐ mada eléctrica. Ligue a ficha correctamen‐ te na tomada eléctrica. www.electrolux.com38Problema Causa possível Solução Não existe voltagem na to‐ mada eléctrica. Ligue o aparelho noutra to‐ mada eléctrica. Contacte um electricista qualificado. O aparelho emite demasia‐ do ruído. O aparelho não está apoi‐ ado correctamente. Verifique se o aparelho es‐ tá estável. O aviso sonoro ou visual está ligado. O aparelho foi ligado re‐ centemente e a temperatu‐ ra ainda está demasiado elevada. Consulte a secção “Alarme de temperatura elevada” e contacte o Centro de As‐ sistência Técnica Autoriza‐ do mais próximo se o pro‐ blema persistir. A luz indicadora de funcio‐ namento está intermitente. Ocorreu um erro na medi‐ ção da temperatura ou o aparelho não está a fun‐ cionar correctamente. Contacte o Centro de As‐ sistência Técnica Autoriza‐ do mais próximo. A tampa não fecha com‐ pletamente. A tampa está bloqueada por embalagens de ali‐ mentos. Arrume as embalagens de forma correcta; consulte o autocolante no aparelho. Existe demasiado gelo. Elimine o excesso de gelo. É difícil abrir a tampa. As juntas da tampa estão sujas ou pegajosas. Limpe as juntas da tampa. A válvula está bloqueada. Verifique a válvula. A lâmpada não funciona. A lâmpada está avariada. Consulte “Substituir a lâm‐ pada”. O compressor funciona continuamente. A temperatura selecciona‐ da não é adequada. Consulte o capítulo “Fun‐ cionamento”. Foram colocadas grandes quantidades de alimentos para congelar ao mesmo tempo. Aguarde algumas horas e volte a verificar a tempera‐ tura. A temperatura ambiente está demasiado elevada. Consulte a classe climática na placa de característi‐ cas. Os alimentos colocados no aparelho estavam demasi‐ ado quentes. Deixe que os alimentos ar‐ refeçam até à temperatura ambiente antes de os guardar. A tampa não está fechada correctamente. Verifique se a tampa fecha bem e se as juntas estão limpas e não estão danifi‐ cadas. PORTUGUÊS 39Problema Causa possível Solução Existe demasiado gelo acumulado. A tampa não está bem fe‐ chada ou a junta está de‐ formada/suja. Consulte “Fechar a porta”. O tampão de escoamento da água não está bem co‐ locado. Coloque o tampão de es‐ coamento da água na po‐ sição correcta. A temperatura selecciona‐ da não é adequada. Consulte o capítulo “Fun‐ cionamento”. A temperatura no aparelho está demasiado baixa/alta. O regulador de temperatu‐ ra não está bem posiciona‐ do. Seleccione uma tempera‐ tura mais alta/baixa. A porta não está bem fe‐ chada. Consulte “Fechar a porta”. A temperatura de algum produto é demasiado ele‐ vada. Deixe que a temperatura do produto diminua até à temperatura ambiente an‐ tes de o guardar. Guardou demasiados pro‐ dutos ao mesmo tempo. Guarde menos produtos ao mesmo tempo. A espessura do gelo acu‐ mulado é superior a 4-5 mm. Descongele o aparelho. A porta foi aberta muitas vezes. Abra a porta apenas quan‐ do for mesmo necessário. Os produtos que pretende congelar estão colocados demasiado perto uns dos outros. Certifique-se de que o ar frio pode circular no interior do aparelho.

8.2 Assistência Técnica

Se o seu aparelho continuar a não funcionar correctamente depois de ter efectuado as verificações acima mencionadas, contacte o Centro de Assistência Técnica mais próximo. Para obter um serviço rápido, é essencial que especifique o modelo e o número de série do seu aparelho, que pode encontrar no certificado de garantia e na placa de características localizada no lado direito exterior do aparelho.

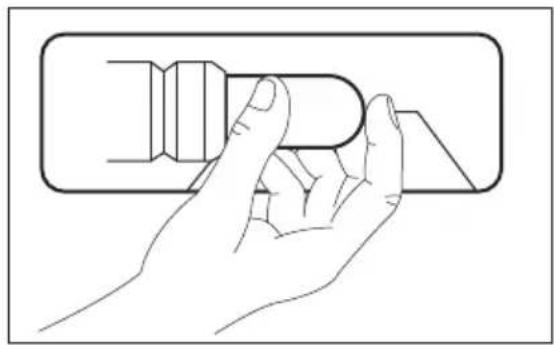

8.3 Substituir a lâmpada

ADVERTÊNCIA! Não retire a tampa da lâmpada no momento da substituição. Desligue o congelador se a tampa da lâmpada estiver danificada ou em falta.

1. Desligue a ficha da tomada eléctrica.

2. Substitua a lâmpada usada por uma

lâmpada nova com a mesma potência e especialmente concebida para aparelhos domésticos (a www.electrolux.com40potência máxima está indicada na tampa da lâmpada).

3. Ligue a ficha na tomada eléctrica.

4. Abra a tampa. Certifique-se de que a

CUIDADO! Se pretender eliminar um aparelho velho que tenha um bloqueio ou fecho na tampa, certifique-se de que inutiliza esse bloqueio ou fecho para evitar que alguma criança fique trancada no interior. Este aparelho deve ser instalado num espaço interior seco e bem ventilado, onde a temperatura ambiente corresponda à classe climática indicada na placa de características do aparelho: Classe climáti‐

Temperatura ambiente SN +10 °C a +32 °C N +16 °C a +32 °C ST +16 °C a +38 °C T +16 °C a +43 °C Podem ocorrer alguns problemas de funcionamento em alguns tipos de modelos se estiverem a funcionar fora destas condições. O funcionamento correcto só pode ser garantido no intervalo de temperaturas indicado. Se tiver dúvidas em relação ao local onde deve instalar o aparelho, contacte o vendedor, o nosso serviço de apoio ao cliente ou o serviço de assistência técnica mais próximo. O aparelho deverá ter a ficha acessível após a instalação.

9.2 Ligação eléctrica

• Antes de ligar a ficha na tomada, certifique-se de que a voltagem e a frequência indicadas na placa de características correspondem à rede eléctrica da sua casa.

• O aparelho tem de ficar ligado à terra. A ficha do cabo de alimentação é fornecida com um contacto para esse fim. Se a tomada eléctrica doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada que cumpra as normas actuais; consulte um electricista qualificado.

• O fabricante declina toda a responsabilidade caso as precauções PORTUGUÊS 41de segurança acima não sejamcumpridas.• Este aparelho está em conformidadecom as Directivas da CEE.

9.3 Requisitos de ventilação

A circulação de ar na parte posterior doaparelho tem de ser suficiente.1. Coloque o congelador na horizontalsobre uma superfície firme. Oaparelho deverá estar assente sobreos quatro pés.2. Certifique-se de que a distância entreo aparelho e a parede é pelo menos5 cm.3. Certifique-se de que a distância entreo aparelho e qualquer parede oumóvel adjacente é pelo menos 5 cm.

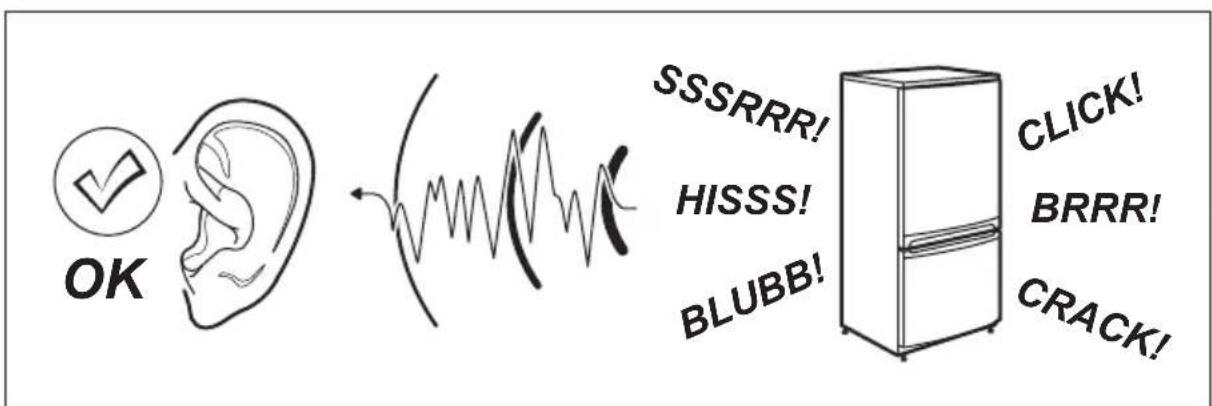

Existem alguns ruídos durante o funcionamento normal (compressor, circulação dorefrigerante). BRRR!HISSS! CLICK! BLUBB! CRACK! SSSRR

11. INFORMAÇÃO TÉCNICA

Altura mm 876 Largura mm 1050 Profundidade mm 665 Tempo de autonomia Horas 32 Voltagem Volts 230 - 240 Frequência Hz 50 As informações técnicas encontram-se na placa de características que se encontra no lado direito do exterior do aparelho e na etiqueta de energia.

12. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo . Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos PORTUGUÊS 43domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais. www.electrolux.com44CONTENIDO
