GEBRUIKSAANWIJZING EC3230AOW2 ELECTROLUX

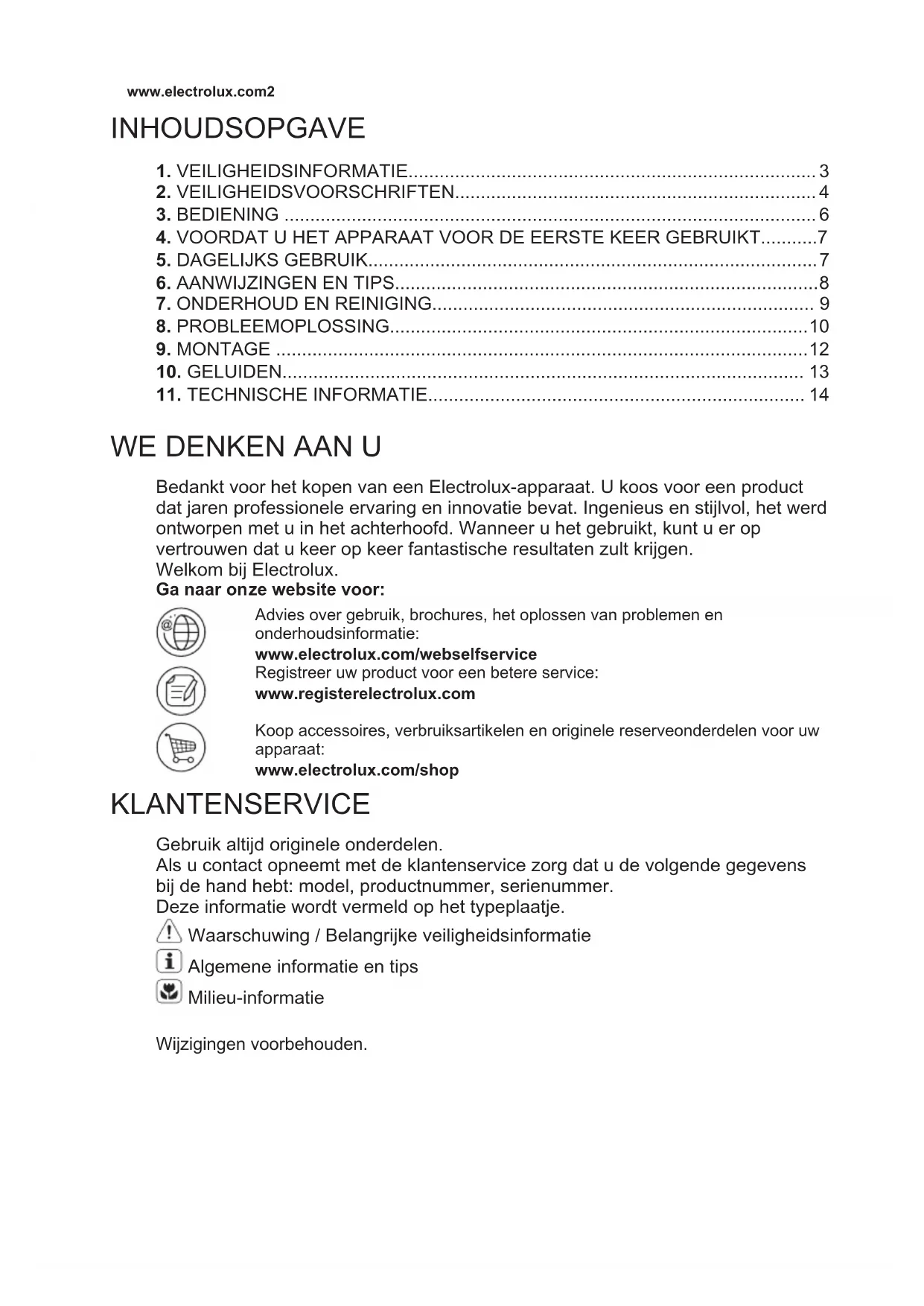

NL Vrieskist Gebruiksaanwijzing 2

6. AANWIJZINGEN EN TIPS8

11. TECHNISCHE INFORMATIE 14

WE DENKEN AAN U Bedankt voor het kopen van een Electrolux-apparaat. U koos voor een product

dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd

ontworpen met u in het achterhoofd. Wanneer u het gebruikt, kunt u er op

vertrouwen dat u keer op keer fantastische resultaten zult krijgen.

Welkom bij Electrolux.

Ga naar onze website voor:

Advies over gebruik, brochures, het oplossen van problemen en

onderhoudsinformatie:

www.electrolux.com/webselfservice

Registreer uw product voor een betere service:

www.registerelectrolux.com

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw

www.electrolux.com/shop

KLANTENSERVICE Gebruik altijd originele onderdelen.

Als u contact opneemt met de klantenservice zorg dat u de volgende gegevens

bij de hand hebt: model, productnummer, serienummer.

Deze informatie wordt vermeld op het typeplaatje.

Waarschuwing / Belangrijke veiligheidsinformatie

Algemene informatie en tips

Wijzigingen voorbehouden.

www.electrolux.com21. VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor

installatie en gebruik van het apparaat. De fabrikant is

niet verantwoordelijk voor letsel en schade veroorzaakt

door een foutieve installatie. Bewaar de instructies van

het apparaat voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat kan worden gebruikt door kinderen van 8

jaar en ouder en door mensen met beperkte

lichamelijke, zintuiglijke of verstandelijke vermogens of

een gebrek aan ervaring en kennis, indien zij onder

toezicht staan of instructies hebben gekregen over het

veilig gebruiken van het apparaat en indien zij de

eventuele gevaren begrijpen.

• Laat kinderen niet met het apparaat spelen.

• Reiniging en onderhoud mag niet worden uitgevoerd

door kinderen zonder toezicht.

• Houd alle verpakkingsmaterialen uit de buurt van

1.2 Algemene veiligheid

• Dit apparaat is bedoeld voor huishoudelijk gebruik of

gelijksoortige toepassingen zoals:

– boerderijen, personeelskeukens in winkels,

kantoren of andere werkomgevingen

– Door gasten in hotels, motels, bed&breakfasts en

andere woonomgevingen

• Houd de ventilatieopeningen altijd vrij van obstructies;

dit geldt zowel voor losstaande als ingebouwde

• Gebruik geen mechanische of andere middelen om

het ontdooiproces te versnellen, behalve die middelen

die door de fabrikant zijn aanbevolen.

• Let op dat u het koelcircuit niet beschadigt.

NEDERLANDS 3• Gebruik geen elektrische apparaten in de koelkast,

tenzij deze door de fabrikant worden aanbevolen.

• Gebruik geen waterstralen of stoom om het apparaat

• Maak het apparaat schoon met een vochtige, zachte

doek. Gebruik alleen neutrale schoonmaakmiddelen.

Gebruik geen schuurmiddelen, schuursponsjes,

oplosmiddelen of metalen voorwerpen.

• Bewaar geen explosieve substanties zoals

spuitbussen met drijfgas in dit apparaat.

• Als de voedingskabel beschadigd is, moet de fabrikant

of diens technische dienst of een gekwalificeerd

persoon deze vervangen teneinde gevaarlijke situaties

installatietechnicus mag het

apparaat installeren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd

• Volg de installatie-instructies op die

zijn meegeleverd met het apparaat.

• Wees voorzichtig met het verplaatsen

van het apparaat, het is zwaar. Draag

altijd veiligheidshandschoenen.

• Zorg ervoor dat rond het apparaat

lucht kan circuleren.

• Wacht ten minste 4 uur alvorens het

apparaat aan de netstroom aan te

sluiten. Hierdoor kan de olie terug in

de compressor stromen.

• Installeer het apparaat niet in de

nabijheid van radiators, fornuizen,

ovens of kookplaten.

• De achterzijde van het apparaat moet

tegen de muur worden geplaatst.

• Installeer het apparaat niet op een

plaats met direct zonlicht.

• Gebruik dit apparaat niet in gebieden

die te vochtig of te koud zijn, zoals

bijgebouwen, garages of kelders.

• Til de voorkant van het apparaat op

als u hem wilt verplaatsen, om

krassen op de vloer te voorkomen.

2.2 Aansluiting op het

Gevaar voor brand en

elektrische schokken.

• Dit apparaat moet worden

aangesloten op een geaard

• Alle elektrische aansluitingen moeten

door een gediplomeerd

elektromonteur worden gemaakt.

• Controleer of de elektrische informatie

op het typeplaatje overeenkomt met

de stroomvoorziening. Zo niet, neem

dan contact op met een

• Gebruik altijd een correct

geïnstalleerd, schokbestendig

• Gebruik geen meerwegstekkers en

• Zorg dat u de elektrische onderdelen

(hoofdstekker, kabel, compressor)

niet beschadigt. Neem contact met de

Servicedienst of een elektrotechnicus

www.electrolux.com4om de elektrische onderdelen te

• De stroomkabel moet lager blijven

dan het niveau van de stopcontact.

• Steek de stekker pas in het

stopcontact als de installatie is

voltooid. Zorg ervoor dat het netsnoer

na installatie bereikbaar is.

• Trek niet aan het netsnoer om het

apparaat los te koppelen. Trek altijd

• De specificatie van het apparaat mag

niet worden veranderd.

• Plaats geen elektrische apparaten

(bijv. ijsmachines) in het apparaat

tenzij uitdrukkelijk geschikt verklaard

• Zorg ervoor dat u het koelcircuit niet

beschadigt. Het bevat isobutaan

(R600a), aardgas met een hoge

ecologische compatibiliteit. Dit gas is

• Als er schade aan het koelcircuit

optreedt, zorg er dan voor dat er zich

geen vlammen en andere

ontstekingsbronnen in de kamer

bevinden. Ventileer de kamer goed.

• Zet geen hete items op de

kunststofonderdelen van het

• Plaats geen koolzuurhoudende

dranken in het vriesvak. Dit zal extra

druk in de drankfles veroorzaken.

• Bewaar geen ontvlambare gassen en

vloeistoffen in het apparaat.

• Plaats geen ontvlambare producten of

items die vochtig zijn door

ontvlambare producten in, bij of op

• Raak de compressor of condensator

niet aan. Ze zijn heet.

• Zorg ervoor dat u nooit met natte of

vochtige handen items uit het vriesvak

verwijderd of aanraakt.

• Vries ontdooide voedingswaren nooit

• Bewaar de voedingswaren volgens de

instructies op de verpakking.

2.4 Binnenverlichting

• Het type lampje gebruikt voor dit

apparaat is niet geschikt voor de

verlichting van huishoudelijke ruimten.

2.5 Onderhoud en reiniging

Gevaar voor letsel of schade

• Schakel het apparaat uit en trek de

stekker uit het stopcontact voordat u

onderhoudshandelingen verricht.

• Het koelcircuit van dit apparaat bevat

koolwaterstoffen. Enkel bevoegde

personen mogen de eenheid

onderhouden en herladen.

• Controleer regelmatig de afvoer van

het apparaat en reinig het indien

nodig. Indien de afvoer verstopt is, zal

er water op de bodem van het

Gevaar voor letsel of

• Haal de stekker uit het stopcontact.

• Snij het netsnoer van het apparaat af

• Verwijder de deur om te voorkomen

dat kinderen en huisdieren opgesloten

raken in het apparaat.

• Het koelcircuit en de

isolatiematerialen van dit apparaat

zijn ozonvriendelijk.

• Het isolatieschuim bevat ontvlambare

gassen. Neem contact met uw

plaatselijke overheid voor informatie

m.b.t. correcte afvalverwerking van

• Veroorzaak geen schade aan het deel

van de koeleenheid dat zich naast de

warmtewisselaar bevindt.

Alarmlampje hoge temperatuur

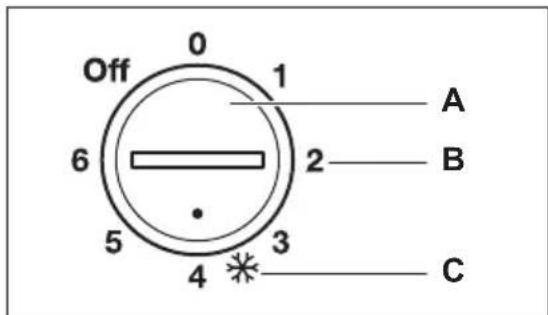

B C A A. Thermostaatknop

B. Halfgeladen positie

C. Volgeladen positie

1. Steek dan de stekker in het

2. Draai de thermostaatknop naar de

volgeladen positie en wacht 24 uur

voordat u voedsel in de koelkast

plaatst, zodat de correcte

temperatuur kan worden bereikt.

Het controlelampje gaat aan.

3. Pas de thermostaatknop aan volgens

de hoeveelheid opgeslagen voeding.

Draai de thermostaatknop naar de stand

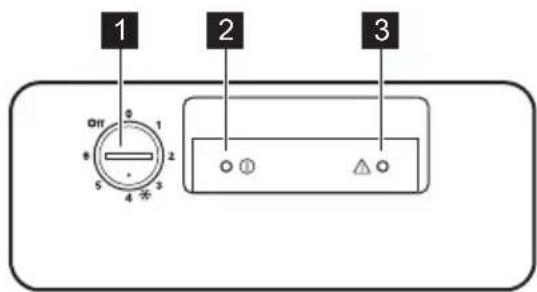

3.4 Temperatuurregeling

De temperatuur in het apparaat wordt

geregeld door de thermostaatknop op

het bedieningspaneel.

Ga als volgt te werk om het apparaat in

• draai de thermostaatknop op een

lagere stand om de minimale koude te

• draai de thermostaatknop op een

hogere stand om de maximale koude

Bij het invriezen van kleinere

volumes voeding is de

positie Halfgeladen de

meest geschikte. Bij het

invriezen van grote volumes

voeding is de positie

3.5 Alarm bij hoge temperatuur

Een toename van de temperatuur in de

vriezer (bijvoorbeeld door stroomuitval)

wordt aangegeven door het knipperen

Leg tijdens de alarmfase geen voedsel in

Als de normale omstandigheden hersteld

worden gaat het alarmlampje

www.electrolux.com64. VOORDAT U HET APPARAAT VOOR DE EERSTE KEER GEBRUIKT WAARSCHUWING!

Raadpleeg de hoofdstukken

Voordat u het apparaat voor de eerste

keer gebruikt, wast u de binnenkant en

de interne accessoires met lauwwarm

water en een beetje neutrale zeep om de

typische geur van een nieuw product

weg te nemen. Droog daarna grondig af.

Gebruik geen oplosmiddelen

of schuurmiddelen. Deze

5. DAGELIJKS GEBRUIK WAARSCHUWING!

Raadpleeg de hoofdstukken

5.1 Invriezen van vers voedsel

Het vriesvak is geschikt voor het

invriezen van vers voedsel en om

diepvriesvoedsel langere tijd te bewaren.

De maximale hoeveelheid voedsel die in

24 uur kan worden ingevroren wordt

aangegeven op het typeplaatje.

Het invriesproces duurt 24 uur. voeg

tijdens deze periode geen ander voedsel

toe om in te vriezen.

Als u het apparaat voor het eerst, of na

een periode dat het niet gebruikt is,

inschakelt, moet het apparaat voordat u

er producten in plaatst eerst minstens 24

uur werken met de thermostaatknop in

In het geval van onbedoelde

ontdooiing, bijvoorbeeld als

uitgevallen dan de duur die

op de kaart met technische

kenmerken onder "maximale

bewaartijd bij stroomuitval" is

vermeld, moet het ontdooide

voedsel snel geconsumeerd

worden of onmiddellijk

bereid worden en dan weer

worden ingevroren (nadat

5.3 Het openen en sluiten van

Trek nooit met grote kracht

Omdat het deksel is uitgerust met een

strak sluitende afsluiting, is het niet

gemakkelijk om hem direct na het sluiten

opnieuw te openen (door het vacuüm dat

aan de binnenkant wordt gevormd)

Wacht een paar minuten voordat u het

De vacuümklep zal u helpen om het

Raadpleeg "Technische gegevens"

NEDERLANDS 75.4 Laag vriessysteem

Het apparaat is uitgerust met een laag

vriessysteem (er bevindt zich een

afsluiter in de achterkant aan de

binnenzijde van de vriezer) die de

vorming van ijs in de vrieskist tot 80

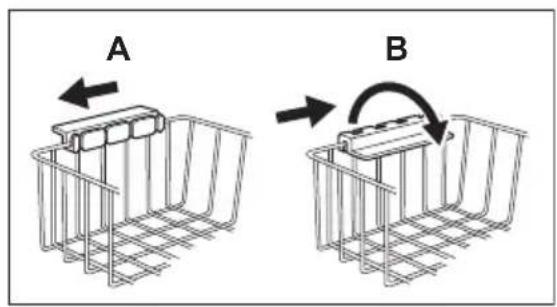

Hang de manden aan de bovenrand van

de vriezer (A) of plaats ze in de vriezer

(B). Draai de handvaten voor deze twee

posities zoals getoond in de afbeelding

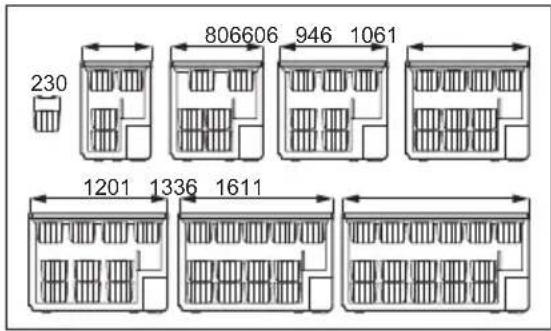

A B De onderstaande afbeeldingen tonen

hoeveel manden in de verschillende

vriezermodellen kunnen worden

De manden schuiven in elkaar

230 806606 946 10611201 1336 1611

U kunt extra manden kopen bij uw

plaatselijke klantenservice

6. AANWIJZINGEN EN TIPS WAARSCHUWING!

Raadpleeg de hoofdstukken

6.1 Tips voor het invriezen

Om u te helpen om het beste van het

invriesproces te maken, volgen hier een

paar belangrijke tips:

• De maximale hoeveelheid voedsel die

in 24 uur ingevroren kan worden, is

vermeld op het typeplaatje.

• Het invriesproces duurt 24 uur. Voeg

gedurende deze periode niet meer in

te vriezen voedsel toe.

• Vries alleen verse en grondig

schoongemaakte levensmiddelen van

uitstekende kwaliteit in.

• Bereid het voedsel in kleine porties

voor, zo kan het snel en volledig

worden ingevroren en zo kunt u later

alleen die hoeveelheid laten

ontdooien die u nodig heeft.

• Wikkel het voedsel in aluminiumfolie

of plastic en zorg ervoor dat de pakjes

• Leg vers, nog niet ingevroren voedsel

niet tegen het al ingevroren voedsel,

om te voorkomen dat dit laatste warm

• Mager voedsel kan beter worden

ingevroren dan vet voedsel. Zout

zorgt dat het voedsel minder lang in

de vriezer goed blijft.

• Water bevriest, als dit rechtstreeks uit

het vriesvak geconsumeerd wordt,

kan het aan de huid vastvriezen.

• Het is aan te bevelen de invriesdatum

op elk pakje te vermelden, dan kunt u

zien hoe lang het al bewaard is.

6.2 Tips voor het bewaren van

Om de beste resultaten van dit apparaat

te verkrijgen, dient u

• verzeker u ervan dat de commercieel

ingevroren levensmiddelen op

geschikte wijze door de

detailhandelaar werden opgeslagen;

• zorg ervoor dat de ingevroren

levensmiddelen zo snel mogelijk van

www.electrolux.com8de winkel naar uw vriezer gebracht

• het deksel niet vaak te openen of

langer open te laten dan strikt

• Als voedsel eenmaal ontdooid is,

bederft het snel en kan het niet

opnieuw worden ingevroren.

• Bewaar het voedsel niet langer dan

de door de fabrikant aangegeven

7. ONDERHOUD EN REINIGING WAARSCHUWING!

Raadpleeg de hoofdstukken

onderhoudshandeling dan

ook verricht, de stekker uit

het stopcontact trekken.

van het apparaat schoon te

Zorg ervoor dat u het

koelsysteem niet beschadigt.

Het is niet nodig om het

compressorgedeelte schoon

1. Schakel het apparaat uit.

2. Maak het apparaat en toebehoren

regelmatig schoon met warm water

Maak de afsluiting van het deksel

3. Maak het apparaat volledig droog

4. Steek de stekker in het stopcontact.

5. Zet het apparaat aan.

7.2 De vriezer ontdooien

Gebruik nooit scherpe

metalen gereedschappen

om rijp af te schrapen omdat

u hiermee het apparaat kunt

beschadigen. Gebruik geen

mechanische of andere

door de fabrikant zijn

temperatuurstijging tijdens

het ontdooien van de

ingevroren levensmiddelen,

kan de veilige bewaartijd

Ontdooi de vriezer wanneer de rijplaag

een dikte van ongeveer 10-15 mm

De hoeveelheid rijp op de wanden van

het apparaat wordt vergroot door de

hoge mate van vocht in de

buitenomgeving en als het voedsel niet

Het beste moment om de vriezer te

ontdooien is wanneer deze geen of

weinig voedsel bevat.

1. Schakel het apparaat uit.

2. Verwijder al het ingevroren voedsel,

wikkel het in een paar lagen

krantenpapier en leg het op een

3. Laat het deksel open, haal de dop

van de ontdooiwaterafvoer en vang

al het dooiwater op in een bak

NEDERLANDS 9Gebruik een schraper om het ijs snel

4. Na afloop van het ontdooien de

binnenkant grondig droog maken en

5. Zet het apparaat aan.

6. Zet de thermostaatknop op de

maximale koude en laat het apparaat

twee tot drie uur in deze instelling

7. Zet het eerder verwijderde voedsel

terug in het vriesvak.

7.3 Periodes dat het apparaat

voorzorgsmaatregelen als het apparaat

gedurende lange tijd niet gebruikt wordt:

1. Schakel het apparaat uit en trek de

stekker uit het stopcontact.

2. Haal al het voedsel eruit

3. Ontdooi het apparaat en toebehoren

en maak alles schoon

4. Laat het deksel open om

onaangename geurtjes te voorkomen

Als uw apparaat aan blijft

staan, vraag dan iemand om

bewaarde voedsel bederft

als de stroom uitvalt.

8. PROBLEEMOPLOSSING WAARSCHUWING!

Raadpleeg de hoofdstukken

8.1 Problemen oplossen

Probleem Mogelijke oorzaak Oplossing

Het apparaat werkt niet. Het apparaat is uitgescha‐

Zet het apparaat aan.

De stekker zit niet goed in

Steek de stekker goed in

Er staat geen spanning op

Sluit aan op een ander

stopcontact. Neem contact

op met een gekwalificeerd

Het apparaat maakt la‐

Het apparaat is niet stevig

en stabiel geplaatst.

Controleer of het apparaat

Er is een hoorbaar of zicht‐

De kist is kortgeleden aan‐

gezet of de temperatuur in

het apparaat is nog steeds

Zie "Alarm hoge tempera‐

tuur" en neem contact op

met de dichtstbijzijnde

klantenservice als het pro‐

bleem blijft bestaan.

Stroomindicatielampje

Er is een fout opgetreden

in de temperatuurmeting of

het apparaat werkt niet

Neem contact op met de

www.electrolux.com10Probleem Mogelijke oorzaak Oplossing

Het deksel sluit niet volle‐

Het deksel wordt geblok‐

keerd door voedselverpak‐

Rangschik de verpakkin‐

gen op de juiste wijze, zie

de sticker in het apparaat.

Er is te veel rijp. Verwijder de overmatige

Het deksel gaat moeilijk

De pakkingen van het dek‐

sel zijn vies of plakkerig.

Maak de pakkingen van

De klep is geblokkeerd. Controleer de klep.

Het lampje werkt niet. Het lampje is stuk. Zie 'Het lampje vervangen'.

De compressor werkt con‐

De temperatuur is goed in‐

Raadpleeg het hoofdstuk

Er zijn grote hoeveelheden

voedsel tegelijk in de vrie‐

Wacht een paar uur en

controleer dan nogmaals

De omgevingstemperatuur

Zie het typeplaatje voor de

Het voedsel dat in het ap‐

paraat werd geplaatst, was

Laat voedsel afkoelen tot

kamertemperatuur voordat

Het deksel is niet goed ge‐

Controleer of het deksel

goed sluit en dat de pak‐

kingen onbeschadigd en

Er is te veel rijp en ijs. De deksel is niet correct

gesloten of de deurpakking

Zie 'De deur sluiten'.

De dop van de waterafvoer

bevindt zich niet op de juis‐

Plaats de dop voor de wa‐

terafvoer op de juiste ma‐

De temperatuur is goed in‐

Raadpleeg het hoofdstuk

De temperatuur in het ap‐

paraat is te laag/hoog.

De temperatuurknop is niet

Stel een hogere/lagere

De deur is niet goed geslo‐

Zie 'De deur sluiten'.

De temperatuur van het

Laat het product afkoelen

tot kamertemperatuur voor‐

Er worden veel producten

Bewaar minder producten

NEDERLANDS 11Probleem Mogelijke oorzaak Oplossing

De dikte van de rijp is meer

Ontdooi het apparaat.

De deur is te vaak geo‐

Open de deur alleen als

In te vriezen producten zijn

te dicht bij elkaar ge‐

Zorg ervoor dat er koude

luchtcirculatie in het appa‐

Als het apparaat nog steeds niet naar

behoren werkt na uitvoeren van de

bovenstaande controles, neem dan

contact op met de dichtstbijzijnde

Om snel geholpen te kunnen worden is

het van belang dat u het model en

serienummer van uw apparaat doorgeeft.

Deze kunt u vinden op het garantiebewijs

of op het typeplaatje aan de rechterkant

aan de buitenkant van het apparaat

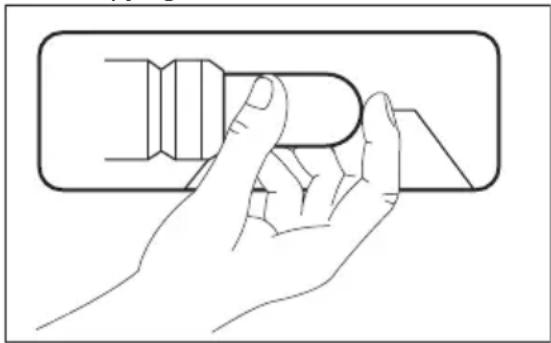

8.3 Het lampje vervangen

Verwijder de afdekking van

het lampje op het moment

van vervangen niet Laat de

vriezer niet werken als de

afdekking van het lampje

beschadigd is of ontbreekt.

1. Trek de stekker uit het stopcontact.

2. Vervang het kapotte lampje door een

nieuw lampje met hetzelfde

vermogen dat speciaal bedoeld is

voor huishoudelijke apparaten (het

maximumvermogen is vermeld op de

afdekking van het lampje).

3. Steek de stekker in het stopcontact.

4. Open het deksel Controleer of het

lampje gaat branden.

9. MONTAGE WAARSCHUWING!

Raadpleeg de hoofdstukken

apparaat met een slot of een

vergrendeling op het deksel

afvoert, moet u ervoor

zorgen dat dit onklaar wordt

gemaakt om te voorkomen

dat kleine kinderen erin

Het apparaat moet geïnstalleerd worden

op een droge, goed geventileerde plaats

binnen waar de omgevingstemperatuur

overeenkomt met de klimaatklasse die

vermeld is op het typeplaatje van het

Omgevingstemperatuur

SN +10°C tot + 32°C N +16°C tot + 32°C ST +16°C tot + 38°C

www.electrolux.com12Kli‐ maat‐klasseOmgevingstemperatuurT +16°C tot + 43°CBij bepaalde modeltypeskunnen er functioneleproblemen ontstaan als dezetemperaturen niet wordengerespecteerd. De juistewerking van het apparaatkan enkel gegarandeerdworden als het opgegeventemperatuurbereik wordtgerespecteerd. Als u vragenhebt m.b.t. demontagelocatie van hetapparaat, raadpleeg dan dedealer, uw klantenservice ofde dichtstbijzijndetechnische dienstDe stekker van het apparaatmoet na installatietoegankelijk zijn 9.2 Aansluiting op het

elektriciteitsnet • Zorg er vóór het aansluiten voor dathet voltage en de frequentie op hettypeplaatje overeenkomen met destroomtoevoer in uw huis.• Dit apparaat moet wordenaangesloten op een geaardstopcontact. De netsnoerstekker isvoorzien van een contact voor dit doelAls het stopcontact niet geaard is,sluit het apparaat dan aan op eenafzonderlijk aardepunt, inovereenstemming met de geldenderegels, raadpleeg hiervoor eengekwalificeerd elektricien• De fabrikant kan niet aansprakelijkgesteld worden als bovenstaandeveiligheidsvoorschriften nietopgevolgd worden.• Dit apparaat voldoet aan de EEG-richtlijnen. 9.3 Ventilatievereisten De luchtcirculatie achter het apparaatmoet voldoende zijn.1. Plaats de vriezer in horizontalepositie op een stevig oppervlak Dekist moet op alle vier de voetjesstaan2. Zorg ervoor dat de ruimte tussen hetapparaat en de achterwand 5 cm is3. Zorg ervoor dat de ruimte tussen hetapparaat en de zijkanten 5 cm is 10. GELUIDEN Tijdens normaal gebruik hoort u geluiden (compressor, koelmiddelcirculatie). BRRR!HISSS! CLICK!

Maximale bewaartijd bij stroomuitval Uur 32

www.electrolux.com14Spanning Volt 230 - 240

De technische gegevens staan op het

typeplaatje aan de buitenkant van het

apparaat en op het energielabel.

12. MILIEUBESCHERMING Recycle de materialen met het symbool

. Gooi de verpakking in een geschikte

verzamelcontainer om het te recyclen.

Help om het milieu en de

volksgezondheid te beschermen en

recycle het afval van elektrische en

elektronische apparaten. Gooi apparaten

gemarkeerd met het symbool niet weg

met het huishoudelijk afval. Breng het

product naar het milieustation bij u in de

buurt of neem contact op met de
