MANUAL DE UTILIZADOR Photo Frame M10 ENERGY SISTEM

CUIDADO Y MANTENIMIENTO

FUNCIONAMIENTO DE LA GARANTÍA

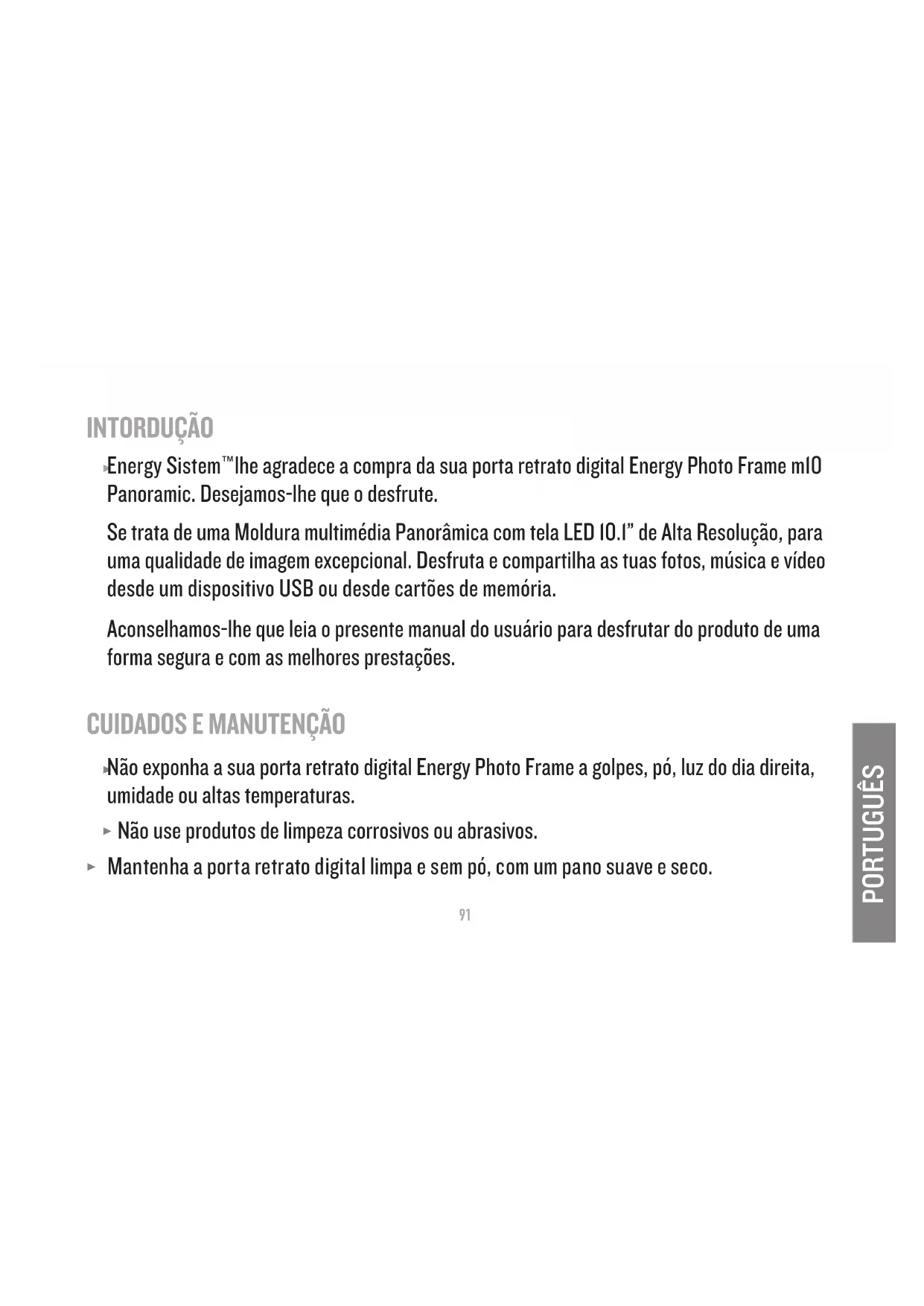

lhe agradece a compra da sua porta retrato digital Energy Photo Frame m10 Panoramic. Desejamos-lhe que o desfrute. Se trata de uma Moldura multimédia Panorâmica com tela LED 10.1” de Alta Resolução, para uma qualidade de imagem excepcional. Desfruta e compartilha as tuas fotos, música e vídeo desde um dispositivo USB ou desde cartões de memória. Aconselhamos-lhe que leia o presente manual do usuário para desfrutar do produto de uma forma segura e com as melhores prestações.

CUIDADOS E MANUTENÇÃO

Não exponha a sua porta retrato digital Energy Photo Frame a golpes, pó, luz do dia direita, umidade ou altas temperaturas. ≥ Não use produtos de limpeza corrosivos ou abrasivos. ≥ Mantenha a porta retrato digital limpa e sem pó, com um pano suave e seco.92 ≥ Realize a limpeza da porta retrato digital enquanto está desligada da corrente elétrica. ≥ Não intente desligar a porta retrato digital. Qualquer reparação deve fazer-la exclusivamen- te o pessoal qualificado de Energy Sistem Soyntec S.A.

Tela Panorâmica 10.1” Alta Resolução retro-iluminada por LED. ≥ Resolução 1024x600 pixels, 200cd / m2, 450:1. ≥ Reproduz fotos JPEG / BMP da maioria das câmaras de fotos digitais com máxima reso- lução de 8176x8176 níveis. ≥ Reproduz áudio em formato: MP3, WMA y WAV. ≥ Reproduz vídeo em formato: MPEG1/2/4, AVI (Divx e Xvid) y M-JPEG. ≥ Compatível com cartões de memória MMC / SDHC / SDXC (até 64 Gb). ≥ Conexão USB para visualizar arquivos multimédia desde um pendrive (função USB HOST e até 64 Gb).93 POrTUGUÊS ≥ Alto-falante integrado 1W. ≥ Selecção de foto mediante miniaturas na tela e inicio de Slide Show desde a foto seleccio- nada. ≥ Slide Show com 6 diferentes intervalos de tempo (5/15/30 seg., 1/5/15 min.). ≥ 4 modos de reprodução de música e 3 modos para fotos e vídeo. ≥ 11 efeitos de transição entre fotos em Slide Show. ≥ Função de calendário com fotos em Slide Show, relógio e alarme / despertador. ≥ Função Auto On/Off para poupança de energia. ≥ Fixação da imagem automático. ≥ Fixação de luminosidade, contraste e saturação. ≥ Rotação da imagem: 90º, 180º y 270º. ≥ Selecção de 6 níveis de zoom. ≥ Função explorador de arquivos. ≥ Indicação de dados de cada arquivo.94 ≥ Comando à distância em formato slim com todas as funções. ≥ Idiomas interface de usuário / Idiomas menu OSD: espanhol, francês, italiano, inglês, alemão, português, checo. ≥ Adaptador de corrente AC/DC (Europlug). Entrada 100-240V; Saída 5V /1.5A; 50 / 60Hz.

Moldura digital Energy Photo Frame m10 Panoramic. ≥ Manual do usuário. ≥ Controle remoto. ≥ Adaptador de alimentação AC/DC (Europlug).95 POrTUGUÊS

voltar ao menu anterior/Sair da leitura

Executar a opção escolhida no menu / mudar o modo de visualização de imagem / ler, parar ou reiniciar os arquivos de áudio ou vídeo / entrar a pasta actual.

mostrar imagem anterior ou posterior / deslocar-se com o zoom na imagem / modificar o valor nas opções de menu de configuração / deslocar-se nos menus.

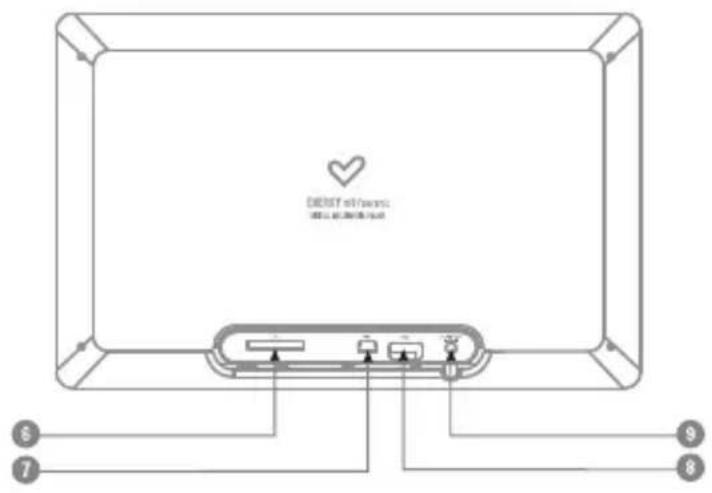

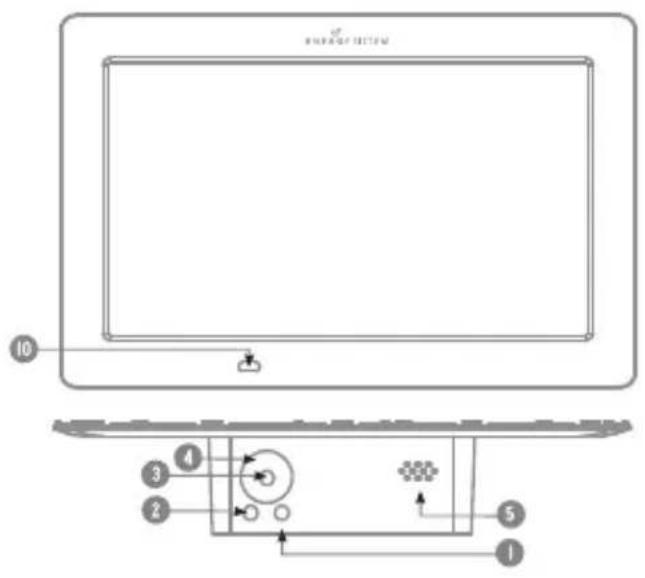

Altifalante integrado.

Leitor de cartões de memória SDHC/SDXC/ MMC.

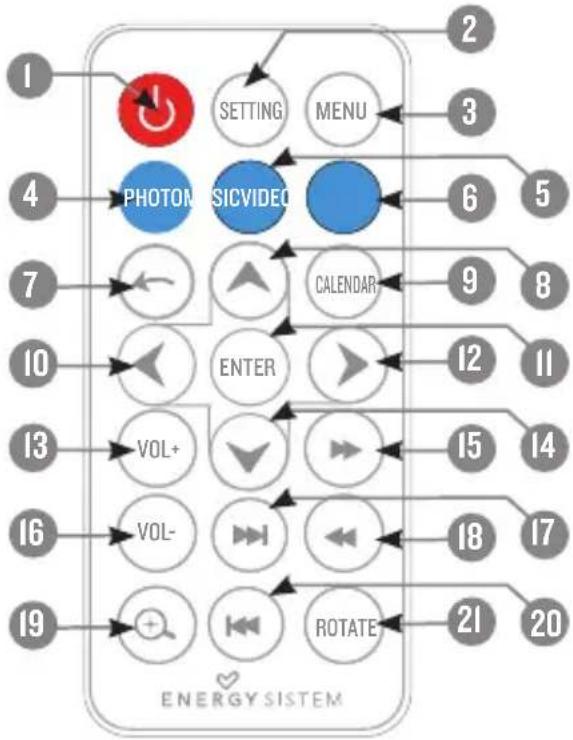

2. SETTING: Acesas ao menu de configuração.

3. MENU: Desde a reprodução de áudio ou vídeo volte ao menu principal.

6. VIDEO: Acesas ao menu de visualização de vídeos.

7. RETURN: Volta à tela ou ao menu anterior.

8. UP: Monte uma posição no menu /Monte a vista actual até arriba depois de fazer zoom na

9. CALENDAR: Acesas à opção de calendário / Muda entre as distintas opções de calendário.

10. LEFT: Diminui os valores de uma configuração / Move a vista actual até a esquerda quando

faça zoom na imagem.

11. ENTER: Aceita uma opção no menu / Navegue nas pastas / Musa o modo de visualização /

Reproduz ou para um arquivo.99 POrTUGUÊS

12. RIGHT: Aumenta os valores de uma configuração / Mova a vista actual até a direita depois

de fazer zoom sobre uma imagem.

13. VOL+: Monte o volume.

14. DOWN: Baixa uma posição no menu / Mova vista actual até abaixo depois de fazer zoom

15. FAST FORWARD: Activa a leitura rápida ou avanço rápido de uma canção ou de vídeo.

16. VOL-: Diminui o volume

17. NEXT: Mostra a imagem ou canção seguinte.

18. REWIND: Retroceda até o princípio de uma canção ou do vídeo.

19. ZOOM: Realiza uma ama ampliação da imagem actual (até 6 níveis).

20. PREVIOUS: Mostra a imagem ou canção anterior.

21. ROTATE: Volte a imagem actual 90º, 180º ou 270º.100

MENÚ PRINCIPAL PHOTO. MUSIC. VIDEO. CALENDAR. FILE EXPLORER. SETTINGS.101 POrTUGUÊS CARREGAMENTO A sua Moldura digital Energy™ Photo Frame m10 Panoramic se carrega através do adaptador de corrente AC/DC 5V/1,5A incluído. Primeiro conecte o cabo na moldura digital e depois ligue- lo à tomada de corrente. O controle remoto será carregado com uma pilha tipo botão CR2025 3V facilmente substituível, remova a tampa do controle remoto. Importante: Se não quer utilizar a moldura digital durante vários dias aconselhamos-lhe de desligar o adaptador de corrente da tomada.

Para ligar a sua moldura digital Energy™ Photo Frame m10 Panoramic, ligue a moldura na tomada com o adaptador de corrente fornecido. Para desligá-lo ou voltar a ligá-lo, aperte o botão ON/OFF situado na parte traseira da moldura, ou aperte o botão ON/OFF do controle remoto.102 VISUALIZAÇÃO DAS IMAGENS (PHOTO) Pode utilizar 4 modos de visualização: “Presentação”, “Presentação + Musica”, “Modo exploração” e “Miniatura”. APRESENTAÇÃO É a opção activada por defeito (se activa de forma automática quando insira um cartão SD ou uma chave que inclui fotos) e faz uma apresentação automática de imagens (slide show) de tela cheia. Também pode activar este modo desde a apresentação de miniaturas, apertando o botão ENTER.

APRESENTAÇÃO + MUSICA

Desde o menu de configuração de fotografias pode activar ou desactivar a leitura de música escolhendo “Ativar” ou “Desativar” na secção “Música”.

Para mudar o modo de visualização a “EXPLORAÇÃO”, aperte o botão ENTER durante a103 POrTUGUÊS apresentação e mude as fotografias de forma manual, aperte os botões PREVIOUS ou NEXT. Neste modo de visualização, pode voltar e fazer zoom na imagem mostrada com os botões “ROTATE” e “ZOOM”. MINIATURA A moldura digital mostrará as imagens de miniatura carregadas desde o dispositivo de memória (chave USB ou cartão de memória). Pode mover-se por esta vista de imagens com os botões PREVIOUS e NEXT. Importante: Não deixe mais de um dia inteiro a mesma imagem fixa já que corre o risco de danar a tela LED. É recomendável mudar uma ou dois vezes no dia, ou melhor utilizar a apresentação com intervalos de tempo muito altos. ZOOM Aperte o botão ZOOM do controle remoto, para ampliar a imagem actual. O sistema dispõe de até 6 níveis de zoom para poder visualizar qualquer detalhe de fotografia. Apertando sobre os botões ACIMA, ABAIXO, ESQUERDA e DIREITA do controle remoto ou da moldura é possível104 mostrar distintas zonas da imagem dependendo do interesse. ROTAÇÃO Aperte o botão ROTATE no controle remoto para voltar a imagem 90º, 180º e 270º em sentido horário. As seguintes imagens terem de novo a orientação normal da imagem. MUSICA (MUSIC) Pode aceder a esta função directamente desde o menu principal da sua moldura Energy™ Photo Frame m10 Panoramic, seleccione a opção “MUSICA” ou aperte o botão MUSIC desde o controle remoto. A moldura digital mostrará uma lista de arquivos de áudio carregados desde o dispositivo de memória (chave USB ou cartão de memória). Pode mover-se por esta lista utilizando os botões UP e DOWN, e seleccionar / ler o arquivo desejado com ENTER. VIDEO Pode aceder a esta função desde o menu principal da sua moldura digital Energy™ Photo Frame m10 Panoramic, seleccionando a opção “VIDEO” ou apertando o botão VIDEO desde o105 POrTUGUÊS controle remoto. A moldura digital mostrará uma lista de arquivos de vídeo carregados desde o dispositivo de memória (pendrive ou cartão de memória). Pode mover-se por esta lista utilizando os botões UP e DOWN, e seleccionar / ler o arquivo desejado com ENTER. CALENDÁRIO (CALENDAR) Pode aceder a esta função desde o menu principal da sua moldura digital Energy™ Photo Frame m10 Panoramic, seleccionando a opção “CALENDARIO” ou apertando o botão CALENDAR desde o controle remoto. Pode alterar entre o calendário mensal, data e hora ou o relógio analógico, apertando o botão ENTER desde o controle remoto. Ao mostrar o calendário e a data, também aparece uma apresentação das imagens carregadas desde a memória. EXPLORADOR DE ARQUIVOS (FILE EXPLORER) Pode aceder a esta função desde o menu principal da sua moldura digital Energy™ Photo Frame m10 Panoramic, seleccionando a opção “ARQUIVO”. Com esta função pode explorar as pastas e os arquivos multimédia armazenados no dispositivo de memória (chave USB ou106 cartão de memória) e visualizar arquivos desejados.

COPIAR OU ELIMINAR UM ARQUIVO

Desde a lista dos arquivos nas opções PHOTO / VIDEO / MUSIC / FILE EXPLORER, se você aperta a seta da DIREITA, você pode seleccionar as opções de copiar um arquivo (a memória interna da moldura digital) e fechar um arquivo. OPÇÕES DE CONFIGURAÇÃO (SETTINGS) Para modificar as opções do sistema pode seleccionar a opção “SETTINGS” desde o menu principal.

CONFIGURAÇÃO DE FOTO

≥ Modo de tela: Apresentação, Miniaturas, Modo exploração. ≥ Musica (de fundo): Activar ou desactivar, permite seleccionar se queremos a reprodução de música com imagens.107 POrTUGUÊS ≥ Dimensão da imagem:

• Fixação automática: As imagens mostram a tela com as proporções originais.

• Óptima: As imagens são optimizadas a toda a tela com as proporções originais e a resolução de tela.

• Tela cheia. A imagens se expande horizontalmente para ajustar-se a toda a tela. ≥ Duração diap.: Desde esta opção é possível seleccionar o tempo no qual será mostrada cada fotografia no modo de apresentação antes de mudar à seguinte imagem. Pode selec- cionar 5/15/30 segundos ou 1/5/15 minutos. ≥ Slideshow repeat: Pode escolher entre “Repetir”, “Uma Vez”. ≥ Efeito de transição: Esta opção permite seleccionar o tipo de efeito desejado para realizar a transição entre as imagens durante o slide show. Existem 10 efeitos disponíveis na memó- ria do sistema. Além disso, é possível alterar entre todos em cada transição, seleccione a opção “Aleatório”.108 CONFIGURAÇÃO DE CALENDáRIO: ≥ Fixação de data: Permite fixar a data actual. ≥ Modo relógio: Permite seleccionar formato 12h ou 24h. ≥ Fixação de Hora: Permite fixar a hora actual. ≥ Configuração de alarme: Permite activar ou desactivar a função de Alarme. ≥ Hora Alarme: Esta opção permite configurar a hora de alarme. ≥ Toque de Alarme: Esta opção permite seleccionar o som para reproduzir a Alarme. ≥ Frequência da Alarme: Uma vez, Cada dia, de Segunda-feira a sexta-feira e domingos.

CONFIGURAÇÃO DE VÍDEO

≥ Modo de tela: Esta opção permite seleccionar o modo de leitura dos arquivos de vídeo entre 2 opções:

• Normal: A imagem tem as dimensões originais.

• Tela cheia: A imagem expande-se horizontalmente para se ajustar à tela e não deixar espaços.109 POrTUGUÊS ≥ Modo de reprodução: Pode seleccionar o modo (ordem) de leitura entre “Repetir”, “Aleatório” e “Uma vez”.

CONFIGURAÇÃO DE MÚSICA

≥ Modo de reprodução: Pode seleccionar o modo (ordem) de leitura entre “Repetir”, “Alea- tório”, “Uma vez” e “Repetir uma vez”. ≥ Mostrar espectro: Esta opção permite activar ou desactivar a projecção de espectro durante a reprodução.

CONFIGURAÇÃO DE CALENDÁRIO

≥ Modo de visualização: Calendário mensal, calendário diário e relógio analógico. ≥ Formato de data: Dispõe de 3 formatos de data para configurar o seu calendário. ≥ Data: Esta opção permite configurar o sistema com a data desejada. ≥ Modo de relógio: Esta opção permite ajustar o formato de hora entre 12 horas e 24 horas. ≥ Hora: Esta opção permite configurar o sistema com na hora desejada.110 ≥ Estado do alarme/ Hora do alarme/ Freqüência do alarme: Estas 3 opções permitem ligar e desligar o alarme, configurar alarmes entre os 4 modos: Uma vez, Cada dia, de segun- da a sexta feria e fim de semana.

CONFIGURAÇÃO DE CALENDÁRIO

≥ Idioma: Mostra os idiomas disponíveis para mostrar a informação dos menus e permite seleccionar isso que desejamos. ≥ Luminosidade: Para ajustar os valores de luminosidade da tela. ≥ Contraste: Para ajustar os valores de contraste da tela. ≥ Saturação: Para ajustar os valores de saturação da tela. ≥ Ligar: Esta opção permite activar/desactivar a conexão automática. ≥ Hora auto-ligamento: Permite seleccionar a hora de ligação automática. ≥ Desligar: Esta opção Permite activar/desactivar a desligação automática. ≥ Hora auto-desligamento: Permite seleccionar a hora de desligamento automático. ≥ Frequência: Permite fixar os dias de activação do ligado/desligado automático.111 POrTUGUÊS ≥ Volume: Permite configurar o volume por padrão ≥ Por padrão: Permite restaurar a configuração original do sistema, eliminando todos os ajustes. ≥ Versão: Indica a versão da última actualização. ≥ Act. Sistema: Permite actualizar o sistema operativo da moldura desde um arquivo compa- tível inserido com cartões SD ou com chave USB. USB HOST Com sua moldura digital Energy™ Photo Frame m10 Panoramic, além de mostrar os seus arquivos multimédia registados nos seus cartões de memória tipo SDHC/SDXC/MMC, também poderá lê-los desde uma memória USB, como uma chave USB. Ligue a chave USB à entrada USB HOST situada na parte traseira da moldura digital e o sistema reconhecerá os arquivos compatíveis da sua memória. Importante: não extrair o dispositivo da memória durante o funcionamento para evitar perdas de dados.112

SOLUÇÃO DE PROBLEMAS

Por quê não posso visualizar os meus arquivos de imagens. JPG? Muitas câmaras digitais e programas de edição de dados ocultos nos ficheiros. JPG (metadados). Estes dados podem fazer que a sua moldura digital não carregue as imagens. Prova eliminá-los registando a imagem com outro nome. O cartão de memória ainda não foi reconhecido. Assegure-se que la tarjeta de memoria está insertada en la dirección correcta y hasta el fondo. Recorda também que a moldura digital só é compatível com cartões SDHC/SDXC/MMC.113 POrTUGUÊS GARANTIA

Energy Sistem Soyntec SA é responsável por qualquer falta de conformidade que exista no momento em que as mercadorias foram adquiridas durante um período de 36 meses. As baterias estão excluídas da garantia de 36 meses, tendo um período de garantia de 12 meses. Esta garantia cobre defeitos de fabricação ou materiais. Esta garantia não cobre qualquer defeito do produto devido a acidentes, mau uso ou alteração feita por uma pessoa não au- torizada. A garantia especial de 36 meses é válida para a União Europeia. Para outros países, consulte a sua legislação específica ou o seu distribuidor local.114

PROCEDIMENTO DE GARANTIA

1. Visite a seção de Suporte em http://support.energysistem.com e selecione o seu produto

para ver as FAQ (Perguntas frequentes), manuais, drivers e atualizações disponíveis. É muito provável que a solução para seu problema já tenha sido publicada. Você pode verificar a disponibilidade do manual do usuário no seu idioma em http://www.energysistem.com/pt-pt/support/manuals

2. Alternativamente, você pode preferir entrar em contato com o distribuidor aonde foi

adquirido o produto, apresentando o recibo de compra ou fatura. Importante: Esta garantia não cobre qualquer dano ou perda de quaisquer dados armazenados na memória do produto, o Serviço Técnico de Energy Sistem não assumirá qualquer perda das informações citadas, é recomendável fazer um backup de seus dados e remover quaisquer dados ou informações pessoais da memória interna antes de enviar o produto, ou enviar apenas com o conteúdo original de fábrica. As especificações estão sujeitas a alterações sem aviso prévio. Marcas Registradas: Todas as empresas, marcas e nomes de produtos são marcas comerciais115 POrTUGUÊS ou registradas de suas respectivas empresas. © 2014 por Energy Sistem Soyntec S.A. Todos os direitos reservados .116

DECLARAÇÃO DE CONFORMIDADE

Nome do Fabricante: Energy Sistem Soyntec S.A. 01/01/2014 Endereço: Pol. Ind. Finestrat, C/. Calpe, 1 - 03509, Finestrat Alicante (Espanha) Tel: 902 388 388 Fax: 902 119 034 NIF: A53107488 Declaramos sob nossa exclusiva responsabilidade que o produto: Energy Sistem

Porta Retrato Digital Energy Photo Frame m10 Panoramic País de fabricação: Chine117 POrTUGUÊS Está em conformidade com as normas e padrões essenciais da Directiva 2004/108/CE do Parlamento Europeu e do Conselho de 15 de dezembro de 2004. Este símbolo no produto ou nas instruções significa que seus aparelhos elétricos e eletrônicos devem no final da vida útil serem reciclados separadamente do lixo doméstico. Existem sistemas de recolha de reciclagem. Para mais informações, entre em contato autoridade local ou revendedor onde adquiriu o produto.120
