MANUAL DE UTILIZADOR KSEIR70 SMEG
A limpeza exterior do exaustor é feita com
um pano húmido com álcool desnaturado e
com um pouco de detergente líquido neutro.
Evitar o uso de produtos que contenham
substâncias abrasivas.
A não observância das normas de limpeza
do aparelho e de substituição e limpeza dos
filtros pode originar incêndios.
Recomendamos seguir atentamente as
instrucções e os avisos.
Substituição das lâmpadas
— Desligar o aparelho da ficha.
— Substituir as lâmpadas fundidas utilizando
exclusivamente lâmpadas normais (oliva)
— Se notar defeitos na iluminação, antes de
chamar o Serviço de Assistência Técnica
verificar se as lâmpadas se encontram
O aparelho está conforme às disposições
da CE 87/308 EWG sobre perturbações
Instruçoes para montagem e utilizaçao do Exaustor de Fumos.
autoridades competentes.
autoridades competentes.
21Para abrir a grelha
Deslocar as patilhas para dentro (fig. 1)
Para tirar a grelha, fazer deslizar um dos
lados para diante e pressionar ligeiramente
—Apertar o botão S e puxar para a frente
a porta (desenganchàla antes de um
lado e depois do outro) (fig. 1).
Existem duas possibilidades:
O ar é expulso para o exterior com o auxílio
de um tubo de 100 mm. que se adapta ao
A alavanca G deve coincidir com a posição
Atenção: neste caso, se o exaustor estiver
equipado com um filtro a carvão, é preciso
O ar é filtrado através de um filtro de carvão
e volta à sala para manter a circulação.
Este modelo só é usado quando não há
outra alternativa (Saída para o exterior por
Para usar a versão filtrante: Girar a alavan-
ca G para a posição 'F' (fig. 2).
Se o exaustor não tiver filtro, pedi-lo aos
nossos serviços técnicos especificando o
Montagem do filtro de carvão:
Coincidir o índice E com a seta D (fig. 2) e
rodá-lo no sentido dos ponteiros do relógio
O aparelho deverá ser instalado a uma
distância de 65cm encima do forno ou da
placa eléctrica, ou a pelo menos 75cm no
caso de fogões ou placas a gás ou mistas.
Na versão aspirante, o tubo de saída deve
ter um diâmetro de 100 ou 120 mm conforme
Nas partes horizontais, o tubo deverá estar
ligeiramente inclinado (10% aproxima-
damente) para cima, para facilitar a
canalização dos vapores para o exterior.
Antes de proceder a qualquer operação,
desligar o aparelho e verificar se a tensão na
rede corresponde à indicada na placa das
características que se encontra no interior
O exaustor vem equipado com uma ficha de
corrente regulamentar.
É apenas necessário introduzi-la na tomada
que deverá estar conforme às disposições
Se o aparelho não estiver dotado de uma
ficha, deverá aplicar em conformidade com
as normas uma ficha ou um interruptor de
polaridade dupla que tenha uma separação
entre contactos nunca menor a 3mm.
O fabricante não assume qualquer responsa-
bilidade pela não observância das regras
Fixação do painel frontal
Fixar o painel em madeira N com 6 parafu-
sos U fornecidos de 2,9x16 (fig. 1). Para
facilitar esta operação desmontar a porti-
Para que o exaustor fique suspenso
Fazer a abertura sobre o fundo (Fig. 6) não
considerando a espessura do painel em
Na versão a evacuação externa, efectue um
furo de Ø 115 mm (com tubos de Ø100mm)
ou um furo de Ø135mm (com tubos de Ø
120mm) no fundo e no tecto do móvel pênsil
para permitir a passagem do tubo de des-
Colocar no interior suspenso 4 parafusos
M4,2x35 fornecidos por nós (fig. 7) e
aparafusá-los no tecto do exaustor.
No caso em que a suspensão fosse mais
funda que o exaustor, aplicar na parte pos-
terior da mesma o distanciador P com 2
parafusos T 3,5x9,5 fornecidos por nós
Este particular é reversível para cobrir um
O Exaustor tem várias velocidades.
—Para um melhor rendimento utilizar as
velocidades mais baixas para uma
situação normal e as velocidades mais
altas para casos como seja fortes cheiros
(grelhados, muito vapor, etc....).
—Para conseguir uma maior rendimento,
ponha o exaustor em funcionamento
antes de começar a cozinhar e deixá-lo a
funcionar pelo menos 10 minutos depois
de acabar a cozedura.
Em casa de Exaustor filtrante (sem saída de
ar) para o exterior , deve ter em conta que o
ar que circula na sala é preciso para o
Exaustor, deve portanto ter cuidado com
aquecimentos a gás, lanha, vapores, etc...)
que também precisam do mesmo ar para a
sua combustão, para o funcionamento
correcto e sem perigo o ar ambiente não
deve ultrapassa 0,04 mbar, aconselhamos
ter uma janela ou porta semi abertas ou
outros meios técnicos.
É severamente proibido fazer chama debaixo
de Exaustor, sejam quais forem os alimentos.
Pôr sempre em cima da chama (frigideira,
O emprego de chama livre, pode provocar
incêndio, é preciso evitar isto a todo o custo.
Controlar sempre as frituras afim de evitar o
aquecimento excessivo.
O Exaustor não deve ser colocado junto a
condutas de combustão (radiadores,
caldeiras, etc....).
Todos estes conselhos sobre evacuação de
fumos respeitam a dados fornecidos pelas
autoridades competentes.
Declinamos toda a responsabilidade em caso
de maus tratos ou de fogo provocado no
aparelho se não forem respeitadas as
instrucções atrás ditas.
Conselhos para Instalação e
utilização do Exaustor
O uso constante a bom funcionamento do
aparelho tirando assim todo o rendimento.
O melhor rendimento é do Exaustor aspirante
aconselhamos o uso desta versão sempre
Para de obter bons resultados os tubos de
saída para evacuação dos fumos deverão
ser curtos e com poucas curvas.
Para eliminar a dispersão do calor durante o
inverno, pode usar-se o aparelho na versão
reciclagem (filtrante).
Desligar o aparelho da rede eléctrica antes
de efectuar qualquer operação de
Tem como função reter as partículas de
gordura em suspensão.
Temos 3 tipos de filtros:
Filtro de fibra sintética lavavél de 15 em
15 dias, em água morna e detergente, não
se deve torcer, passe por água limpa e
Filtro de papel especial (não lavável),
espessura 1 mm., deve ser mudado quando
as bandas rosas em diagonal forem visíveis
Filtro em chapa de alumínio, deverá ser
lavado de 30 em 30 dias com detergente.
Para tirar o filtro M, abra a grelha, tire os
bloqueios L e retire-o (Fig. 5).
Quando limpar o filtro de gorduras lave
também a grelha com água morna e
detergente bio-degradável.
O seu objectivo é dissipar os odores de
comida enquanto se cozinha.
Deve substituir-se de 4 em 4 meses.
Não pode ser lavado.
Para removê-lo, girar no sentido contrário
aos ponteiros de relógio até desprender.

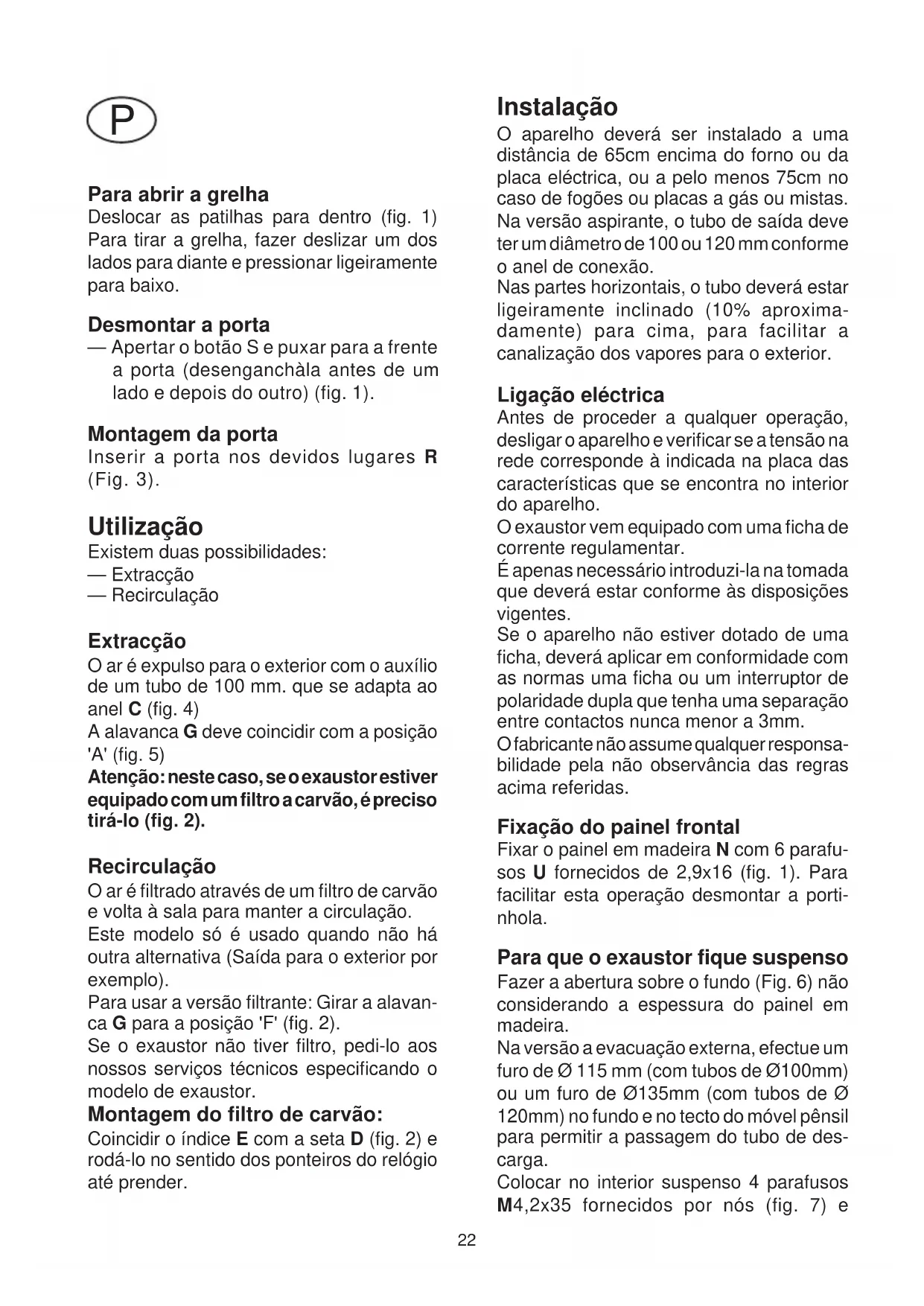

22Para abrir a grelha
Deslocar as patilhas para dentro (fig. 1)
Para tirar a grelha, fazer deslizar um dos
lados para diante e pressionar ligeiramente
—Apertar o botão S e puxar para a frente
a porta (desenganchàla antes de um
lado e depois do outro) (fig. 1).
Existem duas possibilidades:
O ar é expulso para o exterior com o auxílio
de um tubo de 100 mm. que se adapta ao
A alavanca G deve coincidir com a posição
Atenção: neste caso, se o exaustor estiver
equipado com um filtro a carvão, é preciso
O ar é filtrado através de um filtro de carvão
e volta à sala para manter a circulação.
Este modelo só é usado quando não há
outra alternativa (Saída para o exterior por
Para usar a versão filtrante: Girar a alavan-
ca G para a posição 'F' (fig. 2).
Se o exaustor não tiver filtro, pedi-lo aos
nossos serviços técnicos especificando o
Montagem do filtro de carvão:
Coincidir o índice E com a seta D (fig. 2) e
rodá-lo no sentido dos ponteiros do relógio
O aparelho deverá ser instalado a uma
distância de 65cm encima do forno ou da
placa eléctrica, ou a pelo menos 75cm no
caso de fogões ou placas a gás ou mistas.
Na versão aspirante, o tubo de saída deve
ter um diâmetro de 100 ou 120 mm conforme
Nas partes horizontais, o tubo deverá estar
ligeiramente inclinado (10% aproxima-
damente) para cima, para facilitar a
canalização dos vapores para o exterior.
Antes de proceder a qualquer operação,
desligar o aparelho e verificar se a tensão na
rede corresponde à indicada na placa das
características que se encontra no interior
O exaustor vem equipado com uma ficha de
corrente regulamentar.
É apenas necessário introduzi-la na tomada
que deverá estar conforme às disposições
Se o aparelho não estiver dotado de uma
ficha, deverá aplicar em conformidade com
as normas uma ficha ou um interruptor de
polaridade dupla que tenha uma separação
entre contactos nunca menor a 3mm.
O fabricante não assume qualquer responsa-
bilidade pela não observância das regras
Fixação do painel frontal
Fixar o painel em madeira N com 6 parafu-
sos U fornecidos de 2,9x16 (fig. 1). Para
facilitar esta operação desmontar a porti-
Para que o exaustor fique suspenso
Fazer a abertura sobre o fundo (Fig. 6) não
considerando a espessura do painel em
Na versão a evacuação externa, efectue um
furo de Ø 115 mm (com tubos de Ø100mm)
ou um furo de Ø135mm (com tubos de Ø
120mm) no fundo e no tecto do móvel pênsil
para permitir a passagem do tubo de des-
Colocar no interior suspenso 4 parafusos
M4,2x35 fornecidos por nós (fig. 7) e
aparafusá-los no tecto do exaustor.
No caso em que a suspensão fosse mais
funda que o exaustor, aplicar na parte pos-
terior da mesma o distanciador P com 2
parafusos T 3,5x9,5 fornecidos por nós
Este particular é reversível para cobrir um
O Exaustor tem várias velocidades.
—Para um melhor rendimento utilizar as
velocidades mais baixas para uma
situação normal e as velocidades mais
altas para casos como seja fortes cheiros
(grelhados, muito vapor, etc....).
—Para conseguir uma maior rendimento,
ponha o exaustor em funcionamento
antes de começar a cozinhar e deixá-lo a
funcionar pelo menos 10 minutos depois
de acabar a cozedura.
Em casa de Exaustor filtrante (sem saída de
ar) para o exterior , deve ter em conta que o
ar que circula na sala é preciso para o
Exaustor, deve portanto ter cuidado com
aquecimentos a gás, lanha, vapores, etc...)
que também precisam do mesmo ar para a
sua combustão, para o funcionamento
correcto e sem perigo o ar ambiente não
deve ultrapassa 0,04 mbar, aconselhamos
ter uma janela ou porta semi abertas ou
outros meios técnicos.
É severamente proibido fazer chama debaixo
de Exaustor, sejam quais forem os alimentos.
Pôr sempre em cima da chama (frigideira,
O emprego de chama livre, pode provocar
incêndio, é preciso evitar isto a todo o custo.
Controlar sempre as frituras afim de evitar o
aquecimento excessivo.
O Exaustor não deve ser colocado junto a
condutas de combustão (radiadores,
caldeiras, etc....).
Todos estes conselhos sobre evacuação de
fumos respeitam a dados fornecidos pelas
autoridades competentes.
Declinamos toda a responsabilidade em caso
de maus tratos ou de fogo provocado no
aparelho se não forem respeitadas as
instrucções atrás ditas.
Conselhos para Instalação e
utilização do Exaustor
O uso constante a bom funcionamento do
aparelho tirando assim todo o rendimento.
O melhor rendimento é do Exaustor aspirante
aconselhamos o uso desta versão sempre
Para de obter bons resultados os tubos de
saída para evacuação dos fumos deverão
ser curtos e com poucas curvas.
Para eliminar a dispersão do calor durante o
inverno, pode usar-se o aparelho na versão
reciclagem (filtrante).
Desligar o aparelho da rede eléctrica antes
de efectuar qualquer operação de
Tem como função reter as partículas de
gordura em suspensão.
Temos 3 tipos de filtros:
Filtro de fibra sintética lavavél de 15 em
15 dias, em água morna e detergente, não
se deve torcer, passe por água limpa e
Filtro de papel especial (não lavável),
espessura 1 mm., deve ser mudado quando
as bandas rosas em diagonal forem visíveis
Filtro em chapa de alumínio, deverá ser
lavado de 30 em 30 dias com detergente.
Para tirar o filtro M, abra a grelha, tire os
bloqueios L e retire-o (Fig. 5).
Quando limpar o filtro de gorduras lave
também a grelha com água morna e
detergente bio-degradável.
O seu objectivo é dissipar os odores de
comida enquanto se cozinha.
Deve substituir-se de 4 em 4 meses.
Não pode ser lavado.
Para removê-lo, girar no sentido contrário
aos ponteiros de relógio até desprender.
A limpeza exterior do exaustor é feita com
um pano húmido com álcool desnaturado e
com um pouco de detergente líquido neutro.
Evitar o uso de produtos que contenham
substâncias abrasivas.
A não observância das normas de limpeza
do aparelho e de substituição e limpeza dos
filtros pode originar incêndios.
Recomendamos seguir atentamente as
instrucções e os avisos.
Substituição das lâmpadas
— Desligar o aparelho da ficha.
— Substituir as lâmpadas fundidas utilizando
exclusivamente lâmpadas normais (oliva)
— Se notar defeitos na iluminação, antes de
chamar o Serviço de Assistência Técnica
verificar se as lâmpadas se encontram
O aparelho está conforme às disposições
da CE 87/308 EWG sobre perturbações
Instruçoes para montagem e utilizaçao do Exaustor de Fumos.
