BEDIENUNGSANLEITUNG KSEIR70 SMEG
Montagevorschrift und Gebrauchsanleitung für die Dunstabzughaube

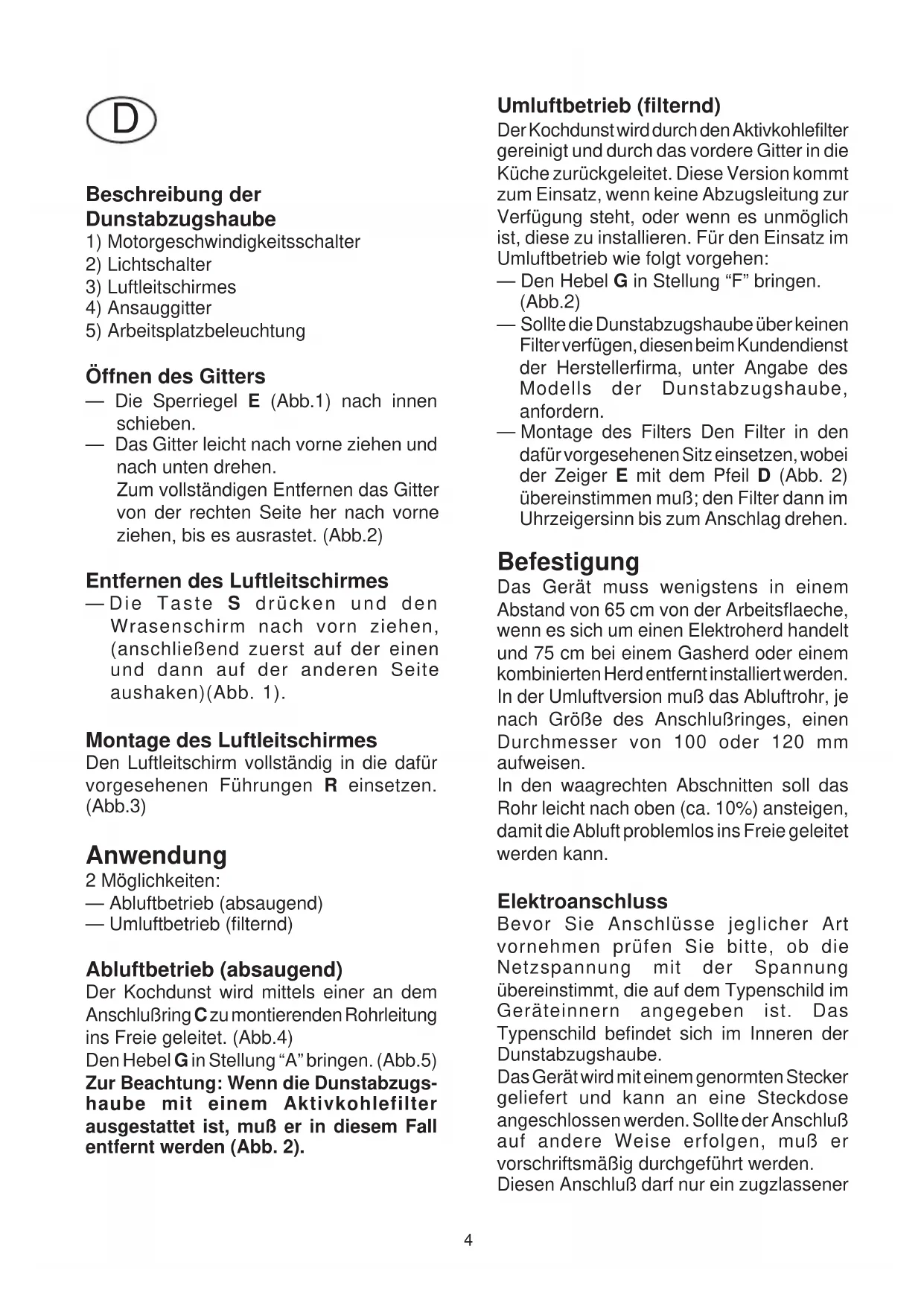

D GB F E P NL IBeschreibung der
1) Motorgeschwindigkeitsschalter
5) Arbeitsplatzbeleuchtung
—Die Sperriegel E (Abb.1) nach innen
—Das Gitter leicht nach vorne ziehen und
Zum vollständigen Entfernen das Gitter
von der rechten Seite her nach vorne
ziehen, bis es ausrastet. (Abb.2)
Entfernen des Luftleitschirmes
—Die Taste S drücken und den
Wrasenschirm nach vorn ziehen,
(anschließend zuerst auf der einen
und dann auf der anderen Seite
Montage des Luftleitschirmes
Den Luftleitschirm vollständig in die dafür
vorgesehenen Führungen R einsetzen.
— Abluftbetrieb (absaugend)
— Umluftbetrieb (filternd)
Abluftbetrieb (absaugend)
Der Kochdunst wird mittels einer an dem
Anschlußring C zu montierenden Rohrleitung
ins Freie geleitet. (Abb.4)
Den Hebel G in Stellung “A” bringen. (Abb.5)
Zur Beachtung: Wenn die Dunstabzugs-
haube mit einem Aktivkohlefilter
ausgestattet ist, muß er in diesem Fall
entfernt werden (Abb. 2).
Elektroinstallateur durchführen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch Nichtbeachtung der o.g.
Hinweise verursacht werden.
Befestigung des Frontpaneels
Das Holzpaneel N mit den 6 mitgelieferten
2,9x16 Schrauben U befestigen.(Abb.1)
Zur Erleichterung dieses Arbeitsvorgangs
den Luftleitschirm abmontieren.
Befestigung der Dunstabzugshaube
Gemäß Abb. 6 im Boden des Hängeschranks
ein Loch ausschneiden (hierbei die Stärke
des Holzpaneels nicht berücksichtigen).
In der Abluftversion muß zum Verlegen des
Abluftrohres am Boden und an der Decke
des Hängeschrankes ein Ausschnitt von Ø
115 mm (bei Rohren mit Ø 100 mm), oder
ein Ausschnitt von Ø 135 mm (bei Rohren
mit Ø 120 mm) vorgesehen werden.
Vom Innern des Hängeschrankes her die 4
mitgelieferten 4,2x35 Schrauben M (Abb.7)
einsetzen und an der Decke der
Dunstabzugshaube festschrauben.
Sollte die Tiefe des Hängeschrankes größer
als die der Dunstabzugshaube sein, an deren
Rückseite das Ausgleichsteil P mit den 2
mitgelieferten 3,5x9,5 Schrauben T
befestigen (Abb. 7).
Dieses Ausgleichsteil ist reversibel, wodurch
ein Zwischenraum von 1 bis 4 cm abgedeckt
—Der Dunstabzug ist mit einem mehr-
stufigen Lüfter versehen.
Um eine optimale Leistung zu erzielen,
empfehlen wir, bei normalen Bedingungen
niedrigere Geschwindigkeitsstufen zu
verwenden und die hohen Geschwindig-
keitsstufen nur bei besonders hoher
Konzentration von Küchendünsten
—Wir empfehlen, das Gerät kurz vor dem
Kochen der Speisen einzuschalten und
es nach dem Kochen noch etwa 15 Min.
laufen zu lassen, bis jeder Geruch
Die Haube ist mit keinen Abzugsleitungen
zu verbinden (Kessel, Warmwasserheizung,
Boiler usw.). Bei gleichzeitigem Betrieb einer
Dunstabzugshaube und einer raum-
luftabhängigen Feuerstätte (wie z. B. gas-,
öl - oder kohlebetriebene Heizgeräte,
Durchlaufernitzer, Warmwasserbereiter) ist
Vorsicht geboten, da beim Absaugen der
Luft durch die Dunstabzugshaube dem
Aufstellraum die Luft entnommen wird, die
die Feuerstätte zur Verbrennung benötigt.
Ein gefahrloser Betrieb ist möglich, wenn bei
gleichzeitigem Betrieb von Haube und
raumluftabhängiger Feuerstätte im
Aufstellraum der Feuerstätte ein Unterdruck
von höchstens 0,04 mbar erreicht wird und
damit ein Rücksaugen der Feuerstätten-
abgase vermieden wird.
Dies kann erreicht werden, wenn durch nicht
verschliessbare öffnungen, z.B. in Türen,
Fenstern, Zuluft-/Abluftmauerkästen oder
andere techn. Massnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gasherd
wird diese Regel nicht angewendet. Im
Zweifelsfalle muss der zuständige
Schornsteinfegermeister zu Rate gezogen
Wenn die Dunstabzugshaube im Umluft-
betrieb - mit Aktiv-Kohlefilter - verwendet
wird, ist der Betrieb ohne Einschränkung
Flambieren unter der Abzugshaube ist
Offene Flammen schaden den Filtern und
können einen Brand auslösen; sie sollten
daher vermieden werden.Frittieren ist nur
unter ständiger Aufsicht erlaubt, um die
Entzündung des überheizen Öls zu
Die Abluft darf nicht in einen Schornstein
abgegeben werden, der für Abgase von
Geräten, die mit nicht elektrischer Energie
betrieben werden, benutzt wird. Bei Ableitung
der Abluft sind die behördlichen Vorschriften
Umluftbetrieb (filternd)
Der Kochdunst wird durch den Aktivkohlefilter
gereinigt und durch das vordere Gitter in die
Küche zurückgeleitet. Diese Version kommt
zum Einsatz, wenn keine Abzugsleitung zur
Verfügung steht, oder wenn es unmöglich
ist, diese zu installieren. Für den Einsatz im
Umluftbetrieb wie folgt vorgehen:
—Den Hebel G in Stellung “F” bringen.
—Sollte die Dunstabzugshaube über keinen
Filter verfügen, diesen beim Kundendienst
der Herstellerfirma, unter Angabe des
Modells der Dunstabzugshaube,
—Montage des Filters Den Filter in den
dafür vorgesehenen Sitz einsetzen, wobei
der Zeiger E mit dem Pfeil D (Abb. 2)
übereinstimmen muß; den Filter dann im
Uhrzeigersinn bis zum Anschlag drehen.
Das Gerät muss wenigstens in einem
Abstand von 65 cm von der Arbeitsflaeche,
wenn es sich um einen Elektroherd handelt
und 75 cm bei einem Gasherd oder einem
kombinierten Herd entfernt installiert werden.
In der Umluftversion muß das Abluftrohr, je
nach Größe des Anschlußringes, einen
Durchmesser von 100 oder 120 mm
In den waagrechten Abschnitten soll das
Rohr leicht nach oben (ca. 10%) ansteigen,
damit die Abluft problemlos ins Freie geleitet
Bevor Sie Anschlüsse jeglicher Art
vornehmen prüfen Sie bitte, ob die
Netzspannung mit der Spannung
übereinstimmt, die auf dem Typenschild im
Geräteinnern angegeben ist. Das
Typenschild befindet sich im Inneren der
Das Gerät wird mit einem genormten Stecker
geliefert und kann an eine Steckdose
angeschlossen werden. Sollte der Anschluß
auf andere Weise erfolgen, muß er
vorschriftsmäßig durchgeführt werden.
Diesen Anschluß darf nur ein zugzlassenerBeschreibung der
