HGA 6.5 AM XHA - Exaustor de cozinha HOTPOINT-ARISTON - Manual de utilização gratuito

Marca	HOTPOINT-ARISTON
Modelo	HGA 6.5 AM XHA
Tipo de produto	Coifa de cozinha
Dimensões (A x L x P)	82 x 59,8 x 50 cm
Alimentação	230 V, 50 Hz
Potência total absorvida	150 W
Iluminação	2 lâmpadas halógenas 40 W (casquilho G9)
Número de velocidades	3 velocidades + booster
Funções principais	Temporizador (5 min), alarme de saturação dos filtros, reinicialização
Filtros de gordura	Metálicos, laváveis na máquina de lavar loiça (limpeza mensal)
Filtro de carvão	Opcional para versão recirculação, substituição a cada 20 meses
Diâmetro de evacuação	150 mm (versão aspirante)
Modo de instalação	Evacuação exterior ou recirculação (kit acessório necessário)
Distância de segurança	65 cm para fogão a gás, 55 cm para elétrico
Manutenção	Limpar o exterior com um pano macio e detergente neutro
Peças sobressalentes	Lâmpadas halógenas G9 40W, filtros de gordura e de carvão
Reparabilidade	Recorrer a um técnico autorizado
Normas	Conforme às diretivas CE (Baixa tensão, CEM)
Peso	Não especificado

Perguntas frequentes - HGA 6.5 AM XHA HOTPOINT-ARISTON

Qual é a distância mínima entre a coifa e a placa de cozimento?

Para uma placa de cozimento a gás, a distância mínima é de 65 cm. Para uma placa elétrica, é de 55 cm. Se o manual da placa de cozimento indicar uma distância maior, respeite essa.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos devem ser limpos pelo menos uma vez por mês. Pode lavá-los à mão com um detergente não agressivo ou na máquina de lavar loiça a baixa temperatura em ciclo curto. Para desmontá-los, puxe a pega de mola.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 20 meses aproximadamente. Não pode ser lavado nem regenerado. Substitua-o com mais frequência se a cozedura for muito gordurosa.

Como redefinir o alarme de saturação dos filtros?

Com a coifa ligada, pressione o botão T5 (ou T4 conforme modelo) durante 3 segundos. O indicador pisca 3 vezes e depois apaga. Se ambos os filtros estiverem saturados, repita a operação.

O que fazer se a coifa não funcionar?

Verifique primeiro se não há corte de corrente e se uma velocidade está selecionada. Se a coifa desligar durante o uso, desconecte-a por pelo menos 5 segundos e depois reconecte-a. Se o problema persistir, contacte o serviço de assistência.

Como substituir as lâmpadas da coifa?

Desconecte o aparelho da rede elétrica e retire os filtros de gordura. Use uma pequena chave de fendas plana para fazer alavanca na proteção e, em seguida, substitua a lâmpada por uma do mesmo tipo (halógena 40 W, casquilho G9).

Como passar para o modo recirculação?

Para utilizar a coifa em versão recirculação, deve instalar um kit de filtros de carvão ativo (não fornecido). Em seguida, configure o modo através do botão T5 (ou T4) conforme descrito no manual. Os orifícios de evacuação devem estar orientados para cima.

Como usar a função booster?

Pressione o botão T5 (ou T4 conforme modelo) para ativar a velocidade intensiva. A coifa funciona a potência máxima durante 5 minutos e depois volta à velocidade anterior. Pode sair do modo booster pressionando uma tecla de velocidade.

A coifa pode ser usada sem filtro anti-gordura?

Não, nunca utilize a coifa sem o filtro anti-gordura devidamente montado. Isso pode causar riscos de incêndio e danificar o motor.

Como configurar o modo de evacuação ou recirculação?

Desligue a coifa e, em seguida, pressione o botão T5 (ou T4) durante 6 segundos. Os indicadores T2 (evacuação) ou T3 (recirculação) acendem. Pressione ciclicamente T5 para escolher e depois T1 para guardar.

MANUAL DE UTILIZADOR HGA 6.5 AM XHA HOTPOINT-ARISTON

Instruções para a utilização

EXAUSTOR

Indices

Instruções para a utilização,1

Advertences,14

Assistência,28

Instalacao,47

Comandos GLASS,48

Manutenção e custado,49

Anomalias e soluções,50

NL

Nederlands

Gebruiksaanwijzing

AFZUIGKAP

Inhoud

! É importante guardar este manual para poder consulçá-lo a qualquer momento. Em caso de vend, cessão ou transferência, assegure-se de que este permanece jusqu o produits.

! Leia atentamente as instruções: contentem informações importantes sobre a instalação, o uso e a segurarça.

! Não efectue alterações electrolyicas ou mecanicas no produits ou nas conduitas de descarga.

Segurarca geral

• A distança minima entre a superficie de suporte dos recipientes no disposicao de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre una plac de cozedura a gás

55 cm se o exaustor for instalado sobre una plac de cozedura electrica.

Se as instruções de instalação do disposito de cozedura a gás especialism um distência maior, é necessário considera-la.

• O exaustor dispõe de Buchas de fi xação adequadas à maior das paredes/ tectos.
  Ainda assim, é necessário contactar um técnico qualiço como para assegurar a idoneidade dos materiais consoante o tipo de parede/pecto, que deve ser sufí CCTENTemente robusto para suportar o peso do exaustor.
• Atença! Não ligue o aparecido à rede electrica até que a instalação estája totalmente conclusão.
• Antes de qualquer operacao de limpeza ou manutencao, deslgue o exaustor da rede eletrica retirando a fi cha da tomada ou desligando o interruptor geral da casa.
• Para todas as operações de instalacao e manutenção, utiliser luvas de proteção.
• O aparecido não se destina ao uso por parte de crianças ou pessoas com capacidades fisicas sensoriais e/oumentais reduzidas ou sem experiencia e conheçimentos, a menos que se encontrar sob a supervisão ou tenham recebido instruções sobre o uso do aparecido por parte de uma pessoa responsavel pela sua segança.
• As crianças devem ser supervisionadas para que não brinquem com o aparelho.

• Nunca utiliser o produits sem fi ltro de gordura correctamente instalado!

• O exaustor NUNCA deve ser'utilizzato como plano de apoio, salvo indentacao expressa em contrario.

• O local deve dispar de ventilacao sufi ciente quando o exaustor éutilizzato em simultaneo com outros apareiros que utilizem gás ou outros combustíveis.
• O ar aspirado não deve ser dirigido para uma conduça usada para a descarga de fumes produzidos por apareiros de combustão a gás ou outros combustíveis.
• Respeite todas as normativas referentes à descarga do ar.
• É severamente proibido cozhar alimentos em chama livre sob o exaustor; a utilizesçao de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser évitada.
• É aconselhável manter sob controlo constante a fritura de alimentos, para evaporar que o oleo aquecido entre em combustão.
• Em relacion as medidas痫icas e de segurar a adoptar para a descarga dos fumos, siga esrupulosamente os regulamentos das autoridades locais competentes.
• É aconselhável limpar freqüentemente o produits, quer interna quer externamente (PELO MENOS UMA VEZ POR MÉS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

• O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incério.

• Não utilizes ou deixa o exaustor sem lâmpadas correctamente montadas, por possivel risco deCHOque electrolyico.

• Declina-se qualquer responsabilitadepor eventuais inconvenientes, danos ou incendios provocados pelo aparelholderivados do incumprimento dasinstruções presentes neste manual.
• Atença! As partes acessíveis podem fi car muito quentes se utilizesas com apareiros de cozedura.

NL

Attentie

! Nunca recorra a先进技术 não autorizados.

Comunique:

• o tipo de avaria;
• o modelos da boaquina (Mod.);
• o numéro de série (S/N);

Estas ultimas informacoes encontrar-se na placar de identificacao situada no aparelho.

NL

Service

! Wendt u nooit tot nicht erkende monteurs.

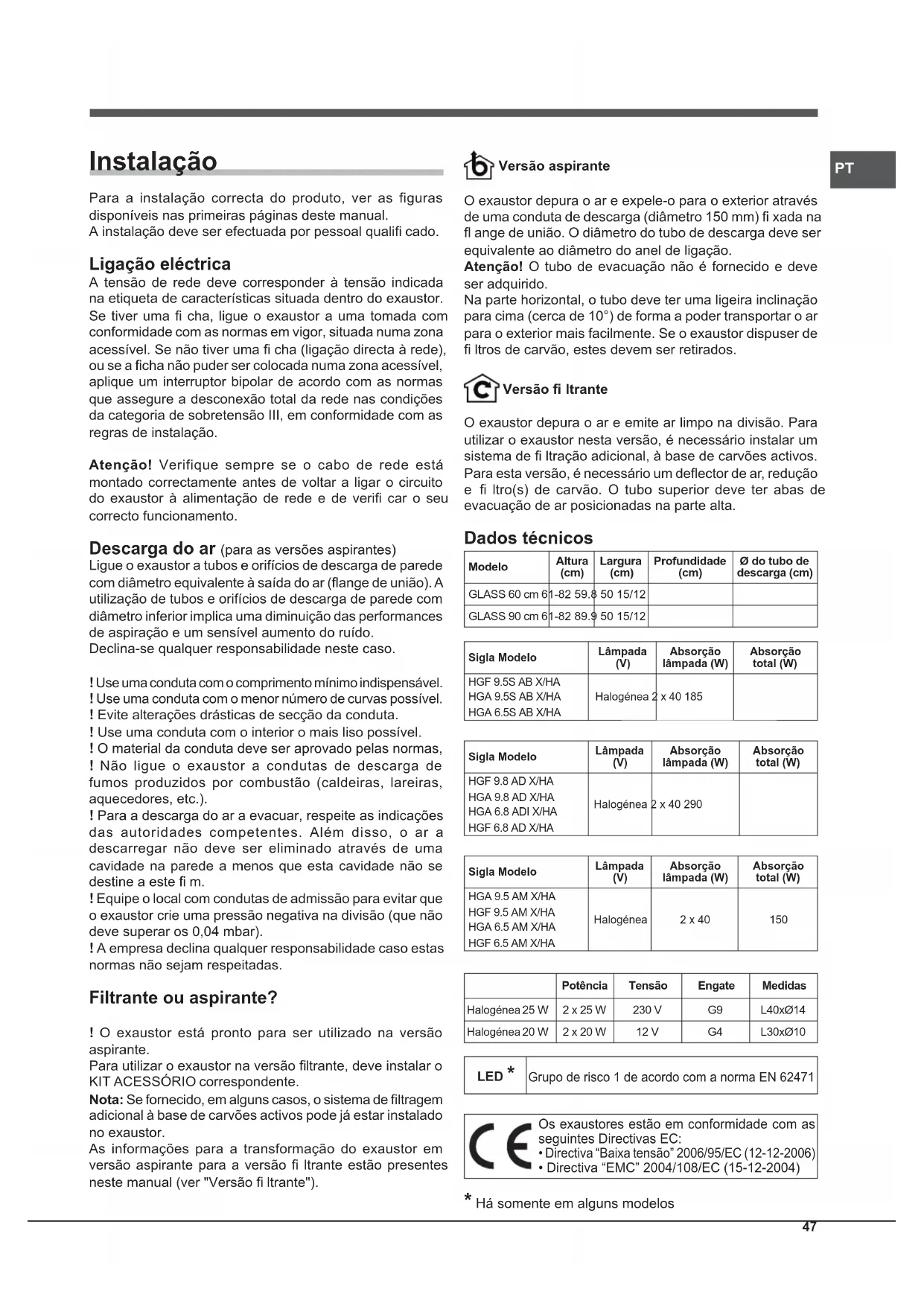

Para a instalacao correcta do produits, ver as figuras disponveis nas primeiras páginases destemanual.

A instalacao deve ser efectuada por pessoal quali cado.

Ligação eletrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de caracteristicas situada dentro do exaustor. Se tiver uma fí cha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma fí cha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atença! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verifi car o seu corretoção funciona.

Descarga do ar (para as versões aspirantes)

Ligue o exaustora tubos e orificios de descarga de parede com diametro equivalente a saida do ar (flange de uniao). A utilizesao de tubos e orificios de descarga de parede com diametro inferior implica um diminuicao das performances de aspiracao e um sensivel aumento do ruido.

Declina-se qualquer responsabilitadene neste caso.

! Use una conduita con o comprimento minimo indispensable.

! Evite alteracoes drasticas de secao da conducira.

! Use una conduita con o interior o mais liso possivel.

! O material da conduita deve ser aprovado pelas normas,

! Não ligue o exaustor a conduitas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indentações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado atraves de uma cavidade na parede a menos que esta cavidade não se destine a este fim.

! Equipe o local com conduitas de admissão para fazer que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).

Filtrante ou aspirante?

! O exhaustor está pronto para ser utilizes na versão aspirante.

Para utiliser o exaustor na versão filtrante, deve instalar o KIT ACESSORIO correspondente.

Nota: Se fornecido, em algunos casos, o Sistema de filtragem adicional à base de carões activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versusão aspirante para a versão fi Iltrante está presentes neste manual (ver "Versão fi Iltrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior atraves de una conducta de descarga (diametro 150~mm ) fi xada na flange de uniao. O diametro do tubo de descarga deve ser equivalente ao diametro do anel de ligacao.

Atença! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10^ ) de forma a poder transporte o an para o exterior mais fácilmente. Se o exaustor dispuser de fi ltros de carvão,"These devem ser retirados.

Versão fi Itrante

O exaustor depura o ar e emite ar limpo na divisao. Para utilizes o exaustor esta versao, é necessario instalar umsystema de fi ltração adicular, à base de carões activos. Para esta versao, é necessario um deflector de ar, reducao e fi ltro(s) de carão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados tíncinos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	#do tubode descarga (cm)
GLASS 60 cm 61	-82 59.8	50 15/12
GLASS 90 cm 61	-82 89.9	50 15/12

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HGF 9.5S AB X/HA	Halogénea 2	x 40 185
HGA 9.5S AB X/HA
HGA 6.5S AB X/HA

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HGF 9.8 AD X/HA
HGA 9.8 AD X/HA	Halogénea	2 x 40 290
HGA 6.8 ADI X/HA
HGF 6.8 AD X/HA

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HGA 9.5 AM X/HA
HGF 9.5 AM X/HA	Halogêneia	2 x 40	150
HGA 6.5 AM X/HA
HGF 6.5 AM X/HA

	Potência	Tensão	Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogénea 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*	Grupo de risco 1 de acordo com a norma EN 62471

CE	Os exhaustores está em conformidade com as seguides Direcitas EC: • Direcita “Baixa tensão” 2006/95/EC (12-12-2006) • Direcita “EMC” 2004/108/EC (15-12-2004)

• Ha somente em outros modelos

Modelos com panei de botoes mecancico

Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

Modelos com paine Soft Button

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Ao 5关键时刻, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, confi gurando a velocidade selecionada.

T6 ON/OFF luzes

Aviso fi Itro de gorduras e cheiros

Se o icone relativo à primeira velocidade T2 ficar intermitente,iso significa que o filtro de gorduras está saturado;se o icone relativo a segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e se eles os icones T2 e T3 ficarem intermitentes, significa que antes os fiitos estao saturados. Sera necessario proceder a limpeza/substitucao dos filtros de gorduras "A" e/ou cheiros"B"(ver "Manutencao e cuidado").

Para efectuar o reset do contourdo fi Itro:

Enquanto o exaustor está ligado, pressione T5 durante tres segundos.

O led que assinala o aviso pisca tres vezes e(before regressa a visualização de functimento normal.

No caso de征求意见 simultaneo de outros os filtros, é necessário repetir a operação de reset.

A primaire sequencia faz o reset do fi ltro de gorduras e a segunda do fi ltro de cheiros.

Configuraçãodoexaustor:

Para configurar a modalidade de functimento do exhaustor pretendida, com o aparecido desligado, pressione T5 durante circa de 6 segundos. O icone T2 ou T3 acende-se, indicado o tipo de instalacao: T2 aspirante, T3 filtrante. É possivel alterar o tipo de instalacao pressionando ciclicamente a tecla T5.

Para guardar a nova configuraçao, é necessario pressionar a tecla T1.

Modelos com pane1 Soft Button + Visor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funciona, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botao, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botao, o exaustor passa para a velocidade segunte.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor ficar intermitente lentamente a letra "b". Apos 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter également durante oestramento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automatico do exaustor é atraso 5 minutos. A contagem decrescente da hora do timer é visualizada no visor. O timer pode ser confi gurado apenas para as velocidadesmanuals, não para o booster.

T6 ON/OFF Iuzes

Aviso fi Itro de gorduras e cheiros

Se a barra em cima, à esquerda, fi car intermitente, significa que o filtro de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significica que o filtro de cheiros está saturado.

Se ambas as barras fi caretm intermitentes, significa queAmbos os filtros está saturados.

Sera necessario proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este最後, apenas para os exaustores filtrantes.

Para efectuar o reset do contador do fi Itro:

Enquanto o exaustor está ligado, pressione T4 durante elesometimes. No caso de avisao simultaneo de outros os filtros, é necessario repetir a operatione de reset.

A primaire sequencia faz o reset do fi Itro de gorduras e a segunda do fi Itro de cheiros.

Configuração do exaustor

Para configurar a modalidade de functiimento do exhaustor pretendida, com o aparecido desligado, pressione T4 duranteerca de 6 segundos. Depois de um bip longo, o tipo de instalacao évisualizzato no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

Filtrante

(quadrado em baixo à direita intermitente).

É possével alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produits deslgue,guardando a ultima confi geração visualizada.

Manutenção e cuidado

Atença! Antes de qualquer operação de limpeza ou manutençao, deslgue o exaustor da rede eletrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire aspeléculas de proteção
• Elimine as impurezas com uma esponja humida e pouco detergente neutro
• Enxague com um pan humido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periodica

O exaustor deve ser limpo frequentlymente (pelo menos com a mesma frequencia com que executa a manutenção dos fíltros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes liquidos neutros e água morna.

Evite o uso de produits abrasivos ou corrosivos.

Atença: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implicá risco de incência. Recomendamos que signa as instruções sugeridas. Declina-se qualquer responsabilité por eventuels danos ao motor ou incêndios provocados por uma manutenção Incorrecta ouleo incumprimento das advertências acima.

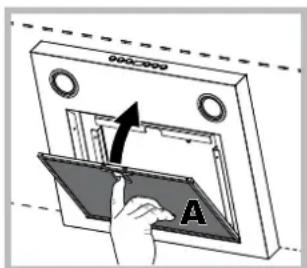

Manutenção dos fi ltros de gorduras (A)

O fi乳房 de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo polo menos uma vez por mês com detergentes não agressivos,manualmente ou na区内a de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o fi Itro de gorduras metalico pode perdar a cor, mas o desempinho de filtragem não sare alteracoes.

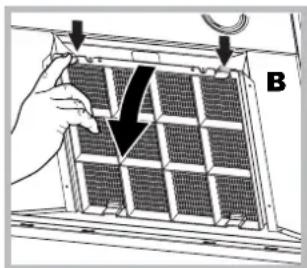

Substituicao do fi Itro de carvao (B)

O filtró de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtró de carvão verifica-se antes um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do fí Itro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no maior a cada vinte meses.

Este fi Itro NAO pode ser lavado ou regenerado.

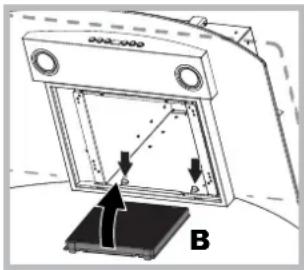

Desmontagem: Remover oimento de carvões activos pressionando as duas alavancas dienteiras que o fí xam ao exaustor.

PT

Montagem: Encaixar o fi Itro de carvões activos em primeiro lugar na parte deTRS das linguetas metálicas do exaustor e(before arente, pressionando as duas alavancas.

Substituição das lampadas

Desligue o aparelho da rede eletrica e retire os fi ltros de gorduras.

Atença! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

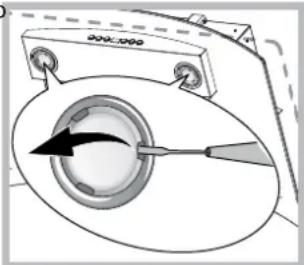

1. Retire a proteção utilizing como alavanca uma chave de parafudos de corte pequena ou uma ferramenta semelhante.
2. Substitua a lampada danificada. Utilize apenas lampadas com as masmas caracteristicas das lampadas danifi cadas

(para mais informações, consulte os dados tecnicos presentes no manual seguido).

1. Volte a fechar a protecção (fi xação por encaixe).

Substituicao das lampadas LED

O exhaustor dispõe de umsystema de iluminação com base em Tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relaçao àslampadas tradiconais. Para proceder à substituição, contacte o service de assistência.

Caboelectrico

Se o cabo de alimentação estiver danificado, pode ser substituídoelo fabricante ouelo seu service de assistência técnica, de forma a evitar todos os riscos.

ELIMINACAO

Este aparecido está em conformidade com a Direiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electronicos (REEE). Ao assegurar que este produit é eliminado corretoamente, o'utilizar contribui para prevenir as potecções consequências negativas para o ambiente e a Saúde.

O*simbolo sente no produits ou na documentacao de accompaniesamento significi ca que este produit nao deve ser tratado como lixo domestico e deve ser entrega jusqu do punto de recolha para reciclagem de aparelhos electricos e electronicos adequado. Elimine-o seguido as normas locais para a eliminacao de residuos. Para mais informacoes sobre o tratamento, recuperacao e reciclagem deste produits, contacte o departamento local adequado, o serviceo de recolha de lixo domestico ou a loja onde adquiriu o produits.

Anomalias e soluções

Se algo parecer não funciona, antes de contactar o服务于 Assistência, efetue os seguiços controlos simples:

Se o exaustor não funciona:

Verifi que se:

• não existe una quebra de corrente.
• foi seleccionada uma velocidade.

Se o exaustor tem um desempenso hr fraco:

Verifi que se:

• a velocidade do motor selecionada é sufici CCTe para a quantidade de fumo e de vapeores libertada.
• a cozinha é suficientemente arejada para permitir a circulacao de ar.
• o fi Itro de carvão não está gasto (exaustor na versão fi Iltrante).

Se o exaustor se tiver desligado durante o funciona normal:

Verifi que se:

• não existe una quebra de corrente.
• o disposicao de interrupcao omnipolar nao foi activado.

Em caso de eventuales anomalias de funciona, antes de ser dirigir ao service de Assistencia, deslige o aparecido da alimentacao eletrica durantePEGdos 5 segculos, retirando a fi cha da tomada, e voltte a ligao.
Caso a anomalia ainda se verifi que, contacte o service de assistencia.

• Ha somente em algunos modelos

Installatie
