MANUAL DE UTILIZADOR PWDE 7124 S INDESIT

Detergente para lavado

La lava-secadora no descarga o

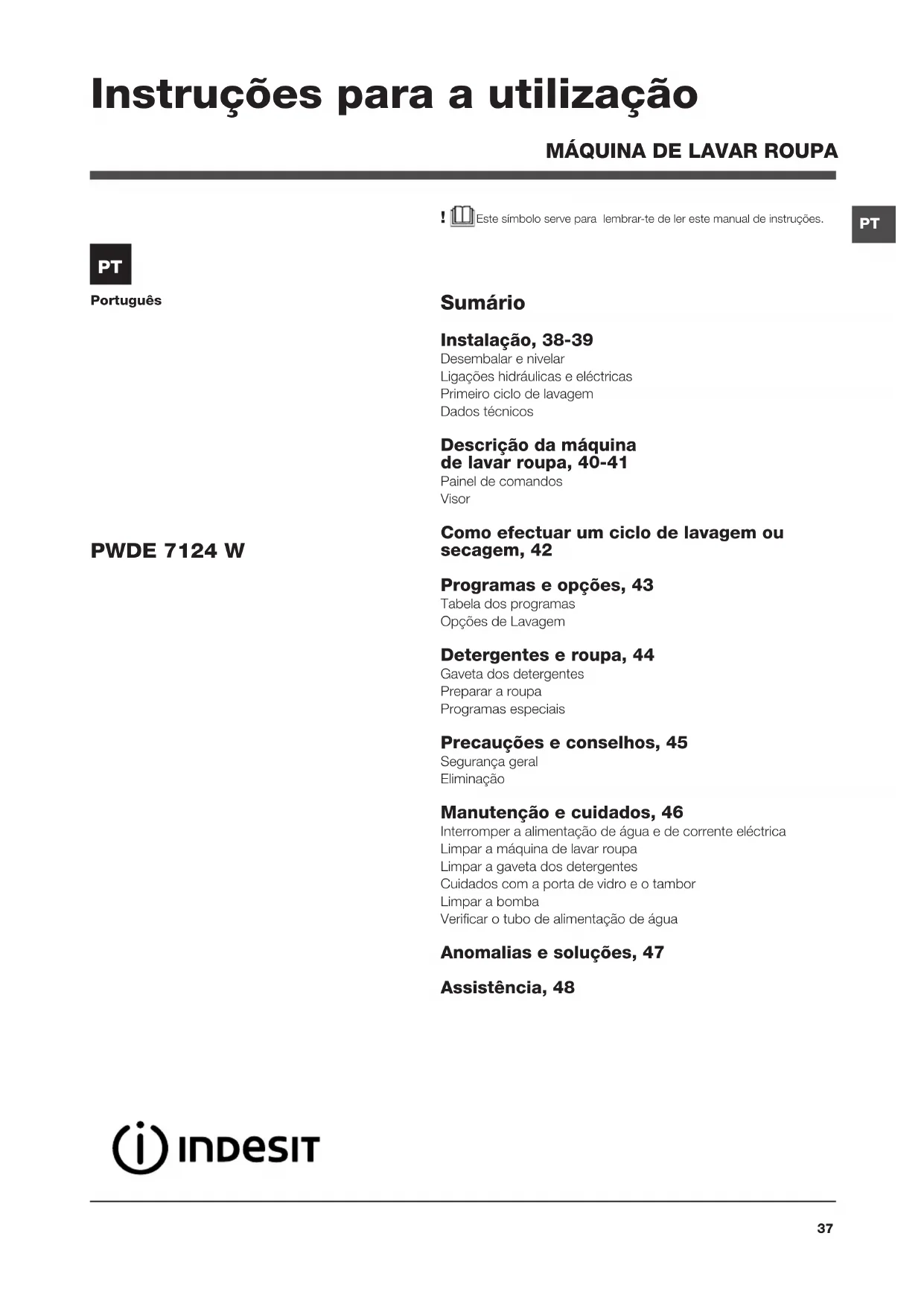

! Este símbolo serve para lembrar-te de ler este manual de instruções.

Instalação, 38-39 Desembalar e nivelarLigações hidráulicas e eléctricasPrimeiro ciclo de lavagemDados técnicos Descrição da máquina

de lavar roupa, 40-41 Painel de comandosVisor Como efectuar um ciclo de lavagem ou

Programas e opções, 43 Tabela dos programasOpções de Lavagem Detergentes e roupa, 44 Gaveta dos detergentesPreparar a roupaProgramas especiais Precauções e conselhos, 45 Segurança geralEliminação Manutenção e cuidados, 46 Interromper a alimentação de água e de corrente eléctricaLimpar a máquina de lavar roupaLimpar a gaveta dos detergentesCuidados com a porta de vidro e o tamborLimpar a bombaVerificar o tubo de alimentação de água Anomalias e soluções, 47

PWDE 7124 W Instruções para a utilização38

! É importante guardar este manual para poder consultá-lo

a qualquer momento. Se a máquina for vendida, cedida ou

transferida, certifique-se que este manual permaneça com

a máquina para informar o novo proprietário acerca do seu

funcionamento e das respectivas advertências.

! Leia com atenção estas instruções: há importantes

informações acerca da instalação, da utilização e da

Desembalar e nivelar Desembalar 1. Tire a máquina de lavar e secar roupa da embalagem.

2. Verifique se a máquina de lavar e secar roupa sofreu

danos no transporte. Se estiver danificada não efectue a

sua ligação e contacte o revendedor.

3. Tire os 4 parafusos de

protecção para o transporte

e a borrachinha com o

respectivo calço, situados

na parte traseira (veja a

4. Tampe os furos com as tampas em plástico fornecidas.

5. Guarde todas as peças: se for necessário transportar

a máquina de lavar e secar roupa, terão de ser montadas

! Embalagens não são brinquedos para as crianças! Nivelamento 1. Instale a máquina de lavar e secar roupa sobre um

pavimento plano e rígido, sem encostá-la em paredes,

não for perfeitamente

horizontal, para compensar

qualquer irregularidade,

desatarraxe ou atarraxe

os pés dianteiros (veja

a figura); o ângulo de

inclinação, medido no

plano de trabalho, não deve

Um cuidadoso nivelamento dá estabilidade à máquina

e evita vibrações, ruídos e deslocamentos durante o

funcionamento. Se houver tapete ou alcatifa, regule os pés

em modo que embaixo da máquina de lavar e secar roupa

deixe um espaço suficiente para ventilação.

Ligações hidráulicas e eléctricas Ligação do tubo de alimentação da água 1. Realize a ligação do

torneira de água fria com

bocal de rosca 3/4 gás (veja

Antes de realizar esta

ligação, deixe a água

escorrer até estar límpida.

alimentação na máquina

de lavar e secar roupa

apropriado fornecimento da

água, na parte traseira, em

cima à direita (veja a figura).

3. Tome cuidado para o tubo não ser dobrado nem

! A pressão hídrica da torneira deve ser entre os valores da

tabela dos Dados técnicos (veja a página ao lado).

! Se o comprimento do tubo de alimentação não for

suficiente, contacte uma oficina especializada ou um

! Nunca utilize tubos já usados.

! Utilize aqueles fornecidos com a máquina.

PT Ligação do tubo de descarga Ligue o tubo de descarga,

conduta de descarga ou a

uma descarga na parede

! É desaconselhado empregar tubos de extensão; mas

se for indispensável, a extensão deve ter o mesmo

diâmetro do tubo original e não medir mais de 150 cm de

comprimento. Ligação eléctrica Antes de ligar a ficha na tomada eléctrica, certifique-se

• a tomada tenha uma ligação à terra e seja nos termos

• a tomada tenha a capacidade para suportar a carga

máxima de potência da máquina, indicada na tabela

dos Dados técnicos (veja ao lado);

• a tensão de alimentação seja entre os valores indicados

na tabela dos Dados técnicos (veja ao lado);

• a tomada seja compatível com a ficha da máquina de

lavar roupa. Se não for, substitua a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser instalada ao

aberto, nem mesmo abrigada, porque é muito perigoso

deixá-la exposta à chuva e às tempestades.

! Depois de ter instalado a máquina de lavar roupa, o

acesso à tomada eléctrica deve ser fácil.

! Não empregue extensões nem fichas múltiplas.

! O cabo não deve ser dobrado nem apertado.

! O cabo de alimentação deve ser substituído somente por

técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se

estas regras não forem respeitadas.

Primeiro ciclo de lavagem

Depois da instalação, antes de usar, efectue um ciclo

de lavagem com detergente mas sem roupa, defina o

Dados técnicos Modelo PWDE 7124 WMedidaslargura 59,5 cmaltura 85 cmprofundidade 55 cmCapacidade de 1 a 7 kg para a lavagemde 1 a 5 kg para a secagemLigações eléctricas veja a placa das características técnicas colocada na máquinaLigações hídricaspressão máxima 1 MPa (10 bars)pressão mínima 0,05 MPa (0,5 bar)capacidade do tambor 52 litrosVelocidade da centrifugação até 1200 rotações por minutoProgramas de con-trolo segundo a norma EN 50229lavagem: programa 2; temperatura 60ºC, efectuado com 7 kg de carga.secagem: primeira secagem efectuada com 2 kg de carga seleccionando o nível de secagem “A1” (ENGOMAR);segunda secagem efectuada com 5 kg de carga seleccionando o nível de secagem “A4” (EXTRA).Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias: - 2004/108/CE (Compatibilidade Electro-magnética)- 2002/96/CE- 2006/95/CE (Baixa Tensão)40

PT Descrição da máquina

Tecla ON/OFF : carregue brevemente no botão para

PAUSE que pisca lentamente com a cor azul, indica

que a máquina está ligada. Para desligar a máquina de

lavar roupa durante a lavagem, é necessário manter

pressionado o botão por mais tempo, aproximadamente 3

segundos; uma pressão breve ou acidental não permitirá

o desligamento da máquina. O desligamento da máquina

durante uma lavagem em curso anula a própria lavagem.

Selector de PROGRAMAS: para seleccionar o

programa desejado (veja a “Tabela dos programas”).

Botões e indicadores luminosos OPÇÃO: para

seleccionar as opções disponíveis. O indicador luminoso

correspondente à opção seleccionada permanecerá

Tecla CENTRIFUGAÇÃO : pressionar para reduzir ou

excluir completamente a centrifugação; o valor é indicado

Tecla TEMPERATURA : pressionar para reduzir ou

excluir a temperatura; o valor é indicado no visor.

Tecla SECAGEM: carregue na tecla para reduzir

ou excluir a secagem; o nível ou o tempo de secagem

seleccionado é indicado no visor (ver “Como efectuar um

ciclo de lavagem ou secagem”).

Tecla e indicador luminoso START/PAUSE : quando

o indicador luminoso azul acende com intermitência lenta,

carregar na tecla para iniciar uma lavagem. Quando o ciclo

iniciar, o indicador permanecerá aceso fixo. Para colocar

em pausa a lavagem, carregar novamente no botão; o

indicador ficará intermitente na cor laranja. Se o símbolo

não estiver iluminado, será possível abrir a porta de vidro

(aguarde aproximadamente 3 minutos). Para fazer iniciar

a lavagem do ponto em que foi interrompida, carregar

Indicador luminoso Porta bloqueada

O símbolo aceso indica que a porta está bloqueada. Para

evitar danos é necessário aguardar que o símbolo apaga

antes de abrir a porta de vidro (aguarde aproximadamente

Para abrir a porta durante a realização de um ciclo,

carregar na tecla START/PAUSE; se o símbolo PORTA DE VIDRO BLOQUEADA estiver apagado será possível abrir

Modalidade de Stand by

Esta máquina de lavar roupa, em conformidade com as

novas normas sobre a economia energética, dispõe de

um sistema de desligação automática (stand by) que entra

em função aproximadamente 30 minutos depois, no caso

de inutilização. Carregue brevemente no botão ON/OFF e

aguarde até a reactivação da máquina. Tecla SECAGEM41

B C A O visor é útil para programar a máquina e fornece muitas informações.

Na secção A é visualizada a duração dos vários programas à disposição e com o ciclo iniciado o tempo restante para o

fim do mesmo; no caso em que tenha sido programado um INÍCIO POSTERIOR, será visualizado o tempo Restante para o

início do programa seleccionado.

Além disto, ao carregar na respectiva tecla, serão visualizados os valores máximos de temperatura, de velocidade de

centrifugação e do nível ou do tempo de secagem que a máquina pode efectuar conforme o programa seleccionado ou os

últimos valores seleccionados compatíveis com o programa escolhido.

O ícone da pisca na fase em que a máquina está a analisar os dados conforme o programa e o nível seleccionado.

Depois de no máx. 10 minutos do início, o ícone da ampulheta acende-se fixo e é indicado o tempo restante definitivo. O

ícone da ampulheta irá desligar-se após aproximadamente 1 minuto da visualização do tempo resíduo definitivo.

Na secção B são visualizadas as fases previstas para o ciclo seleccionado e com o programa iniciado a fase de lavagem e

eventualmente a secagem em curso:

Centrifugação/Descarga

Na secção C estão presentes, da esquerda para a direita, os ícones relativos à “temperatura”, à “centrifugação” e à

As barras da “temperatura” indicam o nível de temperatura relativo ao máximo seleccionável para o ciclo programado.

As barras da “centrifugação” indicam o nível de centrifugação relativo ao máximo seleccionável para o ciclo

O símbolo ilumina-se durante a regulação da secagem.42

PT Como efectuar um ciclo

de lavagem ou secagem

2. COLOCAR A ROUPA Abrir a porta de vidro. Coloque

a roupa dentro da máquina prestando atenção para

não superar a carga máxima indicada na tabela dos

programas na página seguinte.

3. DOSAGEM DO DETERGENTE. Extrair a gaveta e

5. Escolha do programa. Seleccione com o selector

dos PROGRAMAS o programa desejado; ao mesmo

é associada uma temperatura e uma velocidade de

centrifugação que podem ser modificadas. No visor

aparecerá a duração do ciclo.

6. PERSONALIZAR O ciclo de lavagem. Utilizar as

Modificar a temperatura e/ou a

centrifugação. A máquina visualiza automaticamente

a temperatura e a centrifugação máximas para o

programa seleccionado ou as últimas seleccionadas

se compatíveis com o programa escolhido.

Carregando no botão pode-se reduzir a

temperatura progressivamente até a lavagem a frio

“OFF”. Carregando no botão pode-se reduzir a

centrifugação progressivamente até a sua exclusão

“OFF”. Uma posterior pressão dos botões colocará os

valores novamente aos máximos previstos.

Com a primeira pressão da tecla , a máquina selecciona

automaticamente o nível de secagem máximo compatível

com o programa seleccionado. As pressões sucessivas

farão decrementar o nível e sucessivamente o tempo de

secagem até a sua exclusão “OFF”.Uma ulterior pressão

dos botões colocará os valore novamente aos máximos

É possível programar a secagem.

A - De acordo com o nível de secagem desejado:

Engomar (A1): indicado para as peças que em

seguidas devem ser passadas a ferro. O nível de

humidade resíduo amacia as dobras e facilita a sua

Estender (A2): ideal para as peças que não precisam

secar completamente.

Guardar (A3): adapto para as peças que devem ser

guardadas no armário sem que seja necessário passar a

Extra (A4): adapto para as peças que precisam de uma

secagem completa, como toalhas e roupões.

B - De acordo com o tempo: de 30 até 180 minutos

Caso a carga de roupa para lavar e secar for

Tabela dos programas), efectuar a lavagem e após

o programa ter acabado, dividir a carga e colocar

novamente uma parte no cesto. Cumprir com as

instruções para efectuar “Só secagem”. Repetir

as mesmas operações para a carga que ficou. No

final da secagem efectua-se sempre um período de

Seleccione com o selector dos programas uma

secagem (11-12-13) em função do tipo de tecido. É

possível programar também o nível ou o tempo de

secagem desejado com a tecla SECAGEM .

Modificar as características do

• Pressionar o botão para activar a opção; o indicador

luminoso correspondente ao botão irá acender-se.

• Carregar novamente no botão para desactivar a opção;

o respectivo indicador luminoso irá apagar-se.

! Se a opção seleccionada não for compatível com o

programa definido, o indicador luminoso acender-se-á

intermitente e a opção não ficará activa.

! Se a opção seleccionada não for compatível com uma

outra programada anteriormente, o respectivo indicador

luminoso irá piscar e ficará activa somente a segunda, o

indicador luminoso do botão irá acender-se.

Nota: se a opção estiver activa, qualquer outra

opção não compatível não poderá ser activada.

! As opções podem variar a carga recomendada e/ou a

7. INICIAR O PROGRAMA. Carregar no botão START/

PAUSE. O respectivo indicador luminoso ficará azul

fixo e a porta de vidro irá bloquear-se (símbolo PORTA BLOQUEADA aceso). Para modificar um programa

durante a realização de um ciclo, colocar a máquina

de lavar roupa em pausa carregando na tecla START/

PAUSE (o indicador luminoso START/PAUSE irá piscar

lentamente na cor laranja); seleccionar então o ciclo

desejado e carregar novamente no botão START/

PAUSE. Para abrir a porta durante a realização de um

ciclo, carregar no botão START/PAUSE; se o símbolo

PORTA BLOQUEADA estiver apagado será possível

abrir a porta (aguarde aproximadamente 3 minutos).

Carregar novamente no botão START/PAUSE para fazer

iniciar o programa do ponto em que foi interrompido.

8. FIM DO PROGRAMA. É indicado pela escrita “END”

no visor, quando o símbolo PORTA BLOQUEADA

irá apagar-se será possível abrir a porta (aguarde

aproximadamente 3 minutos). Abrir a porta, retirar a

roupa e desligar a máquina.

! Se desejar anular um ciclo já iniciado, carregue por

alguns segundos na tecla . O ciclo será interrompido e a

máquina irá desligar-se.43

PT Programas e opções

A tecnologia de “PRIME” optimiza, conforme as peças inseridas

no tambor, o consumo de energia, água e tempo. Além disto,

ao carregar na tecla é possível seleccionar a opção:

- Water (Água): consente reduzir o consumo de água sem

renunciar a ter resultados impecáveis (recomendada para

peças demasiadamente sujas).

- Energy (Energia): opção configurada automaticamente

por “PRIME”, reduz o consumo de energia (recomendada

para peças normalmente sujas).

- Time (Tempo): consente reduzir a duração da lavagem

(recomendada para peças pouco sujas).

! Pode ser activada somente nos programas 1, 2, 3, 4, 5

(os três níveis) e 6, 7 (níveis - Energy e - Time).

Seleccionando esta função, a lavagem e a centrifugação serão

oportunamente modificadas para reduzir a formação de rugas.

No fim do ciclo, a máquina de lavar roupa efectuará lentas

rotações do tambor; o indicador luminoso da função PASSE FÁCIL e aquele de START/PAUSE ficarão intermitentes

(o primeiro azul, o segundo âmbar). Para terminar o ciclo,

carregar no botão START/PAUSE ou na tecla “PASSE FÁCIL”.

No programas 9-10 a máquina terminará o ciclo com a roupa

de molho e os indicadores luminoso da função PASSE FÁCIL

e o de START/PAUSE irão piscar. Para descarregar a água e

poder retirar a roupa é necessário carregar na tecla START/

PAUSE ou na tecla PASSE FÁCIL.

! Não pode ser activada nos programas 8, 11, 12, 13, , .

Nota: Se também desejar enxugar, este botão estará

activado somente em combinação com o nível “A1”.

Esta função é útil para

eliminar as manchas mais

resistentes. Colocar o

recipiente adicional 4,

fornecido com o produto,

no recipiente 1. Quando

deitar a lixívia, não ultrapasse

o nível “máx” indicado no

pino central (veja a figura).

Para efectuar somente o

branqueamento deitar a

lixívia na gaveta adicional

4, estabelecer o programa “Enxaguamentos” e activar

a opção “Anti-mancha” . Para branquear durante

a lavagem deite detergente e os aditivos, configure o

programa que desejar e seleccione a opção “Anti-mancha”

. Se utilizar a gaveta adicional 4 exclui-se a pré-lavagem.

! Não pode ser activada nos programas 1, 6, 8, 9, 10, 11,

Para programar o início atrasado do programa escolhido,

carregue no botão respectivo até alcançar o tempo de

atraso desejado. Quando esta opção estiver activa, no visor

aparecerá o símbolo . Para cancelar o início posterior,

carregue no botão até que no visor apareça a escrita OFF.

! É activo com todos os programas. Para todos Test Institutes: 1) Programa de controlo segundo a norma EN 50229: configurar o programa 2 com uma temperatura de 60ºC. 2) Programa longo para algodão: configurar o programa 2 com uma temperatura de 40ºC. 3) Programa curto para algodão: configurar o programa 4 com uma temperatura de 40ºC. Tabela dos programas

ProgramasDescrição do ProgramaTemp. max. (°C) Velocità max. (rotações por minu- to) SecagemDetergentes e aditivosCarga max. (Kg) Duração cicloPréla-vagemLava- gem Água de Javel Ama- ciadorProgramas para todos os diasÉ possível controlar a duração dos programas de lavagem no visor. 1 Algodão com pré-lavagem: Peças brancas extremamente sujas. 90° 1200   -

2 Algodão brancos: Peças brancas extremamente sujas. 90° 1200 

Algodão brancos (1): Brancos e coloridos resistentes muito sujos. 60° 1200

2 Algodão brancos (2): Brancos e coloridos delicados muito sujos. 40° 1200 

3 Algodão: Brancos e coloridos resistentes muito sujos. 60° 1200 

5 Sintéticos: Coloridos resistentes muito sujos. 60° 800 

1 10 Outwear30° 400 - -  - - 2Programas se Secado11 Algodão- -  - - - - 512 Sintéticos- -  - - - - 313 Lã- -  - - - - 1,5Programas ParciaisEnxaguamento - 1200  - -  7 Centrifugação - 1200  - - - - 7 Descarga - 0 - - - - - 7

A duração do ciclo indicada no visor ou no manual é uma estima calculada com base nas condições padrão. O tempo efectivo poderá variar a depender de vários factores, tais como a temperatura

e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais seleccionadas.44

PT Detergentes e roupa

Gaveta dos detergentes

O bom resultado da lavagem depende também do

emprego da dose certa de detergente: com excessos

não se lava de maneira mais eficaz, mas contribui-se para

formar crostas nas peças internas da máquina de lavar

roupa e poluir o meio ambiente.

! Não use detergentes para lavagem à mão, porque

formam demasiada espuma.

Tire a gaveta dos detergentes e deite o detergente ou o

aditivo da seguinte maneira:

Gaveta 1: Detergente para

Gaveta 2: Detergente para

lavagem (em pó ou líquido)

O detergente líquido deve ser deitado somente depois da

máquina ter arrancado.

Gaveta 3: Aditivos (para amaciar etc.)

O aditivo para amaciar não deve ultrapassar a grade.

gaveta adicional 4: Água de Javel

• Divida a roupa em função:

- do tipo de tecido / do símbolo na etiqueta.

- as cores: separe as peças coloridas das brancas.

• Esvazie as algibeiras e verifique se há botões soltos.

• Não ultrapasse os valores indicados que se referem ao

peso da roupa enxuta:

Jeans: vire do avesso as roupas antes de lavar e use um

detergente líquido. Utilize o programa 6.

Camisas: utilize o programa específico 7 para lavar

camisas de vários tipos de tecido e cores.

Garante a máxima cura minimizando a formação de

Lã: com o programa 8 é possível lavar na máquina todas

as peças de lã, mesmo aquelas com a etiqueta “lavar

somente à mão” . Para obter os melhores resultados,

utilize um detergente específico e não ultrapasse 1,5 kg.

Seda: utilize o programa específico 9 para lavar todas as

roupas de seda. Aconselha-se o uso de um detergente

específico para tecidos delicados.

Cortinas: dobre-as bem e coloque-as dentro de uma

fronha ou de um saquinho de rede. Utilize o programa 9.

Outwear (programa 10) foi estudado par lavar tecidos

hidrorepelentes e anoraques (por ex. Goretex, poliéster,

nylon); para obter os melhores resultados, utilize

detergente líquido e use uma dose adequada para a meia

carga; pré-tratar os punhos, colarinhos e manchas; não

use amaciador ou detergente com amaciador. Com este

programa não se podem lavar os edredões embutidos.

Sistema de balanceamento da carga

Antes de cada centrifugação, para evitar vibrações

excessivas e para distribuir a carga em modo uniforme,

o tambor efectua algumas rotações a uma velocidade

levemente superior àquela de lavagem. Se no fim de

repetidas tentativas a carga ainda não estiver correctamente

balanceada, a máquina efectuará a centrifugação com

uma velocidade inferior àquela prevista. No caso de

um excessivo desequilíbrio, a máquina de lavar roupa

efectuará a distribuição ao invés da centrifugação. Para

favorecer uma melhor distribuição da carga e o seu

correcto balanceamento, aconselha-se misturar peças

grandes com peças pequenas.45

PT Precauções e conselhos

! Esta máquina de lavar e secar roupa foi projectada

e fabricada em conformidade com os regulamentos

internacionais de segurança. Estas advertências são

fornecidas por razões de segurança e devem ser lidas

• Este aparelho foi projectado exclusivamente para um

• O aparelho não deve ser utilizado por pessoas (incluindo

crianças) com capacidades físicas, sensoriais ou

mentais reduzidas ou sem experiência e conhecimentos,

salvo se supervisionadas ou se tiverem recebido

instruções sobre a utilização do dispositivo por parte

de uma pessoa responsável pela sua segurança. As

crianças devem ser mantidas sob vigilância para evitar

que brinquem com a máquina.

- Não secar roupas não lavadas.

- As roupas sujas de substâncias como o óleo de fritura,

acetona, álcool, gasolina, querosene, produtos tira-

manchas, cera e substâncias para removê-la, devem

ser lavados com água quente com uma quandidade

superior de detergente antes de serem secas na

de látex), toucas para banho, materiais têxteis

impermeáveis, artigos com um lado de borracha ou

roupas e travesseiros que possuem partes de espuma

de látex não devem ser secos na máquina de secar

- Produtos para amaciar ou similares devem ser

utilizados em conformidade com as instruções do

- A parte final de um ciclo da máquina de secar roupas

ocorre sem calor (ciclo de arrefecimento) para garantir

que os produtos não sejam danificados.

ATENÇÃO: Nunca desligue a máquina de secar roupas

antes que tenha terminado o programa de secagem.

Nesse caso, retire rapidamente todas as peças de roupa

e pendure-as para que se esfriem rapidamente.

• Não toque na máquina com os pés descalços nem com

as mãos ou os pés molhados ou húmidos.

• Não puxe o cabo eléctrico para tirar a ficha da tomada,

pegue a ficha mesmo.

• Não abra a gaveta dos detergentes enquanto a máquina

estiver a funcionar.

• Não toque a água de descarga, que poderá chegar a

• Em nenhum caso force a porta para abri-la: poderá

danificar o mecanismo de segurança que a protege

contra aberturas acidentais.

• Se houver avarias, em nenhum caso mexa nos

mecanismos internos para tentar reparar.

• Verifique sempre que criança não se aproximem da

máquina a funcionar.

• Durante a lavagem a porta de vidro tende a aquecer-se.

• Se for preciso deslocá-la, são precisas pelo menos duas

ou três pessoas, com a máxima atenção. Nunca sozinho

porque a máquina é muito pesada.

• Antes de colocar a roupa verifique que o tambor esteja

• A porta da máquina a enxugar tende a esquentar-se.

• Não enxugue roupa que tenha sido lavada com

solventes inflamáveis (p. ex. trerimbitina).

• Não enxugue espuma de borracha nem elastômeros

• Assegure-se que quando estiver a enxugar, a torneira

da água esteja aberta.

• Eliminação do material de embalagem: obedeça os

regulamentos locais, de maneira que as embalagens

possam ser reutilizadas.

• A directiva Europeia 2002/96/CE referente à gestão de

resíduos de aparelhos eléctricos e electrónicos, prevê

que os electrodomésticos não devem ser escoados no

fluxo normal dos resíduos sólidos urbanos. Os aparelhos

desactualizados devem ser recolhidos separadamente

para optimizar a taxa de recuperação e reciclagem dos

materiais que os compõem e impedir potenciais danos

para a saúde humana e para o ambiente. O símbolo

constituído por um contentor de lixo barrado com uma

cruz deve ser colocado em todos os produtos por forma

a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades

locais ou os pontos de venda para solicitar informação

referente ao local apropriado onde devem depositar os

electrodomésticos velhos.46

PT Manutenção e cuidados 2. desenrosque a tampa girando-a no sentido anti-horário (veja a figura). é normal que perca um pouco de água;3. limpe o interior com cuidado;4. enrosque outra vez a tampa;5. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras. Verificar o tubo de alimentação de água Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras. ! Nunca utilize tubos já usados.

Interromper a alimentação de água e

de corrente eléctrica • Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de inundação.• Tire a ficha da tomada eléctrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção. Limpar a máquina de lavar roupa A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos. Limpar a gaveta dos detergentes Para extrair a gaveta, pressione a lingueta (1) e puxe para fora (2) (veja a figura).Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente. Cuidados com a porta de vidro e o tambor • Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis. Limpar a bomba Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma. ! Certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada.Para obter acesso à pré-câmara:1. remova o painel de cobertura no lado anterior da máquina empurrando para o centro, em seguida empurre para baixo de ambos os lados e remova-o (veja as figuras).

PT Anomalias e soluções

Pode acontecer que a máquina de lavar roupa não funcione. Antes de telefonar para a Assistência Técnica (veja

“Assistência”), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

A máquina de lavar roupa não

O ciclo de lavagem não inicia.

A máquina de lavar roupa

não carrega água (no visor é

visualizada a palavra “H2O”

A máquina de lavar roupa

carrega e descarrega água

A máquina de lavar roupa não

muito durante a centrifugação.

Da máquina de lavar roupa está a

Irão piscar os indicadores luminosos

das “Opções” e o indicador de START/

PAUSE e o visor irá indicar um código

de anomalia (por ex.: F-01, F-..).

Está a formar-se demasiada

A máquina de lavar e secar não

Possíveis causas / Solução:

• A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver

• Em casa não há corrente.

• A porta de vidro não está bem fechada.

• O botão ON/OFF não foi pressionado.

• O botão START/PAUSE não foi pressionado.

• A torneira da água não está aberta.

• Foi programado um atraso de uma hora no início.

• O tubo de alimentação de água não está ligado na torneira.

• O tubo está dobrado.

• A torneira da água não está aberta.

• Está a faltar água em casa.

• Não há suficiente pressão.

• O botão START/PAUSE não foi pressionado.

• O tubo de descarga não está instalado entre 65 e 100 cm de altura do chão

(veja “Instalação”).

• A ponta do tubo de descarga está imersa na água (veja “Instalação”).

• Da descarga na parede não foi sangrado o ar.

Se depois destas verificações o problema não for resolvido, feche a torneira

da água, desligue a máquina de lavar roupa e chame a assistência técnica.

Se a morada encontrar-se nos últimos andares de um edifício, é possível que

aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa

carrega e descarrega água continuamente. Para eliminar este inconveniente, há a

disposição no comércio apropriadas válvulas contra o efeito sifão.

• No programa não há descarga: com alguns programas será necessário iniciar a

descarga manualmente..

• Está activada a opção Passe Fácil: para completar o programa carregue na

tecla START/PAUSE (veja “Programas e opções”).

• O tubo de descarga está dobrado (veja “Instalação”)..

• A conduta de descarga está entupida.

• O tambor, no momento da instalação, não foi liberado correctamente (veja “Instalação”).

• A máquina não está nivelada (veja “Instalação”).

• A máquina está apertada entre móveis e parede (veja “Instalação”).

• O tubo de alimentação da água não está bem enroscado (veja “Instalação”).

• O gaveta dos detergentes está entupida (para limpá-la veja “Manutenção e cuidados”).

• O tubo de descarga não está fixado correctamente (veja “Instalação”)..

• Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e

volte a ligá-la. Se a anomalia persistir, contacte a Assistência Técnica.

• O detergente não é específico para máquina de lavar roupa (deve haver a

escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares).

• A dose foi excessiva.

• A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver

• Em casa não há corrente.

• A porta da máquina não está bem fechada.

• Foi programado um início posterior.

• A tecla de SECAGEM está na posição OFF.48

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja “Anomalias e soluções”);

• Reinicie o programa para verificar se o inconveniente foi resolvido;

• Em caso negativo, contacte um Centro de Assistência Técnica.

! Nunca recorra a técnicos não autorizados.

Estas informações encontram-se na placa colocada na parte traseira da máquina de lavar roupa e na parte anterior abrindo
