MODE D'EMPLOI PWDE 7124 S INDESIT

dispenser drawer and pour

! Ce symbole vous rappelle de lire ce mode d’emploi.

Installation, 14-15 Déballage et mise à niveauRaccordements eau et électricitéPremier cycle de lavageCaractéristiques techniques Description du lavante-séchante, 16-17 Bandeau de commandesÉcran Comment effectuer un cycle de lavage ou un

Programmes et options, 19 Tableau des programmesOptions de lavage Produits lessiviels et linge, 20 Tiroir à produits lessivielsTriage du lingeProgrammes spéciaux Précautions et conseils, 21 Sécurité généraleMise au rebut Entretien et soin, 22 Coupure de l’arrivée d’eau et du courantNettoyage du lavante-séchanteNettoyage du tiroir à produits lessivielsEntretien du hublot et du tambourNettoyage de la pompeContrôle du tuyau d’arrivée de l’eau Anomalies et remèdes, 23

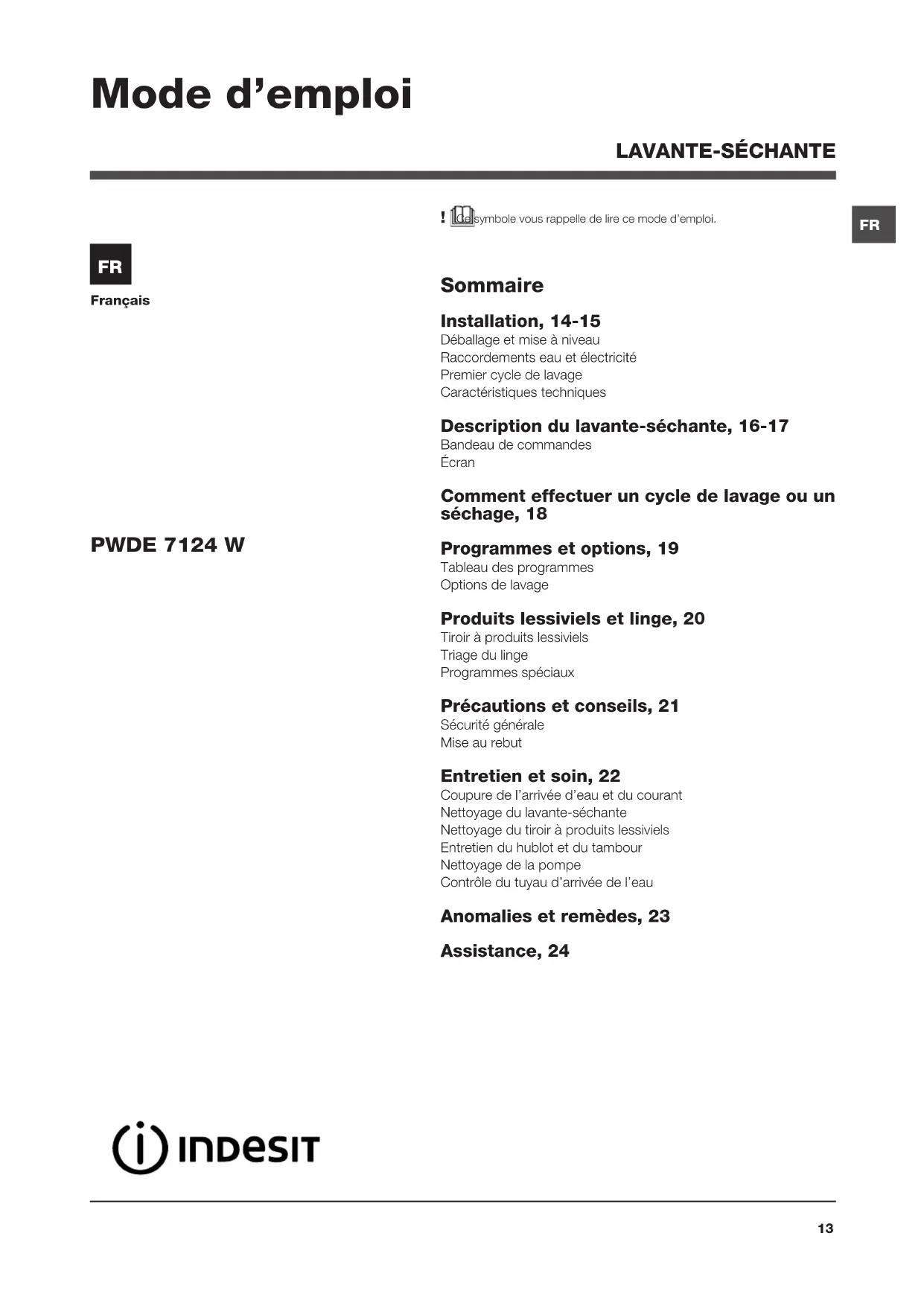

PWDE 7124 W Mode d’emploiFR

! Conserver ce mode d’emploi pour pouvoir le consulter

à tout moment. En cas de vente, de cession ou de

déménagement, veiller à ce qu’il suive toujours le lavante-

séchante pour que son nouveau propriétaire soit informé

sur son mode de fonctionnement et puisse profiter des

conseils correspondants.

! Lire attentivement les instructions : elles fournissent

des conseils importants sur l’installation, l’utilisation et la

sécurité de l’appareil.

Déballage et mise à niveau Déballage 1. Déballer le lavante-séchante.

2. Contrôler que le lavante-séchante n’a pas été

endommagé pendant le transport. S’il est abîmé, ne pas le

raccorder et contacter le vendeur.

3. Enlever les 4 vis de

protection servant au

transport, le caoutchouc

et la cale, placés dans la

partie arrière (voir figure).

4. Boucher les trous à l’aide des bouchons plastique

5. Conserver toutes ces pièces : il faudra les remonter en

cas de transport du lavante-séchante.

! Les pièces d’emballage ne sont pas des jouets pour

enfants. Mise à niveau 1. Installer le lavante-séchante sur un sol plat et rigide,

sans l’appuyer contre des murs, des meubles ou autre.

2. Si le sol n’est pas

parfaitement horizontal,

visser ou dévisser les pieds

de réglage avant (voir figure)

pour niveler l’appareil; son

angle d’inclinaison, mesuré

sur le plan de travail, ne doit

Une bonne mise à niveau garantit la stabilité de

l’appareil et évite qu’il y ait des vibrations, du bruit et des

déplacements en cours de fonctionnement. Si la machine

est posée sur de la moquette ou un tapis, régler les pieds

de manière à ce qu’il y ait suffisamment d’espace pour

assurer une bonne ventilation.

Raccordements eau et électricité Raccordement du tuyau d’arrivée de l’eau 1. Relier le tuyau

d’alimentation en le vissant

à un robinet d’eau froide à

embout fileté 3/4 gaz (voir

Faire couler l’eau jusqu’à

ce qu’elle soit limpide et

sans impuretés avant de

2. Raccorder le tuyau

d’arrivée de l’eau au

lavante-séchante en le

vissant à la prise d’eau

prévue, dans la partie

arrière en haut à droite (voir

3. Attention à ce que le tuyau ne soit pas plié ou écrasé.

! La pression de l’eau doit être comprise entre les valeurs

indiquées dans le tableau des Caractéristiques techniques

(voir page ci-contre).

! Si la longueur du tuyau d’alimentation ne suffit pas,

s’adresser à un magasin spécialisé ou à un technicien

! N’utiliser que des tuyaux neufs.

! Utiliser ceux qui sont fournis avec l’appareil.

15 Raccordement du tuyau de vidange Raccorder le tuyau

d’évacuation, sans le plier,

à un conduit d’évacuation

ou à une évacuation murale

placés à une distance du

sol comprise entre 65 et

ou bien l’accrocher à un

évier ou à une baignoire,

dans ce cas, fixer le

support en plastique fourni

avec l’appareil au robinet

(voir figure). L’extrémité

libre du tuyau d’évacuation

ne doit pas être plongée

! L’utilisation d’un tuyau de rallonge est absolument

déconseillée mais si on ne peut faire autrement, il faut

absolument qu’il ait le même diamètre que le tuyau original

et sa longueur ne doit pas dépasser 150 cm. Raccordement électrique Avant de brancher la fiche dans la prise de courant,

• la prise est bien reliée à la terre et est conforme aux

réglementations en vigueur;

• la prise est bien apte à supporter la puissance

maximale de l’appareil indiquée dans le tableau des

Caractéristiques techniques (voir ci-contre);

• la tension d’alimentation est bien comprise entre les

valeurs figurant dans le tableau des Caractéristiques

techniques (voir ci-contre);

• la prise est bien compatible avec la fiche du lavante-

séchante. Autrement, remplacer la prise ou la fiche.

! Le lavante-séchante ne doit pas être installé dehors,

même à l’abri, car il est très dangereux de le laisser

exposé à la pluie et aux orages.

! Après installation du lavante-séchante, la prise de

courant doit être facilement accessible.

! N’utiliser ni rallonges ni prises multiples.

! Le câble ne doit être ni plié ni trop écrasé.

! Le câble d’alimentation ne doit être remplacé que par

des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas de

non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l’appareil, effectuer

un cycle de lavage avec un produit lessiviel mais sans linge

et sélectionner le programme 2.

Caractéristiques techniques ModèlePWDE 7124 WDimensionslargeur 59,5 cm hauteur 85 cm profondeur 55 cmCapacitéde 1 à 7 kg pour le lavagede 1 à 5 kg pour le séchageRaccordements électriquesVoir la plaque signalétique appliquée sur la machineRaccordements hydrauliquespression maximale 1 MPa (10 bar) pression minimale 0,05 MPa (0,5 bar) capacité du tambour 52 litresVitesse d’essoragejusqu’à 1200 tours minuteProgrammes de contrôle selon la norme EN 50229lavage: programme 2; température 60°C; effectué avec une charge de 7 kg.séchage: premier séchage effectué pour 2 kg de linge avec sélection du niveau de séchage “A1” (PRÊT A PASSER);deuxième séchage effectué pour 5 kg del linge avec sélection du niveau de séchage “A4” (INTENSIF).

Cet appareil est conforme aux Directi-ves Communautaires suivantes:- 2004/108/CE (Compatibilité électromagnétique)- 2002/96/CE- 2006/95/CE (Basse Tension)FR

Description du lavante-séchante

Bandeau de commandes Touche

TEMPÉRATURE BOUTON PROGRAMMES Tiroir à produits lessiviels Touche ON/OFFTouche ESSORAGE Touche et voyant START/PAUSE EcranTouches et voyants OPTION Voyant HUBLOT VERROUILLÉ

Tiroir à produits lessiviels : pour charger les produits

lessiviels et les additifs (voir “Produits lessiviels et linge”).

Touche ON/OFF : appuyer brièvement sur la touche

pour allumer ou éteindre l’appareil. Le voyant bleu START/

PAUSE clignotant lentement indique que la machine

est allumée. Pour éteindre le lavante-séchante en cours

de lavage, appuyer sur la touche pendant au moins 3

secondes de suite ; une pression brève ou accidentelle

n’entraîne pas l’arrêt de l’appareil.

L’arrêt de l’appareil pendant un lavage annule le lavage en

BOUTON PROGRAMMES: pour sélectionner le

programme désiré (voir “Tableau des programmes”).

Touches et voyants OPTION: pour sélectionner les

options disponibles. Le voyant correspondant à l’option

sélectionnée restera allumé.

Touche ESSORAGE : appuyer sur cette touche

pour diminuer la vitesse de l’essorage ou pour l’exclure

complètement. La valeur correspondante s’affiche à

Touche TEMPÉRATURE : appuyer sur cette

touche pour diminuer la température ou pour l’exclure

complètement. La valeur correspondante s’affiche à

Touche SÉCHAGE: appuyer pour réduire ou

supprimer le séchage; le niveau ou le temps de séchage

sélectionné s’affiche à l’écran (voir “Comment faire un

cycle de lavage ou un séchage”).

Touche et voyant START/PAUSE : quand le voyant

bleu clignote lentement, appuyer sur la touche pour

démarrer un lavage. Une fois le cycle lancé, le voyant

passe à l’allumage fixe. Pour activer une pause de lavage,

appuyer à nouveau sur la touche ; le voyant devient

couleur ambre et se met à clignoter. Si le symbole n’est

pas allumé, il est possible d’ouvrir le hublot (3 minutes

environ). Pour faire redémarrer le lavage exactement à

l’endroit de l’arrêt, appuyer une nouvelle fois sur la touche.

Voyant HUBLOT VERROUILLÉ

Le symbole allumé indique que le hublot est verrouillé.

Pour éviter d’abîmer l’appareil, attendre que le symbole

s’éteigne avant d’ouvrir le hublot (3 minutes environ).

Pour ouvrir la porte tandis qu’un cycle est en cours,

appuyer sur la touche START/PAUSE ; si le symbole

HUBLOT VERROUILLÉ est éteint, on peut ouvrir le

Ce lavante-séchante, conformément aux nouvelles normes

en vigueur dans le domaine de l’économie d’énergie, est

équipée d’un système d’extinction automatique (veille)

activé après quelques minutes d’inutilisation. Appuyez

brièvement sur la touche ON-OFF et attendre que la

machine soit réactivée.

B C A L’écran est utile pour programmer la machine et fournit de multiples renseignements.

La section A affiche la durée des différents programmes disponibles et, une fois le cycle lancé, le temps restant jusqu’à la fin

du programme ; si un DÉPART DIFFÉRÉ a été sélectionné, le temps restant avant le démarrage du programme sélectionné

De plus, en appuyant sur la touche correspondante, il y a affichage des valeurs maximales de température, de vitesse

d’essorage et de niveau ou de temps de séchage que l’appareil peut effectuer selon le programme sélectionné.

Le sablier clignote pendant que l’appareil élabore les données selon le programme et le niveau sélectionnés. 10 minutes

maximum après la mise en marche, l’icône “sablier” s’allume en fixe et le temps résiduel définitif s’affiche. L’icône sablier

s’éteint au bout d’une minute environ après affichage du temps résiduel définitif.

La section B affiche les phases prévues pour le cycle sélectionné et, une fois le programme lancé, la phase de lavage et, à

l’occurrence, de séchage en cours.

La section C contient, en partant de gauche, les icônes correspondant à la “température”, à “l’essorage” et au “séchage”.

Les barres “température” indiquent le niveau de température correspondant au niveau maximum programmable pour le

Les barres “essorage” indiquent le niveau d’essorage correspondant au niveau maximum programmable pour le cycle

Le symbole s’allume pendant le réglage du séchage.FR

Comment effectuer un cycle de

lavage ou un séchage

1. METTRE L’APPAREIL SOUS TENSION. Appuyer

sur la touche ; le voyant bleu START/PAUSE se met à

clignoter lentement.

2. CHARGER LE LINGE. Ouvrir la porte hublot. Charger

le linge en faisant attention à ne pas dépasser la

quantité indiquée dans le tableau des programmes de la

3. DOSER LE PRODUIT LESSIVIEL. Sortir le tiroir et

placer le produit lessiviel dans les bacs correspondants

comme indiqué au paragraphe “Produits lessiviels et

4. FERMER LE HUBLOT.

5. CHOISIR LE PROGRAMME. Sélectionner à l’aide

du bouton PROGRAMMES le programme voulu; une

température et une vitesse d’essorage pouvant être

modifiées sont associées à ce dernier. La durée du

cycle s’affiche sur l’écran.

6. PERSONNALISER LE CYCLE DE LAVAGE.

Appuyer sur les touches correspondantes :

Modifier la température et/ou l’essorage.

L’appareil affiche automatiquement la température

et l’essorage maximum prévus pour le programme

sélectionné ou ceux qui ont été sélectionnés en

dernier s’ils sont compatibles avec le programme

choisi. Par pression sur la touche on peut diminuer

progressivement la température de lavage jusqu’à un

lavage à froid “OFF”. Par pression sur la touche on

peut diminuer progressivement la vitesse d’essorage

jusqu’à sa suppression totale “OFF”. Une autre pression

sur les touches ramènera les valeurs aux maximales

Sélectionner le séchage

A la première pression sur la touche , l’appareil

sélectionne automatiquement le niveau de séchage

maximum compatible avec le programme sélectionné.

Les pressions successives font diminuer le niveau et

ensuite le temps de séchage jusqu’à sa suppression

“OFF”. Une autre pression sur les touches ramènera les

valeurs aux maximums prévus.

Deux types de séchage sont disponibles:

A - En fonction du degré d’humidité du linge:

Prêt a repasser: linge légèrement humide, facile à

repasser. L’écran affiche “A1”.

Sur cintre: idéal pour le linge n’exigeant pas de

séchage complet. L’écran affiche “A2”.

Prêt a ranger: conseillé pour le linge à ranger dans

l’armoire sans repassage. L’écran affiche “A3”.

Intensif: conseillé pour le linge exigeant un séchage

complet, serviettes éponge et peignoirs par exemple.

L’écran affiche “A4”.

B - En fonction du temps: de 30 à 180 min (Charge

Si, exceptionnellement, la charge de linge à laver et faire

sécher dépasse la charge maximum prévue (voir tableau

des programmes), procéder au lavage et une fois le

programme terminé, séparer le linge dont une partie

sera replacée dans le tambour. Suivre à présent les

instructions pour procéder au “Séchage seulement”.

Procéder de même pour le linge restant.

Un cycle de refroidissement est toujours prévu quand le

séchage est terminé.

Sélectionner à l’aide du bouton programmes un séchage

(11-12-13) en fonction du type de tissu. Possibilité de

sélectionner le niveau ou le temps de séchage souhaité

à l’aide de la touche SÉCHAGE .

Modifier les caractéristiques du

• Appuyer sur la touche pour activer l’option ; le voyant

correspondant à la touche s’allume.

• Appuyer une nouvelle fois sur la touche pour

désactiver l’option; le voyant s’éteint.

! Si l’option sélectionnée est incompatible avec le

programme sélectionné, le voyant se met à clignoter et

l’option n’est pas activée.

! Si l’option sélectionnée n’est pas compatible avec

une autre sélectionnée précédemment, le voyant

correspondant à la première fonction sélectionnée se

met à clignoter et seule la deuxième est activée, le

voyant de l’option activée s’éclaire.

Remarque : si l’option est activée, aucune autre

option incompatible ne pourra être activée.

! Les options permettent de modifier le chargement

conseillé et/ou la durée du cycle de lavage.

7. DÉMARRER LE PROGRAMME. Appuyer sur la

touche START/PAUSE. Le voyant correspondant

s’allume en bleu fixe et le hublot est verrouillé (symbole

HUBLOT VERROUILLÉ allumé). Pour modifier un

programme lorsqu’un cycle est en cours, mettre le

lavante-séchante en pause en appuyant sur la touche

START/PAUSE (le voyant START/PAUSE devient couleur

ambre et clignote lentement) ; sélectionner le cycle désiré

et appuyer de nouveau sur la touche START/PAUSE.

Pour ouvrir la porte tandis qu’un cycle est en cours,

appuyer sur la touche START/PAUSE ; si le symbole

HUBLOT VERROUILLÉ est éteint, on peut ouvrir le

hublot (3 minutes environ). Pour faire redémarrer le

programme exactement à l’endroit de l’arrêt, appuyer

une nouvelle fois sur la touche START/PAUSE.

8. FIN DU PROGRAMME. Elle est signalée par

l’inscription “END” qui s’affiche à l’écran ; quand le

symbole HUBLOT VERROUILLÉ s’éteint, on peut

ouvrir le hublot (3 minutes environ). Ouvrir le hublot,

vider le lavante-séchante et éteindre l’appareil.

! Une pression prolongée sur la touche permet

d’annuler un cycle déjà lancé. Le cycle est interrompu et

l’appareil s’éteint.FR

Programmes et options

La technologie de «PRIME» ajuste les consommations

d’eau, d’électricité et la durée de lavage en fonction de la

charge effective de linge. Une pression sur la touche

permet en outre de sélectionner l’option:

- Water (Eau): pour réduire la consommation d’eau

sans pour autant renoncer à des résultats impeccables

(conseillée pour du linge très sale).

- Energy (Énergie): cette option, sélectionnée en

automatique par «PRIME», réduit la consommation

d’électricité (conseillée pour du linge normalement sale).

- Time (Temps): pour réduire la durée de lavage

(conseillée pour du linge peu sale).

! Il n’est activable que sur les programmes 1, 2, 3, 4, 5

(les trois niveaux) et 6, 7 (niveaux - Energy et - Time). Repassage facileEn cas de sélection de cette fonction, le lavage et l’essorage seront dûment modifiés pour réduire le froissement. En fin de cycle, le lavante-séchante fait tourner le tambour lentement, le voyant de l’option REPASSAGE FACILE et celui de START/PAUSE se mettent à clignoter (le premier est bleu, le deuxième est ambre). Pour compléter le cycle, il faut appuyer sur la touche START/PAUSE ou sur la touche REPASSAGE FACILE. Pour le programmes 9-10 l’appareil arrive au bout du cycle en laissant le linge tremper, le voyant REPASSAGE FACILE et celui de START/PAUSE se mettent à clignoter. Pour vidanger l’eau et pouvoir sortir le linge, il faut appuyer sur la touche START/PAUSE ou sur la touche REPASSAGE FACILE. ! Elle n’est pas activable sur les programmes 8, 11, 12, 13, , . Note: si vous voulez aussi effectuer le séchage, ce bouton agit uniquement s’il est utilisé avec le niveau “A1” (Prêt a repasser). Anti-tâchesCette fonction est très utile pour éliminer les taches les plus résistantes. Monter le bac supplémentaire 4 fourni avec l’appareil à l’intérieur du bac 1. Au moment de verser l’eau de Javel, attention à ne pas dépasser le niveau “max” indiqué sur le pivot central (voir figure). Pour n’effectuer qu’un blanchissage, verser l’eau de Javel dans le bac supplémentaire 4, sélectionner le programme “Rinçage” et activer la fonction “Anti-tâches” . Pour blanchir en cours de lavage, verser la lessive et les additifs, sélectionner le programme souhaité et activer l’option “Anti-tâches” . L’utilisation du bac supplémentaire 4 exclut le prélavage.! Elle n’est pas activable sur les programmes 1, 6, 8, 9, 10, 11, 12, 13, , . Départ différéPour programmer le départ différé d’un programme sélectionné, appuyer sur la touche correspondante jusqu’à ce que le retard désiré soit atteint. Quand cette option est activée, le voyant correspondant reste allumé : Pour supprimer le départ différé, appuyer sur la touche jusqu’à ce que l’écran affiche “OFF”.! Il est activable avec tous les programmes. Tableau des programmes

La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que :

température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées. Pour tous les instituts qui effectuent ces tests : 1) Programme de contrôle selon la norme EN 50229 : sélectionner le programme 2 à 60°C. 2) Programme coton long : sélectionner le programme 2 et une température de 40°C. 3) Programme coton court : sélectionner le programme 4 et une température de 40°C.ProgrammesDescription du ProgrammeTemp. max. (°C) Vitesse maxi (tours minute)SéchageProduit lessiviel et additifsCharge maxi (Kg) Durée cycle Pré- lavageLavage Javel Adouciss.Programmes Quotidiens 1 Coton avec prélavage: blancs extrêmement sales. 90° 1200   -

2 Coton blanc: blancs extrêmement sales. 90° 1200 

2 Coton blanc (1): blancs et couleurs résistantes très sales. 60° 1200 

2 Coton blanc (2): blancs et couleurs délicates très sales. 40° 1200 

3 Coton: blancs et couleurs résistantes très sales. 60° 1200 

4 Coton couleurs (3): blancs peu sales et couleurs délicates. 40° 1200 

Synthétique: couleurs résistantes très sales. 60° 800

-    2 Programmes Spéciaux 8

Laine: pour laine, cachemire, etc. 40° 800

Soie: pour linge en soie, viscose, lingerie. 30° 0 - -

10 Outwear30° 400 - -  - - 2Programmes se Séchage 11 Séchage Coton- -  - - - - 5 12 Séchage Synthétique- -  - - - - 3 13 Séchage Laine- -  - - - - 1,5FonctionsRinçage - 1200  - -  7 Essorage - 1200  - - - - 7 Vidange - 0 - - - - - 7 La durée des programmes de lavage est contrôlable sur l’afficheur.FR

Produits lessiviels et linge

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d’un bon dosage

de produit lessiviel : un excès de lessive ne lave pas

mieux, il incruste l’intérieur du lavante-séchante et pollue

! Ne pas utiliser de lessives pour lavage à la main, elles

Sortir le tiroir à produits lessiviels et verser la lessive ou

l’additif comme suit.

Bac 1 : Lessive prélavage (en poudre)

Avant d’introduire la lessive, s’assurer que le bac

supplémentaire 4 n’est pas présent.

Bac 2 : Lessive lavage (en poudre ou liquide)

Verser la lessive liquide juste avant la mise en marche.

Bac 3 : Additifs (assouplissant, etc.)

L’assouplissant ne doit pas déborder de la grille.

bac supplémentaire 4 : Javel

• Trier correctement le linge d’après :

- le type de textile / le symbole sur l’étiquette.

- les couleurs: séparer le linge coloré du blanc.

• Vider les poches et contrôler les boutons.

• Ne pas dépasser les valeurs indiquées correspondant

au poids de linge sec :

Textiles résistants : 7 kg max.

Textiles synthétiques : 3 kg max.

Textiles délicats : 2 kg max.

Soie : 1 kg max. Combien pèse le linge ? 1 drap 400-500 g

1 taie d’oreiller 150-200 g

1 peignoir 900-1200 g

1 serviette éponge 150-250 g

Jeans: mettez les jeans à l’envers avant de les laver et

utilisez une lessive liquide. Sélectionnez le programme 6.

Chemises: sélectionner le programme approprié au

lavage de chemises 7 pour laver des chemises de textile

et couleur différents.

Laine: grâce au programme 8 vous pouvez laver à la

machine tous vos vêtements en laine, y compris ceux qui

portent l’étiquette “ lavage à la main uniquement “ . Pour

obtenir d’excellents résultats utilisez un produit lessiviel

spécial et ne dépassez pas une charge de 1,5 kg.

Soie: sélectionner le programme de lavage spécial 9 pour

vêtements en soie. Il est conseillé d’utiliser une lessive

spéciale pour linge délicat.

Voilages: pliez-les bien et glissez-les dans une taie

d’oreiller ou dans un sac genre filet. Sélectionner le

Outwear (programme 10): est spécialement conçu

pour laver des tissus hydrofuges et des anoraks (par

ex.: goretex, polyester, nylon); pour obtenir d’excellents

résultats, utilisez une lessive liquide avec une dose pour la

demi-charge; prétraitez poignets, cols et taches; n’utilisez

ni assouplissants ni d’autres produits avec assouplissant.

Avec ce programme vous ne pouvez pas laver les duvets.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive

et répartir le linge de façon uniforme, le lavante-séchante

fait tourner le tambour à une vitesse légèrement supérieure

à la vitesse de lavage. Si au bout de plusieurs tentatives,

la charge n’est toujours pas correctement équilibrée,

l’appareil procède à un essorage à une vitesse inférieure

à la vitesse normalement prévue. En cas de déséquilibre

excessif, le lavante-séchante préfère procéder à la

répartition du linge plutôt qu’à son essorage. Pour une

meilleure répartition de la charge et un bon équilibrage,

nous conseillons de mélanger de grandes et petites pièces

Précautions et conseils

! Ce lavante-séchante a été conçu et fabriqué

conformément aux normes internationales de sécurité.

Ces consignes sont fournies pour des raisons de sécurité,

il faut les lire attentivement.

• Cet appareil n’est pas destiné à être utilisé par des

personnes (enfants compris) dont les capacités

physiques, sensorielles ou mentales sont réduites

ou qui ne disposent pas des connaissances ou de

l’expérience nécessaires, à moins qu’elles n’aient été

formées et encadrées pour l’utilisation de cet appareil

par une personne responsable de leur sécurité.

Surveiller les enfants pour s’assurer qu’ils ne jouent pas

• - Ne pas mettre sécher du linge non lavé.

- Le linge contaminé avec des substances telles que

de l’huile de cuisson, de l’acétone, de l’alcool, de

l’essence, du kérosène, des détachants, de l’essence

de térébenthine, de la cire et des substances pour

l’enlever, doit être lavé à l’eau chaude avec une dose

supplémentaire de lessive avant d’être introduit dans le

- Des objets en mousse expansée (mousse de latex),

des bonnets de douche, des textiles imperméables, des

articles doublés de caoutchouc et des vêtements ou

des coussins ayant des parties en mousse de latex ne

doivent pas être séchés en sèche-linge.

- En cas d’utilisation d’assouplissants ou de tout autre

produit similaire, se conformer aux instructions du

- La partie finale d’un cycle du sèche-linge se produit

sans chaleur (cycle de refroidissement) pour éviter tout

endommagement du linge.

ATTENTION: Ne jamais arrêter le sèche-linge avant

la fin du programme de séchage. Dans ce cas, sortir

immédiatement tout le linge et l’étendre pour le faire

refroidir rapidement.

• Cet appareil est conçu pour un usage domestique.

• Ne jamais toucher l’appareil si l’on est pieds nus et si

les mains sont mouillées ou humides.

• Ne jamais tirer sur le câble pour débrancher la fiche de

la prise de courant.

• Ne pas ouvrir le tiroir à produits lessiviels si la machine

• Ne pas toucher à l’eau de vidange, elle peut atteindre

des températures très élevées.

• Ne pas forcer pour ouvrir le hublot : le verrouillage de

sécurité qui protège contre les ouvertures accidentelles

pourrait s’endommager.

• En cas de panne, éviter à tout prix d’accéder aux

mécanismes internes pour tenter une réparation.

• Veiller à ce que les enfants ne s’approchent pas de

l’appareil pendant son fonctionnement.

• Pendant le lavage, le hublot a tendance à chauffer.

• Deux ou trois personnes sont nécessaires pour déplacer

l’appareil avec toutes les précautions nécessaires. Ne jamais

le déplacer tout seul car il est très lourd.

• Avant d’introduire le linge, s’assurer que le tambour est

• Pendant le séchage, le hublot a tendance à chauffer.

• Ne mettez pas à sécher du linge lavé avec des solvants

inflammables (trichloréthylène par ex.).

• Ne mettez pas à sécher du caoutchouc-mousse ou des

élastomères du même genre.

• Vérifiez qu’au cours du séchage, le robinet de l’eau soit

• Mise au rebut du matériel d’emballage :

se conformer aux réglementations locales de manière à ce

que les emballages puissent être recyclés.

• La directive européenne 2002/96/CE sur les déchets

d’équipements électriques et électroniques prévoit que les

électroménagers ne peuvent pas être traités comme des

déchets solides urbains ordinaires. Les appareils usagés

doivent faire l’objet d’une collecte séparée pour optimiser

le taux de récupération et de recyclage des matériaux qui

les composent et empêcher tout danger pour la santé et

pour l’environnement. Le symbole de la poubelle barrée est

appliqué sur tous les produits pour rappeler qu’ils font l’objet

d’une collecte sélective. Pour tout autre renseignement sur

la collecte des électroménagers usés, prière de s’adresser au

service public préposé ou au vendeur.FR

Coupure de l’arrivée d’eau et du courant • Fermer le robinet de l’eau après chaque lavage. Cela réduit l’usure de l’installation hydraulique du lave-linge et évite tout danger de fuites. • Débrancher la fiche de la prise de courant lors de tout nettoyage du lave-linge et pendant tous les travaux d’entretien. Nettoyage du lave-linge Pour nettoyer l’extérieur et les parties en caoutchouc, utiliser un chiffon imbibé d’eau tiède et de savon. N’utiliser ni solvants ni abrasifs. Nettoyage du tiroir à produits lessiviels Pour sortir le tiroir, appuyer sur le levier (1) et tirer vers soi (2) (voir figure).Le laver à l’eau courante ; effectuer cette opération assez souvent. Entretien du hublot et du tambour • Il faut toujours laisser le hublot entrouvert pour éviter la formation de mauvaise odeurs. Nettoyage de la pompe Le lave-linge est équipé d’une pompe autonettoyante qui n’exige aucune opération d’entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière. ! S’assurer que le cycle de lavage est bien terminé et débrancher la fiche.Pour accéder à cette préchambre :1. retirer le panneau situé à l’avant du lave-linge en appuyant vers le centre. Appuyer ensuite vers le bas de chaque côté et l’extraire (voir figures).

2. dévisser le couvercle en le tournant dans le sens inverse des aiguilles d’une montre (voir figure) : il est normal qu’un peu d’eau s’écoule;3. nettoyer soigneusement l’intérieur;4. revisser le couvercle;5. remonter le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre l’appareil. Contrôle du tuyau d’arrivée de l’eau Contrôler le tuyau d’alimentation au moins une fois par an. Procéder à son remplacement en cas de craquèlements et de fissures : car les fortes pressions subies pendant le lavage pourraient provoquer des cassures. ! N’utiliser que des tuyaux neufs.

Anomalies et remèdes

Il peut arriver que le lavante-séchante ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”),

contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Le lavante-séchante ne s’allume pas.

Le cycle de lavage ne démarre

Il n’y a pas d’arrivée d’eau (l’écran

affiche “H2O” qui clignote).

Le lavante-séchante prend l’eau

et vidange continuellement.

Le lavante-séchante ne vidange

pas et n’essore pas.

Le lavante-séchante vibre

beaucoup pendant l’essorage.

Le lavante-séchante a des fuites.

Les voyants des “Options” et

de START/PAUSE clignotent

rapidement. L’écran affiche un code

d’anomalie (par ex. : F-01, F-..).

Il y a un excès de mousse.

Le lavante-séchante ne sèche

Causes / Solutions possibles :

• La fiche n fest pas branchée dans la prise de courant ou mal branchée.

• Il y a une coupure de courant.

• Le hublot n’est pas bien fermé.

• La touche ON/OFF n’a pas été enfoncée.

• La touche START/PAUSE n’a pas été enfoncée.

• Le robinet de l’eau n’est pas ouvert.

• Un départ différé a été sélectionné.

• Le tuyau d’arrivée de l’eau n’est pas raccordé au robinet.

• Le tuyau est plié.

• Le robinet de l’eau n’est pas ouvert.

• Il y a une coupure d’eau.

• La pression n’est pas suffisante.

• La touche START/PAUSE n’a pas été enfoncée.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65

et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”).

• L’évacuation murale n’a pas d’évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, éteindre la

machine et appeler le service Assistance. Si l’appartement est situé en étage dans

un immeuble, il peut y avoir des phénomènes de siphonage qui font que le lavante-

séchante prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, on

trouve dans le commerce des soupapes spéciales anti-siphonage.

• Le programme ne prévoit pas de vidange : pour certains programmes, il faut

intervenir pour la faire démarrer.

• L’option REPASSAGE FACILE est activée : pour compléter le programme,

appuyer sur la touche START/PAUSE (“Programmes et options”).

• Le tuyau de vidange est plié (voir “Installation”).

• La conduite d’évacuation est bouchée.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lavante-

séchante (voir “Installation”).

• Le lavante-séchante n’est pas posé à plat (voir “Installation”).

• Le lavante-séchante est coincé entre des meubles et le mur (voir “Installation”).

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”).

• Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1

minute environ avant de rallumer.

Si l’anomalie persiste, appeler le service d’assistance.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il y

ait l’inscription “pour lavante-séchante”, “main et machine”, ou autre semblable).

• La quantité utilisée est excessive.

• La fiche n’est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.

• Le hublot n’est pas bien fermé.

• Un départ différé a été sélectionné.

• Le SÉCHAGE est en position OFF.FR

Avant d’appeler le service d’Assistance technique :

• Vérifier s’il est possible de résoudre l’anomalie par ses propres moyens (voir “Anomalies et Remèdes”);

• Remettre le programme en marche pour contrôler si l’inconvénient a disparu ;

• Si ce n’est pas le cas, contacter un Centre de dépannage.

! Ne jamais s’adresser à des techniciens non agréés.

• le type de panne ;

• le modèle de l’appareil (Mod.) ;

• le numéro de série (S/N).

Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lavante-séchante et à l’avant quand on ouvre la

ou coloque na beira de

a un rubinetto d’acqua
