MANUAL DE UTILIZADOR Fatal1ty Z87 Killer ASROCK

Obrigado por ter comprado a placá principal ASRock Fatality Z87 Killer Series, uma placá principal fiavel produzida sob os rigorosos criterios de controlo de qualidade da ASRock.Esta placá principal Oferece um excellente desempenso com um design robusto em conformidade com o compromisso da ASRock em fabricar produits de qualidade e resistentes.

Dado que as espécografções da placá principal e o software do BIOS poderão seractualizados, o conteúdo这是我 manual está sujeito à alterações sem avis prévio. Casoocorram modificações a estemanual, a versao actualizada está disponível no Website da ASRock sem avis prévio. Se necessitar de assistência Tecnica relacionada com esta placá principal, visite onoxo Web site para obter informações espécicas acerca do Modelo que está autilizar. Não podera encontrar a lista de placas VGA e CPU mais recentes supportadas no Web site da ASRock. Web site da ASRockhttp://www.asrock.com.

1.1 Conteudo da embalagem

• Placa principal ASRock Fatality Z87 Killer Series (Formato ATX)
• Guia de instalacao rapiida da ASRock Fatality Z87 Killer Series
• CD de suporte da ASRock Fatality Z87 Killer Series
• 4 x Cabos de dados Serial ATA (SATA) (Optional)
  1x Paineled E/S
• 1 x Placa Bridge_SLI_2S ASRock

1.2 Especificações

Plataforma	· Formato ATX · Design de condensadores banhados a ouro de alta qualidade (Condensadores de polímeros conduções de alta qualidade 100% fabricados no Japão)
Estilo A	· Purity SoundTM · Entrada HDMI
Armadura para jogos	Potência de CPU · Conector de alimentação de alta densidade Placa VGA · Contactos banhados a ouro de 15μ em ranhura VGA PCIe (PCIE2) · Conector de alimentação SLI/XFire Internet · Qualcomm® Atheros® KillerTM LAN Audio · Purity SoundTM
CPU	· Suporta processadores Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® de 4a geração em socket LGA1150 · Design Digi Power · Design com 8 fases de alimentação · Suporta a Tecnologia Intel® Turbo Boost 2.0
Chipset	· Intel® Z87
Memória	· Tecnologia de memória DDR3 de trois canais · 4x ranhuras DIMM DDR3 · Suporta memória DDR3 3050+(OC)/2800(OC)/2400(OC)/213 3(OC)/1866(OC)/1600/1333/1066, não ECC, sem memória intermédia · Capacidade maior da memória dosystema: 32GB (consultar AVISO) · Suporta Extreme Memory Profile (XMP)1.3/1.2 da Intel®

Ranhuras de expansao

a x16 (PCIE2); duplo a x8 (PCIE2) / x8 (PCIE5); triplo a x8 (PCIE2) / x4 (PCIE5) / x4 (PCIE7))

TM, 3-Way CrossFireXTM e

CrossFireXTM TM e SLI TM da NVIDIA

Gráficos

• Os graficos incorporados Intel® HD e as saidas VGAapanas podem ser suportados com processadores com GPU integra-da.
• Suporta graficos incorporados Intel® HD: Intel® Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Tecnologia Intel® Clear Video HD, Intel® Insider™, Graficos Intel® HD 4600
• Pixel Shader 5.0, DirectX 11.1
• Memória partilhada maior de 1792MB
  Trés opções de saída VGA: D-Sub, DVI-D e HDMI
• Suporta configuraçao com tres monitores
• Suporta Tecnologia HDMI com resolutione maxima de até 4K × 2K (4096x2304) @ 24Hz
• Suporta DVI-D com resolutione maxima de até 1920x1200 @ 60Hz
• Suporta D-Sub com resolutione maxima de até 1920x1200 @ 60Hz
• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com HDMI (É necessário um monitor compatível com HDMI)
• Suporta a funcao HDCP com portas DVI-D e HDMI
• Suporta reprodução Blu-ray (BD) Full HD a 1080p com portas DVI-D e HDMI

Áudio

• Audio HD de 7.1 canais com proteção de conteudo (Codec de audio Realtek ALC1150)
• Suporte audio Blu-ray superior

• Suporta Purity Sound

• 115dB SNR DAC com amplificador diferencial

• TI° NE5532 (suporta amplificador de auscultadores premium até 600 Ohms)
• Tecnologia de acontecimiento directo
• cobertura de blindagem EMI

• Blindagem de isolamento PCB

• Suporta a Tecnologia DTS Connect

LAN

PCIE x1 LAN Gigabit a 10/100/1000 Mb/s
Qualcomm Atheros Killer E2200 Series
- Suporta Wake-On-LAN
- Suporta IEEE 802.3az
- Suporta PXE

E/S do pailnel traseiro

• 1 x Porta PS/2 para rato/teclado
• 1 x Porta D-Sub
• 1 x Porta DVI-D
• 1 x porta de saía HDMI
• 1 x porta de entrada HDMI
• 1 x Porta de saía SPDIF optica
• 3 x portas USB 2.0
• 1 x Porta para rato Fatality (USB 2.0)
• 4xPortasUSB3.0
• 1 x Porta LAN RJ-45 com LED (LED ACT/LIGACAO e LED DE VELOCIDADE)
• Ficha de audio HD: Altifalante traseiro / Central / Graves / Entrada de LINHA / Altifalante frontal / Microfone

Armazenamento

• 6 x connectores SATA3 a 6,0 Gb/s, com suporte para RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia Intel Rapid Storage 12 e Tecnologia Intel Smart Response), NCQ, AHCI e "Hot Plug"

Conector

1 x Terminal IV
- 1 x Terminal de porta COM
- 1 x Conector para LED de alimentacao
- 2 x Conectores da ventoinha da CPU (1 x 4 pinos, 1 x 3 pinos)
- 3 x Conectores da ventoinha do chassis (1 x 4 pinos, 2 x 3 pinos)
- 1 x Conector da ventoinha de alimentacao (3 pinos)
- 1 x conector de alimentacao de 24 pinos ATX
- 1 x conector de alimentacao de 12V com 8 pinos (Conector de alimentacao de alta densidade)
- 1 x Conector de alimentacao SLI/XFire
- 1xconectordeaudio do paineifrontal
- 2 x terminals USB 2.0 (suporte para 4 portas USB 2.0)
- 1 x terminal USB 3.0 (sopporte para 2 portas USB 3.0)

FuncionaldidasabBIOS

• 2 x BIOS UEFI oficial da AMI com 64Mb com suporte de interface multilingue (1 x BIOS principal e 1 x BIOS de réserve)
• Suporta a Tecnologia Secure Backup UEFI
• Eventos de reactivação compatíveis com ACPI 1.1
• Suporta SMBIOS 2.3.1
  Multi-ajuste de tensao de CPU, DRAM, PCH 1,05V, PCH 1,5V

CD desuporte

• Controladores, Utilários, Software antivirus (versão de avaliacao), Navegador e Barra de Ferramentas Google Chrome, Start8 (30 dias de avaliacao), XSplit, XSplit, Killer Network Manager

Monitor de hardware

• Sensor de temperatura de CPU/Chassis
• Taquimetro de ventoinha de CPU/Chassis/Alimentacao
• Ventoinha de CPU/Chassis silenciosa (Permite o ajuste automatico da velocidade da ventoinha do chassis atraves da temperatura da CPU)
• Controlo de velocidade da ventoinha de CPU/Chassis
• Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore

Sistema Operativo

• Compatével com Microsoft® Windows® 10 64-bits / 8.1 32-bits / 8.1 64-bits / 8 32-bits / 8 64-bits / 7 32-bits / 7 64-bits

Certificacoes

FCC,CE, WHQL
- Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

• Para obter informações detolvimento acerca do produits, visite onoxo Web site: http://www.asrock.com

Tenha em atençao que o overclocking inclui um determinado grau de risco, inclindo o ajuste das definições na BIOS, a aplicação de Tecnologia Untied Overclocking ou a utilizesação de ferramentas de overclocking de terreiros. O overclocking pode afectar a estabilitaddoSYSTEMAoumeso causar danos acos componentes e dispositivos do seu systema. Overclockingdeera sereffectuado por sua conta e risco.Nao nos responsabilizamos por possiveis danos causados pelo overclocking.

Devido as limitações, o fazer no real da memória de 4GB reservada para utilizes em sistemas operativos Windows 32-bits poderá ser inferior. Os sistemas operativos Windows 64-bits não possuemisas limitações. Pode utilizear o ASRock XFast RAM para dar uso à memória que o Windows* não utilizes.

1.3 Configuração dos jumpers

A imagem abaixo ilustra como os jumpers são configurados. quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinosculos pino1 e pino2 está "Curtos" quando a tampa do jumper é colocada restes 2 pinos.

Jumper para limpar o CMOS

(CLRCMOS1)

Limpar CMOSPredefinição

CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os parâ-metros doSYSTEMA para os values predefinidos, encerre o computador e deslgue a ficha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não limpe o CMOS logo antes et两张uado aactualização da BIOS. Se precisar de limpar o CMOS logo antes ter terminado umaactualização da BIOS,deerá primeiro,iniciar oSYSTEMA voltar a encerra-lo antes de efectuar a acçao de limpeza do CMOS. Tenha em atençao que aPALavra-passe, data, hora e perfil predefinido deutilizador apenas sera limpos se a pilha do CMOS for retirada.

Jumper de selecao da

BIOS

(BIOS_SEL1)

Esta plac a principal possui das BIOS integradas, uma BIOS principal (BIOS_A) e uma BIOS de reserve (BIOS_B), que augmente a protecao, segurar e estabilitadde do seuSYSTEMa. Em condições normais, osystema funca na BIOS principal. No entanto, se a BIOS principal ficar corrompida ou danificada, utilize umatampa de jumper para colocar os pino2 e pino3 em "curto" e a BIOS de reserve iráassuminar as funcoes no proximo reinicio do systema. Apos isso, colque novamenteos pino1 e pino2 em "curto" e utilize outilario "Secure Backup UEFI" noutilario de configuraao da BIOS para copiar o ficheiro da BIOS para a BIOS principalpara garantir o functionamento normal do systema. Por razoes de segurar daSYSTEMA, osutilizadores nao podemactualizar manualmente a BIOS de reserve.Osutilizadores podem consultar os LED da BIOS (BIOS_A_LED ou BIOS_B_LED)para identicular qual a BIOS activado nesse momento.

1.4 Terminais e connectores integrados

Os terminais e connectores integrados NAO são jumpers. NAO coloque tampas de jumpers sobre estas terminais e connectores. Colocar tampas de jumpers sobre os terminais e connectores irá Causear danos permanentes à placar principal.

Terminal do pail de
sistema

Ligue o botão de alimentação, o botão de reposicao e o indicator do estado doSYSTEMA no chassis a este terminal de acordo com a descrição abaixo. Tenha em atençao os pinos positivos e negativos antes de ligar os cabos.

PWRBTN (Botão de alimentação):

Ligue ao botao de alimentacao no pailen frontal do chassis. Pode configurar a forma para desligar o seu systema atraves do botao de alimentacao.

RESET (Botão de reposicao):

Ligue ao botao de reposicao no pailen frontal do chassis. Prima o botao de reposicao para reiniciar o computador caso este bloqueie e nao sera possivel reiniciar normalmente.

PLED (LED de alimentacao do systema):

Ligue ao indicator do estado da alimentacao no pailen frontal do chassis. O LED ficar acesso quando osystema estiver em funcaoamento. O LED ficar a intermitente quando o systema estiver nos Estados de suspensao S1/S3. O LED ficar desligado quando o systema estiver no estado de suspensao S4 ou desligado (S5).

Ligue ao LED de atividade do disco rigido no pailen frontal do chassis. O LED ficar acesso quando o disco rigido estiver a ler ou a escrever dados.

O design do painel frontal pode variar dependendo do chassis. Um modulo de painel frontal consiste principalmente em um botao de alimentacao, um botao de reposicao, um LED de alimentacao, um LED de atividade do disco rigido, um altifalante, etc. Ao ligar o seu modulo de painel frontal do chassis a este conector, certifique-se de que os fios e os pinos tem uma correspondencia exacta.

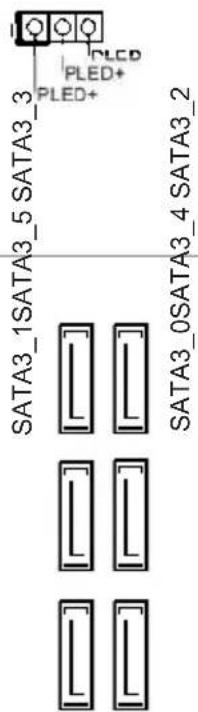

Conector do LED de alimentacao (PLED1 de 3 pinos) (consultar p.1, N.° 14)

Conectores ATA3 de série
(SATA3_0:
consultar p.1, N.° 19)
(SATA3_1:
consultar p.1, N.° 8)
(SATA3_2:
consultar p.1, N.° 11)
(SATA3_3:
consultar p.1, N.° 10)
(SATA3_4:
consultar p.1, N.° 13)
(SATA3_5:
consultar p.1, N.° 12)

Terminais USB 2.0 (USB4_5 de 9 pinos) (consultar p.1, N.° 20) (USB6_7 de 9 pinos) (consultar p.1, N.° 21)

Terminais USB 3,0 (USB3_4_5 de 19 pinos) (consultar p.1, N.°7)

Ligue o LED de alimentacao do chassis a esteterminal para indicar o estado de alimentacao doSYSTEMA.

Estes seis conectores
SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma velocidade de transferência de dados de até 6,0 Gb/s.

Para além das quatre portas USB 2.0 no paine de E/S, existem doit terminais{nesta plac principal.Cada terminal USB 2,0 é capaz de suportar duas portas.

Paralem das quatre portas USB 3.0 no paine de E/S,existe um terminal esta placaprimal. Cada terminal USB 3.0e capaz de所提供ar dos portas.

Terminal de audio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.° 25)

Este terminal destinas-se a ligaçao de dispositivos audio ao painei de audio frontal.

1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de pailen no chassis devera suportar HDA para funcional correctamente. Siga as instruções no/DDs manual e no manual do chassis para instalar o seu Sistema.
2. Se utilizes um paine de audio AC'97, instale-o no terminal de audio do paine frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao pail de audio HD. Não precisa de os ligar para o pail de audio AC'97.
E. Para fazer o microfone frontal, acada ao separators "Microfone Frontal" no pailen de controlo Realtek e ajuste o "Volume de gravacao".

Terminal do altifalante do chassis

(SPEAKER1 de 4 pinos) (consultar p.1, N.° 16)

DUMMY SPEAKER

Ligue o altifalante do chassis a este terminal.

Conectores da ventoinha do chassis e alimentacao (CHA_FAN1 de 4 pinos) (consultar p.1, N.° 18)

Ligue os cabos da ventoinha aos connectores da ventoinha colocando o cabo preto no pino de ligaçao a terra.

Conectores da ventoinha da CPU (CPU_FAN1 de 4 pinos) (consultar p.1, N.° 3) (CPU_FAN2 de 3 pinos) (consultar p.1, N.° 2)	GND +12V CPU FAN SPEED FAN SPEED_CONTRI GND +12V CPU FAN SPEED	Esta plac principal inclui um conector de ventoinha de CPU (Ventoinha silenciosa) de 4 pinos. Se pretender ligar uma ventoinha de CPU de 3 pinos, ligue-a ao Pino 1-3.
Conectar de alimentação ATX (ATXPWR1 de 24 pinos) (consultar p.1, N.° 6)	12 24 1 13	Esta plac principal inclui um conector de alimentação de 12V ATX de 24 pinos. Para utilizes uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.
Conectar de alimentação de 12V ATX (ATX12V1 de 8 pinos) (consultar p.1, N.° 1)	8 5 4 1	Esta plac principal inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizes uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.
Conectar de alimentação SLI/XFIRE (SLI/XFIRE_PWR1 de 4 pinos) (consultar p.1, N.° 22)		Ligue este conector a um conector de alimentação do disco rígido quando existrem dasplacedas graficas instaladas neataplaça principal.
Terminal do[módulo de infra-vermelhos (IR1 de 5 pinos) (consultar p.1, N.° 23)	IRTX +5V3B DUMMY 1 GND IRHX	Este terminal suporta um[módulo de infra-vermelhos optional para transmissao erecepcao sem fios.

Terminal de porta de série (COM1 de 9 pinos) (consultar p.1, N.° 24)

Este terminal COM1 suporta um modulo de porta de série.
