MANUALE UTENTE Fatal1ty Z87 Killer ASROCK

Grazie per aver acquistato la schedà madreserie Fatality Z87 Killer ASRock, una schedà madre affidabile prodotta secondo i costanti e rigorosi controli di qualità di ASRock. La schedà madre offre eccelleni prestazioni con un design robusto che si adatta all'impegno di ASRock di offrirse sempre qualità e durata.

Dato che le specifiche della sched a madre e del software BIOS possono essere aggiornate, il contentuto di quello manuale sare soggetto a variazioni nella preavviso. Nel caso di eventuali modifiche del presente manuale, la versione aggiornata sare disponibile sul site Web di ASRock sulla uteriore preavviso. Per il supporto tecnico correlato a但这a sched maore, visitare il nostro sito Web per informazioni specifiche relative almodello attualmente in uso. E possible trovare l'elenco di schede VGA più recenti e di supporto di CPU ancche sul site Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre série Fatal1ty Z87 Killer ASRock (fattore di forma ATX)
• Guida rapida di installmente serie Fatality Z87 Killer ASRock
• CD di supporto serie Fatality Z87 Killer ASRock
• 4 x cavi dati Serial ATA (SATA) (opzionali)
• 1 x mascherina metallica posteriori I/O
• 1x scheda ASRock SLI_Bridge_2S

1.2 Specifiche

Piattaforma	·Fattore di forma ATX ·Design condensatore Premium Gold (condensatori a combustire in polimero di alta qualità realizzati al 100% in Giappone)
Stile superiore	·Purity SoundTM ·Ingresso HDMI
Armatura da gioco	Potenza CPU ·Connettore alimentazione ad alta densità Scheda VGA ·15μGold Finger nell'alloggio VGA PCIe (PCIE2) ·Connettore del connettore di alimentazione SLI/XFire Internet ·Qualcomm® Atheros® KillerTM LAN Audio ·Purity SoundTM
CPU	·Supporta Intel® CoreTM i7 / i5 / i3 di 4° generatione / Xeon® / Pentium® / Celeron® in LGA1150 Package ·Design Digi Power ·8 Power Phase Design ·Supporta la TECHNOLOGY Intel® Turbo Boost 2.0
Chipset	·Intel® Z87
Memoria	·Tecnologia con memoria DDR3 a doppio canale ·4 x slot DIMM DDR3 ·Supporta la memoria DDR3 3050+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non ECC, penza buffer ·Capacità max. della memoria di sistema: 32 GB (si veda la sezione ATTENZIONE) ·Supporta Intel® Extreme Memory Profile (XMP)1.3/1.2
Slot di espan-sione	a x16 (PCIE2); doppio a x8 (PCIE2) / x8 (PCIE5); triplo a x8 (PCIE2) / x4 (PCIE5) / x4 (PCIE7))

TM, 3-Way CrossFireXTM

TMe SLI TM

Grafica

• La videografica integrata della sched video HD Intel® e le uscite VGA possono essere supportate sostanto con processori con GPU integrata.
  Supporta la videografica integrata della sched video HD Intel:IntelQuick Sync Video con AVC,MVC (S3D)e MPEG-2 Full HW Encode1, Intel InTru^TM 3D,technologia Intel Clear Video HD, Intel 念 InsiderTM, IntelHD Graphics 4600
• Pixel Shader 5.0, DirectX 11.1
  Memoria condivisa max. 1792 MB
  Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI
  Supporta il triplo monitor
  Supporta la Tecnologia HDMI con risoluzione max. sono a 4K× 2K (4096 x 2304) a 24Hz
  Supporta DVI-D con una risoluzione max. fino a 1920x 1200 a 60Hz
  Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 Hz
  Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)
• Supporta la funzione HDCP con porte DVI-D e HDMI
  Supporta Blu-ray (BD) Full HD 1080p, riproduzione con parte DVI-D e HDMI

Audio

Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1150)
Supporto audio Blu-ray Premium
- Supporta Purity SoundTM - 115dB SNR DAC con amplificatore differenziale - TI® NE5532 (supporta l'amplificatore per cuffie di qualità superiore fino a 600 Ohm) - Tecnologia Direct Drive - copertura a schermo EMI - schermo isolato PCB

• 1x header IR
• 1x header porta COM
• 1x header LED di alimentazione
• 2x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)
• 3 × connettori ventola chassis (1 x 4 pin, 2 x 3 pin)
• 1x connettore ventola alimentazione (3 pin)
• 1 x connettore alimentazione ATX a 24 pin
• 1 x connettore alimentazione da 12V a 8 pin (connettore alimentazione ad alta densità)
• 1 x connettore del connettore di alimentazione SLI/XFire
• 1x connettore audio pannello anteriore
• 2x header USB 2.0 (supporto 4 porte USB 2.0)
• 1x header USB 3.0 (supporta 2 porte USB 3.0)

Caratteristi- che del BIOS	·BIOS legale 2 x 64Mb AMI UEFI con supporto GUI multilingue (1 x BIOS principale e 1 x BIOS di backup di ripristino) ·Supporto della TECHNOologia Secure Backup UEFI ·Eventi di wake up conformi ad ACPI 1.1 ·Supporto SMBIOS 2.3.1 ·Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V
CD di supporto	·Driver, Utilità, software antivirus (versione di prova), browser e barra degli strumenti Google Chrome, Start8 (30 giorni di prova), XSplit, Killer Network Manager
Hardware Monitor	·Sensore temperature CPU/chassis ·Tachimetro CPU/chassis/ventola alimentazione ·Ventola silenziosa CPU/chassis (consente l'autoregolazione della velocità della ventola dello chassis mediante la temperature della CPU) ·Controllo multivelocità della ventola di CPU/chassis ·Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore
SO	·Microsoft* Windows* 10 a 64-bit/8.1 a 32-bit/8.1 a 64-bit/8 a 32-bit/8 a 64-bit/7 a 32-bit/7 a 64-bit
Certificazioni	·FCC, CE, WHQL ·ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

*Per informazioni dettagliate sul prodotto, visitare il nostro site Web: http://www.asrock.com

Prestare attentione al potenziale rischio previsto nella pratica di overclocking, inclua la regolazione delle impostazioni nel BIOS, l'applicazione di technologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking cui可能导致are la stabilità delsystemo o perfino provocare danni ai componenti e ai dispositivi del systema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows^a a 32 bit. I sistemi operativi Windows^a a 64 bit non possiedono tali limitazioni. É possible utilizzato la RAM XFast di ASRock per utilizzato la memoria che Windows^a non può utilizzato.

1.3 Impostazione jumper

L'illustrazione在哪在 che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuito". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione在哪 un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuito" quando un cappuccio del jumper è posizionato su quosti 2 pin.

Jumper per azzerare la CMOS

(CLRCMOS1)
(vedere pag. 1, n. 19)

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri delsystema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS durante l'aggiornamento del BIOS, è necessario riavviare prima il systeme e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Jumper di selezione BIOS

(BIOS_SEL1)

(vedere pag. 1, n. 17)

Predefinito

(BIOS principale)

BIOS di backup

Questa scheda madre è dotata di due BIOS, un BIOS principale (BIOS_A) e un BIOS di backup (BIOS_B), che migliorano la protezione, la sicurezza e la stabilità del sistema. Ilsystema funziona normalmente sul BIOS principale. Tuttavia, se il BIOS è corrotto o danneggiato, utilizzato un cappuccio del jumper per cortocircuitare il pin2 e il pin3, quando il BIOS di backup si attiverà al successivo avvio del sistema. A quel punto, cortocircuitare nuovamente il pin1 e il pin2, quando usare "Secure Backup UEFI" nell'utility di configurazione BIOS per copiare il file del BIOS sul BIOS principale per assicurare il normale funzionamento del sistema. Per ragioni di sicurezza del sistema, gli utenti non possono aggiornare manhualmente il BIOS di backup. Per identificare il BIOS attivo, vedere il LED del BIOS (BIOS_A_LED o BIOS_B_LED).

1.4 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su quosti header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del
sistema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 15)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del systemasullo chassis su quello header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruptto alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. è possibile configurare il modo in cui specnere il systema utilizzato l'interruttore dell'alimentazione.

RESET (interrupttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando ilsystema è in funzione. Il LED continua a lampeggiare quando ilsystema si trovava quello stato di suspensione S1/S3. Il LED è spento quando ilsystema si trovava quello stato di suspensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è accesso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può essere cancellata a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interrottore di alimentazione, interrottore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

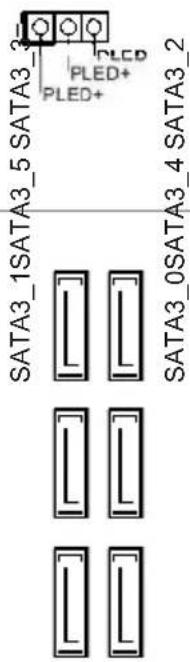

Header LED di alimentazione (PLED1 a 3 pin) (vedere pag. 1, n. 14)

Connettori Serial ATA3
(SATA3_0:
vedere pag.1, n. 19)
(SATA3_1:
vedere pag.1, n. 8)
(SATA3_2:
vedere pag.1, n. 11)
(SATA3_3:
vedere pag.1, n. 10)
(SATA3_4:
vedere pag.1, n. 13)
(SATA3_5:
vedere pag.1, n. 12)

Header USB 2.0 (USB4_5 a 9 pin) (vedere pag.1,n.20) (USB6_7 a 9 pin) (vedere pag.1, n.21)

Header USB 3.0 (USB3_4_5 a 19 pin) (vedere pag. 1, n. 7)

Collegare il LED di alimentazione chassis a quello header perindicare lo stato di alimentazione delsystema.

Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archivazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Oltre alle quattro porte USB 2.0 sul pannello I/O, su questa schedà madre visono due header. Ciacun header USB 2.0 può supportare due porte.

Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa schedamadre vi è un header. Ciacun header USB 3.0 può supportare due porte.

Header audio pannello
anteriori
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 25)

Questo header serve a colleague i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporte le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel loro manuale e nel manuale dello chassis per installare ilsystema.
2. Se si utilizes un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguatinge le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla sched a "MicAnt" nel pannello di controlo Realtek e regolare il "Volume di registrazione".

Header altoparlante chassis (SPEAKER1 a 4 pin) (vedere pag. 1, n. 16)

Collegare l'altoparlante dello chassis a quello header.

Connettori ventola dello chassis e di alimentazione (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 18)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 28)
(CHA_FAN3 a 3 pin)
(vedere pag. 1, n. 27)

(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 26)

Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 3)	GND +12V CPU FAN SPEED FAN SPEED_CONTRGI	Questa schedad madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
(CPU_FAN2 a 3 pin) (vedere pag. 1, n. 2)	GND +12V CPU FAN SPEED	Questa schedad madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzato un'ali- mentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.
Connettore di alimenta- zione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 6)	12 24 1 13
Connettore di alimenta- zione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)	8 5 4 1	Questa schedad madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzato un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5.
Connettore alimentazione SLI/XFIRE (SLI/XFIRE_PWR1 4 pin) (vedere pag. 1, n. 22)		Collegare questo connettore al connettore di alimentazione di un disco rigido quando le due schede grafiche sono installate su questa schedad madre.
Header modulo infrarossi (IR1 a 5 pin) (vedere pag. 1, n. 23)	IRTX +5VSB DUMMY 1 GND IRHX	Questo header supporta un mo- dulo infrarossi di trasmissione e ricezione wireless opzionale.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 24)

Questo header COM1 supporta un modulo di porta serialie.
