MANUAL DE UTILIZADOR BQ6385 TRISTAR

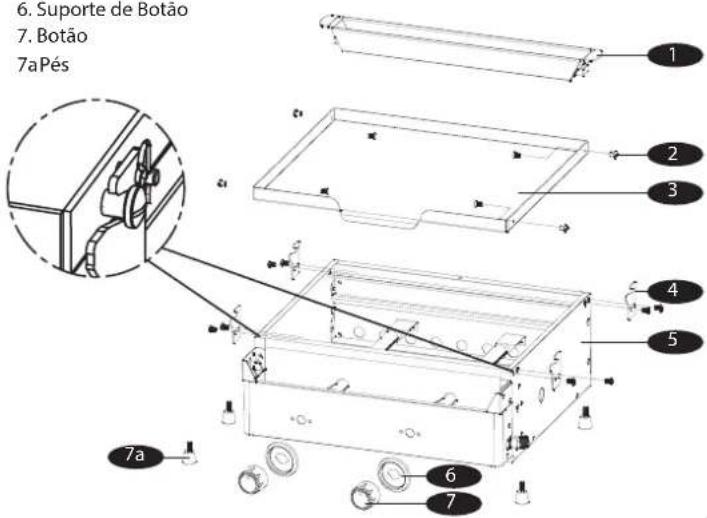

3. Placa para hornear

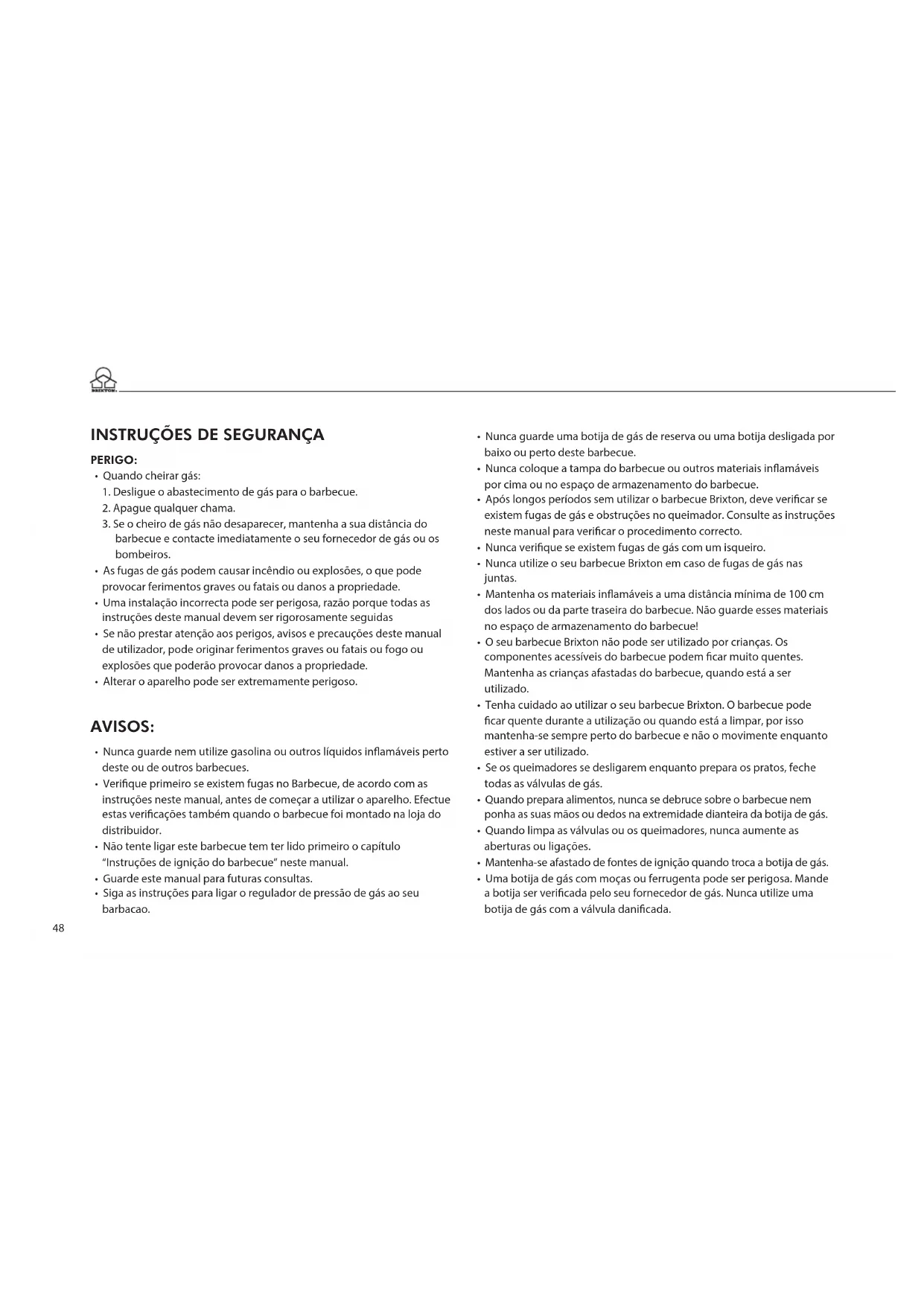

INSTRUÇÕES DE SEGURANÇA PERIGO:

• Quando cheirar gás:

1. Desligue o abastecimento de gás para o barbecue.

2. Apague qualquer chama.

3. Se o cheiro de gás não desaparecer, mantenha a sua distância do

barbecue e contacte imediatamente o seu fornecedor de gás ou os

• As fugas de gás podem causar incêndio ou explosões, o que pode

provocar ferimentos graves ou fatais ou danos a propriedade.

• Uma instalação incorrecta pode ser perigosa, razão porque todas as

instruções deste manual devem ser rigorosamente seguidas

• Se não prestar atenção aos perigos, avisos e precauções deste manual

de utilizador, pode originar ferimentos graves ou fatais ou fogo ou

explosões que poderão provocar danos a propriedade.

• Alterar o aparelho pode ser extremamente perigoso.

• Nunca guarde nem utilize gasolina ou outros líquidos inamáveis perto

deste ou de outros barbecues.

• Verique primeiro se existem fugas no Barbecue, de acordo com as

instruções neste manual, antes de começar a utilizar o aparelho. Efectue

estas vericações também quando o barbecue foi montado na loja do

• Não tente ligar este barbecue tem ter lido primeiro o capítulo

“Instruções de ignição do barbecue” neste manual.

• Guarde este manual para futuras consultas.

• Siga as instruções para ligar o regulador de pressão de gás ao seu

• Nunca guarde uma botija de gás de reserva ou uma botija desligada por

baixo ou perto deste barbecue.

• Nunca coloque a tampa do barbecue ou outros materiais inamáveis

por cima ou no espaço de armazenamento do barbecue.

• Após longos períodos sem utilizar o barbecue Brixton, deve vericar se

existem fugas de gás e obstruções no queimador. Consulte as instruções

neste manual para vericar o procedimento correcto.

• Nunca verique se existem fugas de gás com um isqueiro.

• Nunca utilize o seu barbecue Brixton em caso de fugas de gás nas

• Mantenha os materiais inamáveis a uma distância mínima de 100 cm

dos lados ou da parte traseira do barbecue. Não guarde esses materiais

no espaço de armazenamento do barbecue!

• O seu barbecue Brixton não pode ser utilizado por crianças. Os

componentes acessíveis do barbecue podem car muito quentes.

Mantenha as crianças afastadas do barbecue, quando está a ser

• Tenha cuidado ao utilizar o seu barbecue Brixton. O barbecue pode

car quente durante a utilização ou quando está a limpar, por isso

mantenha-se sempre perto do barbecue e não o movimente enquanto

estiver a ser utilizado.

• Se os queimadores se desligarem enquanto prepara os pratos, feche

todas as válvulas de gás.

• Quando prepara alimentos, nunca se debruce sobre o barbecue nem

ponha as suas mãos ou dedos na extremidade dianteira da botija de gás.

• Quando limpa as válvulas ou os queimadores, nunca aumente as

aberturas ou ligações.

• Mantenha-se afastado de fontes de ignição quando troca a botija de gás.

• Uma botija de gás com moças ou ferrugenta pode ser perigosa. Mande

a botija ser vericada pelo seu fornecedor de gás. Nunca utilize uma

botija de gás com a válvula danicada.1

Manual de utilizador

• A botija de gás pode parecer estar vazia, mas ainda contém algum gás.

Lembre-se deste aspecto quando move ou guarda a botija.

• Nunca desligue o regulador de pressão ou qualquer ligação de gás

enquanto utiliza o barbecue.

• Utilize sempre luvas de cozinha resistentes ao calor quando utiliza o

• A bandeja de gotejamento na frente vai ser quente. Tome isso como

uma pingadeira, até que esfriou.

NÃO ADEQUADO PARA USO COMERCIAL!

INFORMAÇÃO DE SEGURANÇA:

ATENÇÃO: O seu barbecue foi concebido para utilizar apenas com o

tipo de gás indicado na placa de tipo. Nunca utilize outros gases com o

seu barbecue. Não seguir este aviso pode levar a perigos de incêndio e

ferimentos pessoais. Além do mais, a garantia será anulada.

ATENÇÃO: Nunca guarde as botijas de gás de reserva por baixo ou perto

do barbecue. Não encha a botija de gás acima dos 80 porcento; caso esta

informação não seja estritamente observada, pode originar um incêndio

que pode levar a ferimentos fatais ou graves.

ATENÇÃO: Mantenha os cabos eléctricos e a mangueira de combustível

afastados de fontes de calor.

ATENÇÃO: Nunca coloque o barbecue Brixton por baixo de uma

protecção resistente ao calor ou protector solar.

ATENÇÃO: Este barbecue não se destina a ser instalado ou colocado no

campismo/caravana, nem se destina a ser instalado num barco.

ATENÇÃO: Para sua segurança, nunca guarde nem utilize gasolina

ou outros gases ou líquidos combustíveis perto deste ou de outros

barbecues. liquids near this or other barbecues. Não seguir este aviso pode

levar a incêndio, explosões e ferimentos pessoais.

CUIDADO E MANUTENÇÃO MANUTENÇÃO:

• Mantenha um espaço aberto em redor do barbecue e mantenha os

materiais inamáveis, gasolina e outros gases combustíveis a uma

distância segura combustible gasses at a safe distance.

• Certique-se que os orifícios dos fundo do suporte se mantêm

abertos, para impedir que o abastecimento de ar e a ventilação sejam

LIMPEZA Este barbecue deve ser limpo regularmente. Certique-se que o barbecue

está seco e limpo e lubrique as peças de metal com óleo ou vaselina,

para evitar o aparecimento de ferrugem. Guarde sempre o barbecue

depois de utilizar. Não utilize agentes de limpeza abrasivos e/ou produtos

anti-corrosão para limpar o painel de controlo com as imagens. Esses

materiais de limpeza agressivos podem remover as imagens.

LIMPAR A SUPERFÍCIE DO GRELHADOR:

A grelha de superfície pode ser limpa com deter gente neutro, em seguida,

limpar com água morna.

As sobras podem ser removidas com uma escova de bra.

LIMPAR OS QUEIMADORES:

• Certique-se que todos os botões dos queimadores estão na posição

“OFF” (desligado). Verique se o barbecue está arrefecido.

• Limpe o exterior do queimador com uma escova. Limpe as manchas

mais teimosas com um raspador de metal. Nunca use um palito de

madeira, pois pode partir-se e entupir a entrada.

• Tenha em atenção que deve ligar para a nossa linha de serviço ao

cliente se o abastecimento de gás para o queimador estiver bloqueado

por insectos ou outros objectos.

MUITO IMPORTANTE A abertura da tampa de gás deve situar-se no centro do queimador, após

mover e limpar. Caso não esteja, isto poderá provocar ferimentos graves

ou danos a propriedade. Mova ligeiramente o queimador para a frente e

para trás depois de colocar, para se certicar que está na posição correcta.

A quantidade de vezes que precisa de limpar o queimador depende da

frequência com que usa o barbecue.

LIMPAR A TRAVESSA DE GOTEJAMENTO:

A travessa de gotejamento deve ser esvaziada e limpa regularmente e

também lavada com água e um detergente suave. Deve colocar no fundo

da travessa uma pequena quantidade de areia ou areia de gatos para

• Guarde o grelhador num local exterior seco e bem ventilado, fora do

alcance das crianças, quando a botija de gás continuar ligada ao BBQ.

• Guarde o BBQ dentro de casa APENAS depois de fechar e remover a

botija de gás. A botija de gás deve ser guardada no exterior, fora do

alcance de crianças. NUNCA guarde a botija dentro de um edifício,

garagem ou noutro espaço fechado.

• Verique se o seu barbecue está correctamente instalado. Este

manual fornece instruções de montagem detalhadas, que incluem

os procedimentos de montagem especícos. Siga estritamente essas

instruções para garantir a instalação correcta e segura do barbecue.

• Para o funcionamento correcto do barbecue, é importante colocar o

barbecue numa superfície plana.

• Este conjunto para churrasco deve ser utilizado com botijas de gás propano

ou propano de 5kg a 11 kg (tamanho máximo; altura:560 mm, diâmetro:

300 mm) equipadas com um regulador de pressão de gás apropriado.51

• Para substituir o regulador de pressão de gás e a mangueira, consulte a

tabela abaixo para obter as especicações correctas:

• A mangueira não deve ter mais de 1,5 metros de comprimento. Utilize

apenas ligações aprovadas. O regulador de pressão de gás tem de estar

em conformidade com a norma EN 12864. A mangueira de gás tem de

ser regulada se as circunstâncias nacionais assim exigirem. A mangueira

deve estar em conformidade com a norma EN 1763-1.

• A mangueira de gás tem de ser ajustada, caso as circunstâncias

• A mangueira de gás deve ser ligada de modo a que não seja possível

• Ligue o regulador de pressão à sua botija de gás.

• A temperatura do regulador não deve os 60 ºC. (140

• O regulador deve estar equipado com uma válvula de segurança ou

limitador de pressão.

• A abertura do regulador deve caber na ligação da torneira de gás da botija.

• Verique se a torneira de gás do depósito está totalmente fechada (rode

para a direita até o botão parar).

• Verique se a torneira de gás da botija de gás possui uma rosca exterior

• Certique-se que todos os botões dos queimadores estão na posição

• Remova a tampa de protecção da torneira de gás da botija de gás.

Utilize sempre a tampa de protecção fornecida com a torneira de gás.

• Verique a ligação entre a torneira de gás e o regulador de pressão.

Veja se existem danos ou detritos. Remova quaisquer detritos. Verique

se existem danos na mangueira. Nunca tente utilizar equipamento

PT Manual de utilizador52

• Quando liga o regulador de pressão à torneira de gás, rode a porca para

a direita, até não se mover mais. Não utilize uma chave de fendas para

apertar a porca. Utilizar uma chave de fendas pode danicar as juntas, o

que pode ser perigoso (como mostra a imagem abaixo).

• · Abra a torneira da botija de gás (para a esquerda). Use uma solução

com água e detergente para vericar todas as ligações em busca de

fugas, antes de tentar acender o grelhador. Se encontrar uma fuga, deve

desligar a torneira de gás e só utilizar o grelhador depois da fuga ter

sido reparada por um fornecedor de gás L.P. local.

1. Nunca tente inserir objectos na abertura da torneira de gás. Isto pode

danicar a torneira de gás, provocando fugas. As fugas de gás podem

causar incêndios, explosões, ferimentos pessoais graves e até morte.

2. Não utilize este barbecue antes de efectuar um teste de fugas.

3. Se tiver encontrado uma fuga de gás, desligue imediatamente a botija de

gás. Desmonte o regulador de pressão de gás da botija de gás. Coloque a

botija de gás numa zona fresca e bem ventilada. Contacte o seu fornecedor

de gás para obter assistência.

4. Se não conseguir parar a fuga de gás, contacte os bombeiros ou o

fornecedor da botija de gás.

1. NUNCA guarde uma botija de gás extra por baixo ou perto do

barbecue ou em espaços fechados.

2. NUNCA encha a botija de gás além dos 80%. É perigoso encher demasiado

a botija de gás, pois o excesso de gás pode sair pela válvula de segurança. O

gás pode escapar da válvula de segurança, provocando um incêndio.

3. As aberturas de ligação da botija de gás devem possuir tampas de

4. Caso descubra uma fuga de gás na botija de gás extra, mantenha-se

imediatamente afastado e chame os bombeiros.

MUITO IMPORTANTE: DESLIGUE A BOTIJA DE GÁS QUANDO NÃO UTILIZA O BARBECUE.

DESLIGAR A BOTIJA DE GÁS:

• Desligue todos os botões.

• Feche por completo a torneira de gás da botija de gás (rode para a

direita até o botão parar).

• Remova o regulador de pressão da torneira de gás, girando o parafuso

de acoplamento rápido para a esquerda.

• Volte a colocar a tampa de protecção na torneira de gás da botija de gás.

Botão rotativo com protecçao

contra enchimento excessivo

TESTE DE FUGAS GERAL Todas as ligações de gás do grelhador são testadas de fábrica para vericar

a ausência de fugas antes do envio. Apesar disso, ao montar o dispositivo,

este deve ser totalmente vericado para vericar a ausência de fugas de

gás, devido a possíveis danos durante o transporte ou devido à exposição

a pressão extrema. transportation or due to exposure to extreme pressure.

Verique regularmente o aparelho para vericar se existem fugas ou

verique se consegue cheirar o odor a gás.

• Certique-se que remove todos os materiais da embalagem do barbecue,

incluindo as tiras que mantêm os queimadores na sua posição place.

• Não fume durante o teste de fugas.

• Nunca verique fugas com chama viva.

• Prepare uma solução com uma parte de detergente líquido e uma parte

de água. Não utilize uma lata de spray, uma escova ou um pano para

aplicar a solução nas ligações. Certique-se que a botija de gás está

cheia antes do primeiro teste de fugas.

• A vericação de fugas deve ser efectuada no exterior, numa área bem

ventilada, afastada de fontes de ignição, como aparelhos a gás ou

eléctricos e materiais inamáveis.

• Mantenha o grelhador afastado de chamas e/ou faíscas durante o teste.

• Certique-se que todos os botões de controlo estão na posição “OFF”

• Certique-se que o regulador de pressão está devidamente ligado à

• Abra por completo a torneira de gás da botija de gás ao rodar o botão para

a esquerda. Se ouvir um silvo, desligue IMEDIATAMENTE o gás; indica uma

fuga grave da ligação. Chame o seu distribuidor de gás ou os bombeiros.

• Verique todas as ligações da botija de gás desde as torneiras (a

mangueira que leva ao queimador), ao aspergir ou escovar a solução de

• Se surgirem bolhas de sabão, encontrou uma fuga. Feche IMEDIATAMENTE

a torneira de gás da botija de gás e verique cuidadosamente todas as

ligações. Abra novamente a torneira de gás e efectue uma nova vericação.

• Feche sempre a torneira de gás da botija de gás depois do teste de

fugas ao rodar o botão para a direita.

• Utilize apenas peças recomendados pelo fabricante deste barbecue. A

garantia será anulada se utilizar outras peças. Não utilize o barbecue até

todas as ligações terem sido inspeccionadas e tiver a certeza que não

apresentam sinais de fugas.

• Verique sempre se existem fugas sempre que substituir a botija de gás.

• Verique sempre em todas as ligações se existem fugas antes de cada

• Utilize talher de barbecue longo, para evitar queimaduras.

• Em caso de queda de gordura ou de objectos quentes do barbecue na

torneira de gás, regulador de pressão, mangueira ou noutra peça que

contenha gás, desligue imediatamente o abastecimento de gás.

• Não remova a travessa de gotejamento antes do barbecue ter arrefecido

• Feche todos os botões de controlo e a torneira de gás da botija de gás

quando não está a utilizar o barbecue.

• Empurre o barbecue para a frente quando o movimenta, nunca puxe.

• Uma botija de gás desligada guardada ou a ser movimentada tem de

estar equipada com uma tampa de protecção. Não guarde uma botija

de gás em espaços fechados como estacionamento, pátio coberto,

varanda, garagem ou outras estruturas.

• Nunca deixe uma botija de gás por trás de um veículo ou barco, onde

possa aquecer em excesso pelo sol.

PT Manual de utilizador54

• Não guarde a botija de gás num local ou perto de um local onde

LISTA DE VERIFICAÇÃO FINAL ANTES DE MONTAR

• Existe um espaço aberto mínimo de 100 cm entre as substâncias

combustíveis e as laterais e parte traseira deste grelhador.

• Não existem substâncias combustíveis sem protecção sobre o grelhador.

• Todos os materiais de embalamento interno removidos.

• Os queimadores estão bem colocados nas aberturas.

• Os botões podem rodar livremente.

• O aparelho foi vericado e não possui fugas.

• O utilizador sabe o local da torneira de gás.

INSTRUÇÕES DE IGNIÇÃO DO BARBEQUE ATENÇÃO: IMPORTANTE! ANTES DE ACENDER Verique a mangueira de abastecimento de gás antes de colocar o gás

na posição de ligado “ON”. Em caso de danos visíveis ou rasgos, tem de

substituir a mangueira antes de utilizar. A nova mangueira de abastecimento

de gás tem de estar de acordo com os regulamentos nacionais.

MUITO IMPORTANTE: VERIFIQUE SEMPRE A MANGUEIRA ANTES DE CADA UTILIZAÇÃO DESTE BARBEQUE.

ACENDER OS QUEIMADORES PRINCIPAL DO BARBECUE:

1. Leia todas as instruções antes de acender os queimadores.

2. Rode todos os botões para “OFF” (desligado) e abra a torneira da

botija de gás. Mantenha o seu rosto e corpo afastados o mais possível

do barbeque quando acende.

3. Abra a tampa quando acender. Prima e rode os botões de controlo

lentamente na posição . O isqueiro integrado dá um clique e

liga em simultâneo a chama do piloto e o queimador. Se o queimador

não se acender dentro de 5 segundos, rode IMEDIATAMENTE o botão

de controlo para OFF (desligado), aguarde 5 minutos até todo o gás

ter desaparecido e repita o procedimento para acender.

VERIFIQUE TODAS AS LIGAÇÕES DE GÁS ANTES DE CADA UTILIZAÇÃO. NÃO ACENDA O BARBEQUE SE VERIFICAR ODOR A GÁS.

CARACTERÍSTICAS DA CHAMA

• Verique se as características da chama estão em ordem. Cada

queimador é ajustado antes do envio, porém devido às variações do

abastecimento de gás local pode necessitar de ligeiros ajustes.

• A chama dos queimadores deve ser azul e estável, sem partes amarelas,

demasiado barulho ou aumento repentino de tamanho.

• Uma chama amarela indica presença insuciente de ar. Uma chama

ruidosa com aumentos repentinos a partir do queimador signica que

existe excesso de presença de ar.

• NOTA: algumas pontas amarelas não são prejudiciais.

INTRUÇÕES DE UTILIZAÇÃO

1. Limpe frequentemente o barbeque. Se o barbeque não for limpo

regularmente, a gordura pode começar a queimar, o que danica o barbecue.

2. NUNCA deixe o barbecue sem supervisão quando utiliza.55

3. Não use água para extinguir um incêndio por gordura, pode causar

ferimentos. Desligue todos os botões e a botija de gás em caso de

incêndio por gordura.

4. Desligue IMEDIATAMENTE todos os botões e a botija de gás em caso

de incêndio por gordura.

Para uma utilização segura do barbecue:

1. Deixe espaço livre suciente em redor do barbecue e mantenha os

materiais inamáveis afastados.

2. NUNCA deixe que crianças utilizem o barbecue ou brinquem perto

3. Este barbecue destina-se APENAS a uso exterior. NUNCA utilize o

barbecue em espaços fechados como estacionamento, varanda,

pátio coberto, garagem ou debaixo de materiais inamáveis.

4. Não bloqueie os orifícios de ventilação dos fundo do barbecue.

Pode afectar o desempenho de combustão do fogão, devido a ar

5. Use o barbecue afastado pelo menos 100 cm de qualquer parede ou

superfície. Coloque o barbecue no mínimo a 100 cm de distância de

objectos que possam acender o gás, tal como equipamento eléctrico,

chamas do piloto ou aquecedores de água a gás, etc.

6. Não utilize este barbecue em ou debaixo de bancadas de madeira.

7. Este barbecue foi fabricado para utilizar com gás butano/propano,

NÃO utilize pedras de lava, tijolos ou carvão com este barbecue.

8. Verique regularmente as chamas dos queimadores.

9. Desligue o abastecimento de gás quando o barbecue não estiver a

10. Desligue sempre a botija de gás por completo e desligue do

barbecue antes de movimentar o aparelho.

11. Uma vez que este barbecue não tem

restrição na emissão de gases não

queimados, o barbecue deve ser instalado

e/ou utilizado no exterior ou numa área

bastante ventilada. Quando o barbecue é

utilizado numa área bastante ventilada,

pelo menos 25% da superfície (soma da

superfície da parede) deve ser aberta.

UTILIZAR O BARBECUE Para grelhar precisa de uma temperatura elevada, para a carne cozinhar de

modo uniforme e tostar. A maioria dos pratos é grelhada constantemente

na posição . Porém, ao grelhar pedaços de carne ou frango

maiores, pode ser necessário colocar o queimador numa posição

inferior, após o tostar inicial. Isto garante que os alimentos cozam bem

por dentro, sem queimar o exterior. Para alimentos que necessitam de

longos períodos a grelhar ou que contenham marinada doce, pode ter de

diminuir a temperatura perto do nal do período de cozinhar.

• Certique-se que o barbecue foi testado em relação a fugas e está

correctamente posicionado.

• Remova todo o material da embalagem.

• Acenda os queimadores, de acordo com as instruções neste manual.

PT Manual de utilizador56

• Coloque o botão de controlo em e pré-aqueca o barbecue durante 15

• Coloque os alimentos no grelhador e cozinhe até estar a seu gosto.

DEFINIÇÕES DE TEMPERATURA O botão de controlo pode ser posicionado em qualquer posição

NOTA: O grelhador quente vai tostar o exterior da carne, mantendo os

sucos no seu interior. Quando mais pré-aquecer o barbecue, mais depressa

GARANTIA BARBECUE A GÁS Garantimos ao cliente/comprador original de qualquer barbecue a Gás

Brixton que, quando utilizado para ns domésticos normais, este barbecue

não possui defeitos de material e de produção durante o período abaixo

estipulado. Os grelhadores alugados ou utilizados para ns comerciais

estão excluídos desta garantia. Serão cobrados custos para enviar e

entregar peças sob garantia.

PEÇA PERÍODO Queimadores: 2 Anos

Isqueiro e Peças Relacionadas:

Todas as Peças em Aço Inoxidável: 2 Anos

A nossa obrigação sob esta garantia está limitada a reparar ou substituir,

de acordo com a nossa opção, o produto durante o período da garantia.

Qualquer responsabilidade da nossa parte sob esta garantia está limitada

a reparações ou substituição. Esta garantia não cobre o desgaste normal

das peças, ou danos resultantes do seguinte: uso negligente ou mau uso

do produto, uso de abastecimento inadequado de combustível/gás, uso

contrário às instruções de funcionamento ou alteração por terceiros que

não sejam o centro de serviço de fábrica. O período da garantia não será

estendido por tais reparações ou substituições.

PERGUNTAS FREQUENTES E RESPOSTAS Onde posso comprar uma botija de gás, aprovada e adequada para este

No seu fornecedor de gás local ou em qualquer grande superfície de

material para acampar.

O barbecue pode car no exterior em qualquer condição climática?

Recomendamos que guarde o seu barbecue depois de utilizar num local

seco e bem ventilado. Desligue sempre a botija de gás de acordo com

as instruções neste manual. Também pode adquirir uma cobertura de

protecção. Estas estão disponíveis no seu ponto de venda.

Depois de abrir a embalagem, as peças do barbecue estão danicadas ou em

falta – o que devo fazer?

Contacte a Tristar (service.tristar.eu) e eles irão ajudá-lo.

Posso lavar o grelhador e/ou as grelhas para grelhar na máquina de lavar

É possível, contudo, limpar o barbecue com um agente de limpeza ou

água com detergente também é suciente.

A gordura está a cair por baixo do barbecue e/ou na base – o que devo fazer?

Limpe o barbecue e a base. Mova o seu barbecuepara uma superfície

plana e estável. Certique-se de que esvazia regularmente a travessa de

gotejamento de gordura.57
