MANUAL DE UTILIZADOR RC-32 ZIBRO

(Este produto não é adequado para fins de aquecimento principal)

1 Assegure-se que as crianças têm noção da presença de um aquecedor. 2 NÃO transportar o aquecedor quando está aceso ou ainda quente, nem encher de combustível ou fazer qualquer trabalho de manutenção. 3 Posicione a parte frontal do aquecedor a uma distância mínima de 1,5 metros da parede, cortinas e móveis. 4 NÃO utilize o aquecedor em divisões empoeiradas ou em ambientes muito húmidos. Nestes casos não obterá uma queima eficaz. 5 Desligue o aquecedor antes de ir dormir. 6 Armazene e transporte o combustível somente em depósitos ou bidões destinados para o efeito. 7 Certifique-se de que o combustível não está exposto ao calor nem mudanças extremas de temperatura. Guarde SEMPRE o combustível em lugar fresco, seco e escuro (a luz solar irá afetar a qualidade do mesmo). 8 NUNCA utilize o aquecedor em locais onde existam gases ou vapores nocivos (por exemplo gases de escape ou vapores de tinta). 9 O prato superior do aquecedor fica quente. NÃO cubra o aquecedor (risco de incêndio). Evite qualquer contacto com o prato superior e com a grelha. 10 Certifique-se SEMPRE de que existe ventilação suficiente. 11 O aquecedor não deve estar colocado imediatamente abaixo de uma tomada. 12 As crianças com idade inferior a 3 anos devem ser mantidas à distância, a não ser que sejam continuamente vigiadas. As crianças com uma idade a partir dos 3 e inferior a 8 anos apenas podem ligar/desligar o aparelho se o mesmo tiver sido colocado ou instalado na sua posição operativa normal, e caso tenham recebido indicações ou instruções quanto à utilização do aparelho com segurança, com conhecimento dos perigos aqui envolvidos. Crianças com uma idade a partir dos 3 e inferior a 8 anos não devem ligar, regular e limpar o aparelho ou efetuar a manutenção do utilizador. CUIDADO - Algumas partes deste produto podem ficar muito quentes e provocar queimaduras. Deve ser prestada especial atenção na presença de crianças e pessoas vulneráveis. 13 As crianças não devem brincar com o aparelho. 14 A limpeza e manutenção pelo utilizador não será feita por crianças sem supervisão. 100 cm 50 cm 20 cm 50 cm 150 cm

Obrigado por escolher um produto “TOYOTOMI”! Os produtos Toyotomi são usados por clientes satisfeitos em todo o mundo. De forma a garantir o uso seguro e confortável dos nossos produtos por parte dos clientes, estes estão em conformidade com as normas de segurança, não só do Japão, mas também de todos os países do mundo onde estamos representados. A Toyotomi adapta os seus produtos para satisfazer as necessidades dos clientes seguindo sempre a nossa filosofia de “partilha de alegrias na vida diária”. Continuaremos a pesquisar, desenvolver e fabricar produtos que combinem o estilo de vida das pessoas com a eficiência, segurança e conforto. Esperamos que vá desfrutar do nosso aparelho Toyotomi nos próximos anos! Convidamo-lo a ler, em primeiro lugar, este manual de instruções para garantir o máximo de tempo de vida do aparelho. Conheça-nos melhor…visite-nos em www.toyotomi.eu para ver a nossa linha completa de produtos. 1 EM PRIMEIRO LUGAR, LEIA AS INSTRUÇÕES DE USO. 2 EM CASO DE DÚVIDA, CONTACTE O SEU REVENDEDOR. 3 CONSULTE A LISTA DE COMPONENTES PRINCIPAIS NA ÚLTIMA PÁGINA.

Abaixo encontra os principais passos a tomar para usar o seu aquecedor. Para mais detalhes, consulte o MANUAL.

Retire todos os materiais da embalagem (veja o Secção A, Fig. A).

Encha o tanque removível e aguarde 30 minutos antes de acender o aquecedor (veja o Secção B, Fig. I).

Insira as pilhas no suporte da bateria (consulte a Secção A, Fig. F).

Verifique se a câmara de combustão está totalmente na vertical (consulte a Secção A, Fig. E).

Acenda o aquecedor rodando o botão giratório para a direita tanto quanto possível (veja o Secção C, Fig. L).

Depois de acender o aquecedor aguarde 30 minutos para verificar se este queima corretamente (veja o Secção D).

Desligue o aquecedor (veja o Secção E).

Para evitar incêndios, deve encher o depósito removível quando o aquecedor está desligado e fora do local onde o aquecedor está instalado. Depois de encher o depósito certifique-se de que a tampa está bem fechada e que está a uma distância adequada de qualquer fonte de calor e fogo (veja o Secção B). A primeira vez que acender o aquecedor este emitirá um cheiro caraterístico a ser "novo". Guarde todos os recipientes do combustível com as tampas e selos originais em local fresco e seguro. Use um combustível novo no início de cada estação. Utilize apenas parafina pura de alta qualidade e de acordo com a legislação em vigor (TOYOTOMI combustível). Antes de mudar de marca e/ou tipo de combustível certifique-se de que esvazia todo o combustível existente no interior do aquecedor.

O QUE PRECISA SABER ANTES DE COMEÇAR A USAR CERTIFIQUE-SE SEMPRE QUE EXISTE BOA VENTILAÇÃO Leia este manual, cuidadosamente, antes de usar o aparelho e guarde-o para futuras consultas. Instale o dispositivo apenas quando este está em conformidade com a legislação, portarias e normas locais e nacionais aplicáveis. Este produto destinase a ser usado como aquecedor doméstico e só é adequado para uso em locais secos e em ambientes fechados tais como a sala de estar, cozinha e garagem. Para obter uma temperatura agradável e segura, verifique se existe ventilação suficiente no local. NOTA: Para evitar que o aquecedor se apague inesperadamente, recomendamos que deixe uma porta ou uma janela entreaberta. Independentemente do modelo, deve sempre certificar-se que o aquecedor é utilizado num espaço, suficientemente, grande que permita que o aquecedor possa ser usado com segurança e sem ventilação extra (ver capítulo K). Se o espaço é mais pequeno do que o necessário deve abrir sempre, ligeiramente, uma porta ou janela (garantir uma abertura de aprox. 2,5 cm). É importante que em cada local onde o aquecedor é utilizado, exista circulação de ar suficiente (ambas aberturas devem ter uma secção mínima de 50 cm2). Aconselha-se o mesmo no caso de um ambiente muito isolado ou desprovido de correntes de ar e/ou a uma altura de 1500 metros. Não utilize o aquecedor em caves e recintos subterrâneos. Não são permitidas modificações ao sistema de segurança pois comprometem a garantia do funcionamento correto da sonda de ar. Em caso de dúvida, consulte o seu revendedor. Apenas o uso do combustível correto assegura o uso seguro, eficiente e confortável do seu aquecedor. Tenha em consideração que a grelha e a placa superior aquecem. Não cubra o aquecedor durante o período de funcionamento. Mantenha as crianças afastadas do aparelho sempre que este estiver a funcionar.

MECANISMO DE SEGURANÇA

Em caso do aquecedor ligado e a temperatura ambiente estar relativamente elevada (superior a 19 - 20°C), pode acontecer que o mesmo desligue, automaticamente, devido à acumulação de calor no seu interior. Este fenómeno é uma consequência normal provocada pelo mecanismo de segurança. Quando o aquecedor é usado com temperaturas mais baixas, este fenómeno não irá ocorrer. INSTRUÇÕES ESPECIFICAS PARA FRANÇA: O seu aquecedor foi projetado para o uso exclusivo de combustíveis líquidos para aquecedores portáteis, de acordo com os decretos de 18-07-2002 e 25-06-2010. É proibida a utilização de outros tipos de combustível. Verifique com o seu revendedor ou visite nosso site identificar os nossos distribuidores. Este equipamento trata-se dum aquecedor de combustível líquido portátil e destina-se a uso como aquecimento suplementar, e não como uma fonte de calor contínua. INSTRUÇÕES ESPECIFICAS PARA REINO UNIDO: Deve usar combustível parafina classe C1, em conformidade com BS2869, Secção 2 ou equivalente. O utilizador deve observar as seguintes instruções para uso adequado: NÃO - Usar o aquecedor portátil a funcionar com combustível líquido em caravanas, barcos e no interior de veículos. - Usar o aquecedor portátil a funcionar com combustível líquido em espaços insuficientemente ventilados (consulte a tabela de propriedades com as dimensões mínimas do espaço a ser aquecido), salas subterrâneas e/ou a uma altura superior a 1500 metros. - Modificar as características de segurança do aquecedor. O uso deste tipo de aquecimento em espaços públicos está sujeito a autorização regulamentar prévia. Obter informação adequada sobre este assunto com antecedência..

O seu aquecedor foi projetado para a queima de parafina líquida (combustível especial para aquecedores), de alta qualidade e livre de água (TOYOTOMI combustível). Apenas este tipo de combustível garante uma combustão limpa e completa. Um combustível de qualidade inferior pode conduzir a: Maior probabilidade de avarias Uma combustão incompleta Uma redução da durabilidade do aquecedor Formação de fumos e maus odores Depósito de impurezas na grelha ou no revestimento

Este saco de transporte é embalado separadamente na caixa. Este saco é necessário para transportar sem problemas o aquecedor após o uso. Guarde-o bem!! Usar um combustível correto é, pois, essencial para uma utilização segura, eficiente e confortável do seu aquecedor. A garantia não cobre danos e/ou mau funcionamento do aquecedor, devido à utilização de outro combustível que não a parafina pura, livre de água e de alta qualidade. Consulte sempre o seu distribuidor sobre qual o combustível a usar para o seu aquecedor (www.toyotomi.eu).

INSTALAÇÃO DO AQUECEDOR

1 Retire com cuidado o seu aquecedor da caixa e verifique o conteúdo. Além do aquecedor deve ter: uma bomba manual de combustível uma tampa de transporte (Amarelo) manual de instruções de utilização Conserve a caixa e os materiais da embalagem (Fig. A) para armazenagem e / ou transporte.

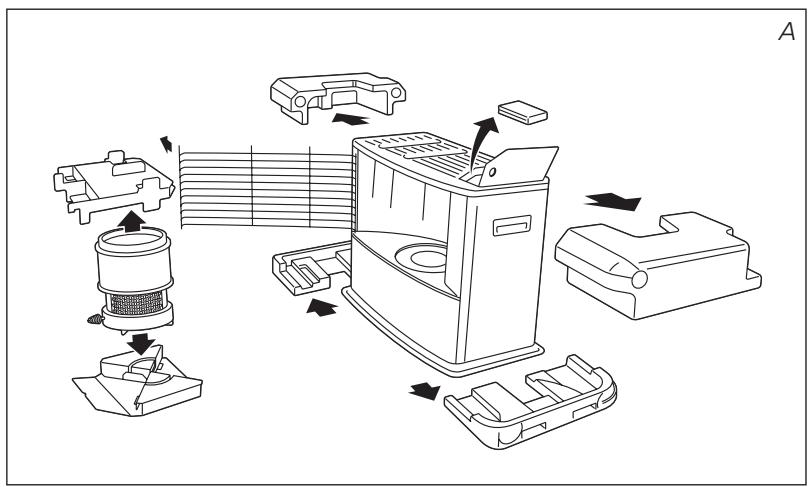

2 Retire o material da embalagem: Remova a proteção colocado na grelha . Abra a grelha, levantando com cuidado (fig. B). Puxe ambos os lados da embalagem simultaneamente para trás e ligeiramente para baixo (ver Fig. C). Retire a câmara de combustão do aquecedor e remova a embalagem por baixo (ver Fig. D). Volte a colocar o queimador no seu lugar. Está colocado correctamente quando se pode girar, facilmente, para a esquerda ou direita pela pega (Fig. E). Feche a grelha: Levante suavemente e recoloque no encaixe. Levante a tampa do depósito e remova o cartão.

3 Encha o depósito removível conforme indicado no Secção B. 4 Insira as pilhas no seu interior (parte de trás do aquecedor (Fig. F)). Observe os polos + e -. É preferível usar pilhas alcalinas novas (4x tamanho - C).

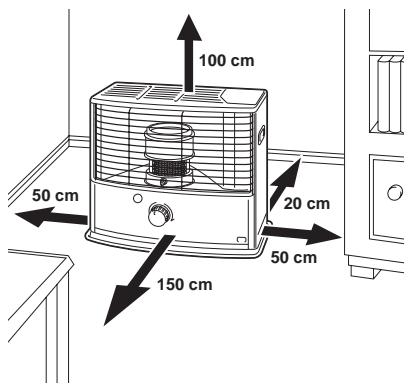

5 O chão deve estar firme e nivelado. Reposicionar o aquecedor, quando não está nivelado. Não corrigir a situação, colocando livros ou outros materiais sob o aquecedor. 6 O seu aquecedor está agora pronto para usar.

Não usar o aquecedor a altitudes superiores a 1500 metros.

Nunca encha o depósito removível na sala de estar, faça-o num espaço mais apropriado (existe sempre o risco de derrame de combustível). Siga o procedimento abaixo descrito: 1 Certifique-se de que o aquecedor está desligado. 2 Abra a tampa e retire o depósito do aquecedor (Fig. G). Coloque o tanque removível (tampa para cima) e desenrosque a tampa do combustível. (Fig. H). NOTA: Algumas gotas podem escorrer do tanque.

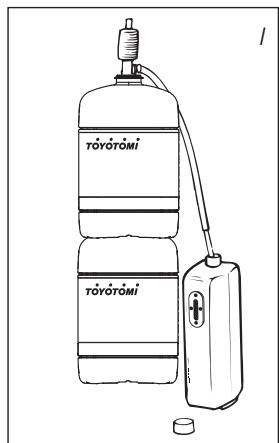

3 Pegue na bomba de combustível manual e introduza o tubo liso, geralmente rígido, no bidão. Certifique-se que este está numa posição superior à do depósito (Fig. I). Inserir o tubo na abertura do depósito. 4 Pressione o botão superior da bomba (rode para a direita).

Aperte a bomba algumas vezes até que o combustível comece a fluir para o depósito removível. Assim que isso acontecer, não há necessidade de pressionar por mais tempo.

Verifique o medidor de combustível do tanque removível enquanto enche o tanque (Fig. J). Pare de encher soltando a válvula na parte superior da bomba (rodar para a esquerda), assim que o indicador indique que o depósito está cheio. Nunca encha demasiado o tanque, principalmente quando o combustível estiver demasiado frio (o combustível dilata ao aquecer).

Deixe que o combustível que resta na bomba flua de volta ao bidão e retire cuidadosamente a bomba. Volte a colocar a tampa no tanque (Fig. K). Limpe o combustível, eventualmente, derramado.

ACENDER O AQUECEDOR: Um aquecedor novo produz alguns cheiros caraterísticos por um curto período de tempo, quando é usado pela primeira vez. Deve assegurar, portanto, que haja ventilação extra ou acender o aquecedor fora da sala de local.

Verifique se a tampa do tanque está bem ajustada e apertada. Coloque de novo o depósito removível no aquecedor com a tampa para baixo. Feche a tampa. NOTA: Aperte a tampa do tanque de combustível e confirme que não há perda de combustível quando a tampa é colocada para baixo.

Quando usar o aquecedor pela primeira vez, colocar em primeiro lugar o tanque removível cheio no lugar e depois esperar cerca de 30 minutos antes de acender o aquecedor. Isto permite que o pavio de fibra de vidro possa absorver o combustível. Siga o mesmo procedimento quando tiver completamente queimado todo o combustível do tanque, e depois de o pavio de fibra de vidro ser substituído. Antes de acender o aquecedor, verifique sempre o nível do indicador de combustível para confirmar as necessidades de enchimento do tanque removível. Acenda sempre o aquecedor com o botão giratório . Nunca utilize fósforos ou isqueiro.

Siga o procedimento abaixo:

Rodar o botão giratório para a direita até parar (Fig. L). Se quiser aplicar mais pressão pode rodar um pouco mais, no entanto, o botão voltará à posição inicial. Se colocar o pavio na sua posição mais alta, irá ativar automaticamente o dispositivo de segurança. Se ligar o aquecedor e este se desligar pouco tempo depois, significa que as pilhas precisam de ser substituídas. É preferível usar pilhas alcalinas novas (4x tamanho C).

AAntes de ligar o aquecedor, verifique sempre se a câmara de combustão está nivelada, deslizando-a, suavemente, um pouco para a esquerda e para a direita usando a alça da câmara de combustão (Fig. E). Se a câmara de combustão não estiver nivelada, poderá surgir fumo e fuligem.

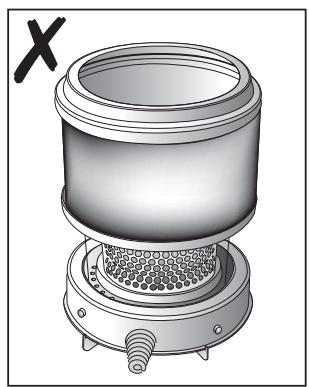

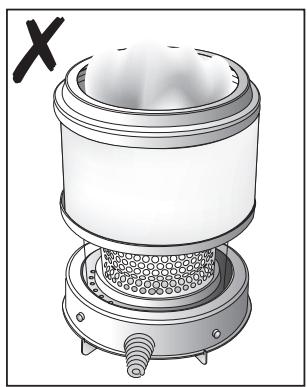

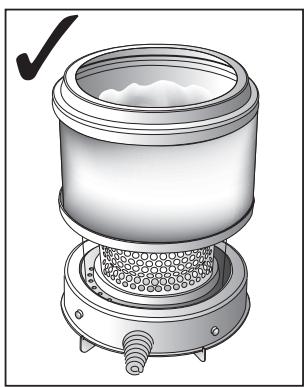

Depois de ligar o aquecedor, deve aguardar-se 30 minutos para verificar se o mesmo está a queimar bem. Uma chama demasiado alta pode provocar fumo e fuligem, enquanto que uma chama demasiado baixa pode provocar odores (Fig. R).

Se a chama permanece baixa após o ajuste, a altura da mecha deve ser ajustada (consulte Secção F). As possiveis causas de uma chama demasiado baixa são: combustível insuficiente (encher o tanqui) má qualidade de combustível (contate o seu revendedor) ventilação insuficiente (coloque uma janela ou porta entreabeta) desgaste da mecha (contate o seu revendedor ou substituir mecha, Secção M)

Carregue no botão off . A chama se apaga automaticamente (Fig. N). Depois de algum tempo de utilização, a combustão pode não ter altura suficiente (Secção D). Neste caso ajuste a altura da mecha para melhorar a chama. Para esta operação o aquecedor tem estar desligado. Siga as instruções em baixo:

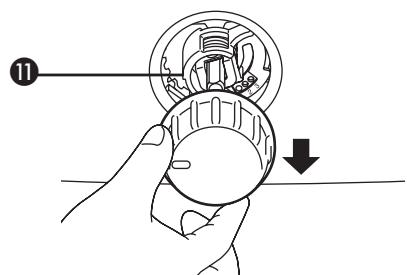

Puxe o botão giratório de forma a retirá-lo do aquecedor. O sistema de bloqueio da mecha fica visível.

Segure o anel plástico entre o indicador e o polegar e puxe-o. Suba-o um passo, para a posição 2 ou 3 (Fig. O). Cuidadosamente, coloque o anel na sua posição original até ficar, perfeitamente, encaixado.

Cuidadosamente, coloque o botão giratório na sua posição original. O botão tem apenas uma posição de encaixe, se necessário verifique na parte de trás do botão.

Se o ajuste da altura da mecha não surtir o efeito desejado, deixe o aquecedor funcionar até terminar o combustível no depósito (Secção H). Se a chama continua muito baixa e a mecha está na posição 3 contacte o ponto de venda ou substitua a mecha, conforme descrição na Secção M. Se a chama se tornar demasiado alta depois do ajuste (Fig. R), a altura da mecha deverá ser colocada de novo numa posição mais baixa. Caso não efetue esta operação pode libertar-se fumo ou fuligem.

Se as falhas não forem resolvidas com as indicações abaixo, por favor contate o seu revendedor. O AQUECEDOR NÃO LIGA. As baterias não estão posicionadas, corretamente, no suporte. Verificar (Fig. F). As pilhas não têm energia suficiente para a ignição. Substituir as pilhas. (Fig. F). O aquecedor consumiu o combustível todo ou a mecha foi substituída. Depois de reabastecer e colocar o depósito removível, esperar 30 minutos para acender o aquecedor. CHAMA IRREGULAR E/OU FULIGEM E/OU CHEIROS. A câmara de combustão não está colocada de forma correta. Use a alça da câmara de combustão para deslizar para a esquerda e para a direita até ficar nivelada. Está a usar combustível fora do prazo de validade. Comece cada temporada de utilização com combustível novo. Nunca colocar o combustível num local exposto ao sol. Está a usar um tipo de combustível incorreto. Veja O COMBUSTÍVEL CORRETO. (ver Secção. «O que precisa saber previamente»). Há acumulação de pó na parte inferior do aquecedor. Contate o seu revendedor. A altura da mecha não está correta. Contate o seu revendedor. AQUECEDOR APAGA LENTAMENTE. Depósito removível está vazio. Ver Secção B. O combustível está contaminado com água. Seque o filtro de combustível (Secção H, Fig. P). O reservatório inferior tem água. Contate o seu revendedor. A mecha endureceu na parte superior ou tem humidade. Deixe o aquecedor queimar todo o combustível (Secção H). Use o combustível correto. Está a usar combustível fora do prazo de validade. Comece cada nova temporada utilizando combustível novo. O AQUECEDOR CONTINUA COM BAIXA QUEIMA. Posição do pavio muito baixa. Reative o bloqueio da altura da mecha (Secção F). Antes de encher o depósito, o aquecedor tinha consumido quase todo o combustível. Depois de reabastecer e colocar o depósito removível, esperar 30 minutos para acender o aquecedor. Está a usar um tipo de combustível incorreto. Veja O COMBUSTÍVEL CORRETO. (ver Secção. «O que precisa saber previamente»). Não há ventilação suficiente no espaço. Abra uma porta ou janela durante algum tempo. Depois deixe-a entreaberta. O AQUECEDOR ESTÀ COM QUEIMA MUITO ALTA. Está a usar um combustível inadequado e demasiado volátil. Veja O COMBUSTÍVEL CORRETO. (ver Secção. «O que precisa saber previamente»).

A mecha está demasiado alta. Reative o bloqueio da altura da mecha (Secção F).

MANUTENÇÂO O seu aquecedor requer pouca manutenção. É, no entanto, importante que remova o pó e as manchas com regularidade usando um pano húmido. Em condições normais, apenas 4 componentes estão sujeitos a desgaste:

A substituição das pilhas pode ser feita por si. Verifique o som da faísca de acendimento e se for seco as pilhas estão a ficar com carga baixa e dever proceder à sua substituição Se depois de substituir as pilhas o som se mantiver verifique a vela de ignição segundo o procedimento 3. Não deite as pilhas usadas no lixo doméstico. Use os pontos de recolha adequados para esse efeito.

Para prolongar o tempo de vida da mecha de fibra de vidro, ocasionalmente, deve deixar o aquecedor queimar até o depósito ficar completamente vazio e o aquecedor desligar-se por si. Faça isto quando se aperceber que a chama está a enfraquecer. Esta operação causa algum odor, por isso, recomenda-se que retire o aquecedor do interior da habitação.

Quando os eléctrodos ficam sujos pelo carbono ou alcatrão, limpe-os. Se a sujidade dos eléctrodos for até ao pavio pode ocorrer falha da ignição. Nesse caso fixe a posição dos eléctrodos. Ter em atenção para não derramar água sobre os eléctrodos.

filtro de combustível

Verifique o filtro de combustível regularmente: Remova o depósito de combustível do aquecedor e retire o filtro (Fig.P). Algumas gotas de combustível podem salpicar do filtro, tenha um pano à mão para limpar. Vire o filtro para baixo e limpe todos os resíduos de sujidade batendo com o filtro numa superfície dura. (Nunca limpar com água!) Reposicione o filtro e instale-o no aquecedor. Não remova você mesmo as peças do aquecedor. Para eventuais reparações consulte o seu revendedor. Antes de efetuar qualquer revisão, deixe arrefecer o aquecedor.

ARMAZENAGEM (FIM DA TEMPORADA DE AQUECIMENTO) Recomendamos que queime todo o combustível do depósito no fim da estação de aquecimento e armazene o aquecedor corretamente. Siga as instruções seguintes. 1 Ligue o aquecedor num local bem ventilado e deixe-o queimar até gastar todo o combustível. 2 Deixe o aquecedor arrefecer. 3 Limpe o aquecedor com um pano húmido e depois com um pano seco. 4 Remova as pilhas do suporte e armazene-as num local seco. 5 Limpe o filtro de combustível (ver Secção H). 6 Guarde o aquecedor num lugar sem pó, se possível na embalagem original. O combustível que sobra não pode ser usado na próxima estação de aquecimento. Se restar algum combustível não o deite fora, mas descarte-o de acordo com a legislação de eliminação de resíduos químicos domésticos. Inicie sempre a nova temporada de aquecimento usando combustível novo. Quando recomeçar a utilizar o aquecedor siga as instruções novamente (ver Secção A).

TRANSPORTE Para evitar que o aquecedor derrame combustível durante o transporte, tome as seguintes precauções: 1 Deixe o aquecedor arrefecer.

2 Retire o tanque removível do aquecedor e remova o filtro de combustível (Fig. P). Podem verter algumas gotas do filtro por isso mantenha um pano à mão. Guarde o filtro do combustível e o tanque removível fora do aquecedor. 3 Coloque a tampa de transporte na posição do filtro de combustível (Fig. Q) e pressione firmemente. Coloque novamente o depósito removível no lugar. filtro de combustível

4 Mover sempre o aquecedor na posição vertical.

Ignição eléctrico Dimensões (mm) largura Combustível parafina (placa de base incl.) profundo Capacidade (kW)* 3,20 alto

Volume apropriado do espaço (m )**55-120 Acessórios: tampa de transporte bomba bomba manual de combustível Consumo de combustível (l/hora)* 0,333 Pilhas 4x LR14, MIN 1400 Consumo de combustível (g/hora)* 267 1,5V, size C Duração de combustão por depósito (hora)* 13,5 Tipo de mecha Capacidade depósito removível (litros) 4,5 Peso (kg) 10,0

• Em caso de estar em posição máxima. ** Estes valores são a título indicativo

O seu aquecedor vem com uma garantia de 48 meses a partir da data da compra. Durante este período todos os defeitos de material ou fabricação serão solucionados gratuitamente. As seguintes disposições aplicam-se relativamente a esta garantia:

Rejeitamos explicitamente qualquer outra reclamação de indemnização, inclusive danos indiretos.

Quaisquer reparações ou substituição de componentes dentro do prazo de garantia não resultarão numa extensão do prazo de garantia. 3 A garantia deixa de ser aplicável, quando o aquecedor tiver sido modificado, terem sido utilizadas peças não originais ou quando é reparado por terceiros.

A garantia não se aplica às partes que estão sujeitas a desgaste normal, tais como a esteira do queimador, qualquer tipo de vedação e a bomba de combustível manual. 5 A garantia só é aplicável, com a apresentação da fatura de compra datada e se não foram feitas alterações à mesma.

A garantia não se aplica a danos causados por ações que não estão em conformidade com as instruções de uso, negligência, uso de um tipo incorreto de combustível ou fora do prazo de validade. A utilização de combustível incorreto até pode mesmo ser perigosa *.

Os custos de transporte e os riscos envolvidos durante o transporte do aquecedor ou componentes serão sempre suportados pelo comprador. A fim de evitar custos desnecessários, recomendamos que, primeiramente, leia sempre as "instruções de uso" cuidadosamente. No caso de estas não levarem a nenhuma solução, leve o aquecedor ao seu revendedor para reparação.

• Substâncias altamente inflamáveis podem provocar chamas que se alastram ao exterior do aquecedor. Se tal suceder nunca tente mover o aquecedor, opte antes por desligá-lo de imediato (Secção E). Em caso de emergência pode usar um extintor, mas apenas de tipo B: extintor de carga de dióxido de carbono.

M Antes de substituir a mecha, Assegure-se que o aquecedor está desligado e completamente frio.

Abra a tampa e retire o depósito removível. 2 Remova as pilhas do suporte . 3 Abra a grelha frontal. Retire a câmara de combustão do aquecedor. Feche a grelha. 4 Retire o botão de ajustamento da mecha.

5 Desaperte os três parafusos do aparelho na parte traseira e nas laterais do aquecedor. Puxe o aparelho um pouco para a frente e depois remova-o da placa de base. 6 Remova as porcas da base do queimador.

Levante o assento do queimador de modo que a mecha fique visível. Coloque o assento do queimador ao lado do aquecedor (certifique-se de que a ligação não fique desconectada.) 8 Rode o mecanismo para a direita até o final e remova e cole a mecha. 9 Rode o suporte da mecha para a esquerda e para a direita até ficar solto e retire o tubo de ar primário. Pin Wick sleeve Handle arm 10 Aperte a mecha para soltar os três pinos e remova-a da manga. Use luvas ecertifique-se que tem um recipiente pronto para colocar a mecha usada. Handle arm

11a 11b Hole of wick sleeve Engraved mark 11 Coloque a mecha no colar de acordo com a gravura gravada no mesmo. 12 Coloque o suporte da mecha (com a mecha no interior) dentro do tubo de ar primário. De seguida, rode o suporte da mecha no sentido dos ponteiros do relógio e ajuste os pinos do mesmo nos encaixes do mecanismo, de forma a que fique bem seguro (a posição da mecha deve ser ajustada na posição 1). Guide pin 12a 12b

15a 15b 16a 16b 16c 16d 17a 17b Pin Handle arm 13 Coloque o assento do queimador no seu lugar. 14 Aperte, firmemente, as porcas com a mão. 15 Coloque o botão de regulação no mecanismo do pavio Rode o botão o mais possível para a direita. Pressione o interruptor de virar. Verifique se o pavio pode ser descido completamente. Repita esta verificação um certo nº de vezes. Se não se consegue baixar o pavio completamente, então é porque este não foi corretamente colocado. Se for esse o caso repita o procedimento a partir do nº 12. Puxe o botão de ajustamento do pavio do aquecedor. 16 Coloque o aparelho na posição original e aperte os três parafusos. Coloque o botão de ajustamento da mecha na posição correta. De seguida coloque a câmara de combustão na posição. Verifique se está nivelada deslizando ligeiramente para a esquerda e para a direita. Feche a grelha. 17 Coloque o depósito removível cheio na posição. Coloque as pilhas no suporte (certifique-se que os polos positivo e negativo coincidem com as marcas + e - no compartimento das pilhas). Aguarde 30 minutos após colocar o depósito e as pilhas, antes de usar o aquecedor.

(d) Saída direta de calor 3.2kW (e) Saída indireta de calor N/A (f) Índice de eficiência energética 95.0% (g) Eficiência energética útil 100% (h) Precauções específicas Para montagem, instalação ou manutenção, consulte o manual de instruções.

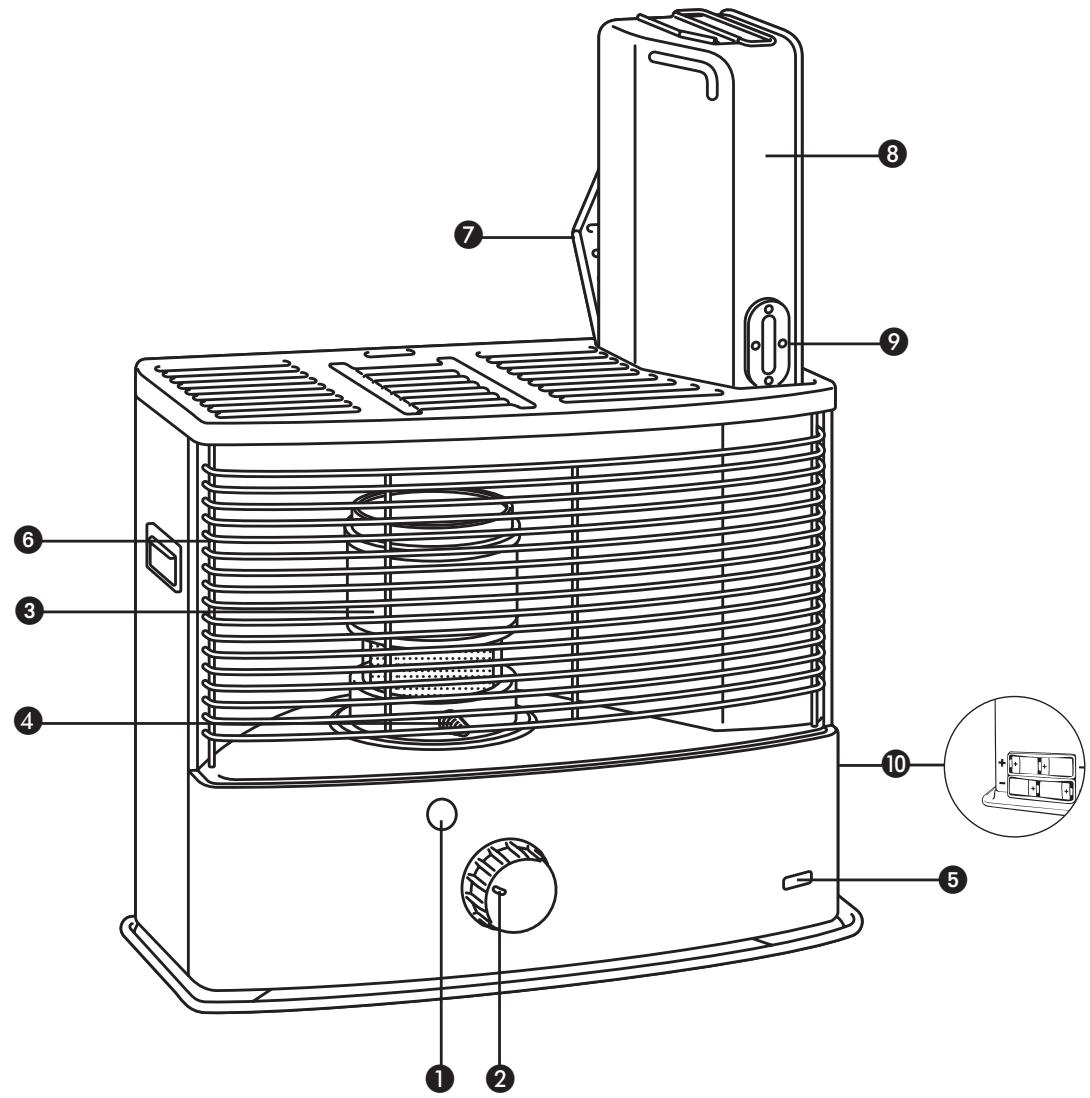

Mola da câmara de combustão Indicador de combustível

Indicator de combustível do depósito removível

Bloqueio da altura da mecha
