MODE D'EMPLOI RC-32 ZIBRO

(Ce produit ne peut pas être utilisé comme chauffage principal)

14 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ 1 Attirez l’attention des enfants sur la présence d’un appareil en combustion. 2 NE déplacez PAS l’appareil lorsqu’il chauffe ou s’il est encore brûlant. Dans ces conditions, il NE faut PAS ajouter du combustible ni entreprendre l’entretien de l’appareil. 3 Placez l’avant de l’appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. 4 N’UTILISEZ PAS l’appareil dans des pièces poussiéreuses ni dans des endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera pas optimale. 5 Eteignez l’appareil avant de sortir ou d’aller vous coucher. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible TOUJOURS dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). 8 N’UTILISEZ JAMAIS l’appareil dans des endroits où des gaz, solvants ou vapeurs nocives (par exemple: gaz d’échappement ou vapeurs de peinture) peuvent être présents. 9 Le plateau supérieur et la grille devant deviennent chauds. L’appareil NE doit JAMAIS être couvert (risque d’incendie). Il faut éviter tout contact avec le plateau supérieur et la grille. 10 Aérez TOUJOURS suffisamment. 11 L’appareil de chauffage ne doit pas être situé immédiatement en dessous d’une prise de courant. 12 Les enfants de moins de 3 ans devraient être tenus à l’écart à moins d’être surveillés en permanence. Les enfants âgés de 3 ans et de moins de 8 ans doivent uniquement allumer / éteindre l’appareil à condition qu’il ait été placé ou installé dans sa position normale de fonctionnement prévue et qu’ils soient sous surveillance ou qu’ils aient reçu des instructions concernant l’utilisation de l’appareil de manière sûre et qu’ils comprennent les risques encourus. Les enfants âgés de 3 ans et de moins de 8 ans ne doivent pas brancher, régler et nettoyer l’appareil ni effectuer l’entretien d’utilisateur. ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Une attention particulière doit être accordée aux endroits où les enfants et les personnes vulnérables sont présents. 13 Ne pas laisser les enfants jouer avec l’appareil. 14 Les enfants ne doivent pas être chargés du nettoyage et de l’entretien de l’appareil sauf s’ils sont encadrés. 100 cm 50 cm 20 cm 50 cm 150 cm

Merci d’avoir choisi un produit “TOYOTOMI”! Les produits de “ Toyotomi “ sont utilisés par des clients satisfaits à travers le monde entier. Afin d’assurer l’utilisation confortable et sûre de nos produits par les clients dans chaque pays, nos produits sont conformes aux normes de sécurité non seulement au Japon mais egalement dans tous les pays du monde, dont nous distribuons nos produits. Toyotomi adapte ses produits pour satisfaire aux besoins de ses clients en poursuivant toujours notre philosophie d’entreprise, «partager les joies de la vie quotidienne». Nous allons continuer à rechercher, développer et fabriquer des produits qui répondent au mode de vie des gens comme l’efficacité, la sécurité et le confort. Nous espérons que vous apprécierez votre appareil “Toyotomi” pour les années à venir! Pour assurer une durée de vie maximale pour cet appareil, nous vous invitons d’abord à lire ce manuel d’instruction. Apprenez à mieux nous connaître ... rendez-vous sur notre site www.toyotomi.eu pour une vue d’ ensemble de notre gamme de produits. 1 LISEZ D’ABORD LES INSTRUCTIONS CONCERNANT UNE PREMIÈRE UTILISATION. 2 EN CASE DE DOUTE, CONTACTEZ VOTRE REVENDEUR. 3 AVANT DE COMMENCER LA LECTURE, CONSULTEZ LA LISTE DES PRINCIPAUX COMPOSANTS À LA

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de chauffage à combustible liquide. Le MANUEL D’UTILISATION reprend chaque étape en détail.

Retirez les différents emballages (voir le chapitre A, fig. A).

Remplissez le réservoir amovible et attendez 30 minutes avant d’allumer l’appareil mobile de chauffage à combustible liquide (voir le chapitre B, fig. I).

Placez les piles dans leur logement (voir le chapitre A, fig. F).

Vérifiez le positionnement du brûleur celui-ci doit être vertical (voir le chapitre A, fig. E).

Allumez l’appareil en tournant à fond le bouton central à droite (voir chapitre C, fig. L)

Après allumage de l’appareil, il vous faut attendre 30 minutes avant de pouvoir contrôler si l’appareil fonctionne bien (voir le chapitre D).

Eteignez l’appareil mobile de chauffage à combustible liquide (voir le chapitre E).

Le remplissage du réservoir doit se faire (sécurité contre l’incendie): - soit appareil à l’arrêt, - soit dans un autre local que celui où est installé le chauffage, Dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus (voir le chapitre B). Votre appareil dégagera une odeur de ‘neuf’ en chauffant pour la première fois. Conservez votre combustible dans un endroit frais, à l’abri de la lumière après avoir fermé le ou les bidons avec le bouchon d’origine. Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible. Utilisez uniquement paraffine de haute qualité, sans eau et pur conformément à la législation locale (TOYOTOMI combustible). Si vous changez de marque et/ou de type de combustible, vous devez d’abord vous assurer que l’appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent.

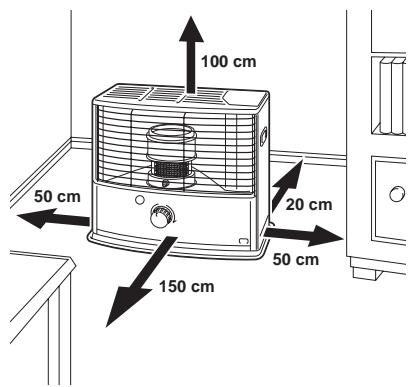

Lisez attentivement ce manuel d’utilisation avant d’utiliser l’appareil et conservezle pour toute référence ultérieure. Installez cet appareil uniquement s’il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage. Pour votre confort et votre sécurité, assurez-vous que la pièce où se trouve l’appareil, est suffisamment aérée. REMARQUE : Afin d’éviter toute coupure intempestive, nous conseillons d’entrouvrir une porte ou une fenêtre lorsque l’appareil est en service. Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d’utiliser l’appareil en toute sécurité, sans aération supplémentaire (voir le chapitre K). Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (2,5 cm). Il est important que chaque pièce où l’appareil est utilisé soit munie d’une entrée d’air suffisante et d’une sortie d’air efficace (section minimale de 50 cm2 pour chaque orifice). Nous conseilons également d'effectuer ce réglage dans les pièces très bien isolées ou sans évacuation d''air ainsi que pour une altitude supérieure à 1500 mètres. N'utilisez pas votre poêle dans des caves ou des pièces souterraines. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d’atmosphère. En cas de doute, consultez votre distributeur. La grille et le dessus du convecteur chauffent durant l’utilisation. Ne pas couvrir et ne pas laisser des enfants sans surveillance à proximité pour éviter tous risques de brûlure ou d’incendie. Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil.

Il peut se produire que votre appareil neuf s’arrête automatiquement peu après avoir été allumé, dans une température ambiante tiède (19 à 20 ºC), ce phénomène étant provoqué par une accumulation de chaleur. Ceci est une conséquence logique et normale du système de sécurité. Un allumage ultérieur de l’appareil dans une température ambiante moins élevée évitera ce phénomène. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d’atmosphère. En cas de doute, consultez votre revendeur. PARTICULIÈREMENT POUR LA FRANCE: Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide (conforme aux arrêtés du 18/7/2002 et du 25/6/2010). L’usage de tout autre combustible est interdit. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes. NOTE SPÉCIALE POUR LE ROYAUME-UNI : N’utilisez que du pétrole de classe C1 ou équivalent, en conformité avec la norme ‘BS2869- Part 2’. Pour une utilisation convenable, l’utilisateur doit respecter les prescriptions suivantes: INTERDICTION - d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules. - d’utiliser le chauffage mobile à combustible liquide dans les pièces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au dessus de niveau plus haut que 1500 mètres. - de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage. L’utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l’objet d’une démarche réglementée. Il est impératif de se renseigner auparavant.

LE COMBUSTIBLE APPROPRIÉ

Votre appareil mobile de chauffage est conçu pour être utilisé avec un combustible de haute qualité, pur et sans eau (TOYOTOMI combustible). Seuls ces combustibles vous assurent une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par: un risque accru de panes une combustion imparfaite une réduction de la durée de vie de l’appareil un dégagement de fumée et/ou de mauvaise odeur un dépôt sur la grille ou le manteau

Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter l’appareil dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver! Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. La garantie ne couvre pas les dommages et/ou pannes de l´appareil mobile de chauffage causés par l’utilisation d’un combustible autre que celui qui est recommandé. Pour connaître le combustible le mieux adapté, consultez votre revendeur (www. toyotomi.eu).

1 Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l’appareil, vous devez disposer: d’ une pompe a main d’un bouchon de transport du présent manuel d’utilisation Conservez le carton et l’emballage (fig. A) à des fins d’entreposage et/ou de transport.

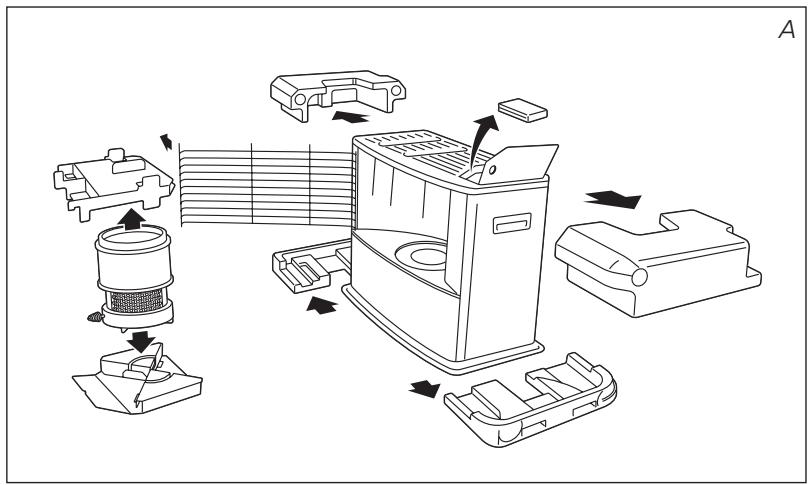

2 Retirez les calages de protection : Retirez la cale de maintien en polystyrène au niveau de la grille . Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l’avant. Tirez les deux côtés de l'emballage vers l'arrière et légèrement vers le bas (fig. C). Retirez le brûleur de l’appareil et dégagez-en le matériel d’emballage (fig. D). Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l’aide de la poignée , vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. E). Fermez la grille: Soulevez-là légèrement pour la positionner correctement dans son emplacement. Ouvrez le couvercle du réservoir amovible et retirez la cale de carton.

3 Remplissez le réservoir amovible en suivant les instructions du chapitre B. 4 Placez les piles dans leur logement , situé à l’arrière de l’appareil mobile de chauffage à combustible liquide (fig. F). Faites attention aux pôles + et -. Il est preferable d’utiliser des piles alcaline neuves (4x taille C).

5 La surface du sol doit être plane. Déplacez l’appareil s’il n’est pas parfaitement horizontal. N’essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque. 6 Votre appareil est maintenant prêt à l’emploi.

Ne pas utiliser l'appareil à une altitide supèrieure à 1500 mètres.

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit: 1 Assurez-vous que l’appareil est éteint.

Soulevez le couvercle , dégagez le réservoir amovible et retirez-le de l’appareil (fig. G). Posez le réservoir amovible (bouchon en haut, poignée au sol) puis dévissez le bouchon du réservoir, à l’aide du bouchon ”ouverture main propre” (fig. H). REMARQUE: Quelques gouttes de combustible peuvent encore s’écouler du réservoir.

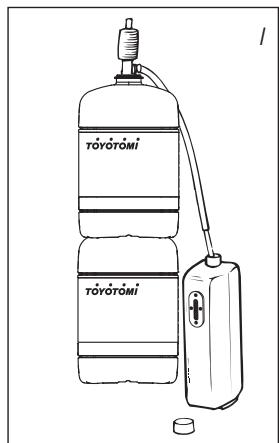

3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. I). Introduisez le tuyau flexible dans l’orifice du réservoir amovible.

4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite).

Pressez la pompe plusieurs fois jusqu’à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c’est le cas, vous n’avez plus besoin de presser la pompe.

Lors du remplissage, observez attentivement la jauge du niveau de combustible (fig. J). Si celle-ci est pleine, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche). Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate).

Laissez le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir (fig . K). Essuyez le combustible éventuellement renversé. Vérifiez que le bouchon du réservoir est bien vissé. Remettez le réservoir amovible dans l’appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d’eau. REMARQUE: Assurez-vous de bien serrer le couvercle du réservoir de carburant et confirmez qu’il n’y a pas de fuite lorsque le côté du couvercle est placé vers le bas. Ensuite, insérez le réservoir de carburant amovible dans le chauffage.

Au début, un l’appareil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre appareil la première fois à l’extérieur de l’espace habitable.

Si vous utilisez l’appareil pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d’allumer. Cela permet à la mèche de s’imbiber de combustible. Procédez de la même manière lors d’un changement de mèche.

Avant d’allumer l’appareil, vérifiez toujours l’indicateur du combustible savoir si vous devez d’abord remplir le réservoir amovible. pour Allumez toujours l’appareil en vous servant de son allumage électrique . N’utilisez jamais d’allumettes ou de briquet. Procédez comme suit:

1 Tournez le bouton central à droite jusqu’à la butée (fig. L). En exerçant une petite pression, vous pourriez faire tourner le bouton central un peu plus; ce dernier revient cependant tout seul par effet ressort. Ainsi, vous mettez la mèche dans la position plus élevée et le système de protection en service. Si vous avez allumé l’appareil mais que ce dernier se coupe peu de temps après l’allumage, il est nécessaire de remplacer les piles. Il est préférable d’utiliser des piles alcaline neuves (4x taille C).

Après allumage de l’appareil, vérifiez toujours que le brûleur est bien vertical en le bougeant légèrement à l’aide de la poignée vers la gauche et vers la droite (fig. E). Cela doit s’effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.

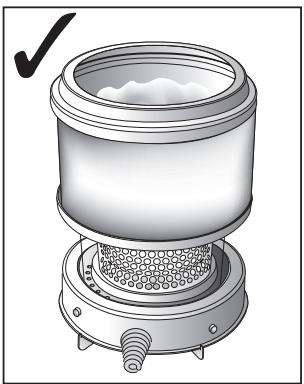

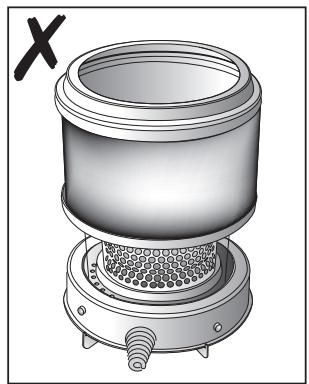

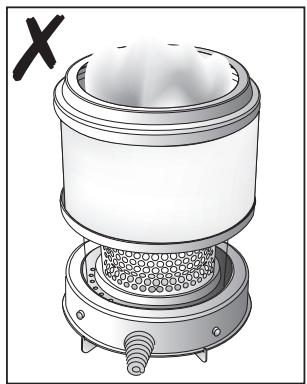

Après allumage de l’appareil, il vous faut attendre 30 minutes avant de pouvoir contrôler si l’appareil fonctionne bien. Les hauteurs maximales et minimales autorisées pour votre flamme sont indiquées (fig. R). Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu’une flamme trop basse entraîne la formation d’odeur et d’usure de la mèche.

Si la combustion reste faible, vous devez régler la hauteur de la mèche (voir le chapitre F). Les causes possibles d’une flamme trop basse sont: trop peu de combustible (remplissez le réservoir) combustible de mauvaise qualité (consultez votre revendeur) trop peu d’aération (entrebâillez une fenêtre ou une porte) usure de la mêche (consultez votre revendeur, ou changez la mèche, voir chapitre M)

RÉAJUSTEMENT DE LA HAUTEUR DE LA MÈCHE Appuyez sur le bouton d’extinction . La flamme s’eteindra après quelques instants (fig. N). Après un certain temps d’utilisation, la combustion ne s’effectue plus suffisamment (chapitre D). Dans ce cas, vous pouvez régler la hauteur de la mèche. Eteignez l’appareil. Procédez comme suit:

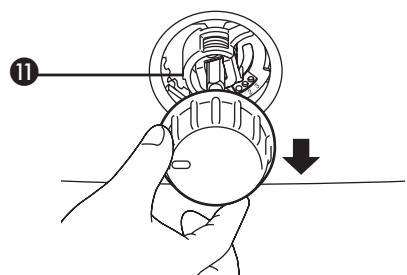

1 Appuyez sur le bouton d’extinction (fig. N). 2 Tirez le bouton central de l’appareil de manière à ce que le verrouillage soit visible. 3 Mettez la bague plastique entre le pouce et l’index et tirez-la vers l’avant. Tournez la bague de 1 palier plus haut vers la position 2 ou 3 (fig. O). Pressez la bague avec précaution de manière à ce que l’évidement réenveloppe le petit cliquet.

4 Poussez avec précaution le bouton central pour le mettre en place. Cela ne peut s’effectuer que d’une seule manière : voyez l’arrière du bouton pour la bonne position. Si le réajustement de la hauteur de la mèche ne donne pas l’effet souhaité, vous devez laisser l’appareil brûler la totalité du combustible (chapitre H). Si la combustion reste quand même faible et votre mèche se trouve entre-temps en position 3, prenez contact avec votre revendeur, ou changez la mèche, voir chapitre M. Si, la flamme devient trop haute (fig. R), vous devez remettre le verouillage un cran plus bas. Si non, vous risquez de provoquer la formation de fumée et de suie.

Si vous n’arrivez pas à remédier à une panne à l’aide des instructions ci-dessous, vous devez contacter votre revendeur. L’ALLUMAGE NE MARCHE PAS. Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. F). Les piles ne sont pas assez puissantes pour l’allumage. Changez-les (fig. F). L’appareil a entièrement consommé son combustible ou bien la mèche a été changée. Après avoir remis le réservoir amovible plein en place, attendez 30 minutes avant d’allumer. FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR. Le brûleur n’est pas correctement placé. Mettez-la bien droit à l’aide de la poignée jusqu’à ce que vous puissiez la bouger facilement légèrement à gauche et à droite. Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. Vous utilisez un combustible inadapté. Voir LE COMBUSTIBLE APPROPRIÉ. (voir le “CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE”) De la poussière s’est accumulée en dessous de l’appareil. Consultez votre revendeur. La hauteur de la mèche n’est pas correct. Consultez votre revendeur. L’APPAREIL S’ÉTEINT LENTEMENT. Le réservoir amovible est vide. Voir le chapitre B. Il y a de l’eau dans le filtre. Asséchez le filtre (chapitre H, fig. P).

Il y a de l’eau dans le réservoir inférieur. Consultez votre revendeur. Le haut de la mèche s’est durci. L’appareil doit consommer tout son combustible (chapitre H). Utilisez le propre combustible. Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. L’APPAREIL BRULE TOUJOURS FAIBLEMENT. La mèche est trop basse. Mettez le verrouilage un cran plus bas. Voir le chapitre F. L’appareil a consommé pratiquement tout le combustible avant d’être de nouveau rempli. Après avoir placé le réservoir amovible plein, attendez 30 minutes avant d’allumer. Vous utilisez un combustible usagé ou inadapté. Voir LE COMBUSTIBLE APPROPRIÉ. (voir le “CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE”) La pièce est insuffisamment aérée. Ouvrez largement une fenêtre ou porte pendant quelque temps, puis laissez-la entrebâillée. L’APPAREIL BRULE TROP FORT. Vous utilisez un combustible inadapté, trop volatil. Voir LE COMBUSTIBLE APPROPRIÉ. (voir le “CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE”) La mèche est trop élevée. Mettez le verrouilage un cran plus bas. Voir le chapitre F.

À PROPOS DE L’ENTRETIEN

Votre appareil exige peu d’entretien. Mais vous devez essuyer la poussière et les taches au moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former. Normalement, 4 éléments sont sujets à l’usure:

Vous pouvez les changer vous-même. Assurez-vous que lé décharge d’étincelles est saine. Si le son est craqué, le voltage de la batterie est faible. Veuillez changer la batterie. Vérifiez le robinet d’allumage en suivant la procédure de maintenance 3 si le son n’est pas modifié, même après le remplacement de la batterie. Ne jetez pas les piles usagées à la poubelle. Observez les règles en vigueur dans votre commune concernant les petits déchets chimiques.

Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre l’appareil consommer entièrement son combustible (jusqu’à ce qu’il s’éteigne de lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En consommant totalement son combustible, l’appareil dégage une odeur. Il vous est donc conseillé de le faire à l’extérieur de l’espace habitable.

Lorsque les electrons se salissent a cause du carbone ou du goudron, nettoyez les électrodes. Si les éectrodes s’enfoncent dans la meche, cela peut entrainer des problemes d’allumage. Ensuite, fixez la position des electrodes. Assurez-vous de ne pas verser de l’eau sur les electrodes. Le filtre combustible

Verifiez aussi regulierement le filtre a combustible: Enlevez le reservoir amovible hors de l’appareil puis retirez le filtre a combustible (fig. P). Ayez un chiffon a portee de main pour essuyer le combustible restant. Retirez le filtre a combustible et nettoyez-le avec du combustible ou a l’aide d’une soufflette. (Ne nettoyez jamais à l’au!) Remettez le filtre a combustible en place dans l’appareil.

Les réparations, le remplacement des pieces importantes (notamment la mêche) et le travail sur les elements de sécurité ne doivent être exécutés qua par des spécialistes agrées (et reconnus par le fabricant ou l’importateur). Avant de procéder à son entretien, laissez l’appareil refroidir. Le remplacement de la mêche ne doit être effectué que par un specialiste qualifié.

ENTREPOSAGE (FIN DE LA SAISON) A la fin de la saison, nous vous conseillons de faire en sorte que l’appareil consomme la totalité de son combustible puis de l’entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:

1 Allumez l’appareil à l’extérieur de l’espace habitable et laissez-le consommer entièrement son combustible. 2 Laissez l’appareil refroidir. 3 Nettoyez l’appareil à l’aide d’un chiffon sec. 4 Retirez les piles de l’appareil et conservez-les dans un endroit sec. 5 Nettoyez le filtre à combustible (chapitre H).

Rangez l’appareil dans un lieu sans poussière, si possible en utilisant l’emballage d’origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l’appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n’importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre appareil suivez les instructions de nouveau (chapitre A).

Afin d’éviter les fuites de combustible durant le transport de l’appareil, vous devez prendre les précautions suivantes: 1 Laissez l’appareil refroidir. 2 Retirez le réservoir amovible de l’appareil et retirez le filtre à combustible (fig. P). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l’appareil.

Mettez le bouchon de transport à la place du filtre à combustible (fig. Q) et enfoncez-le bien.

4 Transportez l’appareil toujours en position verticale.

A Allumage Combustible Puissance calorifique* Conseiller pour des pièces normalement airées (m )** Ne convient pas pour des pieces de volume inférieur à** Consommation de combustible (l/heure)* Consommation de combustible (g/heure)* Autonomie du réservoir (heures) Contenance du réservoir amovible (litres) Poids (kg) Dimensions (mm) (plateau inférieur compris) Accessoires Piles Type mêche

électrique Combustible liquide pour appareils mobiles de chauffage (Arrêté du 8/7/2002 et du 25/06/2010) 3200 Watt minimum 55 maximum 120

55m /22m 0,333 minimum 13,5 4,5 10,0 largeur profondeur hauteur bouchon de transport, pompe à main 4x LR14, MIN 1400, 1,5V, size C

En cas de réglage en position maximale ** Ces valeurs sont données à titre indictif Le marquage CE correspond à la conformité aux normes EN55014-1(2006) et EN55014-2(1997)

Votre appareil est couvert par une garantie de 4 ans à compter de la date d’achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s’appliquent : 1 Nous rejetons expressément toute autre demande d’indemnisation, y compris en cas de préjudice indirect.

La réparation ou le changement de pièces effectués dans la période de garantie n’entraîne pas la reconduction de la garantie. 3 La garantie ne s’applique pas dans les cas suivants: modifications apportées au appareil, usage de pièces non d’origine, réparations de l’appareil effectuées par des tiers. 4 Les pièces sujettes à l’usure normale, comme la mêche, les piles, l’allumeur et la pompe à main ne sont pas couverts par la garantie. 5 La garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications.

La garantie ne s’applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d’utilisation, par une négligence ou par l’usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*.

Les frais d’expédition et les risques liés à l’envoi de l’appareil ou de ses pièces sont toujours à la charge de l’acheteur. En cas de problème, consultez le manuel d’utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n’essayez pas de déplacer l’appareil mais éteignezle immédiatement (voir le chapitre E). En cas d’urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

1 Ouvrez la porte de réservoir et retirez le réservoir amovible. 2 Retirez les piles qui se trouvent dans leur logement a l’arrière de l’appareil . 3 Ouvrez la grille et retirez le brûleur puis refermez la grille.

4 Retirez le bouton central en tirant vers vous. 5 Devissez les vis de maintien du manteau. Soulevez le manteau vers le haut, puis l’inclinez vers vous pour passer l’axe du bouton central. 6 Devissez les vis papillons de maintien du support mèche. 7 Soulevez le support du brûleur de manière à ce que la mèche soit visible. Posez le support de brûleur près de l’appareil. (Veillez à ce que le câblage ne se détache pas.) 8 Tournez complètement vers la droite l’axe. 9 Tournez l’anneau de mèche en sens inverse des aiguilles d’une montre et soulevez-le. Retirez-le de son logement. 10 Retirez la mèche de l’anneau support mèche. Pour cela retirez le crochet de maintien (ergot) du trou de l’anneau de mèche. Pour cela il est conseillé de se munir de gants et d’un récipient pour mettre la mèche dedans une fois enlevée. Pin Wick sleeve Handle arm

Handle arm 11a 11b Hole of wick sleeve Engraved mark 11 Prenez la mèche et positionner les crochets de maintien (ergots) dans les trous de l’anneau support de mèche. 12 Remettez l’ensemble (anneau de mèche et mèche) dans son logement. Tournez-le dans le sens des aiguilles d’une montre afin de bien le repositionner (la glissant sur l’axe puis remettez la vis qui se trouve sur l’axe du bouton central). 13 Remettez le support de brûleur en place. Guide pin 12a 12b

15a 15b 16a 16b 16c 16d 17a 17b Pin Handle arm 14 Serrez manuellement les papillons de manière égale. 15 Pour tester le bon fonctionnement du coulissement de la mèche. Mettez la mèche en position basse puis à l’aide du système masselotte déclencher l’appareil. Répétez quelque fois. Si la mèche n’arrive pas dans la position la plus basse elle à été mal monté et il faut recommencer la procédure à partir de 12. Retirez le bouton central en tirant vers vous. 16 Remettre le coffre de l'appareil à sa place et srrer les trois écrous. Remettez en position le bouton moleté d'ajustement de la mêche. Ensuite remettez à sa place la chambre de combustion. Vérifiez qu'elle est bien positionnée horizontalement en la faisant glisser doucement à la main de droite à gauche et de gauche à droite.Refermez la grille. 17 Remettez le réservoir amovible, les piles (faites attention au pôle positif et au pôle négatif)et attendez 30 minutes pour que la mèche soit bien imbibée avant de mettre l’appareil en fonctionnement.

FICHE PRODUIT (a) Le nom du fournisseur / Marque commerciale TOYOTOMI Europe Sales B.V. (b) Modèle RC-32 (c) La classe d'efficacité énergétique

(d) La puissance thermique directe 3.2kW (e) La puissance thermique indirecte N/A (f) L'indice d'efficacité énergétique 95.0% (g) Le rendement utile 100% (h) Les éventuelles précautions particulières Merci de vous référer au manuel d’utilisation pour tout ce qui concerne les instructions d’assemblage, d’installation ou d’entretien.

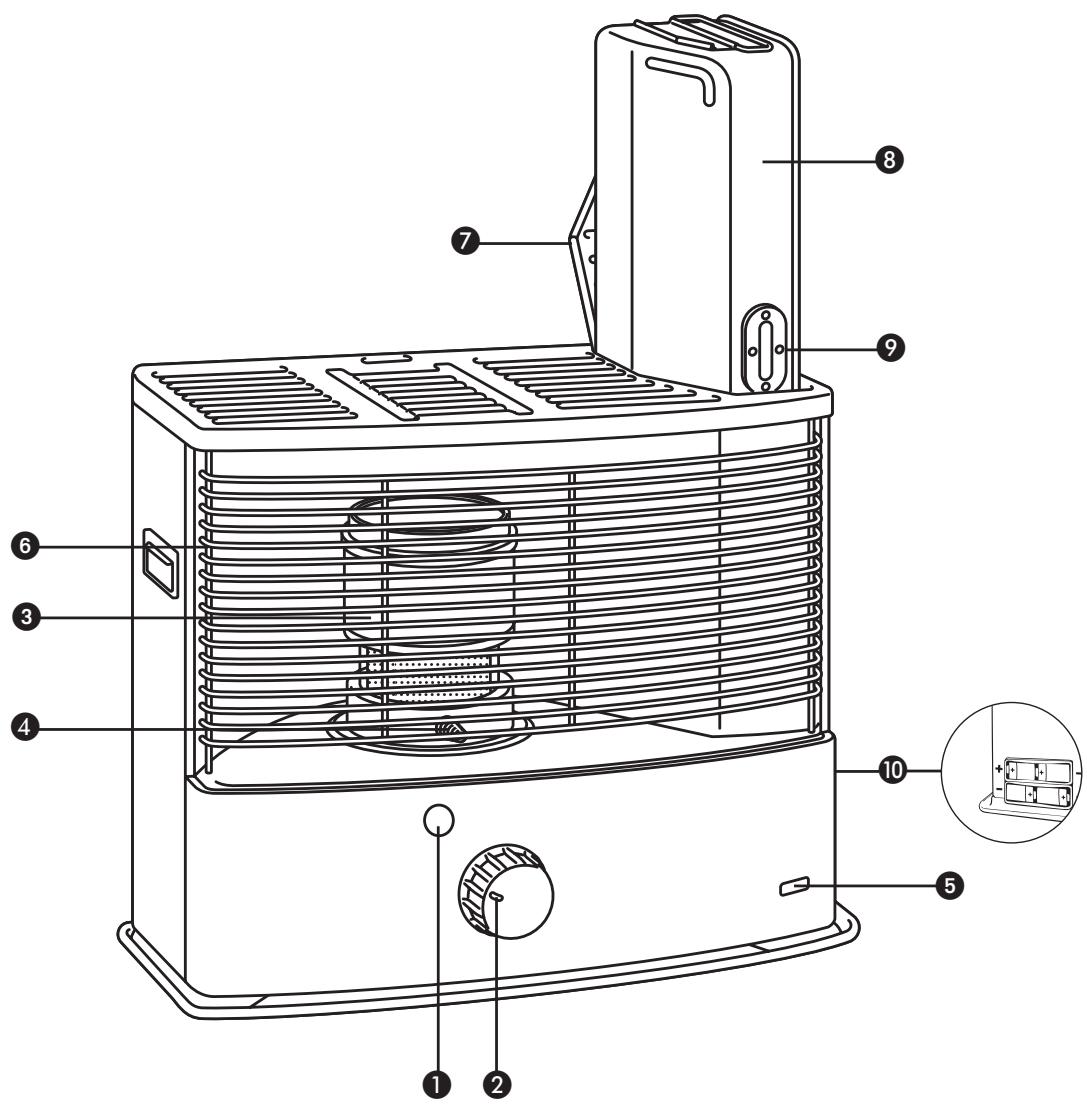

Indicateur du combustible Grille

Couvercle du réservoir amovible

Jauge de combustible du réservoir amovible
