MANUAL DE UTILIZADOR EP5444/50 PHILIPS

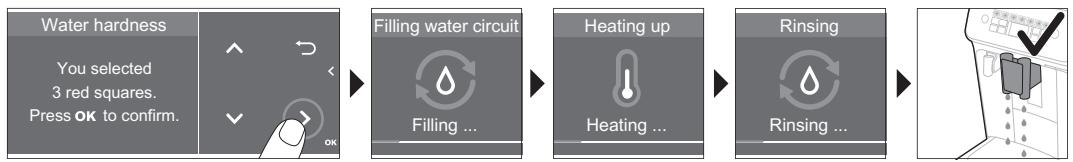

Antes da primeira utilização _________________________________________________________________________

Especificações técnicas ______________________________________________________________________________

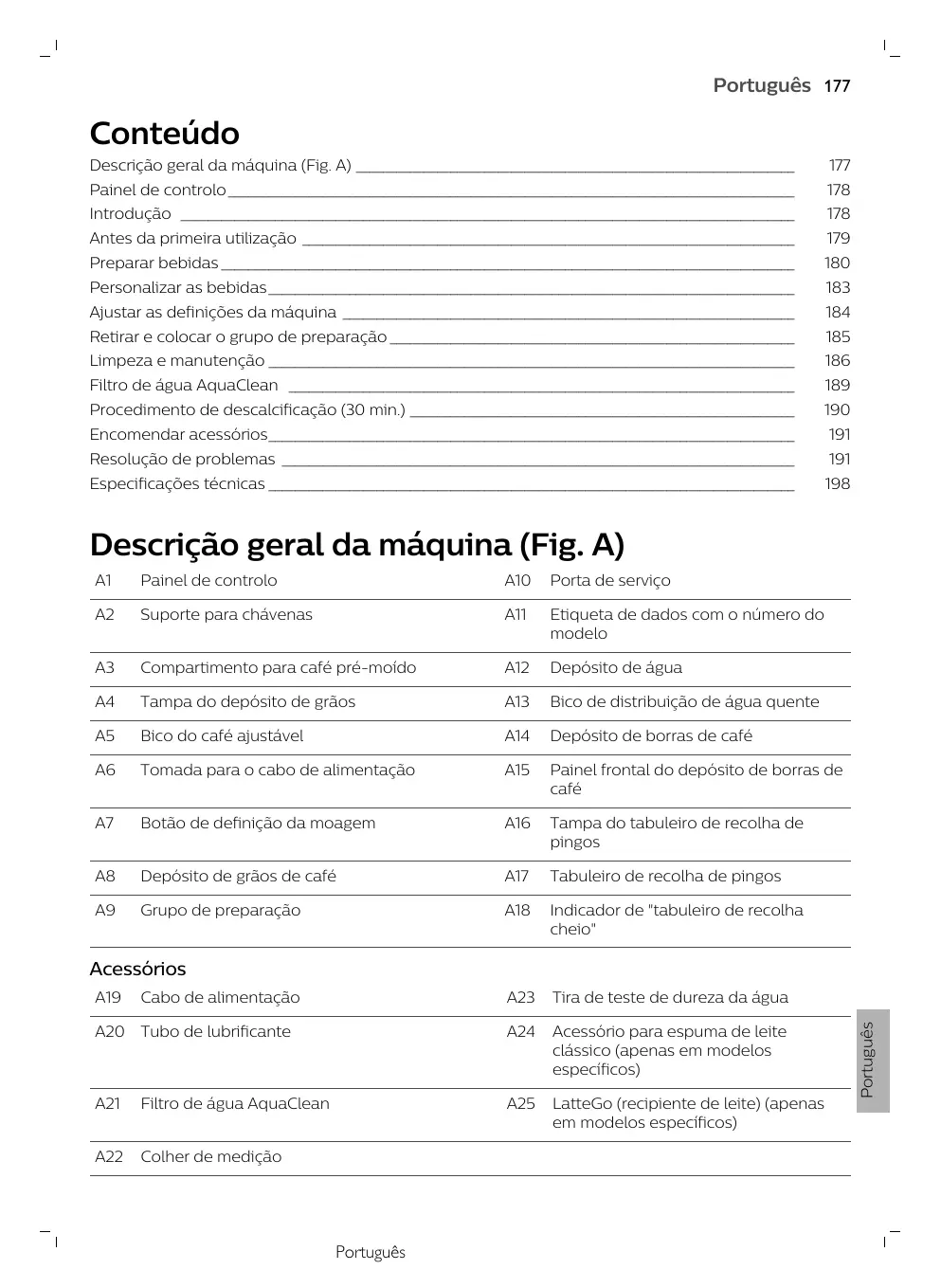

Descrição geral da máquina (Fig. A)

Painel de controlo A10 Porta de serviço

Suporte para chávenas A11 Etiqueta de dados com o número do modelo

Tampa do depósito de grãos A13 Bico de distribuição de água quente

Botão de definição da moagem A16 Tampa do tabuleiro de recolha de pingos

Depósito de grãos de café A17 Tabuleiro de recolha de pingos

Grupo de preparação A18 Indicador de "tabuleiro de recolha cheio" A19 Cabo de alimentação A23 Tira de teste de dureza da água A20 Tubo de lubrificante A24 Acessório para espuma de leite clássico (apenas em modelos específicos) A21 Filtro de água AquaClean A25 LatteGo (recipiente de leite) (apenas em modelos específicos) A22 Colher de medição Português Português Acessórios 178 Português Painel de controlo Existem várias versões desta máquina de café espresso, com diferentes painéis de controlo. Cada versão tem o seu próprio número de modelo. Pode encontrar o número do modelo na etiqueta de dados no interior da porta de serviço (Fig. A11). Também pode encontrar o número do modelo tocando no ícone de Definições e selecionando "Support" (Assistência). Consulte a figura C, D e E para obter uma vista geral de todos os botões e ícones. Abaixo, encontra a descrição. Utilize as setas para cima e para baixo para se deslocar no visor e toque no ícone de OK para selecionar ou confirmar as suas escolhas. Todos os modelos (Fig. C/D/E) C1/D1/E1. Ícones de bebidas de um toque C3. Ícones de navegação C6. Menu de limpeza (para cima, para baixo, voltar, ok) C2. Iniciar/parar C4. Visor C7. Perfis pessoais C5. Definições da máquina C8. Botão ligar/desligar botão D2/E2. Menu com mais bebidas Apenas EP4327, EP4324, EP4321 (Fig. C) C1. Ícones de bebidas de um toque: Espresso, Coffee (Café), Americano, Caffé Crema, Ristretto, Hot Water (Água quente) e Steam (Vapor) Apenas EP4349, EP4346, EP4343, EP4341 (Fig. D) D1. Ícones de bebidas de um toque: Espresso, Coffee (Café), Americano, Cappuccino, Latte Macchiato, Café au lait (Café com leite) Apenas EP5447, EP5446, EP5444, EP5443, EP5441 (Fig. E) E1. Ícones de bebidas de um toque: Espresso, Coffee (Café), Americano, Cappuccino, Latte Macchiato, Café au lait (Café com leite) Introdução Parabéns pela sua compra de uma máquina de café totalmente automática da Philips! Para beneficiar de todas as vantagens da assistência que a Philips oferece, registe o seu produto em www.philips.com/registeryourcoffee.com ou leia o código QR (Fig. 1) neste folheto. Leia atentamente o folheto de segurança separado antes de utilizar a máquina pela primeira vez e guarde-o para uma eventual consulta futura. Para o ajudar a começar e a tirar o máximo partido da sua máquina, a Philips oferece assistência completa de várias formas. Na caixa vai encontrar: 1 Este manual do utilizador com instruções de utilização baseadas em imagens e informações mais detalhadas sobre limpeza e manutenção. 2 O folheto de segurança separado com instruções sobre como utilizar a máquina de uma forma segura. 3 Para obter assistência online (perguntas frequentes, vídeos, etc.), leia o código QR na capa deste folheto ou visite www.philips.com/coffee-care. Também pode encontrar o código QR tocando no ícone de Definições e selecionando Support (Assistência). Português 179 Esta máquina foi testada com café. Embora tenha sido limpa cuidadosamente, poderá conter alguns resíduos de café. No entanto, garantimos que é totalmente nova. A máquina ajusta automaticamente a quantidade de café moído utilizada para fazer café com o melhor sabor possível. Deve começar por preparar 5 cafés para permitir à máquina realizar os devidos ajustes automáticos. Enxague o LatteGo (recipiente de leite) ou o acessório para espuma de leite clássico antes da primeira utilização. Antes da primeira utilização /DQJXDJH

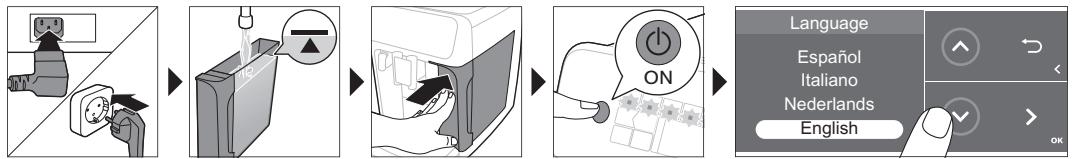

Preparar bebidas Passos gerais 1 Encha o depósito de água com água da torneira e encha o depósito de grãos com grãos. 2 Introduza a ficha pequena na tomada localizada na parte posterior da máquina. Introduza a ficha de alimentação na tomada elétrica. 3 Prima o botão ligar/desligar para ligar a máquina. - A máquina começa a aquecer e executa o ciclo de enxaguamento automático. - Quando todas as luzes nos ícones de bebida se mantiverem continuamente acesas, a máquina está pronta para ser utilizada. Português 181 4 Coloque uma chávena sob o bico de distribuição de café. Deslize o bico de distribuição de café para cima ou para baixo, para ajustar a respetiva altura ao tamanho da chávena ou do copo que está a utilizar (Fig. 2). Preparar café com grãos

Para preparar um café, toque no ícone da bebida que pretende (Fig. 3) ou toque no ícone (Fig. 4) de "More Drinks" (Mais bebidas) (apenas em modelos específicos). - Pode ajustar a bebida de acordo com o seu gosto (Fig. 5) pessoal. Utilize as setas (Fig. 6) para cima e para baixo para ajustar a intensidade do café. Toque no ícone de OK se pretender ajustar mais definições (Fig. 7). 2 Prima o botão iniciar/parar em qualquer altura para iniciar a preparação da bebida selecionada. 3 Para parar a distribuição de café antes de a máquina terminar, prima o botão iniciar/parar novamente. Para preparar 2 cafés em simultâneo, toque no ícone da bebida duas vezes ou selecione o ícone de 2x deslizando a barra dedicada. Não utilize grãos de café caramelizados nem aromatizados. Preparar bebidas à base de leite com o LatteGo (recipiente de leite) O LatteGo é composto por um recipiente para leite, um suporte e uma tampa. Para evitar derrames, certifique-se de que monta corretamente o suporte e o recipiente para leite, antes de encher o recipiente.

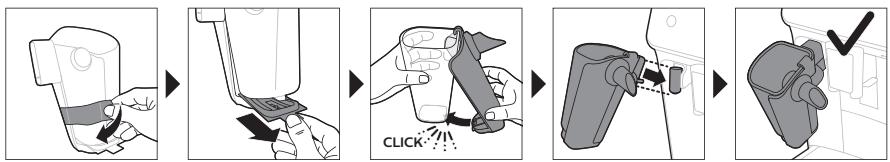

Para montar o LatteGo, insira primeiro a parte superior do recipiente para leite por baixo do gancho na parte superior do suporte (Fig. 8). Em seguida, encaixe a parte inferior do recipiente para leite. Ouvirá um clique quando as duas peças encaixarem (Fig. 9). Nota: certifique-se de que o recipiente para leite e o suporte estão limpos antes de os encaixar. 2 Incline ligeiramente o LatteGo e coloque-o no bico (Fig. 10) de distribuição de água quente. Em seguida, pressione-o até encaixar (Fig. 11). 3 Encha o LatteGo com leite (Fig. 12). Não encha o recipiente para leite acima da indicação máxima. Se tiver personalizado a quantidade de leite, pode ter de encher o recipiente com uma quantidade de leite maior ou menor do que a indicada para esta bebida no LatteGo. 4 Coloque uma chávena no tabuleiro de recolha de pingos. 5 Toque no ícone da bebida à base de leite que pretende ou no ícone de "More Drinks" (Mais bebidas) (apenas em modelos específicos) para selecionar outra bebida (consultar 'Personalizar as bebidas'). - Agora, pode ajustar a bebida de acordo com as suas preferências. 6 Prima o botão iniciar/parar . - Quando prepara um cappuccino, flat white ou latte macchiato, a máquina distribui primeiro o leite e depois o café. Quando prepara um caffè latte ou café au lait, a máquina distribui primeiro o café e depois o leite. - Para parar a distribuição de leite antes de a máquina distribuir a quantidade predefinida, prima o botão iniciar/parar . Português Utilize sempre leite retirado diretamente do frigorífico para obter os melhores resultados. 182 Português 7 Para parar a distribuição da bebida completa (leite e café) antes de a máquina terminar, mantenha premido o botão iniciar/parar . Aquecer ou preparar espuma de leite com o acessório para espuma de leite clássico Utilize sempre leite retirado diretamente do frigorífico para obter a melhor qualidade de espuma.

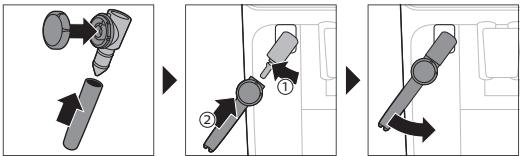

Incline o manípulo de silicone preto da máquina para a esquerda e encaixe nele (Fig. 13) o acessório para espuma de leite. Encha um recipiente com aprox. 100 ml de leite para cappuccino e aprox. 150 ml de leite para latte macchiato. Insira o acessório para espuma de leite aprox. 1 cm no leite. Toque no ícone (Fig. 14) de vapor. Rode o botão do acessório para espuma de leite clássico para o ícone (Fig. 15) de preparação de espuma se pretender espuma de leite. Rode o botão do acessório para espuma de leite clássico para o ícone (Fig. 16) de leite sem espuma se pretender aquecer leite. Certifique-se de que o ícone no botão do acessório para espuma de leite clássico está alinhado com a seta preta. Prima o botão iniciar/parar para iniciar (Fig. 17). - A máquina começa a aquecer e é injetado vapor no leite, criando a espuma de leite ou aquecendo-o. Quando o leite no recipiente tiver a temperatura ou o volume de espuma desejado, prima o botão iniciar/parar novamente para parar de fazer espuma/aquecer o leite. Nunca injete vapor no leite durante mais de 90 segundos. O vapor para automaticamente após 90 segundos. Para obter espuma da melhor qualidade, não é necessário mover o recipiente do leite durante a preparação de espuma. Dose extra (ExtraShot) (apenas em modelos específicos) A máquina permite adicionar uma dose extra de Ristretto às suas bebidas de café e à base de leite, se pretender um café mais forte por exemplo. 1 Coloque uma chávena sob o bico de distribuição. 2 Toque num dos ícones de bebida de um toque ou no ícone de "More drinks" (Mais bebidas) (apenas em modelos específicos) para selecionar uma bebida. 3 Utilize a seta para cima para definir o nível máximo de intensidade e, em seguida, selecione a função (Fig. 18) ExtraShot. 4 Toque no ícone de OK se pretender personalizar as outras definições. Em seguida, prima o ícone de iniciar/parar para iniciar a preparação da bebida. 5 Para parar a distribuição da bebida antes de a máquina terminar, prima o ícone de iniciar/parar novamente. Depois de selecionar a função ExtraShot, só pode preparar um café de cada vez. Português 183 Preparar café com café pré-moído Pode optar por utilizar café pré-moído em vez de grãos de café, por exemplo, se preferir uma variedade de café diferente ou um descafeinado. 1 Abra a tampa do compartimento para café pré-moído e coloque nele (Fig. 19) uma medida rasa de café pré-moído. Em seguida, feche a tampa. 2 Toque num dos ícones de bebida de um toque ou no ícone de "More drinks" (Mais bebidas) (apenas em modelos específicos) para selecionar outra bebida. 3 Seleccione a função de café pré-moído. O fazê-lo de 2 formas: - Utilizando a seta para baixo para definir o nível mínimo de intensidade e, em seguida, selecionando a função de café pré-moído. - Premindo o ícone das definições e utilizando a seta para baixo para selecionar a função de café pré-moído. 4 Para parar a distribuição de café antes de a máquina terminar, prima o botão iniciar/parar novamente. Quando seleciona a função de café pré-moído: - A função é automaticamente guardada. - Só pode preparar um café de cada vez. - Não pode selecionar outro nível de intensidade de aroma. Distribuir água quente 1 Se estiver colocado, retire o LatteGo ou o acessório para espuma de leite. 2 Coloque uma chávena sob o bico de água quente. 3 Toque no ícone de "Hot Water" (Água quente) (apenas em modelos específicos) ou no ícone de "More drinks" (Mais bebidas) (apenas em modelos específicos) (Fig. 4) para selecionar água quente. 4 Utilize as setas para cima e para baixo para ajustar a quantidade de água quente e/ou a temperatura de acordo com as suas preferências. 5 Prima o botão iniciar/parar . - A água quente é distribuída através do bico (Fig. 20) de água quente. 6 Para parar a distribuição de água quente antes de a máquina terminar, prima o botão iniciar/parar novamente. Personalizar as bebidas Após selecionar uma bebida tocando num dos ícones de bebida de um toque ou no ícone de "More Drinks" (Mais bebidas) (apenas em modelos específicos), pode fazer o seguinte: 1 Ajustar a intensidade do aroma com os ícones (Fig. 21) de seta para cima e para baixo. Existem 5 intensidades: a mais baixa é a mais suave e a mais alta é a mais intensa. 2 Ajustar a quantidade (Fig. 22) de café e/ou a quantidade de leite (apenas em modelos específicos) com os ícones de seta para cima e para baixo. Existem 5 quantidades para cada uma das definições. Assim que a máquina terminar a preparação, as definições selecionadas serão guardadas automaticamente no perfil que escolher. Português A máquina permite ajustar as definições de uma bebida de acordo com as suas preferências e guardar a bebida personalizada num perfil pessoal. Os vários perfis têm cores diferentes. 184 Português Selecionar um perfil Pode selecionar um perfil e guardar uma receita utilizando os perfis de opções de café pessoais (My Coffee Choice Profiles). 1 Toque no ícone dos perfis repetidamente para selecionar um dos perfis coloridos. Todos os perfis têm uma cor diferente. 2 Selecione uma bebida tocando num dos ícones de bebida de um toque ou no ícone de "More drinks" (Mais bebidas) (apenas em modelos específicos). 3 Ajuste as definições da bebida ao seu gosto. 4 Prima o botão iniciar/parar para preparar a bebida selecionada. - As suas definições são guardadas no perfil colorido que selecionou. Pode restaurar as definições de fábrica da máquina (consultar 'Restaurar as definições de fábrica') em qualquer altura. Perfil do convidado A máquina inclui um perfil de convidado. Quando o perfil de convidado é selecionado, o ícone de perfil é desativado. Quando seleciona este perfil, pode personalizar as definições de acordo com as suas preferências, mas as receitas que prepara não serão guardadas. Ajustar as definições da máquina Definir a dureza da água Recomendamos que ajuste a dureza da água para o nível da sua região, de modo a obter o melhor desempenho e uma maior duração da máquina. Deste modo, também evita ter de descalcificar a máquina com demasiada frequência. A predefinição de dureza da água é 4: água dura. Utilize a tira de teste de dureza da água fornecida na caixa para determinar a dureza da água na sua região:

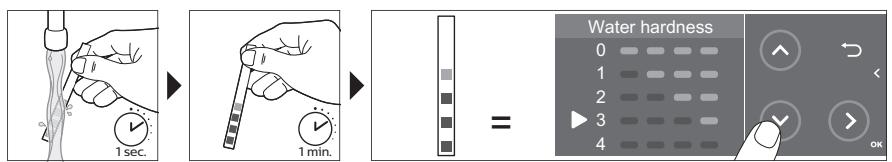

Mergulhe a tira de teste da dureza da água em água da torneira ou mantenha-a sob água corrente durante 1 segundo (Fig. 23). 2 Aguarde 1 minuto. O número de quadrados na tira de teste que fiquem vermelhos indicam a dureza (Fig. 24) da água. Ajuste a máquina para a dureza da água correta:

Toque no ícone de Definições e utilize as setas para cima e para baixo para selecionar "Water hardness" (Dureza da água). Em seguida, prima o ícone de OK para confirmar. 2 Utilize os ícones de seta para cima e para baixo para selecionar o nível de dureza da água. O número de quadrados vermelhos selecionados no visor deve corresponder ao número de quadrados vermelhos na tira (Fig. 25) de teste. 3 Depois de definir a dureza da água correta, toque no ícone de OK para confirmar. Ajustar as definições do moinho Pode alterar a intensidade do café com o botão de definição de moagem no interior do recipiente para grãos. Quanto mais baixa for a definição de moagem, mais finos os grãos de café serão moídos e mais forte será o café. Pode escolher entre 12 definições diferentes para a moagem. Português 185 A máquina foi configurada para retirar o melhor sabor dos grãos de café. Por isso, é recomendável não ajustar as definições do moinho até ter preparado 100 a 150 chávenas (cerca de 1 mês de utilização). Só pode ajustar as definições de moagem quando a máquina estiver a moer grãos de café. É necessário preparar 2 a 3 bebidas antes de poder sentir toda a diferença de sabor. Não avance mais do que um nível de cada vez com o botão de definição de moagem para evitar danos no moinho.

Coloque uma chávena sob o bico de distribuição de café. Abra a tampa do depósito de grãos de café. Toque no ícone de café espresso e, em seguida, prima o botão iniciar/parar . Quando o moinho começar a moer, pressione o botão de definição de moagem e rode-o para a esquerda ou para a direita. (Fig. 26) Ajustar outras definições da máquina Ao tocar no ícone de Definições , pode ajustar as seguintes definições da máquina: - Dureza da água: pode selecionar entre 5 níveis, consoante a dureza da água na sua região. - Tempo de espera: pode selecionar 15, 30, 60 ou 180 minutos. - Brilho do visor: pode selecionar baixo, médio e alto. - Idioma - Som: pode ativar ou desativar o sinal sonoro da máquina. - Temperatura: pode escolher entre 3 temperaturas de preparação para o café. - Iluminação frontal (apenas em modelos específicos): pode escolher "always on" (sempre acesa), "on during brewing" (acesa durante a preparação) ou "always off" (sempre apagada). - Unidade de medição: pode escolher entre ml ou oz. Restaurar as definições de fábrica A máquina permite restaurar as definições de fábrica em qualquer altura. 1 Toque no ícone de Definições . 2 Utilize os ícones de seta para cima e para baixo para selecionar "Factory settings" (Definições de fábrica). Confirme tocando no ícone de OK. 3 Prima o botão iniciar/parar para confirmar que pretende restaurar as definições. - As definições de fábrica são restauradas. São restaurados os valores predefinidos das seguintes definições de fábrica: dureza da água, tempo de espera, brilho do visor, som, temperatura, iluminação frontal e perfis. Aceda a www.philips.com/coffee-care para obter instruções em vídeo detalhadas sobre como retirar, introduzir e limpar o grupo de preparação. Retirar o grupo de preparação da máquina 1 Desligue a máquina. 2 Retire o depósito de água e abra a porta (Fig. 27) de serviço. Português Retirar e colocar o grupo de preparação 186 Português 3 Pressione o manípulo (Fig. 28) PUSH (EMPURRAR) e puxe pela pega do grupo de preparação para o retirar da máquina (Fig. 29). Voltar a introduzir o grupo de preparação Antes de introduzir o grupo de preparação novamente na máquina, certifique-se de que o mesmo está na posição correta.

Verifique se o grupo de preparação está na posição correta. A seta no cilindro amarelo no lado do grupo de preparação tem de estar alinhada com a seta preta e N (Fig. 30). - Se não estiverem alinhadas, baixe a alavanca até esta tocar na base do grupo (Fig. 31) de preparação. 2 Introduza o grupo de preparação novamente no interior da máquina deslizando-o pelas calhas de guia nas partes laterais (Fig. 32) até este encaixar na sua posição com um estalido (Fig. 33). Não prima o botão PUSH (EMPURRAR). 3 Feche a porta de serviço e volte a colocar o depósito de água. Limpeza e manutenção Uma limpeza e manutenção regulares mantêm a máquina em ótimas condições e garantem um café com sabor ótimo durante um longo período de tempo e com um fluxo constante. Consulte a tabela abaixo para obter uma descrição detalhada sobre quando e como deve limpar todas as peças amovíveis da máquina. Pode encontrar informações e instruções em vídeo mais detalhadas em www.philips.com/coffee-care. Consulte a figura B para obter uma vista geral das peças que podem ser lavadas na máquina de lavar a loiça. Peças amovíveis Quando limpar Como limpar Grupo de preparação Semanalmente Retire o grupo de preparação da máquina (consultar 'Retirar e colocar o grupo de preparação'). Enxague-o sob água corrente (consultar 'Lavar o grupo de preparação em água corrente'). Mensalmente Limpe o grupo de preparação com uma pastilha (consultar 'Limpar o grupo de preparação com as pastilhas de remoção do óleo do café') de remoção do óleo do café da Philips. Após cada utilização Primeiro, limpe o acessório para espuma de leite colocado na máquina com o programa (consultar 'Limpeza rápida do acessório para espuma de leite clássico') "Quick milk clean" (Limpeza rápida do leite). Em seguida, retire o acessório para espuma de leite da máquina e desmonte-o. Lave todas as peças em água corrente ou na máquina de lavar a loiça. Acessório para espuma de leite clássico Português 187 Quando limpar Como limpar Compartimento para café prémoído Verifique o compartimento para Desligue a máquina e retire o grupo de café pré-moído semanalmente preparação. Abra a tampa do para ver se está obstruído. compartimento para café pré-moído e insira o cabo da colher. Mova o cabo para cima e para baixo até o café moído acumulado cair (Fig. 34). Aceda a www.philips.com/coffeecare para obter instruções em vídeo detalhadas. Depósito de borras de café Esvazie o depósito de borras de Retire o depósito de borras de café com a café quando a máquina pedir. máquina ligada. Enxague-o em água Limpe-o semanalmente. corrente com um pouco de detergente da louça ou lave-o na máquina de lavar loiça. O painel frontal do depósito de borras de café (Fig. A15) não pode ser lavado na máquina de lavar a loiça. Tabuleiro de recolha Esvazie o tabuleiro de recolha de pingos de pingos diariamente ou assim que o indicador vermelho de "tabuleiro de recolha de pingos cheio" sobressair através do tabuleiro de recolha de pingos (Fig. 35). Limpe o tabuleiro de recolha de pingos semanalmente. Retire o tabuleiro (Fig. 36) de recolha de pingos e enxague-o em água corrente com um pouco de detergente da loiça. Também pode colocá-lo na máquina de lavar a loiça. O painel frontal do depósito de borras de café (Fig. A15) não pode ser lavado na máquina de lavar a loiça. LatteGo Após cada utilização Primeiro, limpe o LatteGo colocado na máquina com o programa (consultar 'Limpeza rápida do LatteGo') "Quick milk clean" (Limpeza rápida do leite). Em seguida, remova-o da máquina e enxague-o em água corrente ou lave-o na máquina de lavar a loiça. Lubrificação do grupo de preparação A cada 2 meses Consulte a tabela de lubrificação e lubrifique o grupo de preparação com a graxa (consultar 'Lubrificar o grupo de preparação') da Philips. Depósito de água Semanalmente Enxague o depósito de água debaixo da torneira. Parte frontal da máquina Semanalmente Limpe com um pano não abrasivo. Limpar o grupo de preparação A limpeza regular do grupo de preparação evita que os resíduos de café obstruam os circuitos internos. Visite www.philips.com/coffee-care para obter vídeos de assistência sobre como retirar, introduzir e limpar o grupo de preparação. Lavar o grupo de preparação em água corrente

Retire o grupo (consultar 'Retirar e colocar o grupo de preparação') de preparação. Português Peças amovíveis 188 Português 2 Enxague cuidadosamente o grupo de preparação com água. Limpe cuidadosamente o filtro (Fig.

37) superior do grupo de preparação.

3 Deixe o grupo de preparação secar ao ar antes de o voltar a colocar. Não seque o grupo de preparação com um pano para impedir a acumulação de fibras no mesmo. Limpar o grupo de preparação com as pastilhas de remoção do óleo do café Utilize apenas as pastilhas de remoção do óleo do café da Philips. 1 Toque no ícone de Limpar e utilize as setas para cima e para baixo para selecionar "Brew group clean" (Limpeza do grupo de preparação). 2 Toque no ícone de OK para confirmar e siga as instruções apresentadas no ecrã. Lubrificar o grupo de preparação Para melhorar o desempenho da máquina, sugerimos que lubrifique o grupo de preparação a cada 2 meses para garantir o correto funcionamento das peças móveis. 1 Aplique uma camada fina de lubrificante no pistão (peça cinzenta) do grupo (Fig. 38) de preparação. 2 Aplique uma camada fina de lubrificante no eixo (peça cinzenta) na parte inferior do grupo (Fig. 39) de preparação. 3 Aplique uma camada fina de lubrificante nas calhas em ambos os lados (Fig. 40). Limpar o LatteGo (recipiente de leite) (apenas em modelos específicos) Limpeza rápida do LatteGo 1 Certifique-se de que o LatteGo está corretamente colocado na máquina (Fig. 10). 2 Coloque uma chávena sob o bico de distribuição. 3 Toque no ícone de Limpar e utilize as setas para cima e para baixo para selecionar o programa "Quick milk clean" (Limpeza rápida do leite). 4 Toque no ícone de OK para confirmar e siga as instruções apresentadas no ecrã para remover leite que possa ter ficado no interior do circuito de leite. - O circuito de leite distribuirá pequenos jatos de água quente. 5 Guarde o LatteGo com o leite restante no frigorífico. Limpeza em profundidade do LatteGo

Retire o LatteGo da máquina (Fig. 41). Despeje qualquer leite restante. Prima o botão de libertação e retire o recipiente de leite do suporte do LatteGo (Fig. 42). Lave todas as peças na máquina de lavar loiça ou em água corrente morna e com um pouco de detergente. Limpar o acessório para espuma de leite clássico (apenas em modelos específicos) Limpeza rápida do acessório para espuma de leite clássico

Certifique-se de que o acessório para espuma de leite clássico está colocado corretamente na máquina (Fig. 13). 2 Coloque uma chávena sob o bico de distribuição. Português 189 3 Toque no ícone de Limpar e utilize as setas para cima e para baixo para selecionar o programa "Quick milk clean" (Limpeza rápida do leite). 4 Toque no ícone de OK para confirmar e siga as instruções apresentadas no ecrã para remover leite que possa ter ficado no interior do acessório para espuma de leite. - O circuito de leite distribuirá pequenos jatos de água quente. 5 Limpe o acessório para espuma de leite com um pano húmido. Limpeza diária do acessório para espuma de leite clássico 1 Deixe o acessório para espuma de leite arrefecer completamente. 2 Incline o acessório para espuma de leite para a esquerda e retire a parte de metal e a parte (Fig.

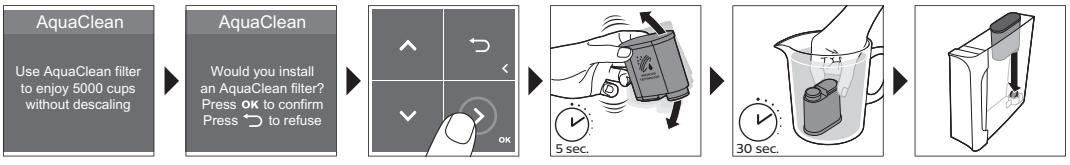

3 Desmonte as três peças (Fig. 44) e enxague-as com água limpa ou lave-as na máquina de lavar a loiça. 4 Volte a montar as três peças do acessório para espuma de leite e coloque-o na máquina. Filtro de água AquaClean A sua máquina está equipada com a tecnologia AquaClean. Pode colocar o filtro de água AquaClean no depósito de água para preservar o sabor do café. Também diminui a necessidade de descalcificação ao reduzir a acumulação de calcário na máquina. Pode adquirir filtros de água AquaClean num revendedor local, nos centros de assistência autorizados ou online em www.philips.com/parts-and-accessories. Instalação do estado do filtro AquaClean Quando a função AquaClean está ativa, o estado do filtro AquaClean é apresentado permanentemente no visor como uma percentagem. - Se o estado do filtro AquaClean for igual ou inferior a 10 %, o visor mostrará uma mensagem durante 2 segundos sempre que ligar a máquina. Esta mensagem aconselha a comprar um filtro novo. - Se o estado do filtro for 0 %, a máquina pede para substituir o filtro AquaClean sempre que ligar a máquina. Ativar o filtro de água AquaClean (5 min.) A máquina não deteta automaticamente a colocação de um filtro no depósito de água. Por conseguinte, tem de ativar cada novo filtro de água AquaClean que instalar no menu "Clean" (Limpar). Pode ativar o filtro de água AquaClean mesmo depois de a máquina deixar de mostrar a mensagem de ativação do filtro, mas tem de descalcificar a máquina primeiro. Antes de ativar o filtro de água AquaClean, tem de o preparar ao mergulhá-lo em água conforme descrito abaixo. Se não o fizer, em vez de água, pode entrar ar na máquina, o que provoca muito ruído e impede a máquina de preparar café. 1 Toque no ícone de Limpar e utilize as setas para cima e para baixo para selecionar "AquaClean". 2 Toque no ícone de OK para confirmar. 3 Toque no ícone de OK novamente quando o ecrã de ativação for apresentado. Siga as instruções no ecrã. Português A máquina tem de estar completamente descalcificada para começar a utilizar o filtro de água AquaClean. 190 Português 4 Sacuda o filtro durante cerca de 5 segundos (Fig. 45). 5 Mergulhe o filtro voltado ao contrário num jarro de água fria e sacuda-o/pressione-o. 6 Introduza o filtro na vertical na ligação do filtro do depósito de água. Deposite o filtro no ponto (Fig. 47) mais baixo possível. 7 Encha o depósito de água com água limpa e volte a colocá-lo na máquina. 8 Se estiver colocado, retire o LatteGo (apenas em modelos específicos). 9 Coloque uma taça sob o bico de distribuição de água quente/acessório para espuma de leite. 10 Prima o botão iniciar/parar para iniciar o processo de ativação. 11 É distribuída água quente através do bico de distribuição de água quente ou do acessório para espuma de leite durante 1 minuto. 12 O filtro está agora corretamente ativado. Substituir o filtro de água AquaClean (5 min.) Após passarem 95 litros de água pelo filtro, este deixa de funcionar. O indicador de estado do AquaClean fica a 0 % para o lembrar de substituir o filtro. Desde que o indicador de estado do AquaClean seja mostrado no visor, pode substituir o filtro sem ter de descalcificar a máquina primeiro. Se não substituir o filtro de água AquaClean a tempo, o indicador de estado do AquaClean desaparece após algum tempo. Nesse caso, ainda pode substituir o filtro, mas tem de descalcificar a máquina primeiro. Quando o indicador de estado do AquaClean ficar a 0 % ou a máquina o lembrar de substituir o filtro AquaClean: 1 Retire o filtro de água AquaClean usado. 2 Instale um filtro novo e ative-o conforme descrito no capítulo "Ativar o filtro de água AquaClean (5 min.)". Substitua o filtro de água AquaClean, pelo menos, de 3 em 3 meses, mesmo que a máquina ainda não indique que a substituição é necessária. Procedimento de descalcificação (30 min.) Utilize apenas o anticalcário da Philips. Em nenhuma circunstância, deve utilizar um anticalcário à base de ácido sulfúrico, ácido hidroclorídrico, ácido sulfamínico ou ácido acético (vinagre), uma vez que estes podem danificar o circuito de água da máquina e não dissolver o calcário corretamente. A não utilização do anticalcário da Philips invalida a garantia. A não descalcificação do aparelho também invalida a garantia. Pode adquirir a solução de descalcificação da Philips na loja online, em www.philips.com/coffee-care. Quando for necessário descalcificar a máquina, será mostrada uma mensagem no visor. 1 Toque no ícone de Limpar na interface de utilizador e selecione "Descaling" (Descalcificação) no menu. 2 Siga as instruções no ecrã. 3 Se estiver colocado, retire o LatteGo ou o acessório para espuma de leite. 4 Retire o tabuleiro de recolha de pingos e o depósito de borras de café, esvazie-os e coloque-os novamente no lugar. 5 Retire o depósito de água e esvazie-o. Em seguida, retire o filtro de água AquaClean. 6 Verta a embalagem completa do anticalcário da Philips no depósito de água e, em seguida, enchao de água até à indicação (Fig. 48) Calc/Clean. Depois, volte a colocá-lo na máquina. 7 Coloque um recipiente grande (1,5 l) sob o bico de distribuição de café e sob o bico de distribuição de água. Português 191 8 Prima o botão iniciar/parar para iniciar o processo de descalcificação. O procedimento de descalcificação dura cerca de 30 minutos e é composto por um ciclo de descalcificação e um ciclo de enxaguamento. 9 Aguarde até a máquina parar de distribuir água. Encha novamente o depósito de água quando a mensagem aparecer no visor. O procedimento de descalcificação termina quando a máquina parar de distribuir água. 10 Instale e ative um novo filtro de água AquaClean no depósito de água. - Quando o procedimento de descalcificação terminar, a máquina lembra-o que deve instalar o novo filtro (consultar 'Substituir o filtro de água AquaClean (5 min.)') de água AquaClean. Sugestão: A utilização do filtro AquaClean reduz a necessidade de descalcificação. O que fazer se o procedimento de descalcificação for interrompido Pode sair do procedimento de descalcificação ao premir o botão ligar/desligar no painel de controlo. Se o procedimento de descalcificação for interrompido antes de estar completamente concluído, faça o seguinte: 1 Esvazie e enxague o depósito de água cuidadosamente. 2 Encha o depósito de água com água limpa até à indicação Calc/Clean e volte a ligar a máquina. A máquina vai aquecer e executar um ciclo de enxaguamento automático. 3 Antes de preparar qualquer bebida, execute um ciclo de enxaguamento manual. Para efetuar um ciclo de enxaguamento manual, primeiro distribua meio depósito de água quente ao selecionar repetidamente a função de água quente e, em seguida, prepare 2 chávenas de café pré-moído sem adicionar café moído. Se o procedimento de descalcificação não tiver sido concluído, deverá executar outro procedimento de descalcificação logo que possível. Encomendar acessórios Para limpar e descalcificar a máquina, utilize apenas os produtos de manutenção da Philips. Estes produtos podem ser adquiridos num revendedor local, nos centros de assistência autorizados ou online em www.philips.com/parts-and-accessories. Para obter uma lista completa de peças sobressalentes online, introduza o número do modelo da sua máquina. Pode encontrar o número do modelo no interior da porta de serviço. Os filtros Brita não são compatíveis com esta máquina. Resolução de problemas Este capítulo resume os problemas mais comuns que podem surgir na máquina. Estão disponíveis vídeos de assistência e uma lista completa das perguntas mais frequentes em Português Produtos de manutenção e referências: - Solução anticalcário CA6700 - Filtro de água AquaClean CA6903 - Graxa para o grupo de preparação HD5061 - Pastilhas de remoção do óleo do café CA6704 192 Português www.philips.com/coffee-care. Se não conseguir resolver o problema, contacte o Centro de Apoio ao Cliente no seu país. Para os dados de contacto, consulte o folheto de garantia. Ícones de advertência Ícone de Solução advertência O ícone de "depósito de água vazio" aparece no visor. - O depósito de água está quase vazio. Encha o depósito de água com água limpa até à indicação de nível máximo. - O depósito da água não está na sua posição. Volte a colocar depósito de água. O ícone de "adicionar café em grão" aparece no visor. - Encha o depósito de grãos de café. O ícone de "esvaziar depósito de borras de café" aparece no visor. - O depósito de borras de café está cheio. Retire e esvazie o depósito de borras de café com a máquina ligada. Aguarde 5 segundos antes de voltar a colocá-lo na máquina. O ícone de "inserir grupo de preparação" aparece no visor. - O grupo de preparação não está colocado ou não está colocado corretamente. Retire o grupo de preparação e assegure-se de que o encaixa na posição correta. Consulte o capítulo "Retirar e colocar o grupo de preparação" para obter instruções passo a passo. Códigos de erro Abaixo pode encontrar uma lista dos códigos de erro para problemas que pode resolver sem recorrer à assistência. Estão disponíveis instruções em vídeo em www.philips.com/coffee-care. Se for apresentado outro código de erro, contacte o Centro de Apoio ao Cliente da Philips no seu país. Para os dados de contacto, consulte o folheto de garantia. Código de erro Problema Solução possível

O funil de café está obstruído. Desligue a máquina e retire a ficha da tomada. Retire o grupo de preparação. Em seguida, abra a tampa do compartimento para café pré-moído e insira o cabo da colher. Mova o cabo para cima e para baixo até o café moído acumulado cair. Visite www.philips.com/coffee-care para obter instruções em vídeo detalhadas.

O grupo de preparação está sujo ou não está bem lubrificado. Desligue a máquina. Enxague o grupo de preparação com água limpa, deixe-o secar ao ar e, em seguida, lubrifique-o. Consulte o capítulo "Limpar o grupo de preparação" ou visite www.philips.com/coffee-care para obter instruções em vídeo detalhadas. Em seguida, ligue a máquina de novo.

O grupo de preparação não está posicionado corretamente. Desligue a máquina. Retire o grupo de preparação e volte a colocá-lo. Certifique-se de que o grupo de preparação está na posição correta antes de o introduzir. Consulte o capítulo "Manusear o grupo de preparação" ou visite www.philips.com/coffee-care para obter instruções em vídeo detalhadas. Em seguida, ligue a máquina de novo. Português 193 Código de erro Problema Solução possível

Há ar no circuito de água. Reinicie a máquina desligando-a e ligando-a novamente. Se resultar, encha 2 a 3 chávenas com água quente. Descalcifique a máquina se não o tiver feito durante um longo período de tempo. O filtro AquaClean não foi devidamente preparado antes da instalação ou está obstruído. Retire o filtro AquaClean e experimente tirar um café de novo. Se resultar, certifique-se de que prepara o filtro AquaClean devidamente antes de o colocar de novo. Volte a colocar o filtro AquaClean no depósito de água. Se não resultar, significa que o filtro pode estar obstruído e precisa de o substituir.

A máquina tem de se adaptar à temperatura ambiente. Aguarde algum tempo para que a máquina se adapte à temperatura ambiente depois de exposta à temperatura de transporte/exterior. Desligue a máquina durante 30 minutos e volte a ligá-la. Se não funcionar, contacte o Centro de Apoio ao Cliente no seu país. Para os dados de contacto, consulte o folheto de garantia.

A máquina está demasiado quente. Desligue a máquina e volte a ligá-la após 30 minutos. Tabela de resolução de problemas Este capítulo resume os problemas mais comuns que podem surgir na máquina. Estão disponíveis vídeos de assistência e uma lista completa das perguntas mais frequentes em www.philips.com/coffee-care. Se não conseguir resolver o problema, contacte o Centro de Apoio ao Cliente no seu país. Para os dados de contacto, consulte o folheto de garantia. Causa Solução Existem alguns resíduos Esta máquina foi testada com de café dentro da minha café. máquina nova. Embora tenha sido limpa cuidadosamente, poderá conter alguns resíduos de café. No entanto, a máquina é totalmente nova. O tabuleiro de recolha de pingos enche rapidamente ou existe sempre alguma água no mesmo. É normal. A máquina utiliza água para enxaguar o circuito interno e o grupo de preparação. Alguma da água passa pelo sistema interno diretamente para o tabuleiro de recolha de pingos. Esvazie o tabuleiro de recolha de pingos diariamente ou assim que o indicador vermelho de "tabuleiro de recolha de pingos cheio" sobressair através da tampa do tabuleiro. Sugestão: coloque uma chávena sob o bico de distribuição para recolher a água de enxaguamento que sai. O ícone de "esvaziar depósito de borras de café" permanece aceso. Esvaziou o depósito de borras de café com a máquina desligada ou voltou a colocá-lo com demasiada rapidez. Esvazie sempre o depósito de borras de café com a máquina ligada. Retire o depósito de borras de café, aguarde pelo menos 5 seg. e volte a colocá-lo. Português Problema 194 Português Problema Causa Solução A máquina pede para esvaziar o depósito de borras de café, apesar de o depósito não estar cheio. A máquina não repôs o contador a última vez que esvaziou o depósito de borras de café. Aguarde cerca de 5 segundos depois de voltar a colocar o depósito de borras de café. Deste modo, o contador de borras de café será reposto a zero e o número de borras de café será contabilizado corretamente. Esvazie sempre o depósito de borras de café com a máquina ligada. Se esvaziar o depósito de borras de café enquanto a máquina está desligada, o contador de borras de café não será reposto. O depósito de borras de Retirou o tabuleiro de recolha café está demasiado de pingos sem esvaziar o cheio e a luz de depósito de borras. "esvaziar depósito de borras de café" não apareceu no visor. Quando retirar o tabuleiro de recolha de pingos, esvazie também o depósito de borras de café, mesmo que tenha apenas algumas borras de café. Isto assegura que o contador de borras de café é reposto a zero e que o número de borras de café é contabilizado corretamente. Não consigo retirar o grupo de preparação. O grupo de preparação não está na posição correta. Reponha a máquina da seguinte forma: feche a porta de serviço e volte a colocar o depósito de água. Desligue e volte a ligar a máquina e aguarde que os ícones de bebida se iluminem. Experimente retirar novamente o grupo de preparação. Consulte o capítulo "Retirar e colocar o grupo de preparação" para obter instruções passo a passo. Não consigo introduzir o O grupo de preparação não grupo de preparação. está na posição correta. Reponha a máquina da seguinte forma: feche a porta de serviço e volte a colocar o depósito de água. Deixe de fora da máquina o grupo de preparação. Desligue a máquina e retire a ficha da tomada. Aguarde 30 segundos, ligue a ficha, volte a ligar a máquina e aguarde que os ícones de bebida se iluminem. Em seguida, coloque o grupo de preparação na posição correta e volte a introduzi-lo na máquina. Consulte o capítulo "Retirar e colocar o grupo de preparação" para obter instruções passo a passo. O café fica aguado. Retire o grupo (consultar 'Retirar o grupo de preparação da máquina') de preparação, enxague-o em água corrente e deixe-o a secar. Em seguida, lubrifique as peças (consultar 'Lubrificar o grupo de preparação') móveis. O grupo de preparação está sujo ou precisa de ser lubrificado. Português 195 Problema Causa Solução A máquina está a executar o Comece por preparar 5 chávenas de procedimento de ajuste café para permitir à máquina realizar o automático. Este procedimento procedimento de ajuste automático. é iniciado automaticamente quando utiliza a máquina pela primeira vez, quando muda para outro tipo de grãos de café ou após um longo período sem ser utilizada. O café não sai ou sai lentamente. Ajuste o moinho para uma definição mais fina (baixa). Prepare 2 a 3 bebidas para poder sentir toda a diferença de sabor. A temperatura é demasiado baixa. Ajuste a temperatura para o valor máximo. Para ajustar a temperatura, prima o ícone de definições. Uma chávena fria reduz a temperatura da bebida. Pré-aqueça as chávenas ao enxaguálas com água quente. Adicionar leite reduz a temperatura da bebida. Independentemente de adicionar leite quente ou frio, o leite reduz sempre ligeiramente a temperatura do café. Pré-aqueça as chávenas ao enxaguálas com água quente. O filtro de água AquaClean não foi devidamente preparado para a instalação. Retire o filtro AquaClean e distribua alguma água quente. Se isto resultar, o filtro de AquaClean não estava devidamente instalado. Reinstale e ative o filtro AquaClean e siga todos os passos descrito no capítulo "Ativar o filtro de água AquaClean". Após um longo período sem ser utilizado, tem de preparar o filtro de água AquaClean para utilização novamente e distribuir 2 a 3 chávenas de água quente. O filtro de água AquaClean está Substitua o filtro de água AquaClean de obstruído. 3 em 3 meses. Um filtro com mais de 3 meses pode ficar obstruído. O moinho está definido para um nível demasiado fino. Ajuste o moinho para uma definição mais grossa (alta). Tenha em atenção que isto pode afetar o sabor do café. O grupo de preparação está sujo. Retire o grupo de preparação e enxague-o sob água corrente (consultar 'Lavar o grupo de preparação em água corrente'). Português O café não está bem quente. O moinho está definido para um nível demasiado grosso. 196 Português Problema O leite não faz espuma. Causa Solução O bico de distribuição de café está sujo. Limpe o bico de distribuição de café e os respetivos orifícios com um limpatubos ou uma agulha. O compartimento para café pré-moído está obstruído Desligue a máquina e retire o grupo de preparação. Abra a tampa do compartimento para café pré-moído e insira o cabo da colher. Mova o cabo para cima e para baixo até o café moído acumulado cair (Fig. 34). O circuito da máquina está entupido com calcário. Descalcifique a máquina com o anticalcário da Philips. Proceda à descalcificação sempre que a máquina o solicitar. Máquinas com LatteGo: O LatteGo está incorretamente montado. Certifique-se de que o recipiente de leite está corretamente encaixado no suporte do LatteGo (ouve-se um estalido) (consultar 'Montar o LatteGo (apenas em modelos específicos)'). Máquinas com LatteGo: o Desmonte o LatteGo e enxague as duas recipiente de leite e/ou o peças em água corrente ou lave-as na suporte do LatteGo estão sujos. máquina de lavar loiça. Máquinas com o acessório para espuma de leite clássico: o acessório para espuma de leite está incorretamente montado. Certifique-se de que o acessório para espuma de leite clássico é montado (consultar 'Montar o acessório para espuma de leite clássico (apenas em modelos específicos)') corretamente. O tipo de leite utilizado não é apropriado para a preparação de espuma. Os diferentes tipos de leite produzem diferentes quantidades e qualidades de espuma. Testámos os seguintes tipos de leite que obtiveram bons resultados em termos de espuma de leite: leite de vaca meio gordo ou gordo e leite sem lactose. A parte inferior do O suporte e o recipiente para recipiente para leite do leite não estão corretamente LatteGo está a derramar encaixados. leite. Insira primeiro a parte superior do recipiente para leite por baixo do gancho na parte superior do suporte. Em seguida, encaixe a parte inferior do recipiente para leite. Ouvirá um clique quando as duas peças encaixarem. O recipiente de leite e/ou o Desmonte o LatteGo e enxague as duas suporte do LatteGo estão sujos. peças em água corrente ou lave-as na máquina de lavar loiça. Problema Causa Solução A máquina parece ter uma fuga. A máquina utiliza água para enxaguar o circuito interno e o grupo de preparação. Esta fuga de água passa pelo sistema interno diretamente para o tabuleiro de recolha de pingos. É normal. Esvazie o tabuleiro de recolha de pingos diariamente ou assim que o indicador de "tabuleiro de recolha de pingos cheio" sobressair através da tampa do tabuleiro. Sugestão: Coloque uma chávena sob o bico de distribuição para recolher a água de enxaguamento e reduzir a quantidade de água no tabuleiro de recolha de pingos. O tabuleiro de recolha de pingos está demasiado cheio e transbordou, fazendo parecer que a máquina está com uma fuga. Esvazie o tabuleiro de recolha de pingos diariamente ou assim que o indicador de "tabuleiro de recolha de pingos cheio" sobressair através da tampa do tabuleiro. O depósito de água não foi completamente inserido, existe uma fuga no depósito de água e está a entrar ar na máquina. Certifique-se de que o depósito de água está na posição correta: retire-o e volte a colocá-lo, empurrando-o o mais possível para dentro. O grupo de preparação está sujo/obstruído. Enxague o grupo de preparação. A máquina não está colocada numa superfície horizontal. Coloque a máquina numa superfície horizontal para que o tabuleiro de recolha de pingos não transborde e o indicador de "tabuleiro de recolha de pingos cheio" funcione corretamente. Não consigo ativar o filtro de água AquaClean e a máquina pede uma descalcificação. O filtro não foi instalado ou substituído a tempo após o visor mostrar o lembrete do AquaClean. Isto significa que a máquina já não está completamente descalcificada. Descalcifique a máquina primeiro e, em seguida, instale o filtro de água AquaClean. O filtro de água novo não cabe no compartimento. Está a tentar instalar um filtro diferente do filtro de água AquaClean da Philips. Apenas o filtro de água AquaClean da Philips encaixa na máquina. O vedante de borracha no filtro de água AquaClean não está colocado corretamente. Volte a colocar o vedante de borracha no filtro de água AquaClean. É normal que a máquina faça algum ruído durante a utilização. Se a máquina começar a fazer um tipo de ruído diferente, limpe o grupo de preparação e lubrifique-o (consultar 'Lubrificar o grupo de preparação'). O filtro de água AquaClean não foi devidamente preparado e está a entrar ar na máquina. Retire o filtro de água AquaClean do depósito de água e prepare-o devidamente para utilização antes de o voltar a colocar. Consulte o capítulo "Filtro de água AquaClean" para obter instruções passo a passo. A máquina está a fazer um ruído alto. Português Português 197 198 Português Problema Causa Solução O depósito de água não foi completamente inserido e está a entrar ar na máquina. Certifique-se de que o depósito de água está na posição correta: retire-o e volte a colocá-lo, empurrando-o o mais possível para dentro. Especificações técnicas O fabricante reserva-se o direito de melhorar as especificações técnicas do produto. Todas as quantidades predefinidas são aproximadas. Descrição Valor Tamanho (L x A x P) 246 x 377 x 434 mm Peso 7-7.5 kg Comprimento do cabo de alimentação 1200 mm Depósito de água 1,8 litros Capacidade do depósito de grãos de café 275 g Capacidade do recipiente para café moído 12 borras Capacidade do LatteGo (recipiente de leite) 250 ml Altura ajustável do bico 88-145 mm Tensão nominal - Consumo de energia - Fonte de alimentação Consulte a etiqueta de dados no interior da porta de serviço (Fig. A11) Suomi 199 Laitteen yleiskuvaus (kuva A) ________________________________________________________________________
