Marca	Klipsch
Modelo	RP-600M II
Tipo de produto	Caixa acústica de estante (bookshelf)
Dimensões (A x L x P)	399 x 202 x 302 mm
Peso (por caixa)	7,6 kg
Impedância nominal	8 ohms
Sensibilidade	96 dB (1 W / 1 m)
Resposta em frequência	45 Hz - 25 kHz (+/- 3 dB)
Potência admissível (contínua / pico)	100 W / 400 W
Frequência de corte	1500 Hz
Alto-falantes	Tweeter com chifre Tractrix de 1 polegada (titânio); Woofer de cobre spun de 6,5 polegadas
Tecnologia de chifre	Tractrix 90x90
Conexão	Terminais duplos (bi-cablagem possível com barra de ligação)
Posicionamento recomendado	Distância entre caixas: 1,8 a 4,6 m; a pelo menos 61 cm das paredes
Uso recomendado	Canais principal esquerdo/direito em sistema estéreo ou home theater
Manutenção e limpeza	Tirar o pó ocasionalmente; não usar produtos abrasivos ou solventes; grade lavável com aspirador de pó com escova macia
Segurança	Não expor à água ou umidade; não obstruir as aberturas; evitar sobrecarga do amplificador
Peças de reposição e reparabilidade	Para qualquer reparo, consulte um técnico qualificado. As peças de reposição estão disponíveis no serviço de atendimento ao cliente autorizado.
Registro do produto	Online em www.klipsch.com/register
Garantia	Guarde o recibo para qualquer reclamação; o registro online não está vinculado à garantia

Perguntas frequentes - RP-600M II KLIPSCH

Como conectar as caixas acústicas RP-600M II?

Use fio de caixa acústica com diâmetro mínimo de 1,3 mm (16 AWG). Conecte o terminal vermelho positivo (+) da caixa ao terminal vermelho do amplificador e o terminal preto negativo (-) ao terminal preto. Certifique-se de que nenhum fio descascado toque em outro terminal para evitar curto-circuito.

Qual é a potência recomendada para o amplificador?

As caixas RP-600M II têm impedância de 8 ohms e sensibilidade de 96 dB, funcionam com uma ampla gama de amplificadores. A potência contínua é de 100 W, pico de 400 W. Evite exceder a potência admissível para não danificar as caixas.

Como posicionar as caixas acústicas para melhor som?

Coloque as caixas a 1,8 a 4,6 m uma da outra e a pelo menos 61 cm das paredes. A posição de escuta deve estar a aproximadamente 1 a 1,5 vezes a distância entre as caixas. Você pode orientá-las ligeiramente em direção ao ponto de escuta.

Posso fazer bi-cablagem ou bi-amplificação nestas caixas?

Sim, o RP-600M II é equipado com terminais duplos. Se você usar um único cabo, a barra de ligação deve permanecer no lugar. Para bi-cablagem ou bi-amplificação, remova a barra e consulte o manual do seu amplificador.

Como limpar as caixas acústicas?

Tire o pó ocasionalmente com um pano macio. Nunca use produtos abrasivos ou à base de solventes. Para as grades, use a escova de um aspirador de pó.

Posso usar estas caixas para home theater?

Absolutamente. Elas são ideais como canais principais esquerdo/direito. Para o canal central e surround, escolha modelos Klipsch compatíveis da linha Reference Premiere.

Qual é a frequência de corte do crossover?

A frequência de corte é de 1500 Hz. O tweeter com chifre Tractrix e o woofer de cobre spun são otimizados para uma transição suave.

Onde registrar meu produto?

Registre seu produto online em www.klipsch.com/register para ficar informado sobre novidades. O registro não é obrigatório para a garantia, mas guarde seu recibo.

O que fazer em caso de dano ou falha?

Para qualquer reparo, entre em contato com um técnico qualificado. As peças de reposição estão disponíveis através do serviço de atendimento autorizado Klipsch. Não tente reparar você mesmo.

As caixas são fornecidas com acessórios?

Elas são fornecidas com pés de borracha, grades removíveis e uma barra de ligação para os terminais. Alguns modelos podem incluir acessórios de montagem na parede, consulte o manual.

MANUAL DE UTILIZADOR RP-600M II KLIPSCH

1) o padrão, o parâmetro, o puntoutilizando para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revoluciónou a indústria de audio criando)nossa exclusiva的技术ia de cornetas patenteada e os prinçpios acústicos que são a forca porTRSde nosso aclamado som singular.Hoje,continuamos a ser fiésà visao de Paul W.Klipsch e colocamos em cada produits que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da)nossa longa obsessão com a perfeicao sonora.Sinta a potência,a fidelidade sonora e a emoção dainha Klipsch Reference.

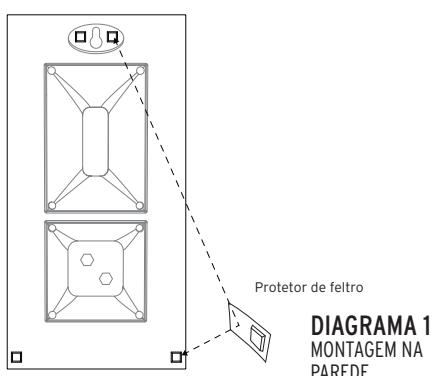

Algumas caixas acusticas Klipsch® têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas. Para instalação, consulte os DIAGRAMs 1, 2, 3 e 4.

POSICIONAMENTO NO AMBIENTE

Caixas acústicas direita e esquerda do canal principal - Para maior desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distência entre si e no menor 61 cm afastadas das paredes laterais e traseira. Elas también podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posicao de audição pode ser aproximately uma a uma vez e meia a distência queSeparated as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicaoamento das unidas.

Caixas acústicas do canal central - As caixas acústicas do canal central foram projetadas para reproducirDSLagos e sons primários de modo que pareçam se originar daanela de video. Devem, portanto, ser posicionadas o maisproximo possível daanela, de preferência diretamente em cima ou embaixo daanela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidas.

Caixas acústicas traseiras do canal surround - As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximately 60 cm acima da posicao occupada pelo ouvinte, normalmente, circa de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamenteAdjacentes à posicao occupada pelo ouvinte. Outra opção é uma parede atrás da posicao occupada pelo ouvinte. A posicao final das caixas acústicas surround depende das caracteristicas do ambiente. Elas foram projetadas para recriar a sensação de espoço e atmossera proportionada por muitas das technologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidas.

CONEXão

Conexão convencional - Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal "positivo" (+) VERMELHO da caixa acústica ESQUERDA ao terminal "positivo" (+) VERMELHO do canal ESQUERDO do amplífico. Conecte o terminal "negativo" (-) PRETO da caixa acústica ESQUERDA ao terminal "negativo" (-) PRETO do canal ESQUERDO do amplífico. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplífico. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das connexões toque em qualquer um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Os modelos RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F e RP-160M do Reference Premiere está equipados com terminals de conexão duplos. Se uma conexão de um sé cabo for usada, a barra de conexão do terminal deve ficar instalada. Se uma conexão comodos cabos ou,is amplificadores for usada, a barra de conexão do terminal deve ser removida. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplífador - As caixas acústicas Klipsch são altamente eficientes eFUNCTIONAR bem com uma grande variedade de amplificadores. Todais as caixas acústicas Klipsch são compatíveis com 81 e poder ser excitadas até a níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recommendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos periodos de tempo pode causar danos permanentes à audição. Usar o amplífador com nível excessivo de potência también pode DANIFICAR as caixas acústicas. Consulte o revendedor para confirmar se o amplífador utilizes é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

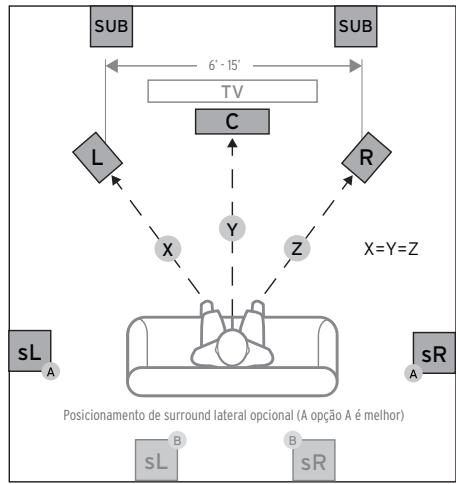

FIGURA 1 POSICIONAMENTO DAS CAIXAS ACUSTICAS NO AMBIENTE

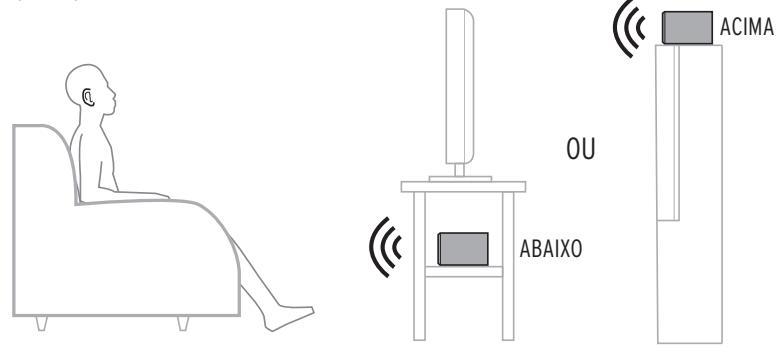

FIGURA2 CANAL CENTRAL

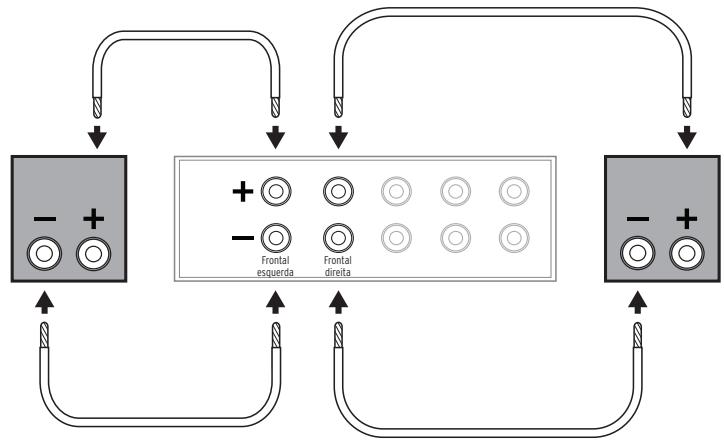

FIGURA 3 CONEXOES PADRão

FIGURA 4 INSTALAÇÃO DAS CAIXAS ACúSTICAS SURROUND EM PAREDE

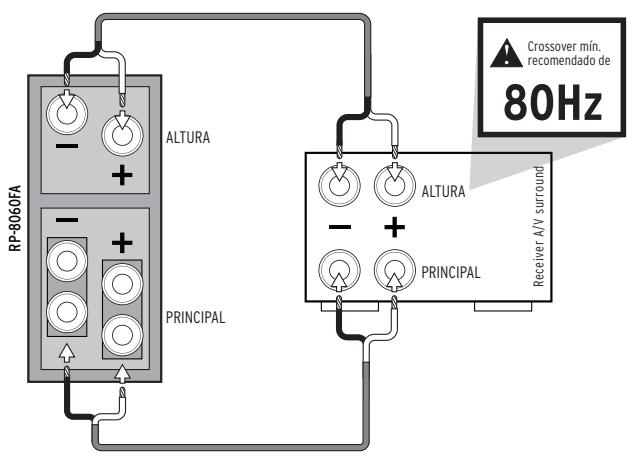

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

RP-8060FA

RP-500SA

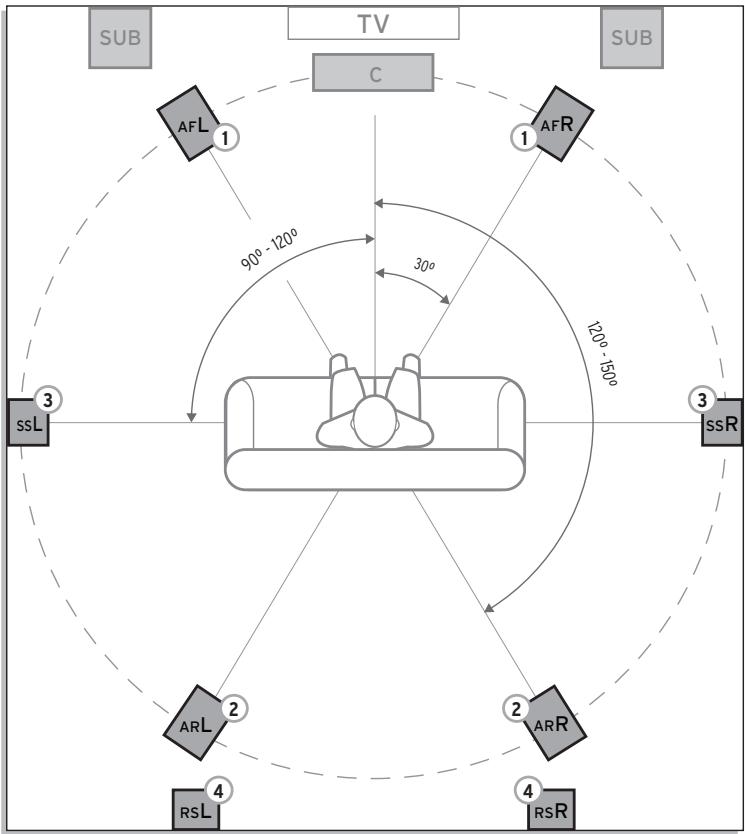

POSICIONAMENTO DAS CAIXAS ACUSTICAS NO AMBIENTE

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

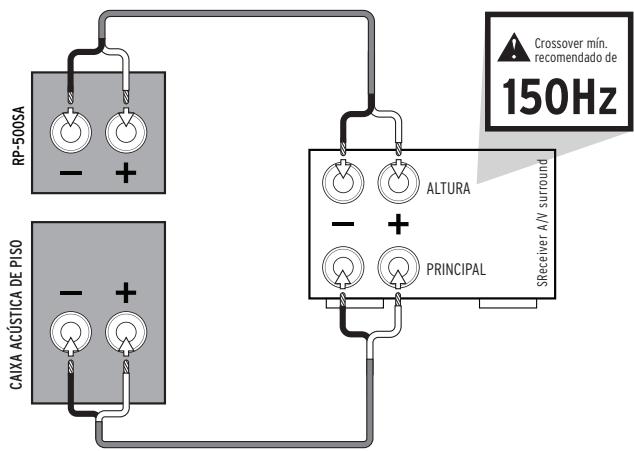

CONEXOES

0U

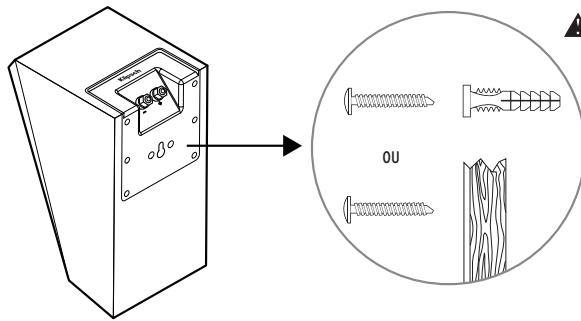

CAIXAS ACUSTICAS DE ELEVACÇÃO

A RP-500SA pode ser adicondada a qualquer configuraçao de caixa acustica passiva.

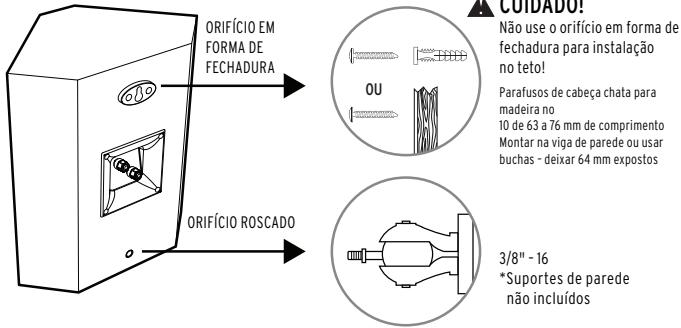

INSTALAÇÃO DAS CAIXAS ACUSTICAS SURROUND EM PAREDE

CUIDADO!

Nao use o orifico em forma de fechadura para instalacao no teto!

Parafusos de casa chata paramadeira no10 de 63 a 76 mm de comprimentoMontar na via je vade para os usarbuchas - deixar 64 mm expositos

CUIDADO E LIMPEZA

O cuidado das caixas acústicas são require a remoção periodica do pô acumulados nas superfícies. Nunca use qualquer tipo de produits de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pô.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizzato sobre novos produits e promocções.
• Suas informações pessoas nunca serao vendidas a terreiros.
• As informações solicitadas para registrar do produits não são usadas para fins de garantia.

Guarde uma cóρia danota fiscal ou recibo como comprovante para serviços cobertos pela garantía.
