Marca	Klipsch
Modelo	RP-600M II
Tipo de producto	Altavoz de estantería (bookshelf)
Dimensiones (Al x An x Pr)	399 x 202 x 302 mm
Peso (por altavoz)	7,6 kg
Impedancia nominal	8 ohmios
Sensibilidad	96 dB (1 W / 1 m)
Respuesta en frecuencia	45 Hz - 25 kHz (+/- 3 dB)
Potencia admisible (continua / pico)	100 W / 400 W
Frecuencia de corte	1500 Hz
Altavoces	Tweeter de bocina Tractrix de 1 pulgada (titanio); Woofer de cobre spun de 6,5 pulgadas
Tecnología de bocina	Tractrix 90x90
Conexión	Bornes dobles (bi-cableado posible con puente de conexión)
Posicionamiento recomendado	Distancia entre altavoces: 1,8 a 4,6 m; al menos 61 cm de las paredes
Uso recomendado	Canales principal izquierdo/derecho en sistema estéreo o cine en casa
Mantenimiento y limpieza	Desempolvar ocasionalmente; no usar productos abrasivos ni solventes; rejilla lavable con aspiradora y cepillo suave
Seguridad	No exponer al agua ni a la humedad; no obstruir las rejillas de ventilación; evitar la sobrecarga del amplificador
Piezas de repuesto y reparabilidad	Para cualquier reparación, consulte a un técnico calificado. Las piezas de repuesto están disponibles a través del servicio posventa autorizado.
Registro del producto	En línea en www.klipsch.com/register
Garantía	Conservar el recibo para cualquier reclamo; el registro en línea no está vinculado a la garantía

Preguntas frecuentes - RP-600M II KLIPSCH

¿Cómo conectar los altavoces RP-600M II?

Use cable de altavoz de diámetro mínimo 1,3 mm (16 AWG). Conecte el terminal rojo positivo (+) del altavoz al terminal rojo del amplificador y el terminal negro negativo (-) al terminal negro. Asegúrese de que ningún cable pelado toque otro terminal para evitar un cortocircuito.

¿Cuál es la potencia recomendada para el amplificador?

Los altavoces RP-600M II tienen una impedancia de 8 ohmios y una sensibilidad de 96 dB, funcionan con una amplia gama de amplificadores. La potencia continua es de 100 W, pico 400 W. Evite exceder la potencia admisible para no dañar los altavoces.

¿Cómo posicionar los altavoces para obtener un mejor sonido?

Coloque los altavoces a 1,8 a 4,6 m de distancia entre sí y al menos a 61 cm de las paredes. La posición de escucha debe estar aproximadamente a 1 a 1,5 veces la distancia entre los altavoces. Puede orientarlos ligeramente hacia el punto de escucha.

¿Puedo bicablear o biamplificar estos altavoces?

Sí, el RP-600M II está equipado con bornes dobles. Si usa un solo cable, el puente de conexión debe permanecer en su lugar. Para bicableado o biamplificación, retire el puente y consulte el manual de su amplificador.

¿Cómo limpiar los altavoces?

Desempolve ocasionalmente con un paño suave. Nunca use productos abrasivos ni a base de solvente. Para las rejillas, use el cepillo de una aspiradora.

¿Puedo usar estos altavoces para un cine en casa?

Absolutamente. Son ideales como canales principales izquierdo/derecho. Para el canal central y los surround, elija modelos Klipsch compatibles de la gama Reference Premiere.

¿Cuál es la frecuencia de corte del crossover?

La frecuencia de corte es de 1500 Hz. El tweeter de bocina Tractrix y el woofer de cobre spun están optimizados para una transición suave.

¿Dónde registrar mi producto?

Registre su producto en línea en www.klipsch.com/register para mantenerse informado de las novedades. El registro no es obligatorio para la garantía, pero conserve su recibo.

¿Qué hacer en caso de daño o avería?

Para cualquier reparación, contacte a un técnico calificado. Las piezas de repuesto están disponibles a través del servicio posventa autorizado de Klipsch. No intente repararlo usted mismo.

¿Los altavoces se entregan con accesorios?

Se entregan con patas de goma, rejillas desmontables y un puente de conexión para los bornes. Algunos modelos pueden incluir accesorios de montaje en pared, consulte el manual.

MANUAL DE USUARIO RP-600M II KLIPSCH

1) el estándar, la referencia, el punto de comparación
2) la encarnación delegendario sonido Klipsch

FUERTE Y ORGULLOSO DESDE 1946

En 1946, Paul W. Klipsch revoluciones laindustry del audio al crear notresta Tecnología de trompeta patentada y los principios acústicos que constituyen la fuerza impulsora de nuestro alto altempado aclamado sonido distinctivo.Hoy en día, seguimos sindo fieles a la visión de PWK y aplicamos la mayor parte de un siglo de sudor y genio a todos los productos que hacemos. Estos altavoces son el resultado de nuestros décadas de obsesión con la perfección del sonido. Sienta la potencia, el detalle y la emoción de los Reference de Klipsch.

Somos los guardianes del sonido Keepers of the Sound.

ESPAÑOL

ALTAVOCES REFERENCE PREMIERE

RP-8060FA

RP-8000F

RP-6000F

RP-5000F

RP-4000F

RP-600M

RP-500M

RP-400M

RP-502S

RP-402S

RP-500SA

RP-504C

RP-404C

RP-600C

RP-500C

RP-400C

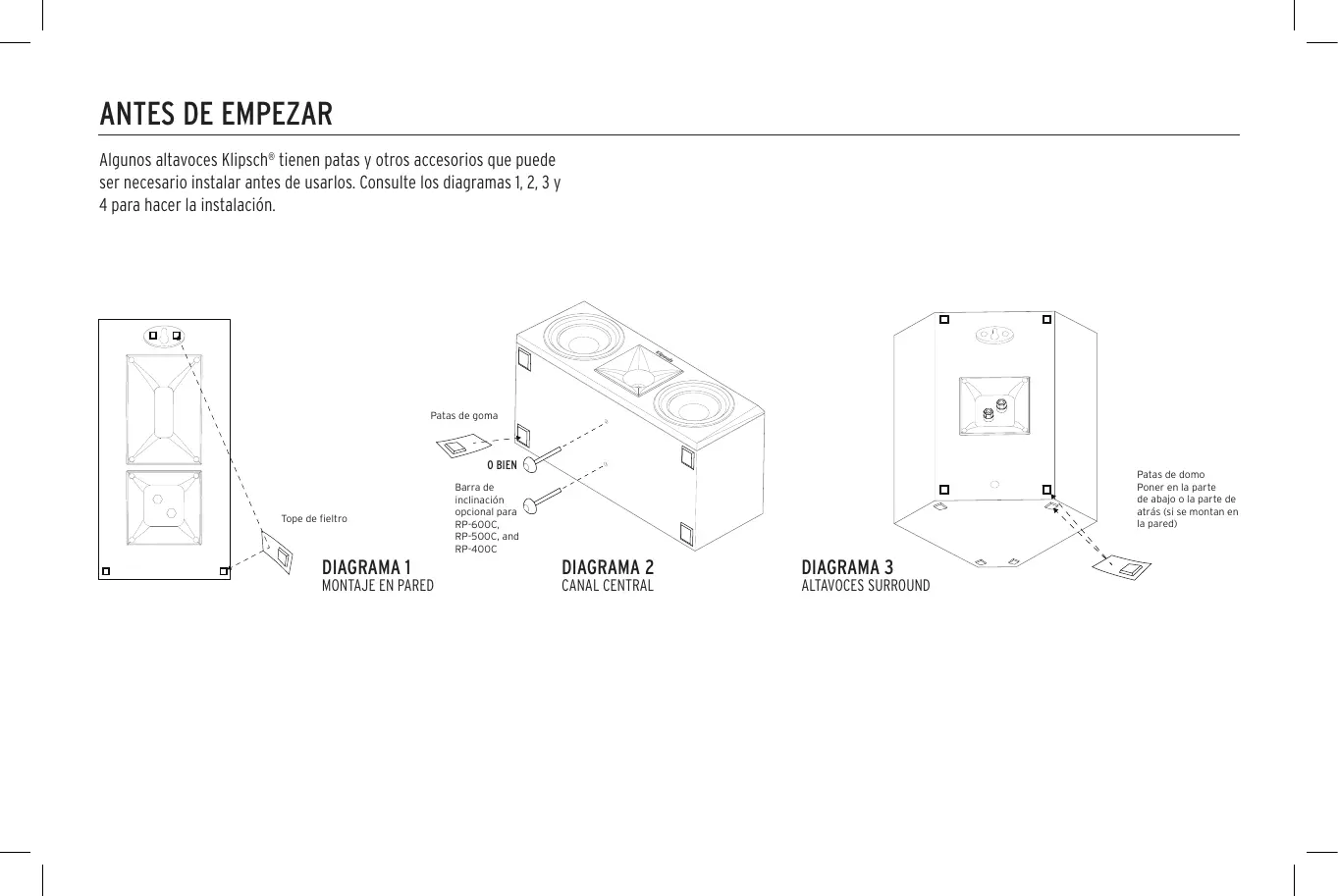

ANTES DE EMPEZAR

Algunos altavoces Klipsch®ienen patas y otros accesorios que pueda ser besoino instalar antes de usarlos. Consulte los diagramas 1, 2, 3 y 4 para hacer la instalacion.

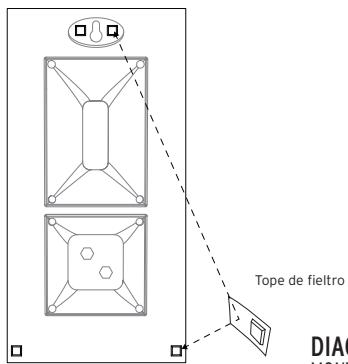

DIAGRAMA 1 MONTAJE EN PARED

UBICACION EN LA SALA

Altavoces de canal principal izquierdo y derecho. Para Obtener la mejor fidinidad, Klipsch Group, Inc (KGI) sugiereSeparated los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un minimo de 61 cm (24 plg.) de la pared de aftas y las paredes laterales. también se pueda orientar un poco hacía adentro para Obtener una mejor imagen estereofónica. La posicón del oyenteDebe estar entre 1 y 1.5 veces la distancia queSeparated los altavoces. En las figuras 1 y 3 hay detalles de connexion yubicacion.

Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el dialogo y los sonidos principales deundry que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca possible de la pantalla, de preferencia directamente encima o bajo de la pantalla. En las figuras 1,2 y 3 hay detailles de connexion yubicacion.

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altaapproximadamente 2 pies mayor que la del oido del oyente sentido. Este es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueda ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. Laubicación final de los altavoces surround depende de lascharacteristicas de la sala. Estos altavoces han sido disnados para recreatear la sensación de espacio y ambiente que proportionsionan muchas de las technologías surround de hoy en día. En las figuras 1, 2 y 3 hay detalles de connexion yubicación.

CONEXIONES

Conexión convencional. Con cable de altovoz calibre 16 o mayor, conecte la terminal ROJA “positiva” (+) del altovoz IZQUIERDO a la terminal ROJA “positiva” (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA “negativa” (-) del altovoz IZQUIERDO a la terminal NEGRA “negativa” (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otheros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamento que toquen otheras terminales, puis thisouldacause un cortocircuit y dañar el equipo.

Los modelos de Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F y RP-160M tienen terminales dobles. Si se hace conexiones de un solo cable, la barra conectora de terminalmente dejearse en posicion. Si hace conexiones de cabledo doble o amplificacion doble, la barra conectora de terminal de debe退还ar Hay más instrucciones en el manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funciona bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 y se pueda hacer funciona a altos niveles con poca distorsión. Debido a los altos niveles de salute que pueda reproducir los altavoces Klipsch,onga cuidado con el control de volumen. El volumen excessivo durante largos periodosuedeaNarpermanentmenteelódo.Hacerfuncioneral amplificador a más de su capacité normal tambiénuedeaNarlos altavoces.Consulte al minorista para asegurarde que su amplificador es adecuado para su aplicacion. Queremos que oiga toda la vida.

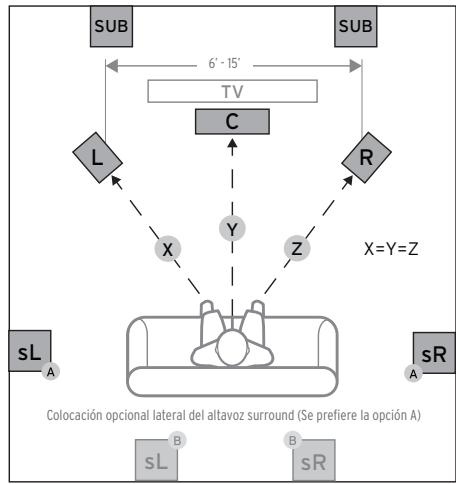

FIGURA 1 UBICACION DEL ALTAVOZ EN EL AREA DE AUDICION

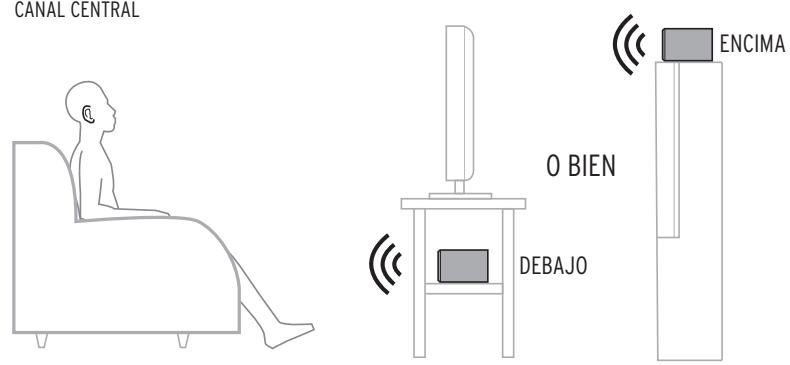

FIGURA2 CANAL CENTRAL

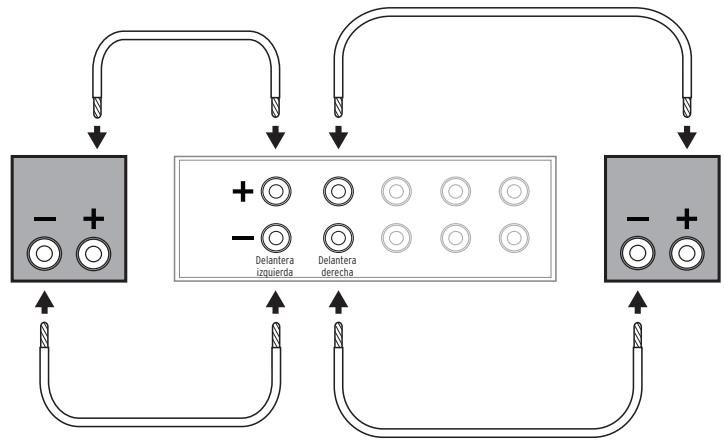

FIGURA 3 CONEXIONES ESTANDAR

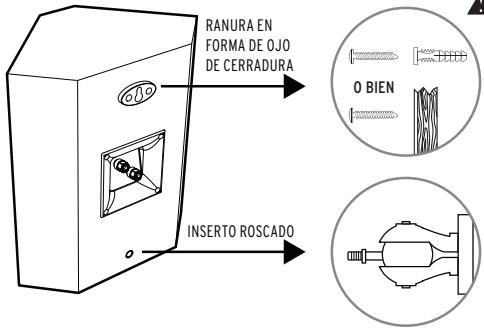

FIGURA 4 MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED

PRECAUCION

No utilise el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N°10 de 2.5 plq. a 3 plq. de cabezas troncocónica para madera Montelos en un paral de paro outilice ancanas.Deje expusto/ 1/4 de plq.

3/8 plg. -16
*No se incluyen los soportes de pared

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS® DE DOLBY

RP-8060FA

RP-500SA

ATMOS FRONT

ATMOS REAR

SIDE SURROUND

REAR SURROUND

AFL

AFR

ARL

ARR

ATMOS SURR

）

SSL

ssR

RSL

RSR

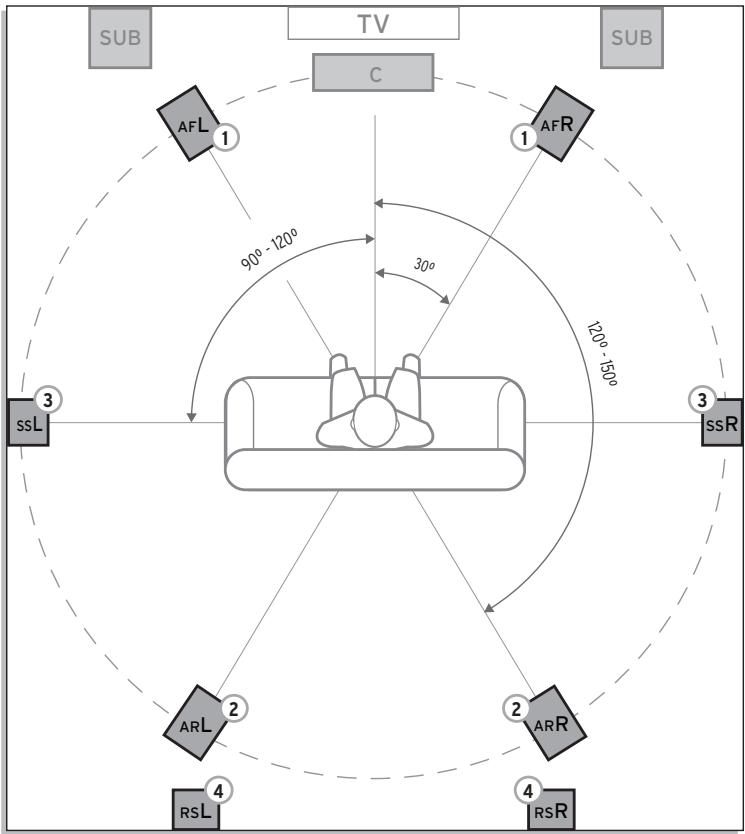

UBICACION DEL ALTAVOZ EN EL AREA DE AUDICION

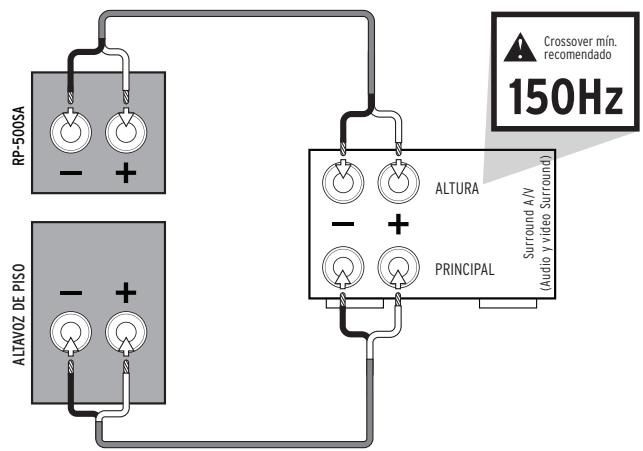

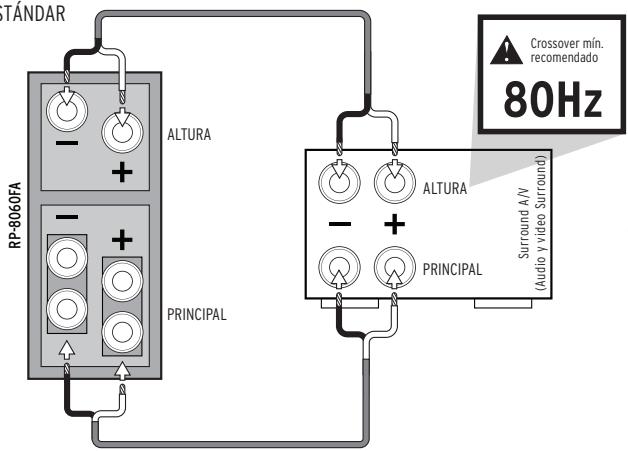

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS® DE DOLBY

CONEXIONES ESTANDAR
O BIEN

ALTAVOZ DE ALTURA

El RP-500SA se puedaregar arialquier configuracion de altavoz pasivo.

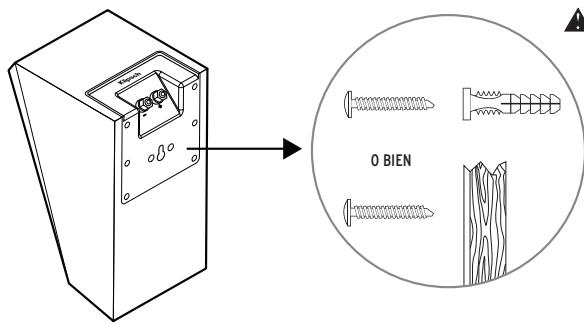

MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED

PRECAUCION

No utilise el agujero en forma de ojo de cerradura para hacer montaje en el cielo razo.

Tornillos N°10 de 2.5 p.lq. a 3 p.lq. de cabaze troncocónica para madera Montelos en un paral de paro outilice ancanas.Deje expusto 1/4 de p.lq.

CUIDADO Y LIMPIEZA

Lo unico que pueda ser necessario hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solventa. El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altovoz.

REGISTRO DEL PRODUCTO

• Manténgase al día sobre新模式 productos y promociones.
• Sus datos personales nunca serán vendidos.
• Estos datos de registrar no son para propósitos de garantía.
  Guarde su recibo para hacer reclamaciones de garantía.
