MANUAL DE UTILIZADOR LE-52F96BD SAMSUNG

El diseño y las especificaciones pueden cambiar sin previo aviso. Este dispositivo es un aparato digital de la Clase B. Para conocer la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto. Español - 63 BN68-01313B-00Spa-0817.indd 63 2007-08-17 2:03:19 Precauções a ter quando se vêem imagens fixas Uma imagem fixa pode danificar permanentemente o ecrã do televisor.

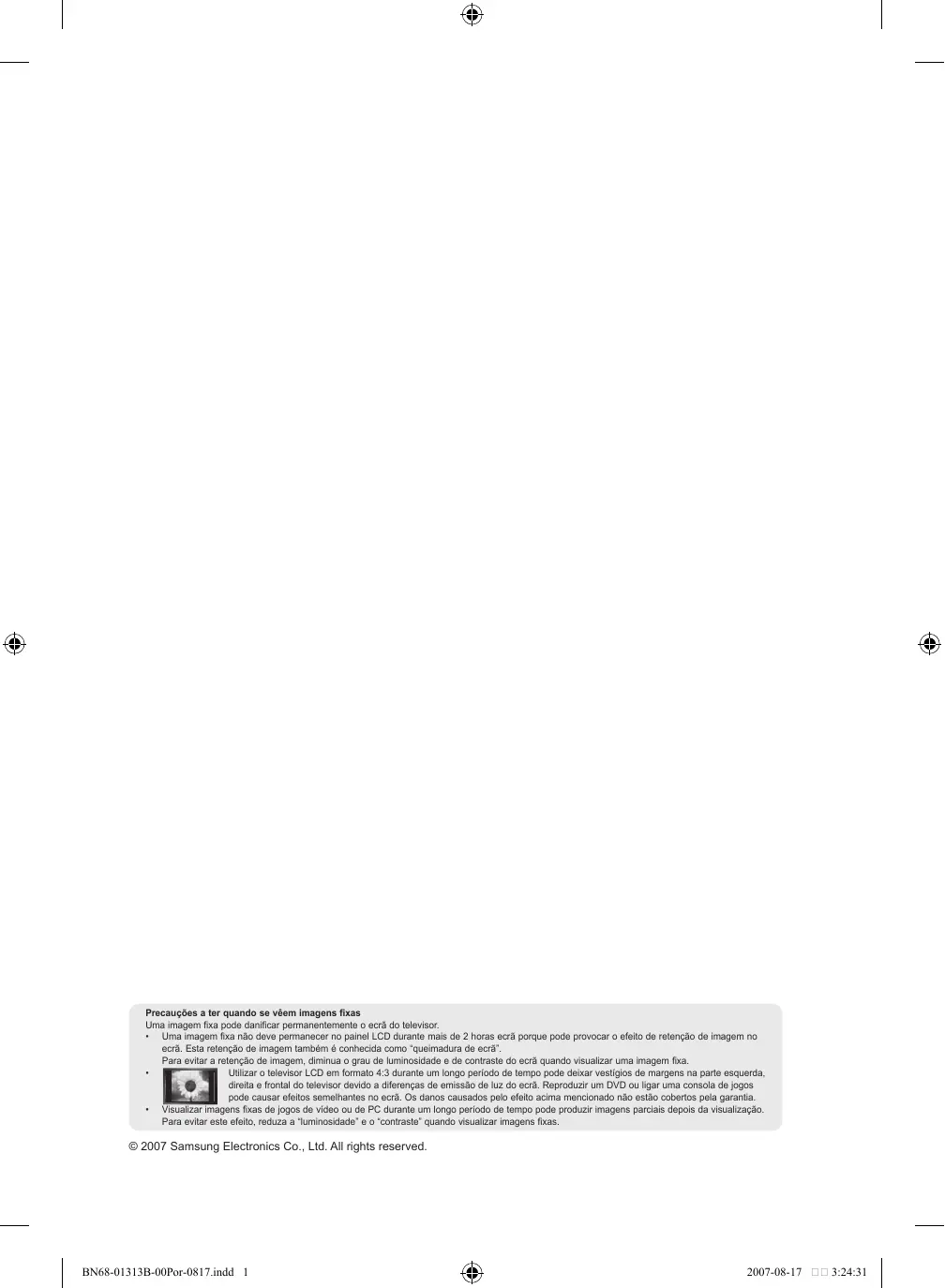

• Uma imagem fixa não deve permanecer no painel LCD durante mais de 2 horas ecrã porque pode provocar o efeito de retenção de imagem no ecrã. Esta retenção de imagem também é conhecida como “queimadura de ecrã”. Para evitar a retenção de imagem, diminua o grau de luminosidade e de contraste do ecrã quando visualizar uma imagem fixa.
• Utilizar o televisor LCD em formato 4:3 durante um longo período de tempo pode deixar vestígios de margens na parte esquerda, direita e frontal do televisor devido a diferenças de emissão de luz do ecrã. Reproduzir um DVD ou ligar uma consola de jogos pode causar efeitos semelhantes no ecrã. Os danos causados pelo efeito acima mencionado não estão cobertos pela garantia.
• Visualizar imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir imagens parciais depois da visualização. Para evitar este efeito, reduza a “luminosidade” e o “contraste” quando visualizar imagens fixas. © 2007 Samsung Electronics Co., Ltd. All rights reserved. BN68-01313B-00Por-0817.indd 1 2007-08-17 3:24:31 Índice

LIGAR E PREPARAR O TELEVISOR

• Lista de acessórios p. 3
• Instalar o kit de montagem na parede p. 3
• Apresentação do painel de controlo p. 4
• Apresentação do painel de ligação p. 5
• Apresentação do telecomando p. 7
• Colocar pilhas no telecomando p. 8
• Ligar e desligar p. 8
• Colocar o televisor no modo de espera p. 8
• Plug & Play p. 9

• Seleccionar o idioma p. 24
• Actualização do Software p. 24
• Modo Jogo / Ecrã azul / Melodia / Efeito de luz / Poupança energ. / Nv.pr.HDMI/ Demo função p. 25
• Seleccionar a fonte p. 26
• Editar os nomes das fontes de entrada p. 26

UTILIZAR A FUNÇÃO DTV

• Alterar o padrão de imagem p. 15
• Regular a imagem padrão p. 15
• Alterar a tonalidade p. 16
• Activar a retroiluminação p. 16
• Configurar definições detalhadas na imagem p. 17
• Alterar o tamanho da imagem p. 18
• Seleccionar o Modo de ecrã p. 18
• NR Digital / Cor activa / DNIe / LED SmartLighting / Movie plus p. 19
• Fixar a imagem actual p. 19
• Repor as predefinições de imagem p. 20
• Ver a imagem na imagem (PIP) p. 20
• Português Pré-visualizar o sistema do menu DTV p. 27
• Actualizar automaticamente a lista de canais p. 28
• Actualizar manualmente a lista de canais p. 28
• Editar os seus canais favoritos p. 29
• Seleccionar a lista de canais p. 31
• Ver informações sobre programas p. 31
• Ver as informações do EPG (guia de programação electrónico) p. 32
• Utilizar a lista de visualização planeada p. 33
• Especificar o guia predefinido p. 33
• Ver todos os canais e os canais favoritos p. 34
• Ajustar a transparência de menu p. 34
• Configurar o bloqueio para crianças p. 35
• Definir as legendas p. 36
• Definir o modo de legendas p. 36
• Seleccionar o formato de áudio p. 36
• Seleccionar o texto digital (Reino Unido apenas) p. 37
• Seleccionar o fuso horário (Apenas Espanha) p. 37
• Ver informações sobre o produto p. 37
• Verificar as informações sobre o sinal p. 38
• Actualizar o software p. 38
• Ver a interface comum p. 39
• Seleccionar o Menu CI (Common Interface) p. 39
• Reiniciar p. 40
• Seleccionar o idioma preferido (legendas, áudio ou teletexto) p. 40
• Preferência Português - BN68-01313B-00Por-0817.indd 1 2007-08-17 3:24:31 p. 41

UTILIZAR A FUNÇÃO DE TELETEXTO

RECOMENDAÇÕES DE UTILIZAÇÃO

• Descodificador de teletexto p. 41
• Ver as informações de teletexto p. 42
• Seleccionar uma página de teletexto específica p. 42
• Utilizar a opção Fastext para seleccionar uma página de teletexto p. 43
• Configurar o telecomando p. 43
• Códigos do telecomando p. 44
• Ajuste do suporte de montagem na parede(vendido em separado)(LE52F9) p. 61
• Utilizar o cadeado Kensington anti-roubo (consoante o modelo) p. 62
• Resolução de problemas: Antes de contactar a assistência técnica p. 62
• Características técnicas e ambientais p. 63

• Configurar o software do PC (com base no Windows XP) p. 47
• Modos de visualização p. 47
• Definir o PC p. 48
• Definir o PC Home Theater p. 49
• WISELINK Utilizar a função WISELINK p. 50
• Utilizar o menu WISELINK p. 51
• Usar a lista (JPEG) de fotografias p. 52
• Utilizar a lista MP3 p. 55
• Utilizar o menu de configuração p. 56
• Sobre o Anynet+ O que é o Anynet+? p. 57
• Ligar dispositivos Anynet+ p. 57
• Configurar o Anynet+ p. 58
• Procurar e Alternar entre dispositivos Anynet+ 58 Gravar p. 59
• Ouvir através de um receptor p. 60
• Antes de solicitar assistência técnica, verifique os seguintes pontos Símbolos Carregar Importante Nota Botão digital Português - BN68-01313B-00Por-0817.indd 2 2007-08-17 3:24:31 Lista de acessórios Verifique se recebeu os seguintes acessórios com o televisor LCD. Se faltar algum dos acessórios, contacte o revendedor. Telecomando e pilhas (AAA x 2) p. 60

• Garantia Protecção inferior
• Manual de segurança Pano de limpeza
• Cartões de registo Garantia / Manual de segurança / Cartões de registo (não estão disponíveis em todos os locais) Instalar o kit de montagem na parede Os acessórios de montagem na parede (vendidos separadamente) permitem montar o televisor na parede. Para saber mais sobre como instalar o kit de montagem na parede, consulte as instruções que acompanham os respectivos acessórios. Contacte um técnico para obter assistência na instalação do suporte de montagem na parede. Se a instalação for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas. Não instale o Kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos ➣ Retire a base, tape o orifício inferior com uma tampa e aperte os dois parafusos. Português - BN68-01313B-00Por-0817.indd 3 2007-08-17 3:24:32 Apresentação do painel de controlo <LE52F9>

A cor e a forma do produto podem variar consoante o modelo.

Botões do painel frontal Toque em cada botão para os utilizar. 1 SOURCE 5 Indicador de corrente Pisca e apaga-se quando se liga o aparelho e Alterna entre todas as fontes de entrada acende-se no modo de espera. disponíveis (TV, Ext.1, Ext.2, AV, S-Vídeo, Componente, PC, HDMI1, HDMI2, HDMI3, DTV). 6 Altifalantes No menu no ecrã, utilize este botão tal como utiliza o 7 Sensor do telecomando botão ENTER/OK do telecomando. Aponte o telecomando para este ponto no televisor. 2 MENU Carregue neste botão para ver um menu das (Corrente) funções do televisor no ecrã. [LE52F9] Toque no sensor prateado por baixo da marca ( ) para ligar e desligar o televisor.

Carregue neste botão para diminuir ou aumentar o volume. No menu no ecrã, utilize os botões tal como utiliza os botões e do telecomando.

Carregue neste botão para mudar de canal. No menu no ecrã, utilize os botões tal como utiliza os botões e do telecomando. (Se não utilizar o telecomando, pode ligar o televisor nos botões de canais). Sensor prateado [LE70F9] Carregue para ligar/desligar o televisor. Português - BN68-01313B-00Por-0817.indd 4 2007-08-17 3:24:32 Apresentação do painel de ligação

Fonte de alimentação

A cor e a forma do produto podem variar consoante o modelo.

Antes de ligar um dispositivo externo ao televisor, tem de desligar este último. Quando ligar um dispositivo externo, faça a correspondência de cores entre o terminal e o respectivo cabo. 1 EXT 1, EXT 2 EXT 1 Vídeo

Saída Vídeo + áudio (L/R) Só está disponível a saída de TV ou DTV. Saída que pode escolher. - Entradas ou saídas para dispositivos externos, tais como videogravadores, consolas de jogos ou leitores de DVD. 2 AUDIO OUT(R-AUDIO-L) - Ligue uma das extremidades dos cabos de áudio RCA a AUDIO OUT(R-AUDIO-L), na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de entrada de áudio no amplificador ou sistema de cinema em casa.

3 HDMI IN 1, HDMI IN 2, HDMI IN 3

- Suporta ligações entre dispositivos AV activados para HDMI (Set-Top Boxes, leitores de DVD). - Uma ligação HDMI a HDMI não precisa de ligação áudio adicional. - Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN2. ➣ O que é HDMI? - “High Definition Multimedia interface” permite a transmissão de dados de vídeo digital de alta definição e de som digital multi-canais (5.1 canais). - O terminal HDMI/DVI suporta uma ligação DVI a um dispositivo alargado, com o cabo adequado (não fornecido). A diferença entre HDMI e DVI é que o dispositivo HDMI é mais pequeno, tem a função de codificação HDCP (High Bandwidth Digital Copy Protection) instalada e suporta som digital multi-canais.

O som pode não sair do televisor e as imagens podem ser apresentadas com cores estranhas quando estão ligados leitores de DVD/boxes da televisão por cabo/receptores de satélite que suportem versões HDMI anteriores à 1.3. Se ligar um cabo HDMI mais antigo e não ouvir som, ligue o cabo HDMI à tomada HDMI IN 2 e os cabos de áudio às tomadas DVI IN (HDMI2) “R-AUDIO-L” na parte de trás do televisor. Se isto acontecer, contacte a empresa fornecedora do leitor de DVD/box da televisão por cabo/receptor de satélite para confirmar a versão HDMI, depois peça uma actualização do .HDMI. Os cabos de versões anteriores à 1.3 podem provocar imagens tremidas ou pode não aparecer a imagem no ecrã. Português - BN68-01313B-00Por-0817.indd 5 2007-08-17 3:24:33 DVI IN (HDMI 2) (R-AUDIO-L) - Saídas de áudio DVI para dispositivos externos. ➣ Modos suportados para HDMI/DVI e Componente. HDMI/DVI 50Hz HDMI/DVI 60Hz Componente 480i 480p 576i 576p 720p 1080i 1080p

4 ANT IN Para ver os canais de televisão correctamente, o televisor tem de receber um sinal de uma das seguintes fontes: - Antena externa / Rede de televisão por cabo / Rede de satélite 5 Ranhura COMMON INTERFACE - Se não introduzir o “CI CARD” em determinados canais, ”Sinal codificado” aparece no ecrã. - As informações de associação incluindo um número de telefone, ID do CI CARD, ID do anfitrião e outras informações aparecem cerca de 2 a 3 minutos depois. Se aparecer uma mensagem de erro, contacte o seu fornecedor de serviços. - Assim que terminar a configuração das informações sobre os canais, aparece a mensagem “Actualização concluída” indicando que a lista de canais já está actualizada. ➣ Tem de solicitar um CI CARD ao fornecedor de serviços por cabo local. Retire o CI CARD puxando-o com cuidado para não o deixar cair e danificar. ➣ Introduza o Cartão-CI na direcção indicada 6 WISELINK - Ligue um dispositivo USB de armazenamento em massa para ver ficheiros de fotografias (JPEG) e para reproduzir ficheiros de áudio (MP3) 7 Tomada para auscultadores - Pode ligar os auscultadores à saída para auscultadores no aparelho. Enquanto os auscultadores estiverem ligados, o som dos altifalantes incorporados mantém-se desligado. 8 S-VIDEO ou VIDEO / R-AUDIO-L

- Ligue um cabo RCA ou S-VIDEO a um dispositivo de A/V externo adequado como, por exemplo, um videogravador, DVD ou câmara de vídeo. - Ligue os cabos de áudio RCA a “R - AUDIO - L”, no televisor e as outras extremidades aos conectores de saída de áudio correspondentes no dispositivo A/V. PC IN (PC)/(AUDIO) - Ligue à tomada de saída de áudio e vídeo no PC. DIGITAL AUDIO OUT (OPTICAL) - Faça a ligação a um componente de áudio digital. SERVICE - Ligue à tomada do suporte de motagem na parede opcional. Permitir-lhe-á ajustar o ângulo de visualização do televisor através do telecomando. O modelo LE70F9 não pode ser montado na parede. A tomada EX-LINK deste modelo funciona com uma tomada de serviço. COMPONENT IN - Ligue uma das extremidades dos cabos de vídeo pa ra componentes (opcionais) ao conector de componente (“PR”, “PB”, “Y”), na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de vídeo no DTV ou no DVD. - Para ligar a Set-Top Box e o DTV (ou o DVD), deve ligar a Set-Top Box ao DTV (ou ao DVD) e o DTV (ou o DVD) ao conector de componente (“PR”, “PB”, “Y”) no televisor. - Os conectores PR, PB e Y dos dispositivos para componentes (DTV ou DVD) são por vezes identificados como Y, B-Y e R-Y ou Y, Cb e Cr. - Ligue uma das extremidades dos cabos de áudio RCA (opcionais) a “R - AUDIO - L”, na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de áudio no DTV ou no DVD. - Este televisor LCD tem uma imagem com uma resolução excelente no modo 1080p. - Este televisor LCD atinge a resolução de imagem máxima no modo 1080p. Cadeado Kensington (consoante o modelo) - O cadeado Kensington (opcional) é um dispositivo que serve para fixar fisicamente o sistema quando utilizado em locais públicos. - Se quiser utilizar um dispositivo de bloqueio, contacte o revendedor onde adquiriu o televisor. - A posição do cadeado Kensington varia consoante o respectivo modelo. Português - BN68-01313B-00Por-0817.indd 6 2007-08-17 3:24:33 Apresentação do telecomando 1 Selecciona um dispositivo de destino que será controlado pelo telecomando da Samsung (TV, DVD, STB, CABLE, VCR). (Consulte as páginas 43 a 46) 2 Botão Ligar/Desligar televisor 3 Botões numéricos para acesso directo aos canais 4 Selecção de canais de um/dois dígitos 5 Aparece “Lista canais” no ecrã. 6 Selecciona directamente os modos TV e DTV. 7 Funções do videogravador/ DVD (Rebobinar, Parar, Reproduzir/Pausa, Avanço rápido) 8 Aumento do volume Diminuição do volume 9 Desligar o som temporariamente 0 Apresentar o menu no ecrã principal ! Volta para o menu anterior. # Visualização do guia de programação electrónico (EPG) $ Selecção do tamanho de imagem % Selecção de efeitos sonoros ^ Regula 5 dispositivos separados - TV, DVD, STB, CABLE ou VCR. & [LE52F9] Carregue neste botão para retro-iluminar os botões de VOL, de CH e de fonte activa (TV, DVD, CABLE, STB, VCR) no telecomando. [LE70F9] Carregue para activar a luz de fundo do ecrã VOL, CH, MUTE e LED.

• Selecção de fontes disponíveis ( Canal anterior ) Esta função permite-lhe ver e reproduzir ficheiros de fotografias (JPEG) e de áudio (MP3) a partir de um dispositivo externo. a Este telecomando pode ser utilizado para controlar a gravação em gravadores Samsung. (Só função Anynet+) b P : Canal seguinte P : Canal anterior

c Sair do menu no ecrã d Controlar o cursor no menu e Utilize este botão para ver informações s obre o programa que está a ser transmitido. f Executa as funções de visualização Anynet e configura dispositivos Anynet. g Botões coloridos: carregue nestes botões para adicionar ou apagar canais e para memorizar canais na lista de canais favoritos, no menu “Lista canais”. h Picture-In-Picture Ligar/ desligar (Imagem na imagem) i Visualização de legendas digitais j Selecção de efeitos de imagem k Fixação da imagem l Se o telecomando não funcionar, mude as pilhas e carregue no botão “RESET” durante 2-3 segundos antes de o utilizar. m Mostra a fonte de entrada seleccionada e o estado da bateria n Acciona o telecomando para

TV, DVD, STB, CATV, VCR

(Consulte as páginas 43~46) Funções de teletexto 6 Sair do teletexto 0 Índice de teletexto @ Seleccione alternadamente as opções de visualização Teletexto, Double (Dupla) ou Mix (Mista). $ Selecção do tamanho da página de teletexto

• Selecção do modo de teletexto (LIST/FLOF) ( Página secundária do teletexto b P : Página seguinte do teletexto P : Página anterior do teletexto c Cancelar teletexto e Mostrar teletexto g Selecção de tópicos Fastext h Modo de espera da página de teletexto j Memorizar teletexto [LE52F9] [LE70F9] O funcionamento do telecomando pode ser afectado por luzes fortes. Trata-se de um telecomando especial para cegos e tem pontos de Braille nos botões Ligar/Desligar, Canal, STOP, PLAY/PAUSE e Volume. Português - BN68-01313B-00Por-0817.indd 7 2007-08-17 3:24:34 Colocar pilhas no telecomando

1. Levante a tampa na parte de trás do telecomando como se mostra na figura.

2. Coloque duas pilhas de tamanho AAA.

➣ Faça corresponder os pólos “+” e “–” das pilhas com o diagrama existente no compartimento.

3. Coloque novamente a tampa.

➣ Se não tencionar utilizar o telecomando durante muito tempo, retire as pilhas e guarde-as num local fresco e seco. Pode utilizar o telecomando a uma distância máxima de aproximadamente 7 metros do televisor. (Em circunstâncias normais de funcionamento, as pilhas duram cerca de um ano.)

Se o telecomando não funcionar, verifique o seguinte:

1. O televisor está ligado?

2. Os pólos + e - das pilhas estão invertidos?

3. As pilhas estão gastas?

4. Houve um corte de energia ou o cabo de alimentação está desligado?

5. Há alguma lâmpada fluorescente especial ou luz de néon por perto?

Ligar e desligar O cabo de alimentação está ligado à parte de trás do televisor.

1. Ligue o cabo de alimentação a uma tomada adequada.

➣ O indicador de espera acende-se na parte da frente do televisor.

2. Carregue no botão existente na parte da frente do televisor.

➣ Também pode carregar no botão POWER ou no botão TV/DTV do telecomando para ligar o televisor. ➣ É seleccionado automaticamente o último programa a que assistiu.

3. Carregue nos botões numéricos (0 a 9), no botão de canais para cima/baixo ( / ) do telecomando ou

no botão existente no do lado direito do televisor. ➣ Quando liga o televisor pela primeira vez, é-lhe pedido para seleccionar o idioma no qual os menus vão ser apresentados.

4. Para desligar o televisor, carregue novamente no botão POWER .

Colocar o televisor no modo de espera Pode colocar o televisor no modo de espera para reduzir o consumo de energia. O modo de espera pode ser útil quando quiser interromper temporariamente a visualização (durante uma refeição, por exemplo).

1. Carregue no botão POWER do telecomando.

➣ O ecrã desliga-se e acende-se um indicador de espera vermelho na parte da frente do televisor.

2. Para voltar a ligar o televisor, basta carregar novamente em POWER , nos botões numéricos (0 a 9)

TV/DTV ou no botão de canais para cima/baixo ( / ). ➣ Não deixe o televisor no modo de espera durante muito tempo (quando estiver, por exemplo, de férias). É aconselhável desligar o televisor da tomada e da antena. Português - BN68-01313B-00Por-0817.indd 8 2007-08-17 3:24:34 Plug & Play Quando ligar o televisor pela primeira vez, ocorrem várias Plug & Play programações básicas, automática e subsequentemente. Estão disponíveis as seguintes definições. ➣ Qualquer função relacionada com televisão digital (DVB) só funciona nos países ou regiões em que são transmitidos Start Plug & Play. sinais terrestres digitais DVB-T (MPEG2). Confirme com o revendedor local se consegue receber sinais DVB-T. Embora este televisor esteja em conformidade com a especificação DVB-T, não garantimos a continuação da compatibilidade com Enter futuras transmissões terrestres digitais DVB-T. Várias funções podem não estar disponíveis em determinados países.

1. Carregue no botão POWER do telecomando.

Aparece a mensagem “Start Plug & Play” com a opção “OK” seleccionada.

2. Seleccione o idioma adequado carregando no botão ou .

Carregue no botão ENTER/OK para confirmar a sua escolha.

3. Carregue no botão ◄ ou ► para seleccionar “

Loja ” ou “Casa” e depois no botão ENTER/OK. ➣ Para obter a melhor imagem num ambiente doméstico, deve definir o televisor para o modo Casa. ➣ O modo Loja destina-se a apenas aos locais de venda a retalho. ➣ Se definir acidentalmente o aparelho para o modo Loja e quiser voltar para o modo Dinâmico (Casa), carregue no botão Volume e depois carregue sem soltar o botão MENU durante cinco segundos no painel lateral do televisor.

4. Aparece a mensagem “Verific. entrada ant.” com a opção “OK” seleccionada.

Carregue no botão ENTER/OK. ➣ Verifique se o cabo da antena está bem ligado.

5. Seleccione o país adequado carregando no botão ou .

Carregue no botão ENTER/OK para confirmar a sua escolha.

6. Aparece a mensagem “Algumas funções DTV podem não estar disponíveis. Leitura digital?”.

Carregue nos botões ◄ ou ► para seleccionar “Sim” ou “Não”, depois no botão ENTER/OK seleccione. Sim: É executada uma procura ATV primeiro e depois uma procura automática de canais DTV. Não: Só é executada uma procura ATV.

Esta função é suportada por todos os países, excepto os que se seguem: França, Alemanha, Italia, Holanda, Espanha, Suíça, Reino Unido, Áustria.

7. Aparece o menu “Memor. auto.” com a opção “Iniciar” seleccionada. Carregue no botão ENTER/OK.

➣ A procura de canais começa e termina automaticamente. Aparece o menu de procura de canais DTV e o canal DTV é automaticamente actualizado. ➣ Se o canal DTV for actualizado, a fonte na Lista de fontes do menu Entrada muda automaticamente para DTV. Concluída a memorização de todos os canais disponíveis, o menu “Ajuste o Relógio” aparece no ecrã. ➣ Carregue no botão ENTER/OK em qualquer altura para interromper o processo de memorização. ➣ Para obter informações detalhadas sobre a actualização de canais DTV, consulte a página 28 deste manual. Depois de todos os canais digitais disponíveis armazenados, dependendo do país, aparece o ecrã para seleccionar o fuso horário.

8. Carregue no botão ENTER/OK.

Seleccione “Mês”, “Data”, “Ano”, “Hora” ou “Minuto” carregando no botão ou . Acerte a “Mês”, “Data”, “Ano”, “Hora” ou “Minuto” carregando no botão ou . ➣ Também pode acertar o “Mês”, “Data”, “Ano”, “Hora” e “Minuto” carregando nos botões numéricos do telecomando.

9. Carregue no botão ENTER/OK para confirmar o acerto. Aparece a mensagem “Divirta-se!” Quando

terminar, carregue no botão ENTER/OK. ➣ Mesmo se não carregar no botão ENTER/OK, a mensagem desaparece automaticamente passados vários segundos. Idioma: seleccione o seu idioma. País: seleccione o seu país. Memor. auto.: procura e memoriza automaticamente os canais disponíveis na sua zona. Ajuste o Relógio: acerta a hora no relógio do televisor. Português - BN68-01313B-00Por-0817.indd 9 2007-08-17 3:24:35 Se quiser reiniciar esta função...

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Configurar” e depois no botão ENTER/OK.

2. Carregue novamente no botão ENTER/OK para seleccionar

3. Aparece a mensagem para “Iniciar Plug & Play”.

Voltar Memorizar canais automaticamente Pode procurar os intervalos de frequência disponíveis (a disponibilidade depende do país em que se encontra). Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. No entanto, pode ordenar os números manualmente e apagar todos os canais que não pretende ver.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ▲ ou ▼ para seleccionar “Canal analógico” e depois no botão ENTER/OK.

2. Carregue no botão ENTER/OK para seleccionar “País”.

3. Seleccione o país adequado carregando no botão ▲ ou ▼.

Carregue no botão ENTER/OK para confirmar a sua escolha. ➣ Mesmo que tenha alterado a definição do país neste menu, a definição de país para o DTV não se altera. (Consulte da página 28)

4. Carregue no botão ▲ ou ▼ para seleccionar “Memor. auto.” e depois no botão ENTER/OK.

5. Carregue no botão ENTER/OK.

➣ O televisor começa a memorizar todos os canais disponíveis. ➣ Carregue no botão ENTER/OK em qualquer altura para interromper o processo de memorização e voltar ao menu “Canal analógico”.

6. Concluída a memorização de todos os canais disponíveis, aparece o menu “Ordenar”.

(Consulte da página 13) Português - 10 BN68-01313B-00Por-0817.indd 10 2007-08-17 3:24:35 Memorizar canais manualmente Não disponível no modo DTV ou de entrada externa. Pode memorizar canais de televisão, incluindo os canais recebidos através de redes de televisão por cabo. Quando memorizar canais manualmente, pode escolher: ♦ Se pretende memorizar ou não os canais encontrados. ♦ O número de programa de cada canal memorizado que pretende identificar.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ▲ ou ▼ para seleccionar “Canal analógico” e depoisno botão ENTER/OK.

2. Carregue no botão ▲ ou ▼ para seleccionar

“Memor. manual” e depois no botão ENTER/OK.

3. Seleccione a opção pretendida carregando no botão ▲ ou ▼

e depois carregue no botão ENTER/OK.

4. Quando estiver satisfeito com a definição, carregue no botão

Programa (Número do programa a ser atribuído a um canal) − Carregue no botão ▲ ou ▼ até encontrar o número correcto. Também pode seleccionar directamente o número do canal carregando nos botões numéricos (0 a 9). ♦ S istema cores: Automático/PAL/SECAM/NTSC4.43 − Carregue no botão ▲ ou ▼ para seleccionar o padrão de cor pretendido. ♦ Sistema som: BG/DK/I/L − Carregue no botão ▲ ou ▼ para seleccionar o padrão de som pretendido. Canal (Se souber o número do canal a memorizar) − Carregue no botão ▲ ou ▼ para seleccionar C (canal de antena) ou S (canal de cabo). − Carregue no botão ► e depois no botão ▲ ou ▼ para seleccionar o número pretendido. Também pode seleccionar directamente o número do canal carregando nos botões numéricos (0 a 9). Se não ouvir o som ou se o ouvir em más condições, volte a seleccionar o padrão de som pretendido. Busca (Se não souber os números dos canais) − Carregue no botão ▲ ou ▼ para iniciar a procura. − O sintonizador procura o intervalo de frequência até aparecer o primeiro canal ou o canal seleccionado no ecrã. ♦ Memorizar (Quando memorizar o canal e o número do programa associado) − Defina para “OK” carregando no botão.ENTER/OK. Modo Canal − P (Modo de programa): Quando terminar a sintonização, já terão sido atribuídos números de posição (P00 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo. − C (Modo de canal de antena): Pode seleccionar um canal, introduzindo o número atribuído a cada estação emissora neste modo. − S (Modo de canal de cabo): Pode seleccionar um canal, introduzindo o número atribuído a cada estação de emissão por cabo neste modo. Português - 11 BN68-01313B-00Por-0817.indd 11 2007-08-17 3:24:36 Adicionar/Bloquear canais Não disponível no modo DTV ou de entrada externa. O Gestor canais permite bloquear ou adicionar canais facilmente.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Canal analógico” e depois no botão ENTER/OK. Canal analógico País : Bélgica Memor. auto Memor. manual Gestor canais Ordenar Nome Sintonia fina LNA : Deslig

2. Carregue no botão ou para seleccionar “Lista canais” e

depois no botão ENTER/OK. Mover ♦ Adicionar canais A Lista canais permite adicionar canais.

Se carregar novamente no botão ENTER/OK, o símbolo ( ) junto do canal desaparece e o canal nao e adicionado. “ ” está activo se “Bloqueio crianças” estiver definido para “Lig.”. Voltar Gestor canais Lista canais Bloqueio crianças : Deslig. Lig.

3. Seleccione Lista canais carregando no botão ENTER/OK.

4. Vá para o campo ( ) carregando nos botões ▲/▼/◄/►,

seleccione um canal que pretende adicionar e carregue no botão ENTER/OK para adicionar o canal.

Mover Enter Voltar Lista canais P 1 C3 1 / 10 ♦ Bloquear canais Esta função permite evitar que utilizadores não autorizados como, por exemplo, crianças, assistam a programas inadequados, cortando a imagem e o som. Prog.

5. Carregue no botão ▲ ou ▼ para seleccionar “Bloqueio

crianças” e depois no botão ENTER/OK.

6. Seleccione “Lig.”. carregando no botão ▲ ou ▼ e depois

carregue no botão ENTER/OK.

7. Carregue no botão ▲ ou ▼ para seleccionar “Lista canais”

e depois no botão ENTER/OK.

8. Va para o campo ( ) carregando nos botões ▲/▼/◄/►,

seleccione um canal que pretende bloquear e carregue no botão ENTER/OK.

4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Adicionar Bloquear Mover Enter Página Voltar Se carregar novamente no botão ENTER/OK, o símbolo ( ) junto do canal desaparece e o bloqueio do canal é cancelado. Quando se activa o Bloqueio crianças, aparece um ecrã azul. Carregue no botão EXIT para sair. eleccione “Lig.” ou “Deslig.” em “Bloqueio crianças” para activar ou desactivar mais facilmente os canais seleccionados em “ ” Para seleccionar estas opções, basta carregar no botão CH LIST do telecomando. Português - 12 BN68-01313B-00Por-0817.indd 12 2007-08-17 3:24:37 Ordenar os canais memorizados Esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática. Não disponível no modo DTV ou de entrada externa.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Canal analógico” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Ordenar” e depois

3. Seleccione o número de canal que quer alterar carregando

várias vezes no botão ou . Carregue no botão ENTER/OK. ➣ O número e o nome do canal seleccionado passam a estar do lado direito.

4. Carregue no botão ou para ir para a posição que pretende

alterar e depois carregue no botão ENTER/OK. ➣ O canal seleccionado é trocado pelo canal anteriormente memorizado no número escolhido.

5. Para ordenar outro canal, repita os passos 3 a 4.

6. Carregue no botão EXIT para sair.

Mover Enter Voltar Atribuir nomes a canais Os canais recebem automaticamente nomes quando as respectivas informações são transmitidas. Pode alterar estes nomes e atribuir outros. Não disponível no modo DTV ou de entrada externa.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Canal analógico” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Nome” e depois

3. Se necessário, seleccione o canal a que quer atribuir um novo

nome carregando no botão ou . Carregue no botão ENTER/ OK. ➣ A barra de selecção aparece à volta da caixa de nome.

Em seguida... Seleccionar uma letra, número ou símbolo Carregue no botão ou . Passar para a letra seguinte Carregue no botão . Voltar à letra anterior Carregue no botão . Confirmar o nome Carregue no botão ENTER/OK.

Os caracteres disponíveis são: letras do alfabeto (A a Z) / números (0 a 9) / caracteres especiais ( +, -, *, /, espaço)

5. Repita os passos 3 a 4 para cada canal ao qual quer atribuir um novo nome.

6. Carregue no botão EXIT para sair.

Português - 13 BN68-01313B-00Por-0817.indd 13 2007-08-17 3:24:37 Sintonização fina da recepção de canais Utilize a sintonização fina para obter uma óptima recepção de um determinado canal. Não disponível no modo DTV ou de entrada externa.

1. Utilize os botões numéricos para seleccionar directamente o

canal em que pretende fazer uma sintonização fina.

2. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Canal analógico” e depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Sintonia fina” e

depois no botão ENTER/OK.

4. Carregue no botão ou para regular a sintonização fina.

Carregue no botão ENTER/OK.

5. Carregue no botão EXIT para sair.

➣ Os canais com sintonização fina que foram guardados têm um asterisco “*” do lado direito do número de canal na respectiva faixa. E o número de canal fica vermelho. ➣ Para reiniciar a sintonização fina, seleccione “Reiniciar” carregando no botão ▲ ou ▼ e depois carregue no botão ENTER/OK.

Reiniciar Ajustar Salvar Voltar LNA (amplificador de baixo ruído) Se o televisor estiver a funcionar numa área de sinal fraco, a função LNA pode melhorar a recepção (um pré-amplificador de baixo ruído intensifica o sinal de entrada). Não disponível no modo DTV ou de entrada externa.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Canal analógico” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “LNA” e depois no

3. Carregue no botão ou para seleccionar “Lig.” ou “Deslig.”.

Carregue no botão ENTER/OK.

4. Carregue no botão EXIT para sair.

Voltar Canal analógico País : Bélgica Memor. auto Memor. manual Gestor canais Ordenar Nome Sintonia fina LNA : Deslig. Deslig. Lig. Mover Enter Voltar Português - 14 BN68-01313B-00Por-0817.indd 14 2007-08-17 3:24:38 Alterar o padrão de imagem Pode seleccionar o tipo de imagem que melhor corresponde aos seus requisitos de visualização.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ENTER/OK para seleccionar “Imagem”.

2. Carregue novamente no botão ENTER/OK para seleccionar

3. Carregue no botão ou para seleccionar o efeito de imagem

pretendido. Carregue no botão ENTER/OK.

4. Carregue no botão EXIT para sair.

Dinâmico: selecciona uma imagem de alta definição numa sala bem iluminada. Standard: selecciona uma boa imagem numa sala com condições de iluminação normais. selecciona uma boa imagem numa sala escura. Filme:

Imagem Modo : Dinâmico Contraste 100 Brilho 45 Nitidez 75 Cor 55 Matiz Vr50 Vm50 Tonalidade : Cores frias1 Definições detalhadas Retroiluminação : 10 sMais É preciso ajustar o modo Imagem separadamente para cada fonte de entrada. Enter Voltar Imagem Modo : Dinâmico Dynamic Contraste Standard 100 Brilho Filme Nitidez 75 Cor 55 Matiz Vr50 Vm50 Tonalidade : Cores frias1 Definições detalhadas Retroiluminação : 10 sMais Mover Enter Voltar Também pode carregar no botão P.MODE do telecomando para seleccionar uma das definições de imagem Regular a imagem padrão O televisor tem várias definições que permitem controlar a qualidade da imagem.

1. Para seleccionar o efeito de imagem pretendido, siga as

instruções 1 a 3 de “Alterar o padrão de imagem”.

2. Carregue no botão ou para seleccionar uma determinada

opção. Carregue no botão ENTER/OK.

3. Carregue no botão ou para diminuir ou aumentar o valor de

uma determinada opção. Carregue no botão ENTER/OK.

4. Carregue no botão EXIT para sair.

Imagem Modo : Dinâmico Contraste 100 Brilho 45 Nitidez 75 Cor 55 Matiz Vr50 Vm50 Tonalidade : Cores frias1 Definições detalhadas Retroiluminação : 10 sMais Mover Enter Voltar Contraste: ajusta a luminosidade e a escuridão entre os objectos e o fundo. Brilho: ajusta a luminosidade do ecrã inteiro. Nitidez: ajusta o contorno dos objectos para que fiquem mais nítidos ou mais esbatidos. Cor: ajusta as cores, tornando-as mais claras ou mais escuras. Matiz: a justa a cor dos objectos, tornando-os mais avermelhados ou esverdeados, o que lhes confere uma aparência mais natural.

Os valores ajustados são memorizados de acordo com o modo Imagem seleccionado. No modo PC, só é possível ajustar as opções “Contraste”, “Brilho”. “Matiz” só está activo para a transmissão NTSC, transmissão DTV e para os modos “Ext.”, “AV”, “S-Video”, “Component” e “HDMI”. Para voltar às predefinições de imagem, basta seleccionar “Reiniciar”. (Consulte “Repor as predefinições de imagem” na página 20.) Português - 15 BN68-01313B-00Por-0817.indd 15 2007-08-17 3:24:39 Alterar a tonalidade Pode seleccionar a tonalidade que mais lhe agrada.

1. Para seleccionar o efeito de imagem pretendido, siga as

instruções 1 a 3 de “Alterar o padrão de imagem”. (na página 15)

2. Carregue no botão ou para seleccionar “Tonalidade” e

depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar a definição de

tonalidade pretendida. Carregue no botão ENTER/OK.

4. Carregue no botão EXIT para sair.

Cores frias2: torna a temperatura da cor mais azulada do que no menu “Cores frias1”. Cores frias1: torna os brancos azulados. Normal: mantém os brancos na mesma. Cores quentes1: torna os brancos avermelhados. Cores quentes2: torna a temperatura da cor mais avermelhada do que no menu “Cores quentes1”.

Imagem Modo : Dinâmico Contraste 100 Brilho 45 Nitidez 75 Cor 55 Matiz Vr50 Vm50 Tonalidade : Cores frias1 Definições detalhadas Retroiluminação : 10 sMais Mover

Enter Voltar Imagem Modo : Dinâmico Contraste 100 Brilho 45 Nitidez 75 Cor 55 Matiz Vr50 Cores frias2 Vm50 Coresfrias1 frias1 Tonalidade : Cores Normal Definições detalhadas Cores quentes1 Retroiluminação : 10 Cores quentes2 sMais Mover Enter Voltar Os valores ajustados são memorizados de acordo com o modo Imagem seleccionado. Se o modo Imagem estiver definido para “Dinâmico” ou “Standard”, não é possível seleccionar “Cores quentes1” nem “Cores quentes2”. Activar a retroiluminação Pode ajustar a luminosidade do ecrã regulando a retroiluminação do LCD. (0~10)

1. Para seleccionar o efeito de imagem pretendido, siga as

instruções 1 a 3 de “Alterar o padrão de imagem”. (na página 15)

2. Carregue no botão ou para seleccionar “Retroiluminação”

e depois no botão ENTER/OK.

3. Carregue no botão ou para diminuir ou aumentar o valor

de uma determinada opção.

4. Carregue no botão ENTER/OK.

Carregue no botão EXIT para sair.

Imagem Modo : Dinâmico Contraste 100 Brilho 45 Nitidez 75 Cor 55 Matiz Vr50 Vm50 Tonalidade : Cores frias1 Definições detalhadas Retroiluminação : 10 sMais Mover Enter Retroiluminação

Ajustar Voltar Português - 16 BN68-01313B-00Por-0817.indd 16 2007-08-17 3:24:40 Configurar definições detalhadas na imagem Pode seleccionar a tonalidade que mais lhe agrada.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ENTER/OK para seleccionar “Imagem”.

2. Carregue no botão ▲ ou ▼ para seleccionar “Definições

detalhadas” e depois no botão ENTER/OK.

3. Seleccione a opção pretendida carregando no botão ou e

depois carregue no botão ENTER/OK.

4. Quando estiver satisfeito com a definição, carregue no botão

5. Carregue no botão EXIT para sair.

➣ “Definições detalhadas” está disponível nos modos “Standard” ou “Filme”. ➣ Se a função “DNIe” estiver definida para Deslig., não é possível seleccionar “Definições detalhadas” com o modo Imagem definido para “Standard”.

Imagem Modo : Filme Contraste 80 Brilho 45 Nitidez 30 Cor 53 Matiz Vr50 Vm50 Tonalidade : Cores quentes2 Definições detalhadas Retroiluminação : 5 sMais Mover

Ajustar preto: Deslig./Baixa/Médio/Alto Pode seleccionar directamente o nível de preto no ecrã para ajustar a intensidade do ecrã. Enter Voltar Definições detalhadas Ajustar preto : Deslig. Contraste dinâm : Deslig. Gama

Equilíbrio do branco O meu cont.cores Melhor. extremid. : Deslig. Matriz de cores : Automático xvYCC : Deslig.

Mover Enter Voltar Contraste dinâm.: Deslig./Baixa/Médio/Alto Pode ajustar o contraste do ecrã até obter o melhor. Gama: -3 ~ +3 Pode ajustar a intensidade das cores primárias (vermelho, verde e azul). Carregue no botão ◄ ou ► até obter a definição ideal. Equilíbrio do branco: Verm.-Offset/Verde-Offset/Azul-Offset/Verm.-Gain/ Verde-Gain/Azul-Gain/Reiniciar Pode ajustar a temperatura da cor de modo a obter imagens com cores mais naturais. Verm.-Offset/Verde-Offset/Azul-Offset/Verm.-Gain/Verde-Gain/Azul-Gain: Se alterar os valores ajustados actualiza o ecrã. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER/OK. Carregue no botão ◄ ou ► até obter a definição ideal. Reiniciar: O equilíbrio do branco ajustado anteriormente volta às predefinições. O meu cont.cores: Cor-de-rosa/Verde/Azul/Branco/Reiniciar Pode ajustar esta definição de acordo com as suas preferências pessoais. Cor-de-rosa/Verde/Azul/Branco: Se alterar os valores ajustados actualiza o ecrã. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER/OK. Carregue no botão ◄ ou ► até obter a definição ideal. Reiniciar: As cores ajustadas anteriormente voltam às predefinições. Melhor. extremid.: Deslig./Lig. Pode realçar os limites dos objectos. Matriz de cores: Automático/Efeito Wide Pode definir a matriz de cores do sinal de entrada para Automático ou Efeito Wide. xvYCC: Deslig./Lig. Definir o modo xvYCC para Ligado aumenta o detalhe e o espaço de cores, se estiver a ver filmes a partir de um dispositivo externo (ie. leitor de DVD) ligado às tomadas HDMI ou IN de Componente. Tem de definir o Modo Imagem para Filme para tirar partido desta função. ➣ Apenas disponível em “HDMI” e “Componente” na opção “Filme”. ➣ Se a função xvYCC estiver activa, o PIP não pode ser seleccionado. Português - 17 BN68-01313B-00Por-0817.indd 17 2007-08-17 3:24:40 Alterar o tamanho da imagem Pode seleccionar o tamanho de imagem que melhor corresponde às suas necessidades de visualização.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ENTER/OK para seleccionar “Imagem”.

2. Carregue no botão ou para seleccionar “Tamanho” e

depois no botão ENTER/OK.

3. Seleccione a opção pretendida carregando no botão ou .

Carregue no botão ENTER/OK.

4. Carregue no botão EXIT para sair.

Wide Automático: ajusta automaticamente a imagem para o formato “16:9”. 16 :9: ajusta a imagem para 16:9 (formato adequado para DVDs ou transmissões em banda larga). Zoom 16:9: aumenta ainda mais o tamanho da imagem do que 4:3. Zoom: a mplia a imagem 16:9 (na direcção vertical) para se ajustar ao tamanho do ecrã.

Voltar Tamanho Wide Automático 16 : 9 Zoom 16:9 Zoom 4:3 Digitalização prec. 4:3: predefinição para um filme de vídeo ou transmissão normal. Digitalização prec.: U tilize a função para ver a imagem completa sem quaisquer cortes quando entram os sinais HDMI (720p/1080i/1080p) ou Component (720p/1080i/1080p).

Enter Mover Enter Voltar A função “Wide Automático” só está disponível nos modos “TV”, “DTV” “Ext1”, “Ext2”, “AV” e “S-Vídeo”. No modo PC, só é possível ajustar os modos “16:9” e “4:3”. Para seleccionar estas opções, Consoante a fonte de entrada, as opções de tamanho da basta carregar no botão P.SIZE do imagem podem variar. telecomando. As opções disponíveis podem variar consoante o modo seleccionado. Zoom: seleccione carregando no botão ◄ ou ►. Utilize o botão ▲ ou ▼ para mover a imagem para cima e para baixo. Depois de seleccionar , utilize o botão ▲ ou ▼ para ampliar ou reduzir o tamanho da imagem na direcção vertical. Zoom 16:9: m ova o ecrã para cima/baixo com o botão ▲ ou ▼ depois de seleccionar , carregando no botão ►ou ENTER/OK. Seleccionar o Modo de ecrã Se definir o tamanho da imagem para Wide Automático (Auto Imagem Wide) num televisor panorâmico 16:9, pode determinar o rMais tamanho que pretende ver: a imagem 4:3 WSS (Wide Screen Tamanho : Wide Automático Service) ou nenhuma. Cada país europeu requer um tamanho de 16:9 Modo de ecrã : 16 : 9 Zoom 16:9 imagem diferente pelo que esta função permite aos utilizadores NR Digital : Automático Zoom Cor activa : Lig. seleccionar o tamanho. 4:3 DNIe : Lig. LED SmartLighting : Lig.

1. Carregue no botão MENU para aceder ao menu.

Movie plus : Lig. Carregue no botão ENTER/OK para seleccionar “Imagem”. Reiniciar : OK

2. Carregue no botão ou para seleccionar “Modo de ecrã” e

Mover Enter Voltar depois no botão ENTER/OK.

3. Seleccione a opção pretendida carregando no botão ou . Carregue no botão ENTER/OK.

♦ 16:9: define a imagem para o modo 16:9. ♦ Zoom 16:9: aumenta ainda mais o tamanho da imagem do que 4:3. ♦ Zoom: aumenta o tamanho da imagem na vertical ♦ 4:3:define a imagem para o modo normal de 4:3

4. Carregue no botão EXIT para sair.

➣ Esta função encontra-se disponível no modo “Wide Automático”. ➣ Esta função não se encontra disponível nos modos PC, Componente ou HDMI. Português - 18 BN68-01313B-00Por-0817.indd 18 2007-08-17 3:24:41 NR Digital / Cor activa / DNIe / LED SmartLighting / Movie plus

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ENTER/OK para seleccionar “Imagem”.

2. Seleccione a opção pretendida carregando no botão ou e

depois carregue no botão ENTER/OK. Opções disponíveis: NR Digital, Cor activa, DNIe, LED SmartLighting, Movie plus.

3. Quando estiver satisfeito com a definição, carregue no botão

4. Carregue no botão EXIT para sair.

Imagem rMais Tamanho : Wide Automático Modo de ecrã : 16 : 9 NR Digital : Automático Cor activa : Lig. DNIe : Lig. LED SmartLighting : Lig. Movie plus : Lig. Reiniciar : OK Mover Enter Voltar NR Digital: Deslig./Baixa/Médio/Alto/Automático Se o sinal recebido pelo televisor for fraco, pode activar esta função para reduzir estática ou o efeito de fantasma que possa aparecer no ecrã. ➣ Esta função não está disponível no modo PC. Cor activa: Deslig./Lig. Se activar esta opção, as cores do céu e da relva ficam mais fortes e nítidas, tornando a imagem mais viva no ecrã. ➣ Esta função não está disponível no modo PC. ➣ Esta função não está disponível no modo “Filme” e “Standard”. DNIe: Deslig./Lig. Este televisor inclui a função DNIe que proporciona uma qualidade de imagem excelente. Se definir DNIe para Lig., pode ver a imagem no ecrã com a função DNIe activada. ➣ DNIeTM (Digital Natural Image engine) Esta função permite obter uma imagem com melhor definição graças à redução de ruído 3D, melhoramento de detalhes, de contrastes e de brancos. O novo algoritmo de compensação de imagem proporciona imagens mais claras, mais nítidas e com maior detalhe. Com a tecnologia DNIeTM os seus olhos adaptam-se a todos os sinais. ➣ Esta função não está disponível no modo PC. ➣ Esta função não está disponível no modo “Filme”. LED SmartLighting: Deslig./Lig. Controla a retro-ilumonação para maximizar a nitidez da imagem. ➣ Se “Demo função” estiver activado, esta não está disponível. Movie Plus: Deslig./Lig. O tom de pele parece mais natural e o texto mais nítido, mesmo nas cenas em movimento rápido. ➣ Utilize esta função quando estiver a ver filmes. ➣ Esta função não está disponível nos modos “Zoom 16:9”, “Zoom” e “Digitalização prec.”. ➣ Esta função não está disponível no modo PC. Fixar a imagem actual Carregue no botão STILL para tornar uma imagem em movimento fixa. Carregue novamente para cancelar. Português - 19 BN68-01313B-00Por-0817.indd 19 2007-08-17 3:24:41 Repor as predefinições de imagem É possível repor as predefinições de imagem.

1. Para seleccionar o efeito de imagem pretendido, siga as

instruções 1 a 3 na página 15 de “Alterar o padrão de imagem”.

2. Carregue no botão ou para seleccionar “Reiniciar” e depois

3. Carregue no botão ▲ ou ▼ para seleccionar “OK” ou “Cancelar”.

Carregue no botão ENTER/OK.

4. Carregue no botão EXIT para sair.

➣ “Reiniciar” aplica-se a cada modo de imagem.

Imagem rMais Tamanho : Wide Automático Modo de ecrã : 16 : 9 NR Digital : Automático Cor activa : Lig. DNIe : Lig. LED SmartLighting : Lig. Movie plus : Lig. Reiniciar : OK Mover Enter Voltar Ver a imagem na imagem (PIP) Pode ver uma imagem secundária na imagem principal de um programa de televisão ou de um vídeo. Desta forma, pode ver a imagem de um programa de televisão ou de um vídeo a partir de qualquer equipamento ligado enquanto vê a imagem principal.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Configurar” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “PIP” e depois no

3. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e

depois carregue no botão ENTER/OK.

4. Quando estiver satisfeito com a definição, carregue no botão

5. Carregue no botão EXIT para sair.

➣ Pode notar que a imagem que aparece na janela PIP se torna ligeiramente artificial quando utilizar o ecrã principal para ver um jogo ou karaoke.

IP: Lig./Deslig. Pode activar ou desactivar a função PIP. Imagem principal Imagem secundária Componente HDMI 1, 2, 3

Transmissões de TV analógica Ext.1, Ext.2

: Off Ajuste montagem:na parede Auto Volume Off Poupança energ :: Deslig. Internal Mute Off Nv.pr.HDMI : Baixa Reset Demo função : Deslig. PIP Actualizar SW Move Mover

: Off Fonte : TV Auto Volume Off Tamanho Internal Mute : Off Posição Reset Programa : P 1 Mover

Enter Return Enter Voltar Carregue repetidamente no botão PIP do telecomando para activar e desactivar a função “PIP”. ♦ Fonte: TV/Ext.1/Ext.2/AV Pode seleccionar uma fonte da imagem secundária. ♦ Tamanho (Size):

Pode seleccionar o tamanho da imagem secundária.

Se a imagem principal estiver em modo “PC” e “Componente”, a opção “Tamanho” não está disponível. ♦ Posição:

Pode seleccionar a posição da imagem secundária. ♦ Programa Só pode seleccionar um canal da imagem secundária quando a opção “Fonte” estiver definida para “TV”. Português - 20 BN68-01313B-00Por-0817.indd 20 2007-08-17 3:24:42 Funções de som

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ▲ ou ▼ para seleccionar “Som” e depois no botão ENTER/OK.

2. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e

depois carregue no botão ENTER/OK. Opções disponíveis: Modo, Equalizador, SRS TS XT, Volume auto., Sil. interno, Seleção do Som (em modo PIP), Reiniciar (Se o Modo Jogo estiver definido para Lig.)

3. Quando estiver satisfeito com a definição, carregue no botão

4. Carregue no botão EXIT para sair.

odo: Standard/Música/Filme/Discurso/Personalizar Pode seleccionar o tipo de efeitos sonoros especiais a utilizar, quando estiver a ver um determinado programa. ♦ Equalizador: Balance/100Hz/300Hz/1kHz/3kHz/10kHz O televisor tem várias definições que permitem controlar a qualidade do som.

RS TS XT: Deslig./Lig. TruSurround XT é uma tecnologia patenteada da SRS que permite reproduzir conteúdos 5.1 multi-canais apenas com duas colunas. A tecnologia TruSurround proporciona um excelente som surround virtual, através de qualquer sistema de reprodução com duas colunas, incluindo os altifalantes internos de televisores. É totalmente compatível com todos os formatos multi-canais. TruSurround XT, SRS e o símbolo são marcas comerciais da SRS Labs, Inc. A tecnologia TruSurround XT está incorporada sob licença da SRS Labs, Inc. olume auto.: Deslig./Lig. Cada estação emissora tem condições de sinal específicas e, por isso, não é fácil regular o volume sempre que muda de canal. Esta função permite regular automaticamente o volume do canal pretendido, baixando o som quando o sinal de modulação é alto ou aumentando o som quando o sinal de modulação é baixo. il. interno: Deslig./Lig. Se quiser ouvir som através de colunas separadas, cancele o amplificador interno.

Os botões - e MUTE não funcionam se o “Sil. interno” estiver definido para Lig.. Quando “Sil. interno” está definido para “Lig.”, os menus de Som excepto “Seleção do Som” (em modo PIP) não podem ser ajustados.

eleção do Som: Principal/Sub Se a função PIP estiver activada, pode ouvir o som da imagem secundária (PIP). − Principal: utiliza-se para ouvir o som da imagem principal. − Sub: utiliza-se para ouvir o som da imagem secundária. einiciar Se o “Modo Jogo” estiver definido para Lig., a função Reiniciar do menu Som é activada (Consulte da página 25). Se seleccionar a função Reiniciar depois de definir o equalizador, repõe as respectivas predefinições. AVISO DE MARCA COMERCIAL E LICENÇA DE ETIQUETA Fabricado sob licença da Dolby Laboratories. “Dolby” e o símbolo de duplo D são marcas comerciais da Dolby Laboratories. Português - 21 BN68-01313B-00Por-0817.indd 21 2007-08-17 3:24:43 Ligar auscultadores Se quiser ver um programa de televisão sem incomodar as pessoas que o rodeiam, pode ligar uns auscultadores ao televisor. ➣ Quando inserir a tomada dos auscultadores na porta correspondente, só pode utilizar “SRS TS XT”, “Volume auto.” e “Seleção do Som” (em modo PIP) no menu Som. ➣ O uso prolongado dos auscultadores com o volume muito alto pode provocar lesões auditivas. ➣ Se ligar os auscultadores ao sistema, não ouve o som dos altifalantes. ➣ O volume dos auscultadores e o do televisor regulam-se de forma diferente. Painel lateral do televisor Seleccionar o modo de som Pode definir o modo de som carregando no botão “DUAL”. Quando carrega neste botão, o modo de som actual aparece no ecrã. Estéreo A2 NICAM Estéreo

Tipo de áudio DUAL 1/2 Predefinição Mono Estéreo Dual Mono Estéreo MONO

Mudança automática Dual MONO ↔ DUAL 1 DUAL 2 DUAL 1 Mudança automática Também pode definir estas opções carregando no botão DUAL do telecomando. DUAL 1 Se o sinal estéreo for fraco e ocorrer uma mudança automática, mude para Mono. Esta função só está activa com o sinal de som estéreo. Está desactivada com o sinal de som mono. Acertar e ver a hora actual Pode acertar o relógio do televisor para que apareça a hora actual quando carregar no botão INFO. Também tem de acertar a hora se quiser utilizar os temporizadores Ligar/Desligar automático.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Configurar” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Tempo” e depois no

3. Carregue no botão ENTER/OK para seleccionar “Ajuste o

Relógio”. Para... Carregue no... Ir para “Mês”, “Data”, “Ano”, “Hora” ou “Minuto” botão ou Acertar a “Mês”, “Data”, “Ano”, “Hora” ou “Minuto” botão ou Confirmar a definição. Botão ENTER/OK.

Enter Voltar Ajuste o Relógio Mês

5. Carregue no botão EXIT para sair.

➣ Se desligar o cabo de alimentação, tem de acertar novamente o relógio. ➣ Também pode acertar o Ano, Mês, Data, Hora e Minuto carregando nos botões numéricos do telecomando. Português - 22 BN68-01313B-00Por-0817.indd 22 2007-08-17 3:24:44 Programar o temporizador Pode seleccionar um intervalo de tempo entre 30 e 180 minutos, após o qual o televisor muda automaticamente para o modo de espera.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Configurar” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Tempo” e depois

3. Carregue no botão ou para seleccionar “Temporizador” e

depois no botão ENTER/OK.

4. Carregue várias vezes no botão ou até aparecer o tempo

pretendido (Deslig., 30, 60, 90, 120, 150, 180). Carregue no botão ENTER/OK.

5. Carregue no botão EXIT para sair.

➣ Quando o temporizador chegar a 0, o televisor passa automaticamente para o modo de espera.

Enter Voltar Ligar e desligar o televisor automaticamente

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Configurar” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Tempo” e depois

3. Carregue no botão ou para seleccionar “Temporizador

1”, “Temporizador 2” ou “Temporizador 3” e depois no botão ENTER/OK. Primeiro, tem de acertar o relógio.

4. Carregue no botão ◄ ou ► para seleccionar a opção

pretendida abaixo. Carregue no botão ▲ ou ▼ para seleccionar a definição pretendida. igar à hora definida: Seleccione as horas, os minutos e “Sim”/”Não”. (Para activar o temporizador com a definição pretendida, seleccione “Sim”.)

esligar à hora definida: Seleccione as horas, os minutos e “Sim”/”Não”. (Para activar o temporizador com a definição pretendida, seleccione “Sim”.)

epetir: Seleccione “Uma vez”, “Todos os dias”, “Seg ~ Sex”, “Seg ~ Sáb” ou “Sáb ~ Dom”. ♦ Volume: Seleccione o nível de volume pretendido. ode acertar directamente as horas, os minutos e o canal carregando nos botões numéricos do telecomando. esligar automaticamente Quando definir o temporizador para “Ligar” à hora definida, o televisor desliga-se eventualmente se não carregar em nenhum comando no período de 3 horas após o temporizador ter ligado o televisor. Esta função só está disponível no modo “Ligar” à hora definida do temporizador e permite evitar sobreaquecimentos, que podem ocorrer se o televisor permanecer ligado durante muito tempo. Português - 23 BN68-01313B-00Por-0817.indd 23 2007-08-17 4:14:04 Seleccionar o idioma Quando utilizar o aparelho pela primeira vez, tem de seleccionar o idioma dos menus e indicações mostrados no ecrã.

1. Carregue no botão MENU para aceder ao menu no ecrã.

Carregue no botão ou para seleccionar “Configurar” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Idioma” e depois

3. Seleccione um determinado idioma carregando várias vezes no

botão ou . Carregue no botão ENTER/OK.

4. Carregue no botão EXIT para sair.

Enter Voltar Mode : Custom Configurar Equalizer PlugTS & Play SRS : Off Idioma ::English Auto Volume Off Tempo Português Internal Mute Off Modo Jogo ::Deslig Reset Ecrã azul : Deslig Čeština Melodia : Deslig Srpski Hrvatski PC Home Theater : Deslig Efeito de luz : Modo visual. lig Move Enter Return sMais Mover Enter Voltar Actualização do Software A Samsung pode oferecer futuramente actualizações do firmware do televisor. Contacte o centro de atendimento da Samsung para receber informações sobre como transferir actualizações e utilizar uma unidade USB. As actualizações só serão possíveis ligando uma unidade USB à porta USB que se encontra na parte lateral do televisor. Painel lateral do televisor Unidade USB

1. Insira uma unidade USB contendo a actualização de firmware

na porta WISELINK na parte lateral do televisor.

2. Carregue no botão MENU para este aparecer.

Carregue nos botões ▲ ou ▼ para seleccionar "Configurar", depois carregue no botão ENTER/OK.

3. Carregue nos botões ▲ ou ▼ para seleccionar "Actualizar

SW", depois carregue no botão ENTER/OK.

4. Carregue no botão ENTER/OK.

É apresentada a mensagem “Procurando USB… Pode demorar até 30 segundos.”. Tenha cuidado para não desligar a corrente nem retirar a unidade USB enquanto estão a ser aplicadas actualizações. O televisor desliga-se e liga-se automaticamente depois de concluída a actualização de firmware. Verifique a versão de firmware depois de concluídas as actualizações. Configurar Mais Ajuste montagem na parede Poupança energ. : Deslig. Nv.pr.HDMI : Baixa Demo função : Deslig. PIP Actualizar SW Mover

Enter Voltar Actualizar SW Procurando USB… Pode demorar até 30 segundos. Português - 24 BN68-01313B-00Por-0817.indd 24 2007-08-17 3:24:45 Modo Jogo / Ecrã azul / Melodia / Efeito de luz /Poupança energ. / Nv.pr.HDMI/ Demo função

Carregue no botão MENU para aceder ao menu. Carregue no botão ▲ ou ▼ para seleccionar “Configurar” e depois no botão ENTER/OK.

2. Seleccione a opção pretendida carregando no botão ▲ ou ▼e

depois carregue no botão ENTER/OK . Opções disponíveis:Modo Jogo, Ecrã azul, Melodia, Efeito de luz, Poupança energ., Nv.pr.HDMI, Demo função.

3. Quando estiver satisfeito com a definição, carregue no botão

4. Carregue no botão EXIT para sair.

♦ Modo Jogo: Deslig./Lig. Se utilizar uma consola como a PlayStationTM ou a XboxTM, pode divertir-se com jogos mais realistas se seleccionar o menu de jogos. Para desligar a consola de jogos e ligar outro dispositivo externo. Cancele o Modo Jogo no menu Configurar Move Enter Return Se aceder ao menu TV no Modo Jogo, o ecrã treme Mover Enter Voltar ligeiramente. O “Modo Jogo” não está disponível no modo TV. Se o Modo Jogo estiver definido para Lig.:

• Modo Imagem muda para “Standard” e Modo Som muda automaticamente para “Personalizar”. O utilizador não pode mudar destes modos para outros .

Modo no menu Som é desactivado. Regule o som utilizando o equalizador.

função Reiniciar do menu Som é activada. Se seleccionar a função Reiniciar depois de definir o equalizador, repõe as respectivas predefinições. ♦ Ecrã azul: Deslig./Lig. Se o televisor não estiver a receber sinal ou se o sinal for muito fraco, um ecrã azul substitui automaticamente o fundo da imagem com ruído. Se quiser continuar a ver a imagem de má qualidade, tem de definir o Ecrã azul para Deslig.. ♦ Melodia: Deslig./Baixa/Médio/Alto Pode regular a melodia que toca quando liga/desliga o televisor. ♦ Efeito de luz: Deslig./Modo Standby lig/Modo visual. lig/Lig. De acordo com a situação, pode ligar/desligar o LED na frente do televisor. Faça-o para poupar energia ou quando o LED lhe perturbar a visão. − Deslig.: O LED não acende. odo Standby lig: Liga o LED no modo de espera. odo visual. lig: Liga o LED enquanto vê televisão. − Lig.: O LED acende-se depois de desligar o televisor. Coloque “Efeito da luz” em Deslig. para reduzir o consumo de energia.

oupança energ.: Deslig./Baixa/Médio/Alto /Automático Esta função regula a luminosidade do ecrã consoante as condições de iluminação. − Deslig.: Desactiva o modo Poupança energ. − Baixa: Funciona no modo standard independentemente das condições de iluminação. − Médio: Acede ao modo de poupança média de energia independentemente das condições de iluminação. − Alto: Acede ao modo de poupança máxima de energia independentemente das condições de iluminação. ♦ Nv.pr.HDMI: Normal/Baixa Pode seleccionar directamente o nível de preto no ecrã para ajustar a intensidade do ecrã. Esta função só está activa quando ligar a entrada externa a HDMI (sinais RGB) ♦ Demo função: Deslig./Lig. “Demo função” permite-lhe constatar uma melhoria da qualidade de ecrã da função “LED SmartLighting” relativamente à qualidade da imagem original. Aparece o ecrã Demo para a função “LED SmartLighting”. A imagem à direita mostra o ecrã anterior à activação da função LED. A imagem à esquerda mostra o ecrã posterior à activação da função LED. Português - 25 BN68-01313B-00Por-0817.indd 25 2007-08-17 3:24:46 Seleccionar a fonte Pode fazer uma selecção das fontes externas ligadas às tomadas de entrada do televisor.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ▲ ou ▼ para seleccionar “Entrada” e depois no botão ENTER/OK.

2. Carregue novamente no botão ENTER/OK para seleccionar

“Lista de fontes”. ➣ Se não estiver ligado nenhum dispositivo externo ao televisor, só as opções “TV”, “Ext.1” , “Ext.2” e ”DTV” estão activadas na “Lista de fontes”. As opções “AV”, “S-Vídeo”, “Componente”, “PC”, “HDMI1”, “HDMI2”, e ”HDMI3” só são activadas se ligar os dispositivos correspondentes ao televisor.

3. Seleccione o dispositivo pretendido carregando no botão

ou . Carregue no botão ENTER/OK.

Off Ext.1 : ---Auto Volume Off Ext.2 :: ---Internal Mute Off : ---S-Vídeo : ---Reset Componente : ---PC : ---HDMI1 : ---HDMI2 : ---HDMI3 : ---Move Enter Return DTV : ---Mover Enter Voltar Carregue no botão SOURCE do telecomando para alternar entre todas as fontes disponíveis. É possível seleccionar o modo TV carregando no botão TV/DTV, nos botões numéricos (0 a 9) e no botão P / do telecomando. Mas não pode seleccioná-lo com o botão SOURCE. Editar os nomes das fontes de entrada Identifique o dispositivo ligado às tomadas de entrada para que a selecção de fontes de entrada se torne mais fácil.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ▲ ou ▼ para seleccionar “Entrada” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Editar nome” e

depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar o dispositivo cujo

nome quer editar. Carregue no botão ENTER/OK.

4. Carregue no botão ou para seleccionar o dispositivo

pretendido. Carregue no botão ENTER/OK.

5. Carregue no botão EXIT para sair.

➣ Se tiver ligado um PC com uma resolução de 1920 x 1080 a 60Hz à porta HDMI IN 2, deve definir o modo “HDMI2” para “PC” em “Editar nome” do modo “Entrada”.

Off Ext.2 : ---- VCR Auto Volume Off :: ---DVD Internal Mute Off S-Vídeo : ---D-VHS Componente : ---Reset STB Cabo : ---HD HDMI1 : ---- STB Satélite STB HDMI2 : ---HDMI3 : ---- q Move Enter Return Mover Enter Voltar Português - 26 BN68-01313B-00Por-0817.indd 26 2007-08-17 3:24:47 Pré-visualizar o sistema do menu DTV A empresa não garante o funcionamento normal do menu DTV em países que não os especificados (França, Alemanha, Italia, Holanda, Espanha, Suíça, Reino Unido, Áustria), porque só as normas destes países são suportadas. Além disso, se o país da transmissão for diferente do país seleccionado pelo utilizador actual, a cadeia de texto mostrado na faixa do canal, em Info, Guia, Gestor canais, etc. pode não aparecer correctamente. Disponível no modo DTV. Seleccione o modo DTV com o botão TV/DTV do telecomando. Para saber como navegar no sistema de menu no ecrã e ajustar as diversas definições disponíveis, consulte o seguinte diagrama. Carregue no botão MENU para aceder ao menu. Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK. Guia Guia act. e posterior Guia completo Lista planeada Guia predef. Canal País Memor. auto. Memor. manual Editar canais favoritos Lista canais Configurar Transparência de menu Alterar PIN Bloqueio para crianças Legenda Modo de legendas Formato de áudio Texto digital Fuso horário Sistema Idioma Idioma de áudio Idioma das legendas Idioma do teletexto Preferência

: Off Canal Auto Volume : Off Internal Mute : Off Configurar Reset Idioma Move Mover Mover Mover Alto, Médio, Baixa, Opaco Deslig., Lig. Normal, Surdos PCM/Dolby Digital Desactivar, Activar Informações sobre prod. Informações sobre o sinal Actualização do software Interface comum Reiniciar Idioma principal Idioma secundário Idioma principal das legendas Idioma secundário das legendas Idioma principal do teletexto Idioma secundário do teletexto Saída Enter Return Enter Saída Canal País : Reino Unido Memor. auto Memor. manual Editar canais favoritos Lista canais Move All, Favoritos, Predefinição Return Enter Mode : Custom Guia Equalizer Guia act.XT e posterior SRS TS : Off Guia Auto completo Volume : Off Lista planeada Internal Mute : Off Guia : Guia completo Resetpredef Move Act./Post. Guia completo Enter

Enter Return Enter Saída Configurar Transparência de menu : Médio Alterar PIN Bloqueio para crianças Legenda : Lig. Modo de legendas : Normal Move Mover

Return Enter Saída Idioma Idioma de áudio Idioma das legendas Idioma do teletexto Preferência Move Mover Enter Return Enter Saída As opções secundárias do Menu CI podem variar consoante o modelo do CAM. Português - 27 BN68-01313B-00Por-0817.indd 27 2007-08-17 3:24:49 Actualizar automaticamente a lista de canais Pode actualizar a lista de canais quando a estação emissora Canal adicionar novos serviços ou se levar o televisor para um novo País : Reino Unido Memor. auto local. Memor. manual

1. Carregue no botão MENU para aceder ao menu.

Editar canais favoritos Carregue no botão ou para seleccionar “Menu digital” e Lista canais depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Canal” e depois no

botão ENTER/OK. Mover Enter Voltar

3. Carregue novamente no botão ENTER/OK para seleccionar

Mode : Custom Memor. auto “País”. Equalizer

4. Seleccione o país adequado carregando no botão ▲ ou ▼.

Auto Volume Off A Procurar Procurar: serviços digitais… Internal Mute : Off Carregue no botão ENTER/OK para confirmar a escolha. 35% Reset ➣ Mesmo apesar de ter mudado a definição do país neste Serviços encontrad: 24 Canal: 38 menu, a definição do país para Analog TV (TV Analógica) Parar não é alterada. (Consulte a página 10) Move Enter Return

5. Carregue novamente no botão ou para seleccionar

Voltar “Memor. auto.”. Carregue no botão ENTER/OK. ➣ Quando terminar, aparece o número de serviços encontrados. ➣ A lista de canais favoritos existentes não é apagada durante a actualização da lista de canais. ➣ Para interromper a procura antes de terminar, carregue no botão ENTER/OK com a opção “PARAR” seleccionada.

6. Carregue no botão EXIT para sair.

➣ Se o sinal for fraco, aparece a mensagem “Nenhum serviço encontrado! Verifique a ligação da antena”. Actualizar manualmente a lista de canais Pode especificar o canal para obter uma procura rápida de Memor. manual canais.

1. Carregue no botão MENU para aceder ao menu.

Canal Frequência Largura banda Carregue no botão ou para seleccionar “Menu digital” e KHz 8 MHz

depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Canal” e depois

no botão ENTER/OK. Busca

3. Carregue no botão ou para seleccionar “Memor. manual”

Ajustar Voltar e depois no botão ENTER/OK.

4. Carregue nos botões ▲ ou ▼ para seleccionar a opção necessária, depois carregue no botão

ENTER/OK. ➣ • Canal: no Reino Unido, aparecem sequencialmente os canais “5” a “69”. (dependendo do país)

• Frequência: aparece a frequência disponível no grupo Canal.
• Largura banda: as larguras de banda disponíveis são 7 e 8 MHz. ➣ Carregue no botão vermelho para iniciar a procura de serviços digitais. Quando terminar, os canais são actualizados na lista de canais.

5. Quando terminar, aparece o número de serviços encontrados.

6. Carregue no botão EXIT para sair.

Português - 28 BN68-01313B-00Por-0817.indd 28 2007-08-17 3:24:49 Editar os seus canais favoritos Pode editar os seus canais favoritos com os quatro botões coloridos.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Canal” e depois

3. Carregue no botão ou para seleccionar “Editar canais

favoritos” e depois no botão ENTER/OK.

4. Carregue no botão vermelho para ver todos os canais

actualmente memorizados.

5. Carregue no botão ou para seleccionar o canal pretendido.

Carregue no botão ENTER/OK. ➣ Aparece o ícone “” junto do canal seleccionado e esse canal é adicionado à lista de canais favoritos. ➣ Para anular, carregue novamente no botão ENTER/OK. Selec. Todos: selecciona todos os canais actualmente visualizados. Selec. Nenhum: desmarca todos os canais seleccionados. Pré-vis.: mostra o(s) canal(is) actualmente seleccionado(s). ➣ Concluiu as definições dos canais favoritos.

6. Carregue no botão EXIT para sair.

Adicionar Pode utilizar esta função depois de seleccionar um ou mais canais favoritos.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Canal” e depois

3. Carregue no botão ou para seleccionar “Editar canais

favoritos” e depois no botão ENTER/OK.

4. No menu “Editar canais favoritos”, carregue no botão vermelho.

Para adicionar mais canais, consulte o passo 5 da descrição anterior.

5. Se quiser verificar o canal que vai ser memorizado, carregue no

botão RETURN Carregue no botão EXIT para sair. ➣ Para adicionar todos os canais à lista de canais favoritos, carregue no botão vermelho. Para remover todos os canais, carregue no botão verde. Pré-vis.: mostra o(s) canal(is) actualmente seleccionado(s). Carregue no botão CH LIST para aceder ao gestor de canais favoritos. Editar canais favoritos (Nenhum canal) Move Enter Adic. canais Return Voltar Editar canais favoritos

Enter Selec. Nenhum Seleccion Return Pré-vis Voltar Português - 29 BN68-01313B-00Por-0817.indd 29 2007-08-17 3:24:51 Renumerar (dependendo do país)

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Canal” e depois

3. Carregue no botão ou para seleccionar “Editar canais

favoritos” e depois no botão ENTER/OK.

4. Seleccione o canal pretendido com o botão ou .

5. Carregue no botão verde.

➣ O espaço onde introduzir o número está em branco.

6. Introduza o novo número de canal. Carregue em ENTER/OK

para memorizar ou RETURN para cancelar. ➣ Carregue no botão ◄ para apagar um dígito introduzido. ➣ Se introduzir um número já atribuído a outro canal, este número é atribuído ao canal seleccionado e o número anteriormente atribuído ao canal seleccionado é atribuído ao outro canal. Ou seja, os dois números trocam de posição. ➣ Os canais favoritos são automaticamente ordenados por ordem ascendente dos números de canais.

7. Carregue no botão EXIT para sair.

Editar canais favoritos

Move Edição Enter Return Voltar Confirmar Editar canais favoritos Pré-vis.

1. No menu “Editar canais favoritos”, seleccione o canal que

pretende pré-visualizar carregando no botão ou .

2. Carregue no botão amarelo.

➣ O canal seleccionado aparece no ecrã.

1. No menu “Editar canais favoritos”, seleccione o canal que

pretende apagar da lista de canais favoritos carregando no botão ou .

2. Carregue no botão azul.

➣ O canal seleccionado e o respectivo número são apagados. ➣ Para voltar a adicionar um canal apagado à lista de canais favoritos, consulte “Adicionar” na página 29.

Move Adicionar Mover Enter Renumerar Return Apagar Pré-vis Voltar Português - 30 BN68-01313B-00Por-0817.indd 30 2007-08-17 3:24:51 Seleccionar a lista de canais Pode excluir canais à escolha entre os canais que encontrar. Lista canais Quando fizer uma procura nos canais memorizados, os que Todos os canais Test Card M' v2.0 1/2 tiver optado por ignorar não aparecem no ecrã. Todos os 23 bid-up.tv 60 Television X 1 Test Card M' 25 TCM 70 BBC Radio 1 3 Vida003b canais que não excluiu aparecem durante a procura. 26 UKTV Style 72 BBC Radio 2 4 Vida004b 27 Discovery 73 BBC Radio 3 5 vida005b

1. Carregue no botão MENU para aceder ao menu.

28 DiscoveryH&L 74 BBC Radio 4 6 vida006b 15 Cartoon Nwk 84 heat 15 Ch 15 Carregue no botão ou para seleccionar “Menu digital” e 33 Boomerang 91 MOJO 16 QVC 55 Ttext Holidays 800 ARD-MHP-Data 17 UKTV Gold depois no botão ENTER/OK. 6 Mais Página anterior Página seg Favoritos

2. Carregue no botão ou para seleccionar “Canal” e depois

Mover Ver Voltar no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Lista canais”.

Carregue no botão ENTER/OK.

4. Carregue no botão ou para seleccionar “All”, “Favoritos” ou

“Predefinição”. Para ver essa lista, basta Carregue no botão ENTER/OK. carregar no botão CH LIST.

5. Carregue no botão amarelo para alternar entre os seus canais

favoritos e todos os canais. ➣ Os seus canais favoritos só aparecem se os tiver definido previamente na secção “Editar os seus canais favoritos” (consulte as páginas 29).

6. Carregue no botão vermelho ou verde para aceder à página anterior ou seguinte da lista de canais.

7. Carregue no botão ou para seleccionar um canal que pretende sintonizar.

Carregue no botão ENTER/OK. ➣ O número e o nome do canal, bem como um ícone, aparecem no canto superior esquerdo quando mudar de canal. O número e o nome do canal aparecem no ecrã se o canal fizer parte de todos os canais e o ícone aparece se o canal for um dos canais favoritos.

8. Carregue no botão azul para alternar entre a TV, Rádio, Dados/Outro e Todos..

9. Carregue no CH LIST para sair da lista de canais.

Ver informações sobre programas Quando estiver a ver um programa, podem aparecer informações adicionais sobre esse programa.

1. Enquanto estiver a ver um programa, carregue no botão INFO.

➣ Aparecem as informações sobre o programa.

2. Para sair da faixa informativa, carregue no botão INFO.

➣ Aparecem as seguintes informações: − Classificação do bloqueio − Tipo de vídeo: SD, HD, Rádio − Tipo de áudio: Mono, Estéreo, Dual, Dolby Digital − Existência de teletexto ou legendas DVB − Idioma de áudio 14:30 Sáb1 Set Todos os canais A 1 AFDO,16:9 14:30~14:33 AFDO 16:9 Sem bloqueio Contains video with AFD O; coded frame is 16:9 Estéreo Legenda Inglês Move Enter Return Saída Português - 31 BN68-01313B-00Por-0817.indd 31 2007-08-17 3:24:52 Ver as informações do EPG (guia de programação electrónico) As informações do EPG (guia de programação electrónico) são fornecidas pelas estações emissoras. Pode haver entradas de programas em branco ou desactualizadas em consequência da transmissão de informações num determinado canal. O ecrã é actualizado de forma dinâmica à medida que ficam disponíveis novas informações. Guia act. e posterior Mostra informações sobre o programa actual e o posterior em relação aos seis canais indicados na coluna do lado esquerdo. Guia completo Mostra informações sobre os programas de hora a hora. Aparecem informações sobre duas horas de programação que pode percorrer para a frente ou para trás no tempo.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ENTER/OK para seleccionar “Guia”.

3. Carregue no botão ou para seleccionar “Guia act. e

posterior” ou “Guia completo”. Carregue no botão ENTER/OK. ➣ Também pode aceder ao menu Guia carregando no botão GUIDE.

Em seguida... Ver um programa da lista do EPG

• Seleccione um programa carregando no botão , , ou .

Carregue no botão ENTER/OK. Se seleccionar o programa seguinte, fica planeado com o ícone de relógio visível. Se carregar novamente no botão ENTER/OK, cancela o planeamento e o ícone de relógio desaparece do ecrã. Para mais informações sobre o planeamento de programas, consulte a página seguinte. Ver informações sobre programas

• Seleccione um programa carregando no botão , , ou .
• Carregue no botão INFO com o programa pretendido seleccionado. Alternar entre “Guia act. e posterior” e “Guia completo”

• Carregue várias vezes no botão vermelho. Aceder às listas “Favoritos” e “Todos os canais”

• Carregue várias vezes no botão verde. Recuar rapidamente (24 horas).

• Carregue várias vezes no botão amarelo. Avançar rapidamente (24 horas).

• Carregue várias vezes no botão azul. Sair do guia

• Carregue no botão EXIT. O título do programa aparece na parte superior central do ecrã. Carregue no botão INFO para obter informações detalhadas. Nas informações detalhadas estão incluídos o número do canal, o tempo de execução, a barra de estado, o nível do bloqueio para crianças, as informações sobre a qualidade do vídeo (HD/SD), os modos de som, as legendas ou o teletexto, os idiomas das legendas ou do teletexto, bem como um breve resumo do programa seleccionado. “...” aparece no ecrã se o resumo for extenso. Aparecem seis canais. Para percorrer os canais, vá para um canal com o botão ou . Para ver página a página, utilize o botão P ou . Português - 32 BN68-01313B-00Por-0817.indd 32 2007-08-17 3:24:52 Utilizar a lista de visualização planeada Se criar uma lista de visualização planeada de programas aos quais pretende assistir, o televisor muda automaticamente para o canal do programa planeado à hora planeada mesmo se estiver a ver outro programa.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ENTER/OK para seleccionar “Guia”.

3. Carregue no botão ou para seleccionar “Lista planeada” e

depois no botão ENTER/OK.

4. Carregue no botão vermelho. O televisor muda para o canal do

5. Carregue no botão ENTER/OK para seleccionar uma opção e

ajuste com o botão ou . ➣ Também pode acertar as horas e os minutos carregando nos botões numéricos do telecomando. Canal: especifique o canal. Tempo: especifique a hora. Data: especifique o ano, mês e dia. Frequência: especifique a frequência. (“Uma vez”, “Diária” ou “Semanal”)

6. Depois de definir o planeamento, carregue no botão vermelho.

7. Carregue no botão EXIT para sair.

➣ Salvar: guarde o planeamento ajustado. Cancelar: cancele o planeamento ajustado. Adic. Programa: adicione um novo planeamento. Edição: reajuste o planeamento seleccionado. Apagar: apague o planeamento seleccionado. Lista planeada (Nenhum programa) Adic. Programa Voltar Lista planeada terça-feira 22 Abr 15:30 ~ 16:00 Uma vez 801 RaiTre Adic. Programa Edição Mover Voltar Apagar Lista planeada Canal Tempo Data Frequência 802 RaiUno 15 : 20 A-- : -Ter 22 Abr 2007 Uma vez Salvar Ajustar Cancelar Mover Voltar Especificar o guia predefinido Pode predefinir o estilo do guia.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ENTER/OK para seleccionar “Guia”.

3. Carregue no botão ou para seleccionar “Guia predef.” e

depois no botão ENTER/OK.

4. Seleccione “Act./Post.” ou “Guia completo” com o botão ou

e carregue no botão ENTER/OK.

5. Carregue no botão EXIT para sair.

Guia Guia act. e posterior Guia completo Lista planeada Guia predef : Act./Post. Guia completo Move Mover Enter Return Enter Voltar Para seleccionar estas opções, basta carregar no botão GUIDE do telecomando. Português - 33 BN68-01313B-00Por-0817.indd 33 2007-08-17 3:24:53 Ver todos os canais e os canais favoritos No menu do EPG, pode ver todos os canais ou os canais favoritos.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e Guia act. e posterior 13:28 Qua 16Fev depois no botão ENTER/OK. 27 Discovery Extreme Machines: Armoured Cars

2. Carregue no botão ENTER/OK para seleccionar “Guia”.

3. Seleccione o guia pretendido (“Guia act. e posterior” ou “Guia

Agora Seguinte completo”) carregando no botão ou .

4. Carregue no botão ENTER/OK.

5. Carregue no botão verde. As listas de todos os canais e dos

canais favoritos são alternadas. Ver Guia completo Favoritos Saída

6. Seleccione um programa carregando no botão , , ou .

7. Carregue no botão INFO para ver informações sobre o

programa seleccionado.

8. Se não tiver configurado a lista Editar canais favoritos:

Guia completo 13:28 Qua 16Fev 27 Discovery Aparece a mensagem “A lista de favoritos está vazia. Quer Extreme Machines: Armoured Cars escolher os seus favoritos agora?”. Seleccione “Sim”. Hoje 13:00 14:00 Aparece o menu “Editar canais favoritos”. Se seleccionar “Não”, todos os canais permanecem inalterados. Para editar os canais favoritos, consulte a página 29 e obtenha mais informações. Ver Act./Post Favoritos -24 horas +24 horas Saída

9. Carregue no botão EXIT para sair.

➣ “Todos os canais” corresponde à lista dos canais que foram encontrados durante a actualização da lista de canais. Todos os canais aparecem no modo Todos os canais. ➣ “Favoritos” (canais favoritos) corresponde à lista dos canais que foi definida no menu “Editar canais favoritos” (consulte a página 29). INFO INFO A lista de favoritos está vazia. Quer escolher os seus favoritos agora?? Sim Não Ajustar a transparência de menu Pode definir a transparência do menu. Configurar

1. Carregue no botão MENU para aceder ao menu.

Transparência de menu : Medium Alto Alterar PIN Carregue no botão ou para seleccionar “Menu digital” e Médio Bloqueio para crianças Baixa depois no botão ENTER/OK. Legenda : On Opaco

2. Carregue no botão ou para seleccionar “Configurar” e

Modo de legendas : Normal depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Transparência de

menu” e depois no botão ENTER/OK. Mover Enter Voltar

4. Seleccione a opção pretendida (“Alto”, “Médio”, “Baixa” ou

“Opaco”) carregando no botão ou e carregue no botão ENTER/OK para alterar a definição.

5. Carregue no botão EXIT para sair.

Português - 34 BN68-01313B-00Por-0817.indd 34 2007-08-17 3:24:54 Configurar o bloqueio para crianças Esta função permite evitar que utilizadores não autorizados como, por exemplo, crianças, assistam a programas inadequados, através de um código PIN (número de identificação pessoal) de 4 dígitos definido pelo utilizador. O menu no ecrã indica como atribuir um código PIN (se necessário, pode alterá-lo posteriormente).

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Configurar” e

depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Bloqueio para

crianças” e depois no botão ENTER/OK.

4. Aparece “Introduzir PIN”.

5. Introduza o seu actual código PIN de 4 dígitos com os botões

numéricos (0 a 9). ➣ O código PIN predefinido para um novo televisor é 0000. ➣ Se introduzir um código PIN inválido, aparece a mensagem “Código PIN inválido. Tente novamente.”.

6. Carregue no botão ENTER/OK.

7. Carregue no botão ou para seleccionar a classificação

etária que pretende bloquear. Carregue no botão ENTER/OK. Configurar Transparência de menu : Médio Alterar PIN Bloqueio para crianças Legenda : Lig. Modo de legendas : Normal

Move Enter Return Mover Enter Voltar Bloqueio para crianças Introduzir PIN Introduzir PIN Voltar Bloqueio para crianças Classificação do bloqueio: Sem bloqueio Block

Alterar PIN Carregue no botão MENU para aceder ao menu. Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Configurar” e

depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Alterar PIN” e

depois no botão ENTER/OK. ➣ Aparece “Introduzir PIN”

4. Introduza o seu actual código PIN de 4 dígitos com os botões

numéricos (0 a 9). ➣ Aparece “Introduzir novo PIN”.

5. Introduza o seu novo código PIN com os botões numéricos

(0 a 9). ➣ Aparece “Confirmar novo PIN”.

6. Reintroduza o seu novo código PIN para confirmação com os

botões numéricos (0 a 9). ➣ Aparece a mensagem O código PIN foi alterado com êxito.

7. Carregue no botão ENTER/OK.

8. Carregue no botão EXIT para sair.

➣ Se se esquecer do código PIN, carregue nos botões do telecomando pela ordem seguinte para repor o PIN a 0-0-0-0: POWER (Deslig.), MUTE, 8 , 2, 4, POWER (Lig.). Move Enter Return Mover Enter Voltar Configurar Transparência de menu : Médio Alterar PIN Bloqueio para crianças Legenda : Lig. Modo de legendas : Normal

Move Enter Return Mover Enter Voltar Alterar PIN Confirmar novo PIN O código PIN foi alterado com êxito.

Introduzir PIN Voltar Português - 35 BN68-01313B-00Por-0817.indd 35 2007-08-17 3:24:55 Definir as legendas Pode activar e desactivar as legendas.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Configurar” e

depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Legenda” e

depois no botão ENTER/OK.

4. Seleccione “Lig.” carregando no botão ou .

Carregue no botão ENTER/OK.

5. Carregue no botão EXIT para sair.

Configurar Transparência de menu : Médio Alterar PIN Bloqueio para crianças Legenda : Deslig. Lig Modo de legendas : Normal Lig. Move Enter Return Mover Enter Voltar Definir o modo de legendas Utilize este menu para definir o modo de legendas. A opção Configurar “Normal” do menu corresponde às legendas básicas e Transparência de menu : Médio Alterar PIN “Surdos” às legendas para uma pessoa com deficiências Bloqueio para crianças auditivas. Legenda : Lig. Modo de legendas : Normal Normal

1. Carregue no botão MENU para aceder ao menu.

Surdos Carregue no botão ou para seleccionar “Menu digital” e Move Enter Return depois no botão ENTER/OK..

2. Carregue no botão ou para seleccionar “Configurar” e

Mover Enter Voltar depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Modo de legendas” e depois no botão ENTER/OK.

4. Carregue no botão ou para seleccionar “Normal” ou “Surdos”. Carregue no botão ENTER/OK.

5. Carregue no botão EXIT para sair.

➣ Se o programa que estiver a ver não suportar a função “Surdos”, o modo “Normal” é automaticamente activado mesmo que o modo “Surdos” esteja seleccionado. Seleccionar o formato de áudio Só pode ouvir o som Dolby Digital pelo receptor de áudio Configurar ligado através de um cabo óptico. Só pode ouvir o som PCM Formato de áudio: PCM através do altifalante principal. Texto digital : Activar Se o som for emitido tanto pelo altifalante principal como pelo Fuso horário receptor de áudio, pode ouvir-se um eco devido à diferença Sistema na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Sil. interno Move Enter Return (Internal Mute). Mover Enter Voltar

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Configurar” e depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Formato de áudio” e depois no botão ENTER/OK.

4. Carregue no botão ou para seleccionar “PCM” ou “Dolby Digital”.

Carregue no botão ENTER/OK.

5. Carregue no botão EXIT para sair.

➣ O formato de áudio aparece consoante o sinal de transmissão. O som Dolby Digital só está disponível se o televisor estiver ligado a uma coluna externa através de um cabo óptico. Português - 36 BN68-01313B-00Por-0817.indd 36 2007-08-17 3:24:55 Seleccionar o texto digital (Reino Unido apenas) Se o programa for transmitido com texto digital, esta função é Configurar activada. Formato de áudio: PCM

1. Carregue no botão MENU para aceder ao menu.

Texto digital: Enable Desactivar Carregue no botão ou para seleccionar “Menu digital” e Fuso horário Activar depois no botão ENTER/OK. Sistema

2. Carregue no botão ou para seleccionar “Configurar” e

depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Texto digital” e

Mover Enter Voltar depois no botão ENTER/OK.

4. Carregue no botão ou para seleccionar “Desactivar” ou “Activar”.

Carregue no botão ENTER/OK.

5. Carregue no botão EXIT para sair.

➣ MHEG (Multimedia and Hypermedia Information Coding Experts Group): norma internacional de sistemas de codificação de dados utilizados em multimédia e hipermédia. Funciona a um nível mais elevado do que o sistema MPEG, incluindo hipermédia de ligação de dados tais como imagens fixas, serviço de caracteres, animação, gráficos e ficheiros de vídeo, bem como dados multimédia. MHEG é uma tecnologia de interacção com o utilizador em tempo de execução e está a ser aplicada a diversos campos, incluindo VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleeducação, teleconferência, bibliotecas digitais e jogos em rede. Seleccionar o fuso horário (Apenas Espanha) Seleccione o fuso horário onde se encontra.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Configurar” e

depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Fuso horário” e

depois no botão ENTER/OK.

4. Seleccione o fuso horário onde se encontra carregando no botão

ou . Carregue no botão ENTER/OK. ➣ Estão disponíveis as seguintes opções. Península Ibérica e Ilhas Baleares Ilhas Canárias

5. Carregue no botão EXIT para sair.

Ver informações sobre o produto Configurar Fuso horário Formato de áudio : PCM Texto digital : Activar Fuso horário Sistema

Move Enter Return Mover Mover Enter Enter Voltar Voltar Fuso horário Península Ibérica e Ilhas Baleares Ilhas Canárias Ajustar Enter Voltar Pode ver informações sobre o produto. Para solicitar Informações sobre prod assistência ou serviços de reparação, contacte um revendedor aprovado pela Samsung. Versão de software: T-PNRDEUCW-0808 Versão de firmware: T-MOJODEUB-101k

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Configurar” e

depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Sistema” e depois

Voltar no botão ENTER/OK.

4. Carregue novamente no botão ENTER/OK para seleccionar “Informações sobre prod.”.

➣ O menu Informações sobre prod. fica seleccionado. - Versão de software, Versão de firmware

5. Carregue no botão EXIT para sair.

Português - 37 BN68-01313B-00Por-0817.indd 37 2007-08-17 3:24:56 Verificar as informações sobre o sinal Pode obter informações sobre o estado do sinal.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Configurar” e

depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Sistema” e

depois no botão ENTER/OK.

4. Carregue no botão ou para seleccionar “Informações

sobre o sinal” e depois no botão ENTER/OK.

5. Carregue no botão EXIT para sair.

➣ Se o sinal for fraco, aparece a mensagem “Sem sinal”. Informações sobre o sinal Serviço: ? ID do serviço:0000 Multiplex: ? (TSID 0000, ONID 0000) Rede: ? (ID 0000) Nível de erro bits: 10 Potência sinal: Move

Enter Return Voltar Actualizar o software Para manter o produto actualizado com novas funções da televisão digital, são periodicamente transmitidas actualizações de software como parte do sinal de televisão normal. O televisor detecta automaticamente estes sinais e mostra a faixa de actualização do software. Tem a opção de instalar ou não a actualização.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Configurar” e

depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Sistema” e

depois no botão ENTER/OK.

4. Carregue no botão ou para seleccionar “Actualização do

software” e depois no botão ENTER/OK.

5. Carregue no botão ▲ ou ▼ para seleccionar “Informação de

software”, “Actualização manual” ou “Actualização do modo de espera”. Carregue no botão ENTER/OK. Sistema

Informações sobre prod Informações sobre o sinal Actualização do software Interface comum Reiniciar Mover Enter

Voltar Actualização do software

Actualização do modo de espera : Lig. Informação de software Actualização manual Mover Enter Voltar Informação de software Carregue no botão ENTER/OK para ver a versão actual do software. Para ver a informação sobre a versão de software, carregue novamente no botão ENTER/OK. Para mudar para uma versão alternativa, carregue no botão vermelho. Carregue no botão azul para repor, activar a actualização e reiniciar. Actualização manual Carregue no botão ENTER/OK para procurar software novo nos canais actualmente transmitidos. Actualização do modo de espera: Lig. / Deslig. Carregue no botão ENTER/OK. Para continuar a actualizar o software com o interruptor de corrente principal ligado, seleccione Lig. carregando no botão ▲ ou ▼. 45 minutos depois de entrar no modo de espera, inicia-se automaticamente uma actualização manual. Dado que o aparelho está ligado internamente, o ecrã do televisor LCD pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída.

6. Carregue no botão EXIT para sair.

Português - 38 BN68-01313B-00Por-0817.indd 38 2007-08-17 3:24:56 Ver a interface comum Contém informações sobre o CAM introduzido na ranhura CI e Informação sobre aplicações apresenta-as no ecrã. Tipo : CA Fabricante : Channel Plus

1. Carregue no botão MENU para aceder ao menu.

Info : Top Up TV Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “Configurar” e

depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Sistema” e depois

Voltar no botão ENTER/OK.

4. Carregue no botão ou para seleccionar “Interface

comum” e depois no botão ENTER/OK.

5. Carregue no botão ENTER/OK para ver as informações sobre

6. Carregue no botão EXIT para sair.

➣ O conteúdo de Informação sobre aplicações corresponde ao CI CARD. ➣ Pode instalar o CAM a qualquer altura, independentemente de o televisor estar ligado ou desligado.

1. Adquira o módulo CAM de CI no revendedor mais próximo

2. Introduza o CI CARD no CAM na direcção da seta até ficar

3. Introduza o CAM, com o CI CARD colocado, na ranhura da interface comum. (Introduza o CAM na

direcção da seta, até ao fim de modo a ficar paralelo à ranhura.)

4. Verifique se consegue ver uma imagem num canal de sinal codificado.

Seleccionar o Menu CI (Common Interface) Permite que o utilizador seleccione as opções no menu Menu CI fornecido pelo CAM. Main menu

1. Carregue no botão MENU para aceder ao menu.

Module information Smart card information Carregue no botão ou para seleccionar “Menu digital” e Language depois no botão ENTER/OK. Software Download

2. Carregue no botão ou para seleccionar “Configurar” e

Press OK to select, or Exit to quit depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Sistema” e

Mover Enter Saída depois no botão ENTER/OK.

4. Carregue no botão ou para seleccionar “Interface comum”

e depois no botão ENTER/OK.

5. Seleccione “Menu CI” carregando no botão ou e carregue no botão ENTER/OK.

6. Seleccione a opção pretendida carregando no botão ou e carregue no botão ENTER/OK.

7. Carregue no botão EXIT para sair.

➣ Seleccione Menu CI com base no menu do CI Card. Português - 39 BN68-01313B-00Por-0817.indd 39 2007-08-17 3:24:57 Reiniciar Pode reiniciar os valores memorizados repondo os valores Reiniciar predefinidos. Introduzir PIN ➣ A operação Reiniciar apaga as informações de todos os canais e as preferências do utilizador, repondo todos os valores predefinidos.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK. Introduzir PIN Voltar

2. Carregue no botão ou para seleccionar “Configurar” e

Reiniciar depois no botão ENTER/OK. AVISO: perdem-se todas as definições

3. Carregue no botão ou para seleccionar “Sistema” e

de canais e preferências do utilizador depois no botão ENTER/OK. que assumem novamente as predefinições de fábrica.

4. Carregue no botão ou para seleccionar “Reiniciar” e

A reinicialização só é recomendável depois no botão ENTER/OK. quando tiver graves problemas.

5. Aparece o ecrã “Introduzir PIN”.

6. Introduza o seu actual código PIN de 4 dígitos com os botões

Voltar numéricos (0 a 9). ➣ Aparece a mensagem de aviso. Todos os valores são reinicializados se carregar sucessivamente nos botões coloridos (vermelho, verde, amarelo e azul).

7. Carregue no botão EXIT para sair.

Seleccionar o idioma preferido (legendas, áudio ou teletexto) Pode alterar o valor predefinido dos idiomas das legendas, de áudio e do teletexto. Mostra as informações linguísticas relativamente à transmissão recebida.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Menu digital” e depois no botão ENTER/OK..

2. Carregue no botão ou para seleccionar “Idioma” e depois

3. Carregue no botão ou para seleccionar “Idioma de áudio”,

“Idioma das legendas” ou “Idioma do teletexto”. Carregue no botão ENTER/OK.

4. Seleccione um determinado idioma carregando várias vezes no

botão ou . Carregue no botão ENTER/OK. ➣ Inglês é a predefinição nos casos em que o idioma seleccionado não está disponível na transmissão.

5. Carregue no botão EXIT para sair.

➣ Quando estiver a ver um programa, pode seleccionar as legendas. Quando estiver a ver um programa, pode seleccionar os idiomas de áudio. Idioma Idioma de áudio Idioma das legendas Idioma teletexto Preferência Mover Enter Voltar Idioma Idioma de áudio Idioma das legendas Idioma teletexto Preferência Mover Enter Voltar Idioma Idioma de áudio Idioma das legendas Idioma teletexto Preferência Mover Enter Voltar Português - 40 BN68-01313B-00Por-0817.indd 40 2007-08-17 3:24:57 Preferência Este menu é composto por 6 submenus: Idioma Idioma principal, Idioma secundário, Idioma principal das Idioma de áudio legendas, Idioma secundário das legendas, Idioma principal Idioma das legendas do teletexto, Idioma secundário do teletexto. Idioma teletexto Com esta função, os utilizadores podem seleccionar um dos Preferência idiomas (Inglês, Alemão, Italiano, Sueco, Francês, Galês, Gaélico, Irlandês, Dinamarquês, Finlandês, Espanhol, Holandês). O idioma seleccionado aqui é o predefinido para quando o utilizador Move Enter Return selecciona um canal. Mover Enter Voltar Carregue no botão ▲ ou ▼ para seleccionar o menu pretendido (Idioma principal, Idioma secundário, Idioma principal das legendas, Idioma secundário das legendas, Idioma principal do teletexto, Idioma secundário do teletexto) e depois no botão ENTER/OK. Aparecem as opções do menu seleccionado. Seleccione o idioma adequado carregando no botão ▲ ou ▼. Carregue no botão ENTER/OK para confirmar a sua escolha.

Se alterar a definição do idioma, o Idioma das legendas, o Idioma de áudio e o Idioma do teletexto do menu Idioma (consulte a página 40) mudam automaticamente para o idioma seleccionado. O Idioma das legendas, o Idioma de áudio e o Idioma do teletexto do menu Idioma mostram uma lista de idiomas suportados pelo canal actual e a selecção aparece realçada. Se alterar esta definição de idioma, a nova selecção só é válida para o canal actual. A definição alterada não muda a definição do Idioma principal das legendas, do Idioma principal nem do Idioma principal do teletexto no menu Preferência. Descodificador de teletexto A maioria dos canais de televisão têm páginas de “teletexto” com informações escritas sobre o seguinte: Horários dos programas de televisão. Serviços informativos e boletins meteorológicos. Resultados desportivos. Legendas para os surdos. As páginas do teletexto estão divididas em seis categorias: Parte

Conteúdo Número da página seleccionada. Nome da estação emissora. Número da página actual ou estado da procura. Data e hora. Texto. Informações sobre o estado. Português - 41 BN68-01313B-00Por-0817.indd 41 2007-08-17 3:24:58 Ver as informações de teletexto Pode ver as informações de teletexto em qualquer altura, mas a recepção do sinal tem de ser boa. Caso contrário: Podem faltar informações. Podem não aparecer algumas páginas. Para activar o modo de teletexto e ver a página de índice:

( ) ou P ( ), seleccione o canal que fornece o serviço de teletexto.

2. Carregue no botão TEXT/MIX (

) para activar o modo de teletexto. ➣ Aparece a página de índice. Pode voltar a vê-la em qualquer altura, carregando no botão MENU ( ).

3. Carregue novamente no botão TEXT/MIX (

➣ A emissão aparece no ecrã com as opções “Teletexto”, “Double” (Dupla) e “Mix” (Mista) nesta ordem.

4. Carregue no botão TV/DTV para cancelar a visualização de texto.

➣ Se aparecer algum carácter ilegível durante a visualização de texto, verifique se o idioma do texto é igual ao do modo definido no menu “Configurar”. Se os dois idiomas forem diferentes, seleccione o mesmo idioma do texto no menu “Configurar”. Seleccionar uma página de teletexto específica Carregue nos botões numéricos do telecomando para introduzir directamente o número da página:

1. Introduza o número da página com três dígitos que aparece no

índice, carregando nos botões numéricos correspondentes.

2. Se a página seleccionada estiver ligada a várias páginas

secundárias, estas aparecem sequencialmente. Para fixar a visualização de uma determinada página, carregue no botão PIP ( ). Carregue novamente no botão PIP ( ) para continuar.

3. Utilizar as várias opções de visualização:

Para ver... Carregue em... A informação do teletexto e a transmissão normal TEXT/MIX ( Texto oculto (respostas a jogos de perguntas e respostas, por exemplo) O ecrã normal novamente INFO ( INFO ( Uma página secundária, introduzindo o número de 4 dígitos respectivo PRE-CH ( A página seguinte A página anterior

Letras com o dobro do tamanho na:

• Metade inferior do ecrã P.SIZE ( )
• Duas vezes Ecrã normal

Português - 42 BN68-01313B-00Por-0817.indd 42 2007-08-17 3:24:58 Utilizar a opção Fastext para seleccionar uma página de teletexto Os vários tópicos incluídos nas páginas de teletexto têm códigos de cores e podem ser seleccionados com os botões coloridos do telecomando.

2. Carregue no botão colorido que corresponde ao tópico que pretende

seleccionar (os tópicos disponíveis aparecem na linha de informações sobre o estado).

3. Carregue no botão vermelho para aceder à página anterior.

Carregue no botão verde para aceder à página seguinte.

4. Carregue no botão TV/DTV para cancelar a visualização de texto.

Configurar o telecomando Depois de o configurar correctamente, o telecomando pode funcionar de cinco modos diferentes: TV, DVD, Cable (cabo), Set-Top Box, VCR (videogravador). Se carregar no botão correspondente do telecomando, pode alternar entre estes modos e controlar um equipamento à sua escolha. ➣ O telecomando pode não ser compatível com todos os leitores de DVD, videogravadores, caixas de televisão por cabo e Set-Top Boxes. [LE52F9] Configurar o telecomando para controlar o videogravador, CABLE, DVD e STB

1. Desligue o videogravador, CABLE, DVD e STB.

2. Carregue no botão VCR, CABLE, DVD e STB no telecomando do

televisor. [LE52F9] Carregue no botão MODE e verifique se o modo desejado (TV, VCR, CATV, DVD, STB) aparece no ecrã LED. [LE70F9]

3. Carregue no botão SET no telecomando do televisor.

4. Com os botões numéricos do telecomando, introduza os três dígitos

do código do videogravador indicado na página 44~46 deste manual correspondente à marca do seu videogravador. Introduza os três dígitos do código mesmo que o primeiro seja um “0”. (Se houver mais do que um código, experimente o primeiro.)

5. Carregue no botão POWER

do telecomando. Se tiver configurado correctamente o telecomando, o videogravador deve ligar-se. Se o videogravador não se ligar após a configuração, repita os passos 2, 3 e 4, mas experimente um dos outros códigos correspondentes à marca do seu videogravador. Se não houver mais nenhum código, experimente cada código de videogravador de 000 a 080. [LE70F9] Português - 43 BN68-01313B-00Por-0817.indd 43 2007-08-17 3:24:59 Códigos do telecomando Videogravador Marca SAMSUNG ADMIRAL AIWA AKAI AUDIO DYNAMICS BELL&HOWELL BROKSONIC CANDLE CANON CITIZEN COLORTYME CRAIG CURTIS MATHES DAEWOO DIMENSIA DYNATECH ELECTROHOME EMERSON FISHER FUNAI GENERAL ELECTRIC GO VIDEO HARMAN KARDON HITACHI INSTANT REPLAY JC PENNEY JCL JVC KENWOOD KLH KONIA LG(Goldstar) LIOYD LOGIK LXI MAGNAVOX MARANTZ MARTA MEI MEMOREX MGA MIDLAND MINOLTA MITSUBISHI Código

Produto Ground wave STB CABLE STB Satellite STB Código

Português - 46 BN68-01313B-00Por-0817.indd 46 2007-08-17 3:25:00 Configurar o software do PC (com base no Windows XP) As definições de visualização do Windows num computador normal são apresentadas abaixo. Os ecrãs que aparecem no monitor do PC podem ser diferentes consoante a sua versão do Windows e a sua placa de vídeo. Mesmo que os ecrãs pareçam diferentes, são aplicadas, em quase todos os casos, as mesmas informações de configuração básicas. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor Samsung.)

1. Primeiro, clique em “Painel de controlo” no menu Iniciar do Windows.

2. Quando aparecer a janela do painel de controlo, clique em “Aparência e temas” e

aparece uma caixa de diálogo.

3. Quando aparecer a janela do painel de controlo, clique em “Visualização” e

aparece uma caixa de diálogo.

4. Vá para o separador “Definições” na caixa de diálogo. Definição correcta de tamanho (resolução): ideal

- 1920 X 1080. Se existir uma opção de frequência vertical na caixa de diálogo de definições de visualização, o valor correcto é “60” ou “60 Hz”. Caso contrário, basta clicar em “OK” e sair da caixa de diálogo. Modos de visualização A posição e o tamanho do ecrã variam de acordo com o tipo de monitor do PC e a respectiva resolução. Recomendam-se as resoluções indicadas na tabela. (Todas as resoluções entre os limites suportados são válidas.) D-Sub Entrada Modo IBM VESA VESA GTF Resolução Frequência horizontal (kHz) Frequência vertical (Hz) Frequência do relógioem pixels (MHz) Polaridade de sincronização (H/V) 640 x 350 720 × 400 640 × 480 640×480 640×480 800×600 800×600 800×600 1024×768 1024×768 1024×768 1152 x 864 1152 x 864 1280 x 960 1280×1024 1280×1024 1600×1200 1920×1080 640 × 480 800 × 600 1024 × 768 31,469 31,469 31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,875 53,783 67,500 60,000 63,981 79,986 75,000 66,587 35,000 43,750 57,672 70,086 70,087 59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 59,959 75,000 60,000 60,020 75,025 60,000 59,934 70,000 70,000 72,000 25,175 28,322 25,175 31,500 31,500 40,000 50,000 49,500 65,000 75,000 78,750 81,750 108,000 108,000 108,000 123,000 162,000 138,500 28,560 45,500 78,434

Resolução Frequência horizontal (kHz) Frequência vertical (Hz) Frequência do relógioem pixels (MHz) Polaridade de sincronização (H/V) 640 x 350 720 × 400 640 × 480 800×600 1024×768 1280×1024 1920×1080 31,469 31,469 31,469 37,879 48,364 63,981 66,587 70,086 70,087 59,940 60,317 60,004 60,020 59,934 25,175 28,322 25,175 40,000 65,000 108,000 138,500

O modo entrelaçado não é suportado. O televisor pode não funcionar correctamente se seleccionar um formato de vídeo que não seja padrão. Os modos Separate (Separado) e Composite (Composto) são suportados. A tecnologia SOG não é suportada. Um cabo VGA demasiado comprido ou de fraca qualidade pode provocar interferências na imagem, nos modos de alta resolução (1920x1080 ou 1600x1200). Português - 47 BN68-01313B-00Por-0817.indd 47 2007-08-17 3:25:00 Definir o PC Sintonização grossa e fina da imagem (Bloq. imagem): Mode : Custom Bloq. imagem Equalizer a regulação da qualidade da imagem permite remover ou

: Off 50 Grosso reduzir o ruído da imagem. Auto Volume Off Fino Se não conseguir remover o ruído apenas com a sintonização Internal Mute : Off Reset fina, regule a frequência o melhor possível (grosso) e volte a fazer a sintonização fina. Depois de ter reduzido o ruído, volte a regular a imagem de Move Enter Return forma a ficar alinhada no centro do ecrã. Mover Enter Voltar

1. Predefinir: Carregue no botão SOURCE para seleccionar o

2. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Configurar” e depois no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “PC” e depois no botão ENTER/OK.

4. Carregue no botão ENTER/OK para seleccionar “Bloq. imagem”.

5. Carregue no botão ou para seleccionar “Grosso” ou “Fino” e depois no botão ENTER/OK.

6. Carregue no botão ou para regular a qualidade do ecrã. Carregue no botão ENTER/OK.

7. Carregue no botão EXIT para sair.

Alterar a posição da imagem: ajuste a posição do ecrã do PC se não aparecer por completo no ecrã do televisor.

1. Siga as instruções 1 a 3 de “Sintonização grossa e fina da

imagem (Bloq. imagem)”.

2. Carregue no botão ou para seleccionar “Posição” e depois

3. Carregue no botão ou para ajustar a posição vertical.

Carregue no botão ou para ajustar a posição horizontal. Carregue no botão ENTER/OK.

4. Carregue no botão EXIT para sair.

Posição Mover Ajustar automaticamente o ecrã do PC (Ajuste auto.): o ajuste automático permite que o ecrã de PC no televisor se ajuste automaticamente ao sinal de vídeo recebido de um PC. Os valores de Fino, Grosso e Posição são ajustados automaticamente.

1. Siga as instruções 1 a 3 de “Sintonização grossa e fina da

imagem (Bloq. imagem)”.

2. Carregue no botão ou para seleccionar “Ajuste auto.” e

depois no botão ENTER/OK.

3. Carregue no botão EXIT para sair.

Inicializar as definições da imagem (Repor imagem): pode substituir todas as definições da imagem pelos valores predefinidos.

1. Siga as instruções 1 a 3 de “Sintonização grossa e fina da

imagem (Bloq. imagem)”.

2. Carregue no botão ou para seleccionar “Repor imagem” e

depois no botão ENTER/OK.

3. Carregue no botão EXIT para sair.

Bloq. imagem Posição Ajuste auto. Repor imagem Mover Enter Voltar

Bloq. imagem Posição Ajuste auto. Repor imagem Mover Enter

Voltar Português - 48 BN68-01313B-00Por-0817.indd 48 2007-08-17 3:25:01 Definir o PC Home Theater Pode ver imagens de melhor qualidade se configurar as definições do ecrã no modo PC. Se definir a função PC Home Theater para Lig., pode configurar a Definições detalhadas (se o modo Imagem estiver definido para Standard ou Filme) como no modo PC.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ou para seleccionar “Configurar” e depois no botão ENTER/OK.

2. Carregue no botão ou para seleccionar “PC Home

Theater”. Carregue no botão ENTER/OK.

3. Carregue no botão ou para seleccionar “Lig.” ou “Deslig.”.

Carregue no botão ENTER/OK.

4. Carregue no botão EXIT para sair.

➣ Esta função só está disponível no modo PC.

: Off Idioma : Português Auto Volume : Off Tempo Internal Mute :: Deslig. Off Modo Jogo Reset Ecrã azul : Deslig. Melodia : Deslig. PC Home Theater : Deslig Deslig. Efeito de luz : Modo visual. Lig. lig Move Enter Return sMais Mover Enter Voltar Português - 49 BN68-01313B-00Por-0817.indd 49 2007-08-17 3:25:01 Utilizar a função WISELINK Esta função permite-lhe ver e ouvir fotografias (JPEG) e ficheiros áudio (MP3) guardados num dispositivo da Classe de Grande Armazenamento (MSC) USB. Prima o botão POWER no controlo remoto ou no painel frontal. Ligue um dispositivo USB com ficheiros JPEG e/ou MP3 à entrada WISELINK (entrada USB) no lateral do televisor. Painel lateral do televisor Unidade USB Se entrar no modo WISELINK sem ter um dispositivo USB ligado, aparece a mensagem "There is no device connected". Neste caso, insira o dispositivo USB, saia do ecrã ao premir o botão WISELINK no controlo remoto e entre novamente no ecrã WISELINK. Só pode usar caracteres alfanuméricos para dar nome a uma pasta ou ficheiro (fotografia, música). O sistema de ficheiro suporta FAT16/32 (o sistema de ficheiro NTFS não é suportado) Certos tipos de dispositivos áudio e câmaras digitais USB podem não ser compatíveis com este televisor. O WISELINK apenas suporta o dispositivo da Classe de Grande Armazenamento (MSC) USB. O MSC é um dispositivo de transporte em massa. Exemplos de MSC são as pen drives e os leitores de cartões flash (Tanto USB HDD como HUB não são suportados.) Antes de ligar o dispositivo ao televisor, faça uma cópia de segurança dos ficheiros para evitar danos ou perda de dados. A SAMSUNG não se responsabiliza por quaisquer danos ou perda de dados. A resolução de imagem recomendada para o Wiselink é de 600 mega pixels. Ligue directamente à porta USB do televisor. Se usar uma ligação por cabo separada, pode haver um problema de compatibilidade USB. Só são suportados os formatos de ficheiros JPEG e MP3. O formato mp3 da Wiselink só suporta ficheiros de música com alta frequência de amostragem (32 kHz,

44.1 kHz ou 48 kHz).

Recomendamos o formato jpeg sequencial. O formato jpeg progressivo usa muita memória e pode falhar ao descodificar. Não desligue o dispositivo USB enquanto está a "A carregar". Também não suporta PTP (Protocolo de Transferência de Imagem), nem MTP (Protocolo de Transferência de Multimédia). A duração de reprodução de um ficheiro mp3 pode ser apresentada como "00:00:00" se não for encontrada a informação do tempo de reprodução no início do ficheiro. Quanto maior for a resolução da imagem, maior é o tempo que demora a ser apresentada no ecrã. Se a resolução horizontal de uma imagem for maior do que 5000, não pode ser descodificada. Se a resolução vertical de uma imagem for maior do que 4000, não pode ser descodificada. No modo WISELINK, as portas EXT 1(RGB) e EXT 2(AV) estão desactivadas. A Lista de Fotografias ou de Músicas exibe até 300 pastas ou ficheiros. Português - 50 BN68-01313B-00Por-0817.indd 50 2007-08-17 3:25:01 Utilizar o menu WISELINK

1. Prima o botão MENU. Prima o botão ▲ ou ▼ para seleccionar

“Entrada” e prima o botão ENTER/OK.

2. Prima o botão ▲ ou ▼ para seleccionar “WISELINK” e prima o

memória USB e prima o botão ENTER/OK. ➣ O menu "WISELINK" é diferente, consoante o dispositivo de memória USB ligado ao televisor. Mode : Custom Entrada Equalizer Lista fontes :: TV

4. Prima o botão ◄ ou ► para mover para um ícone e prima o

botão ENTER/OK. ➣ Para sair do modo WISELINK, prima o botão WISELINK no controlo remoto. Enter Saída Música XTICK 861MB/994MB Free Mover Enter Voltar Prima o botão WISELINK no controlo remoto para apresentar um menu WISELINK. Utilizar o botão do controlo remoto no menu WISELINK Botão Operações Mover o cursor e seleccionar um item. Seleccionar o item actualmente seleccionado. Reproduzir ou colocar em pausa a apresentação de diapositivos ou ficheiro MP3. Regressar ao menu anterior. Executar várias funções a partir dos menus Fotografias e Música. Parar a actual apresentação de slides ou ficheiro MP3. Mover a página para cima ou para baixo (item da lista de ficheiros) Parar a função actual e voltar ao menu de alto-nível anterior. Interrompa o modo WISELILNK. (Volta ao modo TV) Português - 51 BN68-01313B-00Por-0817.indd 51 2007-08-17 3:25:03 Usar a lista (JPEG) de fotografias Este menu mostra ficheiros e pastas JPEG guardados num dispositivo de memória USB.

1. Siga os passos de 1 a 3 de “Utilizar o menu WISELINK".

(Consulte a página 51)

2. Prima o botão ◄ ou ► para mover para “Fotografia” e prima

o botão ENTER/OK. A informação do ficheiro guardado é apresentada como uma pasta ou ficheiro.

3. Prima os botões ▲, ▼, ◄ e ► para seleccionar um ficheiro.

• Premir o botão ENTER/OK sobre o ícone de uma fotografia mostra a fotografia seleccionada em ecrã inteiro.
• Premir o botão ENTER/OK sobre o ícone de uma pasta mostra os ficheiros JPEG existentes na pasta. Para sair do modo WISELINK, prima o botão WISELINK no controlo remoto.

Fotografia XTICK 861MB/994MB Free Mover Enter Voltar 1/10 Página Fotografia Up Folder Forder1 Fotografia 0001 Fotografia 0001 None Mover para uma fotografia pode demorar alguns segundos A carregar… ícone a carregar o ficheiro. A este ponto, o aparece no canto superior esquerdo do ecrã. Demora algum tempo a mostrar os ficheiros JPEG como Selecc Mover Enter Opção Voltar imagens em miniatura. Este menu mostra apenas ficheiros com extensão jpg. Ficheiros de outros formatos como bmp ou tiff não serão apresentados. Os ficheiros são apresentados numa página. São apresentadas 15 fotografias em miniatura por página. As miniaturas estão numeradas da esquerda para a direita e de cima para baixo, de 1 a 15. Certos tipos de dispositivos áudio e câmaras digitais USB podem não ser compatíveis com este televisor. As pastas são apresentadas primeiro, de seguida são apresentados todos os ficheiros JPEG na actual pasta. As pastas e os ficheiros JPEG estão distribuídos por ordem alfabética. Se a fotografia for apresentada em ecrã inteiro, pode fazer zoom ou rodar a fotografia no ecrã. Enquanto um ecrã inteiro é apresentado, o botão ◄ ou ► permite-lhe ver outra fotografia na mesma pasta. Prima o botão PLAY/PAUSE quando estiver seleccionado um ícone de fotografia para iniciar uma apresentação de diapositivos. Fotografias sem informação EXIF podem não ser apresentadas como imagens em miniatura na lista de fotografias, dependendo da qualidade de imagem e resolução. File 4 File 5 File 6 File 9 File 10 File 11 File 7 File 8 File 12 File 13 INFO Ver uma apresentação de diapositivos

4. Prima o botão INFO para apresentar a opção("Iniciar

apresentação de slides", "Selec. Todos"). Fotografia

5. Prima o botão ▲ ou ▼ para seleccionar “Apresentação de

diapositivos” e prima o botão ENTER/OK. ➣ Durante a apresentação de diapositivos, os ficheiros são apresentados por ordem a partir do ficheiro mostrado. ➣ Os ficheiros MP3 podem ser automaticamente reproduzidos durante a apresentação de diapositivos se a predefinição Música de fundo estiver definida para Ligada. Para utilizar esta função, os ficheiros MP3 e outros ficheiros de fotografias, têm de estar na mesma pasta no dispositivo de memória USB.

6. Prima o botão INFO durante a apresentação de diapositivos

para definir as opções seguintes ("Velocidade apresentação diapositivos", "Música de fundo", "Definição Música de fundo", "Lista"). Prima o botão ▲ ou ▼ para seleccionar a opção e prima o botão ENTER/OK.

• Após definir a opção, prima o botão ENTER/OK para efectuar uma alteração. 1/10 Página Up Folder Forder1 File 4 Fotografia 0001 Fotografia 0001 None File 5 File 6 File 7 File 8 File 10 File 11 File 12 File 13 Iniciar apresentação de slides File 9 Selec. Todos INFO Saída Velocidade apresentação diapositivos : Rápida Música de fundo : Lig. Definição Música de fundo Lista INFO Saída Português - 52 BN68-01313B-00Por-0817.indd 52 2007-08-17 3:25:04 Utilizar o menu durante uma apresentação de diapositivos Velocidade apresentação diapositivos: Seleccione para controlar a velocidade da apresentação de diapositivos. Prima o botão ▲ ou ▼ para seleccionar a opção pretendida("Rápida", "Normal", “Lenta”) e prima o botão ENTER/OK. Velocidade apresentação diapositivos : Rápida Rápida :Normal Lig. Música de fundo Definição Música de fundo Lenta Lista INFO Música de fundo : Seleccione se pretende reproduzir um ficheiro MP3 durante uma apresentação de diapositivos. Prima o botão ▲ ou ▼ para seleccionar a opção pretendida ("Lig.", "Deslig.") e prima o botão ENTER/OK. Saída Velocidade apresentação diapositivos : Rápida Música de fundo : Deslig. Lig. Definição Música de fundo Lista INFO Lig. Saída BConfiguração de música de fundo Definição Música de fundo: Enquanto a apresentação de diapositivos está a decorrer, são apresentados os ficheiros MP3 e as pastas existentes no mesmo directório. Seleccione uma pasta utilizando o botão ▲ ou ▼ e prima o botão ENTER/OK. A pasta seleccionada fica realçada. Prima novamente o botão RETURN para regressar ao ecrã da apresentação de diapositivos. A música de fundo seleccionada é reproduzida. ➣ Se desligar a música de fundo, mesmo após definir a música de fundo, esta não será reproduzida. Escolha os ficheiros para a música de fundo. Folder 01 Folder 02 Folder 03 Folder 04 Folder 05 Folder 06 ◄◄ 1/1 Página ►► Mover Enter Voltar 1/10 Página Fotografia Lista: A informação do ficheiro é apresentada como uma pasta ou ficheiro JPEG. Para sair do modo WISELINK, prima o botão WISELINK no controlo remoto. Up Folder Forder1 File 4 File 5 File 9 Selecc File 10 Mover Fotografia 0001 Fotografia 0001 None File 6 File 7 File 8 File 12 File 13 File 11 Enter INFO Opção Voltar 1/10 Página Fotografia

Quando seleccionar um ficheiro de fotografia, a informação do ficheiro de fotografia é apresentada no lado esquerdo do ecrã, assim como a resolução, a data modificada e a ordem do ficheiro no actual directório (ex: 10º em 15). Up Folder Forder1 File 4 File 5 File 9 Selecc

ícone da pasta File 10 Mover Fotografia 0001 Fotografia 0001 None File 6 File 7 File 8 File 12 File 13 File 11 Enter INFO Opção Voltar Tal como a resolução Fotografia

ícone da fotografia Data de modificação

Mover para o ícone anterior de fase da pasta 108 x 81 3KB Dec20. 2006 4/25 Ordem do ficheiro no directório actual Português - 53 BN68-01313B-00Por-0817.indd 53 2007-08-17 3:25:05 Utilizar o menu de opções

1. Siga os passos de 1 a 3 de “Utilizar o menu WISELINK".

(Consulte a página 51)

2. Prima o botão ◄ ou ► para mover para “Fotografia” e prima

o botão ENTER/OK. A informação do ficheiro guardado é apresentada como uma pasta ou ficheiro.

3. Prima o botão ▲, ▼, ◄ e ► para seleccionar um ficheiro e

prima o botão ENTER/OK. Ao premir o botão sobre a miniatura de uma fotografia apresenta a fotografia em ecrã inteiro.

4. Prima o botão INFO para apresentar a opção ("Iniciar

apresentação de slides", "Zoom", "Rodar", "Lista") Iniciar apresentação de slides Zoom : Original Rodar : Original Lista INFO Saída Zoom:

• Prima o botão ▲ ou ▼ para seleccionar “Zoom” e prima o botão ENTER/OK.
• Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER/OK. (Original, X2, X4) ➣ Para deslocar para cima/baixo/esquerda/direita, prima os botões ▲, ▼, ◄ e ►. ➣ Imagens com uma resolução superior a 1280 X 720 não são suportadas. ➣ A opção "Rodar/Iniciar apresentação de slides" está desactivada quando a opção "Zoom" está seleccionada. ➣ Ícone de informação da função Zoom (Apresentado no canto superior esquerdo do ecrã). Iniciar apresentação de slides Zoom : Original Original Rodar : Original Lista

Saída "Original" : Repor uma fotografia no tamanho original. X2" : Fazer zoom numa fotografia x2. " X4" : Fazer zoom numa fotografia x4.

: Mover a fotografia ampliada para cima/baixo/direita/esquerda. Rodar:

• Prima o botão ▲ ou ▼ para seleccionar “Rodar” e prima o botão ENTER/OK.
• Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER/OK. (Original, 90,180, 270) ➣ O ficheiro rodado não é guardado. ➣ A opção “Zoom/Iniciar apresentação de slides” está desactivada quando a opção “Rodar” está seleccionada. ➣ Ícone de informação da função de rotação (Apresentado no canto superior esquerdo do ecrã).

Iniciar apresentação de slides Zoom : Original Rodar : Original Original Lista INFO

"Original" : Roda uma fotografia para a posição original "90" : Roda uma fotografia em 90 graus "180" : Roda uma fotografia em 180 graus "270" : Roda uma fotografia em 270 graus Português - 54 BN68-01313B-00Por-0817.indd 54 2007-08-17 9:35:43 Utilizar a lista MP3 Este menu mostra ficheiros MP3 entre os ficheiros guardados num dispositivo de memória USB.

1. Siga os passos de 1 a 3 de “Utilizar o menu WISELINK".

(Consulte a página 51)

2. Prima o botão ◄ ou ► para mover para “Música” e prima

o botão ENTER/OK. A informação do ficheiro guardado é apresentada como uma pasta ou ficheiro.

3. Prima o botão ▲ ou ▼ para mover para um ícone e prima o

• Premir o botão ENTER/OK sobre um ícone de nota musical reproduz imediatamente o ficheiro de música.
• Premir o botão ENTER/OK sobre o ícone de uma pasta mostra os ficheiros de música existentes na pasta.
• Para seleccionar um ficheiro na página seguinte, prima o botão REW ◄◄ ou FF ►► para deslocar para a página seguinte.

4. Para seleccionar todos os ficheiros ou um ficheiro, prima o

botão INFO para apresentar os menus de música. Prima o botão ENTER/OK para seleccionar “Reproduzir”, “Repetição de música” ou “Selec. Todos”. Para sair do modo WISELINK, prima o botão WISELINK no controlo remoto. Música XTICK 861MB/994MB Free Mover Enter Voltar 1/10 Página Música Nat King Cole-Fly me to the moon 00:04:00 Upper Folder Folder 1 Reproduzir Repetição de música : Lig. Selec. Todos INFO Utilizar o menu de opções Saída Selecc 001 Swan Song feat.TBNY 00:04:01 002 Beatles-Yesterday 00:04:28 003 Fall in Love 00:04:12 004 Tom Waits-Time 00:05:39 005 Chuk Mangione-Feel So good 00:04:30 006 Nat King Cole-Fly me to the moon 00:04:30 007 Ryuichi Sakamoto-Rain 00:03:54 008 Bon jovi-This ain’t a love song Mover Enter INFO Opção 00:05:25 Voltar : ícone da pasta : ícone de música : Mover para o ícone anterior de fase da pasta Reproduzir: Seleccione para reproduzir ficheiros MP3. ➣ Prima o botão PLAY/PAUSE enquanto reproduz um ficheiro MP3 para colocar o ficheiro em pausa. ➣ Prima o botão STOP ▄ para sair do modo de reprodução. ➣ Este menu mostra apenas ficheiros com extensão de ficheiro MP3. Ficheiros com outras extensões não são apresentados, mesmo que estejam guardados no mesmo dispositivo USB. ➣ O ficheiro seleccionado é apresentado no topo juntamente com o tempo de reprodução. ➣ Para ajustar o volume da música, prima o botão VOL+ ou VOL- no controlo remoto. Para desactivar o som, prima o botão MUTE no controlo remoto. ➣ FF ►► ou REW ◄◄ não funciona durante a reprodução. Repetição de música: Seleccione para reproduzir repetidamente os ficheiros MP3 na actual pasta. Pode seleccionar Ligado ou Desligado Ícone de informações da função de música : Quando todos os ficheiros de música estão a ser reproduzidos. : Quando um ficheiro de música está a ser reproduzido. : Quando premir o botão PLAY/PAUSE no controlo remoto enquanto a música está a reproduzir. A música pára e o texto "Reproduzir" é apresentado no topo do ecrã. : Quando premir o botão STOP ▄ no controlo remoto quando a música está parada. A música continua e o texto "Stop" é apresentado no topo do ecrã. Português - 55 BN68-01313B-00Por-0817.indd 55 2007-08-17 3:25:07 Utilizar o menu de configuração O menu de configuração apresenta as definições do utilizador do menu WISELINK.

1. Siga os passos de 1 a 3 de “Utilizar o menu WISELINK". (Consulte a página 51)

2. Prima o botão ◄ ou ► para mover para “Configurar” e prima o botão ENTER/OK.

3. Prima o botão ▲ ou ▼ para seleccionar um item e prima o botão ENTER/OK. (“Velocidade

apresentação diapositivos ”, “Música de fundo”, “Definição Música de fundo”, “Repetição de música”, “Protecção de ecrã”)

4. Prima o botão ▲ ou ▼ para seleccionar a opção e prima o botão ENTER/OK.

Para sair do modo WISELINK, prima o botão WISELINK no controlo remoto. Velocidade apresentação diapositivos: Seleccione para controlar a velocidade da apresentação de diapositivos. Pode seleccionar “Rápida”, “Normal” ou “Lenta”. Configurar Velocidade apresentação diapositivos :Rápida Rápida Música de fundo Definição Música de fundo Música de fundo : Seleccione para determinar pretende reproduzir um ficheiro MP3 durante uma apresentação de diapositivos. Pode seleccionar a música “Lig.” ou a música “Deslig.”. :Normal Lig. Repetição de música Lenta : Deslig. Protecção de ecrã : 5 min Mover Configurar Enter Velocidade apresentação diapositivos : Rápida Música de fundo Definição Música de fundo : Lig. Deslig. Repetição de música Lig. : Deslig. Protecção de ecrã : 5 min Mover Definição Música de fundo Enquanto uma apresentação de diapositivos está em curso, utilize a "Definição Música de fundo" para seleccionar um ficheiro de música ouvir. Seleccione um ficheiro MP3 como música de fundo. Voltar Enter Voltar Definição Música de fundo Escolha os ficheiros para a música de fundo. Folder 01 Folder 02 Folder 03 Folder 04 Folder 05 Folder 06 ◄◄ 1/1 Página ►► Mover Repetição de música Seleccione para determinar se deseja repetir a reprodução da música quando todos os ficheiros MP3 da pasta actual já tiverem sido reproduzidos. Configurar Enter Velocidade apresentação diapositivos : Rápida Música de fundo : Lig. Definição Música de fundo Repetição de música Protecção de ecrã Protecção de ecrã Seleccione para definir o tempo de espera até que seja apresentado o protector de ecrã. A protecção de ecrã aparece quando nenhum botão for premido no espaço de 1, 5 ou 10 minutos. Voltar Mover Configurar : Deslig. Deslig. : 5 min Lig. Enter Voltar Velocidade apresentação diapositivos : Rápida Música de fundo : Lig. Definição Música de fundo Repetição de música : Deslig. Protecção de ecrã : 5 min 1 min 5 min 10 min Mover Enter Voltar Português - 56 BN68-01313B-00Por-0817.indd 56 2007-08-17 3:25:09 O que é o Anynet+? Anynet+ é um sistema de rede AV que permite uma interface de utilizador AV fácil de utilizar, controlando todos os dispositivos de AV ligados através do menu Anynet+, se tiver dispositivos Samsung Electronics AV ligados. Ligar dispositivos Anynet+ O sistema Anynet+ só suporta dispositivos AV que suportem Anynet+. Verifique se existe uma marca de Anynet+ no dispositivo AV que vai ligar ao televisor. Para ligar directamente ao televisor

Ligue apenas o cabo óptico à tomada [Digital Audio Out (Optical)] do televisor e à tomada [Digital Audio Input] do receptor. Ligue apenas um receptor. Pode ouvir som de 5.1 canais através dos altifalantes do home theater. Caso contrário, só pode ouvir som estéreo de 2 canais. Ligue a Digital Audio IN (Optical) do home theater e o televisor correctamente para ouvir o som do televisor através do home theater. Contudo, não pode ouvir som do gravador BD que é enviado para o home theater através do televisor em canais 5.1, porque o televisor só emite som estéro de 2 canais. Consulte o manual do home theater. Pode ligar um dispositivo Anynet+ utilizando o cabo HDMI 1.3. Alguns cabos HDMI podem não suportar funções Anynet+. O Anynet+ funciona quando o dispositivo AV que suporta Anynet+ está no estado de suspensão ou ligado. Anynet+ unterstützt maximal 8 AV-Geräte. Português - 57 BN68-01313B-00Por-0817.indd 57 2007-08-17 3:25:09 Configurar o Anynet+ As seguintes definições são para utilizar as funções Anynet+.

Utilizar a função Anynet+

Carregue no botão Anynet+. Carregue no botão ▲ ou ▼ para seleccionar Configurar, depois carregue no botão ENTER/OK. Carregue no botão ENTER/OK para seleccionar Anynet+ (HDMICEC), depois carregue no botão ENTER/OK. Carregue no botão ▲ ou ▼ para seleccionar Lig., depois carregue no botão ENTER/OK. Activa a função Anynet+ (HDMI-CEC). Se seleccionar Deslig., desactiva a função Anynet+ (HDMI-CEC). Quando a função Anynet+ (HDMI-CEC) está desactivada, todas as operações relacionadas com o Anynet+ são igualmente desactivadas. Desligar um dispositivo Anynet+ automaticamente quando o televisor estiver desligado

Carregue no botão ▲ ou ▼ para seleccionar Desligar automat., depois carregue no botão ENTER/OK. Carregue no botão ▲ ou ▼ para seleccionar Lig., depois carregue no botão ENTER/OK.

Activa a função Desligar automático. Se seleccionar Deslig., a função Desligar automático é desactivada.

Configurar Anynet+ (HDMI-CEC) : OffDeslig. Desligar automat. : OffLig. Proc. disp. lig. Mover Enter Voltar Configurar Anynet+ (HDMI-CEC) : Lig. Desligar automat. Proc. disp. lig. Carregue no botão EXIT para sair. : Off Deslig. Lig. Mover Enter Voltar Para poder utilizar a função Anynet+, a definição Seleccionar dispositivo do telecomando do televisor tem de estar definida para televisor. Se definir a função Desligar automático para Deslig., os dispositivos externos ligados também são desligados quando o televisor for desligado. Contudo, se o dispositivo estiver a gravar, pode não se desligar. Procurar e Alternar entre dispositivos Anynet+

Carregue no botão Anynet+. Carregue no botão ▲ ou ▼ para seleccionar Seleccionar dispositivo e depois carregue no botão ENTER/OK. Carregue no botão ▲ ou ▼ para seleccionar um determinado dispositivo e carregue no botão ENTER/OK. Comuta para o dispositivo seleccionado. Se não encontra o dispositivo que quer, carregue no botão ▲ ou ▼ para seleccionar Proc. disp. lig., depois carregue no botão ENTER/ OK. Aparece a mensagem A configurar a ligação Anynet+... Quando a procura de dispositivos estiver concluída, aparece uma lista dos dispositivos ligados no menu Anynet+.

Configurar A comutação para os dispositivos seleccionados pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de Anynet+ (HDMI-CEC) : Lig. comutação. Desligar automat. : Lig. O tempo necessário para a procura de dispositivos é determinado Proc. disp. lig. pelo número de dispositivos ligados. Quando a procura de dispositivos estiver concluída, não aparece o número de dispositivos encontrados. Mover Enter Voltar Embora o televisor procure dispositivos automaticamente quando o ligar no botão POWER, os dispositivos ligados, quando o televisor estiver ligado ou numa outra circunstância, não aparecem na lista de dispositivos. Por isso, seleccione o menu Proc. disp. lig. para procurar os dispositivos. Se seleccionou o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet+. Comute para um dispositivo Anynet+ utilizando o botão Anynet+.

Português - 58 BN68-01313B-00Por-0817.indd 58 2007-08-17 3:25:10 Menu Anynet+ O menu Anynet+ muda, dependendo do tipo e do estado dos dispositivos Anynet+ ligados ao televisor. Menu Anynet+ Ver TV Selec.dispositivo Gravar Menu no dispositivo Func. do dispositivo Receiver Configurar Descrição Passa do modo Anynet+ para o modo de transmissão televisiva. O seu televisor liga-se ao dispositivo correspondente. A gravação começa (este menu funciona só com um dispositivo que suporte a gravação). Aparece o menu do dispositivo ligado. Exemplo. Se tiver ligado um Gravador DVD, aparece o menu de títulos do Gravador DVD. Aparece o menu de controlo da reprodução do dispositivo ligado. Exemplo. Se tiver ligado um Gravador DVD, aparece o menu de controlo da reprodução do Gravador DVD. O som sai através do receptor. Pode configurar o ambiente para utilizar o Anynet+. Botões do telecomando do televisor disponíveis no modo Anynet+ Tipo de dispositivo Dispositivo Anynet+ Dispositivo com sintonizador incorporado Dispositivo de Áudio Anyview2

Estado de funcionamento Depois de comutar para o dispositivo, quando aparecer no ecrã o menu do dispositivo correspondente. Depois de comutar para o dispositivo, enquanto reproduz um ficheiro Depoir de comutar para o dispositivo, quando estiver a ver um programa televisivo Quando o receptor estiver activado Quando estiver a ver televisão Botões disponíveis Botões numéricos Botões ▲/▼/◄/►/ENTER/OK Botões coloridos Botão EXIT ◄◄ (Procura para trás) ►►(Procura para a frente) (Parar) ► (Reproduzir/Pausa) Botão CH ▲/▼ Botão VOL +/Botão MUTE ► (Reproduzir/Pausa) A função Anynet+ só funciona quando o telecomando estiver definido para o televisor. O botão REC só funciona enquanto estiver no estado de gravação. Não consegue controlar os dispositivos Anynet+ utilizando os botões existentes na parte lateral do televisor. Só consegue controlar os dispositivos Anynet+ utilizando o telecomando do televisor. O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet+. As funções Anynet+ não funcionam com os produtos de outros fabricantes. No modo Anynet+, os botões coloridos podem não funcionar devidamente. As operações ◄◄, ►► podem diferir dependendo do dispositivo. Gravar Pode gravar um programa televisivo utilizando um gravador. Carregue no botão REC. A gravação começa (só quando ligar o dispositivo Anynet+ que permite a gravação).

O programa de televisão actual é gravado no estado Ver televisão. Se estiver a ver imagens através de outro dispositivo, são essas imagens que são gravadas. Também pode gravar os fluxos da fonte seleccionando Gravar depois de carregar no botão Anynet+. Antes de gravar, verifique se a tomada da antena está correctamente ligada ao dispositivo de gravação. Para informações sobre como ligar a antena ao dispositivo de gravação, consulte o manual do utilizador respectivo. Português - 59 BN68-01313B-00Por-0817.indd 59 2007-08-17 3:25:10 Ouvir através de um receptor Pode ouvir o som através de um receptor e não pelo altifalante do televisor.

1. Carregue no botão Anynet+.

Carregue no botão ▲ ou ▼ para seleccionar Receiver, depois carregue no botão ENTER/OK.

2. Carregue no botão ◄ ou ► para seleccionar Lig., depois carregue no botão

ENTER/OK. Agora pode ouvir o som através do receptor.

3. Carregue no botão EXIT para sair.

Menu no dispositivo Func. do dispositivo Receiver : Lig. Quando o receptor estiver definido para Ligado, pode ouvir o som Configurar do televisor através do receptor de 2 canais. Mover Enter Se o receptor for exclusivo para home theater (só suporta áudio), Saída pode não aparecer na lista de dispositivos. O receptor só funciona depois de ligar a tomada óptica do televisor e o receptor adequadamente. Se um conteúdo tiver problemas de direitos de autor, pode não conseguir ouvir correctamente através do receptor. Quando estiver a ouvir através do receptor, há restrições para utilização do menu PIP e do menu relacionado com o áudio. Antes de solicitar assistência técnica, verifique os seguintes pontos Sintoma Solução O Anynet+ não funciona.

A mensagem Ligação a Anynet+ dispositivo aparece no ecrã.

Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só suporta dispositivos Anynet+. Ligue apenas um receptor. Verifique se o cabo de alimentação do dispositivo Anynet+ está ligado correctamente. Verifique as ligações por cabo Video/Audio/HDMI do dispositivo Anynet+. Verifique se Anynet+ (HDMI-CEC) está definido para Lig. no menu de configuração Anynet+. Verifique se o telecomando do televisor está no modo TV. Verifique se é um telecomando exclusivo para o Anynet+. O Anynet+ não funciona em determinadas condições (na procura de canais). Quando ligar ou desligar o cabo HDMI 1.3, volte a procurar os dispositivos ou reinicie o televisor. Verifique se a função Anynet+ do dispositivo Anynet+ está na posição On (Ligada). Verifique se o dispositivo Anynet+ está correctamente ligado ao televisor e se o Anynet+ (HDMICEC) está definido para Ligado no menu de configuração Anynet+. Carregue no botão TV do telecomando para mudar para o televisor. Depois carregue no botão Anynet+ para que apareça o menu Anynet+ e seleccione um menu desejado. Seleccione Ver TV no menu Anynet+. Carregue no botão SOURCE do telecomando do televisor e seleccione um dispositivo que não seja Anynet+. Carregue em qualquer uma das opções CH, CH LIST , PRE-CH, para mudar para o modo de televisor (o botão de canal só funciona quando não estiver ligado um dispositivo Anynet+ com sintonizador incorporado). Não pode utilizar o telecomando quando estiver a configurar o Anynet+ ou a mudar para um modo de visualização. Utilize o telecomando quando a configuração do Anynet+ ou a comutação para o modo de visualização estiverem concluídos. O dispositivo Anynet+ não reproduz. Não pode utilizar a função de jogos enquanto com a função Plug & Play em curso. Não aparece o dispositivo ligado.

Verifique se o dispositivo suporta as funções Anynet+. Verifique se o cabo HDMI está correctamente ligado. Verifique se <Anynet+ (HDMI-CEC)> está programado para <Lig.> no menu de configuração Anynet+. Procure novamente dispositivos Anynet+. Só pode ligar um dispositivo Anynet+ utilizando o cabo HDMI 1.3. Alguns cabos HDMI podem não suportar funções Anynet+. Não consegue gravar o programa de Televisão. Verifique se a tomada da antena do dispositivo de gravação está bem ligada. O som do televisor não sai pelo receptor. Ligue o cabo óptico entre o televisor e o receptor. Português - 60 BN68-01313B-00Por-0817.indd 60 2007-08-17 3:25:10 Ajuste do suporte de montagem na parede(vendido em separado)(LE52F9) Quando instalar o suporte de montagem na parede, pode facilmente ajustar a posição do seu televisor. Painel traseiro do televisor Montagem na parede Cabo SERVICE (não incluído)

1. Carregue no botão MENU para este aparecer.

Carregue nos botões ▲ ou ▼ para seleccionar “Configurar”, depois carregue no botão ENTER/OK.

2. Carregue nos botões ▲ ou ▼ para seleccionar “Ajuste

montagem na parede”, depois carregue no botão ENTER/OK.

3. Ajuste na posição desejada utilizando os botões ▲,▼,◄ ou ►.

4. Carregue no botão EXIT para sair.

➣ Se carregar num botão de seta quando não estiver nenhum OSD no ecrã do televisor,aparece o ecrã de Ajuste. ➣ Quando desligar a alimentação, o televisor vai para a posição de instalação inicial. Se ligar a alimentação, o televisor vai para a última posição gravada que ajustou. ➣ O suporte automático de parede não funciona quando Anynet+ está a funcionar. Utilizar o botão do telecomando Botão botão vermelho

Move Enter Return Mover Enter Voltar Ajuste montagem na parede Posição1 Posição 1 2 3 Ajustar INFO Coluna Central Saída Operações botão amarelo Ajuste ângulo de montagem na parede Inclinação para cima, inclinação para baixo, mover para a direita, mover para a esquerda Reiniciar Vai para a posição de instalação inicial Posição gravada e ir para essa posição gravada

1. Seleccione os botões de direcção no telecomando.

2. Carregue no botão vermelho (Seleccionar posição 1).

3. Ajuste o aparelho até à posição desejada, seguindo o manual do

proprietário do suporte de parede.

4. A posição que ajustou em último lugar fica memorizada como

5. Se utilizar o botão verde (Seleccionar posição 2) e depois o

amarelo (Seleccionar posição 3), pode guardar as posições de acordo com os procedimentos acima. 6. Pode guardar até 3 posições respectivas. Com os botões vermelho (Seleccionar posição 1), verde (Seleccionar posição 2) e amarelo (Seleccionar posição 3). Se carregar num botão depois de guardar, o aparelho move-se automaticamente para o ângulo guardado.

7. Se mover novamente o aparelho a partir de uma posição guardada, é guardada a última posição.

Para a instalação, consulte o Manual de instalação fornecido. Para instalação do produto e instalação e localização do suporte de montagem na parede, consulte uma empresa de instalações especializada. Esta instalação deve ser utilizada quando montar o suporte na parede. Para instalar a outros materiais num edifício, consulte o distribuidor mais próximo Português - 61 BN68-01313B-00Por-0817.indd 61 2007-08-17 3:25:11 Utilizar o cadeado Kensington anti-roubo (consoante o modelo) O cadeado Kensington é um dispositivo que serve para fixar fisicamente o sistema quando utilizado em locais públicos. O dispositivo de bloqueio tem de ser adquirido separadamente. O aspecto e o método de bloqueio podem ser diferentes do que mostra a figura; tudo depende do fabricante. Consulte o manual fornecido com o cadeado Kensington para o utilizar correctamente.

1. Introduza o dispositivo de

bloqueio na ranhura Kensington Cabo do televisor LCD (Figura 1) e rode-o na direcção de bloqueio Figura 2 (Figura 2).

2. Ligue o cabo do cadeado

Figura 1 Kensington. ➣ A posição do cadeado Kensington varia consoante o

3. Fixe o cadeado Kensington a

respectivo modelo. uma secretária ou a um objecto <Opcional> estático pesado. Resolução de problemas: Antes de contactar a assistência técnica Não há som nem imagem

• Verifique se o cabo de alimentação está ligado a uma tomada de parede.
• Verifique se carregou nos botão na parte da frente do televisor.
• Verifique as definições de contraste e brilho da imagem.
• Verifique o volume. A imagem está normal mas não se ouve o som

• Verifique se carregou ou não no botão MUTE do telecomando.
• Verifique se a opção “Sil. interno” está desactivada (Deslig.). O ecrã está preto e o indicador luminoso de corrente está a piscar

• No computador, verifique: corrente, cabo de sinal.
• O televisor está a utilizar o sistema de gestão de energia.
• Mova o rato do computador ou carregue numa tecla do teclado. Não há imagem ou a imagem está a preto e branco

• Regule as definições de cor.
• Verifique se o sistema de transmissão seleccionado está correcto. Interferências no som e na imagem

• Tente identificar o aparelho eléctrico que está a provocar interferências no televisor e afaste-o.
• Ligue o televisor a uma tomada diferente. A imagem está esbatida ou tem chuva, o som sai distorcido

• Verifique a direcção, a localização e as ligações da antena. Estas interferências ocorrem normalmente devido à utilização de uma antena interna. O telecomando não funciona

• Substitua as pilhas do telecomando.
• Limpe a parte superior do telecomando (janela de transmissão).
• Verifique os terminais das pilhas. Aparece a mensagem “Verificar cabo sinal”.

• Verifique se o cabo de sinal está correctamente ligado ao PC ou às fontes de vídeo.
• Verifique se o PC ou as fontes de vídeo estão ligados. No modo PC, aparece a mensagem “Função Não Disponível”.

• Verifique a resolução máxima e a frequência do adaptador de vídeo.
• Compare estes valores com os dados apresentados na secção Modos de visualização. A imagem danificada aparece no canto do ecrã.

• Se “Digitalização prec.” for seleccionado em alguns dispositivos externos, a imagem danificada pode aparecer no canto do ecrã. Este sintoma é provocado por dispositivos externos, não pelo televisor. O LCD TFT utiliza um painel constituído por subpixels (6 220 800) que necessitam de uma tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels claros ou escuros no ecrã. Estes pixels não afectam o desempenho do produto. Português - 62 BN68-01313B-00Por-0817.indd 62 2007-08-17 3:25:12 Características técnicas e ambientais Nome do modelo Tamanho do ecrã (na diagonal) Resolução de PC Som Saída Dimensões (L x P x A) Televisor apenas Com base Peso (com base) Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento LE52F9 LE70F9 52 polegadas 70 polegadas 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 15 W X 2 15 W X 2 1372 x 120 x 780 mm 1372 x 320 x 845 mm 1771 x 150 x 1023 mm 1771 x 420 x 1079 mm 42 kg 96 kg 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação Rotação da base (para a esquerda/direita) (LE52F9) -20˚ ~ 20˚

O design e as características técnicas estão sujeitos a alterações sem aviso prévio. Este dispositivo é um aparelho digital de Classe B. Para informações sobre a fonte de alimentação e o consumo de energia, veja a etiqueta colada ao produto. Português - 63 BN68-01313B-00Por-0817.indd 63 2007-08-17 3:25:12 Varnostni ukrepi pri prikazu mirujoče slike Mirujoča slika lahko trajno poškoduje TV-zaslon.
