BEDIENUNGSANLEITUNG LE-52F96BD SAMSUNG

BOITIER DECODEUR SAMSUNG

La conception et les spécifications sont susceptibles de changer sans préavis. Ce périphérique est un appareil numérique de classe B. Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit. Français - 63 BN68-01313B-00Fre-0817.indd 63 2007-08-17 10:41:01 Vorsichtsmaßnahmen beim Anzeigen von Standbildern Ein Standbild kann zu einer dauerhaften Beschädigung des Fernsehbildschirms führen.

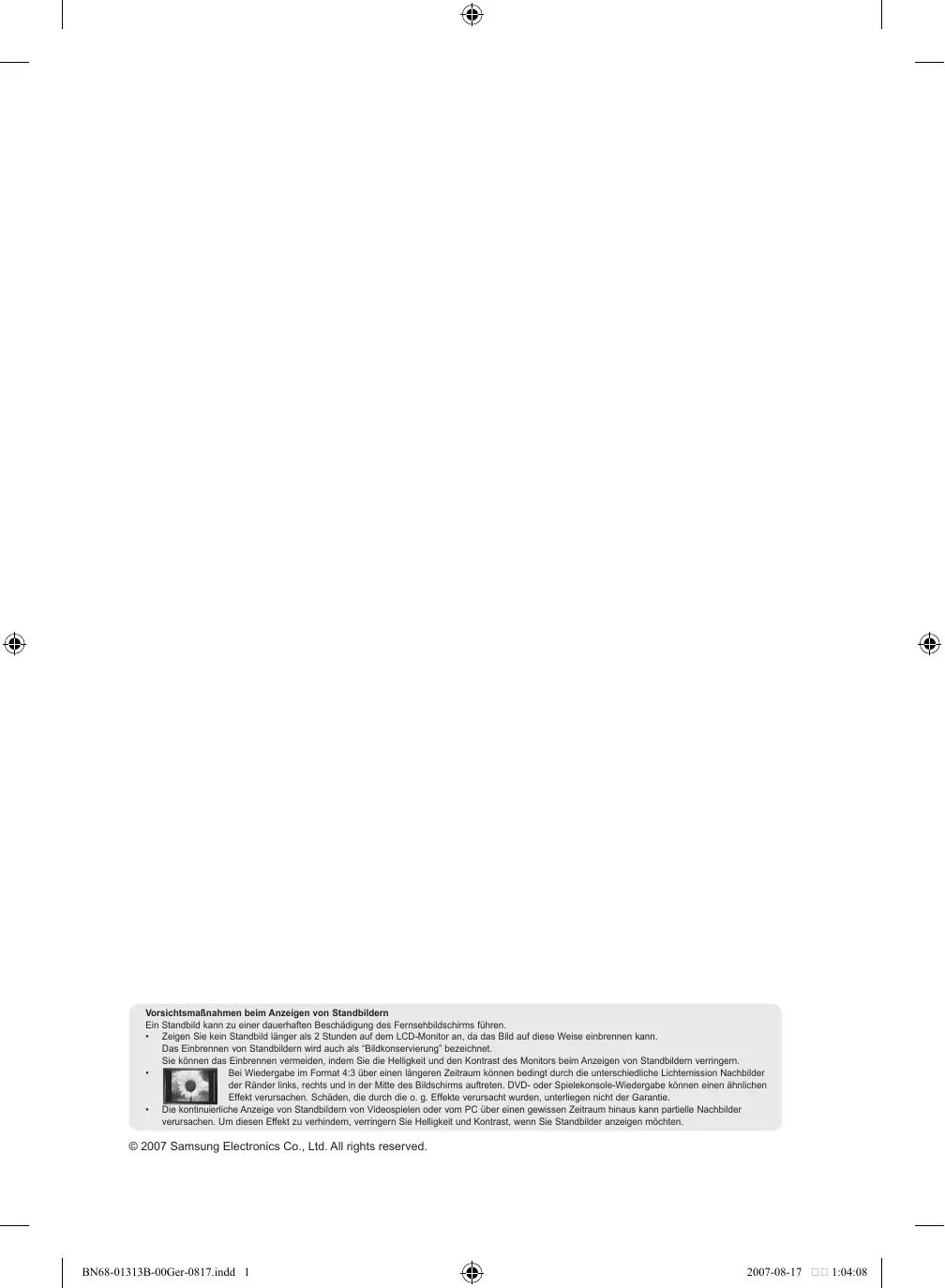

• Zeigen Sie kein Standbild länger als 2 Stunden auf dem LCD-Monitor an, da das Bild auf diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als “Bildkonservierung” bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Monitors beim Anzeigen von Standbildern verringern.
• Bei Wiedergabe im Format 4:3 über einen längeren Zeitraum können bedingt durch die unterschiedliche Lichtemission Nachbilder der Ränder links, rechts und in der Mitte des Bildschirms auftreten. DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen Effekt verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, unterliegen nicht der Garantie.
• Die kontinuierliche Anzeige von Standbildern von Videospielen oder vom PC über einen gewissen Zeitraum hinaus kann partielle Nachbilder verursachen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten. © 2007 Samsung Electronics Co., Ltd. All rights reserved. BN68-01313B-00Ger-0817.indd 1 2007-08-17 1:04:08 Inhalt

ANSCHLIESSEN UND VORBEREITEN DES FERNSEHGERÄTS

• Lieferumfang p. 3
• Anbringen der Wandhalterung p. 3
• Bedienfeld p. 4
• Anschlussfeld p. 5
• Fernbedienung p. 7
• Batterien in die Fernbedienung einsetzen p. 8
• Ein-und Ausschalten p. 8
• Fernsehgerät in den Standby-Modus schalten p. 8
• Plug & Play p. 9

EINSTELLEN DES BILDES

• Bildstandard ändern p. 15
• Bild einstellen p. 15
• Farbtemperatur einstellen p. 16
• Aktivieren der Hintergrundbeleuchtung p. 16
• Konfigurieren detaillierter Bildeinstellungen p. 17
• Bildformat wählen p. 18
• Auswählen des Bildschirmmodus p. 18
• Digitale RM / Farbverstärkung / DNIe / LED SmartLighting / Kino-Plus p. 19
• Aktuelles Bild einfrieren p. 19
• Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte p. 20
• Bild-in-Bild-Funktion (PIP) verwenden p. 20

• Aktuelle Uhrzeit einstellen und anzeigen p. 22
• Sleep-Timer einstellen p. 23
• Fernsehgerät automatisch ein- und ausschalten p. 23
• Funktionsbeschreibung Sprache auswählen p. 24
• Software aktualisieren p. 24
• Spielemodus / Blaues Bild / Melodie / Lichteffekt / Energiesparmod. / HDMI-Schwarzwert / Funktions-Demo p. 25
• Signalquelle auswählen p. 26
• Signalquellennamen bearbeiten Deutsch p. 26

• Allgemeines zum Teletext p. 41
• Teletext anzeigen p. 42
• Eine bestimmte Teletextseite anzeigen p. 42
• Auswählen einer Teletextseite mit Fastext p. 43
• Fernbedienung einrichten p. 43
• Fernbedienungscodes p. 44

KONFIGURIEREN DES PCS

EMPFEHLUNGEN FÜR DEN BETRIEB

• Verstellbare Wandhalterung (gesondert lieferbar) (LE52F9) p. 61
• Kensington-Schloss als Diebstahlsicherung (modellabhängig) p. 62
• Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst p. 62
• Spezifikationen p. 63
• PC-Software installieren (unter Windows XP) p. 47
• Anzeigemodi p. 47
• Einstellungen für PC vornehmen p. 48
• Einstellen des Heimkino-PC p. 49
• WISELINK Verwenden der WISELINK-Funktion p. 50
• Verwenden des WISELINK-Menüs p. 51
• Verwenden der FOTO (JPEG)-Liste p. 52
• MP3-Liste verwenden p. 55
• Benutzen des Setup-Menüs p. 56
• Informationen zu Anynet+ Was ist Anynet+? p. 57
• Anschließen von Anynet+-Geräten p. 57
• Einrichten von Anynet+ p. 58
• Suchen von Anynet+-Geräten und Umschalten zwischen diesen Geräten p. 58
• Aufnehmen p. 59
• Tonwiedergabe mit einem Receiver p. 60
• Prüfen Sie Folgendes, bevor Sie sich an den Service wenden Symbole Tastendruck Wichtig Hinweis Zielwahltaste Deutsch - BN68-01313B-00Ger-0817.indd 2 2007-08-17 1:04:09 Lieferumfang Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung. Fernbedienung & Batterien (AAA x 2) p. 60

• Handbuch mit Sicherheitshinweisen Reinigungstuch

• Registrierkarten Garantiekarte/Handbuch mit Sicherheitshinweisen/Registrierkarten (nicht überall verfügbar) Anbringen der Wandhalterung Mit der separat erhältlichen Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandmontagehalterung von einem Techniker helfen. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen. ➣ Entfernen Sie den Fuß, und decken Sie die Aussparung an der Unterseite des Fernsehgeräts mit einer Abdeckung ab und befestigen Sie diese mit zwei Schrauben. Deutsch - BN68-01313B-00Ger-0817.indd 3 2007-08-17 1:04:10 Bedienfeld <LE52F9>

Die Produktfarbe und -form kann je nach Modell unterschiedlich sein. 1 SOURCE

Schaltet zwischen allen verfügbaren Signalquellen um (TV, Ext.1, Ext.2, AV, S-Video, Komp., PC, HDMI1, HDMI2, HDMI3, DTV). Im Bildschirmmenü können Sie diese Schaltfläche 6 wie die ENTER/OK auf der Fernbedienung verwenden. 2 MENU

Tasten auf der Vorderseite Berühren Sie die verschiedenen Tasten, um die gewünschten Funktionen zu nutzen. Stromversorgungsanzeige Blinkt und schaltet sich aus bei eingeschalteter Stromversorgung leuchtet auf im Standbymodus. Lautsprecher Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. Drücken Sie diese Taste, um ein Bildschirmmenü 8 (Netztaste) zu den Funktionen des Fernsehgeräts [LE52F9] Berühren Sie den silbernen Sensor einzublenden. unterhalb der ( )-Markierung, um das Fernsehgerät an- bzw. auszuschalten. Drücken Sie diese Tasten, um die Lautstärke zu erhöhen oder zu verringern. Im Bildschirmmenü können Sie die Schaltflächen wie die Tasten und auf der Fernbedienung verwenden. Sender wechseln. Im Bildschirmmenü können Sie die Schaltflächen wie die Tasten Silberner Sensor und auf der Fernbedienung verwenden. [LE70F9] Drücken Sie diese Taste, um das (Ohne Fernsteuerung können Sie das Fernsehgerät ein- und auszuschalten. Fernsehgerät mit den Kanaltasten einschalten.) Deutsch - BN68-01313B-00Ger-0817.indd 4 2007-08-17 1:04:10 Anschlussfeld

[Buchsen an der Seitenverkleidung]

➣ Die Produktfarbe und -form kann je nach Modell unterschiedlich sein. ➣ Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschaltet sein. ➣ Achten Sie beim Anschließen eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche Farbe aufweisen. 1 EXT 1, EXT 2 EXT 1 Video

Ausgang Video + Audio (L/R) Nur TV- oder DTV-Ausgang verfügbar. Ausgang frei wählbar. - Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-Disc-Player. 2 AUDIO OUT(R-AUDIO-L) - Verbinden Sie die einen Enden der RCA-Audiokabel mit dem Anschluss “AUDIO OUT “R-AUDIO-L” auf der Rückseite des Geräts und die anderen Enden mit den entsprechenden Audioeingängen des DVD-Heimkinosystems.

3 HDMI IN 1, HDMI IN 2, HDMI IN 3

- Unterstützt Verbindungen zwischen AV-Geräten (Set-Top-Boxen, DVD-Playern), die für HDMI-Schnittstellen geeignet sind. - Beim Anschluss von Geräten über eine HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich. - Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN2 erfolgen. ➣ Was ist HDMI? - HDMI, die hochauflösende Multimediaschnittstelle, ermöglicht die Übertragung von hochauflösenden digitalen Videodaten und mehreren Kanälen mit Digitalaudio (5.1 Kanäle). - Mit dem entsprechenden Kabel ermöglicht der HDMI/DVI-Anschluss DVI-Verbindungen zu einem erweiterten Gerät (nicht mitgeliefert). Der Unterschied zwischen HDMI und DVI besteht darin, dass ein Gerät mit HDMI kleiner ist, mit dem Kopierschutz HDCP (High Bandwidth Digital Copy Protection/ digitaler Kopierschutz) ausgestattet ist und digitalen Mehrkanalton unterstützt. ➣ Bei dem Fernsehgerät erfolgt u. U. keine Tonausgabe und das Fernsehbild weist evtl. anormale Farben auf, wenn DVD-Player/Kabelboxen/Satellitenempfänger angeschlossen werden, die ältere HDMI-Versionen als 1.3 unterstützen. Beim Anschluss eines älteren HDMI-Kabels und fehlender Tonausgabe schließen Sie das HDMI-Kabel an den Eingang HDMI IN 2 und die Audiokabel an die Eingänge DVI IN (HDMI2) “R-AUDIO-L” auf der Rückseite des Fernsehgeräts an. Wenn dies eintritt, wenden Sie sich an die Firma, die Ihnen den DVD-Player bzw. den Kabel- oder Satellitenreceiver zum Bestätigen der HDMI-Version bereitgestellt hat. Anschließend fordern Sie ein Upgrade an. HDMI-Kabel für andere Versionen als 1.3 können störendes Flackern des Bildschirms verursachen oder zum völligen Ausfall des Fernsehgeräts führen. DVI IN (HDMI 2) (R-AUDIO-L) - DVI-Audioausgänge für externe Geräte. Deutsch - BN68-01313B-00Ger-0817.indd 5 2007-08-17 1:04:11

Unterstützte Modi für HDMI/DVI und Komp HDMI/DVI 50 Hz HDMI/DVI 60 Hz Komp. 480i 480p 576i 576p 720p 1080i 1080p

4 ANT IN Damit die Fernsehkanäle korrekt empfangen werden, muss das Fernsehgerät an eine der folgenden Signalquellen angeschlossen sein: - Außenantenne / Kabelfernsehanschluss / Satellitenempfänger 5 Steckplatz für COMMON INTERFACE - Ohne eingelegte “CI-Karte” zeigt das Fernsehgerät auf einigen Kanälen ein “gestörtes Signal” an. - Die Verbindungsinformationen mit Telefonnummer, Kennung der CI-Karte, Hostkennung und anderen Angaben wird in ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter. - Wenn die Kanalinformationskonfiguration abgeschlossen ist, wird die Meldung “Aktualisierung abgeschlossen” angezeigt. Dies bedeutet, dass die Kanalliste jetzt aktualisiert ist. ➣ Sie müssen sich die CI-Karte bei einem der örtlichen Kabelnetzbetreiber beschaffen. Entfernen Sie die CI-Karte, indem Sie sie vorsichtig mit Ihren Händen herausziehen, da die CI-Karte beim Herunterfallen beschädigt werden kann. ➣ Die Richtung, in der Sie die Karte einlegen müssen, ist darauf mit einem Pfeil markiert. 6 WISELINK - Schließen Sie ein USB-Massenspeichergerät an, um Fotodateien (JPEG) anzuzeigen und Audiodateien (MP3) abzuspielen. 7 Kopfhörerbuchse - Kopfhörer können an den Kopfhörer-Ausgang des Geräts angeschlossen werden. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet. 8 S-VIDEO oder VIDEO / R-AUDIO-L - Schließen Sie ein Cinch- oder ein S-VIDEO-Kabel an ein geeignetes Audio/Video-Gerät an (z. B. Videorecorder, DVDPlayer oder Camcorder). - Verbinden Sie das eine Ende der Cinch-Audiokabel mit dem Anschluss “R - AUDIO - L” Ihres Geräts und das andere Ende mit den entsprechenden Audioausgängen des Audio/Video-Geräts. 9 PC IN (PC)/(AUDIO) - Zum Anschließen an den Video- und Audioausgang eines Computers. 0 DIGITAL AUDIO OUT (OPTICAL) - Ausgang an ein digitales Audiogerät anschließen ! SERVICE - Verbinden Sie dies mit dem Anschluss an der optionalen Wandhalterung. Dadurch können Sie den Betrachtungswinkel des Fernsehgeräts mit der Fernbedienung einstellen. Das Modell LE70F9 kann nicht auf einer Wandhalterung montiert werden. Der Anschluss EX-LINK hat bei diesem Modell die Funktion eines Serviceanschlusses. @ COMPONENT IN - Verbinden Sie die Komponentenanschlüsse (“PR”, “PB”, “Y”) auf der Rückseite des Fernsehgeräts über KomponentenVideokabel (optional) mit den entsprechenden Komponenten-Videoausgängen des DTV- oder DVD-Geräts. - Wenn Sie sowohl die Set-Top-Box als auch ein DTV- oder DVD-Gerät anschließen möchten, verbinden Sie die Set-TopBox mit dem DTV- oder DVD-Gerät, und verbinden Sie das DTV- oder DVD-Gerät mit dem Component-Anschluss (“PR”, “PB”, “Y”) des Fernsehgeräts. - Die PR -, PB - und Y-Anschlüsse von Component-Geräten (DTV oder DVD) sind manchmal mit Y, B-Y und R-Y bzw. Y, Cb und Cr beschriftet. - Verbinden Sie den Audioausgang “R – AUDIO – L” auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel (optional) mit dem entsprechenden Audioausgang des DTV- oder DVD-Geräts. - Die optimale Bildauflösung für dieses LCD-Fernsehgerät liegt im 1080p-Modus vor. - Die maximal Bildauflösung für dieses LCD-Fernsehgerät liegt im 1080p-Modus vor. # Kensington-Schloss (modellabhängig) - Das Kensington-Schloss (optional) dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort. - Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät erworben haben. - Die Position des Kensington-Schlosses ist modellabhängig. Deutsch - BN68-01313B-00Ger-0817.indd 6 2007-08-17 1:04:11 Fernbedienung 1 Wählt ein Zielgerät aus, das mit der Samsung-Fernbedienung (TV, DVD, STB, CABLE, VCR) gesteuert werden soll. (Informationen hierzu finden Sie auf den Seiten 43~46.) 2 Standby-Taste des Fernsehgeräts 3 Zifferntasten für direkte Programmplatzeingabe 4 Taste zum Auswählen von ein/zweistelligen Programmplätzen 5 Anzeige der “Kanalliste” auf dem Bildschirm 6 TV- und DTV-Modus direkt aufrufen 7 Videorecorder-/DVD-Funktionen (Rücklauf, Stopp, Wiedergabe/ Pause, Vorlauf) 8 Lautstärke erhöhen Lautstärke verringern 9 Ton vorübergehend ausschalten 0 Bildschirm-Hauptmenü anzeigen ! Zurück zum vorherigem Menü # EPG-Anzeige (Elektronischer Programmführer) $ Auswahl der Bildgröße % Audioeffektauswahl ^ Einstellung für 5 verschiedene Geräte: TV, DVD, STB, CABLE, oder VCR. & [LE52F9] Durch Drücken dieser Taste werden die Tasten für Lautstärke und Kanl CH sowie TV, DVD, CABLE, STB und VCR auf der Fernbedienung beleuchtet. [LE70F9] Durch Drücken dieser Taste werden die Tasten für VOL, CH, MUTE und LED beleuchtet.

• Verfügbare Signalquelle auswählen ( Vorheriger Kanal ) Mit dieser Funktion können Sie Foto- (JPEG) und Audiodateien (MP3) von einem externen Gerät anzeigen bzw. wiedergeben. a Mit dieser Fernbedienung können Sie die Aufnahmen von Samsung-Rekordern steuern. (Nur Anynet+-Funktion)

b P : Nächster Kanal P : Vorheriger Kanal c OSD-Menü ausblenden d Steuern des Cursors im Menü e Anzeigen von Informationen zur aktuellen Sendung f Führt die AnynetAnzeigefunktionen aus und richtet die Anynet-Geräte ein. g Farbtasten: Drücken Sie die Taste zum Hinzufügen oder Löschen von Kanälen und zum Speichern von Kanälen in der Liste der bevorzugten Kanäle im Menü “Kanalliste”. h Ein/Aus für Bild-im-Bild Untertitel anzeigen Bildeffekt auswählen Standbild anzeigen Wenn die Fernbedienung nicht funktioniert, wechseln Sie die Batterien, und drücken Sie vor der erneuten Verwendung 2–3 Sekunden lang die Taste “RESET”. m Anzeige der ausgewählten Signalquelle und des Batteriestatus n Verwendung der Fernbedienung für TV, DVD, STB, CATV, VCR (siehe Seiten 43~46) Teletext-Funktionen 6 Teletextanzeige beenden 0 Teletext-Index @ Alternativ wählen Sie Teletext, Double oder Mix. $ Teletextgröße auswählen

• Teletext-Modus auswählen (LIST/FLOF) ( Untergeordnete Teletextseite b P : Nächste Seite P : Vorige Seite c Teletext abbrechen e Verborgenen Inhalt einblenden g Fastext-Thema auswählen h Seite weiter anzeigen (nicht umblättern) j Teletextseite speichern [LE52F9]

[LE70F9] Die Leistungsfähigkeit der Fernbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden. Dies ist eine spezielle Fernbedienung für Personen mit beeinträchtigtem Sehvermögen. Die Netztaste sowie die Tasten zum Einstellen des Kanals und der Lautstärke, für Stopp und PLAY/PAUSE sind in Blindenschrift beschriftet. Deutsch - BN68-01313B-00Ger-0817.indd 7 2007-08-17 1:04:12 Batterien in die Fernbedienung einsetzen

1. Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der

Abbildung dargestellt.

2. Legen Sie zwei AAA-Batterien ein.

➣ Achten Sie darauf, dass die Pole der Batterien “+” und “–” wie im Batteriefach angezeigt ausgerichtet sind.

3. Schieben Sie die Abdeckung wieder auf die Fernbedienung.

➣ Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort. Die Fernbedienung funktioniert bis zu einer Entfernung von 7 m zum Fernsehgerät. (Bei normaler Nutzung der Fernbedienung halten die Batterien ungefähr ein Jahr.)

Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes:

1. Ist das Fernsehgerät eingeschaltet?

2. Wurden Plus- und Minuspol der Batterien vertauscht?

3. Sind die Batterien leer?

4. Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht

5. Befindet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden. Ein-und Ausschalten Das Netzkabel wird auf der Rückseite des Fernsehgeräts angeschlossen.

1. Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an.

➣ Die Standby-Anzeige auf der Vorderseite des Geräts leuchtet auf.

2. Drücken Sie die Taste auf dem Bedienfeld des Fernsehgeräts.

➣ Zum Einschalten des Fernsehgeräts können Sie auch die Taste POWER oder die Taste TV/DTV auf der Fernbedienung drücken. ➣ Der Sender, den Sie zuletzt gesehen haben, wird automatisch wieder aufgerufen.

3. Drücken Sie auf der Fernbedienung die Zifferntasten (0-9) oder eine der Programmplatz-Wahltasten

( / ) rechts auf dem Bedienfeld des Fernsehgeräts ➣ Wenn Sie das Gerät zum ersten Mal einschalten, können Sie die Sprache auswählen, in der die Menüs angezeigt werden.

4. Zum Ausschalten des Fernsehgeräts drücken Sie erneut die Taste POWER .

Fernsehgerät in den Standby-Modus schalten Zur Verringerung des Stromverbrauchs kann das Gerät in den Standby-Modus geschaltet werden. Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit).

1. Drücken Sie die Taste POWER auf der Fernbedienung.

➣ “Der Bildschirm wird ausgeschaltet, und auf der Vorderseite des Fernsehgeräts leuchtet die Standby-Anzeige auf.”

2. Drücken Sie einfach erneut die Taste POWER , eine Zifferntaste (0-9) oder eine TV/DTV- oder

Programmplatz-Wahltaste ( / ), um das Gerät wieder einzuschalten. ➣ Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Ziehen Sie dann sicherheitshalber den Netzstecker und das Antennenkabel. Deutsch - BN68-01313B-00Ger-0817.indd 8 2007-08-17 1:04:13 Plug & Play Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, Plug & Play werden automatisch einige Grundeinstellungen vorgenommen. Die folgenden Einstellungen sind verfügbar. ➣ Funktionen für Digitalfernsehen (DVB) funktionieren nur in Ländern und Regionen, in denen digitale DVB-T-Signale (MPEG2) terrestrisch Start Plug & Play. gesendet werden. Fragen Sie bei Ihrem örtlichen Händler nach, ob Sie dort DVB-T empfangen können. Zwar hält dieses Fernsehgerät die Vorgaben der DVB-T-Spezifikation ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T-Signalen gewahrt bleibt. Verschiedenen Funktionen sind möglicherweise in manchen Ländern nicht verfügbar. Enter

1. Drücken Sie die Taste POWER auf der Fernbedienung.

Die Meldung “Start Plug & Play” wird angezeigt. Die Schaltfläche “OK” ist ausgewählt.

2. Wählen Sie die entsprechende Sprache aus. Drücken Sie hierzu die Taste oder .

Drücken Sie zum Bestätigen der Auswahl die Taste ENTER/OK.

3. Drücken Sie die Taste ◄ oder ►, um “Geschäft” oder Privat auszuwählen, und drücken Sie dann die Taste

ENTER/OK. ➣ Wir empfehlen Ihnen, das Fernsehgerät im Modus “Privat” zu verwenden, um das optimale Bild für den Privatgebrauch zu erzielen. ➣ Der Modus Geschäft ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird. ➣ Wenn der Anzeigemodus versehentlich auf den Geschäft-Modus eingestellt wurde und das Gerät wieder in den Modus Dynamisch (Privat) geschaltet werden soll, drücken Sie die Taste Lautstärke, und halten Sie die Taste MENU an der Seite des Fernsehgeräts fünf Sekunden lang gedrückt.

4. Die Meldung “Antenneneingang prüfen” wird angezeigt, wenn “OK” ausgewählt ist. Drücken Sie die Taste

ENTER/OK. ➣ Überprüfen Sie, ob das Antennenkabel richtig angeschlossen ist.

5. Wählen Sie die entsprechende Sprache aus. Drücken Sie hierzu die Taste oder .

Drücken Sie zum Bestätigen der Auswahl die Taste ENTER/OK.

6. Die Meldung “Einige DTV-Funktionen sind möglicherweise nicht verfügbar. Digital Scan?” wird angezeigt.

Drücken Sie die Tasten ◄ oder ►, um “Ja” oder “Nein” zu wählen, und drücken Sie dann ENTER/OK.

Ja: Daraufhin wird zuerst eine ATV-Suche und dann zusätzlich eine automatische DTV-Kanalsuche durchgeführt. Nein: Es wird nur eine ATV-Suche durchgeführt. ➣ Diese Funktion wird in allen Ländern bis auf die folgenden unterstützt: Frankreich, Deutschland, Italien, Niederlande, Spanien, Schweiz, GB, Österreich. Das Menü “Autom. speichern” wird bei aktivierter Option “Start” angezeigt. Drücken Sie die Taste ENTER/OK. ➣ Die Kanalsuche wird automatisch gestartet und beendet. Das Menü für den Sendersuchlauf wird angezeigt und der DTV-Kanal wird automatisch aktualisiert. ➣ Wenn der DTV-Kanal aktualisiert ist, wird die Signalquelle in der Liste der Signalquellen des Eingangsmenüs automatisch in DTV geändert. Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü “Zeit einstellen” angezeigt. ➣ Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTER/OK ➣ Detaillierte Beschreibungen der DTV-Kanalaktualisierung finden Sie auf Seite 28 dieses Handbuchs. Wenn Sie alle verfügbaren digitalen Kanäle gespeichert haben, wird das Fenster zum Auswählen einer Zeitzone für Ihr Land angezeigt.

8. Drücken Sie die Taste ENTER/OK.

Zum Auswählen von “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” drücken Sie die Taste oder . Stellen Sie die “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” durch Drücken der Taste oder ein. ➣ Sie können “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” auch durch Drücken der Zifferntasten auf der Fernbedienung einstellen.

9. Bestätigen Sie die vorgenommenen Einstellungen mit der Taste ENTER/OK. Die Meldung “Wir wünschen gute

Unterhaltung!” wird angezeigt. Drücken Sie abschließend die Taste ENTER/OK. ➣ Auch wenn Sie die Taste ENTER/OK nicht drücken, verschwindet die Meldung nach einigen Sekunden von selbst. ♦ Sprache: Wählen Sie mit dieser Option die gewünschte Sprache aus. ♦ Land: Wählen Sie mit dieser Option das gewünschte Land aus. ♦ Autom. speichern: Wählen Sie diese Option aus, um Sender im Empfangsbereich des Geräts automatisch zu suchen und zu speichern. ♦ Zeit einstellen: Wählen Sie diese Option aus, um die Uhr des Fernsehgeräts auf die aktuelle Uhrzeit einzustellen. Deutsch - BN68-01313B-00Ger-0817.indd 9 2007-08-17 1:04:13 So setzen Sie diese Funktion zurück:

1. Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie anschließend die Taste ENTER/ OK.

2. Drücken Sie die Taste ENTER/OK erneut, um “Plug & Play”

3. Die Meldung zum “Starten von Plug & Play” wird angezeigt.

(Informationen hierzu finden Sie auf Seite 9)

Einstellungen Plug & Play Sprache : Deutsch Zeit Spielemodus :Aus Blaues Bild : Aus Melodie : Aus Heimkino-PC : Aus Lichteffekt : TV Modus An Mehr Navig. Eingabe

Zurück Plug & Play Starten von Plug&Play.

- Sender automatisch speichern - Sender manuell speichern Zurück Analogkanal Land : Belgien Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung LNA : Aus Navig. Eingabe Zurück Sender automatisch speichern Sie können den verfügbaren Frequenzbereich nach Sendern durchsuchen (verfügbare Sender und Frequenzbereich sind vom jeweiligen Land abhängig). Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. Sie können jedoch die Programmplätze manuell sortieren und nicht gewünschte Sender wieder löschen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Analogkanal” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste ENTER/OK, um “Land” auszuwählen.

3. Drücken Sie zum Auswählen des entsprechenden Landes die Taste ▲ oder ▼.

Bestätigen Sie Ihre Auswahl durch Drücken der Taste ENTER/OK. ➣ Auch wenn Sie die Ländereinstellungen in diesem Menü geändert haben, wird die DTVLändereinstellung nicht geändert. (Informationen hierzu finden Sie auf Seite 28)

4. Drücken Sie die Taste ▲ oder ▼, um “Autom. speichern” auszuwählen, und drücken Sie dann die

5. Drücken Sie die Taste ENTER/OK.

➣ Das Fernsehgerät beginnt mit dem Speichern aller verfügbaren Sender. ➣ Sie können die Taste ENTER/OK jederzeit drücken, um den Speichervorgang zu unterbrechen und zum Menü “Analogkanal” zurückzukehren.

6. Wenn Sie alle verfügbaren Kanäle gespeichert haben, wird das Menü “Sortieren” angezeigt.

(Informationen hierzu finden Sie auf Seite 13) Deutsch - 10 BN68-01313B-00Ger-0817.indd 10 2007-08-17 1:04:14 Manuelles Speichern von Kanälen Bei DTV oder externem Eingangssignal nicht verfügbar. Sie können Fernsehsender (einschließlich Kabelsender) speichern. Bei der manuellen Senderspeicherung sind folgende Optionen verfügbar: ♦ Gefundene Sender speichern. ♦ Die Programmnummer der einzelnen Sender, die Sie festlegen möchten.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Analogkanal” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste ▲ oder ▼, um “Man. speichern”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,

und drücken Sie dann die Taste ENTER/OK.

4. Wenn Sie die gewünschten Änderungen vorgenommen

haben, drücken Sie die Taste ENTER/OK.

Analogkanal Land : Belgien Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung LNA : Aus Eingabe Zurück Man. speichern Programm :P2 Fernsehnorm : Auto Tonsystem : BG Kanal :C3 Suchlauf : 77 MHz Speichern

Navig. Eingabe Zurück Drücken Sie zum Beenden die Taste EXIT. ♦ P rogramm (der Programmplatz, der dem Kanal zugewiesen werden soll) − Drücken Sie die Tasten ▲ oder ▼, um die gewünschte Nummer zu wählen. Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 ~ 9) auswählen. ♦ F ernsehnorm: Auto/PAL/SECAM/NTSC4.43 − Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Farbnorm aus. ♦ Tonsystem: BG/DK/I/L − Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Audionorm aus. Kanal (Wenn Ihnen die Nummer des zu speichernden Kanals bekannt ist) − Wählen Sie mit den Tasten ▲ oder ▼ die Option C (Terrestrischer Kanal) oder S (Kabelkanal) aus. − Drücken Sie die Taste ►, und drücken Sie dann die Tasten ▲ oder ▼, um die gewünschte Nummer auszuwählen. Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 ~ 9) auswählen. alls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus. Suchlauf (Wenn Ihnen die Kanalnummern nicht bekannt sind) − Drücken Sie zum Starten des Suchlaufs die Taste ▲ oder ▼. − Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender empfangen wird. ♦ Speichern (zum Speichern des Kanals und des zugehörigen Programmplatzes) − Drücken Sie die Taste ENTER/OK, um “OK” zu wählen. Kanalmodus − P (Programm-Modus): Nach Abschluss der Einstellungen sind den Sendern Ihrer Region Positionsnummern von P00 bis P99 zugewiesen. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen. − C (Antennenempfangs-Modus): In diesem Modus können Sie Kanäle durch Eingabe der Nummer anwählen, die jedem Antennensender zugeordnet ist. − S (Kabelkanal-Modus): In diesem Modus können Sie Sender durch Eingabe der Nummer wählen, die jedem Kabelsender zugeordnet ist. Deutsch - 11 BN68-01313B-00Ger-0817.indd 11 2007-08-17 1:04:14 Sender hinzufügen/sperren

Bei DTV oder externem Eingangssignal nicht verfügbar. Mit Hilfe der Programmverwaltung können Sie Sender bequem sperren oder hinzufügen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Analogkanal” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste ▲ oder ▼, um “Programmverwaltung”

auszuwählen, und drücken Sie dann die Taste ENTER/OK. ♦ Sender hinzufügen Mit Hilfe der Kanalliste können Sie Kanäle hinzufügen. Analogkanal Land : Belgien Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung LNA : Aus

Navig. “ ” ist aktiviert, wenn “Kindersicherung” auf “Ein” eingestellt ist. ♦ Sender sperren Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen, indem das Bild blockiert und der Ton stummgeschaltet wird.

5. Drücken Sie die Taste ▲ oder ▼, um “Kindersicherung”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

6. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option

An, und drücken Sie dann die Taste ENTER/OK.

7. Drücken Sie die Tasten ▲ oder ▼, um die “Kanalliste”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

8. Wechseln Sie zum Feld ( ) indem Sie die Tasten ▲/▼/◄/►

drücken, und wählen Sie den zu sperrenden Sender aus. Drücken Sie dann die Taste ENTER/OK.

Navig. Wenn Sie erneut die Taste ENTER/OK drücken, wird das Symbol ( ) neben dem Kanal angezeigt, und der Kanal wird nicht hinzugefügt.

Zurück Programmverwaltung Kanalliste Kindersicherung : Aus

3. Wählen Sie die “Kanalliste” durch Drücken der Taste ENTER/

4. Wechseln Sie zum Feld ( ) indem Sie die Tasten ▲/▼/◄/►

drücken, und wählen Sie den hinzuzufügenden Sender aus. Drücken Sie dann die Taste ENTER/OK, um den Sender hinzuzufügen.

Eingabe Eingabe Zurück Kanalliste P 1 C3 1 / 10 Progr.

BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Zufüg Sperren Navig. Eingabe Seite Zurück Wenn Sie erneut die Taste ENTER/OK drücken, wird das Symbol ( ) neben dem Kanal angezeigt, und die Kanalsperre wird nicht aufgehoben. Wenn die Kindersicherung aktiviert ist, wird ein blauer Bildschirm angezeigt. Drücken Sie zum Beenden die Taste EXIT. Wählen Sie unter “Kindersicherung” die Option “Ein” oder “Aus” aus, um die für “ ” ausgewählten Kanäle auf einfache Weise zu aktivieren oder deaktivieren. Diese Optionen können Sie auch durch Drücken der Taste CH List auf der Fernbedienung aufrufen. Deutsch - 12 BN68-01313B-00Ger-0817.indd 12 2007-08-17 1:04:15 Gespeicherte Sender sortieren Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich.

Bei DTV oder externem Eingangssignal nicht verfügbar. Analogkanal Land : Belgien Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung LNA : Aus

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Analogkanal” auszuwählen, und drücken Sie dann die Taste ENTER/OK. Eingabe Zurück Navig.

2. Drücken Sie die Taste oder , um “Sortieren” auszuwählen,

und drücken Sie dann die Taste ENTER/OK. Sortieren Progr. Send. Name

3. Wählen Sie durch mehrfaches Drücken der Taste oder die

Kanalnummer aus, die Sie ändern möchten. Drücken Sie die C-Taste ENTER/OK. C23

C16 ➣ Die Nummer und der Name des ausgewählten Kanals

werden auf die rechte Seite verschoben.

4. Drücken Sie dann die Taste oder , um zu der Position zu

Eingabe Zurück gelangen, in die Sie ändern möchten, und drücken Sie dann die Navig. Taste ENTER/OK. ➣ Der Sender, der unter diesem Programmplatz gespeichert war, erhält den Programmplatz des anderen Senders (Sender werden gegeneinander ausgetauscht).

5. Wiederholen Sie die Schritte 3 bis 4 für jeden weiteren Kanal, dem Sie eine andere Kanalnummer

6. Drücken Sie zum Beenden die Taste EXIT.

Sendernamen zuweisen Sendernamen werden automatisch zugewiesen, sofern diese Information im Sendersignal enthalten ist. Sie können Sendernamen bearbeiten und ändern.

Bei DTV oder externem Eingangssignal nicht verfügbar.

1. Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste oder , um “Analogkanal” auszuwählen, und drücken Sie anschließend die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Name” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Bei Bedarf wählen Sie durch Drücken der Taste oder den

Kanal, dem Sie einen neuen Namen zuweisen möchten, aus. Drücken Sie die Taste ENTER/OK. ➣ Die Auswahlleiste wird um das Namensfeld herum angezeigt.

Dann... Buchstabe, Zahl oder Symbol Drücken Sie die Taste oder . auswählen zur nächsten Stelle springen Drücken Sie die Taste . möchten zur vorherigen Stelle springen Drücken Sie die Taste . möchten “den Namen bestätigen möchten,” Drücken Sie die Taste ENTER/OK. Analogkanal Land : Belgien Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung LNA : Aus Navig. Eingabe Zurück Name

Navig. Name --------------------Eingabe Zurück

Verfügbare Zeichen: Buchstaben des Alphabets (A~Z) / Ziffern (0~9) / Sonderzeichen (+, -, *, /, Leerzeichen)

5. Wiederholen Sie die Schritte 3 bis 4 für jeden Kanal, dem Sie einen neuen Namen zuweisen möchten.

6. Drücken Sie zum Beenden die Taste EXIT.

Deutsch - 13 BN68-01313B-00Ger-0817.indd 13 2007-08-17 1:04:16 Senderfeinabstimmung durchführen Verwenden Sie die Feinabstimmung, um für bestimmte Kanäle die Empfangseinstellungen manuell zu optimieren.

Bei DTV oder externem Eingangssignal nicht verfügbar. Analogkanal Land : Belgien Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung LNA : Aus

1. Verwenden Sie die Zifferntasten, um den Kanal, den Sie fein

abstimmen möchten, direkt auszuwählen.

2. Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste oder , um “Analogkanal” Eingabe auszuwählen, und drücken Sie anschließend die Taste ENTER/OK. Navig.

3. Drücken Sie die Taste oder , um “Feinabstimmung”

Feinabstimmung auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Stellen Sie mit den Tasten oder die Feinabstimmung ein.

Drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Gespeicherte feinabgestimmte Kanäle werden mit einem Reset Sternchen “*” auf der rechten Seite der Kanalnummer im Einstellen Speichern Kanal-Banner markiert. Außerdem wird die Nummer des Programmplatzes rot angezeigt. ➣ Wählen Sie zum Zurücksetzen der Feinabstimmung die Option “Reset” aus, indem Sie die Taste ▲ oder ▼ drücken und dann die Taste ENTER/OK drücken. Zurück

Zurück LNA (rauscharmer Verstärker) Mit Hilfe der LNA-Funktion kann der Empfang in Gebieten mit schwachem Empfang verbessert werden (ein rauscharmer Vorverstärker verstärkt das Eingangssignal).

Bei DTV oder externem Eingangssignal nicht verfügbar.

1. Drücken Sie zum Anzeigen des Menüs die Taste MENU.

Drücken Sie die Taste oder , um “Analogkanal” auszuwählen, und drücken Sie anschließend die Taste ENTER/ OK.

2. Drücken Sie die Taste oder , um “LNA” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Aus” oder “Ein”

auszuwählen. Drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Analogkanal Land : Belgien Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung LNA : Aus Navig. Eingabe Zurück Analogkanal

Land : Belgien Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung Aus LNA : Aus Ein Navig. Eingabe Zurück Deutsch - 14 BN68-01313B-00Ger-0817.indd 14 2007-08-17 1:04:17 Bildstandard ändern Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER/OK, um “Bild” auszuwählen.

2. Drücken Sie die Taste ENTER/OK erneut, um “Modus”

3. Drücken Sie dann die Taste oder , um den gewünschten

Bildeffekt auszuwählen. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

♦ Dynamisch:Wählen Sie diese Option für die Anzeige von hochauflösenden Fernsehbildern bei starker Umgebungsbeleuchtung aus. ♦ Standard: W ählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei normaler Umgebungsbeleuchtung aus. ♦ Film: W ählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei geringer Umgebungsbeleuchtung aus.

Bild Mode : Dynamisch Kontrast 100 Helligkeit 45 Schärfe 75 Farbe 55 Farbton G50 R50 Farbtemp. : Kalt1 Detaileinstellungen Hinter.Licht : 10 sMehr Navig.

Eingabe Zurück Bild Mode : Dynamisch Kontrast Standard 100 Helligkeit Film Schärfe 75 Farbe 55 Farbton G50 R50 Farbtemp. : Kalt1 Detaileinstellungen Hinter.Licht : 10 sMehr Navig. Eingabe Zurück Der Bildmodus muss für jede Signalquelle separat angepasst werden. Sie können auch die Taste P.MODE auf der Fernbedienung drücken, um eine der Bildeinstellungen auszuwählen. Bild einstellen Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die

Anweisungen 1 bis 3 unter “Bildstandard ändern”.

2. Wählen Sie mit den Tasten oder ein bestimmtes Element

aus. Drücken Sie die Taste ENTER/OK.

3. Erhöhen oder verringern Sie mit den Tasten oder den Wert

für ein bestimmtes Element. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Bild Mode : Dynamisch Kontrast 100 Helligkeit 45 Schärfe 75 Farbe 55 Farbton G50 R50 Farbtemp. : Kalt1 Detaileinstellungen Hinter.Licht : 10 sMehr Navig. Eingabe Zurück ♦ Kontrast: W ählen Sie diese Option aus, um den Kontrast zwischen Objekten und Hintergrund einzustellen. ♦ Helligkeit: Wählen Sie diese Option aus, um die Helligkeit des gesamten Bildschirms einzustellen. ♦ Schärfe: Wählen Sie diese Option aus, um die Konturen von Objekten zu schärfen oder weichzuzeichnen. ♦ Farbe: Wählen Sie diese Option aus, um die Farbhelligkeit einzustellen. ♦ Farbton: W ählen Sie diese Option aus, um natürlichere Farbtöne für Objekte durch Erhöhen des Rot- oder Grünanteils einzustellen.

Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert. Im PC-Modus können nur “Kontrast” und “Helligkeit” eingestellt werden. “Farbton” ist nur bei NTSC- und DTV-Sendungen sowie in den Modi “Ext.”, “AV”, “S-Video”, “Komp.” und “HDMI” aktiviert. Sie können zu den werkseitig festgelegten Standardbildeinstellungen zurückkehren, indem Sie “Zurücksetzen” auswählen. (Weitere Informationen finden Sie unter “Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte” auf Seite 20.) Deutsch - 15 BN68-01313B-00Ger-0817.indd 15 2007-08-17 1:04:18 Farbtemperatur einstellen Sie können den für Ihre Augen angenehmsten Farbton auswählen.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die

Anweisungen 1 bis 3 unter “Bildstandard ändern” (auf Seite 15).

2. Drücken Sie die Taste oder , um “Farbtemp.” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um die gewünschte

Farbtoneinstellung auszuwählen. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

♦ Kalt2: S orgt für eine höhere Farbtemperatur (blauer) als das Menü “Kalt1”. ♦ Kalt1: Verleiht Weißtönen einen bläulichen Stich. ♦ Normal: Behält Weißtöne bei. ♦ Warm1: Verleiht Weißtönen einen rötlichen Stich. ♦ Warm2: Sorgt für eine geringere Farbtemperatur (röter) als das Menü “Warm1”.

Bild Mode : Dynamisch Kontrast 100 Helligkeit 45 Schärfe 75 Farbe 55 Farbton G50 R50 Farbtemp. : Kalt1 Detaileinstellungen Hinter.Licht : 10 sMehr Eingabe Zurück Bild Mode : Dynamisch Kontrast 100 Helligkeit 45 Schärfe 75 Farbe 55 Farbton G50 Kalt2 R50 Kalt1 Farbtemp. : Kalt1 Normal Detaileinstellungen Warm 1 Hinter.Lichttung : 10 Warm 2 sMehr Navig. Eingabe Zurück Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert. Wenn der Bildmodus auf “Dynamisch” oder “Standard” eingestellt ist, kann “Warm1” und “Warm2” nicht ausgewählt werden. Aktivieren der Hintergrundbeleuchtung Sie können die Bildschirmhelligkeit durch Einregeln der LCDHintergrundhelligkeit anpassen. (0~10)

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die

Anweisungen 1 bis 3 unter “Bildstandard ändern” (auf Seite 15).

2. Drücken Sie die Taste oder , um “Hinter.Licht” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Erhöhen oder verringern Sie mit den Tasten oder den Wert

für ein bestimmtes Element.

4. Drücken Sie die Taste ENTER/OK.

Drücken Sie zum Beenden die Taste EXIT.

Bild Mode : Dynamisch Kontrast 100 Helligkeit 45 Schärfe 75 Farbe 55 Farbton G50 R50 Farbtemp. : Kalt1 Detaileinstellungen Hinter.Licht : 10 sMehr Navig. Eingabe Hinter.Licht

Einstellen Zurück Deutsch - 16 BN68-01313B-00Ger-0817.indd 16 2007-08-17 1:04:19 Konfigurieren detaillierter Bildeinstellungen Sie können den für Ihre Augen angenehmsten Farbton Bild auswählen. Mode : Film

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Kontrast 80 Helligkeit 45 Drücken Sie die Taste ENTER/OK, um “Bild” auszuwählen. Schärfe 30 Farbe 53

2. Drücken Sie die Taste ▲ oder ▼, um “Detaileinstellungen”

Farbton G50 R50 auszuwählen, und drücken Sie dann die Taste ENTER/OK. Farbtemp. : Warm2 Detaileinstellungen

3. Wählen Sie die erforderliche Option durch Drücken der Taste

Hinter.Licht : 5 oder aus, und drücken Sie dann die Taste ENTER/OK. sMehr

4. Wenn Sie die gewünschten Änderungen vorgenommen haben,

Eingabe Zurück Navig. drücken Sie die Taste ENTER/OK. Detaileinstellungen

5. Drücken Sie zum Beenden die Taste EXIT.

Schwarzabgleich : Aus Optimalkontrast : Aus ➣ “Detaileinstellungen” stehen in den Modi “Standard” oder “Film” Gamma : 0 zur Verfügung. Weißabgleich Farbanpassung ➣ Bei deaktiviertem “DNIe” können Sie “Detaileinstellungen” bei Kantenglättung : Aus Farbraum : Auto eingestelltem Bildmodus “Standard“ nicht wählen. xvYCC : Aus ♦ Schwarzabgleich: Aus/Gering/Mittel/Hoch Sie können direkt auf dem Bildschirm den Schwarzwert Eingabe Zurück Navig. auswählen, um die Bildschirmtiefe anzupassen. ♦ Optimalkontrast: Aus/Gering/Mittel/Hoch Sie können den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist. ♦ Gamma: -3 ~ +3 Sie können die Intensität der Primärfarbe (Rot, Grün und Blau) einstellen. Drücken Sie die Taste ◄ oder ►, bis Sie die optimale Einstellung erzielt haben. ♦ Weißabgleich: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen. R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Wird der Anpassungswert geändert, wird der angepasste Bildschirm aktualisiert. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER/OK. Drücken Sie die Taste ◄ oder ►, bis Sie die optimale Einstellung erzielt haben. Reset: Der zuvor angepasste Weißabgleich wird auf die Werkseinstellungen zurückgesetzt. ♦ Farbanpassung: Rosa/Grün/Blau/Weiß/Reset Sie können diese Einstellung Ihrem persönlichen Geschmack anpassen. Rosa/Grün/Blau/Weiß Wird der Anpassungswert geändert, wird der angepasste Bildschirm aktualisiert. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER/OK. Drücken Sie die Taste ◄ oder ►, bis Sie die optimale Einstellung erzielt haben. Reset: Die zuvor angepassten Farben werden auf die Werkseinstellungen zurückgesetzt. ♦ Kantenglättung: Aus/Ein Sie können die Objektgrenzen betonen. ♦ Farbraum: Auto/Breit Sie können den Farbreproduktionsraum für das Eingangssignal auf “Auto” oder “Breit” festlegen. ♦ xvYCC: Aus/Ein Durch Aktivieren des xvYCC-Modus vergrößern Sie die Detailtreue und den Farbraum beim Abspielen von Filmen von einem externen Gerät (d. h. DVD-Player), das an den HDMI- oder Komponenteneingang angeschlossen ist. Dieses Feature steht nur zur Verfügung, wenn Sie den Bildmodus auf “Film” einstellen. ➣ Nur verfügbar bei den Optionen “HDMI” und “Komp.” unter “Film”. ➣ Wenn die xvYCC-Funktion aktiv ist, kann PIP nicht verwendet werden. Deutsch - 17 BN68-01313B-00Ger-0817.indd 17 2007-08-17 1:04:19 Bildformat wählen Sie können ein Bildformat auswählen, das Ihren Sehgewohnheiten am besten entspricht.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER/OK, um “Bild” auszuwählen.

2. Drücken Sie die Taste oder , um “Format” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie mit der Taste oder die gewünschte Option

aus. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Autom. Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis “16:9” ein. 16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 einzustellen (zum Anzeigen von DVDs und Fernsehsendungen im Breitbildformat). Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3. Zoom: Wählen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmbreite zu vergrößern. 4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen. Nur Scan: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p/1080i/1080p) oder Komponentensignalen (720p/1080i/1080p) vollständig und ohne Beschneidung angezeigt.

Eingabe Zurück Format Autom. Breit 16 : 9 Breitenzoom Zoom 4:3 Nur Scan Navig. Eingabe Zurück Die Funktion “Autom. Breit” ist nur in den Modi “TV”, “DTV” “Ext1”, Diese Optionen können Sie “Ext2”, “AV” und “S-Video” verfügbar. auch durch Drücken der Taste Im PC-Modus können nur die Modi “16:9” und “4:3” eingestellt P.SIZE auf der Fernbedienung werden. aufrufen. Je nach Signalquelle können die Bildgrößenoptionen variieren. Die verfügbaren Elemente können in Abhängigkeit vom ausgewählten Modus variieren. Zoom: W ählen Sie aus, indem Sie die Taste ◄ oder ► drücken. Mit der Taste ▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie nach getroffener Auswahl die Tasten ▲ oder ▼, um das Bild in vertikaler Richtung zu vergrößern oder zu verkleinern. Breitenzoom: Verschieben Sie das Bild mit den Tasten ▲ oder ▼ nach oben oder nach unten, nachdem Sie mit der Taste ►oder ENTER/OK eine Auswahl getroffen haben. Auswählen des Bildschirmmodus Wenn Sie die Bildgröße bei einem Fernsehgerät im 16:9-Format Bild auf Automatisch einstellen, können Sie bestimmen, dass rMehr Format : Autom.Breit das Bild als 4:3 WSS (Breitbilddienst) oder gar nicht sehen Bildschirmmodus: 16 : 9 16:9 angezeigt werden soll. Da jedes europäische Land eine andere Digitale RM : Aus Breitenzoom Farbverstärkung Aus Zoom Bildgröße verwendet, können die Benutzer sie damit einstellen. DNle : Aus 4:3 LED SmartLighting : Ein

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Kino-Plus : Ein Drücken Sie die Taste ENTER/OK, um “Bild” auszuwählen. Reset : Ok

2. Drücken Sie die Taste oder , um “Bildschirmmodus”

Eingabe Zurück Navig. auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie mit der Taste oder die gewünschte Option aus. Drücken Sie die Taste ENTER/OK.

16:9: Diese Option stellt das Breitbildformat 16:9 ein. Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3. Zoom: Vergrößert das Bild vertikal. 4:3: Stellt das Bildformat auf den Normal-Modus 4:3 ein.

4. Drücken Sie zum Beenden die Taste EXIT.

➣ Diese Funktion ist nur Modus “Autom. Breit” verfügbar. ➣ Diese Funktion ist im PC, Komponenten- oder HDMI-Modus nicht verfügbar. Deutsch - 18 BN68-01313B-00Ger-0817.indd 18 2007-08-17 1:04:20 Digitale RM / Farbverstärkung / DNIe / LED SmartLighting / Kino-Plus

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER/OK, um “Bild” auszuwählen.

2. Wählen Sie die erforderliche Option durch Drücken der Taste

oder aus, und drücken Sie dann die Taste ENTER/OK. Verfügbare Optionen: Digitale RM, Farbverstärkung, DNIe, LED Smart Lighting, Kino-Plus.

3. Wenn Sie die gewünschten Änderungen vorgenommen haben,

drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Bild rMehr Format : Autom.Breit Bildschirmmodus: 16 : 9 Digitale RM : Auto Farbverstärkung : Ein DNle : Ein LED SmartLighting : Ein Kino-Plus : Ein Reset : Ok Navig. Eingabe Zurück ♦ Digitale RM: Aus/Gering/Mittel/Hoch/Auto Wenn das vom Fernsehgerät empfangene Signal schwach ist, können Sie diese Funktion aktivieren, um ggf. Bildrauschen und Doppelkonturen auf dem Bildschirm zu verringern. ➣ Diese Funktion ist im PC-Modus nicht verfügbar. ♦ Farbverstärkung: Aus/Ein Wenn diese Option eingeschaltet wird, werden die Farben des Himmels und von Gras stärker und klarer für ein lebendigeres Bildschirmbild sein. ➣ Diese Funktion ist im PC-Modus nicht verfügbar. ➣ Diese Funktion ist im Modus “Film” und “Standard” nicht verfügbar. ♦ DNIe: Aus / Ein Dieses Fernsehgerät weist die DNIe-Funktion auf und bietet daher hohe Bildqualität. Wenn DNIe eingestellt wird, ist auf dem Bildschirm die DNIe-Funktion aktiviert. ➣ DNIeTM (Digital Natural Image engine, Modul “Natürliches digitales Bild”) Mit dieser Funktion erhalten Sie durch 3D-Rauschunterdrückung, Detailverbesserung, Kontrastverstärkung und verbesserte Weißdarstellung ein schärferes Bild. Der neue Bildausgleichsalgorithmus sorgt für ein helleres, klareres und viel detailreicheres Bild. Durch die DNIeTM-Technologie wird jedes Signal Ihren Augen angepasst. ➣ Diese Funktion ist im PC-Modus nicht verfügbar. ➣ Diese Funktion ist im Modus “Film” nicht verfügbar. ♦ LED SmartLighting: Aus/Ein Steuerung der LED-Hintergrundbeleuchtung, um die Klarheit des Bildes zu optimieren. ➣ Wenn “Funktions-Demo” aktiviert ist, steht diese Funktion nicht zur Verfügung. ♦ Kino-Plus: Aus/Ein Selbst in schnellen Szenen wird die Haut natürlicher und Text klarer angezeigt. ➣ Verwenden Sie bei Spielfilmen diese Funktion. ➣ Diese Funktion ist im Modus “Breitenzoom”, “Zoom” und “Nur Scan” nicht verfügbar. ➣ Diese Funktion ist im PC-Modus nicht verfügbar. Aktuelles Bild einfrieren Drücken Sie die Taste STILL, um das aktuelle Bild zum Standbild zu machen. Drücken Sie erneut die Taste, um den Vorgang abzubrechen. Deutsch - 19 BN68-01313B-00Ger-0817.indd 19 2007-08-17 1:04:20 Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte Sie können die Einstellungen auf die werkseitig festgelegten Standardbildeinstellungen zurücksetzen.

1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie unter

“Bildstandard ändern” die Anweisungen 1 bis 3 (auf Seite 15).

2. Drücken Sie die Taste oder , um “Reset” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie mit den Tasten ▲ oder ▼ die Option “OK” oder

“Abbrechen” aus. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

➣ Die Option “Reset” wird auf jeden Bildmodus angewendet.

Bild rMehr Format : Autom.Breit Bildschirmmodus: 16 : 9 Digitale RM : Auto Farbverstärkung : Ein DNle : Ein LED SmartLighting : Ein Kino-Plus : Ein Reset : Ok Navig. Eingabe Zurück Bild-in-Bild-Funktion (PIP) verwenden Sie können innerhalb des Hauptbildes (Fernsehsendung oder Video) ein PIP-Bild einblenden. Dadurch können Sie gleichzeitig eine Fernsehsendung oder ein Video von einem angeschlossenen Gerät im Auge behalten.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “PIP” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,

und drücken Sie dann die Taste ENTER/OK.

4. Wenn Sie die gewünschten Änderungen vorgenommen haben,

drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Möglicherweise wirkt das Bild im PIP-Fenster leicht unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spielen oder Karaoke verwenden.

IP: Ein/Aus Sie können die PIP-Funktion aktivieren oder deaktivieren. Hauptbild Nebenbild Komp. HDMI 1, 2, 3

Return Eingabe Zurück Drücken Sie mehrfach die Taste PIP auf der Fernbedienung, um “PIP” zu aktivieren bzw. zu deaktivieren. ♦ Quelle: TV/Ext.1/Ext.2/AV Auswahl einer Quelle für das PIP-Bild. ♦ Format:

Auswahl der Größe für das PIP-Bild.

Wenn sich das Hauptbild im “PC” und “Komp.”-Modus befindet, ist “Format” nicht verfügbar. ♦ Position:

Auswahl der Position des PIP-Bildes. ♦ Programm Sie können nur dann einen Sender für das PIP-Bild auswählen, wenn “Quelle” auf “TV” eingestellt ist. Deutsch - 20 BN68-01313B-00Ger-0817.indd 20 2007-08-17 1:04:21 Audiofunktionen

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Ton” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und

drücken Sie dann die Taste ENTER/OK. Verfügbare Optionen: Modus, Equalizer, SRS TS XT, Auto. Lautst., Int. Ton aus, Ton wählen(im PIP Modus), Reset (bei aktivem Spielemodus)

3. Wenn Sie die gewünschten Änderungen vorgenommen haben,

drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

odus: Standard/Musik/Film/Sprache/Benutzerdef. Stellen Sie den Audiomodus ein, der am besten zur jeweiligen Sendung passt. ♦ Equalizer: Balance/100Hz/300Hz/1kHz/3kHz/10kHz Das Fernsehgerät verfügt über mehrere Einstellmöglichkeiten für die Tonqualität.

Ton : Benutzerdef. Equalizer

Balance 100Hz 300Hz 1kHz 3kHz 10kHz Navig. Einstellen Zurück Wenn Sie Änderungen an dies en Einstellungen vornehmen, wird der Audiomodus automatisch auf “Benutzerdef.” umgestellt.

RS TS XT: Ein/Aus TruSurround XT ist eine patentierte SRS-Technologie, die das Problem des Betreibens von 5.1-Mehrkanalinhalten über zwei Lautsprecher löst. Mit TruSurround kommen Sie mit jedem Stereo-System mit zwei Lautsprechern, auch den internen Fernsehlautsprechern, in den Genuss überzeugender Virtual Surround-Effekte. Es ist vollständig kompatibel mit allen Mehrkanalformaten. TruSurround XT, SRS und das Symbol sind Marken von SRS Labs, Inc. Das TruSurround XT-Verfahren wird in Lizenz von SRS Labs, Inc. verwendet. uto. Lautst.: Ein/Aus Aufgrund unterschiedlicher Signalbedingungen unterscheiden sich Fernsehsender in der Lautstärke, so dass es erforderlich sein kann, die Lautstärke beim Umschalten zwischen Sendern jedes Mal nachzuregeln. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke automatisch bei starkem Modulationssignal verringert und bei schwachem Modulationssignal erhöht. ♦ Int. Ton aus: Ein/Aus Wenn Sie den Ton über separate Lautsprecher hören möchten, deaktivieren Sie den internen Verstärker.

Die Tasten - und MUTE funktionieren nicht, wenn Int. “Ton aus” aktiviert ist. Wenn “Int. Ton aus” auf “Ein” eingestellt ist, können mit Ausnahme von “Ton wählen” im PIP-Modus keine Einstellungen in den Audiomenüs vorgenommen werden.

on wählen: Hauptsender/PIP-sender Wenn die PIP-Funktion aktiviert ist, können Sie den Ton des PIP-Bildes wiedergeben. − Hauptsender: Verwenden Sie diese Option, um den zum Hauptbild gehörenden Ton wiederzugeben. − PIP-sender: Verwenden Sie diese Option, um den zum PIP-Bild gehörenden Ton wiederzugeben. eset Im “Spielemodus” ist die Funktion zum Zurücksetzen der Audioeinstellungen aktiviert (Informationen hierzu finden Sie auf den Seiten 25). Durch Auswählen der Reset-Funktion nach dem Einstellen des Equalizers wird die Equalizer-Einstellung auf die Werkseinstellungen zurückgesetzt. Lizenzhinweis für Marke und Logo Hergestellt unter Lizenz von Dolby Laboratories. "Dolby" sowie das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. Deutsch - 21 BN68-01313B-00Ger-0817.indd 21 2007-08-17 1:04:22 Kopfhörer anschließen Sie können Kopfhörer an das Fernsehgerät anschließen, wenn Sie ein Fernsehprogramm ansehen möchten, ohne andere Personen im selben Raum zu stören. ➣ Wenn Sie den Kopfhörerstecker an den entsprechenden Anschluss anschließen, können Sie im Audiomenü für den PIP-Modus nur “SRS TSXT”, “Auto. Lautst.” und “Ton wählen” auswählen. ➣ Das Verwenden von Kopfhörern bei hoher Lautstärke über einen längeren Zeitraum kann zu Hörschäden führen. ➣ Wenn Sie Kopfhörer an das Fernsehgerät anschließen, wird über die Lautsprecher kein Ton ausgegeben. ➣ Die Lautstärke der Kopfhörer und des Fernsehgeräts wird unterschiedlich geregelt. Seitenverkleidung des Fernsehgeräts Tonmodus wählen Sie können den Tonwiedergabemodus durch Drücken der Taste DUAL wählen. Wenn Sie die Taste drücken, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt. A2-Stereo NICAM-Stereo Audiomodus DUAL 1/2 Standard Mono Stereo Dual Mono Stereo Mono Stereo Mono DUAL 1 Dual II Mono Mono Stereo Automatischer Wechsel Dual

Dual I Automatischer Wechsel Mono ↔ Dual I Dual II Sie können diese Optionen auch einfach auswählen, indem Sie auf der Fernbedienung die Taste DUAL drücken. Dual I Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu Mono wechseln. Diese Funktion ist nur bei einem Stereosignal aktiviert. Bei Monosignalen ist es deaktiviert. Aktuelle Uhrzeit einstellen und anzeigen Sie können die Uhr des Fernsehgeräts einstellen. Dann wird die aktuelle Uhrzeit angezeigt, wenn Sie die Taste INFO drücken. Wenn Sie die Funktion zum automatischen Ein- bzw. Ausschalten des Fernsehgeräts verwenden möchten, müssen Sie zuvor die Uhrzeit am Fernsehgerät einstellen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Zeit” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste ENTER/OK, um “Zeit einstellen”

auszuwählen. Um... Drücken Sie die Taste... Die Option “Monat”, “Datum”, “Jahr”, oder “Stunde” oder “Minute” zu wählen, “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” einzustellen, oder Bestätigen Sie die Einstellung ENTER/OK

Mode : Custom Einstellungen Equalizer Plug & Play SRS TS : Off Sprache : Deutsch Auto Volume : Off Zeit Internal Mute : Off Spielemodus :Aus Reset Bild Blaues : Aus Melodie : Aus Heimkino-PC : Aus Lichteffekt : TV Modus An Move Enter Return Mehr Navig. Eingabe Zurück Zeit einstellen

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen. ➣ Sie können das Jahr, den Monat, die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken. Deutsch - 22 BN68-01313B-00Ger-0817.indd 22 2007-08-17 1:04:23 Sleep-Timer einstellen Sie können ein Intervall zwischen 30 und 180 Minuten auswählen, nach dessen Ablauf das Fernsehgerät automatisch in den Standby-Modus geschaltet wird.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Zeit” auszuwählen, und

drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Sleep-Timer”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie mehrmals die Taste oder , bis die gewünschte

Zeit angezeigt wird (Aus, 30, 60, 90, 120, 150, 180). Drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Wenn die eingestellte Zeit abgelaufen ist, schaltet das Fernsehgerät automatisch in den Standby-Modus.

Eingabe Zurück Zeit Zeit einstellen Sleep-Timer Timer 1 Timer 2 Timer 3 Navig.

Eingabe Zurück Fernsehgerät automatisch ein- und ausschalten Mode : Custom

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Einstellungen Equalizer Drücken Sie die Taste oder , um “Einstellungen” Plug & Play SRS TS : Off Sprache : Deutsch Auto Volume : Off auszuwählen, und drücken Sie dann die Taste ENTER/OK. Zeit Internal Mute : Off Spielemodus :Aus

2. Drücken Sie die Taste oder , um “Zeit” auszuwählen, und

Reset Bild Blaues : Aus Melodie Aus drücken Sie dann die Taste ENTER/OK. Heimkino-PC : Aus

3. Drücken Sie die Taste oder , um “Timer 1”, “Timer 2” und

Lichteffekt : TV Modus An Move Enter Return “Timer 3” auszuwählen, und drücken Sie dann die Taste ENTER/ Mehr OK. Eingabe Zurück Navig. Voraussetzung dafür ist, dass Sie die Uhr gestellt haben. Timer 1 Anschaltzeit

4. Wählen Sie mit den Tasten ◄ oder ► die gewünschte Option

aus. 00 : Nein Drücken Sie zum Ändern der Einstellung die Taste ▲ oder ▼. Ausschaltzeit 00 : Nein ♦ Anschaltzeit : Wählen Sie Stunde, Minute und “Ja”/“Nein”. Wiederholmodus Lautstärke (Zum Aktivieren des Timers, wenn Sie mit den Einstellungen Einmal fertig sind, wählen Sie “Ja”.) ♦ Ausschaltzeit : Wählen Sie Stunde, Minute und “Ja”/“Nein”. Einstellen Zurück Navig. (Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie “Ja”.) ♦ Wiederholmodus : Wählen Sie “Einma”l, “Täglich”, “Mo - Fr”, “Mo - Sa” oder “Sa - So”. ♦ Lautstärke : Stellen Sie die gewünschte Lautstärke ein. Sie können die Stunden, Minuten und den Kanal auch über die Zifferntasten auf der Fernbedienung einstellen. Autom. Ausschalten Wenn Sie den Timer einstellen, schaltet sich das Fernsehgerät drei Stunden nach dem Einschalten durch den Timer ab, wenn in dieser Zeit keine weiteren Funktionen bedient werden. Diese Funktion ist nur im Modus Ein des Timers verfügbar und verhindert Schäden durch Überhitzung, wenn das Fernsehgerät zu lange eingeschaltet ist.

Deutsch - 23 BN68-01313B-00Ger-0817.indd 23 2007-08-17 4:10:15 Sprache auswählen Wenn Sie das Gerät das erste Mal verwenden, müssen Sie die Sprache auswählen, die für die Menüs und Hinweise verwendet wird.

1. Drücken Sie die Taste MENU, um das Bildschirmmenü

anzuzeigen. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Sprache” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Wählen Sie eine bestimmte Sprache aus, indem Sie wiederholt

die Taste oder drücken. Drücken Sie die Taste ENTER/ OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Eingabe Zurück Mode : Custom Einstellungen Equalizer Plug & Play SRS

::Off English Sprache English Auto Volume : Off Deutsch Zeit Internal Mute ::Aus Off Français Spielemodus Reset Italiano Blaues Bild : Aus Español Melodie : Aus Nederlands

Heimkino-PC : Aus Lichteffekt : TV Modus An Move Enter Return Mehr Navig. Eingabe Zurück Software aktualisieren Möglicherweise wird Samsung in der Zukunft Upgrades der TV-Firmware anbieten. Setzen Sie sich mit dem SamsungCall-Center in Verbindung, um Informationen über das Herunterladen von Upgrades und das Verwenden eines USB-Laufwerks einzuholen. Upgrades können vorgenommen werden, indem Sie ein USB-Laufwerk an den USB-Anschluss seitlich am Fernsehgerät anschließen.

1. Schließen Sie ein USB-Laufwerk mit der Firmware an die

WISELINK-Buchse an der Seite des Fernsehers an. Seitenverkleidung des Fernsehgeräts USB-Laufwerk

2. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Tasten oder , um “Einstellungen” auszuwählen, und drücken Sie dann ENTER/OK.

3. Drücken Sie die Tasten oder , um “Software-Update”

auszuwählen, und drücken Sie dann ENTER/OK.

4. Drücken Sie ENTER/OK.

Die Meldung "Suchen nach USB… Dies kann bis zu 30 Sekunden dauern." wird angezeigt. Achten Sie beim Einspielen des Upgrades darauf, die Stromversorgung nicht zu unterbrechen und das USB-Laufwerk nicht zu entfernen. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet, wenn das Firmwareupgrade abgeschlossen ist. Kontrollieren Sie die Firmwareversion, wenn das Upgrade abgeschlossen ist. Einstellungen Mehr Einstellung für Wandmontage Energiesparmod. : Aus HDMI-Schwarzwert : Gering Funktions-Demo : Aus PIP Software-Update Navig.

Zurück Software-Update USB

Eingabe Zurück Software-Update Suchen nach USB… Dies kann bis zu 30 Sekunden dauern. Deutsch - 24 BN68-01313B-00Ger-0817.indd 24 2007-08-17 1:04:26 Spielemodus / Blaues Bild / Melodie / Lichteffekt / Energiesparmod. / HDMI-Schwarzwert / Funktions-Demo Mode : Custom

1. Drücken Sie die Taste MENU, um das Menü anzuzeige.

Einstellungen Equalizer Drücken Sie die Taste ▲ oder ▼, um “Einstellungen” auszuwählen, Plug TS & Play SRS : Off Sprache : Deutsch und drücken Sie dann die Taste ENTER/OK. Auto Volume : Off Zeit Internal Mute : Off Spielemodus :Aus

2. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und

Reset Blaues Bild : Aus drücken Sie dann die Taste ENTER/OK. Melodie : Aus Verfügbare Optionen: Spielemodus, Blaues Bild, Melodie, Lichteffekt, Energiesparmod., HDMI-Schwarzwert, Funktions-Demo Heimkino-PC : Aus Lichteffekt : TV Modus An

3. Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken

Move Enter Return Mehr Sie die Taste ENTER/OK. Eingabe Zurück Navig.

4. Drücken Sie zum Beenden die Taste EXIT.

Einstellungen ♦ Spielemodus: Aus/Ein Mehr Wenn Sie eine Spielekonsole wie PlayStationTM oder XboxTM Einstellung für Wandmontage anschließen, können Sie durch Auswählen des Spielemenüs ein Energiesparmod. : Aus realitätsnaheres Spielerlebnis genießen. HDMI-Schwarzwert : Gering Funktions-Demo : Aus ➣ Wenn Sie die Spielekonsole wieder vom Gerät trennen und PIP ein anderes externes Gerät anschließen, beenden Sie den Software-Update Spielemodus über das Menü Einstellungen. ➣ Wenn Sie im Spielemodus das TV-Menü anzeigen, zittert das Bild leicht. Eingabe Zurück Navig. ➣ Der “Spielemodus” ist im TV-Modus nicht verfügbar. ➣ Bei aktiviertem Spielemodus: Bildmodus und Tonmodus wechseln automatisch zu “Benutzerdefiniert.” Der Benutzer kann diesen Modus nicht wechseln. Der Audiomodus im Menü “Ton” ist deaktiviert. Passen Sie den Ton unter Verwendung des Equalizers an. Die Funktion zum Zurücksetzen der Audioeinstellungen ist aktiviert. Durch Auswählen der ResetFunktion nach dem Einstellen des Equalizers wird die Equalizer-Einstellung auf die Werkseinstellungen zurückgesetzt. ♦ Blaues Bild: Ein/Aus Wenn kein Signal empfangen wird oder das Signal sehr schwach ist, wird der rauschende Bildhintergrund automatisch durch ein blaues Bild ersetzt. Wenn Sie auch bei sehr schlechtem Empfang weiterhin das Bild mit Störungen anzeigen möchten, stellen Sie die Option Blue Screen (Blaues Bild) auf Off (Aus). ♦ Melodie: Aus/Gering/Mittel/Hoch Sie können die Melodie auswählen, die beim Ein- und Ausschalten des Fernsehers abgespielt wird. ♦ Lichteffekt: Aus/Standby/TV Modus An/Ein Sie können die LED an der Vorderseite des Fernsehgeräts je nach Wunsch an- bzw. abschalten. Schalten Sie sie ab, wenn Sie Energie sparen möchten oder die LED Ihre Augen stört. − Aus: LED geht nicht an. − Standby: Die LED wird im Standby-Modus eingeschaltet. − T V Modus An: Die LED leuchtet beim Fernsehen. − Ein: Die LED geht an, nachdem Sie das Fernsehgerät ausgeschaltet haben. Stellen Sie diesen Lichteffekt aus, um den Stromverbrauch zu reduzieren.

nergiesparmod.: Aus/Gering/Mittel/Hoch/ Auto Mit dieser Funktion wird die Helligkeit des Bildschirms entsprechend den Lichtverhältnissen der Umgebung angepasst. − Aus: Energiesparmodus ausschalten. − Gering: Das Gerät wird unabhängig von den Lichtverhältnissen in der Umgebung im Standardmodus betrieben. ittel: Das Gerät wird unabhängig von den Lichtverhältnissen in der Umgebung in den mittleren Stromsparmodus versetzt. och: Das Gerät wird unabhängig von den Lichtverhältnissen in der Umgebung in den maximalen Stromsparmodus versetzt. ♦ HDMI-Schwarzwert: Normal/Gering Sie können direkt auf dem Bildschirm den Schwarzwert auswählen, um die Bildschirmtiefe anzupassen. Diese Funktion ist nur bei einer Verbindung des externen Eingangs mit HDMI (RGB-Signal) aktiv. ♦ Funktions-Demo: Aus/Ein Mit “Funktions-Demo” können Sie die Bildqualität bei Einsatz von “LED SmartLighting” mit der ursprünglichen Bildqualität vergleichen. Es wird der Demobildschirm für “LED SmartLighting” angezeigt. Im rechten Bild sehen Sie den Bildschirm vor Einsatz der LED-Funktion. Im linken Bild sehen Sie den Bildschirm nach Aktivierung der LED-Funktion. Deutsch - 25 BN68-01313B-00Ger-0817.indd 25 2007-08-17 1:04:26 Signalquelle auswählen Sie können zwischen den an den Eingangsbuchsen des Fernsehgeräts angeschlossenen externen Quellen auswählen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Eingang” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste ENTER/OK, um “Quelle” auszuwählen.

➣ Wenn keine externen Geräte mit dem Fernsehgerät verbunden sind, werden in der Liste “Quellen” nur “TV”, “EXT.1” und “EXT.2”, “DTV” aktiviert. “AV”, “S-Video”, “Komp.”, “PC”, “HDMI1”, “HDMI2”, “HDMI3” werden nur aktiviert, wenn sie an das Gerät angeschlossen sind.

3. Wählen Sie mit der Taste oder die gewünschte Option

aus. Drücken Sie die Taste ENTER/OK.

Return Eingabe Zurück Mode : Custom Quellen Equalizer

Off Ext.1 :: ---Auto :: Off Ext.2 Volume ---Internal Mute Off : ---S-Video ---Reset Komp. : ---PC : ---HDMI1 : ---HDMI2 : ---HDMI3 : ---Move Enter Return DTV : ---Navig. Eingabe Zurück Drücken Sie auf der Fernbedienung die Taste SOURCE, um zwischen den verfügbaren Quellen umzuschalten. Der TV-Modus kann durch Drücken der Taste TV/DTV, der Zifferntasten (0~9) und der Taste P / auf der Fernbedienung ausgewählt werden. Er kann jedoch nicht mit Hilfe der Taste SOURCE ausgewählt werden. Signalquellennamen bearbeiten Vergeben Sie für die an die Eingangsbuchsen angeschlossenen Geräte Namen, um die Auswahl der Signalquelle zu vereinfachen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Eingang” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Name bearb.”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um das Gerät auszuwählen,

das Sie bearbeiten möchten. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie die Taste oder , um das gewünschte Gerät

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Wenn ein PC mit einer Auflösung von 1920 x 1080 bei 60 Hz an den Anschluss HDMI IN 2 angeschlossen wird, legen Sie in “Name bearb.” im Modus “Eingang” den HDMI2-Modus auf “PC” fest.

Off Ext.2 : ---- VCR Auto Volume Off :: ---DVD Internal Mute Off S-Video ---- D-VHS Komp. : ---Reset Kabel-STB : ---HDMI1 : ----HD-STB HDMI2 : ----Sat-STB HDMI3 : ---- q Move Navig. Enter Return Eingabe Zurück Deutsch - 26 BN68-01313B-00Ger-0817.indd 26 2007-08-17 1:04:28 Vorschau des DTV-Menüsystems as Unternehmen garantiert nur für die unterstützten Länder (Frankreich, Deutschland, Italien, Niederlande, Spanien, Schweiz, GB, Österreich) die einwandfreie Funktionsweise des DTV-Menüs, weil nur diese Länderstandards unterstützt werden. Wenn das Land des Senders von dem Land abweicht, das vom Benutzer gewählt wurde, werden außerdem möglicherweise die Zeichen, die im Kanal-Banner, in der Info, in der Anleitung, Programmverwaltung usw. zu sehen sind, nicht korrekt angezeigt. erfügbar im TV-Modus. Voreingestellt auf den DTV-Modus mithilfe der Taste TV/DTV auf der Fernbedienung. Zur Unterstützung bei der Navigation im Bildschirmmenüsystem und beim Einrichten der verschiedenen verfügbaren Einstellungen studieren Sie bitte die folgende Abbildung. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK. TV-Programm Aktuell & demnächst Ausführlich Programmiert Standard Sender Land Autom. speichern Manuell speichern Favoriten bearbeiten Senderliste Einstellungen Menütransparenz PIN ändern Kindersicherung Untertitel Untertitelmodus Audioformat Digitaltext Zeitzone System Sprache Wiedergabesprache Untertitelsprache Videotext-Sprache Voreinstellung

Return Eingabe Beenden Mode : Custom TV-Programm Equalizer Aktuell demnächst

Return Beenden Sender Land : Großbritannien Autom. speichern Manuell speichern Favoriten bearbeiten Senderliste Move Enter Navig. Eingabe Return Beenden Einstellungen Menütransparenz : Mittel PIN ändern Kindersicherung Untertitel : Ein Untertitelmodus : Normal Move Enter Navig. Eingabe

Return Beenden Sprache Wiedergabesprache Untertitelsprache Videotext-Sprache Voreinstellung Move Enter Navig. Eingabe Return Beenden Primäre Wiedergabesprach Sekundäre Wiedergabesprache Primäre Untertitelsprache Sekundäre Untertitelsprache Primäre Videotextsprache Sekundäre Videotextsprache Die Untermenüs des CI-Menüs sind abhängig vom Modell des CAM-Moduls. Deutsch - 27 BN68-01313B-00Ger-0817.indd 27 2007-08-17 1:04:30 Kanalliste automatisch aktualisieren Sie können die Kanalliste aktualisieren, wenn der Anbieter neue Sender hinzufügt oder wenn Sie das Fernsehgerät an einen neuen Standort bringen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Sender” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

rücken Sie die Taste ENTER/OK, um “Land” auszuwählen.

4. Wählen Sie das gewünschte Land aus, indem Sie die Taste

oder drücken. Bestätigen Sie Ihre Auswahl mit der Taste ENTER/OK. Auch wenn Sie die Ländereinstellungen in diesem Menü geändert haben, wird die Ländereinstellung für Analog-TV- nicht geändert (siehe Seite 10). Sender Land : Großbritannien Autom. speichern Manuell speichern Favoriten bearbeiten Senderliste

Navig. Select Zurück Mode Custom Autom.:speichern Equalizer

: Off Auto Volume : Off Digitale Dienste werden gesucht… Internal Mute : Off 35% Reset Dienste gefunden: 24 Sender: 38 Stopp Move Enter Return

5. Drücken Sie die Taste oder , um “Autom. speichern”

Zurück auszuwählen. Drücken Sie dann die Taste ENTER/OK. ➣ Anschließend wird die Anzahl der durchsuchten Sender angezeigt. ➣ Die vorhandene Liste der bevorzugten Kanäle wird nicht gelöscht, wenn die Kanalliste aktualisiert wird. ➣ Um die Suche vorzeitig abzubrechen, drücken Sie bei aktivierter Auswahl “Stopp” die Taste ENTER/OK.

6. Drücken Sie zum Beenden die Taste EXIT.

➣ Bei schwachem Signal wird die Meldung “Kanal nicht gefunden” angezeigt. Die Meldung “Signalkabel überprüfen” wird angezeigt. Kanalliste manuell aktualisieren Zur Beschleunigung der Kanalsuche können Sie den Kanal Manuell speichern angeben. Sender Senderfrequenz Bandbreite

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” KHz 8 MHz

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Sender” auszuwählen,

und drücken Sie dann die Taste ENTER/OK. search Suchlauf

3. Drücken Sie die Taste oder , um “Manuell speichern”

Einstellen Zurück auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Wählen Sie mit den Tasten oder die gewünschte Option, und drücken Sie dann die Taste ENTER/OK.

➣ Sender: In Großbritannien werden nacheinander Kanal 5 bis 69 angezeigt. (je nach Land) Senderfrequenz: Die in der Kanalgruppe zur Verfügung stehenden Frequenzen werden angezeigt. Bandbreite: Es sind die Bandbreiten 7 und 8 MHz verfügbar. ➣ Drücken Sie zum Starten des Suchlaufs für Digitalsender erneut die rote Taste. Nach Abschluss des Suchlaufs werden die Kanäle in der Kanalliste aktualisiert.

5. Anschließend wird die Anzahl der durchsuchten Sender angezeigt.

6. Drücken Sie zum Beenden die Taste EXIT.

Deutsch - 28 BN68-01313B-00Ger-0817.indd 28 2007-08-17 1:04:31 Bevorzugte Kanäle bearbeiten Sie können Ihre bevorzugten Kanäle mit den vierfarbigen Tasten bearbeiten.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Sender” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Favoriten bearbeiten”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die rote Taste, um die gespeicherten Kanäle

5. Wählen Sie mit den Tasten oder den gewünschten Kanal

aus. Drücken Sie die Taste ENTER/OK. ➣ Das Symbol wird neben dem ausgewählten Kanal angezeigt, und der Kanal wird zur Favoritenliste hinzugefügt. ➣ Wenn Sie dies wieder rückgängig machen möchten, drücken Sie erneut die Taste ENTER/OK. Alle wählen: Wählen Sie alle aktuell angezeigten Kanäle aus. Keinen wählen: Auswahl aller ausgewählten Kanäle aufheben. Vorschau: Zeigt (a) alle ausgewählten Kanäle an. ➣ Die Einstellung der bevorzugten Kanäle ist damit abgeschlossen.

6. Drücken Sie zum Beenden die Taste EXIT.

Favoriten bearbeiten (Keine Kanäle) Move Enter Sender zufüg. Return Zurück Favoriten bearbeiten

BBC TWO Five BBC THREE abc1 QVC Move Enter Navig. Wählen Alle wählen Keinen wählen Return Vorschau Zurück Favoriten bearbeiten

Move Enter Return ♦ Zufüg. Zufüg. Neue Sendernummer Vorschau Löschen Navig. Zurück Sie können diese Funktion verwenden, nachdem Sie einen oder mehrere bevorzugte Kanäle ausgewählt haben.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK. Favoriten bearbeiten

2. Drücken Sie die Taste oder , um “Sender” auszuwählen,

und drücken Sie dann die Taste ENTER/OK. BBC TWO

3. Drücken Sie die Taste oder , um “Favoriten bearbeiten”

BBC THREE auszuwählen, und drücken Sie dann die Taste ENTER/OK. abc1

4. Drücken Sie die rote Taste im Menü “Favoriten bearbeiten”. Eine

Beschreibung des Vorgehens beim Hinzufügen weiterer Kanäle Move Enter Return Alle wählen Keinen wählen Vorschau finden Sie in Schritt 5 der vorherigen Beschreibung. Navig. Wählen Zurück

5. Wenn Sie den Kanal überprüfen möchten, der gespeichert

werden soll, drücken Sie die Taste RETURN. Zum Beenden drücken Sie die Taste EXIT. ➣ Um alle Kanäle zur Favoritenliste hinzuzufügen, drücken Sie die rote Taste. Um alle Kanäle aus der Liste zu entfernen, drücken Sie die grüne Taste. Vorschau: Zeigt (a) alle ausgewählten Kanäle an. Drücken Sie die Taste CH LIST, um den Favoritenmanager anzuzeigen. Deutsch - 29 BN68-01313B-00Ger-0817.indd 29 2007-08-17 1:04:32 ♦ Neue Sendernummer (je nach Land)

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Favoriten bearbeiten Drücken Sie die Taste oder , um “Digitalmenü” BBC TWO auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Sender” auszuwählen,

15 abc1 und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Favoriten bearbeiten”

auszuwählen, und drücken Sie dann die Taste ENTER/OK. Bearbeiten Zurück Bestätigen

4. Wählen Sie mit der Taste oder den gewünschten Kanal

5. Drücken Sie die grüne Taste.

➣ Der Bereich zur Eingabe der Nummer ist leer.

6. Geben Sie die neue Kanalnummer ein. Drücken Sie die

ENTER/OK, um sie zu speichern, oder die RETURN, um abzubrechen. ➣ Drücken Sie die Taste ◄, um eine eingegebene Zahl zu löschen. ➣ Wenn Sie eine Zahl eingeben, die bereits zuvor einem anderen Kanal zugewiesen wurde, so wird die Zahl dem ausgewählten Kanal zugeordnet, und die zuvor dem ausgewählten Kanal zuwiesene Nummer wird dem anderen Kanal zugeordnet. Das bedeutet, dass die beiden Zahlen ausgetauscht werden. ➣ Die bevorzugten Kanäle werden automatisch in aufsteigender Reihenfolge der Kanalnummern sortiert.

7. Drücken Sie zum Beenden die Taste EXIT.

1. Markieren Sie im Menü “Favoriten bearbeiten” den Kanal, für

den Sie eine Vorschau sehen möchten. Drücken Sie hierzu auf die Tasten oder .

2. Drücken Sie die gelbe Taste.

➣ Der ausgewählte Kanal wird auf dem Bildschirm angezeigt. Favoriten bearbeiten

Move Zufüg. Enter Neue Sendernummer Navig. ♦ Löschen

1. Markieren Sie im Menü “Favoriten bearbeiten” den Kanal, der

aus der Favoritenliste gelöscht werden soll. Drücken Sie hierzu auf die Tasten oder .

2. Drücken Sie die blaue Taste.

➣ Der ausgewählte Kanal und seine Nummer werden gelöscht. ➣ Wenn Sie der Favoritenliste einen zuvor gelöschten Kanal wieder hinzuzufügen möchten, schlagen Sie bitte unter “Zufüg.” auf Seite 29 nach. Return Vorschau Löschen Zurück Favoriten bearbeiten

Move Zufüg. Enter Neue Sendernummer Navig. Return Vorschau Löschen Zurück Deutsch - 30 BN68-01313B-00Ger-0817.indd 30 2007-08-17 1:04:32 Auswählen der Kanalliste Sie können von den durchsuchten Kanälen die ausgewählten Senderliste Alle Sender-Alle Test Card M' v2.0 Kanäle ausschließen. Wenn Sie die gespeicherten Kanäle 1/2 23 bid-up.tv 60 Television X 1 Test Card M’ v2.0 durchsuchen, werden die Kanäle, die übersprungen werden 25 TCM 70 BBC Radio 1 3 Vida003b 26 UKTV Style 72 BBC Radio 2 4 Vida004b sollen, nicht angezeigt. Alle Sender, die nicht ausdrücklich 27 Discovery 73 BBC Radio 3 5 vida005b übersprungen werden sollen, werden angezeigt. 28 DiscoveryH&L 74 BBC Radio 4 6 vida006b 15 Cartoon Nwk 84 heat 15 Ch 15 33 Boomerang 91 MOJO 16 QVC

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

55 Ttext Holidays 800 ARD-MHP-Data 17 UKTV Gold Drücken Sie die Taste oder , um “Digitalmenü” 6 Mehr Vorige Seite Nächste Seite Favoriten auszuwählen, und drücken Sie dann die Taste ENTER/OK. Navig. Ansehen Zurück

2. Drücken Sie die Taste oder , um “Sender” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Senderliste” auszuwählen,

und drücken Sie dann die Taste ENTER/OK. Es kann mit der Taste CH LIST

4. Drücken Sie die Taste oder , um “Alle”, “Favoriten” oder

angezeigt werden. “Standard” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

5. Drücken Sie die gelbe Taste, um zwischen den bevorzugten

Kanälen (Favoriten) und der Liste mit allen Kanälen umzuschalten. ➣ Die Liste der bevorzugten Kanäle enthält nur die Kanäle, die Sie vorher mit dem Menü “Favoriten bearbeiten” (siehe Seite 29) bestimmt haben.

6. Drücken Sie die rote oder grüne Taste, um die vorherige oder die nächste Seite der Kanalliste

7. Drücken Sie die Taste oder , um einen Kanal, der eingestellt werden soll, auszuwählen, und

drücken Sie dann die Taste ENTER/OK. ➣ Kanalnummer, Name und ein Symbol werden in der oberen linken Ecke angezeigt, während sie den Kanal wechseln. Die Kanalnummer und der Name werden angezeigt, wenn der Kanal einer derjenigen aus der Liste aller Kanäle ist, und ein Symbol wird angezeigt, wenn der Kanal einer der Favoriten ist.

8. Drücken Sie die blaue Taste, um zwischen Fernsehgerät, Radio, Daten/Sonstiges und Alle

9. Drücken Sie die Taste CH LIST, um die Kanalliste zu beenden

Programminformationen anzeigen Während sie ein Programm sehen, können zusätzliche Information darüber angezeigt werden.

1. Drücken Sie beim Anzeigen des Programms die Taste INFO.

➣ Die Programminformationen werden angezeigt.

2. Zum Verlassen der Bannerinformationen drücken Sie die Taste

INFO. ➣ Die Informationen werden angezeigt: − Sicherungsstufe − Videotyp: SD, HD, Radio − Audiomodus: Mono, Stereo, Dual, Dolby Digital − Anzeige von Videotext oder DVB-Untertiteln − Wiedergabesprache 14:30 Sa1 Sep Alle Sender A 1 AFDO,16:9 14:30~14:33 AFDO 16:9 Sperre aus Contains video with AFD O; coded frame is 16:9 Stereo Untertitel Englisch Move Enter Return Beenden Deutsch - 31 BN68-01313B-00Ger-0817.indd 31 2007-08-17 1:04:33 EPG-Informationen (Elektronischer Programmführer) anzeigen Die Informationen des elektronischen Programmführers werden von den Sendern zur Verfügung gestellt. Es kann sein, dass Programmeinträge leer oder veraltet sind. Dies ist auf die für einen bestimmten Kanal übertragenen Informationen zurückzuführen. Die Anzeige wird dynamisch aktualisiert, sobald neue Informationen verfügbar sind. ♦ Aktuell & demnächst Für die sechs in der linken Spalte angezeigten Kanäle werden die aktuelle und die nächste Sendung angezeigt. ♦ Ausführlich Hier werden die Programminformationen in einem Zeitplan mit einer Unterteilung von jeweils 1 Stunde angezeigt. Es wird ein Zeitfenster von 2 Stunden mit Programminformationen angezeigt. Dieses Fenster kann jedoch in der Zeit nach vorne oder nach hinten verschoben werden.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste ENTER/OK, um “TV-Programm”

3. Drücken Sie die Taste oder , um Programmführer “Aktuell

& demnächst” oder “Ausführlich” auszuwählen. Drücken Sie die Taste ENTER/OK. ➣ Sie können das TV-Programmmenü auch durch Drücken der Taste GUIDE aufrufen Um... Dann... Programm aus der Liste des Programmführers anzeigen

• Wählen Sie mit der Taste , , , ein Programm aus.
• Drücken Sie die ENTER/OK-Taste . Sobald Sie ein Programm gewählt haben, wird es zusammen mit einem Uhr-Symbol angezeigt. Wenn Sie erneut ENTER/OK drücken, wird die Programmwahl aufgehoben und das Uhr-Symbol verschwindet. Weitere Informationen über das Vormerken von Programmen finden Sie auf der nächsten Seite. Programminformationen anzeigen

• Wählen Sie mit der Taste , , , ein gewünschtes Programm aus.
• Drücken Sie die Taste INFO, wenn das Programm markiert bzw. hervorgehoben ist. Zwischen dem Programmführer “Aktuell &
• Drücken Sie wiederholt die rote Taste. demnächst” oder “Ausführlich” umzuschalten

die Liste “Favoriten” und “Ausführlich” anzuzeigen

• Drücken Sie mehrmals die grüne Taste. Schnell zurückblättern (24 Stunden).

• Drücken Sie mehrmals die gelbe Taste. Schnell weiterblättern (24 Stunden).

• Drücken Sie mehrmals die blaue Taste. Programmführer beenden

• Drücken Sie die Taste EXIT. Der Programmtitel wird oben in der Mitte des Bildschirms angezeigt. Klicken Sie auf die Taste INFO, wenn Sie genauere Informationen benötigen. Zu diesen Informationen gehören: Kanalnummer, Programmdauer, Statusleiste, Kindersicherungsstufe, Bildqualität (HD/SD), Tonmodus, Untertitel oder Teletext, Sprache für Untertitel oder Teletext sowie Kurzzusammenfassung des markierten Programms. “...” wird ... angezeigt. Sechs Kanäle werden angezeigt. Um den Kanal zu wechseln, wählen Sie mit den Tasten oder den gewünschten Kanal aus. Für eine seitenweise Darstellung wählen Sie Taste P oder die aus. Deutsch - 32 BN68-01313B-00Ger-0817.indd 32 2007-08-17 1:04:34 Verwenden der Vormerkliste Wenn Sie eine Vormerkliste der Sendungen angelegt haben, die Sie gern sehen möchten, wird das Gerät zur vorgemerkten Zeit automatisch auch dann auf das vorgemerkte Programm umgeschaltet, wenn Sie gerade eine andere Sendung sehen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste ENTER/OK, um “TV-Programm”

3. Drücken Sie die Taste oder , um “Programmiert”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die rote Taste. Das Fernsehgerät schaltet auf das

vorgemerkte Programm um.

5. Drücken Sie die Taste ENTER/OK, um ein Programm

auszuwählen, und regeln Sie es mit der Taste oder ein. ➣ Sie können die Stunden und Minuten auch einstellen, indem Sie die Zifferntasten auf der Fernbedienung drücken. Sender: Kanal wählen. Zeit: Zeit einstellen. Datum: Jahr, Monat und Tag einstellen. Frequenz: Senderfrequenz einstellen. (“Einmal”, “Täglich”, “Wöchentl.”)

6. Nachdem Sie die Vormerkungen eingestellt haben, drücken Sie

7. Drücken Sie zum Beenden die Taste EXIT.

➣ Speichern: Erstellte Vormerkliste speichern. Abbrechen: Erstellte Vormerkliste verwerfen. Programm zufüg.: Neue Liste “Programmiert” hinzufügen. Bearbeiten: Ausgewählten Vormerkplan korrigieren. Löschen: Ausgewählten Vormerkplan löschen. Programmiert (Keine Sendungen) Programm zufüg Zurück Programmiert Dienstag 22 Apr 15:30 ~ 16:00 Einmal 801 RaiTre Programm zufüg Navig. Bearbeiten Löschen Zurück Programmiert Sender 802 RaiUno Zeit 15 : 20 bis-- : -- Datum Di 22 Apr 2007 Frequenz Einmal Speichern Einstellen Abbrechen Navig. Zurück Einstellen des Standardführers Sie können einstellen, welcher Programmführer als Standard angezeigt werden soll.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste ENTER/OK, um “TV-Programm”

3. Drücken Sie die Taste oder , um “Standard” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

4. Wählen Sie den Programmführer “Akt./Näch.” oder “Ausführlich”

mit den Tasten oder aus, und drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

TV-Programm Aktuell & demnächst Ausführlich Programmiert Standard : FAkt./Näch Akt./Näch. Ausführlich Move Navig. Enter Return Eingabe Zurück Diese Optionen können Sie auch durch Drücken der Taste GUIDE auf der Fernbedienung aufrufen. Deutsch - 33 BN68-01313B-00Ger-0817.indd 33 2007-08-17 1:04:34 Anzeigen aller Kanäle und der bevorzugten Kanäle Im Menü des elektronischen Programmführers können Sie alle Kanäle oder die bevorzugten Kanäle anzeigen.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” Aktuell & demnächst 13:28 Mi 16 Feb 27 Discovery auszuwählen, und drücken Sie dann die Taste ENTER/OK. Extreme Machines: Armoured Cars

2. Drücken Sie die Taste ENTER/OK, um “TV-Programm”

All Channels auszuwählen. Aktuell Aktuell

3. Drücken Sie die Taste oder , um den gewünschten

Programmführer (“Aktuell & demnächst” oder “Ausführlich”) auszuwählen.

4. Drücken Sie die Taste ENTER/OK.

Ansehen Ausführlich Favoriten Beenden

5. Drücken Sie die grüne Taste. Zwischen den Listen mit allen

Kanälen und den bevorzugten Kanälen können Sie umschalten.

6. Wählen Sie mit der Taste , , , oder ein Programm Ihrer

Wahl aus. Ausführlich 13:28 Mi 16 Feb 27 Discovery

7. Drücken Sie die Taste INFO, um Informationen über das

Extreme Machines: Armoured Cars markierte Programm anzuzeigen.

8. Wenn Sie die Favoritenliste der Kanäle noch nicht angelegt

Heute 13:00 14:00 haben: “Die Favoritenliste ist leer. Möchten Sie jetzt Ihre Favoriten auswählen?” wird als Meldung angezeigt. Wählen Sie “Ja”. Ansehen Akt./Näch Favoriten --24Std +24Std Beenden Das Menü “Favoriten bearbeiten” wird angezeigt. Wenn Sie Nein wählen, bleiben alle Kanäle unverändert. Einzelheiten über das Bearbeiten der Favoritenliste erfahren Sie auf Seite 29.

9. Drücken Sie zum Beenden die Taste EXIT.

➣ Bei “Alle Sender” handelt es sich um die Liste aller Kanäle, die beim Sendersuchlauf zwecks Listenaktualisierung gefunden wurden. Im Modus für alle Kanäle werden alle Kanäle angezeigt. ➣ Die Liste “Favoriten” enthält die Kanäle, die mit dem Menü “Favoriten bearbeiten” (siehe Seite 29) festgelegt wurden. INFO INFO Die Favoritenliste ist leer. Möchten Sie jetzt Favoriten auswählen?

Nein Einstellen der Menütransparenz Die Transparenz des Menüs ist einstellbar. Einstellungen

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Menütransparenz : Mittel Hoch Drücken Sie die Taste oder , um “Digitalmenü” PIN ändern Mittel Kindersicherung Gering auszuwählen, und drücken Sie dann die Taste ENTER/OK. Untertitel : Ein Deckend

2. Drücken Sie die Taste oder , um “Einstellungen”

Untertitelmodus : Normal auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Menütransparenz”

auszuwählen, und drücken Sie dann die Taste ENTER/OK. Navig. Eingabe Zurück

4. Wählen Sie die erforderliche Option (“Hoch”, “Mittel”, “Gering”

oder “Deckend”) durch Drücken der Taste oder aus, und drücken Sie dann die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

Deutsch - 34 BN68-01313B-00Ger-0817.indd 34 2007-08-17 1:04:35 Kindersicherung einstellen Mit dieser Funktion können Sie nichtautorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen. Hierzu verwenden Sie eine benutzerdefinierte, mehrstellige PIN. Das Bildschirmmenü fordert Sie auf, eine PIN zuzuweisen (diese können Sie bei Bedarf später noch ändern).

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Kindersicherung”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. “PIN eingeben” wird angezeigt.

5. Geben Sie die aktuelle vierstellige PIN über die Zahlentasten

(0-9) ein. ➣ Der Standard-PIN-Code eines neuen Fernsehgeräts lautet ➣ Wenn Sie eine ungültige PIN eingeben, wird die Meldung “Ungültige PIN. Versuchen Sie es noch einmal.” angezeigt.

6. Drücken Sie die Taste ENTER/OK.

7. Wählen Sie mit den Tasten oder die gewünschte

Altersbeschränkung aus. Drücken Sie die Taste ENTER/OK. Einstellungen Menütransparenz : Mittel PIN ändern Kindersicherung Untertitel : Ein Untertitelmodus : Normal Move Enter Navig. Eingabe

Return Zurück Kindersicherung PIN eingeben PIN eingeben Zurück Kindersicherung Sicherungsstufe: No Block Sperre aus

Navig. Eingabe Zurück ♦ PIN ändern Einstellungen

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Menütransparenz : Mittel Drücken Sie die Taste oder , um “Digitalmenü” PIN ändern auszuwählen, und drücken Sie dann die Taste ENTER/OK. Kindersicherung Untertitel : Ein

2. Drücken Sie die Taste oder , um “Einstellungen”

Untertitelmodus : Normal auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “PIN ändern” auszuwählen,

und drücken Sie dann die Taste ENTER/OK. Navig. Eingabe Zurück ➣ “PIN eingeben” wird angezeigt.

4. Geben Sie die aktuelle vierstellige PIN über die Zahlentasten

PIN ändern Neue PIN bestätigen (0-9) ein. ➣ Die Aufforderung “Neue PIN eingeben” wird angezeigt.

5. Geben Sie die neue PIN über die Zahlentasten (0-9) ein.

Ihr PIN-Code wurde geändert. ➣ “Neue PIN bestätigen” wird angezeigt.

6. Geben Sie zur Bestätigung die neue PIN erneut über die

Zahlentasten (0-9) ein. PIN eingeben Zurück ➣ Die Meldung “Ihre PIN-Code wurde geändert” wird angezeigt.

7. Drücken Sie die Taste ENTER/OK.

8. Drücken Sie zum Beenden die Taste EXIT.

➣ Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der folgenden Reihenfolge, um die PIN auf 0-0-0-0 zurückzusetzen: POWER (Aus), MUTE, 8, 2, 4, POWER (Ein). Deutsch - 35 BN68-01313B-00Ger-0817.indd 35 2007-08-17 1:04:36 Einrichten von Untertiteln Sie können Untertitel aktivieren und deaktivieren.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Untertitel” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

4. Wählen Sie “Ein” mit der Taste oder .

Drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

Einstellungen Menütransparenz : Mittel PIN ändern Kindersicherung Untertitel : Ein Aus Untertitelmodus : Normal Ein

Navig. Eingabe Zurück Festlegen des Untertitelmodus Mit diesem Menü legen Sie den Untertitelmodus fest. “Normal” Einstellungen unter dem Menü ist die Basisoption für Untertitel, und Menütransparenz : Mittel “Schwerhörig” ist für hörgeschädigte Personen bestimmt. PIN ändern Kindersicherung

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Untertitel : Ein Drücken Sie die Taste oder , um “Digitalmenü” Untertitelmodus :Normal Normal auszuwählen, und drücken Sie dann die Taste ENTER/OK. Schwerhörig

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK. Navig. Eingabe Zurück

3. Drücken Sie die Taste oder , um “Untertitelmodus”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste oder , um “Normal” oder “Schwerhörig” auszuwählen. Drücken Sie die

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Wenn das Programm, das Sie gerade sehen, die Funktion “Schwerhörig” nicht unterstützt, wird selbst bei ausgewählter Funktion “Schwerhörig” automatisch die Funktion “Normal” aktiviert. Audioformat ändern Sie können Dolby Digital-Ton nur hören, wenn der Receiver Einstellungen mit einem Glasfaserkabel angeschlossen ist. Über den Hauptlautsprecher hören Sie nur den PCM-Ton. Audioformat : PCM Digitaltext : Enable Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher Zeitzone als auch den Audioreceiver verwenden, kann es aufgrund der System Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie Move Enter Return in diesen Fall die interne Stummschaltung. Navig. Eingabe Zurück

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste

3. Drücken Sie die Taste oder , um “Audioformat” auszuwählen, und drücken Sie dann die Taste

4. Drücken Sie die Taste oder , um “PCM” oder “Dolby Digital” auszuwählen.

Drücken Sie zum Beenden die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Entsprechend dem Sendesignal wird Audioformat angezeigt. Dolby Digital Sound steht nur zur Verfügung, wenn das Fernsehgerät mit einem externen Lautsprecher über ein optisches Kabel verbunden ist. Deutsch - 36 BN68-01313B-00Ger-0817.indd 36 2007-08-17 1:04:37 Digitaltext einstellen (Nur Großbritannien) Wenn das Programm mit Digitaltext gesendet wird, ist diese Einstellungen Funktion aktiviert.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Audioformat : PCM Drücken Sie die Taste oder , um “Digitalmenü” Digitaltext : Enable Deaktivieren auszuwählen, und drücken Sie dann die Taste ENTER/OK. Zeitzone Aktivieren System

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Digitaltext” auszuwählen,

und drücken Sie dann die Taste ENTER/OK. Navig. Eingabe Zurück

4. Drücken Sie die Taste oder , um “Deaktivieren” oder

“Aktivieren” auszuwählen. Drücken Sie die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ MHEG (Multimedia and Hypermedia Information Coding Experts Group): Ein internationaler Standard für Datenkodiersysteme, die in Multimedia und Hypermedia Einsatz finden. Dies ist ein höheres Niveau als das MPEG-System, das solche datenverknüpfende Hypermedia wie Standbilder, Zeichendienst, Animations-, Grafik- und Videodateien sowie Multimediadateien umfasst. MHEG ist eine User Runtime Interaction Technology (Verfahren für Benutzerinteraktion während der Laufzeit) und wird auf verschiedenen Gebieten verwendet, z. B. VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), Teleweiterbildung, Telekonferenzen, digitale Bibliotheken und Netzwerkspiele. Zeitzone auswählen (Nur Spanien) Wählen Sie die Zeitzone entsprechend Ihrem Wohnsitz aus.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “Zeitzone” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

4. Wählen Sie mit der Taste oder die die Zeitzone Ihres

Wohnsitzes aus. Drücken Sie die Taste ENTER/OK. ➣ Die folgenden Optionen sind verfügbar. Iberische Halbinsel und Balearen Kanarische Inseln

5. Drücken Sie zum Beenden die Taste EXIT.

Anzeigen von Produktinformationen Sie können Informationen über Ihr Produkt anzeigen. Sollten Sie Service- oder Reparaturleistungen benötigen, wenden Sie sich bitte an einen offiziellen Händler für Samsung-Produkte.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “System” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste ENTER/OK, um “Produktinformation” auszuwählen.

➣ Das Menü “Produktinformation” wird ausgewählt. - Software-Version, Firmware-Version

5. Drücken Sie zum Beenden die Taste EXIT.

Einstellungen Audioformat : PCM Digitaltext : Enable Zeitzone System Move Enter Navig. Eingabe Return Zurück Zeitzone Iberische Halbinsel und Balearen Kanarische Inseln Einstellen Eingabe Zurück Produktinformation Software-Version: T-PNRDEUCW-0808 Firmware-Version: T-MOJODEUB-101k Zurück Deutsch - 37 BN68-01313B-00Ger-0817.indd 37 2007-08-17 1:04:38 Überprüfen der Signalinformation Sie können Informationen über den Signalstatus erhalten.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “System” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste oder , um “Signalinformation”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Bei schwachem Signal wird die Meldung “Kein Signal” angezeigt. Signalinformation Dienst: ? Dienst-ID:0000 Multiplex: ? (TSID 0000, ONID 0000) Netz: ? (ID 0000) Bitfehlerrate:

Move Enter Return Zurück Software aktualisieren Damit Ihr Produkt stets mit den neuesten Funktionen des System Digitalfernsehens ausgerüstet ist, werden zusammen mit dem Produktinformation normalen TV-Signal regelmäßig Softwareaktualisierungen Signalinformation Software-Update übertragen. Common Interface Das Gerät erkennt diese Signale automatisch und zeigt einen Reset Hinweis auf die Softwareaktualisierung an. Sie haben die Wahl, ob die Aktualisierung installiert werden soll.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Navig. Eingabe Zurück Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK. Software-Update

2. Drücken Sie die Taste oder , um “Einstellungen”

Software-Informationen auszuwählen, und drücken Sie dann die Taste ENTER/OK. Manuelle Aktualisierung

3. Drücken Sie die Taste oder , um “System” auszuwählen,

Update im Standby-Modu : Ein und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste oder , um “Software-Update”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

5. Wählen Sie mit der Taste ▲ oder ▼ “Software-Informationen”,

Navig. Eingabe Zurück “Manuelle Aktualisierung” oder “Update im Standby-Modu” aus. Drücken Sie die Taste ENTER/OK. ♦ Software-Informationen Damit die aktuelle Softwareversion angezeigt wird, drücken Sie die Taste ENTER/OK. Zum Anzeigen von Informationen zur Softwareversion drücken Sie erneut die Taste ENTER/OK. Um zu einer anderen Version zu wechseln, drücken Sie die rote Taste. Drücken Sie die blaue Taste, um zurückzusetzen, die Aktualisierung zu aktivieren und dann neu zu starten. ♦ Manuelle Aktualisierung Drücken Sie die Taste ENTER/OK, um auf den aktuellen Sendekanälen nach neuer Software zu suchen. ♦ Update im Standby-Modu: Ein/Aus Drücken Sie die Taste ENTER/OK. Um die Softwareaktualisierung mit eingeschaltetem Hauptnetz fortzusetzen, wählen Sie mit den Tasten ▲ oder ▼ “Ein” aus. 45 Minuten nach Beginn des Standbymodus wird die manuelle Aktualisierung automatisch ausgeführt. Da intern die Stromversorgung für das Gerät eingeschaltet ist, kann der LCD-Bildschirm leicht beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist.

6. Drücken Sie zum Beenden die Taste EXIT.

Deutsch - 38 BN68-01313B-00Ger-0817.indd 38 2007-08-17 1:04:39 Anzeigen der Gemeinsamen Schnittstelle Die folgenden Erklärungen gelten für den Fall, dass ein CAMAnwendungsinformationen Modul in den CI-Schlitz gesteckt ist und angezeigt wird. Typ : CA Hersteller : Channel Plus

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Info : Top Up TV Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Einstellungen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “System” auszuwählen,

Zurück und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste oder , um “Common Interface”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

5. Drücken Sie die Taste ENTER/OK, um Informationen zu Ihrer

Anwendung anzuzeigen.

6. Drücken Sie zum Beenden die Taste EXIT.

➣ In den Anwendungsinformationen wird die CI-Karte beschrieben. ➣ Sie können das CAM-Modul unabhängig davon anschließen, ob das Fernsehgerät angeschaltet ist oder nicht.

1. Sie können das CI-CAM-Modul bei Ihrem nächsten Händler

oder durch telefonische Bestellung erwerben.

2. Schieben Sie die CI-Karte in Richtung des Pfeils in das

CAM-Modul ein, bis sie fest sitzt.

3. Schieben Sie das CAM-Modul mit installierter CI-Karte in

den Schlitz für die gemeinsame Schnittstelle hinein. (Schieben Sie das CAM-Modul in Pfeilrichtung bis zum Anschlag, sodass es parallel mit dem Schlitz ist.)

4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal.

Auswählen des CI-Menüs (Common Interface) Hiermit kann der Benutzer seine Auswahl in dem vom CAMCI-Menü Modul bereitgestellten Menü treffen. Main menu Module information

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Smart card information Drücken Sie die Taste oder , um “Digitalmenü” Language auszuwählen, und drücken Sie dann die Taste ENTER/OK. Software Download

2. Drücken Sie die Taste oder , um “Einstellungen”

Press OK to select, or Exit to quit auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “System” auszuwählen,

Navig. Eingabe Beenden und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste oder , um “Common Interface” auszuwählen, und drücken Sie dann die

5. Wählen Sie “CI-Menü” mit der Taste oder .

, und drücken Sie die Taste ENTER/OK.

6. Wählen Sie die erforderliche Option durch Drücken der Taste oder aus, und drücken Sie dann die

7. Drücken Sie zum Beenden die Taste EXIT.

➣ Wählen Sie das CI-Menü ausgehend vom Menü PC Card (PC-Karte). Deutsch - 39 BN68-01313B-00Ger-0817.indd 39 2007-08-17 1:04:39 Zurücksetzen Sie können alle gespeicherten Werte wieder auf die Reset Ausgangswerte zurücksetzen. PIN eingeben ➣ Beim Zurücksetzen werden alle Kanalinformationen sowie die Einstellungen des Benutzers wieder auf die werkseitigen Standardwerte zurückgesetzt.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK. PIN eingeben Zurück

2. Drücken Sie die Taste oder , um “Einstellungen”

Reset auszuwählen, und drücken Sie dann die Taste ENTER/OK. ACHTUNG: Alle Kanaleinstellungen und

3. Drücken Sie die Taste oder , um “System” auszuwählen,

Benutzervoreinstellungen gehen verloren und werden auf die Werkseinstellungen und drücken Sie dann die Taste ENTER/OK. zurückgesetzt. Ein Zurücksetzen sollte

4. Drücken Sie die Taste oder , um “Reset” auszuwählen, und

nur dann durchgeführt werden, wenn drücken Sie dann die Taste ENTER/OK. schwerwiegende Probleme aufgetreten sind.

5. “PIN eingeben” wird angezeigt.

6. Geben Sie die aktuelle vierstellige PIN über die Zahlentasten

Zurück (0-9) ein. ➣ Die Warnmeldung wird angezeigt. Sie setzen sämtliche Werte wieder zurück, indem Sie nacheinander die farbigen Tasten drücken (rot, grün, gelb und blau).

7. Drücken Sie zum Beenden die Taste EXIT.

Auswählen der bevorzugten Sprache (Untertitel, Audio oder Teletext) Sie können die Standardsprache für Untertitel, Audio oder Teletext ändern. Zeigt die Sprachinformationen für den eingehenden Audiostrom an.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Digitalmenü” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Drücken Sie die Taste oder , um “Sprache” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um die “Wiedergabesprache”,

“Untertitelsprache” oder “Videotext-Sprache” auszuwählen. Drücken Sie die Taste ENTER/OK.

4. Wählen Sie eine bestimmte Sprache aus, indem Sie wiederholt

die Taste oder drücken. Drücken Sie die Taste ENTER/ OK. ➣ Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

5. Drücken Sie zum Beenden die Taste EXIT.

➣ Auch während Sie ein Programm anschauen, können Sie Untertitelsprachen auswählen. Auch während Sie ein Programm anschauen, können Sie die Audiosprachen auswählen. Sprache Wiedergabesprache Untertitelsprache Videotext-Sprache Voreinstellung Navig. Eingabe Zurück Sprache Wiedergabesprache Untertitelsprache Videotext-Sprache Voreinstellung Navig. Eingabe Zurück Sprache Wiedergabesprache Untertitelsprache Videotext-Sprache Voreinstellung Navig. Eingabe Zurück Deutsch - 40 BN68-01313B-00Ger-0817.indd 40 2007-08-17 1:04:40 Voreinstellung Das Menü umfasst die 6 folgenden Untermenüs: Sprache Primäre Wiedergabesprach, Sekundäre Wiedergabesprache, Wiedergabesprache Primäre Untertitelsprache, Sekundäre Untertitelsprache, Untertitelsprache Primäre Videotextsprache, Sekundäre Videotextsprache. Videotext-Sprache Bei dieser Funktion kann eine der folgenden Sprachen Voreinstellung gewählt werden (Englisch, Deutsch, Italienisch, Schwedisch, Französisch, Walisisch, Galisch, Irisch, Dänisch, Finnisch, Spanisch, Niederländisch). Die hier gewählte Sprache ist die Standardsprache, wenn der Benutzer einen Kanal auswählt. Navig. Eingabe Zurück Drücken Sie die Taste ▲ oder ▼ zum Auswählen des gewünschten Menüs (Primäre Wiedergabesprach, Sekundäre Wiedergabesprache, Primäre Untertitelsprache, Sekundäre Untertitelsprache, Primäre Videotextsprache, Sekundäre Videotextsprache), und drücken Sie dann die Taste ENTER/OK. Es wird die Optionen des ausgewählten Menüs angezeigt. Wählen Sie die entsprechende Sprache aus. Drücken Sie hierzu die Taste ▲ oder ▼. Drücken Sie zum Bestätigen der Auswahl die Taste ENTER/OK.

Wenn Sie die Spracheinstellung ändern, werden die Untertitelsprache, die Audiosprache und die Teletext-Sprache im Menü “Sprache” (siehe Seite 40) automatisch in die gewünschte Sprache geändert. Die Untertitelsprache, Audiosprache und Teletext-Sprache im Menü “Sprache” zeigen eine Liste der vom aktuellen Kanal unterstützten Sprachen an, und die Auswahl ist hervorgehoben. Wenn Sie die Spracheinstellung ändern, gilt die neue Auswahl nur für den aktuellen Kanal. Die geänderte Einstellung hat keinen Einfluss auf die Einstellung der Untertitelsprache, Audiosprache und TeletextSprache im Menü “Voreinstellung”. Allgemeines zum Teletext Die meisten Fernsehsender strahlen zusammen mit dem Programm Teletextseiten aus. Die Teletextseiten enthalten unter anderem die folgenden Informationen: ♦ Sendezeiten ♦ Nachrichten und Wetterberichte ♦ Sportergebnisse ♦ Untertitel für Hörgeschädigte Die Teletextseiten sind in sechs Kategorien unterteilt: Sportergebnisse

Inhalt Gewählte Seitennummer Aktuelle Seitennummer oder Suchstatus Senderkürzel Datum und Uhrzeit Text Statusinformation Deutsch - 41 BN68-01313B-00Ger-0817.indd 41 2007-08-17 1:04:40 Teletext anzeigen Sie können jederzeit Teletextinformationen anzeigen, aber ein guter Signalempfang ist Voraussetzung. Andernfalls können: ♦ Informationen fehlen; ♦ einige Seiten nicht angezeigt werden. So aktivieren Sie den Teletext und zeigen die Indexseite an:

1. Drücken Sie die Taste P ( ) oder P ( ), um den gewünschten

Kanal (mit Teletext) auszuwählen.

2. Drücken Sie zum Aufrufen des Teletextmodus die Taste TEXT/MIX

➣ Die Indexseite wird angezeigt. Diese Seite kann jederzeit durch Drücken der Taste MENU ( ) erneut aufgerufen werden.

3. Drücken Sie erneut die Taste TEXT/MIX (

➣ Die eigentliche Fernsehsendung wird über die Aufteilungsfunktion zusammen mit der Teletextseite und der Indexseite in der angegebenen Reihenfolge auf dem Bildschirm angezeigt.

4. Drücken Sie die Taste TV/DTV, um die Textanzeige zu beenden.

➣ Wenn beim Anzeigen von Text falsche oder unvollständige Zeichen angezeigt werden, sollten Sie sicherstellen, dass die Textsprache mit der Sprache im Menümodus Einstellungen identisch ist. Wenn die beiden Sprachen nicht übereinstimmen, wählen Sie als Textsprache die gleiche Sprache, die im Menü Einstellungen angegeben ist. Eine bestimmte Teletextseite anzeigen Geben Sie die Nummer der gewünschten Teletextseite direkt über die Zifferntasten auf der Fernbedienung ein.

1. Geben Sie die dreistellige Seitennummer der gewünschten Seite mit

den entsprechenden Zifferntasten ein.

2. Falls die ausgewählte Seite mit Unterseiten verknüpft ist, werden

diese nacheinander angezeigt. Drücken Sie die PIP ( ), damit nicht weitergeblättert wird. Drücken Sie die Taste PIP ( ) erneut, um den automatischen Seitenwechsel wieder zu aktivieren.

3. Anzeigeoptionen verwenden:

Um... Drücken Sie die Taste... Sowohl Videotext als auch eine laufende Sendung anzuzeigen. TEXT/MIX ( Verborgenen Text anzeigen (z. B. Antworten bei Quizsendungen) “Versteckten Text wieder auszublenden” INFO ( INFO ( Eine Unterseite, durch Eingabe ihrer vierstelligen Nummer PRE-CH (

Die nächste Videotextseite anzuzeigen Die vorherige Videotextseite anzuzeigen

Videotext mit doppelt so großen Buchstaben in:

• Der oberen Hälfte des Bildschirms anzuzeigen
• Der unteren Hälfte des Bildschirms anzuzeigen P.SIZE ( )
• zweimal Normale Wiedergabe

• dreimal Deutsch - 42 BN68-01313B-00Ger-0817.indd 42 2007-08-17 1:04:41 Auswählen einer Teletextseite mit Fastext Die verschiedenen Themen auf den Teletextseiten sind farbig gekennzeichnet und lassen sich über die Farbtasten auf der Fernbedienung anwählen.

1. Drücken Sie die Taste TEXT/MIX (

), um die Teletext-Startseite anzuzeigen.

2. Drücken Sie die Farbtaste, die dem Thema entspricht, das Sie

anzeigen möchten. (Die verfügbaren Themen werden in der Statuszeile angezeigt.)

3. Drücken Sie die rote Taste, um die vorherige Seite anzuzeigen.

Drücken Sie die grüne Taste, um die nächste Seite anzuzeigen.

4. Drücken Sie die Taste TV/DTV, um die Textanzeige zu beenden.

Fernbedienung einrichten Wenn Sie die Fernbedienung entsprechend konfiguriert haben, sind fünf verschiedene Modi verfügbar: TV, DVD, Cable (Kabelreceiver), STB (Set-Top-Box) und VCR (Videorecorder). Mit der entsprechenden Taste auf der Fernbedienung können Sie zwischen diesen Modi wechseln und das gewünschte Gerät ansteuern. ➣ Die Fernbedienung ist möglicherweise nicht mit allen DVD-Playern, Videorecordern, Kabelreceivern und Set-Top-Boxen kompatibel. [LE52F9] Einrichten der Fernbedienung für den Videorecorder, CABLE, DVD und STB

1. Schalten Sie den Videorecorder, CABLE, DVD und STB.

2. Drücken Sie die Taste VCR, CABLE, DVD und STB auf der Fernbedienung

des Fernsehgeräts. [LE52F9] Drücken Sie die MODE-Taste, und sorgen Sie dafür, dass der gewünschte Modus (TV, VCR, CATV, DVD, STB) auf dem LCD-Bildschirm verwendet wird. [LE70F9]

3. Drücken Sie die Taste SET auf der Fernbedienung des Fernsehgeräts.

4. Geben Sie mit den Zifferntasten auf der Fernbedienung die drei Ziffern

für den VCR-Code ein, der auf Seite 44~46 dieses Handbuchs für Ihren Videorecorder angegeben ist. Achten Sie darauf, drei Ziffern des Codes einzugeben, auch wenn die erste Ziffer eine “0” ist. (Wenn mehrere Codes angegeben sind, versuchen Sie es mit dem ersten Code.)

5. Drücken Sie die Taste POWER

auf der Fernbedienung. Der Videorecorder sollte sich einschalten, wenn die Fernbedienung ordnungsgemäß eingerichtet wurde. Wenn der Videorecorder nach dem Einrichten nicht einschaltet, wiederholen Sie die Schritte 2, 3 und 4, und probieren Sie die anderen für die Marke Ihres Videorecorders aufgeführte Codes aus. Wenn keine weiteren Codes aufgelistet sind, probieren Sie jeden VCR-Code von 000 bis 080. [LE70F9] Deutsch - 43 BN68-01313B-00Ger-0817.indd 43 2007-08-17 1:04:41 Fernbedienungscodes Videorecorder Marke SAMSUNG ADMIRAL AIWA AKAI AUDIO DYNAMICS BELL&HOWELL BROKSONIC CANDLE CANON CITIZEN COLORTYME CRAIG CURTIS MATHES DAEWOO DIMENSIA DYNATECH ELECTROHOME EMERSON FISHER FUNAI GENERAL ELECTRIC GO VIDEO HARMAN KARDON HITACHI INSTANT REPLAY JC PENNEY JCL JVC KENWOOD KLH KONIA LG(Goldstar) LIOYD LOGIK LXI MAGNAVOX MARANTZ MARTA MEI MEMOREX MGA MIDLAND MINOLTA MITSUBISHI Code

Deutsch - 46 BN68-01313B-00Ger-0817.indd 46 2007-08-17 1:04:42 PC-Software installieren (unter Windows XP) Im Folgenden sind die Windows-Anzeigeeinstellungen für die meisten Computer aufgeführt. Die tatsächlich auf dem Computer angezeigten Fenster variieren je nach Version von Windows und der jeweiligen Videokarte. Selbst wenn das angezeigte Fenster abweicht, gelten in den meisten Fällen die gleichen Grundinformationen für die Einstellung. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie zuerst im Startmenü von Windows auf “Systemsteuerung”.

2. Wenn das Fenster “Systemsteuerung” angezeigt wird, doppelklicken Sie auf

“Darstellung und Designs”.

3. Wenn das Fenster “Systemsteuerung” angezeigt wird, doppelklicken Sie auf

“Anzeige”. Anschließend wird ein Dialogfeld angezeigt.

4. Navigieren Sie im Dialogfeld “Anzeige” zur Registerkarte “Einstellungen”. Stellen Sie die

Bildschirmauflösung auf folgenden Wert: Optimum- 1920 X 1080 Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung “60” oder “60 Hz” ausgewählt werden. Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen. Anzeigemodi Bildschirmposition und -größe hängen vom Typ des PC-Monitors und seiner Auflösung ab. Bei den in der Tabelle angegebenen Auflösungen handelt es sich um die empfohlenen Auflösungen. (Alle Zwischenauflösungen innerhalb der unterstützten Auflösungsbereiche werden unterstützt.) D-Sub Eingang Vollbildmodus Auflösung Horizontal Frequenz (kHz) Vertikal Frequenz (Hz) Pixeltakt Frequenz (MHz) Sync-Polarität (H/V) IBM 640 x 350 720 × 400 640 × 480 640×480 640×480 800×600 800×600 800×600 1024×768 1024×768 1024×768 1152 x 864 1152 x 864 1280 x 960 1280×1024 1280×1024 1600×1200 1920×1080 640 × 480 800 × 600 1024 × 768 31,469 31,469 31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,875 53,783 67,500 60,000 63,981 79,986 75,000 66,587 35,000 43,750 57,672 70,086 70,087 59,940 72,809 75,000 60,317 72,188 75,000 60,004 70,069 75,029 59,959 75,000 60,000 60,020 75,025 60,000 59,934 70,000 70,000 72,000 25,175 28,322 25,175 31,500 31,500 40,000 50,000 49,500 65,000 75,000 78,750 81,750 108,000 108,000 108,000 123,000 162,000 138,500 28,560 45,500 78,434

Das Zeilensprungverfahren wird nicht unterstützt. Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt. Ein zu langes oder qualitativ geringwertiges VGA-Kabel kann in hochauflösenden Modi (1920 x 1080 oder 1600 x 1200) zu Bildrauschen führen. Deutsch - 47 BN68-01313B-00Ger-0817.indd 47 2007-08-17 1:04:42 Einstellungen für PC vornehmen Grob- und Feinabstimmung des Bilds vornehmen Bildjustierung (Bildjustierung) Grob Durch Einstellung der Bildqualität können Bildstörungen und Fein Rauschen beseitigt oder verringert werden. Falls sich Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob). Führen Sie dann erneut eine Feinabstimmung durch. Nachdem Sie das Bildrauschen durch die Grob- und Eingabe Zurück Navig. Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist.

1. Voreinstellung: Drücken Sie die Taste Quelle, um den Modus “PC“einzustellen.

2. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie die Taste oder , um “PC” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

4. Drücken Sie die Taste ENTER/OK, um “Bildjustierung” auszuwählen.

5. Drücken Sie die Taste oder , um “Grob” oder “Fein” auszuwählen, und drücken Sie dann die Taste

6. Stellen Sie mit den Tasten oder die Bildschirmqualität ein. Drücken Sie die Taste ENTER/OK.

7. Drücken Sie zum Beenden die Taste EXIT.

Bildposition ändern. Passen Sie die Position des PC-Bilds an, wenn es nicht auf das Fernsehbild passt.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob- und

Feinabstimmung des Bilds vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste oder , um “Position” auszuwählen,

und drücken Sie dann die Taste ENTER/OK.

3. Stellen Sie mit den Tasten oder die vertikale Position ein.

Stellen Sie mit den Tasten oder die horizontale Position ein. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

PC-Bildschirm automatisch einstellen (Automatische Anpassung). Die automatische Einstellung ermöglicht eine automatische Anpassung des PC-Monitors an das eingehende PC-Videosignal. Die Werte für “fein”, “grob” und “position” werden automatisch eingestellt.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob- und

Feinabstimmung des Bilds vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste oder , um “Autom. Einstellung”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie zum Beenden die Taste EXIT.

Bildeinstellungen initialisieren (Bild zurücksetzen): Sie können alle Bildeinstellungen auf die werkseitig eingestellten Ausgangswerte zurücksetzen.

1. Befolgen Sie die Anweisungen 1 bis 3 unter “Grob- und

Feinabstimmung des Bilds vornehmen (Bildjustierung)”.

2. Drücken Sie die Taste oder , um “Bild zurücksetzen”

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

3. Drücken Sie zum Beenden die Taste EXIT.

Bildjustierung Position Autom. Einstellung Bild zurücksetzen Navig.

Eingabe Eingabe Zurück

Bildjustierung Position Autom. Einstellung Bild zurücksetzen Navig. Eingabe

Zurück Deutsch - 48 BN68-01313B-00Ger-0817.indd 48 2007-08-17 1:04:43 Einstellen des Heimkino-PC Durch Konfigurieren der Einstellungen im PC-Modus erzielen Sie ein hochwertigeres Bild. Wenn die Funktion “Heimkino-PC” auf “Ein” festgelegt wird, können die Detail-Einstellungen (wenn Bildmodus auf “Benutzerdefiniert” oder “Film” festgelegt ist) wie im PC-Modus konfiguriert werden.

1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste oder , um “Einstellungen” auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Wählen Sie mit der Taste oder “Heimkino-PC” aus.

Drücken Sie die Taste ENTER/OK.

3. Drücken Sie erneut die Taste oder , um “Ein” oder “Aus”

auszuwählen. Drücken Sie die Taste ENTER/OK.

4. Drücken Sie zum Beenden die Taste EXIT.

Einstellungen Plug & Play Sprache : Deutsch Zeit Spielemodus : Aus Blaues Bild : Aus Melodie : Aus Heimkino-PC : Aus Lichteffekt : TV Modus An Mehr Navig.

Zurück Einstellungen Plug & Play Sprache : Deutsch Zeit Spielemodus : Aus Blaues Bild : Aus Melodie : Aus Aus Heimkino-PC : Aus Ein Lichteffekt : Standby Mehr Navig. Eingabe Zurück Deutsch - 49 BN68-01313B-00Ger-0817.indd 49 2007-08-17 1:04:44 Verwenden der WISELINK-Funktion Diese Funktion ermöglicht es Ihnen Foto- (JPEG) und Audiodateien (MP3), die auf einem USB Mass Storage Class (MSC) gespeichert sind, anzusehen und abzuspielen. Drücken Sie die POWER-Taste auf der Fernbedienung oder dem vorderen Bedienfeld. Schließen Sie ein USB-Gerät mit JPEG- und/ oder MP3-Dateien an die WISELINK-Buchse (USB-Buchse) an der Seite des Fernsehers an. Seitenverkleidung des Fernsehgeräts USB-Laufwerk Wenn Sie in den WISELINK-Modus wechseln, ohne dass ein USB-Gerät angeschlossen wurde, erscheint die Meldung “There is no device connected”. Schließen Sie in diesem Fall das USB-Gerät an, verlassen Sie den Bildschirm, indem Sie die WISELINK-Taste auf der Fernbedienung drücken und öffnen Sie den WISELINKBildschirm erneut. Es können nur alphanumerische Zeichen als Ordner- oder Dateinamen verwendet werden (Foto, Musik). Das Dateisystem unterstützt nur FAT16/32 (Das NTFS-Dateisystem wird nicht unterstützt) Manche Typen von USB-Digitalkameras und Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel. Wiselink unterstützt nur das USB Mass Storage Class-Gerät (MSC). MSC ist eine Massenspeicherklasse Bulk-Only Transport-Gerät. Beispiele für MSC sind Speicherkarten und Flashkartenleser (Weder USB HDD noch HUB werden unterstützt.) Bevor Sie Ihr Gerät an den Fernseher anschließen, erstellen Sie bitte Sicherheitskopien Ihrer Dateien, um diese vor Schäden oder Datenverlust zu schützen. SAMSUNG haftet nicht für eine eventuelle Datenbeschädigungen oder Datenverlust. Die empfohlene Bildauflösung für Wiselink ist 600 Megapixel. Bitte schließen Sie das Gerät direkt an den USB-Anschluss Ihres Fernsehers an. Wenn Sie eine separaten Kabelanschluss verwenden, kann ein USB-Kompatibilitätsproblem entstehen. Es werden nur MP3- und JPEG-Dateiformate unterstützt. Das mp3-Format von Wiselink unterstützt nur Musikdateien mit hoher Abtastfrequenz (32 kHz, 44,1 kHz oder 48 kHz). Wir empfehlen das sequentielle JPEG-Format. Beim progressiven JPEG-Format geht viel Speicherplatz verloren und die Entschlüsselung kann fehlschlagen. Trennen Sie während des "Laden" die Verbindung mit dem USB-Gerät nicht. Weder PTP (Picture Transfer Protocol) noch MTP (Media Transfer Protocol) werden unterstützt. Die Spieldauer einer MP3-Datei kann als ‘00:00:00’ angezeigt werden, wenn die Spielzeitinformationen am Anfang der Datei nicht gefunden werden. Je höher die Bildauflösung, desto länger dauert es, ein Bild auf dem Bildschirm anzuzeigen. Wenn die horizontale Auflösung eines Bildes höher ist als 5000, kann es nicht entschlüsselt werden. Wenn die vertikale Auflösung eines Bildes höher ist als 4000, kann es nicht entschlüsselt werden. Im WISELINK-Modus sind die EXT 1(RGB)- und EXT 2(AV)-Anschlüsse deaktiviert. Die Foto- oder Musikliste zeigt bis zu 300 Ordner oder Dateien an. Deutsch - 50 BN68-01313B-00Ger-0817.indd 50 2007-08-17 1:04:44 Verwenden des WISELINK-Menüs

1. Drücken Sie die MENU-Taste. Drücken Sie die ▲- oder ▼Taste, um “Eingang” zu wählen, drücken Sie anschließend die

2. Drücken Sie die ▲- oder ▼-Taste, um “WISELINK”

auszuwählen, drücken Sie anschließend die ENTER/OK-Taste. Eingang Quellen : TV Name bearb. Anynet+ (HDMI-CEC) WISELINK

3. Drücken Sie die ▲- oder ▼-Taste, um das entsprechende

USB-Speichergerät auszuwählen, drücken Sie anschließend ENTER/OK. ➣ Das "WISELINK"-Menü kann je nach USB-Speichergerät, das an den Fernseher angeschlossen wurde, unterschiedlich sein. Eingabe

4. Drücken Sie die ◄- oder ►-Taste, um sich zu einem Symbol zu

bewegen, drücken Sie anschließend ENTER/OK. ➣ Um den WISELINK-Modus zu verlassen, drücken Sie die WISELINK-Taste auf der Fernbedienung.

Drücken Sie die WISELINK-Taste auf der Fernbedienung, um das WISELINK-Menü anzuzeigen. Eingabe Beenden Eingabe Zurück Musik XTICK 861MB/994MB Free Navig. Verwenden der Fernbedienungstaste im WISELINK-Menü Taste Vorgang Bewegen des Cursors und Auswählen eines Objekts. Das derzeit gewählte Objekt wählen. Diaschau oder MP3-Datei abspielen oder pausieren. Zum vorherigen Menü zurückkehren. Verschiedene Fuktionen aus den Foto- und Musikmenüs ausführen. Die aktuelle Diaschau oder MP3-Datei anhalten. Nach oben oder nach unten blättern (Dateilistenobjekt) Aktuelle Funktion anhalten und zum vorherigen, übergeordneten Menü zurückkehren. WISELINK-Modus. (Damit wechseln Sie zurück in den TV-Modus.) Deutsch - 51 BN68-01313B-00Ger-0817.indd 51 2007-08-17 1:04:45 Verwenden der FOTO (JPEG)-Liste Dieses Menü zeigt JPEG-Dateien und Ordner, die auf einem USBSpeichergerät gespeichert sind.

1. Führen Sie die Schritte 1 bis 3 des Abschnitts “Verwenden des

WISELINK-Menüs” aus. (Beziehen Sie sich auf Seite 51)

2. Drücken Sie die ◄- oder ►-Taste, um zu “Foto” zu gelangen,

drücken Sie anschließend ENTER/OK. Die gespeicherte Dateiinformation wird als Ordner oder als Datei angezeigt.

3. Drücken Sie die Tasten ▲, ▼, ◄ und ►, um eine Datei

• Durch Drücken der ENTER/OK-Taste über einem Fotosymbol wird das aktuell ausgewählte Bild auf dem ganzen Bildschirm angezeigt.
• Durch Drücken der ENTER/OK-Taste über einem Ordnersymobol werden alle im Ordner enthaltenen JPEG-Dateien angezeigt. Um den WISELINK-Modus zu verlassen, drücken Sie die WISELINK-Taste auf der Fernbedienung.

Foto XTICK 861MB/994MB Free Navig. Eingabe Zurück 1/10 Seite Foto Up Folder Forder1 File 4 File 5 Photo 0001 Photo 0001 None File 6 File 7 File 8 Wenn Sie den Cursor auf ein Foto bewegen, kann es einige Sekunden dauern, um die Datei zu laden. Dann erscheint das Wählen Navig. Eingabe Option Zurück Laden... -Symbol oben links auf dem Bildschirm. Es dauert einige Zeit, um JPEG-Dateien als Miniaturbilder anzuzeigen. Dieses Menü zeigt auschließlich Dateien mit der Endung jpg an. Dateien in anderen Formaten, wie bmp oder tiff, werden nicht angezeigt. Die Dateien werden auf einer Seite angezeigt. Es werden 15 Miniaturfotos pro Seite angezeigt. Die Miniaturfotos werden von links nach rechts und oben nach unten von 1 bis 15 nummeriert. Manche Typen von USB-Digitalkameras und Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel. Ordner werden zuerst angezeigt, gefolgt von allen JPG-Dateien im aktuellen Ordner. Die Ordner und JPEG-Dateien werden in alphabetischer Reihenfolge sortiert. Wenn das Foto auf dem ganzen Bildschirm angezeigt wird, können Sie heran- oder wegzoomen oder das Foto auf dem Bildschirm drehen. Während ein Foto auf dem ganzen Bildschirm angezeigt wird, können Sie mithilfe der Tasten ◄ oder ► ein weiteres Foto in dem selben Ordner ansehen. Drücken Sie die PLAY/PAUSE-Taste, wenn ein Fotosymbol gewählt wurde, um eine Diaschau zu starten. Fotos ohne EXIF-Information können je nach Bildqualität und Auflösung eventuell nicht als Miniaturfotos in der FOTOLISTE angezeigt werden. File 9 File 10 File 11 File 12 File 13 INFO

Eine Diaschau ansehen

4. Drücken Sie die INFO-Taste, um die Option ("Diashow starten",

"Alle wählen") auszuwählen.

5. Drücken Sie die ▲- oder ▼-Taste, um “Diashow starten” zu wählen

und drücken Sie anschließend ENTER/OK. ➣ Während der Diaschau werden die Dateien der aktuell gezeigten Datei der Reihenfolge nach angezeigt. ➣ MP3-Dateien können während einer Diaschau automatisch abgespielt werden, wenn die Hintergrundmusik aktiviert ist. Um diese Funktion zu aktivieren, müssen sich MP3-Dateien und andere Fotodateien im selben Ordner auf dem USBSpeichergerät befinden.

6. Drücken Sie während einer Diaschau die INFO-Taste, um

folgende Optionen einzustellen ("Diashow-Geschwindigkeit", "Hintergrundmusik", "Einstellung der Hintergrundmusik", "Liste"). Drücken Sie die ▲- oder ▼-Taste, um die Option zu wählen und drücken Sie anschließend ENTER/OK.

• Drücken Sie nach dem Einstellen der Option ENTER/OK, um die Änderung zu übernehmen. 1/10 Seite Foto Up Folder Forder1 File 4 File 9 Photo 0001 Photo 0001 None File 5 File 6 File 7 File 8 File 10 File 11 File 12 File 13 Diashow starten Alle wählen INFO Beenden Diashow-Geschwindigkeit : Schnell Hintergrundmusik : Ein Einstellung der Hintergrundmusik Liste INFO Beenden Deutsch - 52 BN68-01313B-00Ger-0817.indd 52 2007-08-17 1:04:47 Benutzen des Menüs während einer Diaschau Diashow-Geschwindigkeit: Auswählen, um die Geschwindigkeit der Diaschau einzustellen. Drücken Sie die ▲- oder ▼- Taste, um die gewünschte Option auszuwählen ("Schnell", "Normal", "Langsam"), drücken Sie anschließend die ENTER/OK-Taste. Diashow-Geschwindigkeit :Schnell Schnell Hintergrundmusik : OnNormal Langsam Einstellung der Hintergrundmusik Liste Beenden INFO Hintergrundmusik : Auswählen, um zu festzulegen, ob während einer Diaschau eine MP3-Datei abgespielt werden soll. Drücken Sie die ▲- oder ▼-Taste, um die gewünschte Option auszuwählen ("Ein", "Aus"), drücken Sie anschließend die ENTER/OK-Taste. Diashow-Geschwindigkeit : Schnell Hintergrundmusik : OnAus Einstellung der Hintergrundmusik Ein Liste Beenden INFO Einstellung der Hintergrundmusik: Während eine Diaschau gezeigt wird, werden MP3-Dateien und Ordner unter dem selben Verzeichnis angezeigt. Wählen Sie mit den Tasten ▲ oder ▼ einen Ordner und drücken Sie die ENTER/OK-Taste. Der gewählte Ordner wird markiert. Drücken SieRETURN, um zum Diaschau-Bildschirm zurückzukehren. Die gewählte Hintergrundmusik wird abgespielt. ➣ Wenn Sie die Hintergundmusik ausschalten, auch wenn Einstellungen für die Hintergrundmusik vorgenommen wurden, wird die Hintergrundmusik nicht abgespielt. Einstellung der Hintergrundmusik Dateien für Hintergrundmusik wählen Folder 01 Folder 02 Folder 03 Folder 04 Folder 05 Folder 06 ◄◄ 1/1 Seite ►► Navig. Eingabe Zurück 1/10 Seite Liste: Die Dateiinformation wird als Ordner oder als JPEG-Datei angezeigt. Um den WISELINK-Modus zu verlassen, drücken Sie die WISELINK-Taste auf der Fernbedienung. Foto Up Folder Forder1 File 4 File 5 File 9 Wählen

Wenn Sie eine Fotodatei wählen, wird die Information der Fotodatei auf der linken Seite des Fernsehbildschirms angezeigt, zum Beispiel die Auflösung, das Datum der Änderung und der Ordner der Datei im aktuellen Verzeichnis (z. B. 10. von 15). File 10 Navig. Photo 0001 Photo 0001 None File 6 File 7 File 8 File 11 Eingabe INFO File 12 File 13 Option Zurück 1/10 Seite Foto Up Folder Forder1 File 4 File 5 File 9 Wählen File 10 Navig. Photo 0001 Photo 0001 None File 6 File 7 File 8 File 11 Eingabe INFO File 12 File 13 Option Zurück : Ordner Zum Beispiel die Auflösung : Fotosymbol Foto Änderungsdatum

Zum vorherigen Ordnerstufensymbol zurückgehen 108 x 81 3KB Dec20. 2006 4/25 Stellung der Datei im aktuellen Verzeichnis Deutsch - 53 BN68-01313B-00Ger-0817.indd 53 2007-08-17 1:04:49 Benutzen des Optionsmenüs

1. Führen Sie die Schritte 1 bis 3 des Abschnitts “Verwenden des

WISELINK-Menüs” aus. (Beziehen Sie sich auf Seite 51)

2. Drücken Sie die ◄- oder ►-Taste, um zu “Foto” zu gelangen,

drücken Sie anschließend ENTER/OK. Die gespeicherte Dateiinformation wird als Ordner oder als Datei angezeigt.

3. Drücken Sie die Tasten ▲, ▼, ◄ und ►, um eine Datei

auszuwählen, drücken Sie anschließend die ENTER/OK-Taste. Durch Drücken der Taste über einem Miniaturbild wird das Foto auf dem ganzen Bildschirm angezeigt.

4. Drücken Sie die INFO-Taste, um die Optionen ("Diashow starten", "Zoom", "Drehen", "Liste")

anzuzeigen Diashow starten Zoom : Original Drehen : Original Liste INFO Beenden Zoomen:

• Drücken Sie die ▲- oder ▼-Taste, um “Zoom” zu wählen, drücken Sie anschließend die ENTER/OK-Taste.
• Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER/OK. (Original , X2, X4) ➣ Um nach oben/unten/links/rechts zu schwenken, drücken Sie die Tasten ▲, ▼, ◄ und ►. ➣ Bilder mit einer Auflösung von über 1280 X 720 werden nicht unterstützt. ➣ Die Option "Drehen/Diashow starten" wird deaktiviert, wenn die "Zoom"-Option ausgewählt wird. ➣ Informationssymbol der Zoomfunktion (Wird oben links auf dem Bildschirm angezeigt). Diashow starten Zoom : Original Original Drehen Liste INFO

Beenden "Original" : Originalgröße des Fotos wiederherstellen. " X2 " : Ein Foto heranzoomen x2. Foto heranzoomen x4. " X4 " : Ein

: Das herangezoomte Foto nach oben/unten/rechts/links bewegen. Drehen:

• Drücken Sie die ▲-oder ▼-Taste, um “Drehen” zu wählen, drücken Sie anschließend die ENTER/OK-Taste.
• Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER/OK. (Original , 90, 180, 270) ➣ Das gedrehte Bild kann nicht gespeichert werden. ➣ Die Option "Zoom/Diashow starten” wird deaktiviert, wenn die Option "Drehen” gewählt wird. ➣ Das Informationssymbol der Drehfunktion (Wird oben links auf dem Bildschirm angezeigt).

"Original" : Dreht das Foto in seine Originalposition "90" : Dreht das Foto um 90 Grad "180" : Dreht das Foto um 180 Grad "270" : Dreht das Foto um 270 Grad Deutsch - 54 BN68-01313B-00Ger-0817.indd 54 2007-08-17 9:31:52 MP3-Liste verwenden Dieses Menü zeigt die MP3-Dateien unter den auf dem USBSpeichergerät gespeicherten Dateien.

1. Führen Sie die Schritte 1 bis 3 des Abschnitts “Verwenden des

WISELINK-Menüs” aus. (Beziehen Sie sich auf Seite 51)

2. Drücken Sie die ◄- oder ►-Taste, um zu “Musik” zu gelangen,

drücken Sie anschließend ENTER/OK. Die gespeicherte Dateiinformation wird als Ordner oder als Datei angezeigt.

3. Drücken Sie die ▲- oder ▼-Taste, um sich zu einem Symbol zu

bewegen, drücken Sie anschließend ENTER/OK.

• Wenn Sie über einem Notensymbol die ENTER/OK-Taste drücken, wir die Musikdatei sofort abgespielt.
• Durch Drücken der ENTER/OK-Taste über einem, Ordnersymbol werden alle in dem Ordner enthaltenen Dateien angezeigt.
• Um eine Datei auf der nächsten Seite zu wählen, drücken Sie REW ◄◄ oder FF ►►, um zur nächsten Seite zu gelangen.

4. Um alle Dateien oder eine Datei zu wählen, drücken Sie die

INFO-Taste, um die Musikmenüs anzuzeigen. Drücken Sie ENTER/OK, um “Wiedergabe”, “Wiederhole Musik” oder “Alle wählen” zu wählen. Um den WISELINK-Modus zu verlassen, drücken Sie die WISELINK-Taste auf der Fernbedienung. Musik XTICK 861MB/994MB Free Navig. Eingabe Zurück 1/10 Seite Musik Nat King Cole-Fly me to 00:04:00 Upper Folder Folder 1 Wiedergabe Wiederhole Musik : Ein Benutzen des Optionsmenüs 00:04:01 002 Beatles-Yesterday 00:04:28 003 Fall in Love 00:04:12 004 Tom Waits-Time 00:05:39 005 Chuk Mangione-Feel So good 00:04:30 006 Nat King Cole-Fly me to the moon 00:04:30 007 Ryuichi Sakamoto-Rain 00:03:54 008 Bon jovi-This ain’t a love song Alle wählen INFO 001 Swan Song feat.TBNY Beenden Wählen Navig. Eingabe INFO Option 00:05:25 Zurück : Ordner : Musiksymbol Zum vorherigen Ordnerstufensymbol zurückgehen Wiedergabe: Auswählen, um MP3-Dateien abzuspielen. ➣ Drücken Sie PLAY/PAUSE , wenn Sie eine MP3-Datei abspielen, um diese anzuhalten. ➣ Drücken Sie die STOP ▄ -Taste, um den Abspielmodus zu verlassen. ➣ Dieses Menü zeigt nur Dateien mit der Endung MP3 an. Dateien mit andere Endungen werden nicht angezeigt, auch wenn sie auf dem selben USB-Gerät gespeichert sind. ➣ Die ausgewählte Datei wird oben mit ihrer Spielzeit angezeigt. ➣ Um die Musiklautstärke anzupassen, drücken Sie VOL+ oder VOL- auf der Fernbedienung. Um den Ton stumm zu schalten, drücken Sie die MUTE-Taste auf der Fernbedienung. ➣ FF ►► oder REW ◄◄ funktionieren während des Abspielens nicht. Wiederhole Musik: Auswählen, um wiederholt MP3-Dateien im aktuellen Ordner abzuspielen. Sie können An oder Aus wählen Informationssymbol für Musikfunktion : Wenn alle Musikdateien abgespielt werden. : Wenn eine Musikdatei abgespielt wird. : Wenn beim Abspielen von Musik PLAY/PAUSE auf der Fernbedienung gedrückt wird. Die Musik wird angehalten und der ‘Wiedergabe’-Text erscheint oben auf dem Bildschirm. : Wenn bei angehaltener Musik die STOP ▄ -Taste auf der Fernbedienung gedrückt wird. Wird die Musik wieder abgespielt und der ‘Stopp’-Text erscheint oben auf dem Bildschirm.

Deutsch - 55 BN68-01313B-00Ger-0817.indd 55 2007-08-17 1:04:51 Benutzen des Setup-Menüs Das Setup zeigt die Benutzereinstellungen des WISELINK-Menüs an.

1. Führen Sie die Schritte 1 bis 3 des Abschnitts “Verwenden des WISELINK-Menüs” aus.

(Beziehen Sie sich auf Seite 51)

2. Drücken Sie die ◄- oder ►-Taste, um zu “Einstellungen” zu gelangen, drücken Sie anschließend

3. Drücken Sie die ▲- oder ▼-Taste, um ein gewünschtes Objekt auszuwählen und drücken Sie

ENTER/OK. (“Diashow-Geschwindigkeit”, “Hintergrundmusik”, “Einstellung der Hintergrundmusik”, “Wiederhole Musik”, “Bildschirmschoner”)

4. Drücken Sie die ▲- oder ▼-Taste, um die Option zu wählen und drücken Sie anschließend ENTER/OK.

Um den WISELINK-Modus zu verlassen, drücken Sie die WISELINK-Taste auf der Fernbedienung. Diashow-Geschwindigkeit: Auswählen, um die Geschwindigkeit der Diaschau einzustellen. Sie können zwischen “Schnell”, “Normal” oder “Langsam” wählen. Hintergrundmusik : Auswählen, um zu festzulegen, ob während einer Diaschau eine MP3-Datei abgespielt werden soll. Sie können zwischen Musik “Ein” oder Musik “Aus” wählen. Einstellung der Hintergrundmusik: Wenn eine Diaschau gezeigt wird, verwenden Sie die "Einstellung der Hintergrundmusik", um die Musikdatei zu wählen, die Sie hören möchten. Wählen Sie eine MP3-Datei als Hintergrundmusik. Einstellungen Diashow-Geschwindigkeit Hintergrundmusik :Schnell Schnell :Normal Einstellung der HintergrundmusikLangsam Wiederhole Musik : Aus Bildschirmschoner : 5 Min. Navig. Einstellungen Eingabe Diashow-Geschwindigkeit : Schnell Hintergrundmusik : Ein Aus Zurück Einstellung der Hintergrundmusik Wiederhole Musik Ein : Aus Bildschirmschoner : 5 Min. Navig. Eingabe Zurück Einstellung der Hintergrundmusik Dateien für Hintergrundmusik wählen Folder 01 Folder 02 Folder 03 Folder 04 Folder 05 Folder 06 ◄◄ 1/1 Seite ►► Navig. Wiederhole Musik: Hiermit legen Sie fest, ob die Musikdateien nach Abspielen aller MP3-Dateien im aktuellen Ordner wiederholt abgespielt werden sollen. Einstellungen Diashow-Geschwindigkeit : Schnell Hintergrundmusik : Ein Zurück Einstellung der Hintergrundmusik Wiederhole Musik :Aus Aus :Ein 5 Min. Bildschirmschoner Navig. Bildschirmschoner: Auswählen, um die Zeit einzustellen, bis der Bildschirmschoner erscheint. Wenn keine Taste gedrückt wird, erscheint derBildschirmschoner für 1, 5 oder 10 Minuten. Eingabe Einstellungen Eingabe Diashow-Geschwindigkeit : Schnell Hintergrundmusik : Ein Beenden Zurück Einstellung der Hintergrundmusik Wiederhole Musik : Aus Bildschirmschoner : 5 1Min. Min. 5 Min. 10 Min. Navig. Eingabe Zurück Deutsch - 56 BN68-01313B-00Ger-0817.indd 56 2007-08-17 1:04:54 Was ist Anynet+? Anynet+ ist ein AV Netzwerksystem, mit dem die Benutzer alle angeschlossenen AV-Geräte durch das Menüsystem von Anynet+ mittels einer einheitlichen und benutzerfreundlichen AVBenutzerschnittstelle steuern können, wenn diese AV-Geräte von Samsung Electronics in einem Netzwerk miteinander verbunden sind. Anschließen von Anynet+-Geräten Das Anynet+-System unterstützt nur AV-Geräte, die ihrerseits Anynet+-fähig sind. Prüfen Sie, ob das AV-Gerät, das Sie an den Fernseher anschließen möchten, eine Anynet+Kennzeichnung aufweist. Direkter Anschluss an das Fernsehgerät

Anynet+-Gerät 1 HDMI-1.3-Kabel Anynet+-Gerät 2 HDMI-1.3-Kabel Anynet+-Gerät 3 Verbinden Sie einen der Anschlüsse [HDMI 1], [HDMI 2] oder [HDMI 3] am Gerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür das HDMI-Kabel. HDMI-1.3-Kabel Anschluss an das Heimkinosystem Anynet+-Gerät 1 HDMI-1.3-Kabel Heimkinosystem HDMI-1.3-Kabel Anynet+-Gerät 2 HDMI-1.3-Kabel Anynet+-Gerät 3

1. Verbinden Sie einen der

Anschlüsse [HDMI 1], [HDMI 2] oder [HDMI 3] am Gerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+Gerät. Verwenden Sie hierfür das HDMI-Kabel.

2. Verbinden Sie den

HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet+Geräts. Verwenden Sie hierfür das HDMI-Kabel. HDMI-1.3-Kabel Optisches Kabel

Verbinden Sie den (optischen) digitalen Audioausgang am Fernsehgerät und den digitalen Audioeingang des Receivers ausschließlich mit Hilfe eines Glasfaserkabels. Schließen Sie nur einen Receiver an. Über die Lautsprecher des Heimkinosystems können Sie 5.1-Klang genießen. Anderenfalls können Sie den Ton nur in 2-Kanal-Stereo wiedergeben. Damit Sie den Fernsehton über das Heimkinosystem wiedergeben können, müssen Sie den digitalen Audio-Eingang (optisch) des Heimkinosystems korrekt mit dem Fernsehgerät verbinden. Sie können den Ton vom BD-Recorder, der über das Fernsehgerät an das Heimkinosystem gesendet wird, nicht in 5.1-Qualität hören, weil das Fernsehgerät nur Stereoton unterstützt. Einzelheiten entnehmen Sie dem Handbuch für das Heimkinosystem. Sie können Anynet+-Geräte mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen. Schließen Sie alle Videokabel an das Fernsehgerät an. Anynet+ arbeitet, wenn das AV-Gerät, das Anynet+ unterstützt, im Standby-Modus oder angeschaltet ist. Anynet+ unterstützt maximal 8 AV-Geräte. Deutsch - 57 BN68-01313B-00Ger-0817.indd 57 2007-08-17 1:04:54 Einrichten von Anynet+ Die folgenden Einstellungen für Anynet+ sind verfügbar. Verwenden der Anynet+-Funktionen

1. Drücken Sie die Taste Anynet+.

Drücken Sie die Taste ▲ oder ▼, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTER/OK

2. Drücken Sie die Taste ENTER/OK, um Anynet+ (HDMI-CEC)

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

Die Funktion für Anynet+ (HDMI-CEC) wird aktiviert. Wenn Sie Aus wählen, wird Anynet+ (HDMI-CEC) deaktiviert. Wenn die Anynet+ (HDMI-CEC)-Funktion deaktiviert wird, werden auch alle Vorgänge in Verbindung mit Anynet+ deaktiviert.

Die Funktion zum automatischen Ausschalten wird aktiviert. Wenn Sie Aus wählen, wird die Funktion zum automatischen Ausschalten deaktiviert.

Fernsehen Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Ein, und drücken Sie dann die Taste ENTER/OK. Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts

1. Drücken Sie die Taste ▲ oder ▼, um Autom. Ausschalten

auszuwählen, und drücken Sie dann die Taste ENTER/OK.

2. Wählen Sie mit der Taste ▲ oder ▼ die Option Ein aus, und drücken

Sie dann die Taste ENTER/OK.

Navig. Beenden Eingabe Einstellungen Anynet+ (HDMI-CEC) : OffAus Autom. Ausschalten : OffEin Gerätesuche Navig. Eingabe Zurück Einstellungen Anynet+ (HDMI-CEC) : Ein Autom. Ausschalten Gerätesuche Zum Beenden drücken Sie die Taste EXIT. : Off Aus Ein Navig. Eingabe Zurück Damit Sie Anynet+ verwenden können, muss die Geräteauswahl der Fernbedienung auf TV eingestellt sein. Wenn Sie die automatische Abschaltung auf Ein setzen, werden auch die angeschlossenen externen Geräte ausgeschaltet, wenn Sie das Fernsehgerät ausschalten. Wenn das Gerät jedoch gerade aufnimmt, darf es nicht abgeschaltet werden. Suchen von Anynet+-Geräten und Umschalten zwischen diesen Geräten

Drücken Sie die Taste Anynet+. Wählen Sie mit der Taste ▲ oder ▼ die Option Gerät auswählen aus, und drücken Sie dann die Taste ENTER/OK. Wählen Sie ein bestimmtes Gerät durch Drücken der Tasten ▲ oder ▼, und drücken Sie dann die Taste ENTER/OK. Das System wechselt zum ausgewählten Gerät. Wenn Sie das gewünschte Gerät nicht finden können, drücken Sie die Tasten ▲ oder ▼, um Verbindungen suchen auszuwählen, und drücken Sie dann die Taste ENTER/OK. Die Meldung Konfigurieren der Anynet +-Verbindung wird angezeigt. Wenn die Suche nach Geräten abgeschlossen ist, werden die angeschlossenen Geräte im Anynet+-Menü aufgeführt.

Fernsehen Gerät auswählen

DVDR1 DVDR2 DVD1 DVD2 Einstellungen Navig. Zurück Eingabe Das Umschalten zu den ausgewählten Geräten kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Einstellungen Umschaltens nicht abbrechen. Anynet+ (HDMI-CEC) : Ein Die zum Suchen nach Geräten erforderliche Zeit hängt von der Anzahl der angeschlossenen Geräte ab. Autom. Ausschalten : Ein Wenn die Gerätesuche abgeschlossen ist, wird die Anzahl der Gerätesuche gefundenen Geräte nicht angezeigt. Zwar sucht das Fernsehgerät beim Anschalten mit der Netztaste Navig. Eingabe Zurück automatisch nach Geräten, aber Geräte, die bei angeschaltetem Fernsehgerät oder unter bestimmten Umständen angeschlossen werden, erscheinen in der Geräteliste nicht. Wählen Sie deshalb das Menü Searching Connections (Verbindungen suchen), um nach Geräten zu suchen. Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet+Funktion nicht verwenden. Achten Sie darauf, immer nur mit der Taste Anynet+ zu einem Anynet+-Gerät zu wechseln. Deutsch - 58 BN68-01313B-00Ger-0817.indd 58 2007-08-17 1:04:55 Anynet+-Menü Der Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet+-Geräte ab. Anynet+-Menü Fernsehen Gerät auswählen Aufnehmen Menü im Gerät Gerätebetrieb Empfänger Einstellungen Beschreibung Wechselt vom Anynet+-Modus zum Fernsehmodus. Ihr Fernsehgerät ist an das entsprechende Gerät angeschlossen. Startet ein Aufnahme. (Diese Menüption funktioniert nur bei aufnahmefähigen Geräten.) Zeigt das Menü des angeschlossenen Geräts an. Beispiel. Wenn ein DVD-Recorder angeschlossen ist, wird der Menütitel für den DVD-Recorder angezeigt. Zeigt das Menü für die Wiedergabesteuerung des angeschlossenen Geräts an. Beispiel. Wenn ein DVD-Recorder angeschlossen ist, wird das Menü für die Wiedergabesteuerung des DVD-Recorders angezeigt. Die Tonausgabe erfolgt über den Receiver. Sie können die Umgebung für die Verwendung von Anynet+ einstellen. Im Anynet+-Modus verfügbare Tasten der TV-Fernbedienung Gerätetyp Anynet+-Gerät Betriebsstatus Wenn nach dem Wechseln zum Gerät das Menü des entsprechenden Geräts auf dem Bildschirm angezeigt wird. Nach dem Wechseln zum Gerät beim Abspielen einer Datei Gerät mit eingebautem Tuner Nach dem Wechseln zum Gerät beim Fernsehen Audiogerät Beim Aktivieren des Receivers Anyview2 Beim Fernsehen

Verfügbare Tasten Zifferntasten ▲/▼/◄/►/ENTER tasten Farbige Tasten Taste EXIT ◄◄ (Rückwärts suchen) ►► (Vorwärts suchen) (Stopp) ► (Wiedergabe/Pause) CH ▲/▼-Taste Taste VOL +/MUTE Taste ► (Wiedergabe/Pause) Die Anynet+-Funktionen können nur verwendet werden, wenn die Fernbedienung auf TV gestellt ist. Die Taste REC funktioniert nur im Aufnahmemodus. Sie können Anynet+-Geräte nicht mit den Tasten seitlich an Ihrem Fernsehgerät bedienen. Sie können Anynet+-Geräte nur mit der TV-Fernbedienung steuern. Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall das Anynet+-Gerät nochmals aus. Die Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar. Im Anynet+-Modus funktionieren die Farbtasten möglicherweise nicht ordnungsgemäß. Die Funktionen der Tasten ◄◄, ►► können je nach Gerät unterschiedlich sein. Aufnehmen Sie können Fernsehprogramme mit einem Recorder aufnehmen. Drücken Sie die REC-Taste . Die Aufnahme beginnt. Aber nur, wenn ein Anynet+-fähiges Aufnahmegerät angeschlossen ist.

Im Fernsehmodus wird das aktuelle Fernsehprogramm aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen. Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Aufnahme, nachdem Sie die Anynet+-Taste gedrückt haben. Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist. Informationen zur Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch zur Antennenverbindung. Deutsch - 59 BN68-01313B-00Ger-0817.indd 59 2007-08-17 1:04:55 Tonwiedergabe mit einem Receiver Sie können die Tonwiedergabe über einen Receiver anstelle des TV-Lautsprechers laufen lassen.

1. Drücken Sie die Taste Anynet+.

Drücken Sie die Taste ▲ oder ▼, um Empfänger auszuwählen,

und drücken Sie dann die Taste ENTER/OK. Fernsehen

2. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Ein,

Gerät auswählen und drücken Sie dann die Taste ENTER/OK. Aufnehmen Sie können jetzt Ton mit dem Receiver wiedergeben. Menü im Gerät

3. Drücken Sie zum Beenden die Taste EXIT.

Gerätebetrieb Wenn der Receiver angeschaltet ist, erfolgt die Tonwiedergabe durch Empfänger : Ein den 2-Kanal-Receiver. Einstellungen Wenn der Receiver ausschließlich für ein Heimkinosystem bestimmt ist Navig. Eingabe (also nur Audio unterstützt), wird er in der Geräteliste möglicherweise Beenden nicht aufgeführt. Der Receiver funktioniert nur dann, wenn Sie die optische Verbindung zwischen Fernseher und Receiver ordnungsgemäß hergestellt haben. Bei Inhalten mit einem Urheberrechtsproblem erfolgt die Wiedergabe über den Receiver möglicherweise nicht störungsfrei. Bei Betrieb über den Receiver bestehen Einschränkungen hinsichtlich der PIP-Funktion und des Audio-Menüs. Prüfen Sie Folgendes, bevor Sie sich an den Service wenden Problem Anynet+ funktioniert nicht. Lösung

Ich möchte Anynet+ starten.

Ich möchte Anynet+ EXIT.

Die Meldung “Verbinden mit Anynet+-Gerät” wird angezeigt. Keine Wiedergabe mit dem Anynet+-Gerät. Das angeschlossene Gerät wird nicht angezeigt.

Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang läuft.

Das Fernsehprogramm kann nicht aufgezeichnet werden. Die Ausgabe des Fernsehtons erfolgt über den Receiver. Prüfen Sie, ob es sich um ein Anynet+-Gerät handelt. Das Anynet+-System unterstützt nur Anynet+-fähige Geräte. Schließen Sie nur einen Receiver an. Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist. Prüfen Sie die Video/Audio/HDMI-Kabelverbindungen des Anynet+-Geräts. Prüfen Sie, ob Anynet+ (HDMI-CEC) im Menü “Einstellungen” von Anynet+ auf An eingestellt ist. Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet. Prüfen Sie, ob es sich um eine ausschließelich für Anynet+ geeignete Fernbedienung handelt. Anynet+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche) Stellen Sie nach dem Anschließen oder Entfernen des HDMI 1.3-Kabels sicher, dass die Geräte wieder gesucht werden, oder starten Sie das TV-Gerät erneut. Überprüfen Sie, ob die Funktion “Anynet+” des Anynet+-Geräts eingeschaltet ist. Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Sie zudem, ob Anynet+ (HDMI-CEC) im Menü Anynet+ Setup (Einstellungen für Anynet+) aktiviert ist. Drücken Sie die Taste TV auf der TV-Fernbedienung, um zu TV zu wechseln. Drücken Sie dann die Anynet+-Taste, um das Anynet+-Menü anzuzeigen und die gewünschte Menüoption auszuwählen. Wählen Sie im Anynet+-Menü die Option Fernsehen. Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei dem es sich nicht um ein Anynet+-Gerät handelt. Drücken Sie auf eine der Tasten CH, CH LIST, PRE-CH um in den TV-Modus zu wechseln. (Beachten Sie, dass die Kanaltaste nur funktioniert, wenn kein Anynet+-Gerät mit integriertem Tuner angeschlossen ist.) Sie können die Fernbedienung nicht verwenden, während Sie Anynet+ konfigurieren, oder in einen anderen Anzeigemodus wechseln. Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder das Ändern des Anzeigemodus abgeschlossen ist. Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt. Vergewissern Sie sich, dass das HDMI 1.3-Kabel ordungsgemäß angeschlossen wurde. Prüfen Sie, ob <Anynet+ (HDMI-CEC)> im Menü “Einstellungen” von Anynet+ auf <An> eingestellt ist. Suchen Sie nochmal nach Anynet+-Geräten Sie können Anynet+-Geräte nur mithilfe eines HDMI 1.3-Kabels anschließen. Einige HDMI 1.3Kabel unterstützen möglicherweise keine Anynet+-Funktionen. Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist. Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an. Deutsch - 60 BN68-01313B-00Ger-0817.indd 60 2007-08-17 6:13:02 Verstellbare Wandhalterung(gesondert lieferbar)(LE52F9) Nachdem Sie die Wandhalterung montiert haben, können Sie die Position Ihres Fernsehgeräts einfach justieren. Rückseite des Fernsehgeräts Automatische Wandhalterung SERVICE-Kabel (nicht im Lieferumfang)

1. Drücken Sie die MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ▲ oder ▼, um “Einstellungen” auszuwählen, und drücken Sie dann die ENTER/OK.

2. Drücken Sie ▲ oder ▼ so oft, bis “Einstellung für

Wandmontage” erscheint, und drücken Sie dann die ENTER/OK.

3. Stellen Sie mit den Tasten ▲,▼,◄ oder ► die gewünschte

4. Zum Beenden drücken Sie die Taste EXIT.

➣ Wenn Sie eine Pfeiltaste drücken, wenn das Bildschirmmenü nicht auf dem Bildschirm angezeigt wird, wird das Fenster zum Einstellen angezeigt. ➣ Wenn Sie den Strom abschalten, wechselt das Fernsehgerät wieder zur anfänglichen Installationsposition. Wenn Sie den Strom anschalten, wechselt das Fernsehgerät wieder zur letzten gespeicherten Position. ➣ Die automatische Wandhalterung funktioniert nicht, wenn Anynet+ aktiv ist. Verwenden der Fernbedienung für das Einstellen Taste rote Taste.

Return Eingabe Zurück Einstellung für Wandmontage Position1 Position 1 2 3 Einstellen INFO Center Beenden Vorgang gelbe Taste Wandmontagewinkel einstellen Nach oben kippen; Nach unten kippen; Nach rechts bewegen; Nach links bewegen Zurücksetzen Zur anfänglichen Installationsposition wechseln Speichern einer Position und dahin wechseln

1. Verwenden Sie die Richtungstasten der Fernbedienung

2. Drücken Sie die rote Taste (Position 1 wählen).

3. Stellen Sie das Gerät in die gewünschte Position ein, und richten Sie

sich dazu nach den Anweisungen im Handbuch für die Wandhalterung.

4. Die zuletzt eingestellte Position wird als Position 1 gespeichert.

5. Mit der grünen (Position 2 wählen) und der gelben Taste (Position 3

wählen), können Sie entsprechend der obigen Beschreibung Positionen speichern.

6. Mit der roten (Position 1 wählen), grünen (Position 2 wählen) und der

gelben Taste (Position 3 wählen) können Sie maximal 3 Positionen speichern. Wenn Sie nach dem Speichern eine Taste drücken, wird das Gerät automatisch in den gespeicherten Winkel gedreht.

7. Wenn Sie das Gerät zusätzlich noch aus einer gespeicherten Position

entfernen, wird auch diese letzte Position gespeichert. Einzelheiten zur Installation entnehmen Sie bitte dem mitgelieferten Installationshandbuch. Setzen Sie sich für die Installation des Geräts und zum Einbauen und Verschieben der Wandhalterung mit einem Fachbetrieb in Verbindung. Nutzen Sie das Installationshandbuch, wenn Sie die Wandhalterung an einer Wand installieren. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Deutsch - 61 BN68-01313B-00Ger-0817.indd 61 2007-08-17 1:04:56 Kensington-Schloss als Diebstahlsicherung (modellabhängig) Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Das Schloss muss separat erworben werden. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Informationen zur richtigen Anwendung entnehmen Sie bitte der Bedienungsanleitung des Kensington-Schlosses.

1. Führen Sie das Schloss in den

Kensington-Einschub am LCDKabel Fernsehgerät ein (Abbildung 1), und drehen Sie es in die Abb. 2 Verriegelungsposition (Abbildung 2). Abb. 1

2. Schließen Sie das Kabel für

➣ Die Position des Kensington-Schlosses ist modellabhängig. das Kensington-Schloss an.

3. Befestigen Sie das Kensington<Optional>

Schloss an einem Tisch oder einem schweren stationären Objekt. Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst Kein Ton oder Bild Normales Bild, aber kein Ton Der Bildschirm ist schwarz und die Betriebsanzeige blinkt kontinuierlich. Kein Bild oder nur schwarzweißes Bild Ton- und Bildstörungen Verzerrtes oder verschneites Bild, verzerrter Ton Fernbedienung funktioniert nicht richtig

• Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist.
• Vergewissern Sie sich, dass Sie die Taste auf der Vorderseite des Geräts gedrückt haben.
• Überprüfen Sie die Einstellungen für Kontrast und Helligkeit.
• Überprüfen Sie die Lautstärke.
• Überprüfen Sie die Lautstärke.
• Überprüfen Sie, ob die Taste MUTE auf der Fernbedienung gedrückt wurde.
• Überprüfen Sie, ob “Int. Ton aus” deaktiviert ist.
• Überprüfen Sie auf Ihrem Computer Stromversorgung und Signalkabel.
• Das Fernsehgerät befindet sich im Energiesparmodus.
• Bewegen Sie die Maus des Computers, oder drücken Sie eine Taste auf der Tastatur.
• Ändern Sie die Farbeinstellungen.
• Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist.
• Suchen Sie das elektrische Gerät, das die Störungen am Fernsehgerät verursacht, und stellen Sie es in einem größeren Abstand auf.
• Schließen Sie das Fernsehgerät an eine andere Steckdose an.
• Überprüfen Sie Ausrichtung, Standort und Anschlüsse der Antenne. Interferenzen werden oft durch Zimmerantennen verursacht.

• Tauschen Sie die Batterien der Fernbedienung aus.
• Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender).
• Überprüfen Sie die Batteriekontakte. Die Meldung “Signalkabel • Stellen Sie sicher, dass das Signalkabel fest mit dem Computer oder der prüfen“ Videoquelle verbunden ist. wird angezeigt.
• Vergewissern Sie sich, dass der Computer bzw. die Videoquelle eingeschaltet ist. Die Meldung “Nicht
• Ermitteln Sie die maximale Auflösung und Bildwiederholfrequenz der Videokarte. unterstützter Modus” im PC-Modus wird
• Vergleichen Sie diese Werte mit den Angaben in der Tabelle zu den Anzeigemodi. angezeigt. Das beschädigte Bild
• Wenn bei manchen externen Geräten “Nur Scan” gewählt ist, erscheint das wird in der Ecke des beschädigte Bild in der Ecke des Bildschirms. Dieses Symptom ist auf das externe Bildschirms angezeigt. Gerät und nicht auf das Fernsehgerät zurückzuführen. Das TFT-LCD-Panel enthält Unterpixel (6 220 800), wofür eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung. Deutsch - 62 BN68-01313B-00Ger-0817.indd 62 2007-08-17 1:04:56 Spezifikationen Modell Bildgröße (Diagonal) Vertikal PC-Auflösung Ton Ausgang Abmessungen (B x T x H) Gehäuse Mit Fuß Gewicht (mit Fuß) Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Lagerungstemperatur Luftfeuchtigkeit (Lagerung) LE52F9 LE70F9 52 Zoll 1920 x 1080 @ 60 Hz 70 Zoll 1920 x 1080 @ 60 Hz 15 W X 2 15 W X 2 1372 x 120 x 780 mm 1372 x 320 x 845 mm 1771 x 150 x 1023 mm 1771 x 420 x 1079 mm 42 kg 96 kg 10 °C bis 40 °C (50 °F bis 104 °F) 10% bis 80%, nicht kondensierend 10 °C bis 40 °C (50 °F bis 104 °F) 10% bis 80%, nicht kondensierend -20 °C bis 45 °C (-4 °F bis 113 °F) 5% bis 95%, nicht kondensierend -20 °C bis 45 °C (-4 °F bis 113 °F) 5% bis 95%, nicht kondensierend Drehbarer Fuß (Links / Rechts) (LE52F9) -20˚ ~ 20˚

Änderungen der technischen Daten und des Geräte-Designs vorbehalten. Dies ist ein digitales Gerät der Klasse B. Die technischen Daten zum Stromverbrauch und zur benötigten Netzspannung finden Sie auf dem Etikett am Produkt. Deutsch - 63 BN68-01313B-00Ger-0817.indd 63 2007-08-17 1:04:57 Voorzorgsmaatregelen bij weergave van stilstaand beeld Stilstaande beelden kunnen permanente schade aan uw TV-scherm toebrengen.

of telefonisch bestellen.
