MANUAL DE UTILIZADOR SOUP&PLUS LM922100 MOULINEX

FUNZIONAMENTO DELL’APPARECCHIO

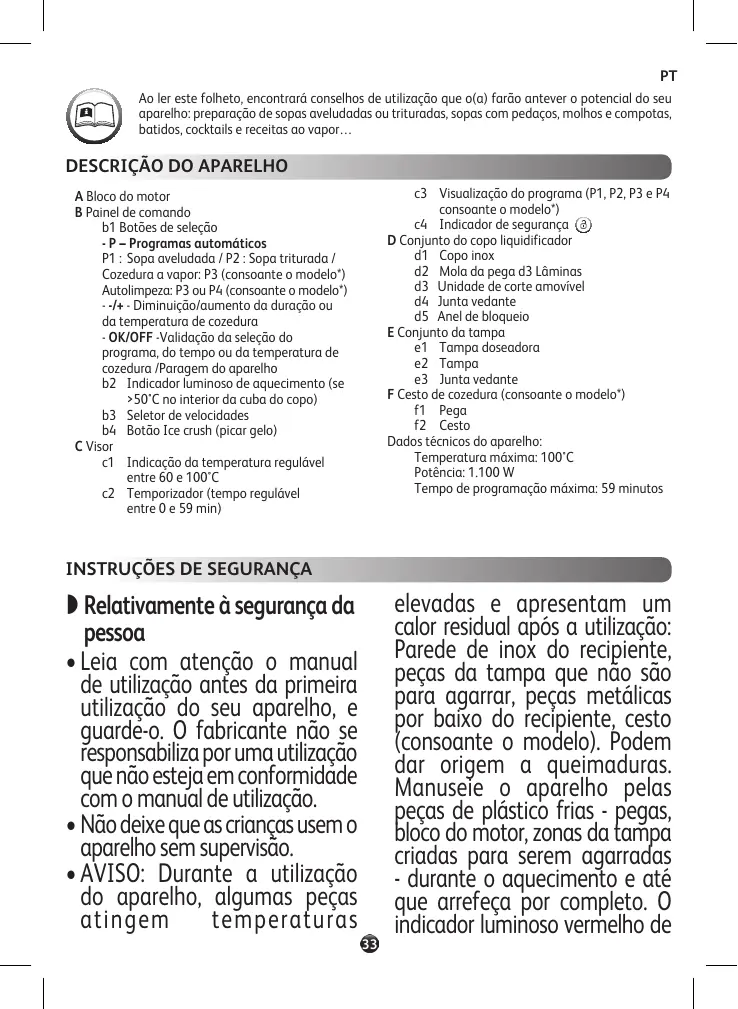

DESCRIÇÃO DO APARELHO

c3 Visualização do programa (P1, P2, P3 e P4 consoante o modelo*) c4 Indicador de segurança D Conjunto do copo liquidificador d1 Copo inox d2 Mola da pega d3 Lâminas d3 Unidade de corte amovível d4 Junta vedante d5 Anel de bloqueio E Conjunto da tampa e1 Tampa doseadora e2 Tampa e3 Junta vedante F Cesto de cozedura (consoante o modelo*) f1 Pega f2 Cesto Dados técnicos do aparelho: Temperatura máxima: 100°C Potência: 1.100 W Tempo de programação máxima: 59 minutos

ASTART Bloco do motor B Painel de comando b1 Botões de seleção - P – Programas automáticos P1 : Sopa aveludada / P2 : Sopa triturada / Cozedura a vapor: P3 (consoante o modelo*) Autolimpeza: P3 ou P4 (consoante o modelo*) - -/+ - Diminuição/aumento da duração ou da temperatura de cozedura - OK/OFF -Validação da seleção do programa, do tempo ou da temperatura de cozedura /Paragem do aparelho b2 Indicador luminoso de aquecimento (se >50°C no interior da cuba do copo) b3 Seletor de velocidades b4 Botão Ice crush (picar gelo) C Visor c1 Indicação da temperatura regulável entre 60 e 100°C c2 Temporizador (tempo regulável entre 0 e 59 min) START

Relativamente à segurança da pessoa

• Leia com atenção o manual de utilização antes da primeira utilização do seu aparelho, e guarde-o. O fabricante não se responsabiliza por uma utilização que não esteja em conformidade com o manual de utilização.
• Não deixe que as crianças usem o aparelho sem supervisão.
• AVISO: Durante a utilização do aparelho, algumas peças atingem temperaturas

Ao ler este folheto, encontrará conselhos de utilização que o(a) farão antever o potencial do seu aparelho: preparação de sopas aveludadas ou trituradas, sopas com pedaços, molhos e compotas, batidos, cocktails e receitas ao vapor…

elevadas e apresentam um calor residual após a utilização: Parede de inox do recipiente, peças da tampa que não são para agarrar, peças metálicas por baixo do recipiente, cesto (consoante o modelo). Podem dar origem a queimaduras. Manuseie o aparelho pelas peças de plástico frias - pegas, bloco do motor, zonas da tampa criadas para serem agarradas - durante o aquecimento e até que arrefeça por completo. O indicador luminoso vermelho de

• Não ligue o aparelho se a tampa doseadora não estiver posicionada no orifício da tampa e/ou se a junta não estiver posicionada na tampa.
• AVISO: Atenção aos riscos de lesões no caso de má utilização do aparelho.
• As lâminas estão muito afiadas: Manuseie-as com cuidado para não se lesionar durante enquanto esvazia o copo, limpa ou desmonta lâmina.
• AVISO: Tenha cuidado durante o manuseamento do seu aparelho (limpeza, enchimento e esvaziamento): Evite qualquer transbordo do líquido para cima dos conetores.
• Consulte o manual de utilização para a regulação da velocidade e do tempo de funcionamento de cada programa.
• Consulte o manual de utilização para proceder à montagem e desmontagem dos acessórios no aparelho.
• Consulte o manual de utilização para a limpeza e manutenção do seu aparelho.
• Siga sempre as instruções de limpeza para limpar o seu aparelho: - Desligue o aparelho. - Não limpe o aparelho quente. - Limpe com um pano ou uma esponja húmida. Nunca coloque o aparelho

aquecimento indica um risco de queimaduras.

• Se o cabo de alimentação ou a ficha ficarem danificados, têm de ser substituídos pelo fabricante, um Serviço de Assistência Técnica autorizado ou por pessoas igualmente qualificadas, por forma a evitar qualquer situação de perigo para o utilizador (consulte a lista dos Serviços de Assistência Técnica autorizados no folheto de reparação).
• A sua máquina foi criada apenas para uma utilização doméstica e a uma altitude inferior a 2000 m. O fabricante não se responsabiliza e reserva-se o direito de anular a garantia no caso de utilização comercial ou inadequada, ou no caso de desrespeito pelas instruções.
• AVISO: O seu aparelho emite vapor que pode dar origem queimaduras. Manuseie a tampa com cuidado (se necessário, utilize uma luva, uma pega de tecido, etc. Manuseie a tampa pela sua parte central.
• Tenha cuidado se um líquido quente for deitado no interior do robot de cozinha, pois este pode ser ejetado do aparelho devido a uma ebulição repentina.

alimentação para desligar o aparelho.

• Não coloque o aparelho, cabo de alimentação ou ficha dentro de líquidos.
• Não coloque o aparelho dentro de água.
• Não deixe o cabo de alimentação ao alcance das crianças, perto ou em contacto com as partes quentes do seu aparelho, perto de uma fonte de calor ou num ângulo afiado. Relativamente a uma má utilização
• Não utilize o seu aparelho se não funcionar corretamente ou estiver danificado. Leve-o para ser reparado num centro Serviço de Assistência Técnica autorizado (consulte a lista no folheto de reparação).
• Nunca utilize o copo sem ingredientes ou apenas com produtos secos.
• Deite sempre os ingredientes sólidos em primeiro lugar no copo antes de adicionar os ingredientes líquidos, sem ultrapassar a marca MAX indicada no copo (consoante o modelo). Se o copo estiver demasiado cheio, a água a ferver pode ser ejetada. Atenção, tenha um nível líquido suficiente para cobrir a marca do mínimo (Imagem 7).
• Algumas receitas podem provocar transbordos

dentro de água ou debaixo de água corrente.

• Este aparelho destina-se a ser utilizado em aplicações domésticas e semelhantes, exceto: - Zonas de trabalho de cozinha em lojas, escritórios e outros ambientes de trabalho. - Espaços de refeição reservados aos funcionários em lojas, escritórios e outros ambientes profissionais. - Quintas. - A utilização por clientes de hotéis, pensões e outros ambientes com caráter residencial. - Ambientes do tipo quartos de hóspedes. Relativamente à ligação elétrica
• O aparelho deve ser ligado a uma tomada com ligação à terra.
• O aparelho foi criado para funcionar apenas com corrente alternada. Certifique-se de que a tensão da corrente indicada na placa das especificações do aparelho corresponde à da sua instalação elétrica.
• Desligue sempre o aparelho da alimentação se o deixar sem supervisão e antes da montagem, desmontagem ou limpeza.
• Qualquer erro de ligação anula a garantia.
• Nunca puxe pelo cabo de

ou mentais sejam reduzidas, ou por pessoas com falta de experiência ou conhecimento, exceto se estas tiverem a ajuda de uma pessoa responsável pela segurança, supervisão, ou instruções acerca da utilização do aparelho.

• Convém vigiar as crianças, de modo a certificar-se de que não brincam com o aparelho. APENAS MERCADOS EUROPEUS:
• Apenas em função de aquecimento: Este aparelho pode ser utilizado por crianças com, pelo menos, 8 anos, se forem corretamente supervisionadas ou se lhes forem dadas instruções relativas à utilização do aparelho com toda a segurança, e se os riscos incorridos forem tidos em conta. A limpeza e manutenção por parte do utilizador não devem ser efetuadas por crianças sem supervisão, a não ser que tenham mais de 8 anos de idade e sejam supervisionadas por um adulto.
• Em todas as utilizações no modo de mistura ou liquidificação: Este aparelho não deve ser utilizado por crianças. Mantenha o aparelho e o cabo fora do alcance de crianças. Apenas em função de aquecimento: Mantenha o aparelho e o respetivo cabo fora do alcance de crianças com

inesperados, devido ao aparecimento de espuma, especialmente durante a utilização de legumes congelados. Neste caso, tem de reduzir as quantidades.

• Nunca insira os dedos ou qualquer outro objeto no orifício de enchimento durante o funcionamento do aparelho.
• Não utilize o copo para congelar nem esterilizar.
• Coloque o aparelho numa bancada de trabalho estável, resistente ao calor, limpa e seca.
• Não coloque o aparelho perto de uma parede ou armário embutido: O vapor produzido pode danificar os elementos.
• Não deixe o cabelo, lenços, gravatas, etc., suspensos por cima do copo durante o funcionamento do aparelho.
• Nunca leve os acessórios ao microondas.
• Não utilize o aparelho ao ar livre.
• Nunca ultrapasse a quantidade máxima indicada no manual.
• Guarde o aparelho quando este arrefecer. Não coloque água no painel de comandos.

APENAS MERCADOS FORA

• Este aparelho não foi criado para ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais

idade inferior a 8 anos. segurança e compreendam

• As crianças não devem brincar todos os potenciais perigos. com o aparelho. Serviço Pós-Venda
• Este aparelho pode ser • Para sua segurança, utilize utilizado por pessoas apenas acessórios ou peças cujas capacidades físicas, sobresselentes fornecidas sensoriais ou mentais sejam pelos Serviços de Assistência reduzidas, ou por pessoas Técnica autorizados. com falta de experiência ou • Qualquer intervenção para conhecimento, se estas forem além da limpeza e manutenção supervisionadas ou receberem habitual por parte do cliente instruções relativas à utilização deve ser efetuada num do aparelho com toda a Serviço de Assistência Técnica autorizado. FUNCIONAMENTO Posicione o copo (D) sobre o bloco do motor (A) até ouvir um « clic » de encaixe (ver Fig. 4).
• O aparelho só começa a funcionar se o copo e a tampa estiverem devidamente posicionados e enroscados sobre o bloco do motor.

O seu aparelho dispõe de 3 modos de funcionamento:

• Modo de programação automática: a temperatura, a duração da cozedura e da trituração são préprogramadas para confecionar sopas ou cozer a vapor de forma automática.
• Modo manual: regulações personalizadas da temperatura, da duração da cozedura para uma utilização de acordo com a sua conveniência.
• Modo liquidificadora: seleção da velocidade do motor sem utilizar a função de cozedura para preparar saborosos batidos e cocktails.

Em caso de posicionamento ou encaixe incorreto de uma ou de outra (ver Fig. 5 e 6), o logótipo começa a piscar assim que se ativa uma função.

Colocação do copo liquidificador e do conjunto da tampa

• Antes da primeira utilização, limpe todos os acessórios (D, E e F) com água e detergente para a loiça, à exceção do bloco do motor (A).
• Certifique-se de que retirou todo o material de embalagem antes de colocar o aparelho em funcionamento.
• Coloque a junta vedante sobre a tampa (ver Fig. 1).
• Para cozer a vapor, posicione o cesto com os legumes cortados em pedaços e encha o copo com 0,5 l de água fria sem ultrapassar a parte inferior do cesto (ver Fig.13 a; b; c).
• Coloque a tampa (E) sobre o copo (D) (ver Fig. 2), feche a tampa sem fazer pressão rodando-a no sentido da seta (ver Fig. 3).
• Posicione o copo (D) sobre o bloco motor (A) até ouvir um «clic» (ver Fig.4).
• Posicione a tampa (E) sobre o copo (D) alinhando os dois triângulos (ver Fig. 2), enrosque a tampa sem carregar, rodando-a no sentido da seta (ver Fig. 3)

Coloque a lâmina no copo (*consoante o modelo)

• Montagem da lâmina amovível (*consoante o modelo ver Fig. 11 a; b; c):

1. Verifique se a junta vedante está bem colocada sobre

a lâmina (ver 11.a).

2. Pegue na lâmina com um pano e coloque-a no fundo

do copo, assegurando-se de que os pinos da lâmina ficam bem encaixados (ver 11.b).

3. Vire o copo segurando a lâmina (ver 11.c).

4. Fixe a lâmina com a ajuda do anel de bloqueio (ver

• Desmontagem da lâmina amovível (*consoante o modelo ver Fig. 11.d): Coloque o copo em cima de uma superfície plana.

1. Segure a lâmina com um pano.

2. Vire o copo segurando a lâmina.

3. Rode o anel de bloqueio para soltar a lâmina.

Aviso: As lâminas são extremamente afiadas: deve manuseá-las com cuidado para não provocar ferimentos aquando da montagem, desmontagem e limpeza do copo e da lâmina.

UTILIZAÇÃO DO APARELHO

Quando a água e os ingredientes estiverem no fundo do copo ou no cesto de cozedura a vapor, enrosque a tampa e posicione o copo sobre o bloco do motor (consultar Funcionamento) Selecione um dos programas automáticos propostos a seguir (botão P) e valide (botão OK). O indicador luminoso vermelho acende e é emitido um sinal sonoro para informar que a cozedura teve início. Descubra os programas automáticos propostos Tempo ajustável Trituração 100°C 30 min. (+ ou -10 min) Velocidade máx. 1 min P2 – Sopa triturada (textura densa) 100°C 40 min. (+ ou -10 min) Velocidade mín. 13s P3 – (apenas para o modelo que possui o cesto para cozinhar) – Cozer a vapor com o cesto para cozinhar e 50 cl de água (consoante o modelo*) 100°C 30 min (+ ou -20 min) Não P3 – (ou P4 para o modelo que possui o cesto para cozinhar) Autoclean: programa automático de limpeza 100°C 30 s (ajustável até 1 min.) Velocidade máx.

Temperatura (Máx.) P1 – Sopa aveludada (textura fina) Quando o programa chega ao fim, o aparelho emite 3 bips. Desencaixe o copo carregando na mola (d2) situada por baixo da pega (ver Fig. 9) e sirva de imediato ou deixe o copo encaixado para manter a preparação quente (até 40 minutos).

automaticamente para o modo “manter quente” durante 40 minutos. Para parar o modo “manter quente”, basta pressionar o botão OFF.

• Se abrir a tampa, carregar na mola ou retirar o copo, o modo “manter quente” pára automaticamente.
• Assim que o programa é iniciado, o utilizador tem a possibilidade de parar o aparelho em qualquer momento pressionando o botão P (emissão de 2 sinais sonoros). O programa passa para o modo de poupança de energia e o utilizador tem a possibilidade de o reiniciar pressionando de novo o botão P ou o botão OK (emissão de um sinal sonoro).
• Se se enganou no programa e quiser cancelá-lo, pressione o botão OFF durante 2 segundos. Esta ação permite reiniciar o temporizador e as temperaturas.

• Tenha atenção para que o nível de líquido seja suficiente para cobrir a marca de mínimo (ver Fig.

7) e não ultrapassar a marca de MAX gravada no

interior do copo (ver Fig. 8).

• Algumas receitas podem provocar derrames inconvenientes, devido ao aparecimento de bolhas, particularmente quando se utiliza legumes congelados. Neste caso, deverá reduzir os volumes em conformidade.
• A informação sobre o tempo ou a temperatura pisca e o utilizador tem a possibilidade de modificar esta informação. Se necessário, regule o tempo com os botões + (aumentar) e - (diminuir), em função dos ingredientes utilizados e do volume preparado (ver tabela do tempo de cozedura das sopas no livro de receitas).
• O cesto de cozedura (consoante o modelo) permitelhe cozer ao vapor (no programa P3 com 0,5 litro de água), ou para uma preparação com pedaços, cozer ingredientes como carne, peixe, legumes, ao mesmo tempo que a sopa (no programa P1 ou P2).
• No final dos programas, o aparelho passa

• Regule o tempo de cozedura com os botões + (aumentar) e - (diminuir), em função dos ingredientes utilizados e do volume preparado (ver tabela do tempo de cozedura das sopas no livro de receitas).

pretender programar um tempo de funcionamento com paragem automática:

• Regule o tempo de funcionamento com os botões + (aumentar) e - (diminuir).
• Selecione uma velocidade rodando o seletor. A contagem decrescente do tempo é indicada no ecrã.
• O motor pára automaticamente no final da contagem decrescente. Função Picar Gelo: o botão “Ice” ativa a função que permite picar gelo, tendo esta função uma duração de 30s. Pode parar o aparelho consoante a sua conveniência pressionando o botão “OFF”. Pode picar, no máximo, 6 a 8 cubos.

• Valide o tempo selecionado com o botão OK.
• A informação sobre a temperatura pisca e o utilizador tem a possibilidade de modificar esta informação. Regule a temperatura de cozedura com os botões + (aumentar) e - (diminuir).
• Valide a temperatura selecionada com o botão OK.
• O indicador luminoso vermelho acende e é emitido um sinal sonoro para informar que a cozedura teve início.
• Pode acionar o motor a qualquer momento: - na velocidade lenta (posição 1) para misturar os alimentos líquidos (ex: preparação de molhos). - na velocidade rápida (a partir da posição 2) para triturar alimentos sólidos. MODO LIQUIDIFICADORA (sem cozedura)
• Selecione uma velocidade rodando o seletor para a direita. A trituração é iniciada e o tempo é indicado no ecrã. No modo de liquidificadora, pode selecionar até 5 velocidades de trituração diferentes. A velocidade encontra-se à esquerda da posição 0.
• Rode o seletor de velocidades para a posição 0 para parar o aparelho.
• Carregue na mola (d2), depois retire o copo (D). Se

• Enxagúe o interior do copo sob água corrente, bem como a respetiva tampa.
• Quando o copo estiver muito sujo, deixe humedecer durante várias horas com água e detergente da loiça para facilitar a limpeza.

• Não deve imergir o aparelho em líquidos. Não coloque o bloco do motor (A) sob água quente corrente.
• Limpe imediatamente o copo após a utilização.
• Encha o copo com 1 litro de água quente e 2 a 3 gotas de detergente para a loiça. Respeite as quantidades recomendadas de água e de detergente da loiça. O excesso de detergente da loiça aumenta bastante a formação de espuma e, consequentemente, favorece a ocorrência de derrames.
• Utilize o programa automático Autoclean: P3 ou P4 (de acordo com o modelo*) para efetuar uma pré-lavagem do copo.
• Quando o programa tiver terminado, desligue o aparelho da corrente.
• Carregue na mola (d2) depois retire o copo (D).
• Coloque o copo sobre uma superfície plana.
• Desencaixe a tampa rodando-a um quarto de volta no sentido contrário aos ponteiros do relógio. Retire a tampa com precaução.
• Assim que a tampa estiver fria, retire a junta vedante. Para tal, agarre-o com o polegar e o indicador e puxe para a remover. A junta vedante desmonta-se sem risco de se danificar (ver Fig. 12).
• Finalize a limpeza do copo utilizando uma esponja.

• Tenha cuidado com as lâminas (d3) do copo durante a sua limpeza e quando esvazia o copo, pois são muito afiadas.

• Para limpar o bloco do motor (A) utilize um pano húmido. Seque-o cuidadosamente.
• Os elementos amovíveis (tampa, vedante, tampa doseadora, cesto de cozedura) podem ser limpos com água e detergente para a loiça.
• De modo a preservar o aspeto e longevidade do corpo do seu aparelho, lave-o à mão. Não utilize o lado abrasivo da esponja, de modo a evitar riscos.
• A lâmina desmontável não pode ir à máquina de lavar loiça. Lave-a com água corrente e uma escova.

O QUE FAZER SE O APARELHO NÃO FUNCIONAR? PROBLEMAS O aparelho não funciona Vibrações excessivas CAUSAS SOLUÇÕES A ficha não está ligada. O copo ou a tampa não estão corretamente posicionados ou enroscados. O aparelho não foi colocado em cima de uma superfície plana e não está estável Ligue o aparelho a uma tomada. Verifique se o copo ou a tampa estão bem posicionados ou enroscados seguindo as figuras do folheto. Volume de ingredientes excessivo. Volume de ingredientes excessivo. Fuga pela tampa As lâminas não rodam facilmente Mensagem “STOP” Mensagem “SECU” + indicador luminoso a piscar de cor vermelha Mensagem “Err” (Erro)+ indicador luminoso a piscar de cor vermelha Mensagem “ntc”+ indicador luminoso a piscar de cor vermelha Paragem do motor aquando da preparação, sem indicação de avaria. Coloque o aparelho sobre uma superfície plana. START Reduza a quantidade de ingredientes a preparar. Reduza a quantidade de ingredientes a preparar. A tampa não está bem posicionada ou Enrosque corretamente a tampa sobre o copo. enroscada. Coloque a junta vedante sobre a A junta vedante não está presente. tampa. Substitua a junta, contacte um Serviço A junta vedante está cortada, de Assistência Técnica autorizado. deteriorada. Diminua o tamanho ou a quantidade Pedaços de alimentos demasiado dos ingredientes a preparar. grandes ou demasiado rijos. Adicione líquido. Sobrecarga do motor provocada por uma quantidade excessiva de ingredientes ou por pedaços demasiado rijos ou grandes. Copo vazio, quase vazio ou preparação com pouco líquido. A resistência de aquecimento não funciona. O sensor de temperatura deixou de funcionar. Se o copo e a tampa estiverem corretamente posicionados e bloqueados, ativação do sistema de segurança do motor Deixe arrefecer o motor e reduza a quantidade de ingredientes no copo. Adicione líquido até ao nível mínimo do copo (ver Fig. 7). Contacte um Serviço de Assistência Técnica autorizado Contacte um Serviço de Assistência Técnica autorizado Deixe o aparelho arrefecer durante 30 minutos e reduza a quantidade de ingredientes a preparar O seu aparelho continua a não funcionar? Contacte um Serviço de Assistência Técnica autorizado (consultar lista no folheto). RECICLAGEM

• Eliminação dos materiais de embalagem e do aparelho A embalagem é composta exclusivamente por materiais sem perigo para o ambiente, que podem ser eliminados em conformidade com as disposições de reciclagem em vigor. Para a eliminação do aparelho, informe-se junto do serviço adequado da sua freguesia.
• Produtos electrónicos ou eléctricos em fim de vida: Proteção do ambiente em primeiro lugar! O seu aparelho contém inúmeros materiais que podem ser recuperados ou reciclados. Entregue-o num ponto de recolha para possibilitar o seu tratamento.
