MANUALE UTENTE SOUP&PLUS LM922100 MOULINEX

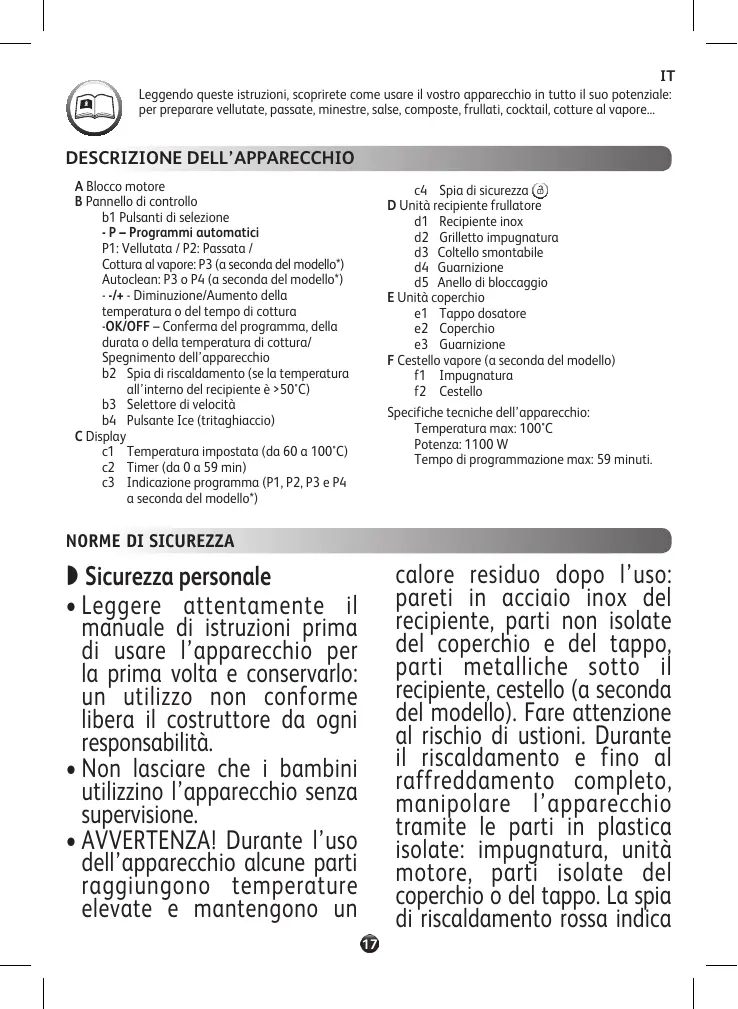

ASTART Blocco motore B Pannello di controllo b1 Pulsanti di selezione - P – Programmi automatici P1: Vellutata / P2: Passata / Cottura al vapore: P3 (a seconda del modello*) Autoclean: P3 o P4 (a seconda del modello*) - -/+ - Diminuzione/Aumento della temperatura o del tempo di cottura -OK/OFF – Conferma del programma, della durata o della temperatura di cottura/ Spegnimento dell’apparecchio b2 Spia di riscaldamento (se la temperatura all’interno del recipiente è >50°C) b3 Selettore di velocità b4 Pulsante Ice (tritaghiaccio) C Display c1 Temperatura impostata (da 60 a 100°C) c2 Timer (da 0 a 59 min) c3 Indicazione programma (P1, P2, P3 e P4 a seconda del modello*) c4 Spia di sicurezza D Unità recipiente frullatore d1 Recipiente inox d2 Grilletto impugnatura d3 Coltello smontabile d4 Guarnizione d5 Anello di bloccaggio E Unità coperchio e1 Tappo dosatore e2 Coperchio e3 Guarnizione F Cestello vapore (a seconda del modello) f1 Impugnatura f2 Cestello Specifiche tecniche dell’apparecchio: Temperatura max: 100°C Potenza: 1100 W Tempo di programmazione max: 59 minuti. START

calore residuo dopo l’uso: pareti in acciaio inox del recipiente, parti non isolate del coperchio e del tappo, parti metalliche sotto il recipiente, cestello (a seconda del modello). Fare attenzione al rischio di ustioni. Durante il riscaldamento e fino al raffreddamento completo, manipolare l’apparecchio tramite le parti in plastica isolate: impugnatura, unità motore, parti isolate del coperchio o del tappo. La spia di riscaldamento rossa indica

• Leggere attentamente il manuale di istruzioni prima di usare l’apparecchio per la prima volta e conservarlo: un utilizzo non conforme libera il costruttore da ogni responsabilità.
• Non lasciare che i bambini utilizzino l’apparecchio senza supervisione.
• AVVERTENZA! Durante l’uso dell’apparecchio alcune parti raggiungono temperature elevate e mantengono un

Leggendo queste istruzioni, scoprirete come usare il vostro apparecchio in tutto il suo potenziale: per preparare vellutate, passate, minestre, salse, composte, frullati, cocktail, cotture al vapore...

START guarnizione non sono installati nel coperchio.

• AVVERTENZA! L’uso improprio dell’apparecchio comporta il rischio di ustioni.
• Le lame sono molto taglienti: manipolarle con attenzione per evitare lesioni durante lo svuotamento del recipiente, la pulizia, l’installazione e la rimozione delle lame.
• AVVERTENZA! Prestare attenzione durante manipolazione dell’apparecchio (pulizia, riempimento e versamento): evitare qualsiasi fuoriuscita di liquido sui connettori.
• Consultare il manuale di istruzioni per informazioni sulla regolazione della velocità e i tempi di funzionamento di ciascun programma.
• Consultare il manuale di istruzioni per informazioni sull’assemblaggio l’installazione degli accessori sull’apparecchio.
• Consultare il manuale di istruzioni per informazioni sulla pulizia e la manutenzione dell’apparecchio.
• Rispettare sempre le istruzioni seguenti per la pulizia dell’apparecchio. - Scollegare l’apparecchio dalla presa di corrente. - Non pulire l’apparecchio

che sussiste il rischio di ustioni.

• Per motivi di sicurezza, se la spina o il cavo di alimentazione sono danneggiati, devono essere sostituiti deve essere sostituito dal fabbricante, dal suo centro di assistenza o da un tecnico qualificato (consultare l’elenco dei centri di assistenza autorizzati nel libretto della garanzia).
• Questo apparecchio è destinato al solo uso domestico e ad altitudini inferiori a 2000 m. Il costruttore declina ogni responsabilità e si riserva il diritto di annullare la garanzia in caso di utilizzo commerciale o improprio o del mancato rispetto delle istruzioni.
• A V V E R T E N Z A ! L’apparecchio emette del vapore suscettibile di causare ustioni. Manipolare con attenzione il coperchio e il tappo (se necessario, utilizzare un guanto, una presina, ecc.). Manipolare il tappo tramite la sua parte centrale.
• Prestare attenzione quando l’apparecchio contiene un liquido caldo, perché può fuoriuscire dall’apparecchio a causa di un’ebollizione improvvisa.
• Non mettere in funzione l’apparecchio se il tappo o la

• Qualsiasi errore nel collegamento elettrico comporta l’annullamento della garanzia.
• Non tirare il cavo di alimentazione per scollegare l’apparecchio dalla presa di corrente.
• Non immergere l’apparecchio, la spina o il cavo di alimentazione in alcun liquido.
• Non immergere l’apparecchio.
• Tenere il cavo di alimentazione fuori dalla portata dei bambini e lontano dalle parti calde dell’apparecchio, da fonti di calore e angoli appuntiti. Utilizzi impropri
• Non usare l’apparecchio se non funziona correttamente o è danneggiato. Farlo riparare presso un centro di assistenza autorizzato (consultare l’elenco del libretto della garanzia).
• Non usare il recipiente frullatore senza ingredienti o esclusivamente con prodotti secchi.
• Versare gli ingredienti solidi nel recipiente prima di aggiungere gli ingredienti liquidi, senza oltrepassare la tacca MAX incisa o riportata sul recipiente (a seconda del modello). Se il recipiente è eccessivamente pieno, potrebbe fuoriuscire dell’acqua bollente. Assicurasi

quando è caldo. - Pulirlo con un panno o una spugna umida. - Non immergere l’apparecchio in acqua e non pulirlo sotto l’acqua corrente.

• Questo apparecchio è destinato all’ambito domestico e ad altri usi analoghi, tranne: - cucine riservate al personale di negozi, uffici o altri ambienti professionali; - cucine riservate al personale di negozi, uffici o altri ambienti professionali; - case coloniche; - stanze di alberghi, motel e altri edifici residenziali; - camere in affitto e altri ambienti analoghi. Collegamento elettrico
• L’apparecchio deve essere collegato a una presa di corrente elettrica con messa a terra.
• L’apparecchio è progettato per funzionare esclusivamente a corrente alternata. Verificare che la tensione di alimentazione indicata sulla targa dell’apparecchio corrisponda a quella della rete elettrica in uso.
• Scollegare l’apparecchio dalla presa di corrente prima di assemblarlo, disassemblarlo, pulirlo e lasciarlo incustodito.

• Questo apparecchio non deve essere usato da persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza o conoscenza, a meno che non siano sorvegliate o siano state istruite sull’uso dell’apparecchio da una persona responsabile della loro sicurezza.
• Si raccomanda di sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio.

SOLO PER I MERCATI EUROPEI

• Solo per la funzione di riscaldamento: Questo apparecchio può essere usato da bambini di età superiore a 8 anni solo se supervisionati o istruiti sull’uso sicuro dell’apparecchio e se comprendono i rischi correlati. Le operazioni di pulizia e manutenzione ordinaria non devono essere effettuate da bambini a meno che non abbiano almeno 8 anni e siano supervisionati.
• Per tutti gli utilizzi in modalità mixer o frullatore: questo apparecchio non deve essere usato dai bambini. Conservare l’apparecchio e il suo cavo fuori dalla portata dei bambini.

che il livello del liquido raggiunga almeno la tacca minima (Fig. 7).

• Alcune ricette possono provocare fuoriuscite improvvise a causa della formazione di bolle, in particolare durante la cottura di verdura surgelata. In tal caso, ridurre il volume.
• Non inserire dita o altri oggetti nel recipiente frullatore quando l’apparecchio è in funzione.
• Non usare il recipiente come contenitore (congelamento, sterilizzazione).
• Posizionare l’apparecchio su un piano di lavoro stabile, resistente al calore, pulito e asciutto.
• Non posizionare l’apparecchio in prossimità di pareti o armadi: il vapore prodotto può danneggiarli.
• Evitare che i propri capelli, foulard, cravatte ecc. pendano sopra il recipiente quando l’apparecchio è in funzione.
• Non riscaldare gli accessori in forni a microonde.
• Non usare l’apparecchio all’aperto.
• Non oltrepassare la quantità massima indicata nel manuale.
• Riporre l’apparecchio solo quando si è raffreddato. Non versare acqua sul pannello di

Solo per la funzione di sull’uso sicuro dell’apparecchio riscaldamento: Conservare e se comprendono i rischi l’apparecchio e il suo cavo fuori correlati. dalla portata dei bambini di età ASSISTENZA POST-VENDITA inferiore a 8 anni.

• I bambini non devono giocare • Per motivi di sicurezza, usare esclusivamente accessori o con l’apparecchio. di ricambio forniti dai
• Questo apparecchio può essere parti centri di assistenza autorizzati. usato da persone con ridotte Qualsiasi intervento capacità fisiche, sensoriali o diverso dalla pulizia e dalla mentali o da persone senza esperienza o conoscenza solo manutenzione ordinaria deve se supervisionate o istruite essere effettuato da un centro di assistenza autorizzato. PREPARAZIONE L’apparecchio è dotato di 3 modalità di funzionamento:
• Modalità automatica: temperatura, tempo di cottura e durata di miscelazione sono preimpostati per preparare automaticamente zuppe o pietanze al vapore.
• Modalità manuale: impostazione manuale di temperatura e tempo di cottura per una preparazione personalizzata.
• Modalità frullatore: selezione della velocità del motore senza la funzione di cottura, per preparare frullati e cocktail.

In caso di posizionamento o blocco scorretto di uno dei due elementi (Cf. Fig. 5 et 6), la spia lampeggerà all’attivazione di una funzione.

Sistemazione del coltello sul recipiente (*a seconda del modello)

• Montaggio del coltello smontabile (*a seconda del modello Cf. Fig. 11 a; b; c) :

1. Verificare che la guarnizione sia regolarmente

posizionata sulla parte tagliente (Cf. 11.a).

2. Afferrare il coltello con un panno e sistemarlo

nell’apposito spazio situato sul fondo del recipiente, prestando attenzione a posizionare le alette del coltello nelle apposite scanalature del recipiente (Cf. 11.b).

3. Ruotare il recipiente mantenendo il coltello

nell’apposito spazio (Cf. 11.c).

4. Bloccare la parte tagliente tramite l’anello di

bloccaggio (Cf. 11.c).

Montaggio del recipiente e dell’unità coperchio

• Prima del primo utilizzo, pulire tutti gli accessori (D, E e F) in acqua calda saponata, ad eccezione del blocco motore (A).
• Assicurarsi di rimuovere tutti i materiali di imballaggio prima di usare l’apparecchio.
• Sistemare la guarnizione sul coperchio (Cf. Fig. 1).
• Per cuocere al vapore, inserire il cestello con le verdure tagliate a pezzetti e versare nel recipiente 0,5 litri d’acqua fredda, senza superare la parte inferiore del cestello (Cf. Fig.13 a; b; c)).
• Posizionare il coperchio (E) sul recipiente (D) (Cf. Fig.2), bloccarlo senza appoggiarlo ruotando nel senso della freccia (Cf. Fig.3). Posizionare il recipiente blender (D) sul blocco motore (A) fino a sentire un «clic» (Cf. Fig. 4).
• L’apparecchio funziona esclusivamente se il recipiente e il coperchio sono posizionati e bloccati correttamente sul blocco motore.

• Smontaggio del coltello smontabile (*a seconda del modello Cf. Fig. 11.d) : Sistemare il recipiente sul piano di lavoro.

1. Afferrare il coltello con l’ausilio di un panno.

2. Ruotare il recipiente mantenendo il coltello.

3. Far ruotare l’anello di bloccaggio per sbloccare il

Avvertenza: le lame sono molto taglienti: maneggiarle con cura per evitare di ferirsi all’atto dello svuotamento del recipiente, della pulizia, del montaggio e smontaggio del coltello.

MODALITÀ AUTOMATICA Dopo aver versato l’acqua e gli ingredienti sul fondo del recipiente o nel cestello vapore, chiudere il coperchio e posizionare il recipiente sul blocco motore (vedi sezione “Preparazione”). Selezionare uno dei programmi automatici riportati di seguito (tasto P) e confermare (pulsante OK). La spia rossa si accenderà e un bip sonoro si avvierà a indicare che la cottura è avviata. Elenco dei programmi automatici disponibili Temperatura (Max) Durata Miscelazione 30 min. (+ o -10 min.) 40 min. (+ o -10 min.) Velocità max 1 min Velocità min 13s 100°C 30 min (+ o -20 min)

100°C 30 sec (regolabile fino a 1 min) Velocità max 100°C P2 – Zuppa passata (consistenza densa) 100°C P3 – (solo per il modello dotato del cestello di cottura) – Cottura al vapore con il cestello di cottura e 50 cl d’acqua (secondo il modello*) P3 – (o P4 per il modello dotato di cestello di cottura) – Autoclean: programma di pulizia automatico

P1 – Zuppa vellutata (consistenza fluida) Al termine del programma l’apparecchio emette 3 segnali sonori. Sbloccare il recipiente premendo il grilletto (d2) situato all’interno dell’impugnatura (cf. Fig. 9) e servire subito; oppure, lasciare il recipiente in posizione per mantenere la temperatura (fino a 40 minuti). SUGGERIMENTI PRATICI In caso di apertura del coperchio, pressione del grilletto o rimozione del recipiente, la modalità di mantenimento al caldo si interromperà automaticamente.

• Dopo aver avviato il programma, è possibile in qualsiasi momento spegnere l’apparecchio premendo il pulsante P (emissione di 2 bip sonori). Il programma verrà interrotto temporaneamente; per riprenderlo, premere nuovamente il pulsante P o il pulsante OK (emissione di un bip sonoro). Se si desidera annullare il programma, tenere premuto per 2 secondi il pulsante OFF: sarà quindi possibile impostare nuovamente il tempo di cottura e la temperatura.

• Il livello del liquido deve superare la tacca minima (Cf. Fig. 7) ma non deve superare la tacca MAX riportata all’interno del recipiente (Cf. Fig. 8).
• Alcune ricette possono causare traboccamenti improvvisi a causa della formazione di bolle, in particolare con l’uso di verdure surgelate. In tal caso, ridurre la quantità di conseguenza.
• Quando il tempo di cottura o la temperatura lampeggia, è possibile modificare l’impostazione premendo i pulsanti + (aumento) e - (diminuzione), a seconda degli ingredienti utilizzati e della quantità preparata (vedi tabella dei tempi di cottura delle zuppe nel libretto delle ricette).
• Il cestello vapore (a seconda del modello) permette di cuocere al vapore (selezionando P3 e aggiungendo 0,5 litri di acqua), o di cuocere ingredienti come carne, pesce, verdure, contemporaneamente alla zuppa (selezionando P1 o P2).
• Al termine dei programmi, l’apparecchio passa automaticamente alla modalità di mantenimento della temperatura e conserverà per 40 minuti la preparazione. Per interrompere la modalità di mantenimento della temperatura, premere il pulsante OFF.

• Impostare il tempo di cottura con i pulsanti + (aumento) e - (diminuzione) a seconda degli ingredienti utilizzati e della quantità preparata (vedi tabella dei tempi di cottura delle zuppe nel libretto delle ricette).
• Confermare il tempo di cottura impostato premendo il pulsante OK.

In modalità frullatore è possibile scegliere tra 5 velocità di miscelazione diverse. La velocità a impulsi è situata a sinistra della posizione 0.

• Posizionare la manopola della velocità su 0 per spegnere l’apparecchio.
• Premere il grilletto (d2), quindi sollevare il recipiente frullatore (D). Se si desidera programmare un tempo di funzionamento con spegnimento automatico:
• Impostare il tempo di funzionamento premendo i pulsanti + (aumento) e - (diminuzione).
• Selezionare una velocità ruotando la manopola. Sul display apparirà il conto alla rovescia.
• Il motore si spegnerà automaticamente al termine del conto alla rovescia. Pulsante tritaghiaccio: il pulsante “Ice” permette di ottenere del ghiaccio tritato; durata della funzione 30s. È possibile spegnere l’apparecchio in qualsiasi momento premendo il pulsante OFF. È possibile tritare da 6 a 8 cubetti di ghiaccio.

• Quando la temperatura lampeggia, è possibile modificare l’impostazione premendo i pulsanti + (aumento) e - (diminuzione).
• Confermare la temperatura impostata premendo il pulsante OK.
• La spia rossa si accenderà e un bip sonoro si avvierà a indicare che la cottura è avviata.
• È possibile azionare il motore in qualsiasi momento: - a velocità lenta (posizione 1) per mescolare alimenti liquidi (ad esempio per la preparazione di salse); - a velocità rapida (dalla posizione 2) per mescolare alimenti solidi. MODALITÀ cottura)

max ice FRULLATORE (senza

• Selezionare la velocità ruotando la manopola verso destra. Il frullatore si avvierà e sul display apparirà il tempo.

• Terminare la pulizia del recipiente usando una spugna.
• Risciacquare l’interno del recipiente e il coperchio sotto acqua corrente.
• In caso di sporco persistente sulla parte riscaldante del recipiente, lasciarla a mollo diverse ore in una miscela di acqua e detersivo per piatti.

• Non immergere l’apparecchio. Non passare il blocco motore (A) sotto l’acqua corrente.
• Pulire il recipiente immediatamente dopo l’uso.
• Versare nel recipiente 1 litro di acqua calda e 2 o 3 gocce di detersivo per lavastoviglie. Rispettare la quantità di acqua e detersivo raccomandate. Una quantità eccessiva di detersivo aumenta sensibilmente la formazione di schiuma e di conseguenza comporta traboccamenti.
• Utilizzare il programma automatico Autoclean: P3 o P4 (secondo il modello*) per effettuare un prelavaggio del recipiente.
• Al termine del programma, scollegare l’apparecchio dall’alimentazione.
• Premere il grilletto (d2), quindi sollevare il recipiente frullatore (D).
• Posizionare il recipiente su una superficie piana.
• Aprire il coperchio ruotandolo di un quarto di giro in senso orario. Rimuovere il coperchio con cautela.
• Quando il coperchio si sarà raffreddato, togliere la guarnizione di tenuta ermetica. Procedere, afferrandola tra il pollice e l’indice, quindi tirare per estrarla. La guarnizione si smonta senza rischi di danneggiamento. La guarnizione si smonta senza rischi di danneggiamento (Cf. fig.12).

• Prendere delle precauzioni durante la manipolazione delle lame (d3) del recipiente frullatore durante la pulizia e lo svuotamento del recipiente, perché sono taglienti.

• Per pulire il blocco motore (A), usare un panno umido. Asciugarlo scrupolosamente.
• Gli elementi removibili (coperchio, guarnizione, tappo dosatore, cestello vapore) possono essere lavati con una spugna in acqua calda saponata.
• Per preservare l’aspetto e la longevità del coperchio dell’apparecchio, lavarlo a mano. Non usare il lato abrasivo della spugna per evitare di graffiarlo.
• La lama smontabile non deve essere lavata in lavastoviglie; lavarla sotto acqua corrente usando una spazzola.

PROBLEMI CAUSE SOLUZIONI Collegare l’apparecchio a una presa di corrente. Il recipiente o il coperchio non sono posizionati o bloccati correttamente. Verificare che il recipiente o il coperchio siano posizionati e bloccati corret tamente come illustrato nelle istruzioni. START L’apparecchio non è posizionato su una superficie piana, quindi l’apparecchio non è stabile. Posizionare l’apparecchio su una superficie piana. Quantità degli ingredienti eccessiva. Ridurre la quantità degli ingredienti. Quantità degli ingredienti eccessiva. Ridurre la quantità degli ingredienti. Il coperchio non è posizionato o bloccato correttamente. Bloccare correttamente il coperchio sul recipiente. La guarnizione è assente. Sistemare la guarnizione sul coperchio. La guarnizione è danneggiata o usurata. Sostituire la guarnizione: contattare un centro di assistenza autorizzato. Le lame ruotano con difficoltà Alimenti troppo duri o tagliati a pezzi troppo grandi. Ridurre la dimensione o la quantità degli ingredienti. Aggiungere del liquido. Visualizzazione “STOP” Surriscaldamento del motore causato Lasciare che il motore si raffreddi e da un’eccessiva quantità di ingredienti ridurre la quantità di ingredienti nel o da pezzi troppo duri o troppo grandi. recipiente. Sul display appare “SECU” e la spia rossa lampeggia Recipiente vuoto, quasi vuoto o preparazione non abbastanza liquida. Aggiungere del liquido fino al livello minimo del recipiente (Cf. Fig. 7). Sul display appare “Err” e la spia rossa lampeggia Il sensore della temperatura non funziona. Contattare un centro di assistenza autorizzato. Sul display appare “ntc” e la spia rossa lampeggia Contattare un centro di assistenza La resistenza riscaldante non funziona. autorizzato. Spegnimento del motore in fase di preparazione, senza messaggio d’errore. Lasciare raffreddare l’apparecchio Attivazione della sicurezza motore in caso di posizione corretta e bloccaggio per 30 minuti e ridurre la quantità di ingredienti da trattare. del contenitore e del coperchio. L’apparecchio non funziona Vibrazioni eccessive Perdite dal coperchio

L’apparecchio non è collegato all’alimentazione. Se il problema sussiste, contattare un centro di assistenza autorizzato (consultare l’elenco nel libretto di servizio). SMALTIMENTO

• Smaltimento dei materiali di imballaggio e dell’apparecchio L’imballaggio comprende esclusivamente materiali innocui per l’ambiente, che possono essere smaltiti conformemente alle leggi vigenti sul riciclaggio. Per smaltire l’apparecchio, contattare l’ufficio preposto presso il proprio comune.
• Rifiuti di apparecchiature elettriche ed elettroniche: Contribuiamo alla protezione dell’ambiente! Questo apparecchio contiene numerosi materiali riutilizzabili o riciclabili. Portarlo presso un apposito punto di raccolta affinché sia smaltito correttamente.
