MANUAL DE UTILIZADOR IHBS6.4AMX - IHBS 6.4 AM X INDESIT

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

ANOMALIAS DE FUNCIONAMIENTO

Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elétrica retrirando a tomada ou desligando a alimentação da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.

Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiência e conheimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segança do aparelho e que tenham acontecimiento dos riscos envolvidos.

As crianças não devem ser autorizadas a Manipular os comandos ou brincar com o aparecido.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local ond e o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes emikonto aotrosdispositivos de combustao de gas ouotros combustiveis.

O exaustor deve ser limpo frequentlynte, interna e externamente (PELO MENOS UMA Vez POR MÉS). Isso deve ser feito em conformidade com as instruções de manutenção indicadas neste manual. O não cumprimento das instruções fornecidas neste guia do utilizesor, no referente à limpeza do exaustor e substituição e limpeza dos filtros, causa riscos de incência.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobracaqueça e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizescdo placadefogao.

Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na sequção de Manutenção/Substituição de lâmpadas destemanual.

ATENÇão! Não ligar o aparecido à redeétrica até que a instalação esteja totalmente conclusão.

Relativamente às medidas tínicas e de segança a serem adotadas para a descarga de fumos, é

importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O Sistema de conduitas desde aparelho não pode ser connectado a outro Sistema de ventilação já existente que esteja送去 uso para qualquer窗外 finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

Não utilizes ou deixa o exaustor sem lâmpadas corretramente montadas, devido ao possível risco de choquesétricos.

Nunca utilizes o exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilizado como una superficie de apoio, a menos que não sera specifically indicado.

Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não fornécio, comprar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de duvida, consulutar um centro de assistência autorizada ou pessoa qualificada similar.

ATENÇA! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscosétricos.

Declina-se toda e qualquer responsabilitadepor eventuais avarias, danos ou incendios provocados ao aparelho como resultado da nao-observancia das instruções contidas neste manual.

O exaustor pode ter estéticas differsentes a quando ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as vezes.

Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilitadepor eventuais inconvenientes,danos ou incéndiosprovocados ao aparemho, derivantes da inobservança das instruções indicadasnestemanual.Oexaustorfoi concebido para aaspiraçãodefumoesvaporesdecozimento e édestinado exclusivamente para uso dométrico.

! É importante conservar este manual para eventuels consultas futuras. Em caso de vendu ou mudança, certificar-se que omanual acompanhe o produits.
! Ler cuidadosamente as instruções: elas aparecem importantes informações sobre a instalação, uso e segurar.
! Não efetuar variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
! Antes de prosseguir com a instalação do disposítivo, verifiar todos os componentes que não sejam danificados. Caso contrário, fazer o seu fornecedor e não prosseguir com a instalação.

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolycicos e 65cm no caso de fogões à gás ou combinados.

Se as instruções de instalação do fogo à gás específarem uma distência maior, delve-se levar em conta this indicação.

CONEXão ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada em conformidade com as normas vigentes posta em zona accesivel, mesmo deposito da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona accesivel, mesmo deposito da instalação, aplicar um interruptor bipolar, em conformidade com a norma que asseguire a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalação.

Atença! Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, vericar seu funciona, atentar sempre para que o cabo de rede esteja montado corretemente.

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao服务于 assistência técnica.

SAÍDA DO AR

para as versoes apsirantes)

Conectar o exaustor acos tubos e orificios de descarga da parede com diametro equivalente a saia de ar (flange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiçao da performance de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com o comprimento não inferior ao indicado.
! Utilizar um tubo conductor com o menor número possível de curvas (ângulo máximo da curva: 90^ C 90^ ).
! Evitar alteracoes drásticas da�� do tubo (diâmetro).
! Usar um tubo conductor com o interior mais liso possivel.
! O material do tubo conductor deve ser aprovado e estar em conformidade com a lei.
! Caso estas normas não sejam respeitasas a Empresa declina qualquer responsabilitadde.

FILTRANTE OU ASPIRANTE?

O seu exaustor está antes para ser realizado na versão aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT

Verifique nas primeiras páginas deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separatamente.

Note: Se for fornecido com o equipamento, em algunos casos, o Sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante à versão filtrante já está contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontrar sobre o exaustor.

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

Na parte horizontal, o tubo deve ter uma leve inclinação para cima (cerca de 10^ ) de modo a podertransportar orarpara fora mais fácilmente.

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessario instalar umsystema de filtragem adicional a base de carvãoativado.

COMANDOS

O exhaustor é dotado de um pailé de commandos com um controle de velocidade de aspiração e um controle para acender a luz de iluminação do plano de cozedura.

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconseihamos ligar a aspiração 5 minutos antes de iniciar a cozhar e dedezá-la em funcimento por aproximately 15 minutos, às o termino do cozimento.

T1. Interruptor luz ON/OFF.
T2. Interruptor OFF/velocidade 1
T3. Selecção velocidade 2
T4. SeLECTIONA DE 3

MANUTENÇAO

Limpeza

O exaustor deve ser limpo frequente, interna e externamente (pelo menos com a mesma frequencia com a qual se efetua a manutencao dos filtros antigorduras).

Atença: O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição do bytecode pode provocar riscos de incério.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incência, provocados por uma manutenção inadequada ou pelo não cumprimento das指示es de segurarisas citadas neste manual.

Painel perimetral de aspiração

Limpar o painel perimetal de aspiração com a mesma frequência do FILTER antigordura, usar um pano e um detergente liquido não muito concentrado. Nunca utilizes substancias abrasivas.

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes do cozimento.

O Filtró de gordura deve ser limpo uma vez por mês (ou quando o Sistema de indicação da saturação dos filtros - se precedo no Modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtró pode ser lavado manualmente ou em区管委会 de lavar louça a baixas temperatas e com ciclo breve.

O FILTER metalico para a gordura pode perder cor com as lavagens na区内a louça, mas suas caracteristicas de filtração não se alteram.

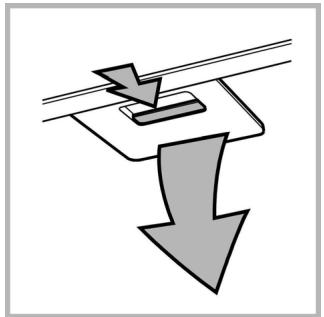

Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Manutenção do filtró a carvalo

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do FILTER de carvão activado se verifica après um uso mais ou menos prolongado em funcão do tipo de cozinha e da regularidade da limpeza do FILTER de gorduras.Em todo caso, é necessário substituir o cartucho no maior cada 4 meses (ou quando oSYSTEMA de indicação daaturação dos filtres - se previsto no modelo que se possui - indicar esta necessidade).

Não pode ser lavado ou regenerado.

Montagem:

Aganche o过滤de carvao ativo, primeiro na parte de tras da linguela metalica do exaustor e(before na parte dianteira com os bois botoes.

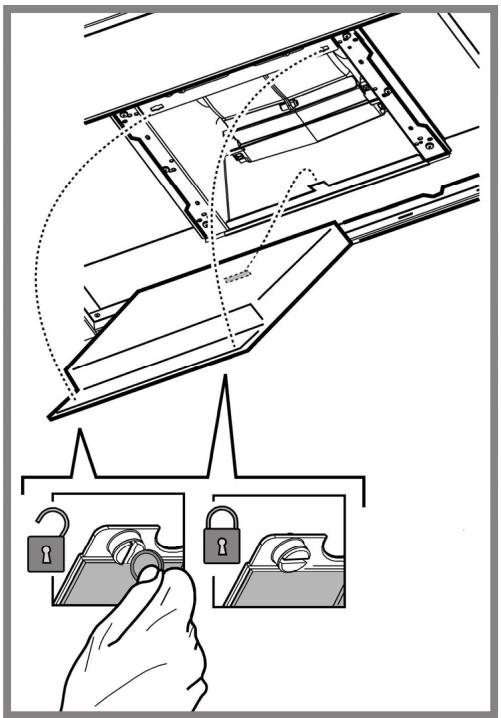

Desmontagem:

Remova o filtro de carvão ativo rodando de 90^ os botões que o fixa ao exaustor.

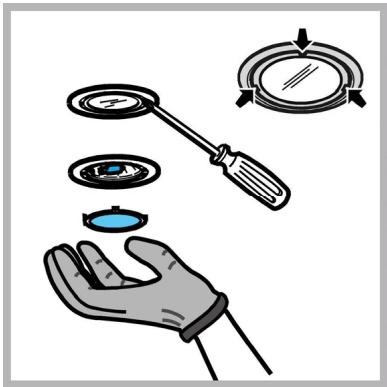

Substituição das lampadas

Desligar o aparelho da rede elética;

Atença! Antes de tocar as lampsadas, certificar-se que estejam frias.

Substituir a lampie para queimada com outra do mesmo tipo, conforme especified na etiqueta de caracteristicas ou perto dapropria lampie no exaustor.

1. Extraia a proteção usingo uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lampada queimada.

Utilize exclusivamente lampadas de halogeneo de 12V - 20W max - G4,ayar como para no as tocar com as micos.

1. Fecha a cobertura (fixação por encaixe).

ELIMINAGAO

Este aparelho está classificado de acordo com a Direita Europeia 2012/19/EC sobre Resíduos de equipamentoétrico e elektrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evitar potencias consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada deste produits.

O*simbolo no produits ou nos documents que acompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrário,deferá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao deespercios.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 eliminação de despedimentos domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma'utilisation correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar o cozinhar e mantenha-o em função por mais elescretos分钟后 terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtr(o)s a carvão quando necessário, para manter uma boa eficiência na redução dos odeores. Limpe o(s) filtr(o)s de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo doSYSTEMA de conduitas indicado neste manual para optimizar a eficiência e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efetuarsequentes controlos simples:

Se o exaustor nao funciona:

Verificar que:
- não há interruptação de corrente.
-loi seleccionada uma velocidade.

Se o exaustor tiver uma performance frac:
Verificar que:
- A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
- O fogo é suficientemente arejado para permitir uma tomada de ar.
- O FILTER de carvão não está gasto (exaustor em versão filtrante).
Se o exaustor desligar durante o functi冗amento normal:
Verificar que:
- não há interruptação de corrente.
- o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retiring a ficha para desigá-lo por um breve periodo da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servço de assistência Tecnica. Se o problema deestruturação persistir, contacte o service de assistência.

DADOS TECNICOS

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	∅ do tubo de descarga (cm)
IHF6.4AMX	60-112,5	59,8	45	15-12,5-12
	68,5-112,5
IHGC6.4AM X	60-112,5	59,8	45	15-12,5-12
	68,5-112,5
IHGC6.5FAM X	60-112,5	59,8	45	15-12,5-12
	68,5-112,5
IHBS9.5AM X	61,9-114	89,8	45	15-12,5-12
	70,4-114
IHBS6.4AM X	61,9-114	59,8	45	15-12,5-12
	70,4-114
IHGC9.5FAMX	62,3-114,8	89,8	45	15-12,5-12
	72,7-114,8

Ver na placacde dados a absorcao total e a absorcao da lampada.

	Potência (W)	Tensão (V)	Engate	Medidas (mm)
Halogénea	2 x 20W	12	G4	33xØ10

Componentes não fornecidas com o produits.
