IHBS6.4AMX - IHBS 6.4 AM X - Cappa aspirante INDESIT - Manuale utente e istruzioni gratuiti

Marca	Indesit
Modello	IHBS6.4AMX / IHBS 6.4 AM X
Tipo di prodotto	Cappa aspirante da incasso
Altezza (min - max)	61,9 cm - 114 cm
Larghezza	59,8 cm
Profondità	45 cm
Diametro uscita aria	15 cm / 12,5 cm / 12 cm
Peso approssimativo	~15 kg
Alimentazione elettrica	Vedere targhetta (tipicamente 220-240 V ~ 50 Hz)
Potenza illuminazione	2 x 20 W max, alogena 12 V G4
Numero di velocità	3 velocità di aspirazione
Tipo di comando	Pulsanti (accensione/spegnimento illuminazione, velocità 1, 2, 3)
Modo di evacuazione	Aspirante (evacuazione esterna) o filtrante (ricircolo con filtro carbone opzionale)
Filtro grassi	Metallico, lavabile in lavastoviglie, da pulire una volta al mese
Filtro carbone	Opzionale, da sostituire ogni 4 mesi max, non lavabile
Distanza minima di sicurezza	50 cm (cucina elettrica) / 65 cm (cucina a gas o mista)
Manutenzione	Pulizia esterna e interna mensile con panno umido e detergente neutro
Indice di protezione	Classe di isolamento? (non specificato, uso domestico)
Accessori forniti	Viti di fissaggio, kit di montaggio; kit di ricircolo (carbone) opzionale
Garanzia del produttore	Fare riferimento ai termini e condizioni generali
Norme rispettate	EN/IEC 60335-1, EN/IEC 60335-2-31, EN 61591, ecc.

Domande frequenti - IHBS6.4AMX - IHBS 6.4 AM X INDESIT

Qual è l'altezza di montaggio minima tra la cappa e il piano cottura?

Per un piano cottura elettrico, la distanza minima è di 50 cm; per un piano a gas o misto, è di 65 cm. Se le istruzioni del produttore del piano cottura specificano una distanza maggiore, seguire tale indicazione.

Come pulire i filtri grassi?

I filtri grassi metallici devono essere puliti almeno una volta al mese con un detergente non aggressivo, a mano o in lavastoviglie a bassa temperatura e ciclo rapido. La loro decolorazione è possibile ma non influisce sulla filtrazione.

Quando sostituire il filtro carbone?

Il filtro carbone deve essere sostituito al massimo ogni 4 mesi, o prima se la spia di saturazione (se presente) si accende. Non può essere lavato o rigenerato.

Come sostituire le lampadine?

Attenzione: scollegare l'apparecchio e assicurarsi che le lampadine siano fredde. Utilizzare un piccolo cacciavite a testa piatta per sganciare il coprilampada. Sostituire la lampadina con una alogena 12 V - 20 W max, tipo G4, senza toccarla con le dita. Richiudere a scatto.

La cappa può funzionare in modalità ricircolo?

Sì, è necessario installare un kit di filtrazione a carbone attivo (non fornito di serie) per la versione filtrante. L'aria viene quindi sgrassata e deodorata prima di essere rimessa nella stanza.

Cosa fare se la cappa non si accende?

Verificare l'alimentazione elettrica (interruzione di corrente, interruttore) e che sia stata selezionata una velocità. Se il problema persiste, scollegare la cappa per 5 secondi e ricollegarla. Contattare il servizio post-vendita se necessario.

Perché la cappa aspira debolmente?

Assicurarsi che la velocità selezionata sia adatta alla quantità di vapori, che la stanza sia ben areata (ingresso aria) e che il filtro carbone (se presente) non sia saturato. Verificare anche che i condotti di evacuazione non siano ostruiti.

Si può usare la cappa senza i filtri grassi?

No, è severamente vietato utilizzare la cappa senza i filtri grassi correttamente montati, poiché ciò presenta un rischio di incendio e danneggia il motore.

Come regolare la potenza di aspirazione?

Utilizzare i pulsanti: T2 per spegnimento o velocità 1, T3 per velocità 2, T4 per velocità 3. La velocità massima è raccomandata in caso di forte concentrazione di vapori. Accendere la cappa 5 minuti prima della cottura e lasciarla funzionare 15 minuti dopo.

Dove si trova la targhetta della cappa?

La targhetta si trova all'interno della cappa. Indica la tensione, la potenza totale e le caratteristiche elettriche. Consultarla per qualsiasi intervento tecnico.

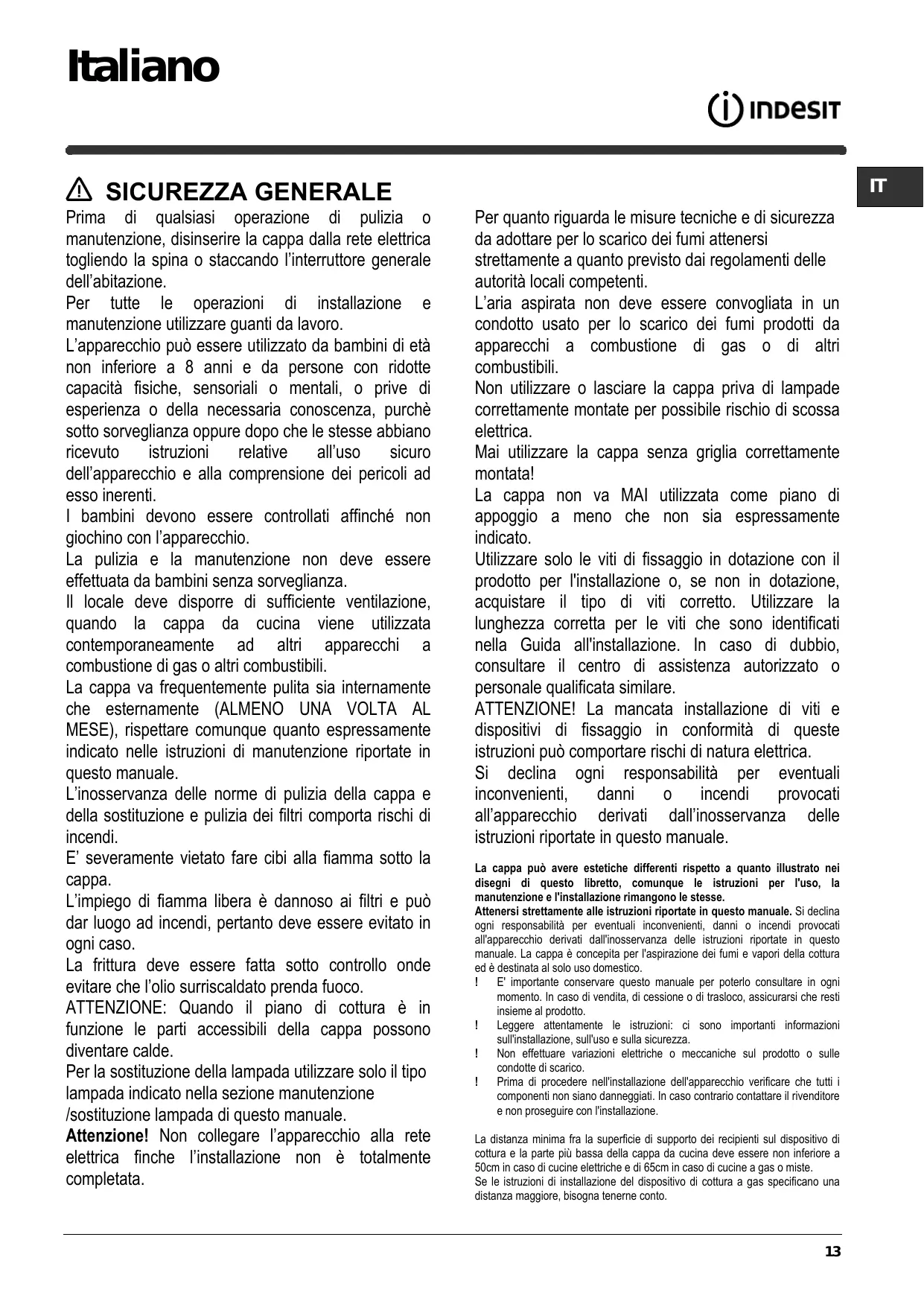

MANUALE UTENTE IHBS6.4AMX - IHBS 6.4 AM X INDESIT

Prima di qualiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.

L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché fatto siore sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

La pulizia e la manutenzione non deve essere effettuata da bambini alla sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quando espressamente indicate nelle istruzioni di manutenzione riportate in questo manuale.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura deve essere fattà molto controllo upone evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparentecchi a combustione di gas o di altri combustibili.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Maiutilizzare la cappaenza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.

Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

La cappa più ave estetiche differenti rispetto a quanto illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

I E' importante conservare quello manuale per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporte dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo l'infallazione. Se prosvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installmentazione,appicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmentazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

La cappa è provvista di un cavo alimentazione speciale; in caso di

danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinera una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perci uomini responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
Evitare cambiamenti drastici de sezione del condotto.
! Usare un condotto con l'interno più liscio possibile.
Il materiale del condotto deve essere APPROVATO normativamente.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE?

! La vostra cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzarelacappa in versionefiltrantevainstallato l'appostoKIT ACCESSORIO.

Verificate nelle prime pagine di quello manuale se il KIT ACCESSORIO è gi fatto a corredo o va acquistato a parte.

Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contente in quello manuale.

Versione aspirante

I vapori vengono evacuiati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo delve ave una leggera inclinazione verso l'alto (10° circa) in modo da poter trasportare l'aria verso l'esterno più facilemente.

Se la cappa è provvista di filtri al carbone, questi devono essere totti.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

COMANDI

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consiglio di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

T1. Interruftore luce ON/OFF.
T2. Interruttore OFF/velocity 1
T3. Selezione velocità 2
T4. Selezione velocità 3

MANUTENZIONE

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersvi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contententi abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quando di attenersi alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropriaria manutenzione o dall'inosservanza delle sudettes avvertenze.

Pannello di aspirazione perimetrale

Pulire il pannello di aspirazione perimetrale con la stessa frequenza del filtro antigrasso, usare un panno ed un detergente liquido non troppo concentrato. Non utilizzato mai sostanze abrasive.

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystema diindicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità), con detergenti non aggressivi, manualemente oppure in lavastoviglie a basse temperature edaciclo breve.

Con il lavaggio in lavastoviglia il filtro antigrasso metallico più scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifica quando un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica这一点e necessità).

NON più essere lavato o rigenerato

Montaggio

Agganciare il filtro ai carboni attivi prima posterioriamente sulla linguetta metallica della cappa, poi anteriorsmente con i due pomelli.

Smontaggio

Rimuovere il filtro ai carboni attivi girando di 90^ i pomelli che lo fissano alla cappa.

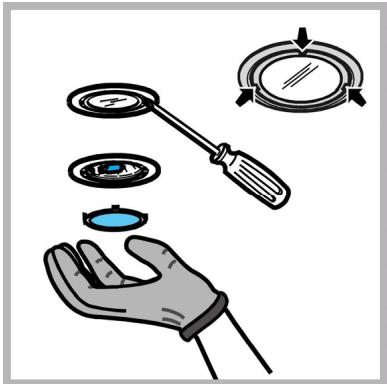

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Sostituire la lampada danneggiata con una dello stesso tipo casi come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.

1. Richiudere la protezione (fissaggio a scatto).

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma devese essere consegnato presso l'idoneo punto di ragcolla per il risciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e risciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31. EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando iniziata a cucinare, accenderre la cappa alla velocità minima, lasciandola accesa per alcuni minutianche dello termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in case estremi. Per mantenere ben efficiente il systemi di riduzione degli odori, sostituire, quando è necessario, il/i filtrato/ir carbone. Per Maintainere ben efficiente il filtrato del grasso, pulirlo in caso di necessità. Per ottimIZZARE l'efficienza e minimizze i rumori, utilizzare il diametro massimo del systemi di canalizzazione individato in quello manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguii semplici controli:

Se la cappa non funziona:

Verificare che:

non c'è interruzione di corrente.
- è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Ilattro carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

• non c'é interruzione di corrente.
• il dispositorio di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolverVi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica extraendo la spina e collegatelo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

DATI TECHNICI

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
IHF6.4AMX	60-112,5	59,8	45	15-12,5-12
	68,5-112,5
IHGC6.4AM X	60-112,5	59,8	45	15-12,5-12
	68,5-112,5
IHGC6.5FAM X	60-112,5	59,8	45	15-12,5-12
	68,5-112,5
IHBS9.5AM X	61,9-114	89,8	45	15-12,5-12
	70,4-114
IHBS6.4AM X	61,9-114	59,8	45	15-12,5-12
	70,4-114
IHGC9.5FAMX	62,3-114,8	89,8	45	15-12,5-12
	72,7-114,8

Vedi targhetto caratteristiche per l'assorbimento totale e l'assorbimento della lampada.

	Potenza (W)	Tensione (V)	Attacco	Dimensioni (mm)
Alogena	2 x 20W	12	G4	33xØ10

Componenti non in dotazione con il prodotto
