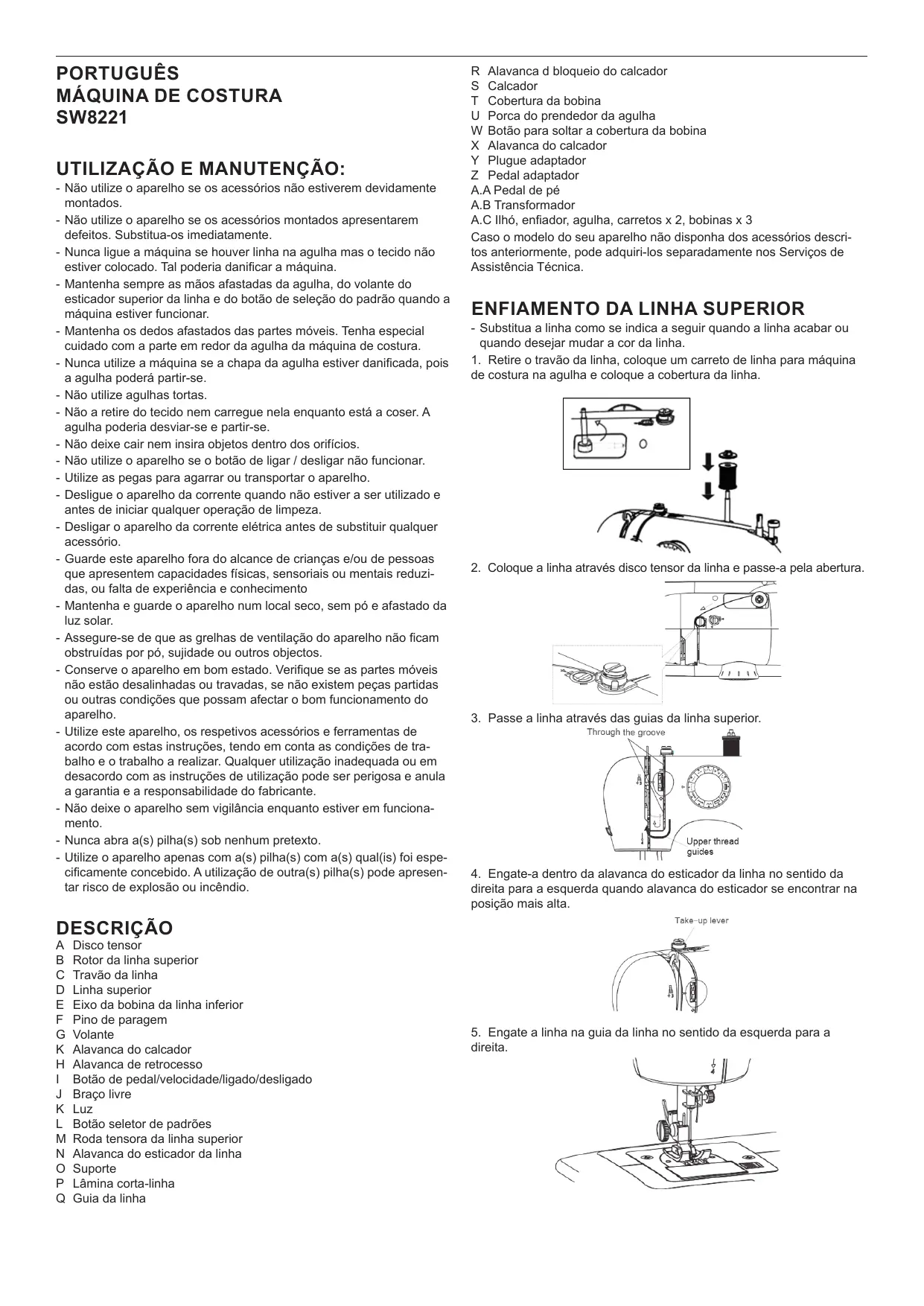

MANUAL DE UTILIZADOR SW8220 SOLAC

SW8221 UTILIZAÇÃO E MANUTENÇÃO: - Não utilize o aparelho se os acessórios não estiverem devidamente montados. - Não utilize o aparelho se os acessórios montados apresentarem defeitos. Substitua-os imediatamente. - Nunca ligue a máquina se houver linha na agulha mas o tecido não estiver colocado. Tal poderia danificar a máquina. - Mantenha sempre as mãos afastadas da agulha, do volante do esticador superior da linha e do botão de seleção do padrão quando a máquina estiver funcionar. - Mantenha os dedos afastados das partes móveis. Tenha especial cuidado com a parte em redor da agulha da máquina de costura. - Nunca utilize a máquina se a chapa da agulha estiver danificada, pois a agulha poderá partir-se. - Não utilize agulhas tortas. - Não a retire do tecido nem carregue nela enquanto está a coser. A agulha poderia desviar-se e partir-se. - Não deixe cair nem insira objetos dentro dos orifícios. - Não utilize o aparelho se o botão de ligar / desligar não funcionar. - Utilize as pegas para agarrar ou transportar o aparelho. - Desligue o aparelho da corrente quando não estiver a ser utilizado e antes de iniciar qualquer operação de limpeza. - Desligar o aparelho da corrente elétrica antes de substituir qualquer acessório. - Guarde este aparelho fora do alcance de crianças e/ou de pessoas que apresentem capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento - Mantenha e guarde o aparelho num local seco, sem pó e afastado da luz solar. - Assegure-se de que as grelhas de ventilação do aparelho não ficam obstruídas por pó, sujidade ou outros objectos. - Conserve o aparelho em bom estado. Verifique se as partes móveis não estão desalinhadas ou travadas, se não existem peças partidas ou outras condições que possam afectar o bom funcionamento do aparelho. - Utilize este aparelho, os respetivos acessórios e ferramentas de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a realizar. Qualquer utilização inadequada ou em desacordo com as instruções de utilização pode ser perigosa e anula a garantia e a responsabilidade do fabricante. - Não deixe o aparelho sem vigilância enquanto estiver em funcionamento. - Nunca abra a(s) pilha(s) sob nenhum pretexto. - Utilize o aparelho apenas com a(s) pilha(s) com a(s) qual(is) foi especificamente concebido. A utilização de outra(s) pilha(s) pode apresentar risco de explosão ou incêndio. R Alavanca d bloqueio do calcador S Calcador T Cobertura da bobina U Porca do prendedor da agulha W Botão para soltar a cobertura da bobina X Alavanca do calcador Y Plugue adaptador Z Pedal adaptador A.A Pedal de pé A.B Transformador A.C Ilhó, enfiador, agulha, carretos x 2, bobinas x 3 Caso o modelo do seu aparelho não disponha dos acessórios descritos anteriormente, pode adquiri-los separadamente nos Serviços de Assistência Técnica.

ENFIAMENTO DA LINHA SUPERIOR

- Substitua a linha como se indica a seguir quando a linha acabar ou quando desejar mudar a cor da linha.

1. Retire o travão da linha, coloque um carreto de linha para máquina

de costura na agulha e coloque a cobertura da linha.

2. Coloque a linha através disco tensor da linha e passe-a pela abertura.

3. Passe a linha através das guias da linha superior.

4. Engate-a dentro da alavanca do esticador da linha no sentido da

direita para a esquerda quando alavanca do esticador se encontrar na posição mais alta. DESCRIÇÃO

Disco tensor Rotor da linha superior Travão da linha Linha superior Eixo da bobina da linha inferior Pino de paragem Volante Alavanca do calcador Alavanca de retrocesso Botão de pedal/velocidade/ligado/desligado Braço livre Luz Botão seletor de padrões Roda tensora da linha superior Alavanca do esticador da linha Suporte Lâmina corta-linha Guia da linha

5. Engate a linha na guia da linha no sentido da esquerda para a

6. Rode o volante para levantar a agulha para a posição mais alta e

passe a linha pelo buraco da agulha no sentido da frente para trás. Utilização do enfiador de agulhas 1: Passe a ponta do enfiador de agulhas pelo buraco da agulha no sentido da parte de trás da máquina para a parte da frente. 2: Passe a linha através do aro.

3. Puxe com cuidado a linha do enfiador de agulhas e passe-a pelo

buraco da agulha no sentido da frente para trás.

5. Puxe a linha da bonina quando esta sair por si mesma através da

abertura. É mais fácil puxar a linha se utilizar uma vareta de ponta estreita.

6. Passe a linha superior e a linha da bobina no sentido para trás por

baixo do calcador, puxando as duas juntas cerca de 10 cm, aproximadamente.

BOBINAMENTO DA LINHA DA BOBINA

- Enrole a linha superior antes de bobinar a linha na bobina. Não poderá retirar a linha da bobina se não e tiver previamente enrolado a linha superior. - ATENÇÃO: Sempre que puder, utilize bobinas de metal. 1. Rode o volante na sua direção (no sentido contrário ao dos ponteiros do relógio) para elevar a agulha até à posição superior. Levante a alavanca do calcador.

2. Prima o botão de libertação da placa de proteção do engate para a

3. Puxe aproximadamente 10 cm de linha da bobina e coloque a bobina de maneira a que rode para a direita.

7. Coloque a placa de proteção do engate.

- Nota: Tanto a superior como a da bobina deverão ficar corretamente colocadas. Cosa um tecido de prova para se certificar de que a máquina cose de forma correta e, se sim, comece então a coser os seus próprios projetos.

BOBINAMENTO DA LINHA NA BOBINA

- Mostra-se agora como se enrola a linha numa bobina vazia (certifique-se de que a linha da agulha não está enfiada). - ATENÇÃO: Sempre que puder, utilize bobinas de metal.

1. Coloque um carreto de linha para máquina de costura na agulha da

linha e coloque o travão da linha ou coloque o carreto da linha na mesa (e o carreto da linha for grande).

4. Segure a ponta da linha superior e rode o volante na sua direção

(no sentido contrário ao dos ponteiros do relógio) enquanto puxa com cuidado a linha superior até que a linha da bobina saia por si mesma através da abertura.

8. Corte a linha da bobina. Corte a linha de maneira a ficar curta.

2. Tal como indicado na figura, a linha passa através da abertura da

bobina e é enrolada 3 a 4 vezes para a direita à volta da bobina.

SUBSTITUIÇÃO DA AGULHA

- Utilize o método que se segue para substituir a agulha se esta se dobrar ou partir. - ATENÇÃO: Para evitar acidentes ao mudar a agulha, certifique-se de que colocou o botão de ligar na posição de “PEDAL”. (É mais seguro do que retirar o transformador de corrente alternada) . Certifique-se também de que retirou as pilhas. 1. Rode o volante na sua direção (no sentido contrário ao dos ponteiros do relógio) e eleve a agulha até à posição indicada na figura.

3. Alinhe a abertura do centro da bobina de forma a encaixar no fuso

de bobinamento da linha da bobina e carregue para baixo.

4. Empurre o fuso de bobinagem para a direita.

2. Enquanto segura a agulha usada, utilize uma vareta/moeda para

soltar a porca de fixação da agulha no sentido contrário ao dos ponteiros do relógio para poder tirar a agulha. Tire a agulha e descarte-a de maneira apropriada.

5. Coloque o botão de ligar na posição “I” ou “II” iniciar a bobinamento

da linha na bobina. - Tome atenção, pois a agulha move-se para cima e para baixo.

6. Pare a máquina após enrolar um comprimento suficiente de linha na

7. Empurre o fuso de bobinamento para a esquerda e retire a bobina

3. Ponha uma agulha nova no prendedor de modo que a parte plana

fique voltada para trás, rode a porca de fixação da agulha no sentido dos ponteiros do relógio e aperte a agulha para que fique bem colocada. Certifique-se de que empurra a agulha até que fique totalmente colocada dentro do prendedor e empurre-a até ao fim. Caso contrário, a agulha pode partir-se.

4. Rode o volante devagar na sua direção para se certificar de que a agulha funciona corretamente.

- Nota: Quando for por ou tirar a agulha, rode o volante para ajustar a agulha até à altura adequada. Ajuste do ponto (tensor da linha). - Dê uns pontos num tecido de prova antes de começar a coser para verificar o estado da agulha. - Como a tensão da linha pode variar em função do tipo de tecido, ao mudar de tecido faça provas com o mesmo tipo de tecido para verificar como fica o ponto. - ATENÇÃO: Utilize a bobina que vem como acessório ou uma bobina de metal que já tenha. O tensor da linha não fica bem regulado se utilizar uma bobina de plástico. Para pontos normais, a linha superior da linha da bobina atravessa o tecido. A linha da bobina deve ficar direita. A linha superior está demasiado frouxa. - Aumente o número da roda do tensor da linha superior. - Rode para baixo a roda do tensor da linha superior para aumentar o número até que os pontos saiam normais e aumente a tensão da linha superior. A linha superior da bobina deve ficar direita. A linha superior está demasiado tensa. - Reduza o número da roda do tensor da linha superior. - Rode para cima devagar a roda do tensor da linha superior para diminuir o número até que os pontos saiam normais e diminua a tensão da linha superior.

- Certifique-se de que retirou todo o material de embalagem do produto. - Algumas partes do aparelho foram lubrificadas com uma una ligeira camada. Consequentemente, quando puser o aparelho a funcionar pela primeira vez, poderá deitar algum fumo. Ao fim de pouco tempo o fumo desaparecerá. - Prepare o aparelho de acordo com a função a realizar: - Este aparelho pode usar-se ligado à corrente elétrica ou com pilhas. - Nota: Se quiser utilizar a máquina com pilhas, terá que desligar o cabo da corrente elétrica e, em seguida, retirá-lo da máquina de costura. COLOCAÇÃO DAS PILHAS: - Precaução: Durante o processo de manuseamento da pilha, não toque simultaneamente nos dois pólos, uma vez que isso provocaria uma descarga de parte da energia armazenada, afetando diretamente sua duração. - Verifique se retirou a lâmina de plástico de proteção das pilhas (há pilhas que trazem uma embalagem de proteção) - É fundamental que las pilhas sejam sempre do mesmo tipo e da mesma potência. Nunca misture pilhas alcalinas com pilhas normais (zinco-carbono) e/ou pilhas recarregáveis. - Não combine pilhas novas com pilhas antigas e não troque a polaridade. - Para colocar as pilhas sem que o aparelho se ligue diretamente, é necessário que ocorra uma das seguintes opções: - que o transformador esteja conectado à máquina mas não à corrente elétrica; - que o seletor de velocidade esteja na posição de “PEDAL”; - Incline a máquina de costura de forma que sobre um dos lados e retire a tampa do compartimento das pilhas, que está por baixo. - Introduza quatro pilhas alcalinas AA (LR6). Utilize apenas pilhas novas. - Certifique-se de que as pilhas estão orientadas de forma correta. - Em seguida feche a tampa. - Retire as pilhas se não for utilizar a máquina durante um período de tempo prolongado. As pilhas que ficam dentro da máquina podem verter. - NOTA: a luz da máquina fica sempre acesa se se deixarem as pilhas dentro do aparelho. - Ligue a ficha do transformador à entrada de corrente contínua (7) na parte posterior da máquina e ligue a ficha do cabo à fonte de alimentação principal. - ATENÇÃO: Certifique-se de que o pedal fica desligado da máquina quando não estiver a ser utilizado para evitar que a máquina de costura se ligue acidentalmente COMO UTILIZAR A MÁQUINA DE COSTURA

- Certifique-se de que o botão de ligar/velocidade está na posição de “pedal” quando for utilizar a máquina de costura com o pedal. Se utilizar o botão de velocidade e o pedal ao mesmo tempo corre o risco de se lesionar. - A máquina apenas irá funcionar enquanto pisar o pedal com o pé. - Certifique-se de que utiliza o pedal fornecido juntamente com o aparelho. - A máquina de costura irá funcionar mais depressa se utilizar o pedal sem o controlo de velocidade. Instruções básicas de costura - Vamos tentar fazer um ponto a direito, o tipo de costura mais básico.

1. Verifique se a linha superior e a linha da bobina estão colocadas

corretamente. 2. Rode o volante na sua direção (no sentido contrário ao dos ponteiros do relógio) para levantar a alavanca do esticador da linha até à posição superior. - Puxe juntas a linha superior e a linha da bobina de forma a que saiam cerca de 10 cm para trás da agulha. Verifique se a a linha superior e a linha da bobina saem por debaixo do calcador.

3. Rode o botão seletor de padrões para escolher o padrão de costura

desejado. UTILIZAÇÃO DO PEDAL E DO TRANSFORMADOR - Conecte o pedal inserindo a ficha na entrada de alimentação do pedal. Pode utilizar a alavanca do pedal da máquina em vez de usar o botão de mão (botão de ligação e de velocidade), conforme o que lhe seja mais cómodo e prático. - Quando for rodar o botão seletor de padrões, certifique-se de que a agulha está levantada. - Em “ “ a máquina executa pontos a direito.

4. Levante o calcador e coloque o tecido por baixo.

- Quando utilizar a máquina de costura pela primeira vez, retire o pedaço de tecido de amostra (é um pedaço de tecido que se utiliza para coser provas quando a máquina é enviada da fábrica). 5. Rode o volante na sua direção (no sentido contrário ao dos ponteiros do relógio) e baixar a agulha até à posição onde deseja começar a coser.

6. Baixe a alavanca do calcador para segurar o tecido.

10. Retire o tecido e corte a linha com a lâmina corta-linha.

- Conselhos úteis: Se a linha ficar presa e não conseguir tirar o tecido, rode cuidadosamente o volante para trás e para a frente para poder tirar a linha e o tecido mais facilmente.

COSTURA NO SENTIDO INVERSO

- A máquina apenas cose no sentido inverso enquanto a alavanca de retrocesso estiver pressionada.

7. Certifique-se de que o botão de ligar/velocidade está na posição de

“pedal” e que o transformador está conectado. AO MODIFICAR A DIREÇÃO DA COSTURA

8. Comece a coser novamente pressionando suavemente o tecido.

- Como utilizar o botão de ligar para regular a velocidade ou o funcionamento: - Posição de PEDAL: O aparelho penas funciona com o pedal - I: A máquina move-se devagar. - II: A máquina move-se depressa. - Ao utilizar o pedal (pedal de velocidade única): - Certifique-se de que o botão de ligar/velocidade está na posição de “PEDAL”; - A máquina apenas irá funcionar enquanto pisar o pedal com o pé.

9. Quando terminar de coser, rode o volante (no sentido contrário do

dos ponteiros do relógio) para levantar a agulha e a alavanca do esticador da linha e levante a alavanca do calcador.

1. OFF: Pare a máquina de costura colocando o seletor de velocidade

na “posição de pedal”. 2. Baixe a agulha rodando o volante na sua direção (no sentido contrário ao dos ponteiros do relógio) para que a agulha fique inserida no tecido.

3. Levante a alavanca do calcador para o subir.

Marca Tipo Ponto a direito Ponto invisível Calcador Calcador normal Utilização Ponto fino Ponto grosso Bainhas Costura de punhos, etc. Ilhós (casas) Ponto em ziguezague: Calcador para coser ilhós Calcador normal Costura em volta do ilhó Acabamento do bordo do tecido (ponto de remate). Apliques Remendos, etc. Se deseja alterar o ponto enquanto cose 1. Pare a máquina, rode o volante na sua direção, no sentido contrário ao dos ponteiros do relógio, e mova a alavanca do esticador da linha até à posição mais alta. - ATENÇÃO: Não rode o seletor de padrões enquanto a máquina estiver a funcionar ou quando a agulha estiver espetada no tecido. Caso contrário, a máquina poderá ficar danificada.

2. Rode o selector de padrões para que fique alinhado com a marca que indica o ponto desejado.

- Conselhos úteis: Os pontos também podem ser utilizados para coser duas faixas de tecido. O ponto a direito é o melhor para coser tecidos delicados ou seda. Costura de peças com forma tubular - Coloque a peça com forma tubular, como mangas ou pernas de calças, sobre o braço para a poder coser. - Conselhos úteis: Puxe a tábua auxiliar para coser peças com forma tubular, como por exemplo, mangas. COSTURA DE ILHÓS (CASAS) - Pode coser ilhós utilizando o acessório calcador de ilhós. Recomenda-se coser alguns bocados de tecido de prova antes de utilizar a peça que deseja coser.

6. Levante a alavanca do calcador, passe a linha superior e a linha da

bobina através do calcador para ilhós de forma que saiam pela parte lateral. Colocação do calcador para ilhós.

1. Levante o calcador e suba a agulha para a posição mais elevada.

2. Levante a alavanca do calcador e retire-o.

3. Segure o calcador para ilhós e coloque-o debaixo do suporte. Nivele

o pino do calcador para que fique alinhado com a parte de baixo do suporte. Costura de ilhós (casas)

1. Com um pau de giz para costura, marque a posição do ilhó no tecido.

2. Segure o calcador para ilhós e coloque o tecido por baixo do calcador.

3. Puxe a agulha e a linha da bobina para a esquerda. A chapa deslizante do ilhó é amovível. Mova a chapa deslizante na sua direção de modo que a marca maior do deslizador coincida com a marca do início.

4. Levante a alavanca do calcador para baixar o suporte.

4. Escolha o comprimento do ilhó desejado parando o movimento da

chapa deslizante. Consulte a imagem que se segue.

5. Levante a alavanca de segurança do calcador para prender o calcador ao suporte.

5. Baixe a alavanca do calcador e certifique-se de que a agulha se

encontra na posição mais elevada.

6. Com o botão de seleção de padrões, selecione “

5 pontos de remate para trás.

7. Coloque o botão de seleção de padrões em “

pontos de remate laterais para a direita. ” para coser 4 ou ” para coser 4 ou 5

8. Com o botão de seleção de padrões, selecione “ ” para coser 4 ou 5

pontos de remate para a frente.

9. Com o botão de seleção de padrões, selecione “ ” para coser 4 ou

5 pontos de remate laterais para a esquerda até que a agulha alcance os pontos do passo 6. LIMPEZA - Desligue o aparelho da corrente e deixe-o arrefecer antes de iniciar qualquer operação de limpeza. - Se o aparelho tiver pilhas dentro dele, retire-as antes de o limpar. - Limpe o aparelho com um pano húmido com algumas gotas de detergente. - Não utilize solventes, produtos com um fator pH ácido ou básico como a lixívia, nem produtos abrasivos para a limpeza do aparelho. - Não deixe entrar água ou outro líquido pelas aberturas de ventilação para evitar danos nas partes interiores do aparelho. - Não submergir o aparelho em água ou em qualquer outro líquido nem o coloque debaixo da torneira.

ARMAZENAMENTO E DEPÓSITO

- Conselhos úteis: consegue-se obter uma costura mais ordenada se se guiar o tecido à medida que este vai passando através da máquina. - ATENÇÃO: Pare a máquina e levante a agulha e o tensor da linha para a posição mais elevada quando for rodar o botão se seleção de padrões. Se rodar o botão com a máquina em funcionamento, esta pode ficar danificada.

10. Quando terminar de coser, retire o tecido com cuidado e corte a

11. Para evitar que a linha fique presa, puxe a linha superior da parte

de trás do tecido e ate-a à linha da bobina.

Overlocked - Para finalizar as bordas de qualquer tecido, comece a costurar 0,3 cm da borda. - É necessário selecionar um ponto de overlock ou overlock, deixando os valores de largura e comprimento que vêm por padrão. (dependendo da máquina, eles serão um ou outro) - Avançando lentamente, o tecido que nos resta, enquanto a agulha está fazendo o ponto de overlock ou overlock para obter um acabamento perfeito na peça. Quando o fim do tecido é alcançado, terminamos. Perfuração pré-rebitada - Consiste em mover a agulha sem linha para frente e para trás para perfurar o tecido e, assim, poder colocar um broche ou um rebite. - Se você quiser um buraco maior, mude a agulha para uma mais grossa. UMA VEZ TERMINADA A UTILIZAÇÃO DO APARELHO: - Desligue o aparelho: - Se esteve a utilizar pilhas, coloque o botão seletor na “posição de PEDAL”. - Se esteve a utilizar a conexão à corrente elétrica, coloque o botão seletor na posição de PEDAL e desligue o cabo da tomada. - Limpe o aparelho. - Retire as pilhas do aparelho. - Guarde este produto num local seco e seguro; e não o guarde nos seguintes locais:

1. Locais expostos a calor ou frio extremos.

2. Locais húmidos ou sujos.

3. Locais perto de fontes de calor ou de fogo.

4. Locais expostos a intempéries ou à luz do sol.

5. Locais com óleos, fumos ou vapores.

6. Locais ao alcance das crianças ou de animais domésticos.

- Quando guardar o produto, mantenha-o afastado de objetos com gordura, óleos, barro, neve, pintura fresca ou de objetos escorregadios. - Quando guardar o produto, deixe-o limpo e longe de substâncias perigosas. - Guarde o produto num local plano e seguro. - Retire as pilhas. COMO RESOLVER POSSÍVEIS PROBLEMAS: Problema Causas Solução A lâmpada não acende.

2. O transformador de corrente alternada não está bem conectado.

3. O transformador de corrente

alternada não funciona.

1. LIGUE o botão de alimentação para fornecer eletricidade.

2. Certifique-se de que o transformador de corrente alternada está na posição

correta e volte a colocá-lo.

3. Coloque um novo transformador de corrente alternada.

A máquina está lenta.

1. Não há corrente elétrica.

2. O transformador não está conectado corretamente.

3. O transformador de corrente

alternada não funciona.

1. LIGUE o botão de alimentação para fornecer eletricidade.

2. Certifique-se de que o transformador de corrente alternada está na posição

correta e volte a colocá-lo.

3. Coloque um novo transformador de corrente alternada.

A máquina não funciona.

1. Se não há corrente.

2. O transformador de corrente alternada não está bem conectado.

3. O transformador de corrente

alternada não funciona.

1. LIGUE o botão de alimentação para fornecer eletricidade.

2. Certifique-se de que o transformador de corrente alternada está na posição

correta e volte a colocá-lo.

3. Coloque um novo transformador de corrente alternada.

Os pontos não estão a sair bem.

1. A linha superior não está enfiada

2. A agulha está torta.

3. Acumulou-se sujidade na bobina.

1. Enfie corretamente a linha superior.

2. Retire a agulha antiga. Coloque uma agulha nova.

A linha da bobina não está a sair da bobina.

1. A linha está fora da bobina.

2. A linha não foi enfiada corretamente.

1. Enrole a linha na bobina ou coloque uma bobina já com linha.

1. A linha tem nós ou está enredada.

2. A linha superior e/ou a linha da

bobina não estão bem enfiadas.

3. A agulha está torta.

4. A agulha não está bem colocada.

5. A linha está demasiado tensa.

1. Utilize uma tesoura para cortar a linha enredada ou com nós.

2. Verifique como se enfia corretamente a linha superior e a linha da bobina.

3. Retire a agulha antiga e ponha uma nova.

4. Coloque corretamente a agulha.

5. Rode 3-5 graus a roda de ajuste da linha superior para afrouxar a linha.

Os pontos estão frouxos ou são desiguais.

1. A linha superior não está a sair

1. A agulha está torta ou deformada.

2. A agulha não está bem colocada.

3. A porca de fixação da agulha está

1. Retire a agulha antiga. Coloque uma agulha nova.

2. Coloque corretamente a agulha.

3. Aperte bem a porca do prendedor da agulha.

A linha não é bobinada e não serve.

1. A linha fica enredada no interior.

1. Desligue a máquina e rode o volante devagar até retirar a linha enredada.

A agulha fica presa em tecidos grossos.

1. A agulha não trespassa suavemente o tecido.

1. Ponha o botão de ligar na posição STOP, rode o volante na sua direção, dê

2-3 pontos de teste e torne a ligar o botão da máquina. O ponto (tensão da linha) está desajustado.

1. Utilização de bobina não metálica.

1. Utilize uma bobina metálica.

A agulha bate na placa da agulha ou no calcador.

1. A agulha está torta ou deformada.

1. Coloque uma agulha nova.
