MANUAL DE UTILIZADOR SR8980 NAVIBOT SAMSUNG

FUNCIONAMIENTO DE LA

• Antes de utilizar o aparelho, leia por favor este manual até ao fim e guarde-o para consulta futura.
• Como estas instruções de funcionamento abrangem vários modelos, as características do seu aspirador robot podem diferir ligeiramente das descritas neste manual SÍMBOLOS DE ATENÇÃO/AVISO USADOS AVISO ATENÇÃO Indica que existe o perigo de ferimentos graves ou morte. Indica que existe o risco de ferimentos ou danos materiais.

OUTROS SÍMBOLOS UTILIZADOS

Indica que existe o risco de ferimentos ou danos materiais. NOTA 02_ informações de segurança DJ68-00632A.indb 02 2012.1.19 10:37:4 AM

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Ao usar um dispositivo eléctrico devem ser adoptadas precauções básicas, incluindo o seguinte: LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O ROBOT ASPIRADOR ROBOT Desligue o aparelho da tomada de corrente se não estiver a utilizá-lo e antes de efectuar uma manutenção. AVISO: para reduzir o risco de incêndio, choque eléctrico ou ferimentos: GENERALIDADES

• Utilize o aparelho apenas como descrito neste manual.
• Não utilize o aspirador robot nem o carregador se estiverem danificados.
• Se o aspirador robot não funcionar correctamente, se o tiver deixado cair, danificado, deixado no exterior ou tiver caído à água, leve-o a um centro de assistência ao cliente.
• Não mexa no carregador nem no aspirador robot com as mãos molhadas.
• Utilize apenas em superfícies secas e no interior.
• Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou falta de experiência e conhecimentos, excepto se forem supervisionadas ou lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser vigiadas para impedir que brinquem com o aparelho.

CARREGADOR DE BATERIA

• Não modifique a ficha polarizada para caber numa tomada ou num cabo de extensão não polarizado.
• Não o utilize ao ar livre ou em superfícies molhadas.
• Desligue o carregador da tomada de corrente se não estiver a utilizá-lo ou antes de efectuar uma manutenção.
• Não recarregue o aspirador robot com um carregador diferente do fornecido pelo fabricante.
• Não o utilize com um cabo ou ficha danificados.
• Não puxe o aspirador robot pelo cabo, não utilize este último como pega, não o trilhe numa porta nem o puxe em locais com extremidades ou cantos afiados. Mantenha o cabo afastado de superfícies aquecidas.
• Não utilize cabos de extensão ou tomadas com capacidade de corrente inadequada.
• Não desligue o aspirador robot puxando pelo cabo. Para o desligar, agarre na ficha, não no cabo.
• Não corte nem queime as baterias, pois estas explodem a altas temperaturas.
• Não tente abrir o carregador. As reparações só devem ser efectuadas num centro de assistência ao cliente qualificado.
• Não exponha o carregador a altas temperaturas nem o deixe entrar em contacto com humidades. informações de segurança _03 DJ68-00632A.indb 03 2012.1.19 10:37:5 AM informações de segurança ASPIRADOR ROBOT
• Não aspire objectos duros ou afiados, como vidro, parafusos, moedas, etc..
• Não utilize o aparelho sem o filtro instalado. Ao efectuar a manutenção, não insira os dedos ou outros objectos no compartimento da ventoinha, pois o aspirador robot pode ligar-se acidentalmente.
• Não introduza nenhum objecto nas aberturas de ventilação. Não utilize com as aberturas de ventilação tapadas; mantenha as aberturas sem pó, fiapos, cabelos e tudo o que possa dificultar a passagem do ar.
• Não aspire materiais tóxicos (lixívia, amónia, líquido desentupidor de canos, etc.).
• Não aspire objectos a arder ou que provoquem fumo, como cigarros, fósforos ou cinzas quentes.
• Não aspire líquidos inflamáveis ou combustíveis, como gasolina, nem utilize o aspirador robot em áreas onde possam estar presentes.
• Não utilize o aspirador robot em espaços fechados onde haja vapores libertados por tinta de óleo, diluente, produtos anti-traças, pó inflamável ou outros vapores explosivos ou tóxicos.
• Podem ocorrer fugas do electrólito da bateria se utilizar demasiado o aspirador robot ou com temperaturas demasiado altas ou baixas. Se o líquido entrar em contacto com a pele, lave rapidamente com água. Se o líquido lhe entrar para os olhos, lave-os imediatamente com água limpa durante, pelo menos, 10 minutos. Consulte um médico. 04_ informações de segurança DJ68-00632A.indb 04 2012.1.19 10:37:5 AM índice

INFORMAÇÕES DE SEGURANÇA

Corrente eléctrica Antes de utilizar Durante a utilização Limpeza e manutenção

15 Componentes 16 Nome de cada peça

RESOLUÇÃO DE PROBLEMAS

20 Instalar o aspirador robot 20 Ordem de instalação 20 Ligar ou desligar o interruptor de corrente 21 Instalar o carregador 22 Saiba como utilizar a função de esvaziamento automático 22 Fixar o acessório para tapete 23 A carregar 24 Informações sobre a bateria 25 Acertar a hora 26 Instalar o VIRTUAL GUARD 28 Utilizar o aspirador robot 28 Iniciar/parar a limpeza 29 Recarga 30 Limpeza automática 31 Limpeza pontual 32 Limpeza máxima 33 Limpeza manual 34 Reserva de temporizador 35 Reserva semanal 37 Funções adicionais 37 Utilizar funções adicionais 38 Limpar o aspirador robot 38 Tenha em atenção os métodos de manutenção e limpeza 38 Limpar a janela do sensor e a câmara 39 Limpar o compartimento do pó e os filtros 40 Esvaziar o compartimento do pó auto-esvaziador. 40 Limpar o ciclone do compartimento do pó autoesvaziador 41 Limpar o filtro do compartimento do pó autoesvaziador 42 Limpar a parte inferior do auto-esvaziador 43 Limpar o aspirador robot 43 Limpar a escova eléctrica 45 Limpar a escova rotativa lateral para limpeza de cantos 46 Limpar a roda motora 47 Lista de verificação antes de ligar para o serviço de assistência 50 Resolução dos problemas indicados pelos códigos de erro

ESPECIFICAÇÕES DO PRODUTO

índice _05 DJ68-00632A.indb 05 2012.1.19 10:37:5 AM informações de segurança

AVISO AVISO AVISO Não dobre o cabo eléctrico à força nem coloque em cima dele objectos pesados que o possam partir. - Se o fizer poderá provocar um incêndio ou choques eléctricos. Limpe bem todo o pó ou água que possa existir na ficha eléctrica. - Se não o fizer poderá provocar uma avaria no aparelho ou choques eléctricos. Não desligue a ficha eléctrica da tomada de corrente puxando-a pelo cabo, nem toque na ficha com as mãos molhadas. - Se o fizer poderá provocar um incêndio ou choques eléctricos. AVISO Não ligue várias fichas a uma só tomada de corrente. (Não deixe o cabo esticado no chão). - Se o fizer poderá provocar um incêndio ou choques eléctricos. AVISO Não utilize uma ficha ou cabo eléctrico danificado nem uma tomada de parede que esteja solta. - Se o fizer poderá provocar um incêndio ou choques eléctricos. 06_ informações de segurança DJ68-00632A.indb 06 2012.1.19 10:37:5 AM

ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO Nunca utilize o aspirador robot em locais com substâncias inflamáveis, tais como: - Locais com velas ou candeeiros de mesa no chão. - Locais com fogo aceso (lareira ou braseira). - Locais com gasolina, álcool destilado, diluente, cinzeiros com cigarros acesos, etc.. O aspirador robot só se destina a utilização doméstica. Não o utilize nos locais indicados a seguir. - Sótãos, caves, armazéns, edifícios industriais, compartimentos separados afastados do edifício principal, locais molhados ou húmidos, como casas de banho ou lavandarias e locais estreitos e muito altos, como mesas ou prateleiras. Podem ocorrer danos graves (funcionamento anormal e avaria) se utilizar o aspirador robot nestes locais.

01 INFORMAÇÕES DE SEGURANÇA

ATENÇÃO Antes de ligar o aspirador robot, verifique se o compartimento do pó está instalado. - Se o compartimento do pó não estiver colocado, o aspirador robot não funciona. Abra todas as portas para limpar todos os compartimentos. - Se uma porta estiver fechada, o aspirador robot não vai poder entrar no compartimento. - No entanto, feche todas as portas da entrada principal, varanda e casas de banho e de todos os outros compartimentos onde o aspirador robot possa cair para um piso inferior. Não utilize o aspirador robot em pavimentos pretos. - O aspirador robot poderá não funcionar normalmente. No caso de tapetes com franjas compridas, dobre as franjas para debaixo do tapete. - As franjas não dobradas podem provocar danos graves no tapete e no aspirador robot, porque ficam presas na roda motora ou na escova eléctrica. Quando o sensor de declives está sujo, o aspirador robot pode cair das escadas, parapeito, etc.. Tal poderá provocar ferimentos pessoais ou danificar gravemente o aspirador robot. Para evitar que isso aconteça, instale os VIRTUAL GUARDS (definição do modo de Barreira) à frente de áreas perigosas. Limpe a janela do sensor e a câmara para não executar ordens erradas. informações de segurança _07 DJ68-00632A.indb 07 2012.1.19 10:37:6 AM ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO Retire primeiro todos os objectos pequenos ou artigos frágeis das áreas a aspirar. - Verifique se retirou todos os objectos antes da limpeza. - Retire os artigos frágeis, como louças, objectos de vidro, vasos de flores, etc.. - O aspirador robot não reconhece moedas, anéis ou outros objectos valiosos, como jóias. Retire os objectos espalhados pelo chão antes de aspirar. - O aspirador robot detecta obstáculos a 5 cm de distância. - As toalhas de banho, os tapetes em frente das banheiras, lavatórios, entradas ou divisões de serviço, os cabos eléctricos, as toalhas de mesa ou as correias podem ficar presas na roda motora ou na escova eléctrica. Se isso acontecer os objectos poderão cair da mesa. Informe todos os membros da família (ou pessoas relevantes) que devem ser cautelosos antes de aspirar ou ao usar o Modo de limpeza programada. - O aspirador robot pode embater nas crianças, provocando quedas. Certifique-se de que as crianças não pisam nem se sentam em cima do aspirador robot. - As crianças poderão cair ou ferir-se, ou o aspirador robot pode ficar gravemente danificado. Se deixar uma criança ou um animal de estimação sozinho, desligue o aspirador robot no interruptor de corrente. - O aspirador robot poderá chamar a sua atenção. - Se entalar ou prender os dedos, pés, vestuário ou cabelo na roda motora ou na escova eléctrica, pode ferir-se. - Se uma criança ou animal de estimação estiver no caminho do aspirador robot, este último pode identificá-lo como um obstáculo e não limpar essa zona. - Se o interruptor de corrente estiver desligado, desliga o fornecimento de corrente e desactiva todas as funções. Ao instalar o carregador, não deixe o cabo eléctrico esticado no chão. - Se o aspirador robot se recarregar ou passar automaticamente pela estação do carregador, poderá enrolar o cabo eléctrico à sua volta. Mantenha sempre o cabo eléctrico do carregador ligado à tomada de corrente. - Embora o aspirador robot tenha uma função de carga automática, se o cabo eléctrico da estação do carregador estiver desligado, o aspirador robot não carrega a bateria automaticamente. 08_ informações de segurança DJ68-00632A.indb 08 2012.1.19 10:37:7 AM ATENÇÃO AVISO Os objectos na frente do carregador impedem o carregamento automático do aspirador robot. - Desimpeça essas áreas. a de 0,5 a de cerc cerc

Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda e a um 1 m da parte da frente. a de cerc 0,5 m

ATENÇÃO Instale o carregador num local de fácil acesso pelo aspirador robot. - Se instalar o carregador num canto, pode causar movimentos adicionais e prejudicar o processo de recarga automática. Não provoque um curto-circuito nos pinos de carga com objectos metálicos, como pauzinhos, chaves de fendas, etc.. - Tal causará danos graves no carregador. Certifique-se de que não há vestígios de líquidos na estação do carregador. - Se isso acontecer poderá provocar um incêndio ou choques eléctricos. Certifique-se de que o aspirador robot não aspira ou passa por cima de líquidos (por exemplo, água, óleo), nem aspira ou passa por cima de material absorvente para dejectos de animais de estimação. - Tal poderá provocar danos graves no aspirador robot. - Os líquidos podem espalhar-se nas rodas e sujar o chão. Não utilize o carregador para outros fins. - Tal poderá causar danos graves no carregador ou provocar um incêndio. Não coloque a estação do carregador em pavimentos escuros. - Se o pavimento for escuro, o aspirador robot terá dificuldade em regressar ao mesmo. informações de segurança _09 DJ68-00632A.indb 09 2012.1.19 10:37:7 AM

DURANTE A UTILIZAÇÃO

ATENÇÃO Não utilize o aspirador robot em tapetes grossos. - Pode provocar problemas no aspirador robot. - Pode também danificar os tapetes. ATENÇÃO Não utilize o aspirador robot em cima de uma mesa ou em locais altos. - Pode danificar o aspirador robot se ele cair acidentalmente ATENÇÃO ATENÇÃO ATENÇÃO AVISO O aspirador robot pode bater na mobília, por exemplo, nas pernas de cadeiras ou mesas, móveis estreitos ou compridos, etc. durante o funcionamento. - Para aspirar melhor e mais rapidamente, coloque as cadeiras em cima da mesa. Não coloque nenhum objecto em cima do aspirador robot. - Poderá provocar uma avaria no mesmo. Retire imediatamente todos os pedaços grandes de papel ou sacos de plástico do aspirador robot enquanto aspira. - Se utilizar o aspirador robot durante um longo período de tempo com a respectiva porta de entrada obstruída, pode provocar danos graves no aspirador robot. Se o aspirador robot emitir ruídos estranhos, odores ou fumos, desligue-o imediatamente no interruptor de corrente e contacte o centro de assistência ao cliente. 10_ informações de segurança DJ68-00632A.indb 10 2012.1.19 10:37:8 AM ATENÇÃO NOTA NOTA

01 INFORMAÇÕES DE SEGURANÇA

NOTA Não mova o aspirador robótico segurando pelo compartimento do pó. - Tal pode fazer com que o compartimento do pó se solte, resultado em ferimentos ou sérios danos no produto. O aspirador robot pode não conseguir funcionar se ficar preso na entrada ou soleira da porta de uma varanda. - Para retomar o funcionamento, desligue e volte a ligar o interruptor de corrente depois de deslocar o aspirador robot para um local onde possa continuar a limpeza. O aspirador robot não consegue limpar completamente os locais de difícil acesso, como cantos e os espaços entre os sofás e as paredes. - Limpe esses locais manualmente. Se o aspirador robot não conseguir apanhar aglomerados de poeiras formados durante a aspiração, estes podem permanecer após a limpeza. - Neste caso, apanhe o pó com outro objecto de limpeza.

LIMPEZA E MANUTENÇÃO

ATENÇÃO ATENÇÃO AVISO Para limpar o aspirador robot, não pulverize água directamente na parte exterior do mesmo nem o limpe com um material volátil, como benzeno, diluente ou álcool. - Tal poderá provocar danos graves no aspirador robot. A unidade só deve ser desmontada ou montada por um técnico de manutenção credenciado. - Caso contrário, o produto poderá ficar danificado. Retire regularmente as substâncias estranhas acumuladas nos sensores de obstáculos e declives. - A sujidade acumulada nos sensores provocará o funcionamento incorrecto dos mesmos. Sensor de declives Sensor de obstáculos informações de segurança _11 DJ68-00632A.indb 11 2012.1.19 10:37:9 AM AVISO Para remover as substâncias estranhas, use sempre a escova de limpeza depois de desligar o interruptor de corrente. - Se não o fizer, o aspirador robot poderá ligar-se subitamente e provocar ferimentos pessoais ou ficar gravemente danificado. Escova lateral para limpeza de cantos?? Escova eléctrica AVISO AVISO AVISO Se o cabo eléctrico estiver danificado, solicite a sua substituição a um técnico de assistência qualificado do centro de assistência ao cliente. - Se não for substituído. poderá provocar um incêndio ou choques eléctricos. Antes de limpar o carregador, desligue o cabo eléctrico por motivos de segurança. Contacte o centro de assistência ao cliente da Samsung Electronics para substituir a bateria. - Se não utilizar baterias originais o aspirador robot poderá avariarse. 12_ informações de segurança DJ68-00632A.indb 12 2012.1.19 10:37:9 AM características do produto

FUNÇÃO VIRTUAL GUARD MUITO ÚTIL

Pode confinar o aspirador robot a uma determinada zona utilizando o modo de Barreira (parede virtual).

• O que é o reconhecimento da forma do tecto (Visionary mapping plus™)? Esta função reconhece a forma do tecto, utilizando a câmara existente na parte superior para identificar a área a limpar, e determina o melhor modo de passar sobre e limpar todas as zonas do pavimento.

LIMPEZA DELICADA DE CADA CANTO

Uma vez que o aspirador robot limpa o chão de forma sequencial ( ) ao longo do mapa determinado pela função de reconhecimento da forma do tecto, limpa todos os cantos do chão.

VÁRIOS MODOS DE LIMPEZA

Existem vários modos de limpeza que se adaptam às suas necessidades.

1. Modo Automático: Limpa todas as divisões automaticamente.

2. Modo Pontual: Limpa muito bem uma área definida. Pode ser usado para limpar migalhas

3. Modo Máximo: Funciona até a bateria estar quase descarregada.

4. Modo Manual: Pode limpar manualmente o chão movendo o aspirador robot com um

comando à distância.

5. Modo Turbo: Uma vez que a escova eléctrica roda à velocidade máxima neste modo, o

produto limpa mais eficazmente. (Pode mudar de modo com o comando à distância).

6. Modo de Sensor de Poeira: Quando entra poeira no aspirador robot, o aspirador robot

começa a limpar a área circundante de forma intensiva. (Pode ser operado com o comando à distância).

7. Modo de Temporizador: À hora especificada, o aspirador robot limpa o chão.

8. Modo de Programação Semanal: Uma operação de limpeza programada inicia-se à hora

definida num dia específico da semana. características do produto _13 DJ68-00632A.indb 13 2012.1.19 10:37:10 AM

CARREGAMENTO AUTOMÁTICO

Quando a bateria tem pouca carga, o aspirador robot é automaticamente encaminhado para o carregador, para poder efectuar um carregamento automático rápido. A FUNÇÃO DE ESVAZIAMENTO AUTOMÁTICO DE POEIRA DO ASPIRADOR ROBOT Quando o aspirador robot regressa ao esvaziador automático após a limpeza, a poeira é esvaziada automaticamente do aspirador robot.

ATRAVESSAR A SOLEIRA

Cerca de 1 cm Tipo degrau Tipo vertical O inovador sistema de transmissão do aspirador robot permite atravessar as soleiras das portas com uma altura de cerca de 1 cm e limpar todas as divisões. O aspirador robot pode não conseguir passar uma soleira de porta de 1 cm, consoante a forma desta.

DESVIAR-SE DE OBSTÁCULOS

Quando o aspirador robot se depara com um obstáculo durante a limpeza, o sensor de obstáculos permite que o aspirador robot se desvie e continue a limpar. (O aspirador robot poderá eventualmente tocar em obstáculos finos ou estreitos). ANTI-QUEDA Os 3 sensores de declives detectam degraus descendentes como, por exemplo, escadas ou a soleira da porta da rua, impedindo deste modo que o aspirador robot caia pelas escadas abaixo.

DISPOSITIVO DE SEGURANÇA

parar Se levantar o aspirador robot durante a limpeza, as rodas motoras, a escova eléctrica, o motor de aspiração e a escova lateral rotativa param automaticamente graças à detecção do sensor. 14_ características do produto DJ68-00632A.indb 14 2012.1.19 10:37:11 AM montar o aspirador robot COMPONENTES 02 MONTAGEM ■ Estrutura principal ■ Comando à distância ■ Carregador (estação) ■ Outros componentes (Pilhas tipo AAA) Manual do utilizador /2 baterias VIRTUAL GUARD Guia rápido Acessório para tapete Filtro de substituição Escova de limpeza montagem _15 DJ68-00632A.indb 15 2012.1.19 10:37:11 AM

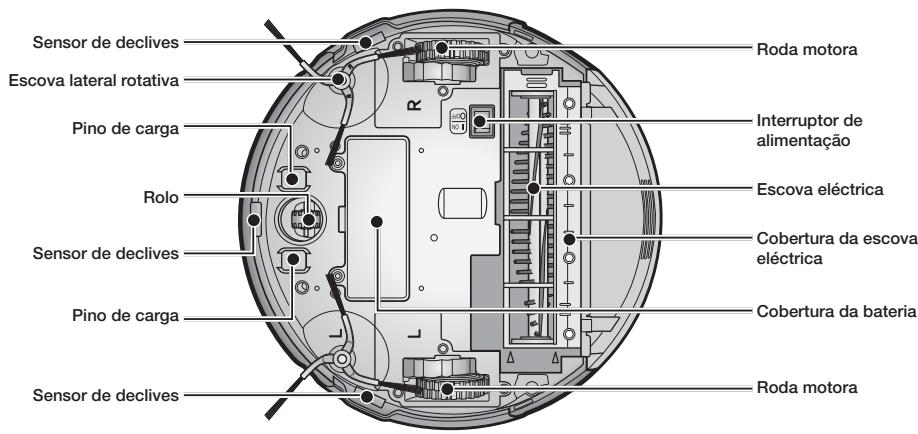

■ Unidade principal Botão de ejecção do compartimento do pó Visor Sensor do Virtual Guard Câmara Sensor do comando à distância Sensor de obstáculos Sensor de obstáculos Sensor do amortecedor Parte da frente Botão de ejecção do compartimento do pó Compartimento do pó Sensor do comando à distância Parte lateral Sensor de declives Roda motora Escova lateral rotativa Interruptor de alimentação Pino de carga Escova eléctrica Rolo Sensor de declives Cobertura da escova eléctrica Pino de carga Cobertura da bateria Roda motora Sensor de declives Parte inferior 16_ montagem DJ68-00632A.indb 16 2012.1.19 10:37:16 AM ■ Carregador (estação) Botão de selecção de autoesvaziamento ligado/desligado Botão de remoção do compartimento do pó Compartimento do pó Botão de alimentação Entrada de poeira do compartimento do pó do aspirador robot 02 MONTAGEM Indicador luminoso de cheio (vermelho) Indicador luminoso de esvaziamento automático (vermelho) Indicador luminoso de carregamento (verde) Indicador luminoso de alimentação (vermelho) Tampa do ciclone Terminais de carregamento ■ VIRTUAL GUARD Botão Modo/Alimentação Indicador luminoso de modo Sensor de detecção do corpo principal Sensor de detecção da distância ■ Instalar as baterias As baterias não são fornecidas com o aparelho. Terá de as adquirir separadamente. Instale as baterias alcalinas (tipo D) antes da utilização.

Levante a tampa do VIRTUAL GUARD enquanto prime a patilha de bloqueio.

Instale as baterias no VIRTUAL GUARD, como se mostra na figura abaixo. (Se instalar as baterias com a polaridade incorrecta, o VIRTUAL GUARD não funcionará). Depois de inserir a ponta da tampa na ranhura, empurre a outra extremidade para dentro até encaixar com um clique. ❈ Especificação: baterias alcalinas tipo D (LR20) montagem _17 DJ68-00632A.indb 17 2012.1.19 10:37:17 AM ■ Comando à distância Power (Alimentação) Recharging (Recarga) Auto (Automático) Botões direccionais Max (Máximo) Spot (Pontual) (deslocar-se para trás não é possível). Start/Stop (Iniciar/Parar) Manual Sensor de Poeira Turbo Sound (Som) Clock (Relógio) Timer/Weekly (Temporizador/ Semanal) ■ Instalar as pilhas do comando à distância Na altura da aquisição do produto as pilhas não estão instaladas no comando à distância. Instale as baterias (tipo AAA) antes da utilização.

Levante a tampa do compartimento de baterias localizado na parte de trás do comando à distância, enquanto prime a patilha de bloqueio.

Instale as baterias no comando, como se mostra na figura. (Se instalar as baterias com a polaridade incorrecta, o comando à distância não funcionará).

Depois de inserir a ponta da tampa na ranhura, empurre a outra extremidade para dentro até encaixar com um clique. ❈ Especificação: Pilhas tipo AAA 18_ montagem DJ68-00632A.indb 18 2012.1.19 10:37:20 AM ■ Visor

- Mostra o visor do temporizador, o estado da evolução e os códigos de erro, utilizando números, letras e elementos gráficos.

- Ao definir uma reserva semanal para iniciar a limpeza a partir da hora especificada no dia da semana especificado, o ícone correspondente ao dia da semana seleccionado acende-se.

3. Indicador de nível da bateria

- A carregar: Mostra a evolução do carregamento em 3 passos. - Em utilização: Mostra o nível de carga da bateria. Durante a utilização, o nível de carga da bateria vai diminuindo, nível a nível, a partir de FULL (CHEIO). (Se a bateria ficar completamente descarregada, um nível pisca mostrando “Lo”).

- Quando a limpeza está programada, o ícone do temporizador está aceso.

- Este ícone acende-se quando o modo de Sensor de Poeira está activado.

- Este ícone acende-se quando o modo Turbo está activado.

7. Visor do modo de limpeza

- Sempre que premir o botão do modo de limpeza, aparece o modo de limpeza correspondente. (A) Modo Automático: Este ícone acende-se quando é seleccionado o modo de limpeza automática. (B) Modo Pontual: Este ícone acende-se quando é seleccionado o modo de limpeza pontual. (C) Modo Máximo: Este ícone acende-se quando é seleccionado o modo de limpeza máxima.

- Prima para seleccionar um modo de limpeza. Depois de seleccionar um modo de limpeza, ) para iniciar a limpeza. prima o botão (

- Prima para iniciar/parar a limpeza. 10.Recarga - Ao premir este botão, o aspirador robot volta à estação do carregador para carregar a bateria. montagem _19 DJ68-00632A.indb 19 2012.1.19 10:37:21 AM utilizar o aspirador robot

Para utilizar o aspirador robot, tem de ligar o interruptor de corrente existente na parte inferior da unidade principal.

2. Instalar o carregador

Para carregar o aspirador robot, tem de instalar primeiro o carregador. Uma vez que a bateria está descarregada quando o produto é adquirido, tem de a carregar totalmente antes da utilização.

Deve carregar totalmente a bateria antes de utilizar o aspirador robot.

Deve acertar a hora para utilizar as opções de limpeza programada e diária.

5. Instalar o VIRTUAL GUARD

Pode confinar o aspirador robot a uma determinada zona utilizando o modo de Barreira (parede virtual). Ligar ou desligar o interruptor de corrente Para utilizar o aspirador robot, tem de ligar o interruptor de corrente. Se desligar o interruptor de corrente, todas as definições serão reiniciadas, com excepção da hora actual e das reservas semanais.

1. Levante o corpo e ligue o interruptor de alimentação,

tendo o cuidado de não premir outros botões. - Se os ícones não se acenderem, significa que a bateria está totalmente descarregada. Neste caso, deve acoplar o aspirador robot à estação do carregador depois de ligar o interruptor de corrente. - A hora configurada poderá ser diferente da hora actual. Se a hora configurada estiver incorrecta, acerte a hora de acordo com a hora actual. ATENÇÃO Se o interruptor de corrente estiver desligado, o aspirador robot não será carregado mesmo que esteja acoplado à estação do carregador. 20_ funcionamento DJ68-00632A.indb 20 2012.1.19 10:37:22 AM Instalar o carregador Indicador luminoso Indicador luminoso de carga 03 FUNCIONAMENTO

1. Instale o carregador numa superfície plana.

2. Não deve haver nenhum obstáculo a 0,5 m à direita e à

esquerda e a um 1 m da parte da frente. cerca 0,5 m 0,5 a de

3. Instale o carregador num local de fácil acesso pelo aspirador robot.

4. Disponha o cabo eléctrico ao longo da parede.

5. Se o chão for de madeira, instale o carregador no mesmo

sentido do grão da madeira. NOTA Mantenha sempre o cabo eléctrico do carregador ligado à tomada de corrente. - Se o carregador não receber corrente, o aspirador robot não conseguirá encontrar o carregador e não poderá carregar-se automaticamente. - Se o aspirador robot for separado do carregador a bateria ficará automaticamente descarregada. funcionamento _21 DJ68-00632A.indb 21 2012.1.19 10:37:22 AM Saiba como utilizar a função de esvaziamento automático

1. Ligue o botão de alimentação

Botão de alimentação

2. Ligue o botão de esvaziamento automático.

❈ Se o botão de esvaziamento automático estiver desligado, o aspirador robot não executará a função de esvaziamento automático. ❈ Se o reservatório de pó estiver cheio, o robô aspirador volta para o esvaziador automático. O esvaziador automático inicia o auto-esvaziamento. Botão de selecção de auto-esvaziamento ligado/desligado Indicador luminoso de esvaziamento automático (vermelho)

3. Quando o aspirador robot é ligado ao auto-esvaziador, começa a

esvaziar automaticamente o pó. ❈ Durante o ciclo de limpeza, se o aspirador robot iniciar o ciclo de aspiração actual na estação de carregamento e se o compartimento do pó estiver cheio, o robot procederá ao esvaziamento do compartimento do pó.

4. Quando o compartimento do pó auto-esvaziador automático

está cheio de poeira, acende-se o respectivo indicador luminoso. Esvazie o compartimento do pó auto-esvaziador. Limpe a entrada de ar na parte inferior. Limpe o filtro. ❈ O robot aspirador não consegue esvaziar o compartimento de pó pesado. Esvazie o compartimento de pó do robot aspirador periodicamente. Indicador luminoso de cheio Fixar o acessório para tapete Fixe o acessório para tapete para que o robô aspirador passe suavemente pelo tapete.

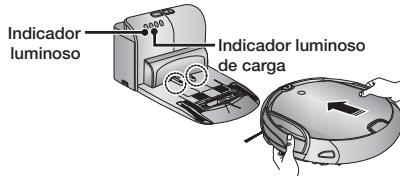

1. Certifique-se de que a protrusão no centro do acessório

está debaixo do esvaziador automático e, em seguida, empurre até ouvir um estalido (seguindo o sentido das setas). Estalido

2. Para todas as outras superfícies, (ou seja, outras que não

tapetes), puxe as fixações de cada lado para trás e puxe para fora o acessório (seguindo o sentido das setas). 22_ funcionamento DJ68-00632A.indb 22 2012.1.19 10:37:23 AM A carregar Quando adquire o produto, a bateria está completamente descarregada e o aspirador robot tem de ser carregado manualmente. Indicador luminoso Indicador luminoso de carga

1. Depois de alinhar os pinos de carga da unidade

principal com o pino de carga da estação do carregador, prima a unidade principal até ouvir um som de recarga do carregador. - O indicador luminoso de carga acende-se com luz verde. Indicador luminoso 03 FUNCIONAMENTO Ligue o interruptor de corrente localizado na parte inferior do produto. Indicador luminoso de carga

2. Verifque o estado da carga do aspirador robot.

- Quando se inicia o carregamento, o indicador de nível da bateria e “ ” aparecem nesta sequência no visor.

Concluído o carregamento, o indicador de nível da bateria e a indicação “FULL” aparecem no visor. A carregar Pisca Pisca ■ Quando o visor de nível da bateria pisca durante a limpeza, o aspirador robot pára de aspirar e carrega-se automaticamente no carregador. ■ Se o aspirador robot iniciar o ciclo de limpeza actual num local diferente do local da estação de carregamento e se não localizar esta última durante a limpeza, irá parar junto ao local onde iniciou a limpeza. ■ Se o nível da bateria piscar e a indicação “Lo” aparecer durante a limpeza, o aspirador robot não poderá ser comandado pelo comando à distância nem pelos botões da unidade principal. Neste caso, deve transportar o aspirador robot directamente até ao carregador para carregar a bateria. (Isto acontece quando a bateria está completamente descarregada). Carregado <Visor de carga> Carga A carregar Carga terminada necessária funcionamento _23 DJ68-00632A.indb 23 2012.1.19 10:37:30 AM NOTA

• Quando adquirir o produto, carregue totalmente a bateria, demorará cerca de 180 minutos e funciona durante cerca de 100 minutos.
• Se carregar uma bateria que esteja sobreaquecida, o tempo de carregamento pode aumentar.
• Medidas a adoptar quando o carregamento não é uniforme. Se o aspirador robot não conseguir carregar automaticamente, verifique o seguinte: - Desligue e volte a ligar o interruptor de corrente na parte inferior do aspirador robot. - Volte a ligar o cabo eléctrico do carregador. - Verifque se existem substâncias estranhas no conector de carga e limpe os conectores de carga da unidade principal e do carregador com um pano seco. - Verifque se existem objectos perto do carregador que sejam reflectores fortes.
• Se separar aspirador robot do carregador, este descarrega-se naturalmente. - Carregue o aspirador robot através do carregador, se possível. (Se se ausentar da sua casa durante muito tempo devido a uma viagem, férias, etc., desligue o interruptor de corrente do aspirador robot e desligue a corrente do carregador, para os guardar). Informações sobre a bateria ■ O aspirador robot é alimentado por uma bateria recarregável de iões de lítio (Li-ion) amiga do ambiente e uma função de prevenção de sobrecarga garante um tempo de vida útil prolongado. ■ O período de garantia da bateria é de 6 meses a contar da data de compra. ■ Antes de comprar a bateria, pergunte no centro de assistência ao cliente qual o símbolo da peça genuína ) e o número do modelo.

Esta bateria destina-se apenas a aspirador robot da Samsung. A sua utilização noutros aparelhos ou para outras finalidades é estritamente proibida. Não desmonte nem modifique a bateria. Carregue-a num local com boa ventilação. Não exponha a bateria ao fogo e não a aqueça. Não ligue nenhum objecto metálico aos terminais (+) ou (-) da bateria. Mantenha-a dentro de casa (0°C~40°C). Antes de descartar este produto, elimine a bateria de acordo com as leis ambientais em vigor. Não elimine este tipo de baterias no lixo doméstico. Siga todos os regulamentos locais quando eliminar baterias usadas. ❈ Se a bateria estiver avariada, não a desmonte. Contacte o centro de assistência ao cliente mais próximo. ❈ Um tempo de carregamento mais longo e uma duração da bateria mais curta indicam que a bateria está a chegar ao fim da sua vida útil. Contacte um centro de assistência ao cliente autorizado para substituir a bateria. A bateria recarregável incorporada no produto não pode ser substituída pelo utilizador. Para obter informações sobre como substituí-la, contacte o seu fornecedor de serviços. 24_ funcionamento DJ68-00632A.indb 24 2012.1.19 10:37:30 AM Acertar a hora O relógio apresenta a hora actual. Pode alterar a hora actual através dos passos seguintes. ■ Só pode alterar a hora com o comando à distância. Sequência de configuração Pisca

1. Carregue no botão Clock.

- É apresentada a hora actual. Pisca

2. Carregue no botão Clock.

- O dia da semana pisca. Carregue no botão Y ou Z para definir o dia da semana. Diminuir Aumentar Diminuir Aumentar

3. Carregue no botão Clock.

Carregue no botão Y ou Z para acertar a hora. Diminuir Aumentar

4. Carregue no botão Clock.

Carregue no botão Y ou Z para acertar os minutos. 03 FUNCIONAMENTO Comando à distância Pisca Pisca Pisca

5. Carregue no botão Clock.

- O valor configurado pisca e as definições estão concluídas. Cancelar as definições Comando à distância

Carregue no botão Iniciar/Parar para cancelar as definições e sair do modo de acerto da hora.

Se não houver nenhuma introdução durante 1 minuto durante o acerto da hora, o aspirador robot sai automaticamente do modo de acerto da hora. funcionamento _25 DJ68-00632A.indb 25 2012.1.19 10:37:31 AM Instalar o VIRTUAL GUARD Pode confinar o aspirador robot a uma determinada zona utilizando o modo de Barreira (parede virtual). Indicador luminoso de modo Sensor de detecção da distância Botão Modo/ Alimentação Sensor de detecção do corpo principal Operações dos botões

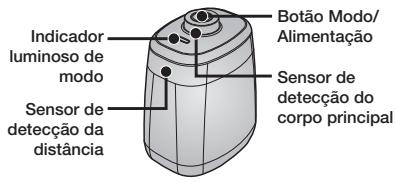

1. Operações dos indicadores luminosos de modo

- Modo de barreira (parede virtual): o indicador luminoso vermelho pisca. - Desligado: o indicador luminoso apaga-se.

- Sempre que carregar no botão Modo/Alimentação, selecciona os modos Barreira (parede virtual) ➝ Desligado, por esta ordem. ❈ A distância da parede virtual é de 2,5 m no mínimo e poderá diferir consoante o meio circundante e o movimento do robot. Criar uma barreira (parede virtual) O VIRTUAL GUARD cria uma barreira invisível que o aspirador robot não consegue atravessar. Ex.: em frente de vasos, mobília, porta da rua, etc..

1. Seleccione o modo Barreira (parede virtual) com o

botão Modo/Alimentação. - O indicador luminoso do modo pisca a vermelho. Sensor de distância É criada uma barreira

2. Instale o VIRTUAL GUARD em frente da área cujo

(parede virtual). acesso pretende impedir ao aspirador robot. - Instale o VIRTUAL GUARD de modo a que o sensor de detecção de distância possa criar uma barreira invisível que o aspirador robot não consiga atravessar. 26_ funcionamento DJ68-00632A.indb 26 2012.1.19 10:37:32 AM Sobre o sensor IrDA ATENÇÃO 03 FUNCIONAMENTO

• A transmissão do sinal de infravermelhos pode [Prioridade do sinal de infravermelhos] não ser regular em locais expostos a lâmpadas de halogéneo ou ao ar livre.
• O robot aspiradot utiliza 3 tipos de dispositivos

de infravermelhos e um deles pode não funcionar em frente de outro que tenha uma prioridade mais Comando à Virtual Carregador elevada. distância guard

• Quando utiliza o comando à distância, o aspirador robot pode atravessar a barreira virtual do VIRTUAL GUARD ou embater num obstáculo, porque o sinal do comando à distância tem uma prioridade mais elevada do que o sinal do VIRTUAL GUARD.
• Se o aspirador robot for utilizado num espaço pequeno ou a curta distância, poderá avariar-se devido à interferência dos sinais de infravermelhos.
• Instale o VIRTUAL GUARD afastado do carregador, uma vez que o carregamento automático pode ser interrompido se o VIRTUAL GUARD estiver perto do carregador.
• Se utilizar mais do que um aspirador robot em simultâneo, poderão avariar-se devido à interferência dos sinais de infravermelhos. funcionamento _27 DJ68-00632A.indb 27 2012.1.19 10:37:32 AM

UTILIZAR O ASPIRADOR ROBOT

Iniciar/parar a limpeza Pode iniciar ou parar todas as funções do aspirador robot. ■ As funções do aspirador robot só funcionam se o interruptor de corrente estiver ligado. ■ Com o aspirador robot a funcionar, carregue no botão ( para cancelar a operação e seleccionar uma função.

Ligar ou desligar a alimentação Ligar a alimentação

Unidade principal: Carregue no botão (

Desligar a alimentação - Comando à distância: Carregue no botão [Alimentação] ) durante 3 Unidade principal: Carregue continuamente no botão ( segundos. ❈ Se não for premida nenhuma tecla durante aproximadamente 1 minuto depois de ligar o aparelho, este desliga-se automaticamente para evitar a descarga da bateria. Para voltar a ligar, carregue continuamente no botão (Start/Stop) (Iniciar/Parar) no corpo principal.

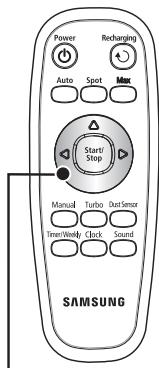

Utilização do comando à distância Iniciar ou parar a limpeza Iniciar - Comando à distância: Carregue no botão Automático, Pontual, Máximo ou Manual. - Unidade principal: Seleccione o modo Automático/Pontual/ Máximo com o botão ( ) e carregue depois no botão (

Quando se inicia a aspiração, o aspirador robot começa a deslocar-se. ) sem seleccionar o modo de limpeza, ❈ Se carregar no botão ( começa a aspirar no modo Automático. Parar

Para parar, carregue no botão ( ) no comando à distância ou na unidade principal. Quando a limpeza é parada, o aspirador robot pára. Utilização dos botões da unidade principal 28_ funcionamento DJ68-00632A.indb 28 2012.1.19 10:37:33 AM Recarga Pode fazer com que o aspirador robot regresse ao carregador para carregar a bateria usando o botão de recarga. ) para 03 FUNCIONAMENTO ■ Com o aspirador robot a funcionar, carregue no botão ( cancelar a operação e carregue no botão de recarga.

1. Carregue no botão Recharging.

”) e o aspirador - (“Acende-se o ícone da unidade principal robot regressa à estação de carregamento.

2. Para parar o aspirador robot quando este está a voltar ao carregador,

3. Para testar a função de carregamento automático, carregue no botão

Recharging quando o aspirador robot estiver a menos de 1,5 m do carregador. Utilização do comando à distância Resolução de problemas quando o aspirador robot não regressa ao carregador - Verifque a instalação do carregador - Se o carregador estiver num local onde não possa guiar o aspirador robot até si. - Se o carregador estiver a mais de 5 m de distância do aspirador robot. : Poderá ser necessário mais tempo para que o aspirador robot regresse ao carregador. ■ Carregue manualmente o aspirador robot nos seguintes casos: - Se o carregador estiver instalado num canto. - Quando a bateria estiver totalmente descarregada. - Se o aspirador robot estiver preso num obstáculo (mobília, etc.). - Se o aspirador robot não conseguir passar a soleira da porta para chegar ao local onde o carregador está instalado. Utilização dos botões da unidade principal

funcionamento _29 DJ68-00632A.indb 29 2012.1.19 10:37:33 AM Limpeza automática O aspirador robot move-se sozinho e limpa automaticamente a casa, até a limpeza ter sido feita uma vez. ■ Se carregar no botão Iniciar/Parar na unidade principal ou no comando à distância sem seleccionar o modo de limpeza, inicia-se um ciclo de limpeza automática. ■ Se a limpeza começar quando o aspirador robot estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original enquanto se move. ■ Se o aspirador robot iniciar o ciclo de limpeza actual num local diferente do local da estação de carregamento e se não localizar esta última durante a limpeza, irá parar junto ao local onde iniciou a limpeza. ■ Se o nível da bateria baixar demasiado ao aspirar, o aspirador robot regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações de limpeza retomadas: uma) Botão da unidade principal Botão do comando à distância Sequência de configuração

Modo Normal NOTA Sobre a função Retomar a limpeza

• Se o aspirador robot concluir que a limpeza está completa, não executa a função de retomar a limpeza.
• Se mover o aspirador robot ou se carregar num botão durante o carregamento, o aspirador robot conclui que a limpeza está completa e não a retoma. ATENÇÃO

• Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot concluirá que a limpeza está completa e retomará a limpeza desde o início.
• De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode comçar a aspirar no modo Turbo.
• De cada vez que carrega no botão de Sensor de Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode comçar a aspirar no modo Sensor de Poeira. Modo Turbo Modo de Sensor de Poeira Limpeza concluída 30_ funcionamento DJ68-00632A.indb 30 2012.1.19 10:37:34 AM Limpeza pontual Botão da unidade principal Botão do comando à distância Cerca de 1,5 m Cerca de 1,5 m 03 FUNCIONAMENTO Pode limpar comodamente uma área específica onde haja muitas migalhas, poeira, etc.. ■ Desloque o aspirador robot para o local onde pretende executar uma limpeza pontual. Sequência de configuração

No Modo de limpeza pontual, o aspirador robot limpa uma área quadrada com 1,5 m de lado. Quando a limpeza termina, o aspirador robot mostra as indicações End, Stop e Standby. NOTA ATENÇÃO Modo Turbo Quando o aspirador robot está na estação de carregamento, não é possível efectuar a limpeza pontual.

• De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode comçar a aspirar no modo Turbo.
• De cada vez que carrega no botão de Sensor de Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode comçar a aspirar no modo Sensor de Poeira. Modo de Sensor de Poeira Limpeza concluída funcionamento _31 DJ68-00632A.indb 31 2012.1.19 10:37:35 AM Limpeza máxima O aspirador robot move-se automaticamente e limpa até a bateria se esgotar e o respectivo nível piscar apenas um nível. ■ Se a limpeza começar quando o aspirador robot estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o robot aspirador recorda a sua posição original enquanto se move. ■ Se o aspirador robot iniciar o ciclo de limpeza actual num local diferente do local da estação de carregamento e se não localizar esta última durante a limpeza, irá parar junto ao local onde iniciou a limpeza. ■ Se o nível da bateria baixar ao aspirar, o aspirador robot regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações de limpeza retomadas: uma) Botão da unidade principal Botão do comando à distância Sequência de configuração

3 vezes Duas vezes no modo de carga

NOTA Sobre a função Retomar a limpeza

• Se o aspirador robot concluir que a limpeza está completa, a limpeza não será retomada.
• Se mover o aspirador robot ou se carregar num botão durante o carregamento, o aspirador robot conclui que a limpeza está completa e não a retoma. ATENÇÃO

• Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot concluirá que a limpeza está completa e retomará a limpeza desde o início.
• De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode comçar a aspirar no modo Turbo.
• De cada vez que carrega no botão de Sensor de Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode comçar a aspirar no modo Sensor de Poeira. Modo Normal Modo Turbo Modo de Sensor de Poeira 32_ funcionamento DJ68-00632A.indb 32 2012.1.19 10:37:36 AM Limpeza manual Botão do comando à distância 03 FUNCIONAMENTO Pode mover o aspirador robot para aspirar uma determinada zona directamente utilizando o comando à distância. ■ Desloque o aspirador robot para o local onde pretende executar uma limpeza manual. ■ Só pode aspirar manualmente utilizando o comando à distância. Sequência de configuração

• Quando o aspirador robot está na estação de carregamento, não é possível efectuar a limpeza manual.
• Se não houver nenhuma introdução durante 1 minuto, deve comutar para o modo standby.
• De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode comçar a aspirar no modo Turbo.
• De cada vez que carrega no botão de Sensor de Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode comçar a aspirar no modo Sensor de Poeira. Botões direccionais (para a frente, para a esquerda, para a direita) A função de deslocação à retaguarda não é suportada. funcionamento _33 DJ68-00632A.indb 33 2012.1.19 10:37:36 AM Reserva de temporizador Neste modo, pode programar o aspirador robot para iniciar um ciclo único de limpeza a partir de uma hora específica. ■ O ciclo de limpeza programada só será executado se o aspirador robotestiver acoplado à estação do carregador. Comando à distância Pisca Diminuir Aumentar Pisca Diminuir Aumentar Pisca Pisca Diminuir Pisca Pisca

1. Carregue no botão

Temporizador/Semanalmente. - É apresentada a definição actual, piscar. Carregue no botão Y ou Z para acertar a hora. ❈ Modo de limpeza - Se não existir uma reserva anterior, o modo de limpeza é definido como modo Automático. Se existir uma reserva, o modo de limpeza é definido como o modo configurado.

2. Carregue no botão

Temporizador/Semanalmente. - A hora aumenta/diminui em incrementos de 5 minutos. Carregue no botão Y ou Z para acertar os minutos.

3. Carregue no botão

Temporizador/Semanalmente. Carregue no botão Y ou Z para definir o modo de limpeza. - Pode seleccionar o modo Automático ou Máximo.

4. Carregue no botão

Temporizador/Semanalmente. - O valor configurado pisca e as definições estão concluídas. - Quando as definições estiverem concluídas, aparecem a hora configurada e Pisca Pisca Cancelar as definições Tempo limite Aumentar Sequência de configuração Se carregar no botão Iniciar/Parar enquanto o aspirador robot estiver a carregar ou enquanto estiver a acertar a hora, as definições serão canceladas. As definições serão canceladas se o aspirador robot estiver desacoplado da estação de carregamento. Se não houver nenhuma introdução durante 1 minuto durante o acerto da hora, o aspirador robot sai automaticamente do modo de acerto da hora. 34_ funcionamento DJ68-00632A.indb 34 2012.1.19 10:37:37 AM Reserva semanal Neste modo, pode programar o aspirador robot para iniciar um ciclo único de limpeza a partir de uma hora específica nos dias da semana especificados. ■ O ciclo de limpeza programada só será executado se o aspirador robot estiver acoplado à estação de carregamento. Ter Qui Qua Sáb S x Dom ~ Sequência de configuração Modo de Standby - No modo de Standby, são apresentados os dias da semana programados. Quando não existe reserva Pisca Diminuir Aumentar Quando existe uma reserva Pisca Pisca Diminuir Aumentar Diminuir Aumentar Pisca Pisca

1. Carregue continuamente

no botão Temporizador/ Semanalmente durante 3 segundos. Carregue nos botões Y ou Z para definir o dia da semana. - Se não existir uma reserva anterior, é apresentado o dia da semana actual. - Se não tiver sido programada uma hora, aparece a indicação --:-- . 03 FUNCIONAMENTO Comando à distância Seg

2. Carregue no botão

Temporizador/Semanalmente. Carregue nos botões Y ou Z para acertar a hora. ❈ Se tiver sido programada uma hora, esta é apresentada. ❈ Modo de limpeza - Se não existir uma reserva anterior, o modo de limpeza é definido como modo Automático. Se existir uma reserva, o modo de limpeza é definido como o modo configurado.

3. Carregue no botão

Temporizador/Semanalmente. - A hora aumenta/diminui em incrementos de 5 minutos. Carregue no botão Y ou Z para acertar os minutos. funcionamento _35 DJ68-00632A.indb 35 2012.1.19 10:37:38 AM Comando à distância Pisca Diminuir Pisca

4. Carregue no botão

Temporizador/Semanalmente. Carregue no botão Y ou Z para definir o modo de limpeza. - Pode seleccionar o modo Automático ou Repetição.

5. Carregue no botão

Temporizador/Semanalmente. - O valor configurado pisca e as definições estão concluídas. ❈ Concluídas as definições, o dia da semana configurado pisca. Neste momento pode passar para o passo ( 2 ) e acrescentar outro dia da semana. Pisca Pisca

Se carregar no botão Iniciar/Parar enquanto estiver a efectuar a reserva semanal, a reserva do dia da semana definido actualmente será cancelada. Se carregar novamente no botão, o aspirador robot sai do modo de definição de reservas.

Se não houver nenhuma introdução durante 1 minuto durante o acerto da hora, o aspirador robot sai automaticamente do modo de definição de reservas. Cancelar as definições Tempo limite Aumentar Sequência de configuração 36_ funcionamento DJ68-00632A.indb 36 2012.1.19 10:37:39 AM

Utilizar funções adicionais Modo Turbo De cada vez que carrega no botão Turbo, o respectivo ícone no visor é desligado ou ligado sequencialmente. Turbo ligado (Modo Turbo): a escova eléctrica roda à velocidade máxima. Turbo desligado (Modo Normal): a escova eléctrica roda à velocidade normal. 03 FUNCIONAMENTO Pode utilizar o aspirador robot de forma mais simples e cómoda recorrendo a diversas funções adicionais. ■ Só pode configurar funções adicionais com o controlo remoto. Modo de Sensor de Poeira De cada vez que carrega no botão de Sensor de Poeira, o respectivo ícone no visor é desligado ou ligado sequencialmente. Modo de Sensor de Poeira ligado: No modo Automático, quando o aspirador robot detecta que entrou poeira numa área específica, roda a muda de direcção para aspirar essa área e, a seguir, retoma o trajecto anterior. Nos modos Pontual, Máximo e Manual, quando o aspirador robot detecta que entrou poeira numa área específica, o reforço continua a funcionar durante alguns segundos. Modo de Sensor de Poeira desligado: O aspirador robot não detecta a poeira a entrar e continua a funcionar conforme definido no modo de limpeza seleccionado. Seleccionar um efeito sonoro Carregue no botão de selecção do som para seleccionar um efeito sonoro. ■ De cada vez que carregar no botão, Efeitos Sonoros → Mudo é seleccionado por esta ordem. - Efeitos Sonoros: reproduz efeitos sonoros: - Mudo: não reproduz sons nem mensagens. funcionamento _37 DJ68-00632A.indb 37 2012.1.19 10:37:40 AM filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

Tenha em atenção os métodos de manutenção e limpeza ■ Se o interruptor de corrente estiver danifcado, contacte o técnico da assistência para não provocar nenhum acidente. ■ Não utilize meios ou dispositivos mecânicos não instalados pelo fabricante que possam acelerar a deformação do aspirador robot. ■ Desligue sempre o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot. O aspirador robot pode começar a funcionar subitamente e provocar ferimentos. Limpar a janela do sensor e a câmara Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot. ■ Nunca pulverize água, diluente, benzeno, etc., directamente na unidade principal do aspirador robot. ■ Limpe cuidadosamente a janela do sensor ou a câmara com um pano macio. Câmara Janela do sensor frontal Janela do sensor frontal e câmara Janela do sensor de declives Janela do sensor traseiro 38_ manutenção DJ68-00632A.indb 38 2012.1.19 10:37:40 AM Limpar o compartimento do pó e os filtros 04 MANUTENÇÃO Em primeiro lugar, esvazie o compartimento do pó antes de o limpar. ■ Ao separar o compartimento do pó, tenha cuidado para não espalhar o pó. ■ Esvazie o compartimento do pó nos casos seguintes:

1. Quando houver pó acumulado dentro do compartimento.

2. Quando o poder de aspiração diminuir subitamente.

3. Quando o ruído aumentar de repente.

1. Carregue no botão de ejecção do compartimento do pó (PUSH) e

puxe-o para fora do aspirador robot.

2. Retire a tampa do compartimento do pó puxando-a no sentido da

4. Elimine o pó do filtro, do filtro de rede e do compartimento

do pó. ❈ Pode lavá-los com água. Depois de os lavar com água:

1. Compartimento do pó: Limpe completamente a água do

do pó. - Instale o filtro de rede com o lado da grelha virado para baixo. Se a orientação não for correcta, não conseguirá instalá-lo. ATENÇÃO Se o compartimento do pó for montado sem o filtro instalado, ocorre o código de erro C08. Certifique-se de montar o filtro.

6. Feche a tampa do compartimento do pó e instale-o na unidade

principal. manutenção _39 DJ68-00632A.indb 39 2012.1.19 10:37:40 AM ESVAZIAR O COMPARTIMENTO DO PÓ AUTO-ESVAZIADOR.

1. Retire o compartimento do pó na direcção da seta.

2. Faça deslizar a barra de bloqueio para baixo para abrir a tampa

do compartimento do pó. ❈ Abra a tampa depois de posicionar o compartimento do pó sobre o caixote do lixo. Faça deslizar a barra de bloqueio para baixo para abrir a tampa do compartimento do pó.

3. Agite o compartimento do pó para eliminar o pó.

4. Feche a tampa do compartimento do pó até ouvir um estalido e

volte a instalar o compartimento do pó na unidade principal. Clique LIMPAR O CICLONE DO COMPARTIMENTO DO PÓ AUTO-ESVAZIADOR

Retire o compartimento do pó e abra a tampa do ciclone na direcção da seta.

Retire eventuais substâncias estranhas do interior do ciclone.

Após a limpeza, rode e feche a tampa do ciclone na direcção da seta. 40_ manutenção DJ68-00632A.indb 40 2012.1.19 10:37:41 AM LIMPAR O FILTRO DO COMPARTIMENTO DO PÓ AUTO-ESVAZIADOR

Depois de remover o compartimento do pó, agite-o para eliminar o pó.

Lave o filtro com água.

Instale primeiro o topo do filtro e Puxe o filtro para a frente e depois a parte inferior. retire-o do compartimento do pó. Limpe o filtro com uma escova.

Lave o filtro com água. 04 MANUTENÇÃO Retire o compartimento do pó na Puxe a pega do filtro na direcção direcção da seta. da seta. Seque o filtro à sombra. Volte a instalar o filtro. manutenção _41 DJ68-00632A.indb 41 2012.1.19 10:37:47 AM

LIMPAR A PARTE INFERIOR DO AUTO-ESVAZIADOR

1. Vire o auto-esvaziador ao contrário para ficar com a base

voltada para cima. A seguir, desaperte os 6 parafusos de fixação com uma moeda, conforme mostra a figura.

2. Retire a tampa inferior do autoesvaziador com uma moeda, e limpe

3. Lave a tampa inferior com água.

4. Seque a tampa inferior à sombra.

5. Após um ciclo de limpeza, feche a tampa inferior na

6. Aperte os 6 parafusos de fixação na direcção da seta,

conforme mostrado na figura acima. 42_ manutenção DJ68-00632A.indb 42 2012.1.19 10:37:50 AM

7. Limpe o lado inferior do auto-esvaziador periodicamente.

• Para evitar entornar o pó do respectivo saco, retire-o antes de ATENÇÃO limpar a escova eléctrica.

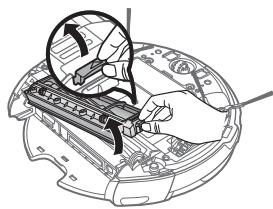

1. Depois de verifcar se há substâncias estranhas, carregue no

3. Retire quaisquer substâncias estranhas, como cabelos ou fios

compridos enrolados na escova eléctrica, usando uma escova de limpeza ou um aspirador robot. manutenção _43 DJ68-00632A.indb 43 2012.1.19 10:37:54 AM

4. Após um ciclo de limpeza, monte primeiro a parte lateral da

escova eléctrica do lado oposto ao interruptor de corrente e depois monte o outro lado.

5. Insira o lado nas duas ranhuras e instale a escova,

fazendo-a deslizar para baixo até ouvir um estalido. ATENÇÃO

• Para impedir que o aspirador robot fique obstruído, tenha cuidado para não aspirar palitos ou cotonetes.
• Se for difícil remover substâncias estranhas, contacte um centro de assistência ao cliente.
• Como a escova eléctrica aspira o pó do chão, podem ficar cabelos e fios compridos enrolados na mesma. Verifique e limpe a escova eléctrica regularmente. 44_ manutenção DJ68-00632A.indb 44 2012.1.19 10:37:55 AM Limpar a escova rotativa lateral para limpeza de cantos Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot. 04 MANUTENÇÃO

1. Verifique se a escova rotativa lateral está dobrada ou se há

alguma substância estranha presa na escova.

2. Usando luvas de borracha, envolva a escova rotativa lateral num

pano, passe-a por água quente durante cerca de 10 segundos e limpe-a com o pano.

e a escova rotativa lateral, desaperte o parafuso da escova rotativa lateral com uma chave de parafusos (+) para os remover. Quando voltar a montar a escova, alinhe o “L” da escova rotativa lateral para limpeza de cantos com o “L” da unidade principal e monte a escova rotativa lateral. (A letra “R” está gravada no lado direito da escova rotativa). NOTA

Limpe frequentemente a escova rotativa lateral, uma vez que esta atrai facilmente cabelos e outras substâncias estranhas. O excesso de substâncias estranhas na escova rotativa lateral pode danificar a escova. manutenção _45 DJ68-00632A.indb 45 2012.1.19 10:37:55 AM Limpar a roda motora Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o robot. ■ Se o aspirador robot começar de repente a andar aos ziguezagues, poderá haver substâncias estranhas presas na roda motora.

1. Quando limpar a roda motora, coloque um pano macio no chão e

deite a unidade principal com cuidado.

2. Verifique a presença de substâncias estranhas e retire-as com uma

vareta ou uma pinça sem pontas afiadas, se for necessário. 46_ manutenção DJ68-00632A.indb 46 2012.1.19 10:37:55 AM resolução de problemas LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA Sintoma Lista de verificação Medida a adoptar

• O compartimento do pó está montado?

• Instale o compartimento do pó.

• O interruptor de corrente está ligado?

• Carregue no botão . (Para o desligar, carregue continuamente durante 3 ou mais no botão segundos). está

• O nível da bateria está a piscar num só nível e a indicação "Lo" aparece no visor?

• Levante o aspirador robot e coloque-o manualmente na estação do carregador para carregá-lo.

• O aspirador robot não funciona se a bateria do comando à distância estiver descarregada.

• Substitua as pilhas do comando à distância (tipo AAA)

• O nível da bateria está a piscar num só nível e a indicação "Lo" aparece no visor?

• Levante o aspirador robot e acople-o manualmente ao carregador para carregá-lo.

• O aspirador robot ficou preso em fios presentes no chão?

• Desligue o interruptor de corrente e remova os fios.

• O aspirador robot está preso num desnível do chão? - A roda motora está levantada.

• Desligue o interruptor de corrente e desloque o aspirador robot para outro local para continuar a limpeza.

• A roda motora está envolvida numa toalha fina (pano)?

• Desligue o interruptor de corrente e retire a toalha.

• O aspirador robot está preso na soleira da porta?

• Desligue o interruptor de corrente e desloque o aspirador robot para outro local para continuar a limpeza. O poder de aspiração • Verifique se o compartimento do é fraco ao limpar. pó está cheio.

• Pare o aspirador robot e esvazie o compartimento do pó. O aspirador robot deixou de funcionar durante a limpeza.

05 RESOLUÇÃO DE PROBLEMAS

O aspirador robot não funciona antes da limpeza.

• Verifique se a entrada de aspiração • Desligue o interruptor de corrente está obstruída com substâncias e retire as substâncias estranhas estranhas. da entrada de aspiração.
• Verifique se o filtro está obstruído.

• Limpe bem o filtro. resolução de problemas _47 DJ68-00632A.indb 47 2012.1.19 10:37:56 AM Sintoma O aspirador robot não encontra o carregador. Lista de verificação Medida a adoptar

• Verifique se a ficha do carregador está correctamente inserida na tomada.
• Se houver algum obstáculo num raio de cerca de 1 m à frente do carregador e cerca de 0,5 m à esquerda e à direita do carregador, tem de remover esses obstáculos.
• Se houver alguma substância estranha no pino de carga, limpe-o com uma toalha seca.
• O VIRTUAL GUARD está instalado • Desloque o VIRTUAL GUARD perto do carregador? para outro local para que o aspirador robot possa carregar-se automaticamente.
• Verifique se o auto-esvaziador está • Ligue o interruptor de corrente ligado. localizado no lado esquerdo do auto-esvaziador. O aspirador robot passa através do VIRTUAL GUARD.

• As baterias do VIRTUAL GUARD estão gastas?

• Substitua as baterias. (2 baterias alcalinas Tipo D (LR20))

• O indicador luminoso do modo está desligado?

• Verifique se o VIRTUAL GUARD está desligado e defina-o para o modo desejado. A duração das

• O aspirador robot poderá aspirar
• A direcção de limpeza é na diagonal nos seguintes casos: determinada pela localização inicial. Uma vez que aspira - Depois de o aspirador robot áreas traçando um mapa, ter sido carregado enquanto acaba por cobrir a área inteira. estava angulado na estação do (funcionamento normal) carregador. Instale a estação de carregamento - Quando o aspirador robot se na direcção do grão da madeira, e desloca para outra área seguindo comece a aspirar com o aspirador um caminho mais curto depois de robot acoplado à estação de aspirar uma área. carregamento. - Quando o ângulo de contacto com um obstáculo não é perpendicular (90˚). - Quando o pavimento é de tijoleira ou madeira. 48_ resolução de problemas DJ68-00632A.indb 48 2012.1.19 10:37:56 AM Sintoma Medida a adoptar

• Verifique se o auto-esvaziador está • Ligue o interruptor de corrente ligado. localizado no lado esquerdo do auto-esvaziador.
• Ligue o cabo eléctrico à tomada. O auto-esvaziador
• Verifique se o filtro contém
• Limpe o filtro. substâncias estranhas. não esvazia o compartimento do pó • Verifique se o compartimento do
• Retire eventuais substâncias automaticamente. pó contém substâncias estranhas. estranhas do interior do compartimento do pó.
• A parte inferior do auto-esvaziador • Abra a parte inferior do autoestá obstruída. esvaziador com uma moeda e elimine o pó que a está a obstruir.
• Verifique se a tampa do ciclone do • Feche a tampa do ciclone do compartimento do pó está presente. compartimento do pó.
• Verifique se o indicador luminoso
• Carregue no botão de selecção de auto-esvaziamento está aceso. de auto-esvaziamento ligado/ desligado do auto-esvaziador.
• Verifique se o compartimento do pó está destacado do autoesvaziador.

05 RESOLUÇÃO DE PROBLEMAS

O aspirador robot embate frequentemente no auto-esvaziador. Lista de verificação

• Desligue o auto-esvaziador e insira completamente o compartimento do pó até estar correctamente instalado.

• Verifique se o filtro está destacado • Desligue o auto-esvaziador e do compartimento do pó do autoinstale o filtro no compartimento esvaziador. do pó.
• Verifique se existem quaisquer
• Retire quaisquer substâncias substâncias estranhas envoltas no estranhas como, por exemplo, acessório de escova do aspirador cabelos compridos ou fios envoltos robot. no acessório de escova do aspirador robot. O poder de aspiração • Verifique se o indicador luminoso
• Esvazie o compartimento do pó. de cheio (Full) está aceso. do auto-esvaziador é
• Limpe a entrada de ar na parte inferior. fraco.
• Verifique se a entrada de ar está
• Retire eventuais substâncias obstruída com substâncias estranhas. estranhas da entrada de ar.
• Verifique se o filtro tem muito pó.

• Verifique se o ciclone tem muito pó • Abra a tampa do ciclone e retire o ou cabelos. pó e os cabelos. O aspirador robot não está carregado.

• Verifique se os terminais de
• Retire eventuais substâncias carregamento contêm substâncias estranhas dos terminais de estranhas. carregamento. Ligue o interruptor de corrente do auto-esvaziador.
• Verifique se o auto-esvaziador está ligado. resolução de problemas _49 DJ68-00632A.indb 49 2012.1.19 10:37:56 AM RESOLUÇÃO DOS PROBLEMAS INDICADOS PELOS CÓDIGOS DE ERRO

• O aspirador robot ficou travado ou preso durante a navegação. SOLUÇÃO
• Desligue o interruptor de corrente na parte inferior e desloque o aspirador robot para um local diferente.

• Há substâncias estranhas
• Desligue o interruptor de corrente na parte (fios, papel, brinquedos, etc.) inferior e retire as substâncias estranhas da presas na escova eléctrica. escova eléctrica.
• Há substâncias estranhas (fios, • Desligue o interruptor de corrente na parte papel, brinquedos, etc.) presas inferior e retire as substâncias estranhas da na roda motora da esquerda. roda motora da esquerda.
• Há substâncias estranhas (fios, • Desligue o interruptor de corrente na parte papel, brinquedos, etc.) presas inferior e retire as substâncias estranhas da na roda motora da direita. roda motora da direita.
• Inspeccione o sensor do amortecedor.

• Desligue na parte inferior e retire o obstáculo da frente do aspirador robot ou desloque o aspirador robot para um local diferente.

• Há substâncias estranhas (pó, • Desligue o interruptor de corrente na parte manchas, etc.) na janela do inferior e limpe as substâncias estranhas das sensor de obstáculos. janelas frontal e traseira dos sensores com um pano macio.
• Há substâncias estranhas (pó, • Desligue o interruptor de corrente na parte inferior manchas, etc.) na janela do e limpe as substâncias estranhas na janela do sensor de declives. sensor de declives com um pano macio.
• Compartimento do pó não instalado.

• Instale o compartimento do pó até encaixar com um estalido.

• Há substâncias estranhas (fios, panos, etc.) presas na escova rotativa lateral para limpeza de cantos.

• Desligue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da escova rotativa lateral para limpeza de cantos. ❈ Se carregar no botão Iniciar/Parar ou se desligar o interruptor de corrente, limpa o código de erro. 50_ resolução de problemas DJ68-00632A.indb 50 2012.1.19 10:37:57 AM especificações do produto 357 mm (largura) 80 mm (altura)

06 ESPECIFICAÇÕES DO PRODUTO

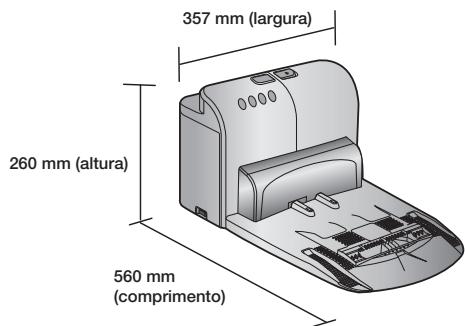

260 mm (altura) 350 mm (comprimento) 350 mm (largura) 560 mm (comprimento) Estrutura principal Classificação Especificações mecânicas Especificações eléctricas Especificações de limpeza Carregador (estação) Item

Diâmetro 350 mm Altura 80 mm Peso 3,2 kg Tensão de alimentação AC220-240V~, 50-60Hz Consumo de energia do carregador 40 W Consumo de energia da unidade principal 40 W Consumo de energia do auto-esvaziador 600 W Especificações da bateria 14,4V / 31,68Wh Tipo de carregamento Carregamento automático/manual Modo de limpeza automático, pontual, máximo, manual, temporizador, semanal Tempo de carregamento Aproximadamente 180 minutos Tempo de limpeza (numa superfície dura) Aproximadamente 100 minutos Método de limpeza Reconhecimento da forma do tecto Tipo do botão da unidade principal Tipo táctil Este Aspirador foi aprovado de acordo com as seguintes normas. Directiva UEM : 2004/108/EEC Directiva de Segurança de Baixa Voltagem : 2006/95/EC especificações do produto _51 DJ68-00632A.indb 51 2012.1.19 10:37:57 AM
