MANUAL DE USUARIO SR8980 NAVIBOT SAMSUNG

<Affichage de la charge> Aspiradora robot Manual del usuario Este manual está impreso en papel 100% reciclado. ✻ Antes de poner en marcha la unidad, lea atentamente las instrucciones. ✻ Sólo para uso en interiores. Español imagine the possibilities Gracias por adquirir un producto Samsung. Para recibir un servicio más completo, registre su producto en www.samsung.com/register DJ68-00632A.indb 01 2012.1.19 10:34:58 AM información de seguridad

INFORMACIÓN DE SEGURIDAD

• Antes de poner el aparato en funcionamiento, lea este manual en su totalidad y consérvelo para futuras consultas.
• Ya que las siguientes instrucciones de funcionamiento se aplican a varios modelos, las ADVERTENCIA características de su aspiradora pueden variar ligeramente de las descritas en este manual. ADVERTENCIA SÍMBOLOS DE PRECAUCIÓN Y DE ADVERTENCIA USADOS ADVERTENCIA PRECAUCIÓN Indica que hay peligro de muerte o lesiones graves. Indica que hay peligro de lesiones personales o materiales.

OTROS SÍMBOLOS USADOS

Indica que hay peligro de lesiones personales o materiales. NOTA 02_ información de seguridad DJ68-00632A.indb 02 2012.1.19 10:34:58 AM

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al utilizar un electrodoméstico deben tomarse unas precauciones básicas, incluidas las siguientes: LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA ASPIRADORA ROBOT. Cuando no utilice la aspiradora desenchúfela de la toma así como antes de realizar cualquier mantenimiento. ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o lesiones: GENERAL

• Utilice la aspiradora sólo como se explica en este manual.
• No utilice la aspiradora robot ni el cargador si están dañados.
• Si la aspiradora no funciona correctamente, ha sufrido alguna caída, se ha dañado, se ha dejado en el exterior o se ha mojado, debe devolverla a un centro de atención al cliente.
• No manipule el cargador ni la aspiradora robot con las manos húmedas.
• Utilícela sólo en superficies de interior que estén secas.
• Este electrodoméstico no está pensado para que lo usen personas (incluidos los niños) con las capacidades físicas, sensoriales o mentales reducidas, o faltas de conocimiento y experiencia, sin la supervisión o las indicaciones de una persona responsable que garantice un uso seguro del aparato.
• No deje que los niños jueguen con el electrodoméstico.

CARGADOR DE LA BATERÍA

• No modifique el enchufe polarizado para que se adapte a otro no polarizado o a un cable alargador.
• No lo utilice en exteriores o sobre superficies húmedas.
• Desenchufe el cargador cuando no lo utilice y antes de las operaciones de mantenimiento.
• Utilice sólo el cargador suministrado por el fabricante.
• No lo utilice con un cable o un enchufe dañados.
• Para trasladar el aparato, no tire del cable ni lo utilice como un asa; no atrape el cable con la tapa y evite manipularlo alrededor de bordes o esquinas cortantes. Mantenga el cable apartado de las superficies calientes.
• No utilice cables alargadores ni enchufes con una capacidad de carga de corriente inadecuada.
• No tire del cable para desenchufar el aparato. Para desenchufar el cable, tire del enchufe no del cable.
• No rompa ni arroje al fuego las pilas ya que una temperatura elevada las puede hacer explotar.
• No intente abrir el cargador. La reparación debe efectuarse sólo en un centro de servicio cualificado.
• No exponga el cargador a temperaturas altas ni a ningún tipo de humedad. información de seguridad _03 DJ68-00632A.indb 03 2012.1.19 10:34:59 AM información de seguridad ASPIRADORA ROBOT
• No aspire objetos duros o afilados como cristales, clavos, tornillos, monedas, etc.
• No utilice la aspiradora sin el filtro colocado en su lugar. Durante el mantenimiento de la unidad, no introduzca los dedos ni otros objetos en la cámara del ventilador ya que la unidad se puede poner en marcha accidentalmente.
• No ponga ningún objeto en las aberturas. No utilice la aspiradora si alguna abertura está bloqueada, mantenga las aberturas libres de polvo, hilachas, pelos y cualquier otra cosa que pueda reducir el caudal de aire.
• No aspire materiales tóxicos (como lejía con cloro, amoniaco, líquido desatascador de tuberías, etc.)
• No aspire objetos que puedan arder o provocar humo, como cigarrillos, fósforos o cenizas calientes.
• No aspire líquidos inflamables o combustibles, como gasolina, ni utilice la aspiradora en zonas donde éstos puedan estar presentes.
• No utilice la aspiradora robot en un lugar cerrado donde haya vapores desprendidos de pinturas a base de aceite, disolventes, productos antipolilla, polvo inflamable u otros vapores explosivos o tóxicos.
• Se pueden producir fugas en las celdas de las pilas en condiciones extremas de uso o de temperatura. Si el líquido entra en contacto con la piel, lávela rápidamente con agua. Si el líquido entra en contacto con los ojos, enjuáguelos inmediatamente con agua limpia durante al menos 10 minutos. Solicite atención médica. 04_ información de seguridad DJ68-00632A.indb 04 2012.1.19 10:34:59 AM índice

INFORMACIÓN DE SEGURIDAD

Acerca de la alimentación eléctrica Antes de utilizar En uso Limpieza y mantenimiento

MONTAJE DE LA ASPIRADORA

15 Componentes 16 Nombre de cada componente

MANTENIMIENTO DE LAS

HERRAMIENTAS Y DEL FILTRO

SOLUCIÓN DE PROBLEMAS

20 Instalación de la aspiradora robot 20 Orden de instalación 20 Apagado y encendido 21 Instalación del cargador 22 Información sobre cómo usar la función de extracción automática del polvo 22 Montaje del accesorio para moqueta 23 Carga 24 Acerca de la batería 25 Configuración de la hora 26 Montaje de la VIRTUAL GUARD 28 Uso de la aspiradora robot 28 Inicio/Parada de la limpieza 29 Recarga 30 Limpieza automática 31 Limpieza concentrada 32 Limpieza máxima 33 Limpieza manual 34 Limpieza programada 35 Programación semanal 37 Funciones adicionales 37 Uso de la funciones adicionales 38 Limpieza de la aspiradora robot 38 Debe recordar los métodos de mantenimiento y limpieza 38 Limpieza de la ventana del sensor y la cámara 39 Limpieza del contenedor del polvo y del filtro 40 Vaciado del contenedor del extractor automático. 40 Limpieza del ciclón del contenedor del extractor automático. 41 Limpieza del filtro del contenedor del extractor automático. 42 Limpieza de la parte inferior del extractor automático. 43 Limpieza de la aspiradora robot 43 Limpieza del cepillo motorizado 45 Limpieza del cepillo giratorio lateral para la limpieza de bordes 46 Limpieza de la rueda motriz 47 Lista de comprobación antes de llamar al centro de atención al cliente 50 Solución de problemas según los códigos de error

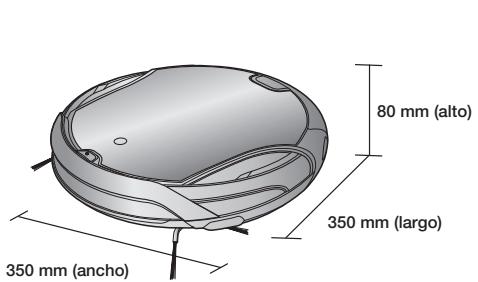

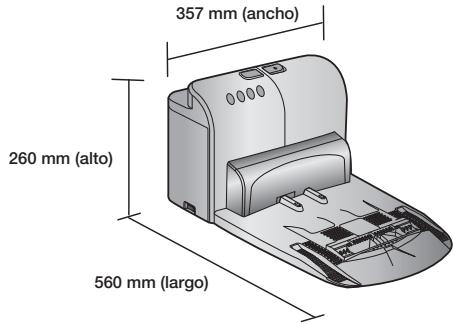

ESPECIFICACIONES DEL PRODUCTO

índice _05 DJ68-00632A.indb 05 2012.1.19 10:34:59 AM información de seguridad ACERCA DE LA ALIMENTACIÓN ELÉCTRICA ADVERTENCIA No doble excesivamente el cable de alimentación ni coloque sobre él objetos pesados que puedan romperlo. - Se puede producir una descarga eléctrica o un incendio. ADVERTENCIA Elimine cualquier resto de polvo o de agua del enchufe. - De no hacerlo, se podría producir un mal funcionamiento o una descarga eléctrica. ADVERTENCIA No saque el enchufe tirando del cable de alimentación ni lo toque con las manos mojadas. - Se puede producir una descarga eléctrica o un incendio. ADVERTENCIA No utilice enchufes múltiples en una sola toma. (No deje el cable expuesto sobre el suelo.) - Se puede producir una descarga eléctrica o un incendio. ADVERTENCIA No utilice enchufes o cables dañados, ni tomas de pared sueltas. - Se puede producir una descarga eléctrica o un incendio. 06_ información de seguridad DJ68-00632A.indb 06 2012.1.19 10:35:0 AM

ANTES DE UTILIZAR

PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN No utilice nunca la aspiradora robot en lugares donde haya materiales combustibles como: - Lugares con velas o lámparas de escritorio en el suelo. - Lugares con fuegos sin vigilancia (llamas o ascuas). - Lugares donde haya gasolina, alcohol destilado, disolventes, ceniceros con cigarrillos encendidos, etc. La aspiradora robot sólo es para uso doméstico. No la utilice en los siguientes lugares. - Buhardillas, sótanos, almacenes, edificios industriales, habitaciones separadas alejadas del edificio principal, lugares expuestos a condiciones de humedad, como cuartos de baño o lavaderos, ni en lugares estrechos o elevados como mesas o estantes. Se pueden producir daños graves (funcionamiento anormal o roturas) cuando se utiliza en estos lugares.

01 INFORMACIÓN DE SEGURIDAD

PRECAUCIÓN Antes de activar la aspiradora robot, compruebe que el contenedor del polvo esté montado. - Si el contenedor del polvo no está montado, la aspiradora no funcionará. Abra todas las puertas cuando limpie las habitaciones. - Si una puerta está cerrada, la aspiradora no podrá entrar en esta habitación. - Sin embargo, debe cerrar la puerta principal, la de la terraza, la del cuarto de baño, y la de cualquier otra habitación desde donde la aspiradora pueda caer a un piso inferior. No utilice la aspiradora sobre un suelo negro. - Es posible que la aspiradora robot no funcione normalmente. Para limpiar alfombras con grandes borlas, dóblelas por debajo de la alfombra. - Las borlas pueden dañar la alfombra y la aspiradora, ya que pueden quedar atrapadas por la rueda motriz o el cepillo motorizado. Si el sensor de desnivel está sucio, la aspiradora robot puede caer por escaleras, barandillas, etc. Podría causar lesiones personales o dañarse el producto. Para prevenir este riesgo, instale la VIRTUAL GUARD (configuración del modo Valla) delante de las zonas peligrosas. Y limpie la ventana del sensor y la cámara para que no acepte órdenes erróneas. información de seguridad _07 DJ68-00632A.indb 07 2012.1.19 10:35:0 AM PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN Retire previamente los objetos pequeños o frágiles de la zona que vaya a limpiar. - Antes de limpiar retire cualquier objeto. - Retire objetos frágiles como cerámica, cristal, jarrones, etc. - La aspiradora robot no reconoce monedas, anillos ni otros objetos valiosos como joyas. Antes de aspirar retire los objetos diseminados por el suelo. - La aspiradora robot está diseñada para detectar obstáculos a 5 cm de distancia. - Las toallas de baño, las alfombrillas de cuartos de baño, de entradas y de otras habitaciones, los cables de alimentación, los manteles o los cinturones se pueden enrollar en la rueda motriz o el cepillo motorizado. Esto puede hacer que los objetos se caigan de la mesa. Haga saber a los miembros de la familia (u otros residentes) que deben tener cuidado al efectuar la limpieza o cuando utilicen el modo de limpieza programada. - Si se hace funcionar la aspiradora robot cuando hay niños, estos pueden tropezar con ella y caerse. Procure que los niños no pisen la aspiradora ni se sienten sobre ella. - Los niños se pueden caer y lesionarse o el producto se puede dañar seriamente. Si hay niños o mascotas solos, desactive el conmutador de encendido de la aspiradora robot. - La aspiradora robot puede atraer su atención. - Si la rueda motriz o el cepillo motorizado atrapa los dedos, los pies, la ropa o el pelo se pueden producir lesiones. - Si un niño o una mascota se encuentran en el camino de la aspiradora, ésta los puede identificar como un obstáculo y no efectuar la limpieza de dicha zona. - Cuando se desactiva el conmutador de encendido, se corta el suministro de alimentación y se desactivan todas las funciones. Cuando instale la estación de carga, no deje el cable de alimentación expuesto en el suelo. - Cuando la aspiradora robot se recarga automáticamente o pasa junto a la estación de carga, puede arrastrar el cable de alimentación alrededor de ella. Mantenga el cable de alimentación del cargador constantemente enchufado en la toma de corriente. - La aspiradora robot tiene una función de autorrecarga, pero, si el cable de alimentación de la estación de carga está desenchufado, no podrá cargar la batería automáticamente. 08_ información de seguridad DJ68-00632A.indb 08 2012.1.19 10:35:1 AM PRECAUCIÓN ADVERTENCIA Los objetos colocados delante del cargador impedirán que la aspiradora robot se recargue automáticamente. - Deje el área libre de objetos. No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m hacia delante.

de 0,5 edor Alred 0,5 m

de 0,5 edor Alred Alr

ADVERTENCIA No cortocircuite las clavijas de carga con objetos metálicos, como varillas, destornilladores, etc. - Se podría dañar seriamente el cargador. ADVERTENCIA Asegúrese de que no haya ningún resto de líquidos en la estación de carga. - De no hacerlo, se podría producir una descarga eléctrica. ADVERTENCIA ADVERTENCIA ADVERTENCIA

01 INFORMACIÓN DE SEGURIDAD

PRECAUCIÓN Instale el cargador en un lugar fácilmente accesible para la aspiradora robot. - Si el cargador está instalado en un rincón, se pueden provocar movimientos innecesarios y se puede perturbar el proceso de recarga automática. Asegúrese de que la aspiradora robot no aspire ni se desplace sobre líquidos como agua, aceite o suciedades de las mascotas. - Se podría dañar seriamente el producto. - Las ruedas pueden esparcir los líquidos y extender la suciedad. No utilice el cargador para otros fines. - Se podría dañar seriamente el cargador o provocar un incendio. No instale la estación de carga sobre un suelo oscuro. - Si el suelo en el que la estación de carga se encuentra es oscuro, dificultará el regreso de la aspiradora robot. información de seguridad _09 DJ68-00632A.indb 09 2012.1.19 10:35:1 AM EN USO PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN ADVERTENCIA No se puede utilizar esta aspiradora robot en alfombras gruesas. - La aspiradora robot puede presentar problemas de funcionamiento. - Se pueden dañar las alfombras. No utilice la aspiradora robot sobre una mesa o lugares elevados. - Se podría dañar en caso de caída accidental. Durante el funcionamiento la aspiradora robot puede chocar con muebles, como las patas de las sillas y de las mesas, los muebles de poco cuerpo y largos, etc. - Para conseguir un rendimiento más limpio y rápido, coloque las sillas sobre una mesa. No coloque ningún objeto encima de la aspiradora robot. - Podría causar un mal funcionamiento. Durante la limpieza quite inmediatamente los papeles grandes o bolsas de plástico que pueda haber en la aspiradora. - Si utiliza la aspiradora largo tiempo con un puerto de entrada obstruido, se puede dañar seriamente el producto. Si se oye un sonido no habitual, se notan olores o se ve humo que procede de la aspiradora robot, desconecte inmediatamente el conmutador de encendido y llame al centro de atención al cliente. 10_ información de seguridad DJ68-00632A.indb 10 2012.1.19 10:35:4 AM PRECAUCIÓN NOTA NOTA

01 INFORMACIÓN DE SEGURIDAD

NOTA No mueva la aspiradora robot sujetándola por el contenedor del polvo. - El contenedor del polvo se podría separar y causar lesiones al usuario o daños importantes al producto. La aspiradora robot no puede continuar funcionando si queda atrapada en la entrada o en el umbral de la terraza. - Para reanudar el funcionamiento, se debe apagar el conmutador de encendido y encenderlo de nuevo tras mover la aspiradora a un lugar donde puede continuar funcionando. La aspiradora robot no puede limpiar completamente los lugares a los que no puede acceder, como los rincones y los espacios entre los sofás y las paredes. - Debe limpiar estas áreas de vez en cuando. Después de la limpieza pueden quedar acumulaciones de polvo formadas durante la limpieza que la aspiradora no pueda aspirar. - En tales casos, estas acumulaciones de polvo se han de eliminar con otro útil de limpieza.

LIMPIEZA Y MANTENIMIENTO

PRECAUCIÓN PRECAUCIÓN ADVERTENCIA Para limpiar el producto, no rocíe el exterior directamente con agua ni utilice materiales volátiles como benceno, disolventes o alcohol. - Se podría dañar seriamente el producto. Nadie que no sea un técnico de servicio cualificado debe montar o desmontar la unidad. - Se podría dañar el producto. Elimine regularmente cualquier sustancia extraña que se acumule en los sensores de obstáculos o de desnivel. - La suciedad acumulada en los sensores puede hacer que éstos no funcionen correctamente. Sensor de obstáculos información de seguridad _11 DJ68-00632A.indb 11 2012.1.19 10:35:6 AM ADVERTENCIA Para eliminar las sustancias extrañas utilice siempre el cepillo de limpieza después de desactivar el conmutador de encendido. - De no hacerlo, la unidad podría activarse repentinamente y provocar lesiones personales o dañar el producto. Cepillo lateral de limpieza de bordes Cepillo motorizado ADVERTENCIA ADVERTENCIA ADVERTENCIA Si el cable de alimentación está dañado debe sustituirlo un técnico cualificado del servicio de atención al cliente. - De no hacerlo, se podría producir una descarga eléctrica. Antes de limpiar el cargador, asegúrese de desconectar el cable de alimentación por razones de seguridad. Póngase en contacto con el centro de atención al cliente de Samsung Electronics para sustituir la batería. - Si no se utilizan las baterías originales se puede dañar el producto. 12_ información de seguridad DJ68-00632A.indb 12 2012.1.19 10:35:8 AM características del producto

ÚTIL FUNCIÓN DE VIRTUAL GUARD

Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual).

• Qué es el reconocimiento de la forma del techo (Visionary mapping plusTM)? Esta función reconoce la forma del techo mediante una cámara colocada en la parte superior del aparato para identificar el área que se debe limpiar y determina el mejor modo de pasar por cada sección de la superficie y de limpiarla.

ESMERADA LIMPIEZA DE CADA RINCÓN

La aspiradora robot limpia el suelo de forma secuencial ( ) según el mapa generado por la función de reconocimiento de la forma del techo (Visionary mapping plusTM), limpia cada rincón del suelo.

DIFERENTES MODOS DE LIMPIEZA

Se proporcionan varios modos de limpieza para satisfacer cada necesidad.

1. Modo automático: limpia la habitación automáticamente.

2. Modo concentrado: limpia intensivamente una zona determinada. Se puede utilizar para

eliminar restos de pan o galletas.

3. Modo máximo: funciona hasta que la batería casi se ha agotado.

4. Modo manual: se puede limpiar el suelo manualmente desplazando la aspiradora robot con

el mando a distancia.

5. Modo Turbo: en este modo el cepillo motorizado gira a su máxima velocidad y permite una

limpieza más efectiva. (Se puede cambiar de modo con el mando a distancia).

6. Modo Sensor de polvo: si le entra polvo, la aspiradora robot limpia a su alrededor de forma

intensiva. (Se puede cambiar de modo con el mando a distancia).

7. Modo de limpieza programada: la aspiradora se pone en funcionamiento a la hora

8. Modo de limpieza semanal: la aspiradora robot limpia el suelo cierto día de la semana a la

hora especificada. características del producto _13 DJ68-00632A.indb 13 2012.1.19 10:35:9 AM

RECARGA AUTOMÁTICA

Cuando la batería está baja, la aspiradora robot se guía automáticamente hasta el cargador para efectuar la recarga automática. FUNCIÓN DE EXTRACCIÓN AUTOMÁTICA DEL POLVO DE LA ASPIRADORA ROBOT Cuando la aspiradora robot vuelve al extractor automático después de la limpieza, vaciará automáticamente el polvo recogido.

CRUCE DE UMBRALES

Alrededor de 1 cm Escalón Tipo vertical El innovador sistema de propulsión de la aspiradora robot permite cruzar los umbrales de 1 cm de altura y así limpiar todas las habitaciones. Es posible que la aspiradora robot no sea capaz de cruzar los desniveles de 1 cm de alto dependiendo de su forma. ANTICHOQUES Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, permite que la aspiradora robot lo evite y siga limpiando. (es posible que la aspiradora toque obstáculos finos). ANTICAÍDAS Los tres sensores de desnivel detectan las zonas descendentes, como escalones o umbrales de las puertas, para impedir que la aspiradora robot pueda caer por las escaleras.

DISPOSITIVO DE SEGURIDAD

Parada Cuando la aspiradora robot se levanta del suelo durante la limpieza, un sensor de detección detiene automáticamente las ruedas motrices, el cepillo motorizado, el motor de succión y el cepillo giratorio lateral. 14_ características del producto DJ68-00632A.indb 14 2012.1.19 10:35:10 AM montaje de la aspiradora COMPONENTES 02 MONTAJE ■ Cuerpo principal ■ Mando a distancia ■ Estación de carga ■ Otros Componentes (Pilas tipo AAA) Manual del usuario / 2 pilas VIRTUAL GUARD Guía rápida de uso Accesorio para moqueta Filtro de repuesto Cepillo de limpieza montaje _15 DJ68-00632A.indb 15 2012.1.19 10:35:10 AM

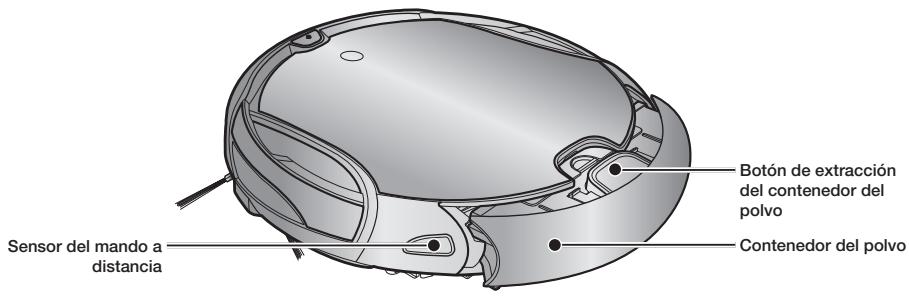

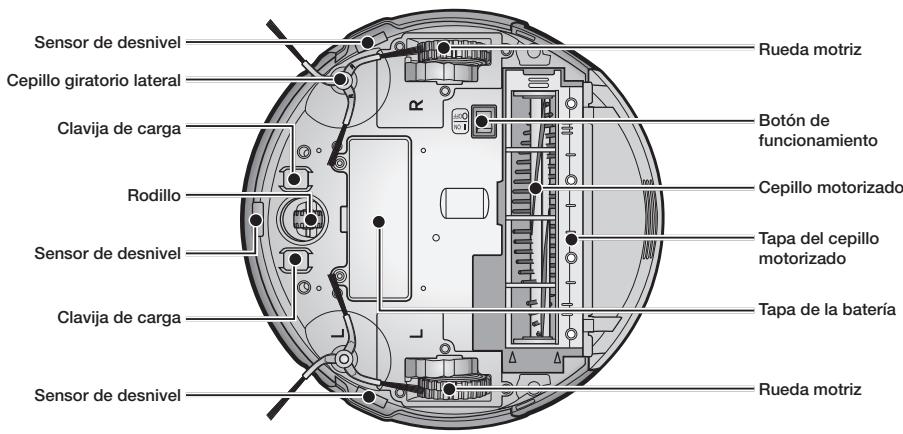

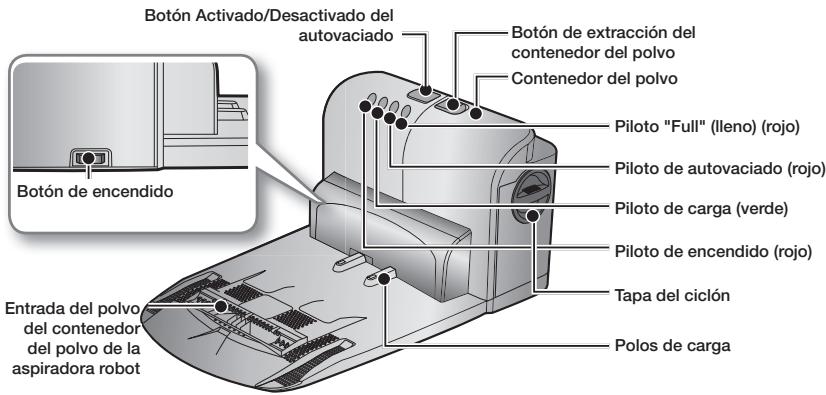

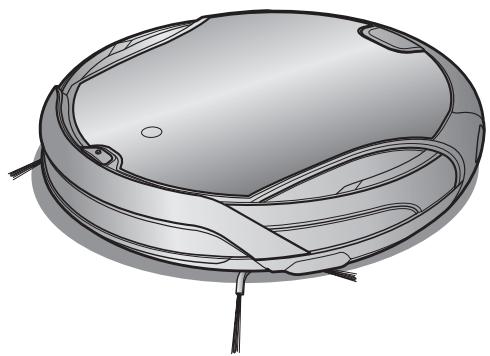

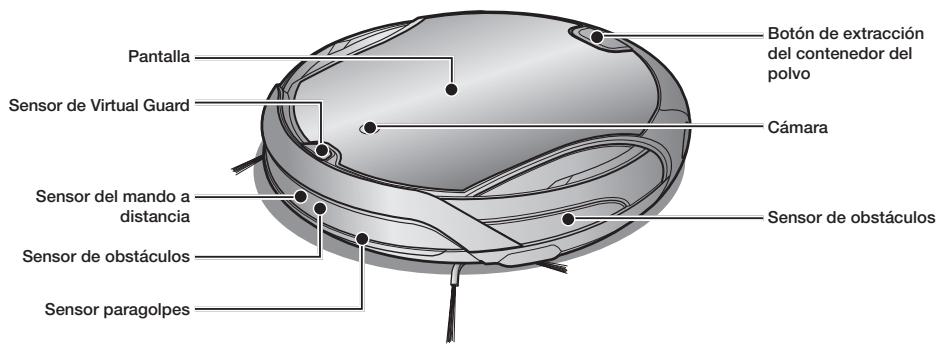

NOMBRE DE CADA COMPONENTE

■ Unidad principal Botón de extracción del contenedor del polvo Sensor del mando a distancia Sensor de obstáculos Sensor de obstáculos Sensor paragolpes Parte delantera Botón de extracción del contenedor del polvo Contenedor del polvo Sensor del mando a distancia Cepillo giratorio lateral Botón de funcionamiento Tapa del cepillo motorizado Tapa de la batería Parte trasera 16_ montaje DJ68-00632A.indb 16 2012.1.19 10:35:11 AM ■ Estación de carga Botón Activado/Desactivado del autovaciado Botón de extracción del contenedor del polvo Contenedor del polvo Piloto de autovaciado (rojo) Botón de encendido Piloto de carga (verde) Piloto de encendido (rojo) 02 MONTAJE Tapa del ciclón Entrada del polvo del contenedor del polvo de la aspiradora robot Polos de carga ■ VIRTUAL GUARD Botón de modo/alimentación Lámpara de modos Sensor de detección de cuerpo principal Sensor de detección de distancia ■ Instalación de las pilas Las pilas no se suministran con el producto. Se deben adquirir por separado. Antes de utilizar el aparato debe instalar las pilas alcalinas (tipo D).

Levante la tapa de la VIRTUAL GUARD presionando la pestaña de bloqueo.

Instale las pilas en la VIRTUAL GUARD como se muestra en la siguiente ilustración. (Si las pilas se instalan con la polaridad incorrecta, la VIRTUAL GUARD no funcionará). Tras insertar una punta de la tapa en la ranura, presione en el otro extremo hasta que oiga un clic. ❈ Especificaciones: pilas alcalinas tipo D (LR20) montaje _17 DJ68-00632A.indb 17 2012.1.19 10:35:14 AM ■ Mando a distancia Alimentación Recarga Automático Máximo Botones de dirección Concentrado (el desplazamiento hacia atrás no se admite) Inicio/Parada Manual Sensor de polvo Turbo Sonido Reloj Temporizador/ Semanal ■ Instalación de las pilas del mando a distancia Cuando se adquiere el producto las pilas del mando a distancia no están instaladas. Antes de utilizar el aparato debe instalar las pilas alcalinas (tipo AAA).

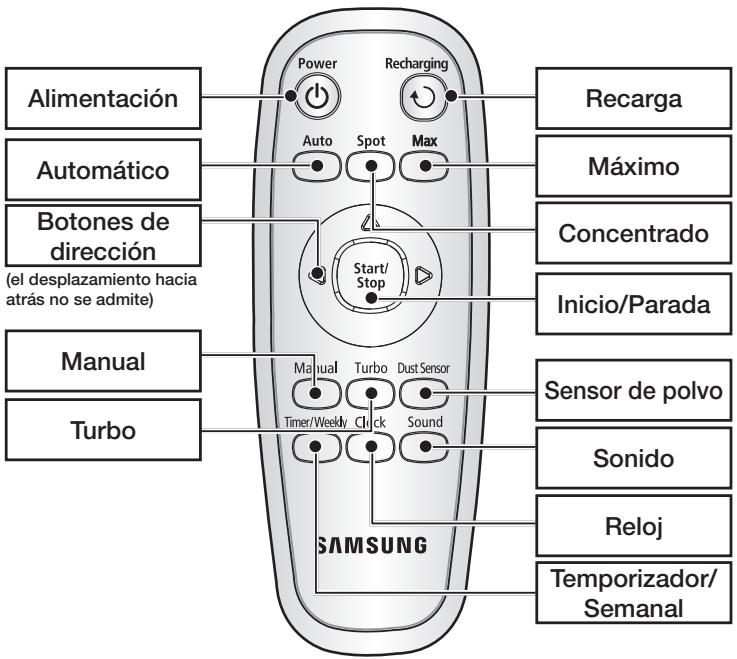

Levante la tapa del compartimiento de las pilas del mando a distancia presionando la pestaña de bloqueo.

Instale las pilas en el mando a distancia como se muestra en la siguiente ilustración. (Si las pilas se instalan con la polaridad incorrecta, el mando a distancia no funcionará). Tras insertar una punta de la tapa en la ranura, presione en el otro extremo hasta que oiga un clic. ❈ Especificaciones: pilas alcalinas tipo AAA. 18_ montaje DJ68-00632A.indb 18 2012.1.19 10:35:17 AM ■ Pantalla

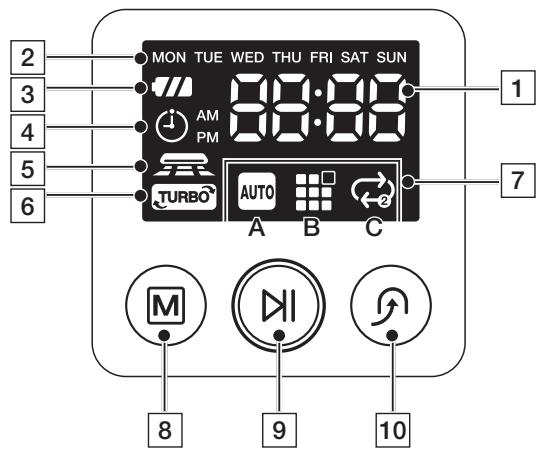

1. Pantalla de números

- Muestra el temporizador, el estado de progreso y los códigos de error mediante números, letras y gráficos.

2. Programación semanal

- Cuando establece un programa semanal para que empiece a la hora especificada de cierto día de la semana, el icono del día correspondiente se enciende.

3. Indicador del nivel de la batería

- Cargando: muestra el progreso de carga en tres pasos. - En uso: muestra el nivel de carga de la batería. El nivel de carga de la batería se va reduciendo en cada nivel desde FULL (llena) durante el funcionamiento. (Cuando la batería se ha descargado completamente, un nivel parpadea mostrando “Lo”).

4. Temporizador

- Cuando se programa la limpieza, se ilumina el icono de la limpieza programada.

5. Modo Sensor de polvo

- Este icono se enciende cuando se selecciona el modo de limpieza Sensor de polvo.

6. Modo Turbo

- Este icono se enciende cuando se selecciona el modo de limpieza Turbo.

7. Pantalla del modo de limpieza

- Cada vez que se pulsa el botón del modo de limpieza, se muestra el modo de limpieza correspondiente. (A) Modo automático: este icono se enciende cuando se selecciona el modo de limpieza automática. (B) Modo concentrado: este icono se enciende cuando se selecciona el modo de limpieza concentrada. (C) Modo máximo: este icono se enciende cuando se selecciona el modo de limpieza Máximo. BOTONES

8. Modo de limpieza

- Pulsar para seleccionar el modo de limpieza. Tras seleccionar el modo de limpieza, pulse el ) para iniciar la limpieza. botón (

9. Inicio/Parada

- Pulsar para iniciar o detener la limpieza. 10.Recarga - Cuando se pulsa este botón, se enciende el icono de recarga y la aspiradora robot regresa a la estación de carga para cargar la batería. montaje _19 DJ68-00632A.indb 19 2012.1.19 10:35:26 AM funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

Orden de instalación

1. Apagado y encendido

Para utilizar la aspiradora robot se debe activar el conmutador de encendido de la parte inferior de la unidad principal.

2. Instalación del cargador

Para cargar la aspiradora robot, primero se debe instalar el cargador. Dado que la batería está descargada cuando se adquiere el producto, se ha de cargar completamente antes de utilizarlo.

3. Carga de la batería

Antes de utilizar la aspiradora robot se debe cargar completamente la batería.

4. Configuración de la hora

Se debe configurar la hora para utilizar las opciones de limpieza programada y limpieza diaria.

5. Montaje de la VIRTUAL GUARD

Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual). Apagado y encendido Para utilizar la aspiradora robot se debe activar el conmutador de encendido. Si se apaga el conmutador de encendido, todas las configuraciones se restablecen salvo la hora actual y la programación semanal.

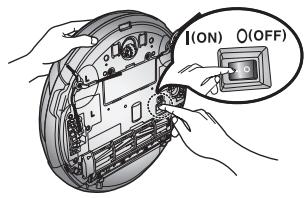

1. Levante el aparato y encienda el interruptor de encendido

procurando no pulsar ningún otro botón. - Si los iconos no se encienden, quiere decir que la batería está descargada. En tal caso, conecte la aspiradora robot a la estación de carga después de activar el conmutador de encendido. - Puede que la hora configurada sea distinta a la actual. De ser así, configure la hora de forma que coincida con la actual. PRECAUCIÓN Si se desactiva el conmutador de encendido, la aspiradora robot no se cargará aunque esté conectada a la estación de carga. 20_ funcionamiento DJ68-00632A.indb 20 2012.1.19 10:35:27 AM Instalación del cargador Piloto de encendido Piloto de carga 03 FUNCIONAMIENTO

1. Instale el cargador en una superficie plana.

2. No debe haber obstáculos a menos de 0,5 m a izquierda y

derecha ni a 1 m hacia delante. 0,5 m dor de Alrede

de 0,5 edor Alred Alr

3. Instale el cargador en un lugar donde la aspiradora robot pueda

4. Disponga el cable de alimentación ordenadamente en

5. Si el suelo es de madera, instale el cargador en la misma

dirección que las vetas de la madera. NOTA Mantenga el cable de alimentación del cargador constantemente enchufado en la toma de corriente. - Si el cargador no recibe alimentación, la aspiradora robot no podrá encontrar el cargador por lo que no se podrá cargar automáticamente. - Si la aspiradora robot está separada del cargador, la batería se descargará automáticamente. funcionamiento _21 DJ68-00632A.indb 21 2012.1.19 10:35:28 AM Información sobre cómo usar la función de extracción automática del polvo

1. Active el botón de encendido.

2. Pulse el botón de extracción automática.

❈ Si el botón de extracción automática está apagado, la aspiradora no realizará esta función. ❈ Si el contenedor del polvo está lleno, la aspiradora robot vuelve al extractor automático y este empieza a vaciarse. Botón Activado/ Desactivado del autovaciado Piloto de autovaciado (rojo)

3. Cuando la aspiradora robot está conectada al extractor automático,

empieza a a vaciar el polvo. ❈ Si la aspiradora robot empieza la ronda de limpieza en la estación de carga y el contenedor del polvo está lleno, lo vaciará primero.

4. Cuando el contenedor del extractor automático esté lleno,

se encenderá el piloto “Full” (lleno). Vacíe el contenedor del extractor automático. Limpie la entrada de aspiración de la parte inferior. Limpie el filtro. ❈ El robot de limpieza no puede deshacerse del polvo excesivo. Vacíe el depósito del robot de limpieza de forma habitual. Piloto «Full» (lleno) Montaje del accesorio para moqueta Acople el accesorio para moqueta de forma que la aspiradora robot se deslice suavemente por este tipo de superficie.

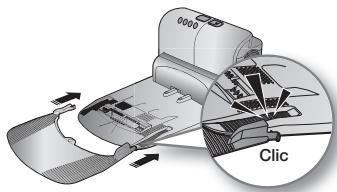

1. Asegúrese de que la pestaña del centro del accesorio

entra debajo del extractor automático y, a continuación, presione en la dirección de las flechas hasta que se oiga un clic. Clic

2. Para el resto de superficies distintas a una moqueta,

presione las abrazaderas de cada lado y extraiga el accesorio (en la dirección de las flechas). 22_ funcionamiento DJ68-00632A.indb 22 2012.1.19 10:35:29 AM Carga Cuando se adquiere el producto, la batería está totalmente descargada, por lo que la aspiradora se debe cargar manualmente. Piloto de encendido Piloto de carga

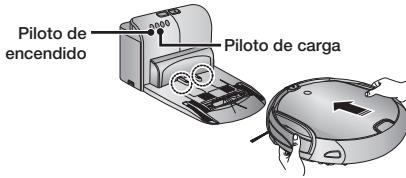

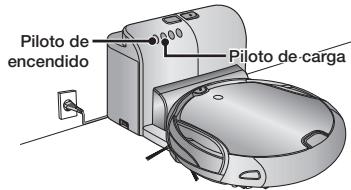

1. Tras alinear las clavijas de carga de la unidad

principal con la clavija de carga de la estación de carga, pulse la unidad principal hasta que oiga un sonido de recargando alimentación en el cargador. - La lámpara de carga se ilumina en color verde. Piloto de encendido 03 FUNCIONAMIENTO Active el conmutador de encendido de la parte inferior del producto. Piloto de carga

2. Compruebe el estado de la carga de la aspiradora robot.

- Cuando se inicia la carga, el indicador de nivel de la batería y ” se muestran secuencialmente en la pantalla.

Cuando se completa la carga, el indicador de nivel de la batería y “FULL” se muestran secuencialmente en la pantalla. Cargando Parpadeo Parpadeo ■ Cuando el indicador del nivel de la batería parpadea durante la limpieza, la aspiradora robot se detiene y automáticamente se carga ella misma en el cargador. ■ Si la aspiradora robot empieza la ronda de limpieza en otro lugar que no sea la estación de carga y no consigue encontrarla mientras limpia, se detendrá cerca del lugar en el que empezó a limpiar. ■ Cuando el nivel de la batería parpadea y se muestra “Lo” durante la limpieza, la aspiradora robot no se puede controlar mediante el mando a distancia ni los botones de la unidad principal. En tal caso, lleve directamente la aspiradora robot hasta el cargador para que se cargue la batería. (Esto es cuando la batería se ha descargado completamente). Carga completada <Pantalla de carga> Carga Cargando Se completa requiere carga funcionamiento _23 DJ68-00632A.indb 23 2012.1.19 10:35:36 AM NOTA

• Cuando se adquiere el producto, la carga completa de la batería tarda alrededor de 180 minutos y la aspiradora funcionará durante aproximadamente 100 minutos.
• Cuando se carga la batería mientras ésta está sobrecalentada, el tiempo de carga se incrementa.
• Medidas que hay que tomar cuando la carga no es uniforme. Si la aspiradora robot no se puede cargar automáticamente: - Desactive y active (restablezca) el conmutador de encendido de la parte inferior de la aspiradora robot. - Vuelva a conectar la alimentación del cargador (restablezca). - Compruebe si hay sustancias extrañas en el conector del cargador y limpie el conector del cargador de la unidad principal y el cargador con un paño seco. - Compruebe si hay objetos cerca del cargador que hagan de reflectores potentes.
• Si separa la aspiradora robot del cargador, se descarga de modo natural. - Cargue la aspiradora robot con el cargador, si es posible. (Cuando deba ausentarse de su domicilio durante largos periodos por un viaje de negocios, vacaciones, etc, desactive el conmutador de encendido de la aspiradora robot y desenchufe el cargador antes de guardarlos). Acerca de la batería ■ La aspiradora robot funciona con una batería de iones de litio (Li-ion) respetuosa con el medio ambiente y una función de prevención de sobrecarga garantiza una amplia duración de la vida útil. ■ La batería tiene un periodo de garantía de 6 meses desde la fecha de compra. ■ Cuando adquiera una batería, solicite al centro de atención ) de pieza original y el número al cliente el símbolo ( del modelo.

Esta batería es sólo para aspiradoras robot de Samsung. Está estrictamente prohibido utilizarlas en otros aparatos o con otros propósitos. No trate de desmontar, reparar ni modificar la batería. Cárguela en un lugar con buena ventilación. No exponga la batería al fuego ni la caliente. No conecte ningún objeto metálico entre los polos (+) o (-) de la batería. Consérvela en el interior (0°C~40°C). Antes de deshacerse de este producto, deseche las pilas y la batería de un modo respetuoso con el medio ambiente. No deseche las pilas ni la batería junto con la basura doméstica. Para deshacerse de las pilas agotadas o de la batería, siga las normas locales. ❈ Si la batería no funciona, no la desmonte. Póngase en contacto con el centro de atención al cliente más cercano. ❈ Un tiempo de carga prolongado y una duración más corta indican que la batería está cerca del fin de su vida útil. Póngase en contacto con un centro de atención al cliente autorizado para reemplazar la batería El usuario no puede cambiar la batería recargable incorporada en este producto. Para obtener información sobre cómo cambiarla, debe ponerse en contacto con el proveedor. 24_ funcionamiento DJ68-00632A.indb 24 2012.1.19 10:35:36 AM Configuración de la hora El reloj muestra la hora actual. Puede ajustar la hora actual siguiendo estos pasos. ■ Sólo se puede ajustar la hora actual con el mando a distancia. Secuencia de configuración Parpadea

1. Pulse el botón del reloj.

- Aparecerá la hora actual. Parpadea

2. Pulse el botón del reloj.

- Parpadeará el día de la semana. Pulse el botón Y o Z para establecer el día de la semana. Disminuir Aumentar Disminuir Aumentar

3. Pulse el botón del reloj.

Pulse el botón Y o Z para establecer la hora. Disminuir Aumentar

4. Pulse el botón del reloj.

Pulse el botón Y o Z para establecer los minutos. 03 FUNCIONAMIENTO Mando a distancia Parpadea Parpadea Parpadea Anulación de la configuración Mando a distancia

5. Pulse el botón del reloj.

- El valor que ha establecido parpadeará y finaliza la configuración.

Pulse el botón Start/Stop para cancelar el ajuste y salir del modo de configuración de hora.

Si no hay acción alguna durante 1 minuto en el modo de configuración de la hora, la aspiradora saldrá del mismo automáticamente. funcionamiento _25 DJ68-00632A.indb 25 2012.1.19 10:35:37 AM Montaje de la VIRTUAL GUARD Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual). Lámpara de modos Sensor de detección de distancia Botón de modo/ alimentación Sensor de detección de cuerpo principal Funcionamiento de los botones

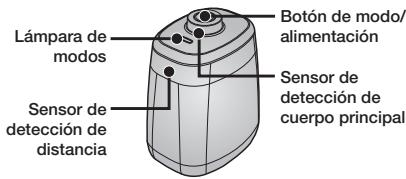

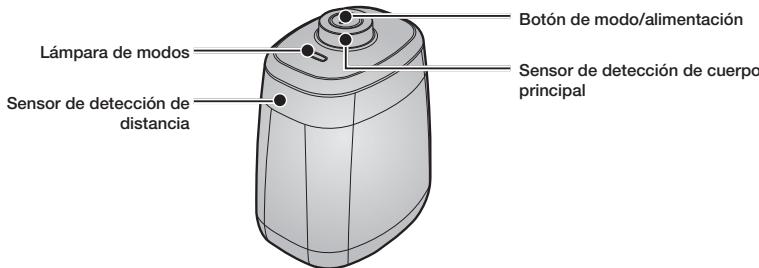

1. Funcionamiento de la lámpara de modos

- Modo Valla (pared virtual): la lámpara roja parpadea. - Des.: la lámpara se apaga.

2. Configuración del modo

- Cada vez que se pulsa el botón de modo/alimentación, se selecciona modo Valla (pared virtual) ➝ apagar alimentación en este orden. ❈ La distancia mínima de la pared virtual es de 2,5 m y puede variar dependiendo de los alrededores y el estado de movimiento del robot. Creación de una valla (pared virtual) La VIRTUAL GUARD crea una barrera invisible que la aspiradora robot no puede cruzar. Por ejemplo, delante de macetas, muebles, la puerta principal, etc. Sensor de distancia

1. Seleccione el modo Valla (pared virtual) mediante el

botón de modo/alimentación. - La lámpara de modo parpadea en color rojo. Se crea una valla (pared virtual).

2. Instale la VIRTUAL GUARD delante del área cuyo

acceso se desee bloquear. - Instale la VIRTUAL GUARD de manera que el sensor de detección de distancia pueda formar una barrera invisible que la aspiradora robot no pueda cruzar. 26_ funcionamiento DJ68-00632A.indb 26 2012.1.19 10:35:38 AM Acerca del sensor de irDA. PRECAUCIÓN 03 FUNCIONAMIENTO

• Es posible que la transmisión de la señal infrarroja [Prioridad de la señal infrarroja] experimente dificultades en lugares expuestos a una iluminación halógena o en exteriores.
• La aspiradora robot utiliza tres dispositivos

infrarrojos y es posible que un dispositivo no funcione delante de otro dispositivo que tenga una Mando a Virtual Cargador prioridad más alta. distancia guard

• Cuando se controla la aspiradora robot con el mando a distancia, ésta puede cruzar la valla virtual de la VIRTUAL GUARD o chocar contra un obstáculo, ya que la señal del mando a distancia tiene prioridad sobre la señal de la VIRTUAL GUARD.
• Cuando se utiliza la aspiradora robot en un local pequeño o en distancias cortas, puede que no funcione correctamente debido a interferencias en las señales infrarrojas.
• Instale la VIRTUAL GUARD apartada del cargador; ya que la carga automática se puede interrumpir si la VIRTUAL GUARD está cerca del cargador.
• Si se utiliza al mismo tiempo varias aspiradoras robot, puede que no trabajen correctamente por interferencias en las señales infrarrojas. funcionamiento _27 DJ68-00632A.indb 27 2012.1.19 10:35:39 AM

USO DE LA ASPIRADORA ROBOT

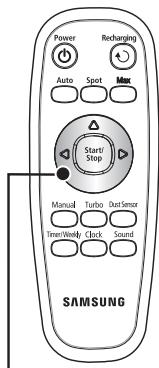

Inicio/Parada de la limpieza Todas las funciones de la aspiradora robot se pueden ejecutar o detener. ■ Cada función de la aspiradora robot sólo se puede ejecutar si está activado el conmutador de encendido. ■ Cuando la aspiradora robot esté funcionando, pulse el botón ) para cancelar el funcionamiento y seleccionar una función. Apagado y encendido Encendido

Unidad principal Pulse el botón (

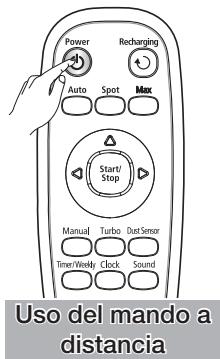

Apagado - Mando a distancia: Pulse el botón [Power].

Unidad principal: mantenga pulsado el botón ( ) durante 3 segundos. ❈ Si no se pulsa ningún botón durante 1 minuto después de encender la aspiradora, la alimentación se apaga automáticamente a fin de impedir que la batería se descargue. Para volver a encenderla, mantenga pulsado un momento el botón (Start/Stop) (Inicio/Parada) del cuerpo principal. Uso del mando a distancia Inicio o parada de la limpieza Inicio - Mando a distancia: Pulse los botones Automático, Concentrado, Máximo, Manual. - Unidad principal: seleccione los modos de limpieza Automático/ Concentrado/Máximo mediante el botón ( ) y, a continuación, pulse el botón (

Una vez iniciada la limpieza, la aspiradora robot comienza a moverse. ) sin seleccionar ningún modo de limpieza ❈ Si se pulsa el botón ( se inicia el modo de limpieza automática. Uso de los botones de Parada la unidad principal - Para detener la limpieza, pulse el botón ( ) del mando a distancia o de la unidad principal. - Cuando se detiene la limpieza, la aspiradora robot deja de moverse. 28_ funcionamiento DJ68-00632A.indb 28 2012.1.19 10:35:39 AM Recarga 03 FUNCIONAMIENTO Mediante el botón de recarga puede hacer que la aspiradora robot vaya hasta el cargador para cargar la batería. ■ Cuando la aspiradora robot esté funcionando, pulse el botón ) para cancelar el funcionamiento y pulse el botón de recarga.

1. Pulse el botón de recarga.

- (“Se activa el icono ( ) de la unidad principal y la aspiradora robot regresa hasta la estación de carga.

2. Para detener la aspiradora robot mientras se dirige al cargador, pulse

3. Para probar la función de carga automática, pulse el botón de recarga

cuando la aspiradora robot esté a menos de 1,5 m de distancia del cargador. Uso del mando a distancia Solución de problemas cuando la aspiradora robot no se dirige hacia el cargador. - Compruebe la instalación del cargador - Puede que el cargador se encuentre en una ubicación desde donde no puede guiar la aspiradora robot hacia el cargador. - Puede que el cargador esté a más de 5 m de distancia de la aspiradora robot. : Quizás sea necesario un periodo de tiempo mayor para que la aspiradora robot llegue al cargador. ■ Cargue la aspiradora robot manualmente en los siguientes casos. Uso de los botones de - Si el cargador está situado en un rincón. la unidad principal - Si la batería está totalmente descargada. - Si la aspiradora robot se ha quedado atrapada por un obstáculo, por ejemplo, un mueble. 1,5 - Si la aspiradora robot no puede cruzar el umbral de una puerta

para llegar al lugar donde se encuentra el cargador. ela nte funcionamiento _29 DJ68-00632A.indb 29 2012.1.19 10:35:40 AM Limpieza automática La aspiradora robot se mueve por sí misma y limpia automáticamente la casa hasta completar la limpieza. ■ Si se pulsa el botón Start/Stop en la unidad principal o en el mando a distancia sin seleccionar un modo de limpieza, empezará una ronda automática. ■ Si se empieza la limpieza mientras la aspiradora robot está conectada a la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos. ■ Si la aspiradora robot empieza la ronda de limpieza en otro lugar que no sea la estación de carga y no consigue encontrarla mientras limpia, se detendrá cerca del lugar en el que empezó a limpiar. ■ Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot regresa automáticamente a la estación de carga y reanuda la limpieza una vez cargada la batería. (Número de trabajos de limpieza reanudados: una vez). Botón de la unidad Botón del mando a principal distancia Secuencia de configuración

1. Establecer el modo.

2. Cancelar el modo.

Modo Normal NOTA Acerca de la función de reanudar la limpieza

• Si la aspiradora robot considera que ya se ha completado la limpieza, no se ejecuta la reanudación de la limpieza.
• Si se mueve la aspiradora robot durante la carga o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda). PRECAUCIÓN

• No mueva la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciarla desde el principio.

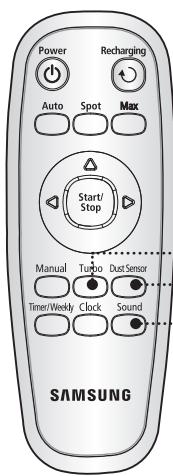

• Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.
• Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternativamente el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se puede limpiar el suelo en ese modo. Modo Turbo Modo Sensor de polvo Limpieza completada 30_ funcionamiento DJ68-00632A.indb 30 2012.1.19 10:35:41 AM Limpieza concentrada Botón de la unidad Botón del mando a principal distancia Alrededor de 1,5 m Alrededor de 1,5 m 03 FUNCIONAMIENTO Se puede limpiar fácilmente una zona específica con gran cantidad de migas de pan, polvo, etc. ■ Coloque la aspiradora robot en la zona que desee limpiar y ejecute la función de limpieza concentrada. Secuencia de configuración

1. Establecer el modo.

2. Cancelar el modo.

En el modo de limpieza concentrada, la aspiradora robot limpia una zona de 1,5 m de largo y 1,5 m de ancho. Una vez completada la limpieza, en la pantalla de la aspiradora se mostrará Final, Parada y En espera. NOTA PRECAUCIÓN Modo Turbo Cuando la aspiradora robot está conectada a la estación de carga, no se admite la limpieza concentrada.

• Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.
• Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternativamente el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se puede limpiar el suelo en ese modo. Modo Sensor de polvo Limpieza completada funcionamiento _31 DJ68-00632A.indb 31 2012.1.19 10:35:42 AM Limpieza máxima La aspiradora robot se mueve automáticamente y limpia mientras la batería tiene carga y el nivel de ésta parpadea sólo en un nivel. ■ Si se empieza la limpieza mientras la aspiradora robot está conectada a la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos. ■ Si la aspiradora robot empieza la ronda de limpieza en otro lugar que no sea la estación de carga y no consigue encontrarla mientras limpia, se detendrá cerca del lugar en el que empezó a limpiar. ■ Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot regresa automáticamente a la estación de carga y reanuda la limpieza una vez cargada la batería. (Número de trabajos de limpieza reanudados: una vez). Botón de la unidad Botón del mando a principal distancia Secuencia de configuración

1. Establecer el modo.

3 veces 2 veces en modo de carga.

2. Cancelar el modo.

NOTA Acerca de la función de reanudar la limpieza

• Si la aspiradora robot considera que ya se ha completado la limpieza, no se ejecuta la reanudación de la limpieza.
• Si se mueve la aspiradora robot durante la carga o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda). PRECAUCIÓN

• No mueva la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciarla desde el principio.
• Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.
• Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternativamente el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se puede limpiar el suelo en ese modo. Modo Normal Modo Turbo Modo Sensor de polvo 32_ funcionamiento DJ68-00632A.indb 32 2012.1.19 10:35:42 AM Limpieza manual Botón del mando a distancia 03 FUNCIONAMIENTO Con el mando a distancia se puede mover la aspiradora robot para limpiar directamente una zona concreta. ■ Coloque la aspiradora robot en la zona que desee limpiar y ejecute la función de limpieza manual. ■ Sólo se puede limpiar manualmente con el mando distancia. Secuencia de configuración

1. Establecer el modo.

2. Cancelar el modo.

• Cuando la aspiradora robot está conectada a la estación de carga, no se admite la limpieza manual.
• Si no hay acción alguna durante 1 minuto para cambiar al modo de espera.
• Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.
• Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternativamente el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se puede limpiar el suelo en ese modo. Botones de dirección (Adelante, izquierda, derecha) La función hacia atrás no se admite. funcionamiento _33 DJ68-00632A.indb 33 2012.1.19 10:35:43 AM Limpieza programada Gracias a este modo, se puede programar la aspiradora robot para que inicie la limpieza a una hora determinada. ■ La limpieza programada sólo se efectúa cuando la aspiradora robot está conectada a la estación de carga. Mando a distancia Parpadea Disminuir Aumentar Parpadea Disminuir Aumentar Disminuir Aumentar Parpadea Parpadea Parpadea Parpadea Parpadea Tiempo agotado

1. Pulse el botón Temporizador/

Semanal. - Aparece la configuración actual y parpadea. Pulse el botón Y o Z para establecer la hora. ❈ Modo de limpieza - Si no hay una programación anterior, el modo de limpieza se establece en Automático. Si la hubiera, el modo de limpieza mantiene el modo configurado.

2. Pulse el botón Temporizador/

Semanal. - El tiempo aumenta o se reduce en 5 minutos. Pulse el botón Y o Z para establecer los minutos.

3. Pulse el botón Temporizador/

Semanal. Pulse el botón Y o Z para establecer el modo de limpieza. - Puede elegir entre Limpieza concentrada o automática.

4. Pulse el botón Temporizador/

Semanal. - El valor que ha establecido parpadeará y finaliza la configuración. - Cuando se completa la configuración, la pantalla mostrará la hora configurada y

Parpadea Anulación de la configuración Secuencia de configuración Si se pulsa el botón Start/Stop durante la carga de la aspiradora o mientras ajusta la hora, se cancela la configuración. Recuerde que la configuración se cancela si se desconecta la aspiradora de la estación de carga. Si no hay acción alguna durante 1 minuto en el modo de configuración de la hora, la aspiradora saldrá del mismo automáticamente. 34_ funcionamiento DJ68-00632A.indb 34 2012.1.19 10:35:43 AM Programación semanal Gracias a este modo, se puede programar la aspiradora robot para que inicie la limpieza a una hora determinada del día especificado. ■ La limpieza programada sólo se efectúa cuando la aspiradora robot está conectada a la estación de carga. Secuencia de configuración Modo de espera - En modo de espera, aparecerán los días de la semana programados. Cuando no hay programación Parpadea Disminuir Aumentar Cuando hay programación Parpadea Parpadea Disminuir Aumentar Disminuir Aumentar Parpadea Parpadea

1. Mantenga pulsado el

botón Temporizador/ Semanal durante al menos 3 segundos. Pulse el botón Y o Z para establecer el día de la semana. - Si no hay una programación anterior, aparece el día actual de la semana. - Si no hay ninguna hora programada, aparece --:--. 03 FUNCIONAMIENTO Mando a distancia Lun

2. Pulse el botón Temporizador/

Semanal. Pulse el botón Y o Z para establecer la hora. ❈ Si hay alguna hora programada, ésta se mostrará en pantalla. ❈ Modo de limpieza - Si no hay una programación anterior, el modo de limpieza se establece en Automático. Si la hubiera, el modo de limpieza mantiene el modo configurado.

3. Pulse el botón Temporizador/

Semanal. - El tiempo aumenta o se reduce en 5 minutos. Pulse el botón Y o Z para establecer los minutos. funcionamiento _35 DJ68-00632A.indb 35 2012.1.19 10:35:45 AM Mando a distancia Parpadea Disminuir Parpadea

4. Pulse el botón Temporizador/

Semanal. Pulse el botón Y o Z para establecer el modo de limpieza. - Puede elegir entre Limpieza repetida o automática.

5. Pulse el botón Temporizador/

Semanal. - El valor que ha establecido parpadeará y finaliza la configuración. ❈ Al finalizar la configuración, el día de la semana que ha establecido parpadeará. Entonces puede pasar al paso ( 2 ) y añadir otro día de la semana. Parpadea Parpadea

Si se pulsa el botón Start/Stop durante la programación semanal, se cancela la configuración del día actualmente establecido. Si vuelve a pulsar el botón, la aspiradora abandona el modo de programación.

Si no hay acción alguna durante 1 minuto en el modo de configuración de la hora, la aspiradora saldrá del mismo automáticamente. Anulación de la configuración Tiempo agotado Aumentar Secuencia de configuración 36_ funcionamiento DJ68-00632A.indb 36 2012.1.19 10:35:46 AM FUNCIONES ADICIONALES Uso de la funciones adicionales Modo Turbo Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Turbo activado (modo Turbo): el cepillo motorizado gira a su máxima velocidad. Turbo desactivado (modo Normal): el cepillo motorizado gira a su velocidad normal. 03 FUNCIONAMIENTO Las funciones adicionales permiten utilizar la aspiradora robot de una manera más fácil y cómoda. ■ Sólo se pueden ajustar las funciones adicionales con el mando a distancia. Modo Sensor de polvo Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternativamente el icono correspondiente. Modo Sensor de polvo activado: en el modo de limpieza automática, si la aspiradora robot detecta que ha entrado polvo en cierta zona, la aspiradora gira y cambia de dirección para limpiarla y, acaba esta tarea, reanuda su recorrido anterior. En los modos de limpieza concentrada, máxima y manual, si la aspiradora robot detecta que ha entrado polvo en cierta zona, el impulso sigue funcionando durante varios segundos. Modo Sensor de polvo desactivado: la aspiradora robot no detecta la entrada de polvo y sigue con el modo de limpieza seleccionado. Selección de un efecto de sonido Pulse el botón de sonido para elegir un efecto de sonido. ■ Cada vez que pulse este botón, Efectos de sonido → Silencio se selecciona en este orden. - Efectos de sonido: reproduce efectos de sonido. - Silencio: no reproduce ningún efecto de sonido ni ninguna notificación. funcionamiento _37 DJ68-00632A.indb 37 2012.1.19 10:35:46 AM mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

Debe recordar los métodos de mantenimiento y limpieza ■ Si el conmutador de encendido está dañado, póngase en contacto con el agente de servicio para evitar accidentes. ■ No utilice dispositivos mecánicos o de otro tipo que no haya instalado el fabricante ya que podrían acelerar la deformación de la aspiradora robot. ■ Desactive siempre el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. La aspiradora robot se podría poner en marcha repentinamente y causar lesiones personales. Limpieza de la ventana del sensor y la cámara Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. ■ No rocíe agua, disolvente, benceno, etc, directamente sobre la unidad principal de la aspiradora robot. ■ Limpie ligeramente la ventana del sensor o de la cámara con un paño suave. Cámara Ventana del sensor frontal Ventana del sensor frontal y de la cámara Ventana del sensor posterior 38_ mantenimiento DJ68-00632A.indb 38 2012.1.19 10:35:46 AM Limpieza del contenedor del polvo y del filtro 04 MANTENIMIENTO En primer lugar, vacíe el contenedor del polvo antes de limpiarlo. ■ Cuando extraiga el contenedor del polvo, tenga cuidado de no derramar el polvo del contenedor. ■ Vacíe el contenedor del polvo en los casos siguientes.

1. Cuando se haya acumulado polvo dentro del contenedor.

2. Cuando se reduzca la potencia de aspiración repentinamente.

3. Cuando se incremente el ruido repentinamente.

1. Pulse el botón (PUSH) de extracción del contenedor del polvo y

tire de éste para extraerlo.

2. Extraiga el contenedor del polvo tirando en la dirección de la flecha

como se muestra en la ilustración.

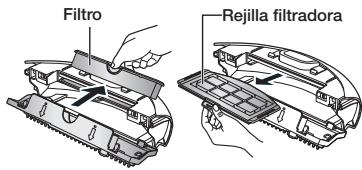

3. Extraiga el filtro y la rejilla filtradora del contenedor del

polvo. NOTA Filtro Rejilla filtradora

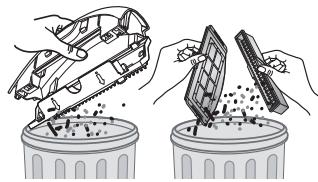

4. Sacuda el polvo del filtro, de la rejilla filtradora y del

contenedor del polvo. ❈ Puede lavarlo con agua. Después de lavarlo con agua:

1. Contenedor del polvo: Seque bien toda el agua.

2. Filtro, rejilla filtradora: Séquelos bien y vuelva a montarlos.

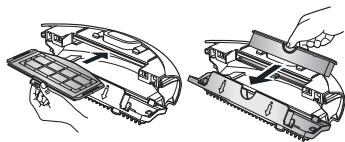

5. Vuelva a montar el filtro y la rejilla filtradora en el

contenedor del polvo. - Monte la rejilla filtradora con la rejilla hacia abajo. No se puede instalar en una dirección incorrecta. PRECAUCIÓN Si se monta el contenedor del polvo sin el filtro, se produce el código de error C08. Asegúrese de que monta el filtro.

6. Cierre la tapa del contenedor del filtro e instálelo en la unidad

principal. mantenimiento _39 DJ68-00632A.indb 39 2012.1.19 10:35:47 AM VACIADO DEL CONTENEDOR DEL EXTRACTOR AUTOMÁTICO.

1. Extraiga el contenedor del polvo en la dirección de la flecha.

2. Deslice la pestaña de bloqueo para abrir la tapa del contenedor

del polvo. ❈ Abra la tapa después de colocar el contenedor del polvo sobre una papelera. Deslice la pestaña de bloqueo para abrir la tapa del contenedor del polvo.

3. Sacuda el polvo del contenedor.

4. Cierre la tapa del contenedor del polvo hasta que oiga un clic y

vuelva a montar el contenedor del polvo en la unidad principal. Clic LIMPIEZA DEL CICLÓN DEL CONTENEDOR DEL EXTRACTOR AUTOMÁTICO.

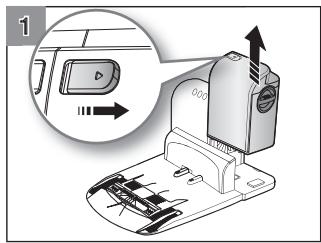

Extraiga el contenedor del polvo y gire la tapa del ciclón en la dirección de la flecha.

Elimine cualquier sustancia extraña del interior del ciclón.

Después de limpiarlo, gire y cierre la tapa del ciclón en la dirección de la flecha. 40_ mantenimiento DJ68-00632A.indb 40 2012.1.19 10:35:48 AM Tire del asa del filtro en la dirección de la flecha.

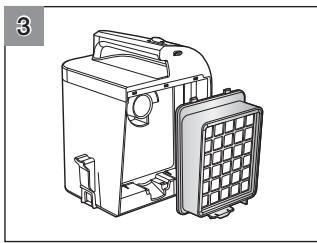

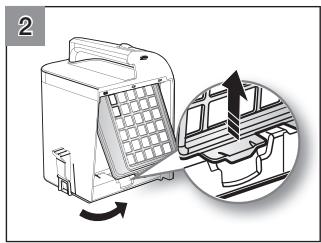

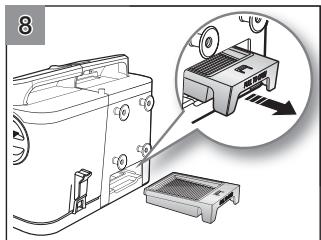

Después de extraer el contenedor del polvo, sacuda el polvo del filtro. Limpie el filtro con agua.

Monte primero la parte superior del filtro y después la inferior. Tire del filtro hacia delante y extráigalo del contenedor del polvo.

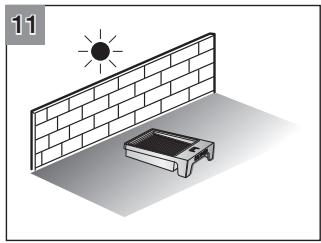

Seque el filtro a la sombra.

Limpie el filtro con agua. Extraiga el filtro del contenedor del polvo. 04 MANTENIMIENTO Extraiga el contenedor del polvo en la dirección de la flecha. Seque el filtro a la sombra. Limpie el filtro con un cepillo.

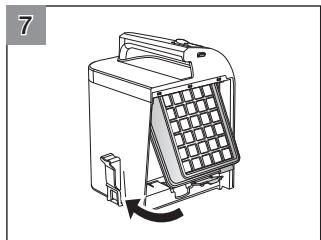

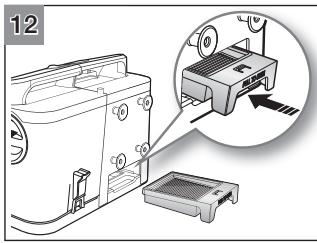

Vuelva a montar el filtro. mantenimiento _41 DJ68-00632A.indb 41 2012.1.19 10:35:53 AM LIMPIEZA DE LA PARTE INFERIOR DEL EXTRACTOR AUTOMÁTICO.

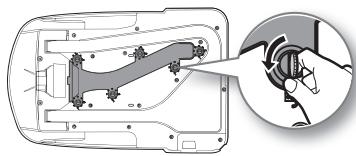

1. Dele la vuelta al extractor automático de forma que la

parte inferior quede hacia arriba. Afloje los 6 tornillos de fijación con una moneda tal como se muestra en la ilustración.

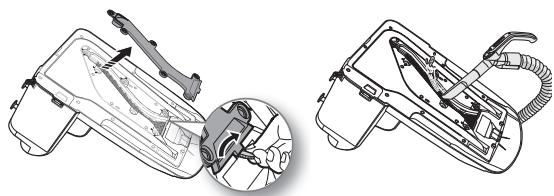

2. Retire la tapa de la parte inferior

del extractor automático con una moneda y limpie la tapa.

3. Limpie la tapa inferior con agua.

4. Seque la tapa inferior a la sombra.

5. Después de limpiarla, cierre la tapa inferior en la dirección

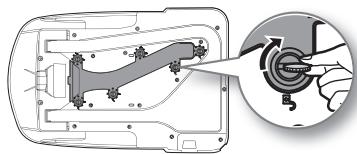

6. Apriete los 6 tornillos de fijación como se muestra en la

ilustración anterior en la dirección de la flecha. 42_ mantenimiento DJ68-00632A.indb 42 2012.1.19 10:35:58 AM

7. Limpie la parte inferior del auto-vaciador de forma habitual.

LIMPIEZA DE LA ASPIRADORA ROBOT

Limpieza del cepillo motorizado Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

• Ya que el polvo del contenedor se puede desparramar, antes de limpiar el cepillo motorizado debe extraer el contenedor del PRECAUCIÓN polvo.

1. Después de comprobar si hay sustancias extrañas, pulse el

gancho que sujeta el cepillo motorizado para retirarlo.

2. Levante el cepillo motorizado de la unidad principal.

3. Quite cualquier sustancia extraña, como cabellos largos o hilos

enrollados en el cepillo motorizado utilizando un cepillo de limpieza o una aspiradora. mantenimiento _43 DJ68-00632A.indb 43 2012.1.19 10:36:2 AM

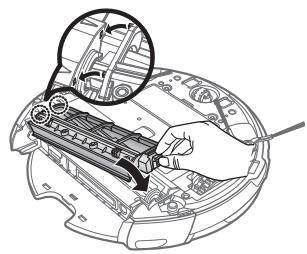

4. Una vez completada la limpieza, fije en primer lugar el lado

del cepillo de potencia donde se encuentra el conmutador de encendido y, a continuación, el otro lado de la misma manera.

5. Inserte el lateral en las dos muescas y deslícelo presionando

suavemente hasta que oiga un clic. PRECAUCIÓN

• Para impedir que la aspiradora robot se atasque, no aspire mondadientes ni bastoncillos de algodón.
• Cuando resulta difícil eliminar sustancias extrañas, póngase en contacto con un centro de atención al cliente.
• Dado que la aspiradora aspira el polvo del suelo, se pueden enrollar en el cepillo algunos hilos o cabellos largos. Compruebe y limpie el cepillo motorizado con regularidad. 44_ mantenimiento DJ68-00632A.indb 44 2012.1.19 10:36:3 AM Limpieza del cepillo giratorio lateral para la limpieza de bordes Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. 04 MANTENIMIENTO

1. Compruebe si el cepillo giratorio lateral para la limpieza de

bordes está doblado o si hay sustancias extrañas en el cepillo.

2. Póngase unos guantes de goma, envuelva el cepillo giratorio

lateral en un trapo con agua caliente durante 10 segundos y límpielo sobre el trapo.

3. Gire el cepillo giratorio lateral y repita el proceso del paso 2.

4. Si hay cabellos o hilos atrapados entre la unidad principal y el

cepillo giratorio lateral, extraiga el tornillo del cepillo giratorio lateral con un destornillador (+) y saque el cepillo. Para volver a montar el cepillo, haga coincidir las marcas “L” del cepillo giratorio lateral y de la unidad principal y vuelva a montarlo. (La letra “R” está grabada en el lado derecho del cepillo giratorio). NOTA

Ya que el cepillo giratorio lateral recoge fácilmente cabellos y otras sustancias extrañas, debe limpiarlo con frecuencia. Una acumulación excesiva de sustancias extrañas puede dañar el cepillo giratorio lateral. mantenimiento _45 DJ68-00632A.indb 45 2012.1.19 10:36:3 AM Limpieza de la rueda motriz Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. ■ Si la aspiradora robot de repente comienza a moverse en zigzag, es posible que haya sustancias extrañas bloqueando la rueda motriz.

1. Para limpiar la rueda motriz, coloque un paño suave en el suelo y dé

la vuelta a la unidad principal con cuidado.

2. Compruebe si hay sustancias extrañas y, si es necesario, quítelas

con un palito o unas pinzas que no estén afiladas. 46_ mantenimiento DJ68-00632A.indb 46 2012.1.19 10:36:4 AM solución de problemas LISTA DE COMPROBACIÓN ANTES DE LLAMAR AL CENTRO DE

ATENCIÓN AL CLIENTE

La aspiradora robot no funciona en absoluto antes de la limpieza. Lista de comprobación

• ¿Ha montado el contenedor del polvo?

• Instale el contenedor del polvo.

• ¿Ha activado el conmutador de encendido?

• Active el conmutador de encendido.

• ¿Está activado el modo de en la pantalla? limpieza . (Para apagarlo,
• Pulse el botón mantenga pulsado el botón durante 3 segundos o más).

• ¿El indicador de nivel de la batería parpadea sólo en un nivel y se muestra "Lo" en la pantalla?

• Levante la aspiradora robot y conéctela manualmente a la estación de carga para cargarla.

• La aspiradora robot no funcionará si las pilas del mando a distancia están agotadas.

• Cambie las pilas del mando a distancia. (Tipo AAA). La aspiradora robot
• ¿El indicador de nivel de la batería se detiene durante la parpadea sólo en un nivel y se limpieza. muestra "Lo" en la pantalla? Durante la limpieza se ha reducido la potencia de succión. Medidas que tomar

05 SOLUCIÓN DE PROBLEMAS

• Levante la aspiradora robot y conéctela manualmente a la estación de carga para cargarla.

• ¿Se ha enredado la aspiradora robot con algún cable del suelo?

• Desactive el conmutador de encendido y desenrede los cables.

• ¿Se ha quedado atascada la aspiradora robot por algún desnivel del suelo? - Se ha levantado la rueda de tracción.

• Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando.

• ¿Se ha enrollado algún trapo en la rueda de tracción?

• Desactive el conmutador de encendido y quite el trapo.

• ¿Se ha detenido la aspiradora robot en el umbral?

• Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando.

• Compruebe si el contenedor del polvo está lleno.

• Detenga la aspiradora robot y vacíe el contenedor del polvo.

• Compruebe si la entrada de aspiración está obstruida por sustancias extrañas.

• Desactive el conmutador de encendido y quite las sustancias extrañas de la entrada de aspiración.

• Compruebe si el filtro está obstruido.

• Limpie el filtro a conciencia. solución de problemas _47 DJ68-00632A.indb 47 2012.1.19 10:36:4 AM Síntoma La aspiradora robot no encuentra el cargador. Lista de comprobación Medidas que tomar

• Compruebe si el enchufe del cargador está correctamente conectado en la toma de corriente.
• Si hay cualquier obstáculo a una distancia frontal de 1 m, o a 0,5 m a derecha e izquierda del cargador, deberá retirar estos obstáculos.
• Si hay sustancias extrañas en la clavija de carga, límpiela con un paño seco.
• ¿Se ha instalado la VIRTUAL GUARD cerca del cargador?

• Mueva la VIRTUAL GUARD a otro lugar para que la aspiradora robot se pueda cargar automáticamente.

• Compruebe si el extractor automático está encendido.

• Active el conmutador de encendido en la parte izquierda del extractor automático. La aspiradora robot cruza a través de la VIRTUAL GUARD.

• ¿Están agotadas las pilas de la VIRTUAL GUARD?

• Sustituya las pilas. (2 pilas alcalinas tipo D (LR20))

• ¿Está apagada la lámpara de modo?

• Compruebe si la VIRTUAL GUARD está apagada y, a continuación, establezca la VIRTUAL GUARD en el modo deseado. El tiempo de uso de las pilas de la VIRTUAL GUARD es demasiado corto.

• ¿Utiliza pilas de celda seca de manganeso?

• Cambie las pilas por otras nuevas alcalinas. (2 pilas alcalinas tipo D (LR20)) La aspiradora robot
• La aspiradora robot de repente
• La dirección de limpieza depende de repente comienza puede limpiar en diagonal en los de la ubicación inicial. Al limpiar a limpiar en diagonal. casos siguientes. las diferentes áreas mediante un mapa, al final cubre toda - La aspiradora robot se ha cargado la superficie. (Funcionamiento en una posición en ángulo en la normal) estación de carga. Instale el cargador en la misma - Cuando la aspiradora robot, dirección que las vetas de la después de limpiar cierta zona, se madera y empiece la limpieza con desplaza a otra por un atajo. la aspiradora robot conectada a la - Cuando el ángulo de contacto con estación de carga. un obstáculo no es perpendicular (90˚). - Cuando el suelo es de madera o de baldosas. 48_ solución de problemas DJ68-00632A.indb 48 2012.1.19 10:36:5 AM Síntoma Lista de comprobación El extractor automático no vacía el contenedor del polvo de forma automática.

• Active el conmutador de encendido en la parte izquierda del extractor automático.
• Inserte el enchufe en la toma.

• Compruebe si el filtro está
• Limpie el filtro. obstruido por sustancias extrañas.
• Compruebe si el contenedor del polvo está obstruido por sustancias extrañas.

• Elimine cualquier sustancia extraña del interior del contenedor del polvo.

• El fondo del extractor automático está obstruido.

• Abra la tapa de la parte inferior del extractor automático con una moneda y limpie el polvo que ha originado el atasco.

• Compruebe que la tapa del ciclón del • Cierre la tapa del ciclón del contenedor del polvo está puesta. contenedor del polvo.
• Compruebe si el piloto de autovaciado del extractor automático está encendido.

• En el extractor automático, pulse el botón Activado/Desactivado del autovaciado.

• Compruebe si el contenedor del polvo no está bien encajado en el extractor automático.

• Apague el extractor automático y vuelva a encajar correctamente el contenedor del polvo.

• Compruebe si el filtro no está bien encajado en el contenedor del extractor automático.

• Apague el extractor automático y vuelva a encajar correctamente el filtro en el contenedor del polvo.

• Compruebe si hay elementos extraños atrapados en el cepillo eléctrico.

• Elimine todos los elementos extraños, como cabellos o hilos, atrapados en el cepillo eléctrico.

05 SOLUCIÓN DE PROBLEMAS

• Compruebe si el extractor automático está encendido. choca con frecuencia con el extractor automático. Medidas que tomar

• Compruebe si el piloto "Full" (lleno) • Vacíe el contenedor del polvo. La potencia de está encendido.
• Limpie la entrada de aspiración de succión.del extractor la parte inferior. automático es débil.
• Compruebe si la entrada de aspiración • Elimine cualquier sustancia extraña está obstruida por sustancias extrañas. de la entrada de aspiración.
• Compruebe si se ha acumulado polvo en el filtro.

• Compruebe si se ha acumulado
• Abra la tapa del ciclón y elimine el polvo o cabellos largos en el ciclón. polvo o cabellos acumulados. La aspiradora robot no está cargada.

• Compruebe si los polos de carga están obstruidos por sustancias extrañas.

• Elimine cualquier sustancia extraña de los polos de carga. Active el conmutador de encendido del extractor automático.

• Compruebe si el extractor automático está encendido. solución de problemas _49 DJ68-00632A.indb 49 2012.1.19 10:36:5 AM SOLUCIÓN DE PROBLEMAS SEGÚN LOS CÓDIGOS DE ERROR

• La aspiradora robot queda
• Desactive el conmutador de encendido de la atrapada, retenida o se atascada parte inferior y desplace la aspiradora robot a durante su desplazamiento. otro lugar.
• El cepillo motorizado ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc.).

• Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas del cepillo motorizado.

• La rueda de tracción izquierda • Desactive el conmutador de encendido de la ha atrapado alguna sustancia parte inferior y retire las sustancias extrañas de extraña (cordeles, papeles, la rueda de tracción izquierda. juguetes, etc.).
• La rueda de tracción derecha • Desactive el conmutador de encendido de la ha atrapado alguna sustancia parte inferior y retire las sustancias extrañas de extraña (cordeles, papeles, la rueda de tracción derecha. juguetes, etc.).
• Compruebe el sensor del paragolpes.

• Desactive el conmutador de encendido de la parte inferior, retire cualquier obstáculo delante de la aspiradora robot o desplácela a otro lugar.

• En la ventana del sensor de
• Desactive el conmutador de encendido de la obstáculos hay alguna sustancia parte inferior y limpie la ventana del sensor extraña (polvo, manchas, etc.). frontal y posterior con un paño suave.
• En la ventana del sensor de
• Desactive el conmutador de encendido de la desnivel hay alguna sustancia parte inferior y limpie la ventana del sensor de extraña (polvo, manchas, etc.). desnivel con un paño suave.
• No se ha instalado el contenedor del polvo.

• Instale el contenedor del polvo; debe oír un clic.

• El cepillo giratorio lateral de
• Desactive el conmutador de encendido de la limpieza de bordes ha atrapado parte inferior y retire las sustancias extrañas alguna sustancia extraña del cepillo giratorio lateral de limpieza de (cordeles, papeles, juguetes, etc.). bordes. ❈ Si se pulsa el botón Inicio/Parada o se apaga el conmutador de encendido, se borra el código de error. 50_ solución de problemas DJ68-00632A.indb 50 2012.1.19 10:36:5 AM especificaciones del producto 357 mm (ancho) 80 mm (alto)

06 ESPECIFICACIONES DEL PRODUCTO

260 mm (alto) Especificaciones de limpieza Estación de carga Elemento SERIE SR8980* Diámetro 350 mm Altura 80 mm Peso 3,2 kg Voltaje AC 220-240V~, 50-60 Hz Consumo de energía del cargador 40 W Consumo de energía de la unidad principal 40 W Consumo de energía del extractor automático 600 W Especificaciones de la batería 14,4 V / 31,68Wh Tipo de carga Carga automática y manual Modo de limpieza Automática, concentrada, máxima, manual, programada, semanal Tiempo de carga Alrededor de 180 minutos Tiempo de limpieza (en un suelo duro) Alrededor de 100 minutos Método de limpieza Reconocimiento de la forma del techo Tipo de botón de la unidad principal Tipo contacto El aspirador cuenta con la aprobación de las siguientes normativas. Directiva de equipos electromagnéticos: 2004/108/EEC Directiva de seguridad de bajo voltaje: 2006/95/EC especificaciones del producto _51 DJ68-00632A.indb 51 2012.1.19 10:36:6 AM ASPIRADOR ROBOT Manual do Utilizador Sensor de declives Sensor de obstáculos Escova lateral para limpeza de cantos?? Escova eléctrica AVISO AVISO AVISO Antes de limpar o carregador, desligue o cabo eléctrico por motivos de segurança. Cerca de 1 cm Tipo degrau Tipo vertical

DISPOSITIVO DE SEGURANÇA

parar montar o aspirador robot COMPONENTES 02 MONTAGEM ■ Estrutura principal Manual do utilizador /2 baterias VIRTUAL GUARD Guia rápido Escova de limpeza montagem _15 DJ68-00632A.indb 15 2012.1.19 10:37:11 AM Sensor de obstáculos Rolo Sensor de declives Sensor de declives Instalar o carregador Indicador luminoso Indicador luminoso de carga 03 FUNCIONAMENTO Indicador luminoso de carga Indicador luminoso de carga <Visor de carga>

2. Cancele o modo.

Modo Normal NOTA Modo de Sensor de Poeira Limpeza concluída 30_ funcionamento DJ68-00632A.indb 30 2012.1.19 10:37:34 AM Limpeza pontual

2. Cancele o modo.

Modo de Sensor de Poeira Limpeza concluída funcionamento _31 DJ68-00632A.indb 31 2012.1.19 10:37:35 AM

2. Cancele o modo.

NOTA Modo de Sensor de Poeira 32_ funcionamento DJ68-00632A.indb 32 2012.1.19 10:37:36 AM Limpeza manual

2. Cancele o modo.

• Instale o compartimento do pó.

• Substitua as baterias por baterias alcalinas novas. (2 baterias alcalinas Tipo D (LR20))

• Verifique se o auto-esvaziador está • Ligue o interruptor de corrente ligado. localizado no lado esquerdo do auto-esvaziador.
• Ligue o cabo eléctrico à tomada. Modo de limpeza automático, pontual, máximo, manual, temporizador, semanal Método de limpeza
