SR8825 NAVIBOT - Aspirador robô SAMSUNG - Manual de utilização gratuito

Tipo de produto	Aspirador robô
Marca	SAMSUNG
Modelo	SR8825 NAVIBOT

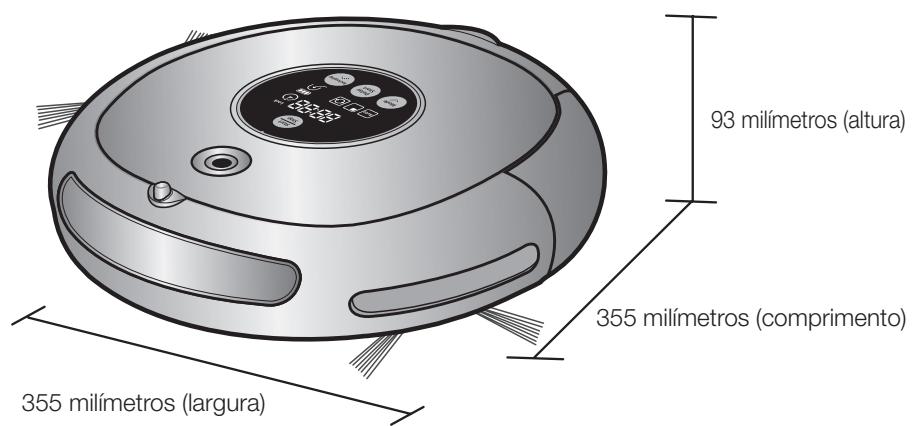

Dimensões (diâmetro x altura)	355 mm x 93 mm
Peso	4,0 kg
Alimentação	AC 220-240 V ~ 50/60 Hz (carregador), bateria NiMH 14,4 V / 2000 mAh
Consumo elétrico (carga)	50 W
Consumo elétrico (unidade principal)	40 W
Capacidade do reservatório de pó	0,6 L
Autonomia (limpeza em piso duro)	Aproximadamente 90 minutos
Tempo de carga	Aproximadamente 120 minutos
Modos de limpeza	Auto (automático), Spot (localizado), Max (intensivo), Edge (obstáculo), programado (início atrasado até 23h)
Método de navegação	Reconhecimento da forma do teto (Visionary mapping)
Travessia de soleiras	Até 1,5 cm
Escovas	Escova principal e escova rotativa lateral
Sensores	Obstáculos (7 sensores), declive, antichoque (2 sensores)
Função de segurança	Parada automática das escovas e motor em caso de levantamento
Recarga automática	Sim, retorno automático ao carregador quando a bateria está fraca
Manutenção recomendada	Limpeza regular do reservatório de pó, do filtro, da escova principal, da escova lateral e dos sensores
Peças sobressalentes / Reparabilidade	Bateria substituível por um centro autorizado; contacte o serviço ao cliente Samsung
Garantia	1 ano (peças e mão de obra) na França metropolitana

Perguntas frequentes - SR8825 NAVIBOT SAMSUNG

Como iniciar e parar o aspirador robô?

Ative o botão de alimentação localizado na parte inferior do aparelho. Pressione o botão Start/Stop para iniciar ou parar a limpeza. Para desligar completamente, mantenha Start/Stop pressionado por 3 segundos.

Quais são os diferentes modos de limpeza?

Os modos disponíveis são: Auto (limpeza automática completa), Spot (limpeza localizada de uma área de 1,5 m x 1,5 m), Max (limpeza intensiva até o esgotamento da bateria) e Edge (limpeza de obstáculos e cantos). Você também pode programar um início atrasado até 23 horas.

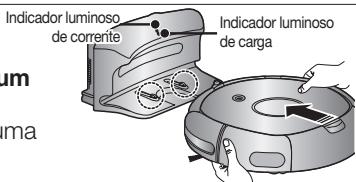

Como recarregar o aspirador robô?

Coloque o robô sobre o carregador alinhando os pinos de carregamento. Você também pode pressionar o botão Recharging para que ele retorne automaticamente ao carregador. A carga completa leva aproximadamente 120 minutos.

O que fazer se o aspirador robô não conseguir encontrar o carregador?

Verifique se o carregador está conectado e se não há obstáculos a menos de 1 m na frente e 50 cm nas laterais. Limpe os pinos de carregamento com um pano seco. Se o problema persistir, mova o robô manualmente para perto do carregador.

Como limpar o reservatório de pó e o filtro?

Pressione o botão de ejeção do reservatório e remova-o. Abra a tampa, retire o filtro e esvazie o pó. Você pode lavar o reservatório e o filtro com água. Certifique-se de que o filtro esteja bem seco e que sua superfície quadriculada esteja voltada para cima antes de recolocá-lo.

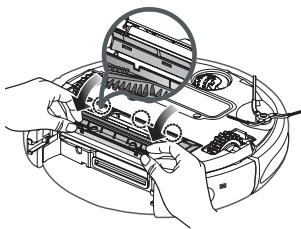

Como limpar a escova principal?

Desligue o botão de alimentação. Remova o reservatório de pó. Solte a tampa da escova e remova a escova principal. Use a escova de limpeza fornecida ou seu aspirador para remover cabelos e detritos enrolados. Recoloque a escova começando pelo lado do botão de alimentação.

O que significam os códigos de erro exibidos?

Os códigos de erro mais comuns: C00 (robô preso), C01 (escova principal bloqueada), C02/C03 (roda de tração bloqueada), C06 (sensor de obstáculos sujo), C08 (reservatório de pó não inserido). Consulte o manual para a lista completa e soluções.

A autonomia da bateria diminui com o tempo?

Sim, a bateria NiMH tem vida útil limitada. Se o tempo de funcionamento ficar significativamente mais curto, entre em contato com um centro de serviço autorizado Samsung para substituição. A bateria não é substituível pelo usuário.

Posso usar o aspirador em carpete ou tapetes?

O robô é adequado para pisos duros e tapetes de pelo curto. Evite tapetes com franjas longas (dobre-os) e tapetes grossos que possam travar o aparelho. O robô pode passar por soleiras de até 1,5 cm.

Como programar uma limpeza atrasada?

Coloque o robô no carregador. Pressione Delay Start, use os botões + ou - para ajustar a hora (de 0 a 23 horas), e pressione Delay Start novamente para confirmar. O símbolo de programação acende e a limpeza começará no horário programado.

MANUAL DE UTILIZADOR SR8825 NAVIBOT SAMSUNG

FUNCIONAMENTO DA ASPIRADORA

19

Não coloque objetos em cima da aspiradora robô.

O papel utilizado na execução deste manual é 100% reciclado.

※ Antes de utilizar este aparelho, leia as instruções com cuidado.

• Apenas para utilização em interiores.

Português

imagine as possibilidades

Para aceder a um serviço mais completo,

registe por favor o seu produto em

www.samsung.com/register

INFORMAÇÕES DE SEGURANÇA

• Antes de utilizar o aparelho, leia por favor este manual até ao fim e guarde-o para consulta futura.

• Como estas instruções de funcionamento abrangem vários modelos, as características do seu aspirador podem diferir ligeiramente das descritas neste manual.

SÍMBOLOS DE ATENÇÃO/AVISO USADOS

AVISO	Indica que existe o perigo de ferimentos graves ou morte.
ATENÇÃO	Indica que existe o risco de ferimentos ou danos materiais.

OUTROS SÍMBOLOS UTILIZADOS

NOTA	Explica os termos paraaabdar osutilizadoresacompreender comoutilizarcorrectamente o produits.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Ao utilizar um dispositivo elétrico, devem ser tomadas precauções básicas, incluindo as seguintes:

LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O ASPIRADOR ROBÔ.

Desligue o aparelho da tomada de corrente se não estiver a utilizá-lo e antes de efetuar uma manutenção.

AVISO: para reduzir o risco de incêndio, choque elétrico ou ferimentos:

GERAL

Utilize o aparelho apenas como descrito neste manual. - Não utilize o aspirador robô nem o carregador se estiverem danificados. - Se o aspirador não funcionar corretamente, se o tiver deixado cair, danificado, deixado no exterior ou tiver caído à água, leve-o a um centro de assistência ao cliente. - Não mexa no carregador nem no aspirador robô com as mãos molhadas. - Utilize apenas em superfícies secas e no interior. - Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou falta de experiência e conhecimento, exceto se forem supervisionadas ou se lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança. - As crianças devem ser vigiadas para impedir que brinquem com o aparelho.

• Não modifique a ficha polarizada para caber numa tomada ou num cabo de extensão não polarizado.
• Não o utilize ao ar livre ou em superfícies molhadas.
• Desligue o carregador da tomada de corrente se não estiver a utilizá-lo ou antes de efetuar uma manutenção.
• Não recarregue o aspirador com um carregador diferente do fornecido pelo fabricante.
• Não o utilize com um cabo ou ficha danificado.
• Não puxe o aspirador pelo cabo, não utilize este como pega, não o trilhe numa porta nem o puxe em locais com extremidades ou cantos afiados. Mantenha o cabo longe de superfícies aquecidas.
• Não utilize cabos de extensão ou tomadas com capacidade de corrente inadequada.
• Não desligue o aspirador puxando pelo cabo. Para o desligar, agarre na ficha, não no cabo.
• Não corte nem queime as baterias, pois estas explodem a altas temperaturas.
• Não tente fazer o carregador. As reparações devem ser efectuadas num centro de assistência ao cliente qualificado.
• Não exponha o carregador a altas temperaturas, nem à humidade.

Aspirador robot

• Não aspire objectos duros ou afiados, como vidro, parafusos, moedas, etc.
• Não utilize o aparelho sem o filtro instalado. Ao efectuar a manutenção, não ponha os dedos ou outros objectos dentro do compartimento da ventoinha, pois o aspirador pode ligar-se acidentalmente.
• Não introduza nenhum objecto nas aberturas de ventilação. Não utilize com as aberturas de ventilação tapadas; mantenha as aberturas sem pó, fiapos, cabelos e o que possa dificultar a passagem do ar.
• Não aspire materiais tóxicos (lixívia, amônia, líquido de limpeza de canos, etc.).
• Não aspire objectos a arder ou que provoquem fumo, como cigarros, fósforos ou cinzas quentes.
• Não aspire líquidos inflamáveis ou combustíveis, como gasolina, nem utilize o aspirador em áreas onde possam estar presentes.
• Não utilize o aspirador robot num espaço fechado onde haja vapores libertados por tinta de óleo, diluente, produtos anti-traças, pó inflamável ou outros vapores explosivos ou tóxicos.
• Podem ocorrer fugas do electrólito da bateria se utilizar demasiado o aspirador ou com temperaturas demasiado altas ou baixas. Se o líquido entrar em contacto com a pele, lave rapidamente com água. Se o líquido lhe entrar para os olhos, lave-os imediatamente com água limpa durante, pelo menos, 10 minutos. Consulte um médico.

INFORMAÇÕES DE SEGURANÇA

02

CARACTERÍSTICAS DO PRODUTO

13

MONTAR O ASPIRADOR

15

UTILIZAR O ASPIRADOR

19

FILTRO E FERRAMENTAS DE MANUTENÇÃO

30

RESOLUÇÃO DE PROBLEMAS

36

ESPECIFICAÇÕES DO PRODUTO

38

06 Corrente elétrica 07 Antes de utilizar 10 Durante a utilização 11 Limpeza e manutenção 13 Características do produto

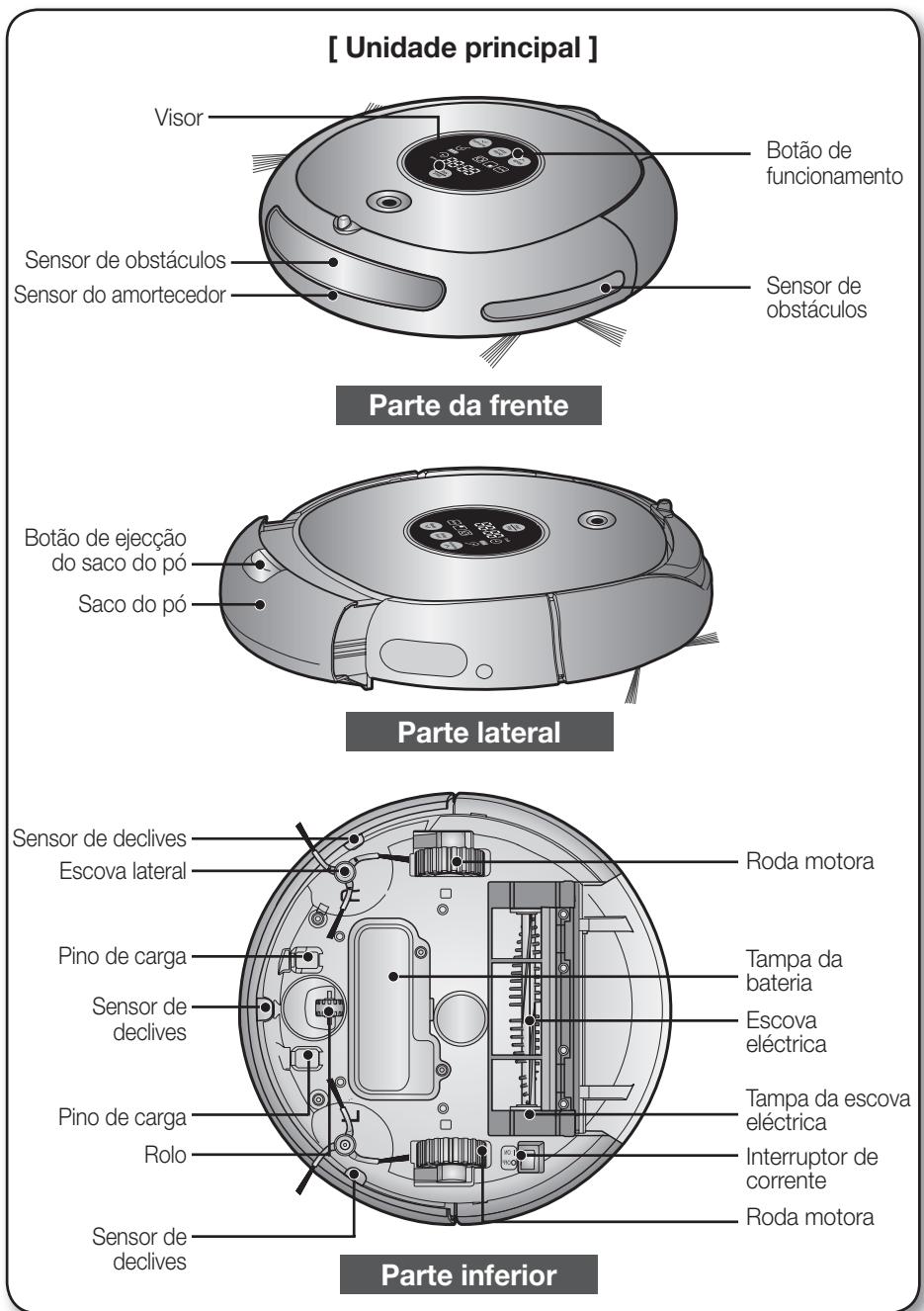

15 Componentes 16 Nome de cada peça

19 Instalar o aspirador robô 19 Ordem de instalação 19 Ligar ou desligar o interruptor de corrente 20 Instalar o carregador 21 Carregar 22 Bateria 23 Iniciar/parar a limpeza 24 Recarga 25 Limpeza automática 26 Limpeza pontual 27 Limpeza máxima 28 Limpeza de cantos 29 Limpeza programada

30 Limpar o aspirador robô 30 Tenha em atenção os métodos de manutenção e limpeza 30 Limpar a janela do sensor e a câmera 31 Limpar o saco do pó e o filtro 32 Limpar a escova elétrica 34 Limpar a escova rotativa lateral para limpeza de cantos 35 Limpar a roda motora

36 Verificação antes de ligar para o serviço de assistência 37 Resolução dos problemas indicados pelos códigos de erro

38 Especificações do produto

CORRENTE ELÉTRICA

Não dobre o cabo elétrico à força nem coloque em cima dele objetos pesados que o possam partir.

• Se o fizer pode provocar um incêndio ou choque elétrico.

Limpe bem todo o pó ou água que possa existir na ficha elétrica.

• Se não o fizer pode provocar uma avaria no aparelho ou um choque elétrico.

Não desligue a ficha elétrica da tomada de corrente puxando-a pelo cabo nem toque na ficha com as mãos molhadas.

• Se o fizer pode provocar um incêndio ou choque elétrico.

Não ligue várias fichas a uma só tomada de corrente. (Não deixe o cabo esticado no chão.)

• Se o fizer pode provocar um incêndio ou choque elétrico.

Não utilize uma ficha ou cabo elétrico danificado nem uma tomada de parede que esteja solta.

• Se o fizer pode provocar um incêndio ou choque elétrico.

Informações de segurança

ANTES DE UTILIZAR

Antes de ligar o aspirador robô, verifique se o saco do pó está montado.

• Se o saco do pó não estiver colocado, o aspirador não funciona.

Nunca utilize o aspirador robô em locais com material combustível como:

• Locais com velas ou candeeiros de mesa no chão.
• Locais com fogo aceso (lareira ou braseira).
• Locais com gasolina, álcool destilado, diluente, cinzeiros com cigarros acesos, etc.

O aspirador se destina a utilização doméstica. Não o utilize nos locais indicados a seguir.

• Sótãos, caves, armazéns, edifícios industriais, compartimentos separados distantes do edifício principal, locais molhados ou húmidos, como casas de banho ou lavandarias e locais estreitos e muito altos, como mesas ou prateleiras. Podem ocorrer danos graves (funcionamento anómalo e avaria) se utilizar o aspirador nestes locais.

Abra todas as portas para limpar todos os compartimentos.

• Se uma porta estiver fechada, o aspirador robô não vai poder entrar no compartimento.
• No entanto, feche todas as portas da entrada principal, varanda e casas de banho e de todos os outros compartimentos onde o aspirador robô possa cair para um piso inferior.

No caso de tapetes com franjas compridas, dobre as franjas para debaixo do tapete.

• As franjas não dobradas podem provocar danos graves no tapete e no aspirador, porque ficam presas na roda motora ou na escova elétrica.

Informações de segurança

ANTES DE UTILIZAR

ATENÇÂO	Retire primeiro todos os objectos preocupos ou artigos frágeis das和地区 a aspirar. - Verifique se retireou todos os objectos antes da limpeza. - Retire os artigos frágeis, como louças, objectos de vidro, vasos de flores, etc. - O aspirador robot não reconhece moedas, anéis ou outros objectos valiosos, como jóias.
ATENÇÂO	Retire os objectos espalhados pelo chão antes de aspirar. - O aspirador robot detecta os obstáculos a 5 cm de distância. - As toalhas de banho, os tapetes em fronte das banheiras e lavatórios, as entradas, as divisões de service, os cabos electricos, as toalhas de mesa ou as correias podem fazer presas na roda motora ou na escova electrica. Se isso acontecer os objectoscem por cair da mesa.
ATENÇÂO	Informe todos os membros da familia (ou pessoas relevantes) que devem ser cautelosos antes de aspirar ou ao usar o Modelo de limpeza programada. - O aspirador robot pode atingir as crianças e fazê-las cair.
ATENÇÂO	Assegure-se de que as crianças não pisam nem se sentam em cima do aspirador robot. - As crianças podem cair ou ferir-se ou o aspirador pode ficar gravemente danIFICado.
ATENÇÂO	SeDEXIAR uma criança ou um animal de estimação sozinho, desluge o aspirador robot no interruptor de corrente. - O aspirador robot pode chamar a sua让大家. - Se entalar ou prender os dedos, pés, vestuário ou Cableo na roda motora ou na escaova electrica, pode ferir-se. - Se uma criança ou animal de estimação estiver no caminho do aspirador robot, este ultimatevoide identificá-lo como um Obstáculo e não limpar esta zona. - Se o interruptor de corrente estiver desigado, desiga o fornecimento de corrente e desactiva todas as funções.
ATENÇÂO	Ao instalar o carregarador, não deixe o cabo electrico esticado no chão. - Se o aspirador robot se recarregar ou passar automaticamente pela estação do carregarador, pode enrolar o cabo electrico à sua volta.
ATENÇÂO	Mantenha sempre o cabo electrico do carregarador ligado à tomada de corrente. - Embora o aspirador robot tenha uma função de cargo automatística, se o cabo electrico da estação do carregarador estiver desigado, o aspirador não carrega a bateria automaticamente.

Informações de segurança

ANTES DE UTILIZAR

ATENÇÂO	Instale o carregarador num local de fácilAceço pelo aspirador robot. - Se instalar o carregarador num canto, pode causar movimentos adiconais e prejudicar oprocesso de recarga automatística.
ATENÇÂO	Os objectos narente do carregarador impedem a cargo automática do aspirador robot. - Desimpeçaisas areas.
AVISO	Não deve haber nenhum obstáculo a 0,5m à direita e à esquerda do carregarador e a um 1 m da parte darente.	Avalanche Tudo meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansús Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalanche meus ansós Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalemente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalnde Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente AvalAndre Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalandre Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalzte Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalde Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalque Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avaluide Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalinde Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalisce Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Aval Valle Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Avalmente Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este AvalEste Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Avaleste Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Avaloste Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Avaliste Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre AvalEntre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Entre Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Estes Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este AvalEstes Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Aval Este Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaluste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acalste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acalistle Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acalaste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acalife Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acalista Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acalite Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acalistc Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acalistes Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acalister Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acaliste Acalistede Acaliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caluste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste Caliste

Informações de segurança

DURANTE A UTILIZAÇÃO

Não utilize o aspirador robot em tapetes grossos.

• Pode provocar problemas no aspirador robot.
• Pode danificar os tapetes.

Não utilize o aspirador robot em cima de uma mesa ou em locais altos.

• Pode danificar o aspirador se ele cair acidentalmente.

O aspirador robot pode bater na mobília, por exemplo, nas pernas de uma cadeira ou de uma mesa, móveis estreitos ou compridos, etc. durante o funcionamento.

• Para aspirar melhor e mais rapidamente, coloque as cadeiras em cima da mesa.

Não coloque nenhum objeto em cima do aspirador robot.

• Pode provocar uma avaria no mesmo.

Retire imediatamente todos os bocados grandes de papel ou sacos de plástico do aspirador quando aspira.

• Se utilizar o aspirador durante um longo período de tempo com a entrada de ar obstruída, pode provocar danos graves no aspirador.

Se o aspirador robô fizer um barulho estranho, emitir um odor ou deitar fumo, desligue-o imediatamente no interruptor de corrente e ligue para o centro de assistência ao cliente.

O aspirador robô pode não continuar a funcionar se ficar preso na entrada ou soleira da porta de uma varanda.

• O aspirador robô deixa de funcionar, por razões de segurança, se não conseguir movimentar-se durante mais de 5 minutos.
• Para retomar o funcionamento, desligue e volte a ligar o interruptor e depois desloque o aspirador para um local onde possa continuar a limpeza.

Informações de segurança

DURANTE A UTILIZAÇÃO

NOTA

O aspirador robô não consegue limpar completamente os locais aonde não consegue chegar, como cantos, e os espaços entre os sofás e as paredes.

• Limpe esses locais manualmente.

NOTA

Se o aspirador robô não conseguir apanhar os montes de pó que se formaram durante a aspiração, pode fazer montes de pó antes da limpeza.

Para limpar o aspirador, não pulverize água diretamente na parte exterior do mesmo nem o limpe com um material volátil, como o benzeno, diluente ou álcool.

• Pode provocar danos graves no aspirador.

Não lance demasiada força no amortecedor do aspirador robô.

• Se o sensor do amortecedor ficar danificado, o aspirador robô pode colidir com as paredes ou os móveis.

Nenhuma outra pessoa além de um técnico de assistência qualificado pode desmontar ou reconstruir o aspirador.

• Pode danificar o aspirador.

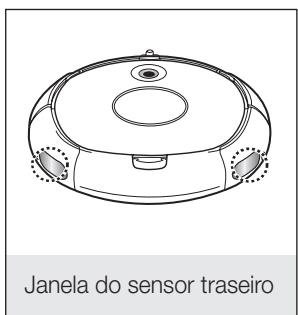

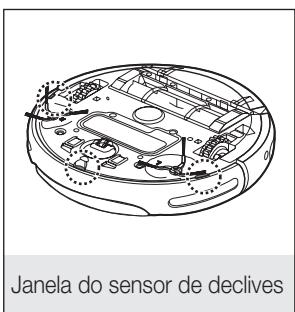

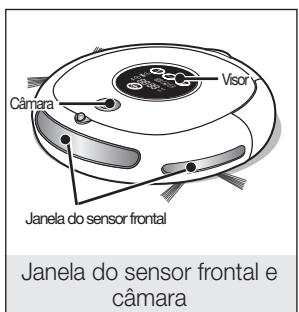

Retire, regularmente, quaisquer substâncias estranhas acumuladas nos sensores de obstáculos e declives.

• A sujidade acumulada nos sensores pode provocar o funcionamento incorreto dos mesmos.

Informações de segurança

LIMPEZA E MANUTENÇÃO

Para remover as substâncias estranhas, use sempre a escova de limpeza (antes de desligar o interruptor de corrente).

• Se não o fizer, o aspirador pode ligar-se subitamente e ferir alguém ou causar danos.

Se o cabo elétrico estiver danificado, solicite a sua substituição a um técnico de assistência qualificado do centro de assistência ao cliente.

• Se não o fizer, pode provocar um incêndio ou choque elétrico.

Antes da limpeza do carregador, desligue o cabo elétrico por motivos de segurança.

Contacte o centro de assistência ao cliente da Samsung Electronics para substituir a bateria.

• Se não utilizar baterias originais, o aspirador pode avariar.

• O que é o reconhecimento da forma do teto (Visionary mapping™ - mapeamento por visualização)?

Esta função reconhece a forma do teto, utilizando a câmera existente na parte superior para identificar a área a limpar e determina o melhor modo de passar sobre elas e limpar todas as zonas do chão.

LIMPEZA DELICADA DE CADA CANTO

Como o aspirador robô limpa o chão de forma sequencial (→) ao longo do mapa determinado pela função de reconhecimento da forma do teto, limpa todos os cantos do chão.

VÁRIOS MODOS DE LIMPEZA

Existem vários modos de limpeza para se adaptarem a todas as suas necessidades.

1. Modo Automático

Limpa todos os compartimentos automaticamente.

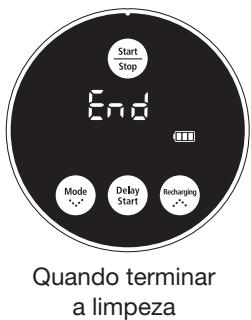

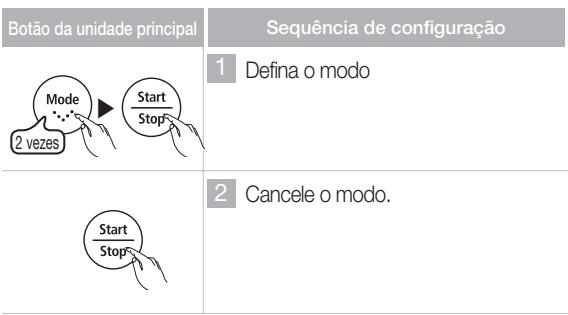

2. Modo Pontual

Limpa muito bem uma área definida. Pode ser usado para limpar migalhas de pão ou bolo.

3. Modo Máximo

Funciona até a bateria ficar quase completamente descarregada.

4. Modo Cantos

Quando o sensor de obstáculos detecta um obstáculo durante a limpeza, o aspirador robô reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. E aspira os cantos chegando o mais perto possível dos mesmos.

Na hora programada, o aspirador robô começa a limpar o chão.

Características do produto

CARGA AUTOMÁTICA

Quando a bateria tem pouca energia, o aspirador robô é automaticamente encaminhado para o carregador, para poder efetuar um carregamento automático rápido.

ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS

A escova rotativa lateral para limpeza de cantos limpa o pó dos cantos.

ATRAVESSAR A SOLEIRA

O inovador sistema de transmissão do aspirador robô permite-lhe atravessar as soleiras das portas com uma altitude de cerca de 1,5 cm e limpar todos os compartimentos. O aspirador robô pode não conseguir passar numa soleira da porta de 1,5 cm, consoante a forma desta.

ANTI-CHOQUE

O aspirador robô detecta e evita obstáculos em duas fases. Na primeira fase, os sete sensores de obstáculos detectam os obstáculos e se o aspirador bater num obstáculo, os dois sensores do amortecedor observam o impacto.

Se levantar o aspirador robô durante a limpeza, as rodas motoras, a escova elétrica, o motor de sucção e a escova lateral rotativa param automaticamente à detecção do sensor.

Montar o aspirador

COMPONENTES

Corpo principal

• Carregador (estação)

- Outros componentes

Manual do utilizador

Escova de limpeza

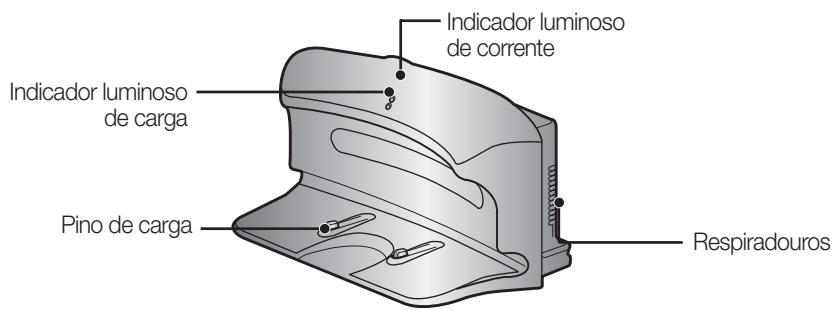

NOME DE CADA PEÇA

[Carregador (estação)]

[Visor]

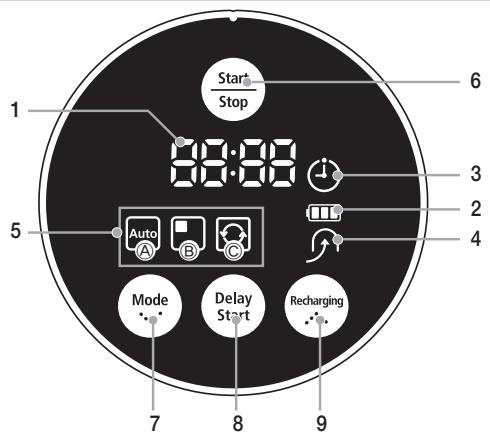

SEÇÃO DO VISOR

1. Visor de números

• Mostra o visor do temporizador, o estado da evolução e os códigos de erro, utilizando números, letras e símbolos.

2. Indicador do nível da bateria

• A carregar: Mostra a evolução da energia em 3 passos.
• Em uso: Mostra o nível de energia da bateria. Durante o uso, o nível de energia da bateria vai diminuindo, nível a nível, a partir de FULL (CHEIO). (Se a bateria ficar completamente descarregada, um nível pisca às vezes "LO".)

• Este ícone acende-se quando o aspirador robot volta à estação de energia, para recarregar a bateria.

• Sempre que premir o botão do modo de limpeza, aparece o modo de limpeza correspondente.

(a) Modo automático: Este ícone acende-se quando é selecionado o Modo de auto limpeza. (b) Modo pontual: Este ícone acende-se quando é selecionado o Modo de limpeza pontual. (c) Modo máxima: Este ícone acende-se quando é selecionado o Modo de limpeza máxima. (d) Modo Cantos: "Edge" está ligado quando o modo de limpeza de cantos está selecionado.

SEÇÃO DOS BOTÕES

6. Iniciar/Parar

• Prima para selecionar um modo de limpeza. Depois de selecionar um modo de limpeza, prima o botão Iniciar/Parar para começar a limpar.

• Prima para programar uma limpeza. Pode adiar a limpeza até 23 horas.

9. Recarga

• Se premir o botão, o ícone de recarga acende-se e o aspirador robot volta à estação de carregamento para carregar a bateria.

INSTALAR O ASPIRADOR ROBOT

ORDEM DE INSTALAÇÃO

1. Ligar ou desligar o interruptor de corrente

Para usar o aspirador robot tem de ligar o interruptor de corrente existente na parte inferior da unidade principal.

2. Instalar o carregador

Para carregar o aspirador robot tem primeiro de instalar o carregador.

Como a bateria está descarregada quando o produto é adquirido, tem de a carregar totalmente antes da utilização.

3. Carregar a bateria

Tem de carregar completamente a bateria antes de utilizar o aspirador robot.

LIGAR OU DESLIGAR O INTERRUPTOR DE CORRENTE

Para utilizar o aspirador robot, tem de ligar o interruptor de corrente.

Se desligar o interruptor de corrente, todas as definições são reiniciadas.

1. Vire a unidade principal e ligue o interruptor de corrente.

• Se os ícones não estiverem acesos, isso significa que a bateria está totalmente descarregada. Neste caso, acople o aspirador robot à estação de carregamento depois de ligar o interruptor de corrente.
• Tenha em atenção que, se desligar o interruptor de corrente, reinicia todas as definições.
• Se nenhuma tecla for premida durante aproximadamente 10 minutos enquanto o aspirador estiver ligado, este desliga-se automaticamente para poupar bateria. Neste caso, para utilizar novamente o aspirador robótico, carregue no botão "Power" ou "Start/Stop".

Se o interruptor de corrente estiver desligado, o aspirador robot não é carregado mesmo que esteja acoplado à estação de carregamento.

INSTALAR O ASPIRADOR ROBOT

INSTALAR O CARREGADOR

1. Instale o carregador numa superfície plana.

1. Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a 1 m da parte da frente.

1. Instale o carregador num local de fácil acesso pelo aspirador robot.

1. Disponha o cabo elétrico ao longo da parede.

1. Se o chão for de madeira, instale o carregador no mesmo sentido do grão da madeira.

NOTA

Nunca desligue o cabo elétrico do carregador da tomada de parede.

• Se o carregador não receber corrente, o aspirador robô não consegue encontrar o carregador e não poderá carregar-se automaticamente.
• Se o aspirador robô for separado do carregador, a bateria fica automaticamente descarregada.

INSTALAR O ASPIRADOR ROBÔ

CARREGAR

Quando adquire o produto, a bateria está completamente descarregada e tem de carregar o aspirador robô manualmente.

Ligue o interruptor de corrente existente na parte inferior do produto.

1. Depois de alinhar os pinos de energia da unidade principal com o pino de energia da estação do carregador, prima a unidade principal até ouvir som de "recarga" do carregador.

• O indicador luminoso de energia acende-se com uma luz verde.

2. Verifique o estado da energia do aspirador robô.

• Quando a carga começa, o indicador de nível da bateria e "B" aparecem em sequência no visor.
• Quando a carga estiver terminada, o indicador de nível da bateria e a indicação "FULL" aparecem no visor.

• Quando o visor de nível da bateria piscar durante a limpeza, o aspirador robô para de aspirar e carrega-se automaticamente no carregador.

Se o nível da bateria piscar e a indicação "LO" aparecer durante a limpeza, o aspirador robô não pode ser comandado pelo controlo remoto nem pelos botões da unidade principal. Neste caso, transporte o aspirador robô diretamente para o carregador, para carregar a bateria. (Isto acontece quando a bateria está completamente descarregada.)

• Quando adquire o produto, carregar totalmente a bateria demora cerca de 120 minutos e funciona durante cerca de 90 minutos.
• Se carregar uma bateria que esteja sobreaquecida, o tempo de carga pode disparar. Medidas a tomar quando a ação não é uniforme.

Se o aspirador robô não conseguir carregar automaticamente, verifique o seguinte:

• Desligue e ligue o interruptor de corrente na parte inferior do aspirador robô (Reiniciar).
• Volte a ligar o cabo elétrico do carregador (Reiniciar).
• Verifique se há substâncias estranhas no conector de energia e limpe os conectores de energia da unidade principal e do carregador com um pano seco.
• Verifique se há objetos perto do carregador que sejam refletores fortes.
• Se separar o aspirador robô do carregador, este descarrega-se naturalmente.
• Carregue o aspirador robô através do carregador, se possível. (Se deixar a casa sem ninguém durante muito tempo devido a uma viagem, férias, etc., desligue o interruptor de corrente do aspirador robô e desligue a corrente do carregador, para os guardar.)

INSTALAR O ASPIRADOR ROBÔ

BATERIA

• O aspirador robô é alimentado por uma bateria recarregável de hidreto de metal de níquel (NiMH) amiga do ambiente e uma função de prevenção de sobrecarga garante uma duração prolongada.
• O período de garantia da bateria é de 6 vezes a conta da data da compra.
• Antes de comprar uma bateria, pergunte no centro de assistência ao cliente qual o símbolo da peça genuína (SAMSUNG) e o número do modelo.

- Esta bateria destina-se apenas a aspiradores robôs da Samsung. A sua utilização noutros dispositivos ou para outras finalidades é estritamente proibida. - Não desmonte nem modifique a bateria. - Carregue-a num local com boa ventilação. - Não exponha a bateria ao fogo e não a aqueça. - Não ligue nenhum objeto metálico aos terminais (+) ou (-) da bateria. - Mantenha-a dentro de casa (0°C - 40°C). - Antes de deitar fora este produto, deite fora a bateria de acordo com as leis ambientais em vigor. - Não deite fora esta bateria no lixo doméstico. - Siga todos os regulamentos locais quando deitar fora baterias usadas.

• Se a bateria estiver avariada, não a desmonte. Contacte o centro de assistência ao cliente mais próximo.
• Um tempo de carregamento mais longo e uma duração da bateria mais curta indicam que a bateria está a chegar ao fim da sua vida útil. Contacte um centro de assistência ao cliente autorizado para substituir a bateria.

A bateria recarregável incorporada no produto não pode ser substituída pelo utilizador. Para obter informações sobre como substituí-la, contacte o seu fornecedor de serviços.

UTILIZAR O ASPIRADOR ROBÔ

INICIAR/PARAR A LIMPEZA

Pode iniciar ou parar todas as funções do aspirador robô.

■ As funções do aspirador robô só funcionam se o interruptor de corrente estiver ligado. - Com o aspirador robô em funcionamento, carregue no botão (Start) para cancelar a operação e selecionar uma função.

Ligar ou desligar

Ligar

• Unidade principal: Carregue no botão (start, step)
• Ficam ativados os botões da unidade principal, o indicador de nível da bateria e os ícones dos modos de limpeza.

Desligar

• Unidade principal: Carregue sem soltar o botão (Step2) durante 3 segundos.
• Ficam desativados todos os ícones, exceto o do indicador de nível da bateria.

Utilizar os botões da unidade principal

• Unidade principal: Selecione o modo Automática / Pontual / Máxima / Cantos com o botão Mod e, depois, carregue no botão Start.
• Quando começar a aspirar, o aspirador robot começa a mover-se.
• Se carregar no botão Step sem selecionar o modo de limpeza, começa a aspirar no modo Automático.

Parar

• Para parar, carregue no botão Start ou na unidade principal.
• Quando parar a limpeza, o aspirador robot pára.

UTILIZAR O ASPIRADOR ROBOT

RECARGA

Pode fazer o aspirador robot regressar ao carregador para recarregar a bateria utilizando o botão de recarga.

• Com o aspirador robot em funcionamento, carregue no botão Start/Stop para cancelar a operação e carregue no botão Recharging.

1. Carregue no botão Recharging.
2. Acende-se o ícone da unidade principal e o aspirador robot regressa ao carregador.
3. Para parar o aspirador robô quando ele está a voltar ao carregador, pressione o botão (Iniciar/Parar).
4. Para testar a função de carga automática, pressione o botão Recarregar quando o aspirador robô estiver a menos de 1,5 m do carregador.

Utilizar os botões do painel principal

Resolução de problemas quando o aspirador robô não regressa ao carregador

• Verifique a instalação do carregador
• Se o carregador estiver num local onde não possa guiar o aspirador robô até ele.
• Se o carregador estiver a mais de 5 m de distância do aspirador robô.

Pode ser necessário mais tempo para que o aspirador robô regresse ao carregador.

• Carregue manualmente o aspirador robô nos seguintes casos.
• Se o carregador estiver instalado num canto.
• Quando a bateria estiver totalmente descarregada.
• Se o aspirador robot estiver preso num obstáculo (mobília, etc.)
• Se o aspirador robot não conseguir passar a soleira da porta para chegar ao local onde o carregador está instalado.

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA AUTOMÁTICA

O aspirador robot move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.

• Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original quando se move. Se o nível da bateria se tornar demasiado baixo ao aspirar, o aspirador robot regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações da limpeza retomadas: Uma)

Botão da unidade principal	Sequência de configurações
1 vez	1 Defina o modo
2 Cancele o modo.

• Se o aspirador robot concluir que a limpeza está completa, não executa a função Retomar a limpeza.
• Se mover o aspirador robot ou carregar num botão durante a ação, o aspirador conclui que a limpeza está completa e não a retoma.

Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot conclui que a limpeza está completa e retoma a limpeza desde o início.

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA PONTUAL

Pode limpar comodamente uma área específica onde haja muitas migalhas, poeira, etc.

Leve o aspirador robot para o local onde quer executar uma limpeza pontual.

• No Modelo de limpeza pontual, o aspirador robot limpa uma área quadrada com 1,5 m de lado.
• Quando a limpeza terminar, o aspirador robot indica End, Stop e Stand by.

Quando o aspirador robot estiver na estação de carregamento, não é possível efetuar a limpeza pontual.

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA MÁXIMA

O aspirador robot move-se automaticamente e limpa até a bateria se esgotar e o respetivo nível piscar apenas um nível.

• Se a limpeza começar quando o aspirador estiver na estação de carregamento, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original enquanto se move.
• Se o nível da bateria ficar baixo durante a limpeza, o aspirador robot regressa automaticamente à estação de carregamento e retoma a limpeza antes de ter carregado a bateria. (Número de operações de limpeza retomadas: Uma)

Botão da unidade principal

Sequência de configuração

1 Defina o modo.

2 Cancele o modo.

Durante a limpeza

• Se o aspirador robot concluir que a limpeza está completa, não a retoma.
• Se mover o aspirador robot ou carregar num botão durante a ação, o aspirador conclui que a limpeza está completa (não retoma a limpeza).

Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot conclui que a limpeza está completa e retoma a limpeza desde o início.

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA DOS CANTOS

Quando o sensor de obstáculos detecta um obstáculo durante a limpeza, o aspirador robô reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. Ele aspira os cantos chegando o mais perto possível dos mesmos. (Este tipo de aspirador robô toca nos obstáculos e aspira.)

O aspirador robô move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.

• Se a limpeza começar quando o aspirador estiver na estação de carregamento, o tempo para regressar ao carregador diminui, porque o aspirador robô recorda a sua posição original quando se move. Se o nível da bateria se tornar demasiado baixo ao aspirar, o aspirador robô regressa automaticamente à estação de carregamento e recomeça a aspirar depois de ter carregado a bateria. (Número de operações de limpeza retomadas: Uma)

Botão da unidade principal

Sequência de configuração

1 Defina o modo.

2 Cancele o modo.

NOTA

• Se o aspirador robô concluir que a limpeza está completa, não executa a função Retomar a limpeza.
• Se mover o aspirador robô ou carregar num botão durante a limpeza, o aspirador conclui que a limpeza está completa e não a retoma.

Durante a limpeza

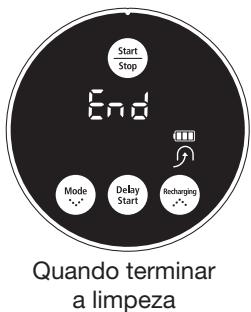

Quando terminar a limpeza

Não mova o aspirador robô nem carregue num botão durante a limpeza. Caso contrário, o aspirador robô conclui que a limpeza está completa e retoma a limpeza desde o início.

UTILIZAR O ASPIRADOR ROBÔ

LIMPEZA PROGRAMADA

Pode programar o aspirador robot para fazer a limpeza a partir de uma determinada hora. (Intervalo de tempo: até 23 horas)

A limpeza programada só é executada se o aspirador robot estiver na estação de carregamento.

Botão da unidade principal	Sequência de configurações
	1 Entre no Modelo de limpeza programada.	Exemplo: para fazer a limpar daí a 5 horas
		Pisca CHR
	2 Sempre queregarar no botão, o tempo aumento ou diminui	Pisca 5:HR
	3 Termine a definição.	5:HR
	4 Cancele a definição.	O icone apaga-se.

Quando terminar a definição, se carregar no botão (limpar/varrer) e não no botão Início programado, cancela a hora da limpeza programada.

Depois de terminar a definição, se retirar manualmente o aspirador robot da estação de carregamento, cancela a hora da limpeza programada.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

TENHA EM ATENÇÃO OS MÉTODOS DE MANUTENÇÃO E LIMPEZA

Se o interruptor de corrente estiver danificado, contacte o técnico de assistência para não provocar nenhum acidente. - Não utilize meios ou dispositivos mecânicos não instalados pelo fabricante que possam acelerar a deformação do aspirador robot.

• Desligue sempre o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

O aspirador robot pode subitamente fazer a função e provocar ferimentos.

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

• Nunca utilize água em spray, diluente, benzina, etc., diretamente na unidade principal do aspirador robot.

• Limpe cuidadosamente a janela do sensor ou a câmera usando um pano macio.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR O SACO DO PÓ E O FILTRO

Antes de limpar o saco do pó, tem de o esvaziar.

• Ao retirar o saco do pó, tenha cuidado para não entornar o pó.
• Esvazie o saco do pó nos seguintes casos.
• Quando houver pó acumulado dentro do saco.
• Quando o poder de sucção enfraquecer subitamente.
• Quando o ruído aumentar de repente.

Filtro

Tampa do saco do pó

1. Carregue no botão de ejeção do saco do pó (PUSH) e puxe-o para fora do aspirador robot.

1. Retire a tampa do saco do pó puxando-a no sentido da seta na figura.

1. Retire o saco do pó puxando-o no sentido da seta na figura.

1. Limpe o pó do filtro e do saco.
2. Pode lavá-los com água.

1. Coloque o filtro no saco do pó.
2. Certifique-se de que a grade do filtro está voltada para baixo. Não pode instalá-la na direção errada.

1. Feche a tampa do saco do pó e instale-o na unidade principal.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR A ESCOVA ELÉTRICA

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

• Para evitar entornar o pó do respetivo saco, retire-o antes de limpar a escova elétrica.

1. Retire o saco do pó carregando no botão de ejeção do saco (PUSH).

1. Depois de verificar se há substâncias estranhas, carregue no gancho que fixa a tampa da escova para a retirar.

1. Retire a escova elétrica da unidade principal.

1. Retire quaisquer substâncias estranhas, como cabelos ou fios compridos enrolados na escova elétrica, usando uma escova de limpeza ou um aspirador.

1. Quando terminar a limpeza, monte primeiro a escova elétrica do lado do interruptor de corrente e, depois, monte o outro lado da escova da mesma forma.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

1. Depois de introduzir os 3 pontos na parte superior da tampa, empurre a outra extremidade para dentro até ela encaixar na posição correta com um "clique".

• Para impedir que o aspirador robot fique obstruído, tenha cuidado para não aspirar palitos ou cotonetes.
• Se for difícil remover substâncias estranhas, contacte um centro de assistência ao cliente.
• Como a escova elétrica aspira o pó do chão, pode ficar com cabelos e fios compridos enrolados. Verifique e limpe a escova elétrica regularmente.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR A ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

1. Verifique se a escova rotativa lateral está dobrada ou se há alguma substância estranha presa na escova.

1. Usando luvas de borracha, envolva a escova rotativa lateral num pano, passe-a por água quente durante cerca de 10 segundos e limpe-a com o pano.

1. Virando a escova rotativa lateral, repita os procedimentos do passo 2.

1. Se houver cabelos ou fios enrolados entre a unidade principal e a escova rotativa lateral, desaperte o parafuso da escova rotativa lateral com uma chave de parafusos (+) para os remover.

Quando voltar a montar a escova, alinhe o "L" da escova rotativa lateral para limpeza de cantos com o "L" da unidade principal e monte a escova rotativa lateral.

(A letra "R" está gravada no lado direito da escova rotativa.)

Limpe frequentemente a escova rotativa lateral, uma vez que esta atrai facilmente cabelos e outras substâncias estranhas.

O excesso de substâncias estranhas na escova rotativa lateral pode danificar a escova.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR A RODA MOTORA

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

• Se o aspirador robot começar de repente a andar em ziguezague, pode haver substâncias estranhas presas na roda motora.

1. Quando limpar a roda motora, coloque um pano macio no chão e deite a unidade principal com cuidado.

1. Verifique se há substâncias estranhas e retire-as com uma vareta ou uma pinça sem pontas afiadas, se for necessário.

LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA

SINTOMA	LISTA DE VERIFICAÇÃO	MEDIDA A TOMAR
O aspirador robot não funciona antes da limpeza.	• O saco do pó está montado? • O interruptor de correto está ligado? • O modo de limpeza (Auto) está definindo no visor? • O;nvel da bateria está a pescar num sé;nível e a indentação 'LO' aparece no visor?	• Instale o saco do pó. • Ligue o interruptor de correto. • Carregue no botão (stamina). (Para o deslagir, carregue sem soltar o botão (stamina) durante 3征求意见 ou mais.) • Levante o aspirador robot e coloque-omanualmente na estação do carregarpartial carregá-lo.
O aspirador robot deleixou defuncionar durantea limpeza.	• O;nvel da bateria está a pescar numso;nível e a indentação 'LO' aparece no visor? • O aspirador robot ficou preso em fiosno chão? • O aspirador robot está preso numdesnível do chão? - A roda motora está levantada. • A roda motora está envolida numataoalha finala(pano)? • O aspirador robot está preso na soleira da porta?	• Levante o aspirador robot e colque-omanualmente na estação do carregarpartial carregá-lo. • Deslgue o interruptor de correto eremovas fios. • Deslgue o interruptor de correto e mova o aspirador robot para outro local para CONTurar a limpeza. • Deslgue o interruptor de correto eretire a toalha final. • Deslgue o interruptor de correto e mova o aspirador robot para outro local para CONTurar a limpeza.
O poder da)sucção é fracoao limpar.	• Verifique se o saco do pó está cheio. • Verifique se a entrada de suçao está obstruía comsubstênciasestranhas. • Verifique se o filtró está obstruído.	• Pare o aspirador robot e esvazie osaco do pó. • Deslgue o interruptor de correto eretire as substancias estranhas daentrada de sução. • Limpe bem o filtró.
O aspirador robot não encontrar ocarregador.	• Verifique se a ficha do carregarodestá Correctamente inserida natomada. • Se houver algum Obstatório num raiode circa de 1 m à fronte do carregarode circa de 0,5 m à esquerda e à direita do carregarpartial tem de remove cesseobstátculos. • Se houver alguma substênciaestranha no pino de cargo, limpe-ocom uma toalha seca.

Resolução de problemas

RESOLUÇÃO DE PROBLEMAS ASSINALADOS COM CÓDIGOS DE ERRO

Código DE ERRO	MOTIVO	SOLUÇÃO
00	• O aspirador robot ficou travado ou preso durante a movimentação.	• Deslgue o interruptor de corrente na parte inferior e mova o aspirador robot para um local diferente.
01	• Hó substâncias estranhas (fios, papel, brinquados, etc.) presas na escova elétrica.	• Deslgue o interruptor de corrente na parte inferior e retire assubstâncias estranhas da escova elétrica.
02	• Hó substâncias estranhas (fios, papel, brinquados, etc.) presas na roda motora da esquerda.	• Deslgue o interruptor de corrente na parte inferior e retire assubstâncias estranhas da roda motora da esquerda.
03	• Hó substâncias estranhas (fios, papel, brinquados, etc.) presas na roda motora da direita.	• Deslgue o interruptor de corrente na parte inferior e retire assubstâncias estranhas da roda motora da direita.
05	• Verifique o sensor do amortecedor.	• Puxe o amortecedor preso ligeiramente para fora.
06	• Hó substâncias estranhas (pó, manchas, etc.) na janela do sensor de obstáculos.	• Deslgue o interruptor de corrente na parte inferior e limpe assubstâncias estranhas das janelas dos sensores dianteiro e traseiro usingo um pano macio.
07	• Hó substâncias estranhas (pó, manchas, etc.) na janela do sensor de declives.	• Deslgue o interruptor de corrente na parte inferior e limpe assubstâncias estranhas da janela do sensor de declives usingo um pano macio.
08	• O saco do pá não está colocado.	• Coloque o saco do pá até que ele encaixe com um “clique”.
09	• Hó substâncias estranhas (fios, panos, etc.) presas na escova rotativa lateral para limpeza de cantos.	• Deslgue o interruptor de corrente na parte inferior e limpe assubstâncias estranhas da escova rotativa lateral para limpeza de cantos.

• Se carregar no botão Iniciar/Parar ou desligar o interruptor de corrente, limpa o código de erro.

Especificações do produto

Corpo principal

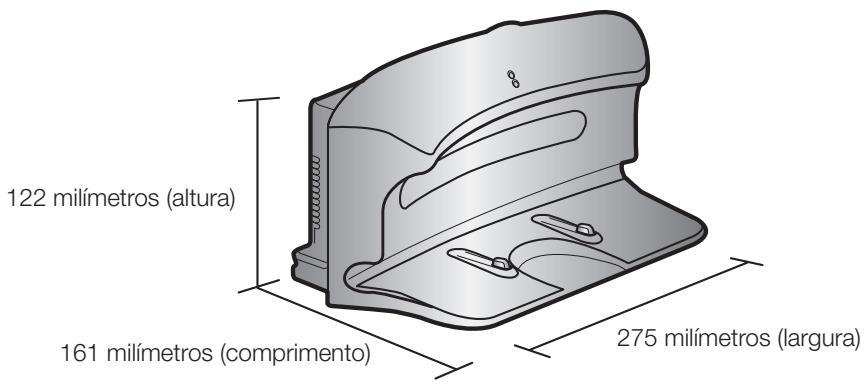

Carregador (estação)

Especificações do produto

CLASSIFICacao	ARTIGO	DETAILHE
Especificações mecânicas	Diâmetro	355mm
	Altura	93mm
	Peso	4.0kg
Especificações eletricas	Tensão	AC 220-240V~, 50-60Hz
	Consumo de energia durante a ricerca	50 W
	Consumo de energia da unidade principal	40 W
	Especificações da bateria	14.4V / 2,000 mA
Especificações de limpeza	Capacidade do saco do pó	Cerca de 0.6 l
	Tipo de carreamento	Carregamento automatico/ manual
	Modo de limpeza	Limpeza Automática, Pontual, Máxima, Cantos, Programada
	Tempo de carreamento	Aproximamente 120 minutos
	Tempo de limpeza (numa superficie dura)	Aproximamente 90 minutos
Método de limpeza		Reconhecimento da forma do tecto
Tipo do botão da unidade principal		Tipo botão

Este aspirador foi aprovado de acordo com as seguintes normas.

Diretiva EMC: 2004/108/EC

Diretiva de Segurança de Baixa Voltagem: 2006/95/EC

SAMSUNG

Se tiver algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung.

80820-SAMSUNG (726-7864)

www.samsung.com
